Что предусмотреть:

Защитные бортики (с боков). Тогда не придется разыскивать по всему полу гаечки и винтики, чем нередко многие из нас периодически и занимаются. Целесообразно по одной из боковых сторон бортик сделать меньшей длины, а столешницу смонтировать так, чтобы она выходила с этого края за пределы рамы верстака. Очень удобно, когда приходится что-то отпиливать или обрезать.
Заднюю панель. Автор сделал именно так. Для нее взял лист толстого гетинакса, на котором разместил все необходимые органы управления для включения/выключения линии (автомат), приборов подсветки (выключатели). Там же – розетки для присоединения эл/инструмента (эл/дрель, УШМ и так далее).

На заметкуПри монтаже на верстаке эл/точила (сверлильного станка или иного оборудования) необходимо предусмотреть возможность его аварийной остановки с помощью педали. Порядок составления такой схемы – тема иная, но указать на это автор считает нужным.

Заготовить материалы

Ассортимент небольшой:

Труба или уголок – для ножек верстака. По поводу последнего нужно отметить, что брать менее 45 мм вряд ли стоит. Со временем такие ножки, равно как и рама, деформируются.
Листовое железо – на столешницу. Учитывая ударные нагрузки, которые испытывает при слесарных работах эта часть конструкции, менее 4 мм брать нецелесообразно.
Швеллер или уголок – для рамы.
Многослойная фанера, ДСП, ОСВ или что-то подобное – для полок. Хотя некоторые можно сделать и металлическими. Как правило, они располагаются внизу и предназначаются для хранения массивных деталей или заготовок.

Недостатки

В отличие от обычных столов, конечно, верстак стоит значительно дороже. Качественная версия от зарубежного производителя доступна на рынке за 10-15 тыс. руб. Если же сравнивать именно складные модели с традиционными верстаками, то будет проигрыш в показателях надежности. Это вовсе не значит, что есть риск поломки конструкции, но присутствие сборного механизма как такового в любом изделии снижает прочность. Также верстак складной многие критикуют за утяжеление веса. Все-таки несущая часть таких столов благодаря усиливающим креплениям прибавляет в массе, что, в свою очередь, сказывается и на уменьшении мобильности.

Три ошибки

Любители, порой, судя по их конструкциям, очень опытные, знающие и прилежные, иногда делают себе верстаки, на которых, образно выражаясь, можно танк кувалдой разнести. Времени и труда на них уходит много, а денег вряд ли меньше, чем на хороший фирменный любительский верстак. Повторение в конструкции для собственного пользования промышленных прототипов, предназначенных для интенсивной работы в 3 смены и статическую нагрузку более чем в тонну, при сроке службы от 20 лет – одна из типичных ошибок разработки верстаков собственной конструкции.

Любительский верстак, надежный, но излишне сложный, тяжелый и громоздкий

Вторая – пренебрежение вибрациями. Не явно ощущаемой «игрой» или «отдачей», а мелкой дрожью, существенно затрудняющей работу и снижающей ее качество. Особенно сильно вибрации сказываются в верстаках на металлической станине.

Третья – повторяют столярные или слесарные верстаки; возможно, с некоторыми доработками под свою руку. Между тем конструкций верстаков для домашних/любительских работ разного характера немало. Бывают верстаки более или менее специализированные или, наоборот, универсальные, временные из подручных материалов и др.

Мы в этой статье разберемся, как сделать верстак с учетом этих ошибок, во-первых, попроще и подешевле сообразно кругу потребностей и/или увлечений умельца. Во-вторых, как сделать верстак общего назначения или универсальный для особых условий использования – в тесном гараже, под столярку на стройке из подручного хлама, домашний для мелкой точной работы, детский.

О столярных верстаках

Устройство и назначение верстака

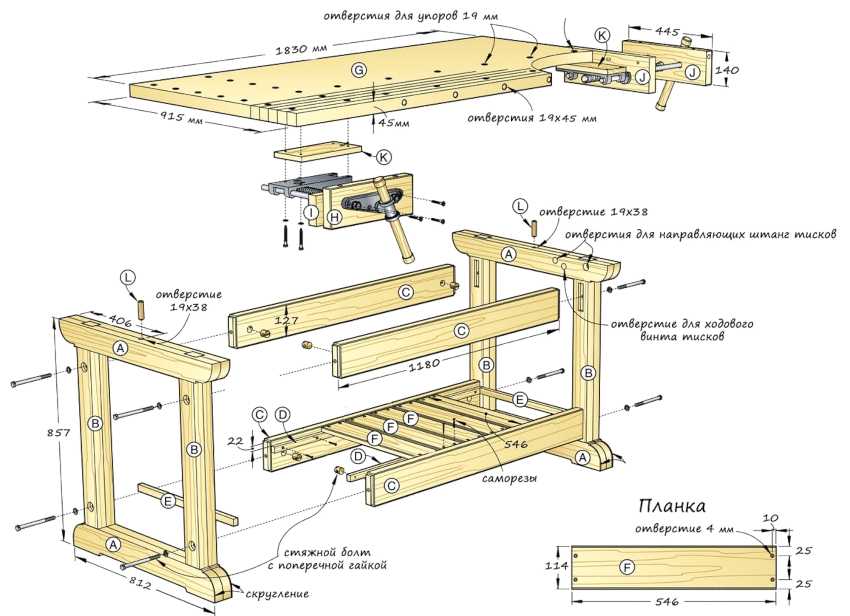

Столярный верстак – это рабочий стол для ручной и механической обработки деревянных изделий. Конструкция и эргономика классического столярного верстака позволяют фиксировать детали в различных пространственных положениях и с максимальным удобством выполнять основные столярные операции: изготавливать деревянные детали, производить сборку конструкций, покрывать их отделочными составами. Традиционный столярный стол предназначен для работы с пиломатериалом длиной до 3-3,5 м. Для обработки более длинных заготовок используют верстак плотника.

Стол для столярных работ состоит из верстачной доски (крышки) и подверстачья (несущей рамы). Традиционный верстак оснащают передними (фронтальными) и задними (торцевыми) тисками с помощью которых заготовки фиксируют в необходимых пространственных положениях.

В крышке стола и деревянных губках тисков присутствуют отверстия. Они предназначены для установки прижимов и упоров различного сечения и высоты.

Расставив упоры в нужной конфигурации, между ними располагают деталь и поджимают винтовым механизмом тисков. Таким образом заготовка надежно фиксируется в горизонтальном положении. Исходя из толщины деревянной детали, используют упор соответствующей высоты, который не будет выступать за край заготовки и мешать обработке.

Как подобрать оптимальную высоту верстака?

Высота столярных верстаков варьируется в пределах 85-95 см. Оптимальную высоту стола подбирают ориентируясь на рост мастера. Если, стоя у верстака, ладони свободно упираются в его крышку, значит ростовка подобрана правильно. За таким верстаком будет удобно выполнять все основные операции, без частых сгибаний и вытягиваний, которые приводят к быстрому утомлению.

Из каких материалов лучше изготавливать конструкцию?

Столярный верстак должен обладать достаточной прочностью и жесткостью, поскольку при эксплуатации он подвергается большим нагрузкам как статическим, образующимся под весом массивных заготовок, так и динамическим, возникающим в процессе пиления, сверления, ударов и пр. Достаточные характеристики прочности обеспечиваются не только особенностями крепежных узлов, но и типом используемых материалов.

Для изготовления основания традиционно применяют древесину хвойных пород. Крышку стола изготавливают из прочной древесины: дуба, бука, ясеня, клена и пр. Пиломатериалы, используемые для создания верстачной доски, должны быть сухими (влажность порядка 12%) без сучков и других пороков.

Об изготовлении верстачной крышки

Опыт показывает, что при изготовлении столярного верстака своими руками целесообразней приобретать уже готовый клееный щит, который станет заготовкой для крышки. Силы и время потраченные на раскрой, прифуговку кромок, склеивание щита и его выравнивание при создании столь массивной детали окажутся несопоставимы с сэкономленными средствами.

При выполнении работ, которые увеличивают риск повреждения крышки: сверлении, долблении и пр., рабочую поверхность верстака лучше застелить толстым фанерным листом или ДВП, вырезанным по форме крышки. Сделать этот простой настил целесообразно сразу вместе с верстаком.

Рано или поздно у ребёнка наступает возраст, когда ему хочется во всём разобраться и сделать что-то своими руками. Но не просто так, а чтобы эта вещь была полезно для него и семьи. В помощь такому мастеру может послужить верстак, который можно изготовить в течении буквально трёх-четырёх часов и который не потребует специальных знаний и навыков. И инструмент для сборки верстака найдётся в каждой семье, где есть рукастые мужчины.

Требования к верстаку в гараже: размеры конструкции

Чтобы не упустить из виду ничего важного, обязательно нужно составить предварительный план по изготовлению и сборке верстака своими руками, чертеж с размерами является одним из основных его пунктов. При этом учитывается площадь гаража и величина транспортного средства

В среднем длина верстака для гаража должна составлять около 1,5-2 м

Длина стола зависит от количества свободного места в гараже, а также от предполагаемых видов работ. В среднем этот показатель составляет около 1,5-2 м. Подбирая ширину для будущего верстака, нужно учитывать характер размещения инструментов и других объектов вокруг стола. К полкам на стене необходимо обеспечить свободный доступ. По этой причине нежелательно делать столешницу шириной более 60 см, иначе нельзя будет дотянуться рукой до необходимых инструментов. Если же верстак будет располагаться в центре помещения, то ширину его рабочей поверхности можно увеличить.

Высоту слесарного верстака подбирают в индивидуальном порядке. Параметры рабочего стола существенно отличаются от размеров обеденного. Они рассчитываются с учетом роста мастера, а также позы, в которой он привык работать. Стандартный показатель составляет 80 см. Однако работать за таким столом в стоячем положении будет неудобно. Чтобы спина не уставала, рекомендуется увеличить высоту до 100 см.

Существует действенный способ, позволяющий точно определить оптимальную высоту верстака. Для этого нужно принять позу, при которой будет комфортно опираться локтями на стол стоя. Останется только измерить расстояние от локтей до пола.

Стандартная высота стола в гараже составляет 80 см

С одной стороны верстака устанавливается электроинструмент. Этот край столешницы должен выступать за пределы каркаса примерно на 20-30 см. Если рабочая поверхность выполнена из древесины, ее следует защитить с помощью металлического листа. Лучше всего подойдет для этих целей нержавеющая сталь толщиной 1,5-2 мм. Хотя обычный стальной лист толщиной 1,5 мм обойдется дешевле.

Создание деревянного верстака в гараже своими руками: чертежи и технология

Не обладая достаточными навыками и знаниями, лучше отдать предпочтение деревянному верстаку. Работать с брусом гораздо легче, чем собирать тяжелую металлическую конструкцию из стального уголка с помощью сварки. В этом случае можно ограничиться элементарным лобзиком и дрелью.

Перед тем как самостоятельно сделать верстак из дерева, следует изготовить все необходимые для его сборки детали

Перед тем как оборудовать верстак в гараже под инструменты, нужно определиться не только с его размерами, но и с размещением. Желательно для обустройства рабочего места выбрать участок гаража, где имеется доступ к розеткам, а также хороший уровень освещения. Удобнее всего работать, когда естественный свет падает слева либо непосредственно перед мастером.

Верстак и само оборудование требуется размещать так, чтобы в процессе работы не требовалось выгонять машину из гаража. При этом конструкция не должна препятствовать свободному въезду автомобиля или блокировать дверь.

Перед тем как сделать верстак своими руками из дерева, нужно изготовить все необходимые для его сборки детали. Идеальным инструментом для распиловки является циркулярная пила стационарного типа. В крайнем случае можно воспользоваться ее ручным вариантом. Краевая часть материала обрезается с помощью электрического лобзика.

В качестве материала подойдет брус. Желательно брать сосну или дуб. Именно эти породы древесины обладают высокой прочностью. Размер пиломатериалов зависит от конструкции самого верстака и его особенностей. Брус длиной 15 м считается оптимальным вариантом для большинства столов. Сечение подбирается с учетом предполагаемых нагрузок. Для сборки столешницы можно взять обрезную доску. Для этого подойдет материал толщиной примерно 2-3 см.

Чтобы сделать верстак максимально функциональным, между двумя тумбами под столешницей можно установить дополнительную полку. Для ее создания потребуются три фанерных листа толщиной 0,6-0,8 см и размером 60х200 см. В качестве крепежных элементов подойдут саморезы, предназначенные для работы с деревом. Некоторые компоненты стола придется фиксировать с помощью стальных уголков.

Как сделать верстак в гараже своими руками: распил материала и процесс сборки

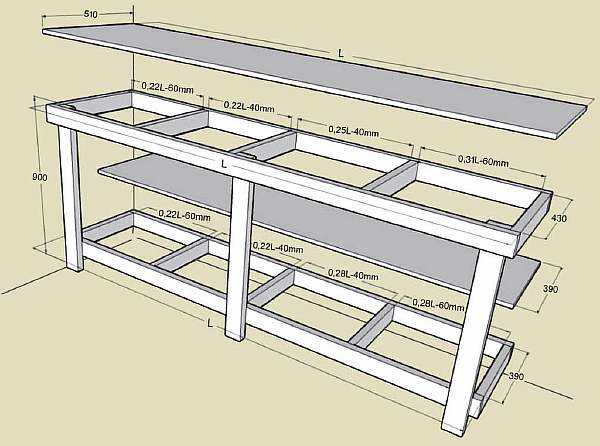

С учетом размеров, которые прописаны в чертежах, изготавливается каркасная часть стола. Для этого деревянный брус распиливается на несколько частей так, чтобы получились следующие детали:

стойки для ножек (4 шт.);
поперечные распорки (5 шт.);
горизонтальные балки (4 шт.).

Если размер выбранного верстака не превышает 2 м, то для работы можно использовать брус сечением 7 см. Вертикальные стойки нужно распилить так, чтобы в результате получилась пара деталей размером 90 см и два элемента величиной 150 см каждый. Разница в размере обусловлена необходимостью установки экрана для инструмента, который будет фиксироваться на опорах.

После изготовления каркасной части верстака, из досок и листа фанеры выполняется сборка рабочей поверхности

Горизонтальные балки выступают в роли соединительных элементов между ножками стола. Опорные стойки в нижней части крепятся с помощью деталей длиной 150 см. Чтобы зафиксировать столешницу, потребуется брус длиной 2 м. Из оставшегося материала изготавливаются распорки размером 60 см. После этого все компоненты стола соединяются с помощью саморезов и стальных уголков.

Когда каркасная часть готова, выполняется сборка рабочей поверхности из досок и листа фанеры. Полученное полотно подгоняется под размеры верстака, выравнивается и обрабатывается столярным клеем. После полного высыхания оно крепко фиксируется на каркасе саморезами.

Задние и фронтальные зажимы

Задние и боковые (фронтальные) винтовые зажимы – это те элементы, без которых ни один верстак попросту не сможет выполнять свое основное предназначение. Следовательно, эту часть конструкции следует соорудить в первую очередь.

Задний зажим предназначен для фиксации пиломатериалов во время строгания. Как показано на схеме, его тисковые колодки перемещаются вдоль фронтальной кромки верстака, позволяя с помощью ходовых винтов надежно закреплять обрабатываемую заготовку.

Боковой винтовой зажим (который, ввиду его особого расположения, многие называют фронтальным) имеет такое же предназначение, как и задний зажим. И отличаются эти элементы между собой только местом своего расположения. Вот чертежи столярного стола для его самостоятельного изготовления.

Подготовка к конструированию

Оптимальный размер ширины столешницы равен 60–75 см. Длина подбирается из расчета свободного пространства. Минимальная составляет 70 см, максимальная – 2,5 метра. Края стандартной столешницы делают на 0,5–1 см шире основания.

Дизайн гаражного помещения

Из материалов потребуются:

Доски толщиной 5–6 см.
Листовое железо для столешницы.
Фанера для стенок, ящика, стенового щита.
Стальные полосы по 0,4 см. Из них делают направляющие и кронштейны.
Металлические углы размером 40х40х3 мм. Они нужны для силового каркаса, ограничителей столешницы, задней стенки.
Трубы четырехгранные сечением 50х50х3 мм, предназначенные для каркаса.
Анкерные болты, шурупы, саморезы.
Лак, краска, раствор антисептика.

Вариант из досок

Из инструментов потребуется следующее:

сварка, электроды;
рулетка, уровень;
дрель, шуруповерт;
электролобзик;
болгарка;
диски (по металлу и для шлифовки).

Изделие с длинной столешницей

Детали раскраивают согласно размерам чертежа, где стандартная высота верстака в гараже должна быть обязательно учтена. Далее нарезают металлические элементы. Верстак можно сделать со встроенными домкратами, винтовыми или гаечными, для изменения высоты.

Стандартные параметры для роста 185 см:

полная высота верстака – 95 см;
толщина столешницы – 6+2 (изменение расстояния при сварке) см;
высота каркаса – 87 см;
длина столешницы – 220 см;
ширина 60–75 см;
ширина под боковые тумбы – не более 75 см с каждой стороны.

Графическое изображение изделия

Отсек столярного стола для переносного ящика

Средний модуль изготавливается во всю высоту подверстачья для усиления жесткости столярного верстака. Для корпуса возьмите ДСП толщиной 16 мм и вырежьте две боковины, дно и крышку.

Корпус среднего модуля: 1 – схема каркаса; 2 – боковая стенка; 3 – нижняя и верхняя панели.

Прикрепите к боковинам направляющие планки, соберите каркас на шурупах и установите вплотную к правому блоку.

Подготовьте детали для выдвижного ящика.

Чертежи элементов ящика: 1 – длинная стенка; 2 – короткая стенка; 3 – днище; 4 – передняя накладка; 5 – рейка.

Циркулярной пилой выберите пазы в стенках, что можно сделать обычным диском. Выставьте глубину пропила 6 мм, а ширину 8 мм. Прогоните все четыре детали. Сдвиньте продольный упор пилы на 2 мм и выполните пробный пропил. Проверьте паз и отрегулируйте упор, если нужно. Прогоните остальные заготовки.

Соберите модуль и установите снизу рейки, защищающие кромки ДСП от сколов и обеспечивающие более «гладкий» ход.

Закрепите лицевую панель шурупами и поставьте ящик на место.

Лучшие слесарные верстаки

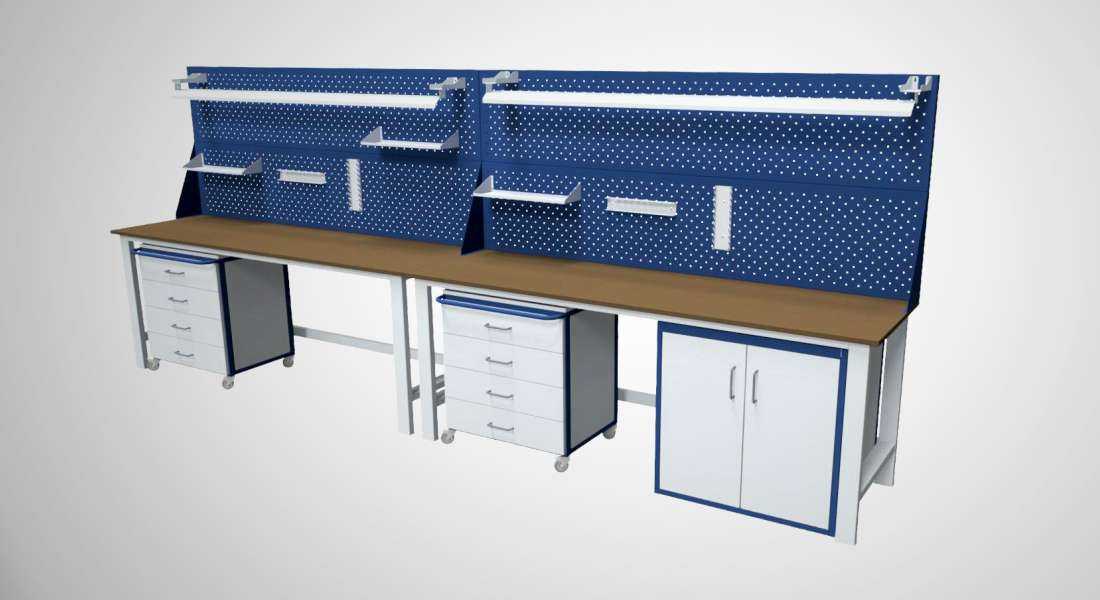

Различают складные и универсальные виды таких устройств. Слесарный универсальный верстак обычно включает в свою конструкцию тумбу с выдвижными ящиками, а также перфорированный экран, соответствующий длине конструкции. Складной вариант компактный, занимает мало места, но выполняет нужные операции. Мы проанализировали предложения на рынке, отзывы мастеров, мнения владельцев, после чего отобрали 3 номинанта в эту категорию.

Практик WT140.WD1/F1.000

Модель представляет собой стол с тумбой, дверца которой могут открываться в любую сторону, как это будет удобно пользователю. Также конструкция включает 2 регулируемые съемные полки внутри одной тумбы, их грузоподъемность 30 кг. Столешница выполнена из МДФ толщиной 24 мм, также есть металлические вставки из оцинкованной поверхности 1.2 мм. Порошковая окраска серого и синего цвета выступает не столько предметом декора, сколько защитой от коррозии. Общий вес стола 65 кг, максимальная общая нагрузка 300 кг, размеры 880х1400х70 мм. Допустима комплектация перфорированным экраном, освещением, а также аксессуарами для размещения инструментов.

Достоинства:

Простота сборки;
Дизайн;
Качественное исполнение;
Долговечность эксплуатации;
Вместительный ящик;
Защитное покрытие.

Недостатки:

Экран нужно докупать за отдельную плату;
Тяжелая конструкция.

Находит применение, как в домашних условиях, так и в мастерских, на производственных площадках. Тумбу можно закрывать, для этого предусмотрен замок. Комплектация – тумба, столешница, полка, стенка, опора. Сборно-модульный тип поставляется покупателю в разобранном состоянии.

Garage №113

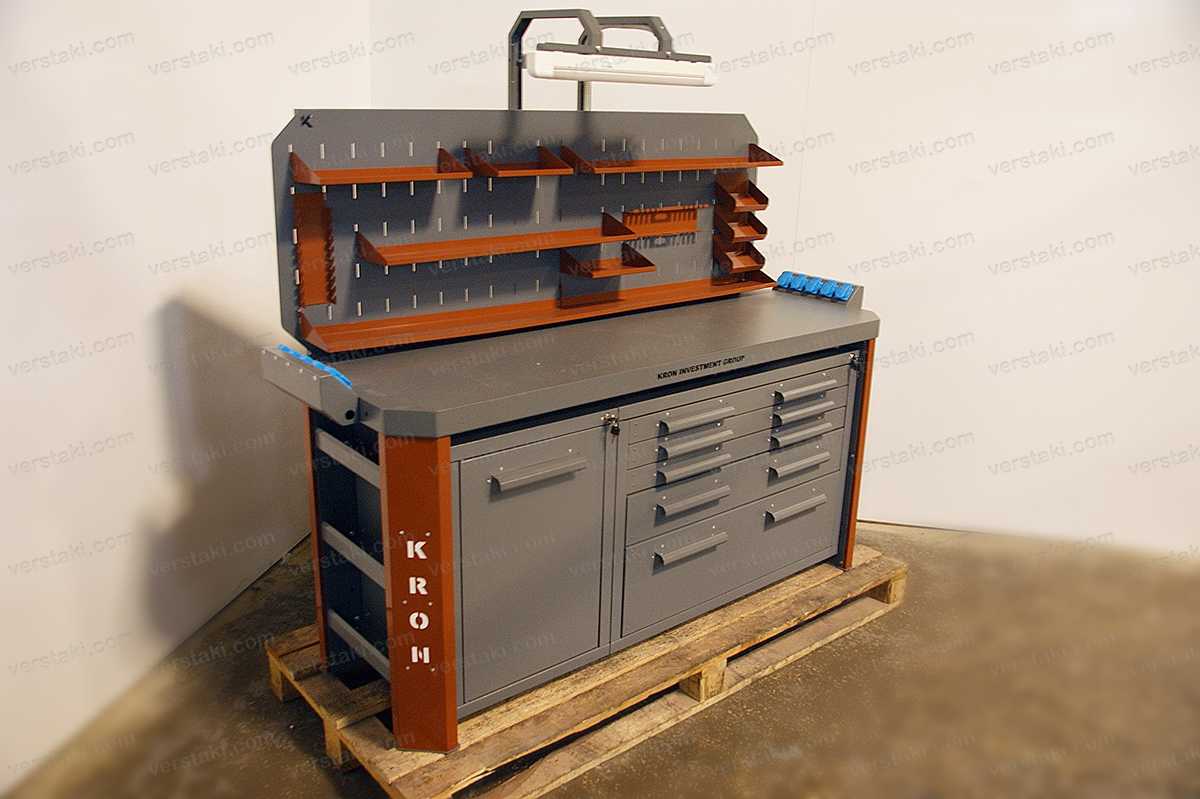

Металлический слесарный верстак с выдвижным ящиком и двумя полками. Столешница изготовлена из дерева – сосна толщиной 18 мм. Сверху щит уплотнен оцинкованным листом толщиной 1.2 мм. Конструкция выдержит нагрузку до 300 кг. Устойчивость обеспечивают дополнительные ребра жесткости, в качестве ножек выступает металлический профиль сечением 40х40 мм из стали толщиной 1.5 мм и шагом перфорации 50 мм. Каждая полка предназначается для груза до 100 кг, ящик – до 30 кг. Чтобы не царапать пол, ножки оснащены пластиковыми подпятниками. Производитель рекомендует дополнительную установку экрана, систему освещения для удобства работы. Габариты – 1000х500х920 мм при весе 23 кг.

Достоинства:

Стальной корпус;
Толстый металл;
Вместительность отделений;
Компактные габариты;
Быстрая сборка;
Есть дополнительные аксессуары.

Недостатки:

Нуждается в дополнительной комплектации;
Отсутствие освещения.

Модель может использоваться в домашней или профессиональной мастерской, в учебных заведениях или гараже. Металлическая накладка продлевает срок службы, защищая от влаги, химических веществ. Стол можно комплектовать под личные нужды.

Proffi-116 Д5

Ярко-синего цвета для слесарных работ с одной тумбой, а также пятью ящиками выдвижной конструкции. Для надежности инструментария предусмотрен центральный замок. Под столешницей располагается дополнительная полка, куда можно складывать личные вещи, инструменты, изделия и материалы. Тумбу устанавливают с любой стороны, как это будет удобно владельцу. Столешница изготовлена из фанеры толщиной 24 мм, сверху располагается лист оцинкованной стали 1 мм. Общая грузоподъемность стола – 300 кг. Перфорированного экрана нет, но его можно установить. Размеры — 870x1600x700 мм, общий вес 87 кг.

Достоинства:

Дизайн;
Большая рабочая зона;
Вместительность отделов хранения;
Установка тумбы с любой стороны;
Удобство эксплуатации;
Возможность установки двух экранов.

Недостатки:

Экран нужно докупать отдельно;
Цена.

Лучшие ящики для инструментов

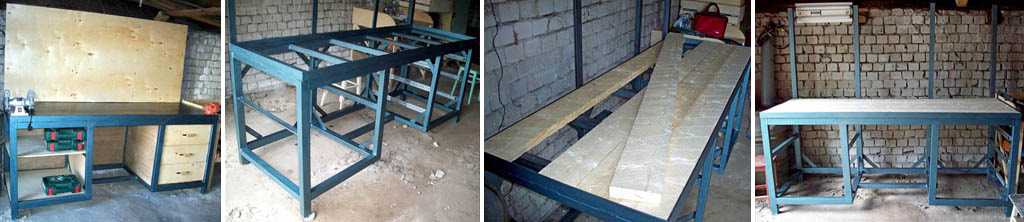

Как собрать металлический верстак в гараже своими руками: фото и пошаговая технология

Металлическая конструкция собирается на основе стального уголка. В роли вспомогательного инструмента выступает болгарка и сварочный аппарат.

Рабочая поверхность слесарного верстака должна быть из листовой стали толщиной не менее 0,5 см

В первую очередь для создания верстака в гараже из металла своими руками нужно вырезать каркасную заготовку для верхнего полотна. В слесарных столах рабочую поверхность лучше делать из листовой стали толщиной не менее 0,5 см. На поверхности в соответствии с чертежом устанавливаются уголки, которые впоследствии будут использоваться для фиксации основания столешницы. Перед тем как эти элементы будут окончательно закреплены сваркой, их следует выровнять по углам и закрепить струбцинами. После этого соединительные швы тщательно зачищаются.

Если у мастера имеется под рукой полуавтоматический сварочный аппарат, можно предварительно соединить между собой металлические заготовки стола. Уже после этого на них фиксируется стальной лист. При этом обязательно применяется точечная сварка. Если при соединении рабочей поверхности с металлической рамой пользоваться стандартной технологией, существует большая вероятность перегрева, а также повреждения листа. В результате на поверхности столешницы могут появиться волны, которые будут создавать неудобства в процессе работы.

На следующем этапе из стального уголка нужно изготовить вертикальные стойки и соединить их с каркасной частью. Если в гараже пол усыпан щебенкой, для большей устойчивости верстака нужно приварить к его ножкам специальные опоры (пятаки). В помещениях с бетонными полами рабочий стол закрепляется анкерными болтами. Для этого также потребуется предусмотреть в конструкции соответствующие элементы.

Затем изготавливаются поперечины. Они привариваются горизонтально внизу на опорных стойках. Для усиления конструкции на задней части стола нужно установить диагональную распорку. Под ящики, которые могут быть изготовлены из любых подручных материалов, нужно приварить поперечные отрезки и продольные уголки.

Готовая конструкция нуждается в финишной доработке. На завершающем этапе швы металлической конструкции зачищаются и обрабатываются грунтовкой, после чего весь стол окрашивается. Отделка деревянного стола предполагает шлифовку и окрашивание/лакирование.

Качественно сделанный верстак позволит создать оптимальные условия для работы в гараже. При соблюдении всех необходимых требований конструкция прослужит долгое время.
