Выбираем доводчик для дверей со скользящей тягой

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Вторая важная техническая характеристика устройства – передача вращающего момента.

Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

• Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
• Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

• Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
• Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
• Скрытый в пол – напольные версии.
• Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции

• Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
• При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
• При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

• Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
• Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства

Функция ограничивает усилие, не позволяя действовать слишком резко.
Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
Фиксация открытой створки – является обязательной для медицинских учреждений

Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.

https://youtube.com/watch?v=fV4w1K81Ffo

В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

Основные разновидности

В зависимости от конструкции доводчика и места расположения механизма, различают верхние, напольные, рамные модели. Принцип работы у них одинаковый. Они отличаются своей схемой и методом крепления.

Верхние доводчики устанавливают на входе сверху. Блок монтируют на полотне, систему рычагов укрепляют на косяке или на стене. Данные модели чаще всего используют для подъездных, уличных дверей. Вся конструкция находится в свободном доступе. Её можно легко отрегулировать по скорости закрытия и по углу доводки.

Выбирают модели в зависимости от надёжности, веса и материала полотна

Принимают во внимание эстетичный вид изделия, чтобы не был нарушен дизайн помещения. Изделия подходят для полотна из любого материала. Оптимальный вес – 80 кг

Оптимальный вес – 80 кг.

Чтобы дверь или калитка плотно закрывались, приспосабливают пружину. Она возвращает полотно в исходное положение. Обычно, дверь сильно ударяет об косяк. При этом изнашивается полотно, замок, фурнитура и коробка. Осыпается штукатурка со стен и потолка. Чтобы избежать неприятностей, пружину рекомендуют заменить специальным механизмом, доводчиком.

В настоящее время его устанавливают на входах практически во всех учреждениях, магазинах, банках, поликлиниках и больницах, в школах, детских садах, торговых и развлекательных центрах. Что представляет собой доводчик? Как выбрать подходящую модель?

Доводчики используют и для раздвижных дверей гардероба или между комнатами. Они служат для притормаживания створок. Механизм заставляет их плавно скользить по рельсам, не сталкиваясь между собой. Он позволяет сохранить систему передвижения ставней, фурнитуру и полотна створок.

Перед тем, как выбрать доводчик, необходимо учитывать, где находится дверь, на улице, в подъезде или в помещении. Для калиток, ворот или подъездных дверей используют более массивные конструкции. Они выдерживают большие нагрузки, защищены от механических внешних воздействий, могут функционировать при морозах и при повышенных температурах.

Нагрузка на амортизационную конструкцию входной квартирной или межкомнатной двери меньше. В помещениях обычно выдерживается комфортный микроклимат, температура и влажность воздуха. Механизмы выглядят менее громоздкими. Обычно они не рассчитаны на большой вес полотна.

Верхние

Другое название — навесные или накладные. Устанавливаются на верхней части дверной рамы. Одна часть конструкции крепится к раме, ответная — к дверному полотну.

В этом классе есть разновидности, отличающиеся по способу передачи усилия:

1. Рычажный механизм. Усилие сжимающейся пружины передается системе из двух железных рычагов. Такая конструкция надежна. У нее есть два недостатка: непривлекательный вид в закрытом положении из-за торчащих рычагов; вся конструкция нестойка к преднамеренному слому.
2. Параллельная тяга. Устройство похоже на рычажный тип, но схема компоновки рычагов содержит дополнительный кронштейн. В закрытом положении рычаги располагаются параллельно дверному полотну. Результат — конструкция малозаметна.
3. Скользящий канал. Усилие передается скользящей штанге, один конец которой жестко закреплен, а другой — движется в закрытом канале. У такого варианта нет выступающих частей, что делает его малозаметным и стойким к повреждениям.

Напольные

Крепятся к полу, частично утапливаются в него. Есть варианты, мало отличающиеся от верхних моделей, только закрепленные внизу. Но наибольшее распространение получили безрычажные конструкции с нижней петлей, закрепленной на оси доводчика. Механизмы напольного типа обычно устанавливают для стеклянных створок, открывающихся в обе стороны. В помещениях с повышенными требованиями к эстетике напольный вариант незаменим.

Скрытые

Это механизмы рычажного типа с корпусом, полностью утопленным внутрь дверного полотна. Наружу выступает только рычаг, крепящийся на раму. Для их установки подходят двери толщиной не менее размера устанавливаемого корпуса и имеющие полость внутри. Маломощны, поэтому не способны закрывать тяжелые конструкции.

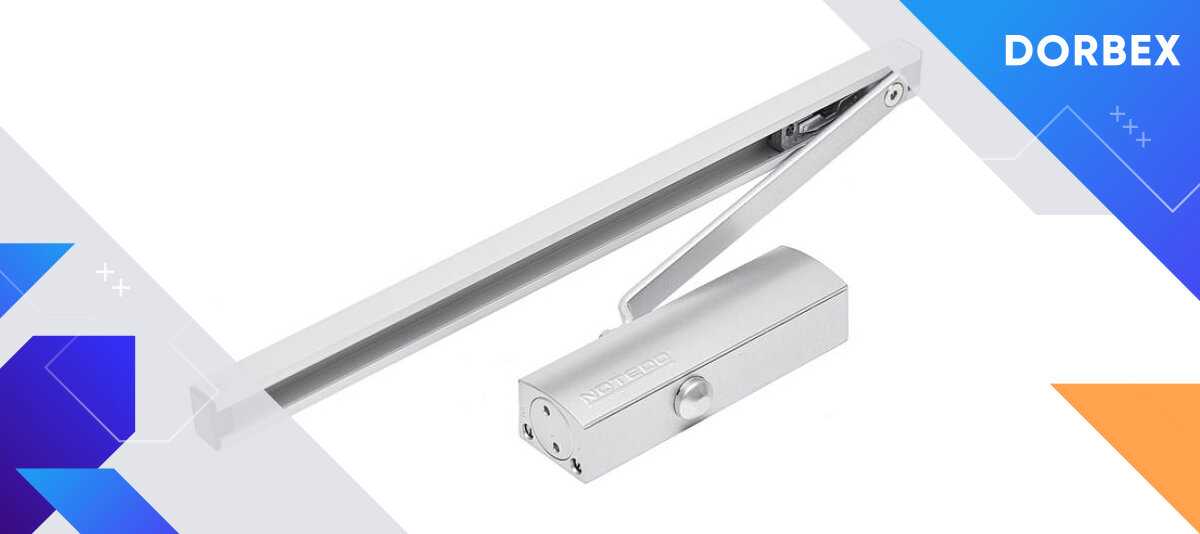

Доводчики со скользящей тягой – выбор надежности и удобства

Устройства, использующие принцип действия стержня с кулачковой передачей, могут монтироваться на самом полотне или будут скрытыми за счет того, что врезаются в торец. В механизмах со скользящей тягой отсутствуют выступающие блоки, что значительно уменьшает степень подверженности параметрам извне. Кроме того, они имеют более эстетичный вид.

Доводчики со скользящей тягой Notedo просты в монтаже и эксплуатации, а поскольку их сборка постоянно контролируется, то прочность и надежность позволяют эксплуатировать их в течение длительного периода времени.

Дверной доводчик со скользящей тягой — вид в разрезе

Приборы данного вида могут устанавливаться на системах правостороннего или левостороннего типа, а также на универсальных конструкциях. Во всех случаях гарантируется мягкость при изменении положения дверей.

Это интересно: Кодовый замок на дверь: советы по выбору и эксплуатации

НОРА-М №5 в рейтинге лучших производителей.

«НОРА-М» — известный российский бренд замочно-скобяных изделий, лидер по качеству изделий и территории сбыта.

Дверная фурнитура и замки «Нора-М» — это удачное сочетание эргономики, стиля и качества.

5000 моделей, 5 лет гарантии на весь ассортимент приятно удивит покупателей.

Нора-М. Дверной доводчик 2S-F.

Новую модель дверного морозостойкого доводчика 2S-F, рекомендованную к установке в учреждениях социальной сферы, представила московская компания “Нора-М”.
Доводчик «Нора М»

Модель изготавливается из силумина и предназначена для использования с дверями легкого клас …

Коротко о главном

Входная дверь в квартиру или частный жилой дома давно перестала быть просто элементом ограждающей конструкции. Современные изделия, представленные в данном ТОПе, являются комбинированными решениями, которые позволяют заказать дверное полотно, идеально подходящее под оформление интерьера эксплуатируемого пространства, а также способствующее качественной теплоизоляции помещения

При покупке двери следует обратить внимание на её габариты, толщину, вес, а также количество замков, наличие противосъёмных ригелей и других элементов, влияющих на комфорт и безопасность при эксплуатации

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

Принцип установки скрытого доводчика

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления. Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

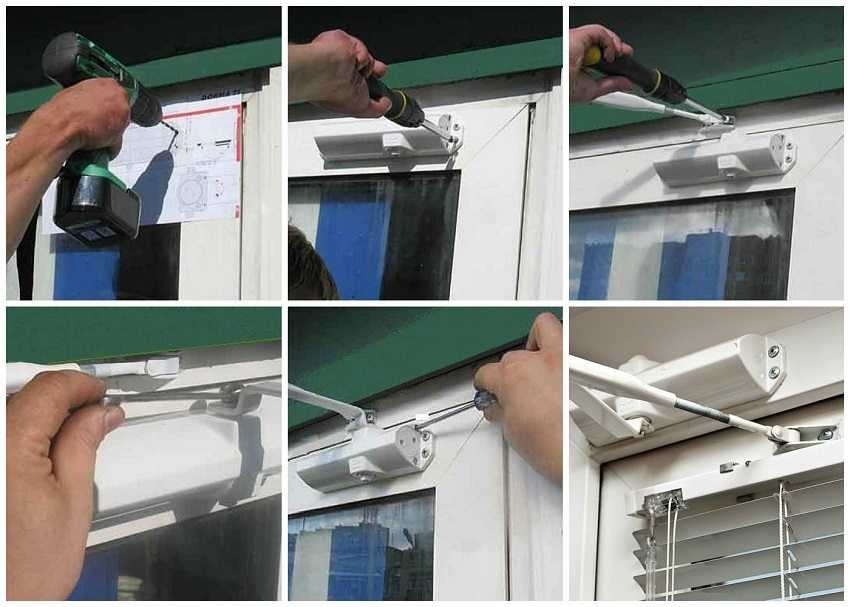

Установка рычажного доводчика на пластиковую дверь

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

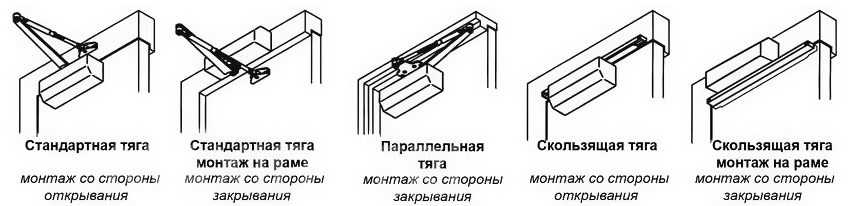

Различные варианты монтажа доводчиков

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам. Как отрегулировать доводчики двери

Статья по теме:

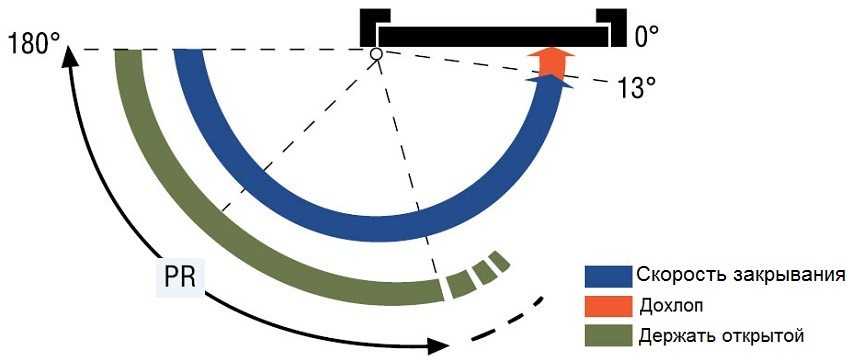

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

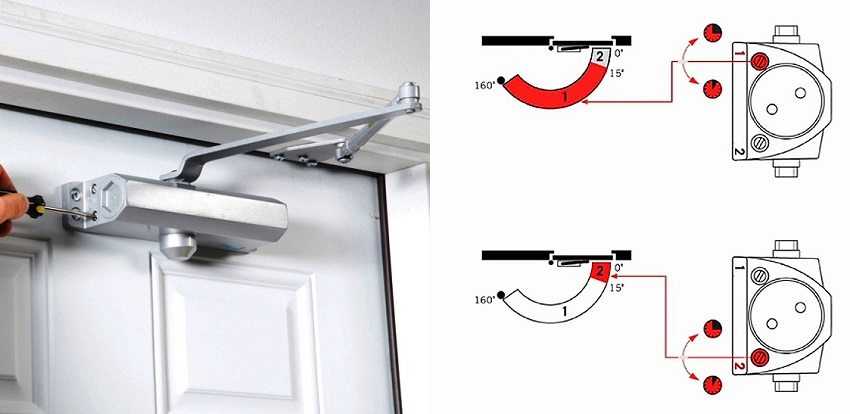

Варианты регулирования доводчика

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери. В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

Принцип регулирования дверного доводчика

Устройство и принцип действия доводчиков для входных дверей в зависимости от типа

Место установки конкретной модели зависит от её конструктивных особенностей и типа. Давайте познакомимся с существующими вариантами, чтобы Вам было проще сделать оптимальный выбор.

Конструктивное исполнение устройств может существенно отличаться

Верхний дверной доводчик

Подобные модели часто называют накладными. Их монтируют в верхней части дверной системы. Производители предлагают доводчики:

• со скользящей тягой. Подобные устройства не получили широкого распространения, однако благодаря своему конструктивному исполнению более надежны, чем зубчатые аналоги. Срок службы подобных устройств может превышать несколько десятков лет. В процессе работы кулачковый механизм приводит в движение пружину и два поршня, обеспечивающих плавное закрытие двери. Модели со скользящей тягой имеют компактные размеры;
• с зубчатым приводом. Подходящий вариант для створок, вес которых превышает 80 кг. Их устанавливают преимущество на входные группы. В процессе работы движение механизма обеспечивается с помощью шестеренок или зубчатого штифта, передающего движение от пружины к тяге устройства, обеспечивая плавное и тихое движение створки. Монтаж механизма и его регулировка не вызывают особых сложностей, что способствует особой популярности устройств.

Размеры устройства сравнительно небольшиеОптимальное решение для тяжёлых дверей

Напольный дверной доводчик

Напольные модели удерживают и закрывают дверь. Их крепят к полу и в двух точках к дверному полотну: с внешней и внутренней стороны. Устройства, в зависимости от исполнения, могут использоваться для открытия полотен весом 25-300 кг. Некоторые модели можно синхронизировать с верхними для повышения уровня безопасности дверной системы.

Фиксация осуществляется в нескольких точках

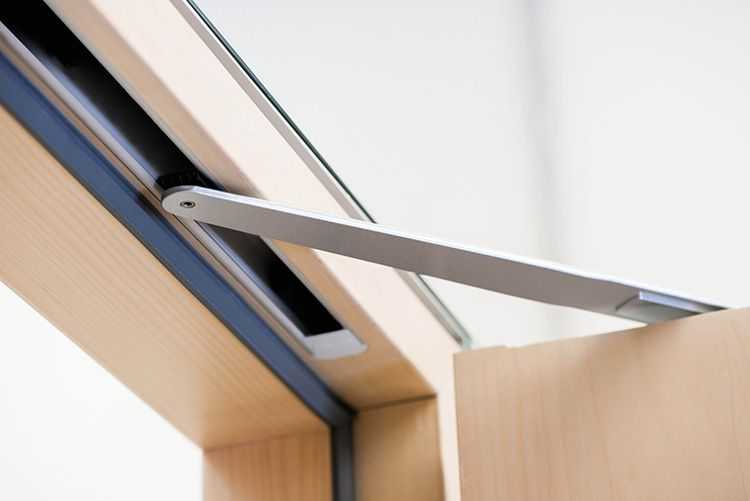

Рамный дверной доводчик

Данный вид относится к категории скрытых моделей. Их скрыто устанавливают внутрь дверного полотна или коробки.

Рамные модели незаметны

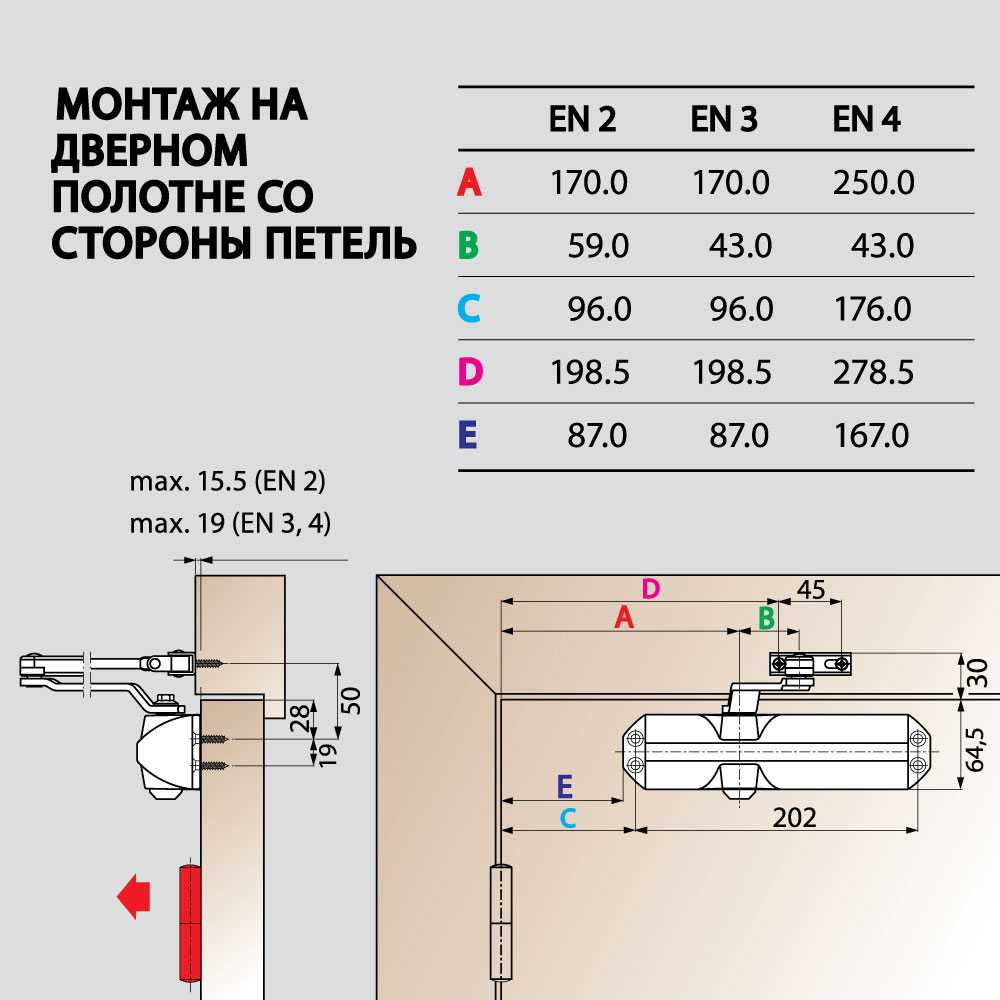

Установка своими руками

Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

При наличии шаблона, установка доводчика своими руками совсем несложна

В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

Класс устройства зависит от способа установки лапки

Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

Особенности выбора доводчика для дверей

Когда человек выбирает определенную модель устройства, то потребуется придерживаться некоторых характеристик.

Они бывают следующие:

• Частота пользования проходом и интенсивность эксплуатации двери. Чем больше будет проходить людей через двери, тем быстрее изнашивается механизм устройства.
• Масса и габариты двери. Под данные параметры приобретается мощность доводчика.
• Местоположение прохода. Для межкомнатных и уличных дверей приобретаются разные модели.

Если человек прислушается к рекомендациям, то он выберет подходящее устройство. Тогда оно прослужит длительное время без каких-либо сбоев.

Рекомендации по выбору дверного доводчика для входной двери

Чтобы установленное устройство прослужило достаточно долго, при его выборе следует в первую очередь учесть габариты и вес двери. Прилагаемая к изделию инструкция позволит определить требуемый класс и мощность дверного доводчика для входных дверей. Если мощности выбранной модели окажется недостаточно, можно одновременно установить два устройства.

Для тяжёлой створки требуется мощное устройство

К другим важным факторам, заслуживающим внимание в процессе выбора, стоит отнести:

• скорость закрывания. Сложность его использования заключается в том, что данный показатель не имеет чёткого числового значения, а потому её устанавливают исключительно путем визуальных наблюдений. Для противопожарных систем стоит выбрать устройство с максимальной скоростью, для частного дома – минимальной;
• скорость захлопывания. Данный показатель актуален для защёлкивающихся замков;
• торможение открывания. Наличие данной функции актуально для публичных учреждений, которая позволит уменьшить усилие, прикладываемое посетителями к дверному полотну;
• задержка закрывания. Данная функция позволит пройти посетителю с покупками, но может оказаться вредной в зимнее время;
• фиксация открытой створки. При её наличии дверь можно зафиксировать в открытом положении, что особенно актуально для медицинских учреждений.

Наличие дополнительных функций оговаривается дополнительно

Двери из экошпона, какие лучше и как выбрать качественную?

Экошпон – искусственный шпон, вернее, рукотворная имитация натурального шпона. В основе – недорогой полипропилен, целлюлозные или древесные волокна, клеевой состав. Исходные вещества окрашивают в массе, затем пускают под пресс, из-под которого выходит пленка разной толщины. Один из множества рулонных материалов для декора межкомнатных дверей – почему возникла необходимость в его получении, если задолго до появления промышленность уже использовала кучу альтернатив – тот же ПВХ, натуральный шпон, ламинат? И существует ли разница внутри категории, если да, то какие двери экошпон лучше, какими знаниями следует запастись перед походом в магазин?

Двери с покрытием из экошпона

Если попытаться сравнить перечисленные материалы в двух словах, то экошпон безопаснее ПВХ, прочнее ламината, дешевле натурального шпона. Сравнение с каждым из перечисленных материалов будет произведено далее.

Второй вопрос касается разницы между дверьми из экошпона – она действительно существует и влияет на качество, стоимость моделей. Дело в том, что для покрытия используют неодинаковые виды экошпона. Пленка – такой же товар. И здесь существует свое номенклатурное деление. Вообще, категория «экошпон» – одна из самых разноплановых. Материал появляется в продаже под видом самых разных наименований – экошпон, ультрашпон, CPL, Nano-flex. Фактически все представлены в одной категории – экошпон.

Внимание! Чтобы отличить качественную дверь, от некачественной в магазине — надо просто знать куда смотреть. Зная элементарный алгоритм действий, даже неопытный человек без труда выберет долговечную конструкцию

Мы разработали такой алгоритм для новичков, ознакомиться с ним можно в статье «Как выбрать межкомнатные двери по качеству».

Толщина пленки 0,2-0,5 мм. Отличить дорогую и более качественную межкомнатную дверь экошпон от эконом-класса можно по ряду параметров:

• Двери класса «Премиум»: используется самый толстый (0,4-0,5 мм), прочный экошпон высочайшего класса. Дверное полотно толщиной не менее 4,0 см, в комплекте – телескопические наличники, внутри МДФ без сотового наполнителя, рисунок имеет 3D эффект, 10 и более цветов;
• Эконом сегмент: очень тонкая пленка 0,2-0,3 мм, толщина полотна 3,5 см, внутри сотовый наполнитель (попробуйте приподнять дверь – она легкая), погонаж стандартный, без телескопических вставок, 3-4 вида расцветок, 2D эффект.

Двери с отделкой из экошпона в цвете венге

Такие двери выносливые, но до определенных пределов. Большинство производят по каркасной технологии. Экошпоном окутывают каждую деталь, а после прячут место стыка в паз для вставки филенки. Делают это для обеспечения влагостойкости и возможности установки в сильно увлажненных помещениях. Все же тонкая пленка более уязвима, и чем она тоньше, тем тщательнее следует подбирать средства для мытья, причем придется отказаться не только от абразивов, но и от агрессивной химии, грубой ткани, твердых губок. Едва проступившие дефекты маскируют полиролью, иногда достаточно нанести лак.

Проходимость двери.

Также немаловажное значение имеет высокая проходимость людей, ведь есть разница: количество циклов открыть/закрыть на двери аптеки в оживленном месте и, например, в офисе конторы, в которой работает три сотрудника. Как правило, в коммерческих помещениях установлены профильные двери (ПВХ и алюминиевые)

На такие двери устанавливаются доводчики с усилием EN 3-4, а у некоторых производителей есть специализированные модели (например Dorma Profil). Необходимо учитывать: на доводчиках в коммерческие помещения экономить не стоит, так как высокая проходимость подразумевает высокий изос, и от качества дверного доводчика зависит его ресурс.

Установка своими руками

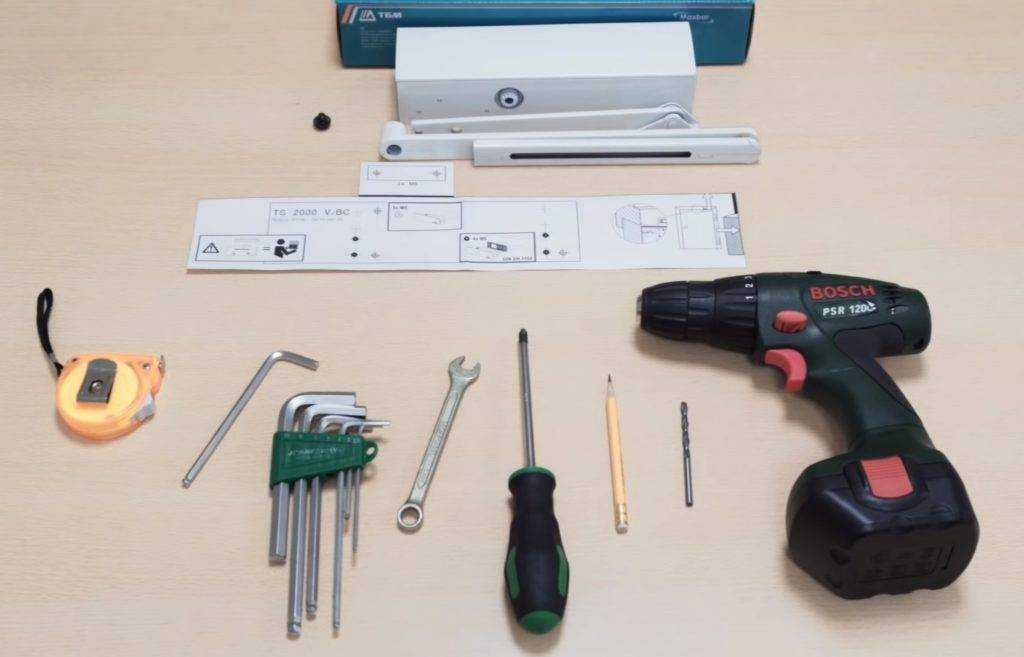

В стандартный комплект входят:

• сам доводчик;
• механизм регулируемой рычажной тяги;
• метизы для крепежа;
• схема монтажа.

Установку фурнитуры в зависимости от типа выбранного устройства и конструкции двери выполняют на дверное полотно или на коробку внутренним или наружным способом.

Важно
При монтаже удобно иметь перед глазами схему. Её удобно прикрепить к полотну скотчем.. Внутренний метод наиболее распространён и позволяет использовать доводчики, не предназначенные к работе в морозы и непогоду

Все действия должны производиться по монтажной схеме:

Внутренний метод наиболее распространён и позволяет использовать доводчики, не предназначенные к работе в морозы и непогоду. Все действия должны производиться по монтажной схеме:

1. Сначала проводят разметку поверхности и высверливание необходимых отверстий, не забыв о возможных нюансах конкретного типа механизма. Есть модели, у которых регулировочные винты устанавливаются по направлению к петлям двери.
2. Закрепляют механизм.
3. Устанавливают рычажную тягу, представляющую собой связанные резьбовым соединением элементы. Позже можно будет установить необходимую длину рычага, отрегулировав угол открытия двери до 90 градусов.
4. Если все действия были проведены по схеме, после установки дверь будет исправно работать и плавно закрываться.

Выбор дверного доводчика

Чтобы пользоваться дверью было комфортно, без доводчика не обойтись. Но выбирать его необходимо по определенным параметрам. Главный среди них – мощность

Также при его выборе необходимо принимать во внимание размеры и вес двери. В этом случае будет обеспечена корректная работа этой детали в дверной конструкции

Доводчик должен быть тем мощнее, чем тяжелее дверь. Отдельные модели современных дверей имеют даже два подобных элемента. Их использование позволяет уменьшить усилия, прилагаемые для закрытия двери.

По способу монтажа дверные доводчики разделяются на три вида:

• верхний;
• нижний;
• скрытый.

Первый способ является самым распространенным, что связано с простотой выполнения работ. Монтаж осуществляется в верхней части дверного изделия. Отметим, что установка этого аксессуара может быть выполнена на любой двери.

Особенности выбора

Существуют нормы, определяющие усилия, которые должны развивать доводчики при использовании. Эти нормы соответствуют европейским стандартам. Более высокий класс означает и большую мощность устройства.

• Доводчик самого высокого класса – оптимальный выбор для бронированной металлической двери.
• Если в проеме установлена легковесное дверное изделие, то можно ограничиться установкой доводчика низкого класса.
• В большинстве случаев изделия класса 3-5 используют для обычных входных дверей и дверных изделий, установленных во внутренних помещениях.

Отметим, что, подбирая доводчик, принимают во внимание параметры самой двери, а также учитывают внешние факторы. Если во время эксплуатации входная дверь часто подвергается воздействию боковых ветров, то оснащаться дверное изделие должно доводчиками высокого класса

Если двери по размерам и весу подходят для двух разных классов доводчиков, то в этом случае необходимо делать выбор в пользу элементов высокого класса для обеспечения запаса прочности, что будет означать и более продолжительное использование доводчика.

Но не стоит ориентироваться только на мощность при выборе этого аксессуара. Мощный аксессуар не всегда означает большую мощность при использовании двери, поскольку если установить такой доводчик на дверь ПВХ, то он создаст дополнительную нагрузку на петли, что приведет к быстрому износу этого элемента фурнитуры. Помимо этого с такими элементами пластиковая дверь будет тяжело открываться, что приведет к дополнительному дискомфорту для владельца при пользовании дверью. Еще один важный момент, который следует учитывать при выборе этой фурнитуры для двери — его морозостойкость. На рынке доступны модели, которые могут работать при экстремальных температурах — от -45 градусов до + 70 градусов.

Место установки доводчика

Наиболее распространенными являются дверные накладные доводчики, которые устанавливаются в верхней части с внутренней или наружной стороны полотна в зависимости от типа открывания. Реже встречаются врезные изделия для входных дверей, которые скрываются внутри пола, дверной створки или коробки. Подобные механизмы используются в случае невозможности установки в стандартном положении либо из соображений эстетики, например, на стеклянных дверных створках.

Накладные закрывающие механизмы по конструкционным особенностям подразделяются на два вида:

Доводчики, оснащенные рычажной тягой из двух коленцев. Преимуществами являются простота установки, надежность механизма, достаточно высокий уровень передачи усилия, возможность нескольких вариантов регулирования. Существенным недостатком является выступающий за уровень фасада перпендикулярно корпусу доводчика рычаг, вероятность которого быть поврежденным от действий нарушителей достаточно высока. Кроме того, рычажная тяга требует приложения усилий при открывании дверной створки, что не очень удобно для детей и людей в возрасте.

Доводчики, оснащенные закрытым скользящим каналом внутри коробки, по которому двигается свободный край шарнира с роликом на конце. Преимуществами являются высокие декоративные качества из-за отсутствия выступающих частей, минимальная вероятность повреждений, носящих характер вандализма, возможность дополнительного оснащения механизма ограничителем открывания внутри канала, установка в дверях, близкорасположенных к стене. Недостатки: минимальное количество регулировок и дополнительного оснащения, более высокая стоимость по сравнению с рычажными.

На что смотреть при выборе

Задумались о выборе доводчика? Следует грамотно учесть особенности дверных конструкций. Выбирайте, основываясь на ряде параметров:

Мощность. Данный параметр отвечает за эффективность открытия и закрытия дверного полотна. Чем больше ширина и вес двери, тем более мощный доводчик нужен. Ниже приведена таблица величин по европейским нормам EN 1154. Так, если у вас дверь весом 60 кг и шириной 95 см, то доводчик следует выбирать модель EN3.

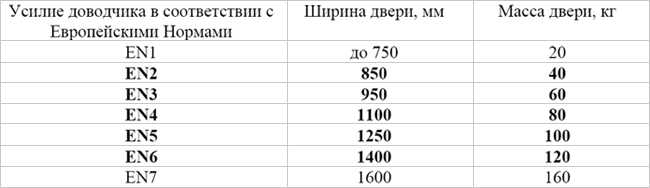

Величина силы доводчика	Максимальный вес створки, кг	Максимальная ширина створки, мм
1	20	750
2	40	850
3	60	950
4	80	1100
5	100	1250
6	120	1400
7	160	1600

Окружающая среда
Обратите внимание на диапазон температур, в которых будет работать модель. Данная информация всегда прописана в инструкции
Место установки. Устройства делятся на три основных типа по месту установки. Существует: верхняя, напольная или скрытая установка. Особенности данных видов описаны в статье выше. Определитесь, какой тип подойдет вам. Регулировки. В основном подстраивают силу и скорость закрытия. Подбирая наиболее подходящие варианты. Например, регулируют существующую силу захлопа. Ее выставляют так, чтобы при 7-15 градусах скорость дверного полотна увеличивалась и замок надежно закрывался. Приобретайте модель, наиболее подходящую вам по данным характеристикам. Защита от вандализма

Это важно, если устройство будет работать в местах, где существует опасность взлома. На рынке представлены модели, которые имеет дополнительную защиту от вандалов

Качественные модели от проверенных производителей прослужат не один десяток лет. Но надо соблюдать условия эксплуатации и правильно смонтировать аппарат.

Установка доводчика

Особенности монтажа напольных доводчиков необходимо учитывать уже на начальном этапе проектирования. Весь вес двери приходится на нижнюю ось вращения. Нужно, чтобы вращающиеся оси располагались вертикально на одной прямой. Если вы устанавливаете доводчик ближе к левой или же правой стороне двери, вам необходимо знать, что в конструкцию доводчика уже заложено направление закрытия. Поскольку рычажная конструкция отсутствует, у напольных доводчиков присутствует больший по значению крутящий момент на оси. Это требует более мощную конструкцию.

Встроенные доводчики работают так же, как и напольные. Они встроены в раму или коробку двери. Вес двери несет опора, которая монтируется в пол. Рычаг, встроенный в полотно, сообщает вращательные движения от оси доводчика самой двери. Когда она открывается, рычаг производит поворот сердцеобразной оси. Когда изменяется направление открывания, она давит на ролик. Вращательное движение сжимает две пружины в доводчике. Когда мы закрываем дверь, то процесс происходит в другом направлении.

Для правильного выбора доводчика необходимо учесть много моментов. Поскольку вращение двери происходит на неподвижной оси, то сопротивление воздуха наибольшее на ее внешнем краю. Соответственно, мощность доводчика напрямую зависит от ширины установленной вами двери. Усилия доводчика для закрывания двери следующие:

• – полотно до 75 см, весом до 20 кг;
• – полотно до 85 см, весом до 40 кг;
• – полотно до 95 см, весом до 60 кг;
• – полотно до 110 см, весом до 85 кг;
• – полотно до 125 см, весом до 110 кг;
• – полотно до 140 см, весом до 140 кг;
• – полотно до 160 см, весом до 160 кг;

Полотно более 160 см – уже не двери, а ворота. Нужно использовать иные системы закрывания. Иногда можно устанавливать сразу два доводчика. Это увеличит усилие где-то на 30 %.

Также большое значение имеет вес двери. Петли должны выдерживать вес полотна так, чтобы дверь могла закрываться без трения. Доводчик не будет исправно работать, если дверные петли ржавые, полотно, двигаясь, наверняка будет тереться о коробку. Напольные доводчики такой проблемы не имеют, поскольку они оснащены подшипниками и выдерживают вес до 300 кг.

У некоторых доводчиков нерегулируемое усилие закрывания, которое зависит от мощности пружины. У других можно отрегулировать усилие закрывания при помощи смещения корпуса доводчика, вращения винта или же тяги. Нужно помнить, что усилие закрывания доводчика меньше, чем его сопротивление открыванию двери. Некоторую часть энергии расходуется на трение, а также инерцию. Хорошо сделанный доводчик передает 65 % при закрывании, плохой только 15-30 % энергии. Плохая передача усилия значит и больший износ материала из-за внутреннего трения. У качественного доводчика наибольший КПД в конце закрывания.

Как отрегулировать доводчик для входных дверей самостоятельно

Если по каким-то причинам нет возможности пригласить профессионала для настройки механизма, можно попробовать осуществить процесс своими руками. Регулировка изделия требует знаний, терпения. Пошаговая инструкция поможет в настройке оборудования и сэкономит вам время. Для работы потребуется гаечный ключ, шестигранник, отвертка. Регулировка осуществляется при помощи гидравлических клапанов, поворот которых всего на пять градусов значительно меняет скорость закрытия.

Не стоит полностью откручивать винты, поскольку вы испортите механизм и аннулируете гарантию. Кроме того, будет вытекать смазочное масло.

• Если не видно регулировочных винтов, скорее всего, они под крышкой. В бюджетном варианте кожух сделан из пластика, а у лучших производителей, для высококачественной отделки используется металл.
• Обнаружив под крышкой масло, лучшим советом будет приобретение нового изделия, так как это безнадежно сломано. Если протечки нет, вы можете продолжить настройку.
• Если нет схемы регулировки, придется немного поэкспериментировать, чтобы понять, какой винт за что отвечает.
• Регулировка не должен быть более 1/8 хода. Поверните винт по часовой стрелке, чтобы замедлить механизм, и в обратную сторону, чтобы ускорить, затем понаблюдайте за эффектом.
• Откройте дверь несколько раз и посмотрите, как она закрывается. Если механизм работает правильно, все готово. Если нет, сделайте еще одну настройку.

Какие факторы принять во внимание при выборе дверного доводчика для входной двери

Прежде всего изучите характеристики моделей, в частности, подойдут ли они к вашей двери. Большое значение имеет вес конструкции.

Обратите внимание на следующие характеристики доводчика:

• возможно ли регулировать скорость закрывания;
• момент инерции, который определяется соотношением качества пружин, габаритами изделий и размерами полотна;
• усилие закрывания, определяется давлением, которое оказывается на полотно при его перемещении. Выделяют 7 классов изделий, в зависимости от массивности полотен;
• скорость закрывания;
• время на захлопывание;
• задержка закрывания, устанавливается индивидуально;
• фиксация полотна.
