Частный дом без потолка: особенность конструкции, фото

Конструктивные разновидности

В зависимости от конструкции крыши меняется и технология производства работ, и у каждого варианта есть свои особенности и нюансы. Ознакомимся с ними вкратце.

Плоская кровля

В плоской кровле чаще всего используют полимерные мембраны или рулонные наплавляемые материалы — они идеально подходят для этого вида крыш.

• Соединение листов рулонного материала между собой достигается путём сваривания струёй горячего воздуха. При этом применяются специальные мастики, надёжно фиксирующие кровельный ковёр, и позволяющие достигнуть его полной герметизации.
• В качестве утеплителя, в таких кровлях применяют пенопласт, минеральную вату или пенополистирол (см. Утеплитель для потолка — делаем правильный выбор).
• Так как плоские кровли устраивают, в основном, в бесчердачных конструкциях, хорошее утепление крыши, потолка является залогом сохранения в доме тепла. Ведь когда есть чердак, его пространство является своеобразной воздушной подушкой, предохраняющей перекрытие от воздействия осадков и холодного воздуха.

• Кровли, выполненные на основе битумных рулонных материалов недолговечны, служат не более 4-5 лет, что связано с загниванием основы из картона. Стоимость такой кровли низкая, поэтому она чаще всего применяется для временных зданий.
• В строительстве капитальных домов используют более долговечные материалы на основе модифицированного битума. Технология устройства такой кровли довольно проста, её вполне можно выполнить своими руками, было бы желание.

Уютная терраса на крыше В частном домостроительстве такой вид кровли обычно предусматривается, когда её предполагается сделать эксплуатируемой. Чаще всего, на ней монтируется терраса, позволяющая устроить приватную зону отдыха, не забирающую при этом площадь земельного участка.

Скатная крыша

Скатная крыша имеет совсем другую конструкцию: её уклон создаётся установленными определённым образом деревянными брусьями (стропилами). Крепиться они могут по-разному, это зависит от конструкции фундамента здания.

• Если он столбчатый, или между наружными стенами есть дополнительная несущая конструкция – можно применить наслонные стропила. Средняя их часть при монтаже опирается на эту стену или специальную опору, а концы – на наружные констуркции. В этом случае балки работают на изгиб, и только.
• Другой способ установки стропил применяется в зданиях, которые не имеют никаких промежуточных опор: стропила опираются только на две крайних опоры и называются висячими.

• При установке висячих стропил, балки работают как на изгиб, так и на сжатие, поэтому для усиления конструкции выполняют соединение ног стропил металлической или деревянной затяжкой, а все элементы крепятся между собой скобами или гвоздями. Такой вариант монтажа стропил более экономичен и производится быстрее.
• На следующем этапе работ сооружается деревянная обрешётка. Если кровля будет мягкая, то листы фанеры или доски набиваются вплотную, параллельно коньку крыши. Это – сплошная обрешётка. Такая обрешётка значительно утепляет чердак, поэтому её применяют в тех случаях, когда это помещение используют как мансарду.
• В остальных случаях её делают решётчатой, из брусков сечением 5х5 см, набиваемых параллельно брусьям стропил шагом в 20 см. Затем производится монтаж кровельного покрытия, и начинается он с укладки гидроизоляционного слоя.
• Вначале прокладывают специальную плёнку, стыки которой соединяются скотчем. Далее идёт слой утеплителя, укрываемый другой плёнкой – гидроизоляционной. И только потом приступают непосредственно к монтажу верхнего слоя кровли.

Если гидроизоляция была выполнена качественно, кровля будет служить долго, без необходимости проведения ремонта после ливня или таяния снега. А также правильно будет работать система естественной вентиляции крыши.

Чем лучше утеплить?

Есть несколько вариантов утепления потолочного пространства

При выборе обращают внимание на характеристики утеплителя. Он не должен накапливать влагу, пропускать различные грибок и плесень для размножения. Важна и пожарная безопасность

Какой же материал для утепления потолка в частном доме выбрать?

Важна и пожарная безопасность. Какой же материал для утепления потолка в частном доме выбрать?

Различные способы утепления потолка:

1. опилки. Такой способ известен давно. Это самый дешёвый вариант утепления деревянного потолка в частном доме. Если рядом находится деревообрабатывающее предприятие или лесопилка, то опилки можно взять бесплатно, или же купить за символическую цену. Использовать просто — засыпать на деревянные перекрытия;
2. керамзит. Тяжёлый материал, поэтому перекрытия его не выдерживают. Но, если не знаете, как утеплить бетонный потолок в частном доме, то это хороший вариант;
3. минеральная вата. Экологический, негорючий, дышащий материал. Но, вату необходимо ограждать от сырости, иначе она потеряет свои свойства;
4. пенопласт. Лёгкий, недорогой утеплитель ячеистого типа. Недостаток — может загореться, материал нравится грызунам.

Чем лучше утеплить потолок, каждый владелец загородного коттеджа решает, исходя из бюджета, предпочтений и типу жилого строения.

Расчет и монтаж утеплителя

Рассмотрев способы, схемы и материалы для теплоизоляции, и выяснив для себя, чем лучше утеплить потолок частного дома с чердака, перейдем к расчетам и пошаговому монтажу с фото.

Расчет материала

От толщины слоя утеплителя напрямую зависит качество теплоизоляции и снижение теплопотерь. Для определения толщины утеплителя используют формулу:

q= R*k,

где q – толщина утеплителя в м;

R – термическое сопротивление м2°С/Вт;

K – коэффициент теплопроводности теплоизолятора, Вт/(м°С).

Чтобы определить значение R, следует воспользоваться картой исходя из региона.

Например, чтобы использовать пенополистирол для утепления потолка в Нижнем Новгороде, потребуется такая толщина: 4,26*0,038=0,16 м, где 0,038 – коэффициент теплопроводности пенополистирола.

Чтобы вычислить утяжеление слоя теплоизоляции, необходимо учитывать плотность материала и объем. Для подсчета объема достаточно умножить площадь на толщину утеплителя, а плотность берут из таблицы.

Наиболее легкими материалами являются эковата и пенополиуретан, у которых плотность составляет около 25-60 кг/м³.

Утепление плитами либо матами

Монтаж утеплителя возможен как в один, так и несколько слоев. Процесс будет несколько отличаться, в зависимости от схемы укладки и типа потолка.

Пароизоляция

Независимо от схемы утепления, между балками чердака сперва укладывают слой пароизоляционного материала, с учетом следующих нюансов:

• для подшивного потолка пароизоляцию закрепляют со стороны комнаты на балки перекрытия до того, как на них будут крепиться доски потолка;
• в случае с накатным потолком пароизоляционный слой укладывают на доски, закрепленные на черепные бруски.

Монтаж

При использовании пенопласта или минваты монтаж состоит из таких шагов:

1. Плиты утеплителя плотно укладывают между балками таким образом, чтобы не было зазоров, подбирая материал соответствующей ширины.
2. Для защиты утеплителя от влаги поверх него укладывают слой гидроизоляции с нахлестом между полосами и проклеиванием стыков при помощи скотча.
3. Поверх гидроизоляции на балки перекрытия прибивают контррейки высотой 40 мм для создания вентиляции между гидроизоляцией и деревянным полом чердака.
4. Закрепляют доски пола.

Детальнее об укладе минваты можно узнать из видео.

Утепление напылением

В этом случае применяется эковата либо пенополиуретан. Для их нанесения привлекаются специалисты с необходимым оборудованием.

Пенополиуретан

Для укладки пенополиуретана нет необходимости в паро- и гидроизоляции благодаря тщательному заполнению всех отверстий между балками и настилом.

Эковата

Прежде чем нанести материал, укладывают слой пароизоляции, как и в случае с минватой. Плюс ко всему эковата, смешиваясь с клеем, хорошо сцепляется с пароизоляционным слоем, образуя пористое покрытие без швов.

Сыпучие материалы

При утеплении керамзитом или опилками технология схожа, но есть некоторые отличия в засыпке.

Керамзит

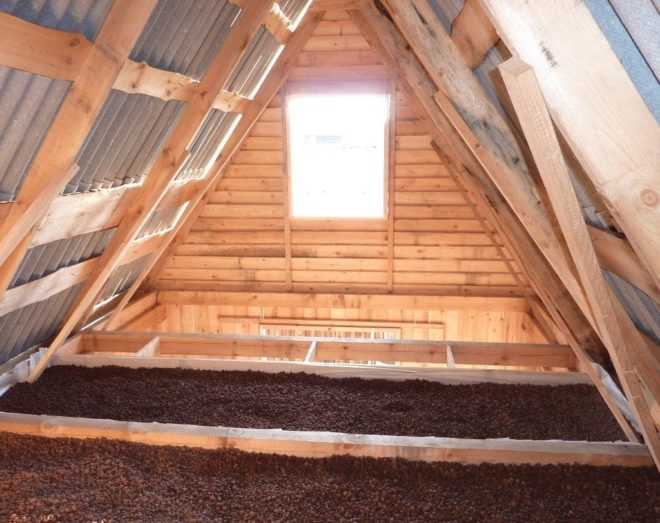

Камешки рассыпают между балками на предварительно постеленную пароизоляцию. Сверху керамзит зашивают фанерой либо досками, закрепляя их к балкам. Бывают случаи, когда материал остается открытым, но при этом эффект утепления будет несколько хуже.

Опилки

Под этот материал пол сперва застилают полиэтиленовой пленкой, затем перемешивают опилки с известью и гипсом в пропорции 8,5:1:0,5 и укладывают материал на основание слоем 20-30 см с последующей трамбовкой.

При выборе утеплителя для потолка стоит обращаться за помощью к специалисту. Однако из этой статьи можно самостоятельно определиться, чем лучше утеплить потолок частного дома с чердака, рассмотрев материалы, схемы и способы их укладки, а пошаговые инструкции с фото-примерами помогут в монтаже.

Обустройство потолка-крыши

Если сравнивать со зданием, оборудованным потолочным перекрытием и чердачным помещением, то одноэтажный дом без потолка выглядит более комфортным по двум причинам:

• Объем воздуха в помещении оказывается больше, а при более высоких потолках вентиляция работает лучше, избыток водяных паров, тепла и продуктов дыхания человека быстрее удаляется через продухи в основании крыши;
• Появляется возможность использовать пространство под крышей для расширения интерьера. Отсутствие потолка дает возможность строить второй ярус, на который обычно переносится зона отдыха дома.

Кроме положительных сторон, отсутствие потолка под крышей дает и определенные негативные эффекты. Например, отсутствие перекрытия серьезно ослабляет стропильную систему крыши, горизонтальную нагрузку приходится компенсировать только за счет ригельных балок. Кроме того, считается, что такое здание получается более холодным, а значит, потребует дополнительных усилий по утеплению и пароизоляции кровельного пирога.

Сложности с планированием беспотолочной конструкции крыши

На первый взгляд, так оно и есть, отсутствие потолка и чердака резко увеличивает отток тепла с первого этажа дома, в первую очередь за счет конвекции воздуха. Но в реальности способность крыши без потолка сохранять тепло зависит от многих причин, в основном от того, насколько правильно построена вентиляция кровли и выбран оптимальный угол двухскатной кровли.

Чем выше конек и круче скаты кровли, тем сильнее продувается кровельное покрытие, и тем холоднее получается конструкция. При очень малых углах наклона, таких как, например, у крыш в стиле Шале, потери тепла минимальны, даже при отсутствии потолка и утеплителя. Но данный тип стропильной системы требует обязательной укладки балок потолочного перекрытия, а кроме того, схема Шале придумана для местности с сухим, холодным и ветреным климатом, поэтому в условиях средней полосы России ее эффективность будет заметно ниже.

В теории можно подобрать оптимальный вариант наклона двухскатной крыши, но на это потребуются очень серьезные затраты и глубокие знания, поэтому чаще всего дома без потолков строят по старинке, предпочитая просто более основательно утеплять кровлю.

Утепление крыши-потолка без чердака

Основное отличие построения теплого слоя на крыше, в условиях отсутствия чердачного помещения, заключается в том, что подкровельную поверхность и верхнюю часть стен утепляют одним слоем, без разрывов. Схема построения кровельного пирога без чердака и потолка приведена ниже.

Система укладки утеплителя, чаще всего это полиуретан или минеральное волокно, во многом схожа с классическим вариантом теплой кровли. Наиболее важные моменты утепления:

• Между кровельным покрытием и слоем утеплителя с зазором в 2-3 см на контррейке уложена парогидроизоляционная пленка. Благодаря продухам под софитами и вентиляционным окнам водяные пары, пробившиеся через слой утеплителя и наружное покрытие, эффективно удаляются в атмосферу;
• С внутренней стороны утеплитель зашит односторонней пароизоляцией. Благодаря наличию вентканалов между пленкой и облицовкой пары удаляются из помещения;
• Пароизоляция укладывается по всей плоскости утепления. Отсутствие потолка позволяет уложить теплоизоляцию от конька до стен.

Поэтому для утепления крыш без потолка чаще всего используют полиуретановую пену, которую можно нанести одним сплошным ковром, как на фото.

Из-за отсутствия потолка между пространством крыши и жилым помещением количество водяных паров возрастает в разы. Поэтому приходится ставить дополнительные вентиляционные стойки для осушения, как наружных, так и внутренних каналов удаления влажного конденсированного воздуха.

Материал подшивки крыши-потолка

Чтобы уменьшить потери тепла через поверхность крыши, плоскость утеплителя рекомендуется зашивать вспененным полипропиленом с фольгированной поверхностью.

Если дом без потолка строится в теплом климате с интенсивной солнечной радиацией, то зачастую укладывают и второй слой пленки с фольгой, но уже под наружную гидроизоляцию кровли.

Со стороны жилых комнат

Чтобы утеплить потолок с внутренней стороны жилого помещения, применяют 2 метода. Первый из них подразумевает монтажные работы теплоизоляционных материалов прямо на внешний слой перекрытия, используя клейкий состав или другие фиксирующие детали.

Второй метод подразумевает установление обрешётки под будущий мотаж гипсокартоном, вагонкой или панелями из пластика. В такой ситуации утеплительный материал надо устанавливать между основных элементов потолочного каркаса. Такая технология применима абсолютно при любом виде перекрытий на поверхности потолка.

Обе техники утепления обладают довольно хорошими теплоизоляционными свойствами, несмотря на то что толщина слоя является ограниченной, так как необходимо сохранить в помещении максимум свободного пространства.

Как правильно сделать обрешетку

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.

Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

Внутренняя отделка потолка-крыши

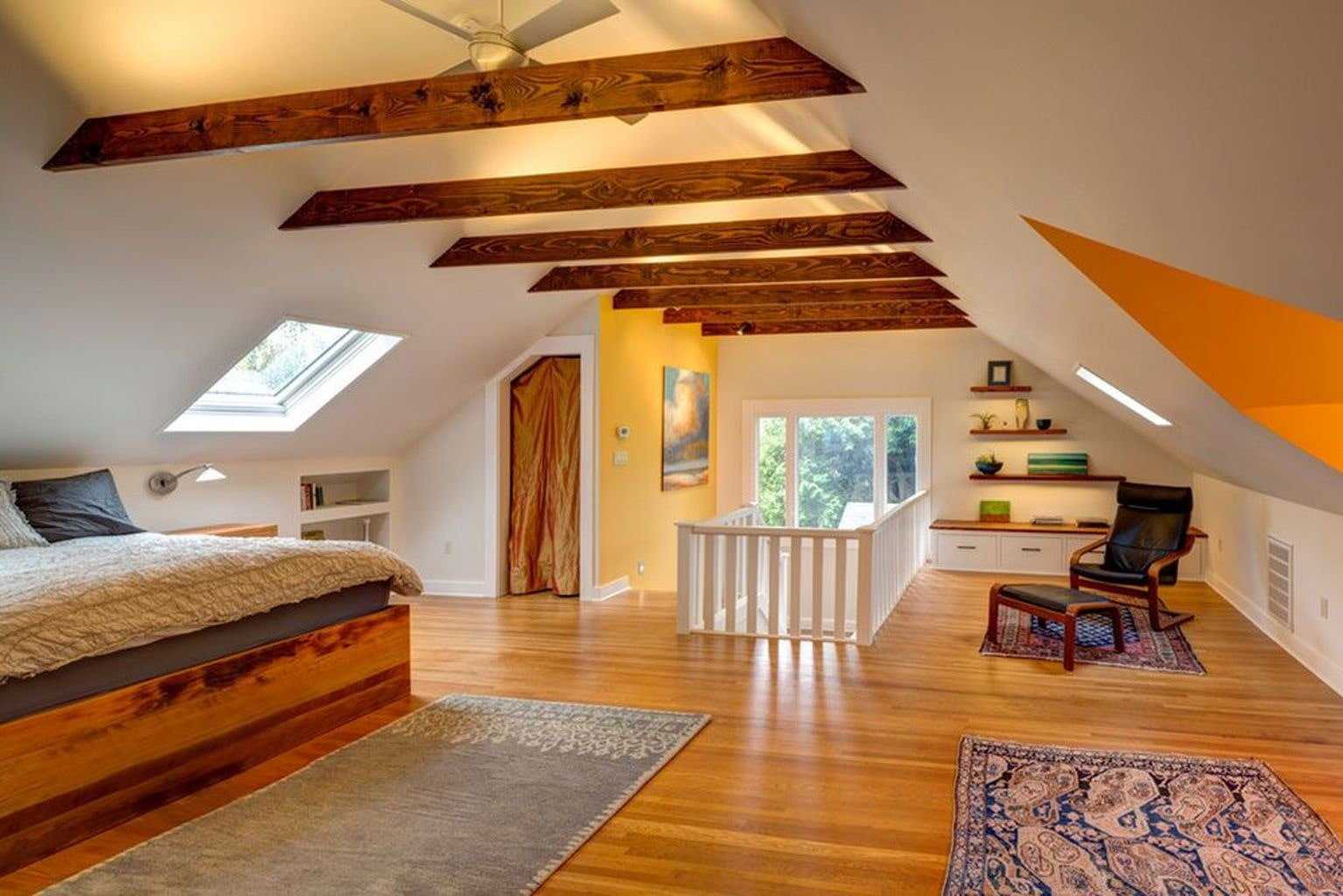

Если в вашем доме крыша без чердака, то появляется хорошая возможность поэкспериментировать с оформлением дизайна и интерьера. Из-за того, что внутренняя высота помещений становится больше, появляется ощущение больших объемов и неограниченного пространства. Такие помещения дизайнеры рекомендуют оформлять в светлых тонах.

Традиционно для отделки стен и кровельных поверхностей изнутри используют древесину или гипсокартон. Стилей дизайна может быть множество от тирольского до ампира. Поверхности можно покрывать декоративными штукатурками, оклеивать обоями, красить, вскрывать лаком по морилке, обжигать древесину, выделяя текстуру материала. Мощные стропильные балки создают визуальное ощущение присутствия в старинном замке, подчеркивают величие и монументальность постройки.

Летом дом с теплой крышей без потолка будет сохранять прохладу, поэтому такое оригинальное решение часто используется при строительстве дач и загородных коттеджей.

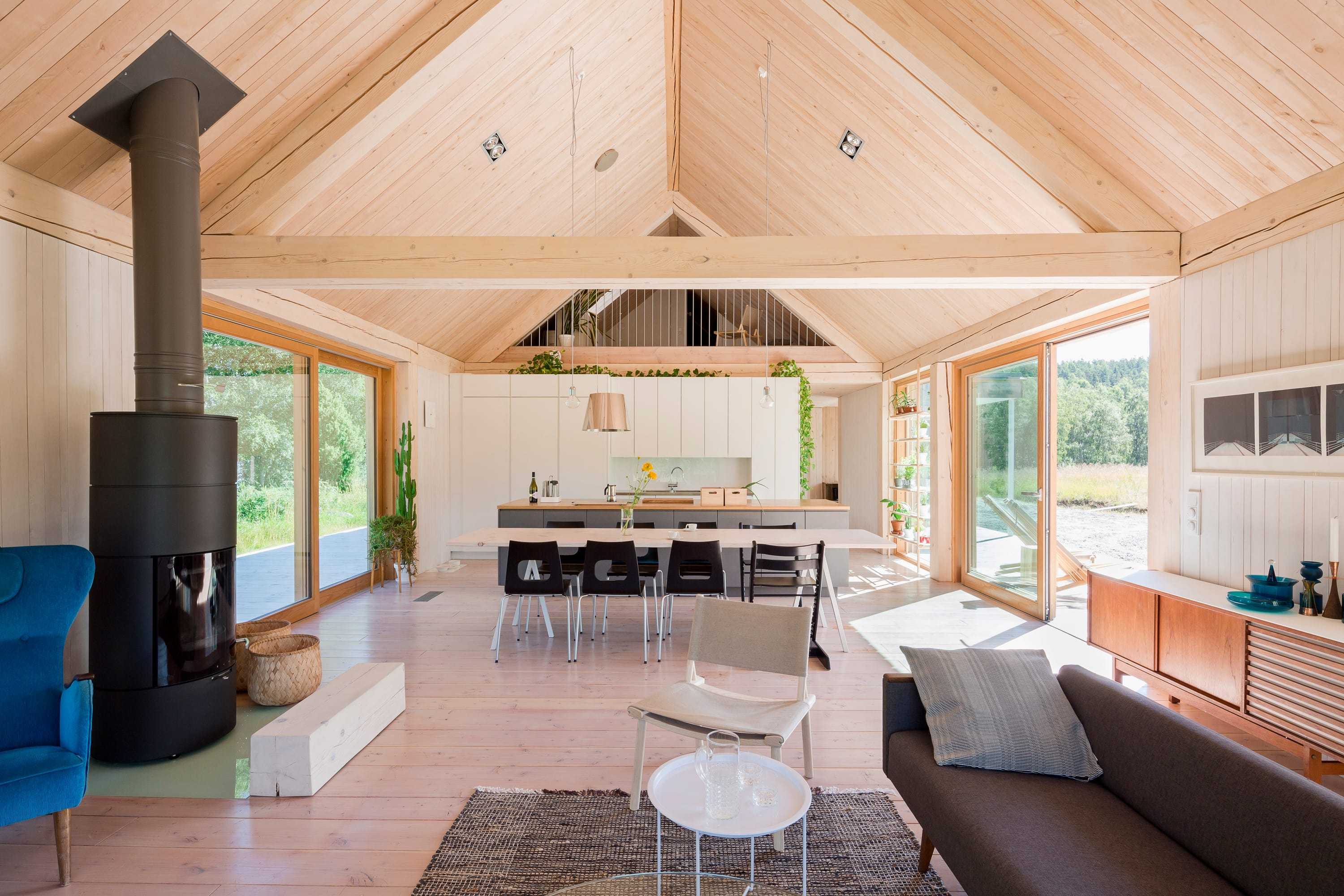

Интерьер помещений при обустройстве кровли без потолка должен делать акцент на консервативном оформлении. Хай-тек или минимализм будут неуместны, а русская классика, арт-нуво или баухауз хорошо адаптируются в деревянных элементах конструкции. Причем древесина должна преобладать во всем, начиная от оформления стен, и заканчивая отделкой лестниц и внутренних кровельных поверхностей.

А главное с точки зрения комфортности преимущество кровли без потолка – в таком доме можно не ограничивать количество окон. Величина естественного светового потока будет ограничиваться только длительностью светового дня. Ведь окна можно сделать не только в стеновых проемах, но на фронтонах и на самой кровле, и все солнечные лучи будут попадать в помещение.

Home and Garden

Кто-нибудь делал открытый верх, без потолка?

Строим дом. Хочется, чтобы потолок был необычный, открытый верх — без потолка. Чтобы было видно потолочные балки.

Но с нашим климатом, возможно, это будет слишком холодно?

Что скажете, кто-нибудь делал открытый верх, без потолка?

Информация об этом сообществе

• Цена размещения 50 жетонов
• Социальный капитал9 473
• Количество читателей
• Длительность 7 часов
• Минимальная ставка 50 жетонов
• Посмотреть все предложения по Промо

• 16 комментариев
• —
• Оставить комментарий

С точки зрения тепла — не существенная разница, а вот с точки зрения конструкции — усложнение на порядок.

Одно дело утеплить потолок, и совсем другое дело утеплять крышу. Замуровать несущие конструкции — стропилы — очень стремное дело. Чуть косяк в конструкции, они начнут подгнивать, а ты про это даже не будешь знать.

В общем, лично я, построивший не одно строение, не стал бы так усложнять конструкцию ради антуража. Балки можно выдвинуть в интерьер в менее критичных решениях.

Сейчас становится все популярнее конструкция дома, в которой не предусмотрено чердачное помещение. В этом случае, крыша служит одновременно и как потолок, а дом без чердака будет выше и просторнее. Однако, такое решение вызывает некоторые сложности в плане сбережения тепла и обустройства соответствующей теплоизолирующей конструкции.

Соединение стропил на коньке крыши

1. Стропила соединяются встык. Верхний торец стропильной ноги обрезается под углом, равным углу уклона кровельной поверхности, затем упирают обрезанную балку в другую ногу системы стропил. На этой балке также должен быть вырезан угол по углу ската, но в обратном направлении. Проще и быстрее будет, если заранее создать шаблон из фанеры или картона, так как одинаковых срезов нужно будет делать много — по общему количеству стропил в конструкции. Иногда, чтобы обеспечить в месте упора требуемое напряжение, стропила обрезаются сразу при сборке конструкции. В этом случае одним резом пропиливаются сразу две балки, поэтому оба реза максимально плотно прилягут друг к другу. Следующая операция – соединение стропил длинными гвоздями, скобами, хомутами или другими метизами. В ходе реализации этого метода соединения дополнительно можно использовать стальные или деревянные пластины-накладк. Их крепят на болты на гвозди, которые вбивают в стык;
2. Стропила монтируются на прогон конька, поэтому высокая надежность крепления обеспечена. Почти все операции повторяют предыдущий способ, кроме того, что коньковая балка монтируется не так. Часто требуется установка и опорных балок, что ограничивает возможности свободного пользования подкровельным пространством. И внешне система балок выглядит не очень привлекательно. Но такое решение позволяет монтировать каждую пару стропил сразу на месте сборки системы, без предварительной подготовки и заготовки шаблона. Верхний торец стропильной балки при таком монтаже будет упираться в конек, нижний конец будет опираться на мауэрлат;
3. Стропила фиксируются на конёк внахлест. Фиксация похожа на технологию предыдущего решения, но верхний торец стропильной ноги крепится внахлест, а не встык. Стропило примыкает к мауэрлату и коньку не торцами, а боками. Крепление проводится при помощи болтов или шпилек.

Выбор утеплителя

Утепляющих материалов на рынке представлено очень большое количество. Выбирать нужно исходя из ваших финансовых возможностей, но, в первую очередь нужно учесть, что такая кровля должна быть очень теплой, так как дополнительной защиты от холода в виде чердака уже не будет. Поэтому, выбирать лучше из проверенных временем и достаточно эффективных вариантов:Любой из данных теплосберегающих материалов обладает характерными плюсами или минусами, однако, все они могут обеспечить качественное утепление кровли, одновременно служащей потолком жилого помещения. Для монтажа этого вида теплоизоляции понадобится приобрести дополнительно особенную пленку – мембрану. Которая пропускает влажный воздух только в одну сторону. Кроме пароизоляционной мембраны, понадобится и плёнка для гидроизоляции теплоизолятора с наружной стороны. Они необходимы для того, чтобы обеспечить сохранность утеплителя и продления его срока службы. Пленки предотвращают попадание воды в утепляющий слой и деформацию минваты в следствии намокания.Укладывается минеральная вата в проёмы стропильной системы таким образом, чтобы между плитами утеплителя и стропилами не оставалось зазоров. С наружной и внутренней сторон вата закрывается пароизоляционной и гидроизоляционной пленкой. С внешней стороны, под кровельным материалом, обязательно наличие вентиляционного зазора, позволяющего отводить наружу излишки влажного воздуха.

По своему составу, это практически родственник пенопласту. Метод изготовления материала другой, но, внешне и по своим свойствам эти утеплители очень похожи. Дополнительных материалов в виде пленок или мембран здесь не потребуется. Можно использовать такое утепления как при внешних работах, так и при утеплении изнутри.Монтаж осуществляется в проемы между стропильными досками на клей или, что бывает чаще – на монтажную пену. Ей же заполняются все промежутки между отдельными плитами и остальные зазоры. Стоит помнить, что слой пеноплекса, обеспечивающий одинаковую изоляцию по сравнению с минватой будет намного тоньше.

Двухэтажные проекты. По городам и весям нашей страны всё больше встречается домов с плоской крышей. В чём же секрет их популярности, почему мнение о том, что такой вид кровли не для нашего климата, начинает откровенно игнорироваться. Чтобы ответить, познакомимся с темой поближе.

1. Одноэтажные дома
2. Двухэтажные проекты
3. Вариант двухэтажного дома в модном стиле Hi-Tech
4. Достоинства и недостатки плоской крыши
5. Постройка жилища с применением бруса
6. Клееный брус в домах с плоской крышей
7. СИП-панели в строительстве домов с плоской крышей
8. Газобетон в строительстве домов с плоской кровлей
9. Модульные дома

Расчет

Перед началом работ нужно сделать расчет конструкции. Вычислять сечения всех элементов не имеет смысла. В большинстве случаев их можно принять конструктивно:

• мауэрлат — 150х150 мм;
• стойки — 100х150 или 100х100 мм в зависимости от сечения стропил;
• подкосы — 100х150 или 50х150 мм с учетом удобства соединения со стропилами;
• затяжки — 50х150 мм с двух сторон;
• прогоны — 100х150 или 150х50 мм;
• накладки толщиной от 32 до 50 мм.

Расчет обычно выполняют только для стропильных и накосных ног. Требуется подобрать высоту и ширину сечения. Параметры зависят от:

• материала кровельного покрытия;
• снегового района;
• шага стропил (подбирается так, чтобы было удобно укладывать утеплитель, для минеральной ваты между элементами в свету должно оставаться 58 см);
• пролета.

Подобрать сечение стропил можно с использованием общих рекомендаций. Но в этом случае рекомендуется делать небольшой запас.

Расчет обычно выполняют для стропильных ног

Если вы предполагаете сделать теплую крышу, то высоту сечения ног подбирают с учетом толщины утеплителя. Смонтировать его нужно так, чтобы он не выступал выше несущих балок. Также нужно учесть, что для минеральной ваты делается вентиляционный зазор 2—4 см между ней и покрытием. Если высоты стропил для этого недостаточно, предусматривается установка контробрешетки (контррейки).

Стропильная система

Правильный состав теплого пирога
