Терморегулятор для теплого пола: какой лучше выбрать

Современные типы термостатов

Существующие типы термостатов предусматривают следующие их характеристики:

• способ установки;
• тип температурного датчика;
• набор функциональных возможностей;
• вид отопительного котла.

По типу монтажа устройства подразделяются на встроенные (локальные) и удаленные (комнатные). Последние сегодня весьма востребованы, поскольку позволяют управлять системой дистанционно.

• Механический термостат для котла отопления наиболее прост, весьма надежен и неприхотлив как к условиям эксплуатации, так и к уходу за ним. К тому же и стоимость его ниже, чем у других разновидностей.
• Электронные термостаты имеют более высокую цену, однако и достоинств у них больше. Сложнее программируемое управление, однако оно позволяет вести более точную регулировку.

Если говорить об исполнении, то по нему выделяют следующие типы:

• проводные;
• беспроводные.

Последние более удобны в использовании, поскольку их можно в определенных пределах перемещать по комнате, ведь  передача данных ведется по высокочастотной связи.

Комнатный термостат для котла включает и отключает отопление по мере возникновения такой необходимости. Включение происходит при опускании температуры ниже установленной, когда же заданная температура достигнута, — отопление отключается.

Большинство моделей современных термостатов успешно управляют котлами, работающими на твердом, жидком, газовом топливе или электричестве. Правда, и сами котлы должны относиться к современным образцам.

Механический терморегулятор для теплого пола

К наиболее простейшим устройствам относятся комнатные механические терморегуляторы, оборудованные панелью ручного управления. Данная панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена температурная шкала. Включение и выключение прибора осуществляется с помощью специальной клавиши.

При решении вопроса какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие в механических устройствах какой-либо электроники. Для работы этих приборов не требуется электрическая энергия, хотя у многих моделей на панелях имеются световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оборудованы механическим таймером, устанавливающим время работы теплых полов в определенное время.

Температуру воздуха в помещении измеряет специальный встроенный датчик температуры для терморегулятора теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под действием окружающей среды они способны изменять объем или форму. То есть, при достижении нужной температуры, электрическая цепь начинает замыкаться или размыкаться. При этом температура самих нагревательных элементов не контролируется.

Таким образом, механическое регулирующее устройство способно поддерживать нужную температуру пока оно не будет выключено. В случае необходимости достаточно вновь включить терморегулятор и подождать нагрева элементов теплого пола.

Терморегулятор какой фирмы лучше выбрать

На мировом рынке представлено огромное количество производителей, их продукции из разных стран. Это существенно затрудняет выбор для потенциальных покупателей, поэтому начать обзор стоит с лидирующих компаний по разработке и выпуску качественных современных терморегуляторов. С учетом экспертных оценок были выявлены следующие достойные кандидаты:

• Devi – компания из Дании, основанная в 1942 году. Полное ее название Dansk El-Varme Industri. Сначала производство было направлено на выпуск нагревательных элементов для промышленности. С начала 60-х годов ассортимент начал расширяться. Сегодня компания входит в список лидеров мирового рынка в сфере электрического обогрева.
• Mondial Electronics Co – китайский производитель и поставщик продукции из разных сфер. Хорошо себя зарекомендовала бытовая электроника, бытовая техника для легкой промышленности. При хороших качественных характеристиках товары предлагают по низким ценам.
• RTCElectronics – компания из Южной Кореи, специализирующаяся на разработках электроприборов домашнего, промышленного предназначения. Тесно сотрудничая с российскими специалистами, продукция адаптирована под потребности отечественного рынка.
• Techem – крупнейший европейский производитель приборов и устройств для автоматизированного учета потребления газа, воды, электроэнергии, тепла. Главный офис находится в Швеции.
• Valtec – интернациональная торговая марка, принадлежащая группе российских и итальянских специалистов. Основная деятельность заключается в создании инженерной сантехники, адаптированной к российским системам водо-, теплоснабжения. Товары под этим именем находятся в пределах шаговой доступности для покупателей практически в любом регионе России.
• Квочка – украинская компания, ведущая деятельность в сфере пищевой промышленности. Для комфорта домашней птицы создается корм, отдельно разрабатываются терморегуляторы для обеспечения комфортных условий инкубаторов. Подобные устройства простые по функционалу, недорогие по расценкам.
• Terneo – торговая марка принадлежит компании DS Electronics, главный офис которой находится в Киеве. С 2003 года активно ведутся разработки и выпуск терморегуляторов, а позже реле напряжения. С учетом новых технологий, запросов покупателей, постоянно выпускаются усовершенствованные приборы. Продукция активно экспортируется в страны СНГ и ЕС.
• Ranco – итальянская компания, разрабатывающая высокотехнологичные компоненты для штампов и пресс-форм. Ассортимент предлагает термостаты, датчики реле. В Европе и штатах это имя считается синонимом надежности.
• Tetra – немецкая компания, основанная в 1940-х годах. Сегодня по праву считается пионером аквариумистики. Продукция представлена в виде кормов, аквариумов, специальных устройств для комфортного пребывания рыб (нагрев, освещение, фильтрация и др.).
• Xilong – китайская компания, выпускающая недорогое оборудование для аквариумов. Здесь можно найти все для содержания разных декоративных рыб, начиная от кормов, заканчивая специальными электронными приборами. Это профессиональный производитель с собственной запатентованной технологией производства.

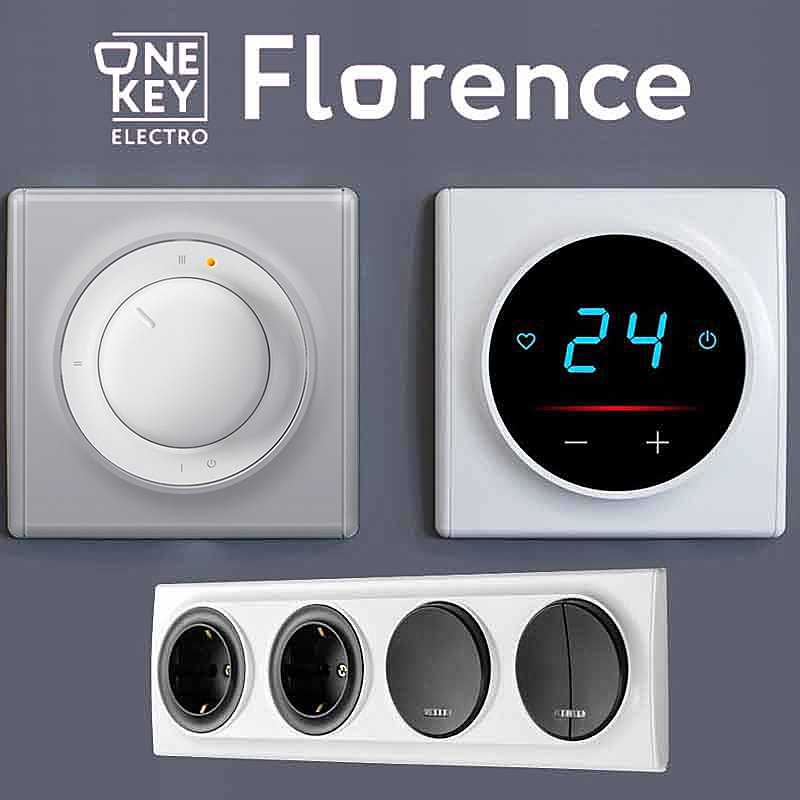

Внешний вид и классификация

На рынке в сегменте теплых полов представлен огромный выбор терморегуляторов, поэтому можно выбрать прибор любого цвета и формы, с начинкой любой сложности и стоимости.

Термостаты для теплого пола бывают механические и цифровые. Электронными можно управлять кнопками, с помощью пульта управления дистанционно или с сенсорной панели.

Некоторые электронные терморегуляторы можно программировать, а есть простые – с кнопкой включения и выключения.

Существуют приборы со шкалой выбора нужной температуры и с дисплеем показаний на данный момент времени.

Недорогие механические терморегуляторы надежны, в случае поломки поддаются ремонту.

Их основное неудобство – невозможность понять и увидеть, какая температура пола имеется в настоящий момент. Только прикосновением можно проверить, работает ли система.

Самыми востребованными у продавцов считаются простые электронные терморегуляторы с дисплеем и датчиком пола, потому что они сравнительно недороги, надежны и управлять ими могут даже пожилые люди.

На простых цифровых терморегуляторах с дисплеем, всегда можно увидеть текущую температуру обогрева.

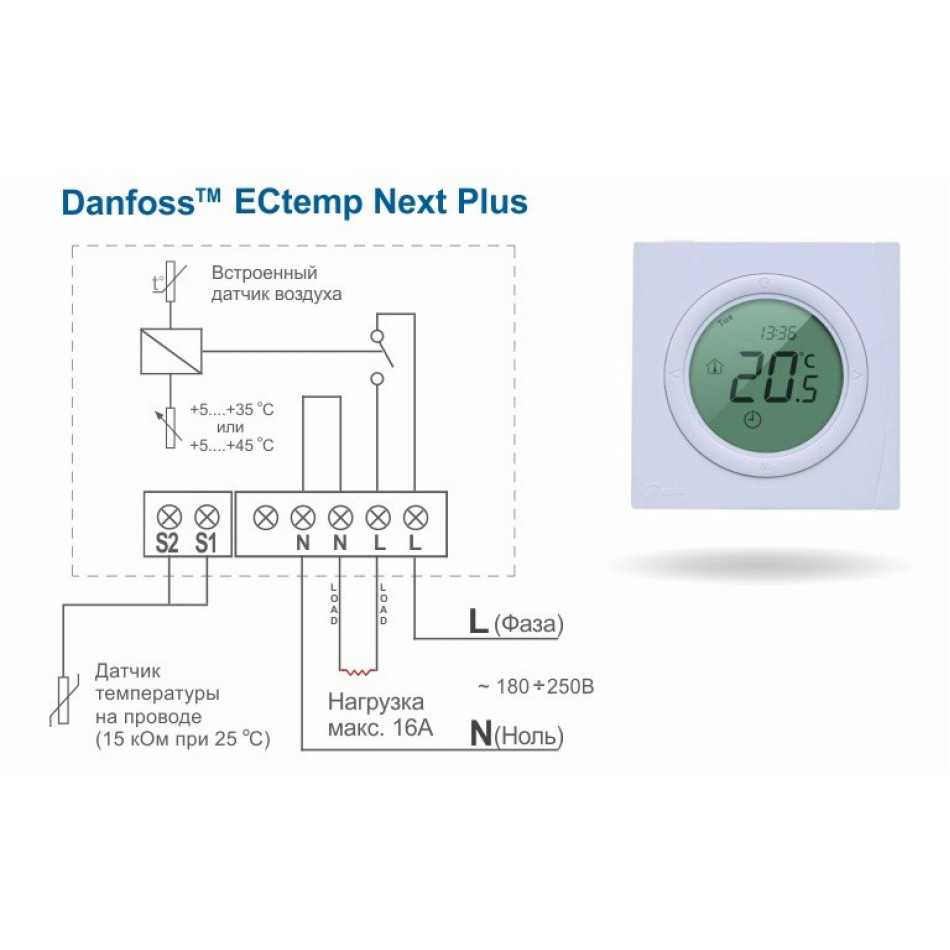

В комплект теплого пола входят датчики температуры теплого пола и воздуха, вместе и по отдельности, а также инфракрасные.

Двухуровневый (с двумя типами датчиков) терморегулятор в некоторых случаях более экономичен, потому что он не позволяет комнате перегреваться, так как контролирует температуру не только нагревательных элементов, но и температуру воздуха в помещении, и отключается при достижении оптимальной температуры любым из датчиков.

Инфракрасные датчики хороши тем, что их не обязательно крепить на полу — можно монтировать на большом расстоянии от термостата и использовать для настройки всей системы обогрева. Рекомендуются для ванных, саун, душевых и других помещений, где бывает высокая влажность.

Инфракрасные датчики лучше использовать в помещениях с повышенной влажностью (сауна, душевая и т.д.). а сам термостат располагать в сухом месте, чтобы влага не повредила прибор.

• по методу установки — внутренние и внешние,
• по «начинке» — цифровые и аналоговые.

Цифровые датчики отличаются большей точностью, не так подвержены искажению данных от разного типа помех.

Датчики для определения температуры воздуха или термостаты со встроенным датчиком располагают обычно в немного затемненном месте, подальше от источников тепла и вне зоны, нагреваемой прямыми попаданиями солнечных лучей, на высоте примерно полтора метра.

Внутренние датчики, располагаются в толще пола рядом с нагревательным кабелем, матами или пленкой. Данные с этого датчика передаются на монитор прибора.

Подключать датчики температуры можно напрямую к терморегулятору или расположить между ними коммутационную коробку.

Может ли работать теплый пол без терморегулятора?

Можно обойтись, но это неэффективно, потому что функцию прибора придется взять на себя и включать или отключать всю нагревательную систему вручную.

Выход терморегулятора из строя или его отсутствие сразу же приводит к перерасходу электроэнергии, а порой и к поломке в самой системе обогрева.

Поэтому лучше заранее оценить предстоящий режим работы теплого пола и приобрести в каждое помещение прибор с необходимыми функциями.

Экономичность терморегулятора

Экономия энергии при использовании терморегулятора зависит от типа прибора и достигает 70%.

Обычно для маленьких помещений (ванная, туалет) выбирают простой механический или электронный терморегулятор с минимумом функций. Помещение используется не по графику, там должно быть тепло и днем и ночью.

В больших помещениях гораздо эффективнее использовать программируемый терморегулятор, осуществляющий контроль по нескольким параметрам в разное время суток.

Чем больше параметров задействовано, тем большую, экономию электроэнергии можно получить.

Исследования показали, что терморегуляторы дают разную экономию:

• Непрограммируемые — до 30%,
• Программируемые — до 70%.

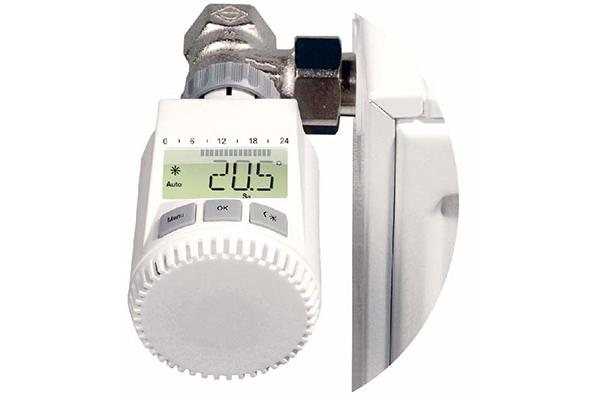

Лучшие терморегуляторы для батарей отопления

Далеко не все приборы для отопления жилых помещений комплектуются терморегуляторами, что требует дополнительного приобретения такого помощника. Сделать это необходимо в первую очередь по причине экономии. Кроме того к одному прибору можно подключать сразу несколько бытовых устройств. Чаще всего терморегуляторы для котлов отопления комбинируют с теплым полом и другим оборудованием. В рейтинге будут представлены лидеры по спросу, положительным откликам, качеству и цене.

Techem HKR

Первостепенная задача этого агрегата – регулирование серийных вентилей отопительного оборудования во внутренних помещениях. Для удобства эксплуатации предусмотрен большой дисплей с подсветкой. Автономность обусловлена наличием 2 батареек Mignon. Моментальная регулировка температуры экономит затраты электроэнергии, режим работы можно программировать под собственные запросы. Система защиты и безопасности в данном случае – это регулярное самотестирование для профилактики отложений извести, заеданий вентилей. Среди дополнительных функций – режим «Отпуск», «Вечеринка», защита от детей, от замерзания.

Достоинства

• Универсальность подключения;
• Автономность;
• Большой информативный дисплей;
• Установка температуры комфорта;
• Дополнительный функционал;
• Хорошая система защиты.

Недостатки

Слишком мелкий шрифт инструкции.

Достойным предложением на рынке считаются любые виды термоконтроллеров марки Techem. Специалисты подчеркивают надежность конструкции, долгий срок службы.

Valtec угловой ½

В данном случае терморегулятором выступает угловой клапан, позволяющий в автоматическом режиме контролировать расход теплоносителя через прибор отопления. Основное требование от производителя – установка в систему с максимальной рабочей температурой 110 °С, давлением до 10 атмосфер. Точность поддерживаемой температуры соблюдается вплоть до 1 °С. Полусгон способствует монтажу/демонтажу без вмешательства в трубопровод.

Достоинства

• Компактность;
• Легкий монтаж;
• Можно ремонтировать;
• Срок службы до 30 лет;
• Качество изготовления;
• Низкая цена.

Недостатки

• При давлении воды свыше 10 бар может затопить квартиру;
• Возможен брак.

Марка Valtec пользуется доверием специалистов в области сантехники. Этот предохранительный клапан демонстрирует полную безопасность, функциональность, если следовать условиям монтажа к отопительным устройствам. В редких случаях попадается брак, из-за чего такой терморегулятор для воды не выдерживает давления/температуру и пропускает воду.

Лучшие климатические комплексы

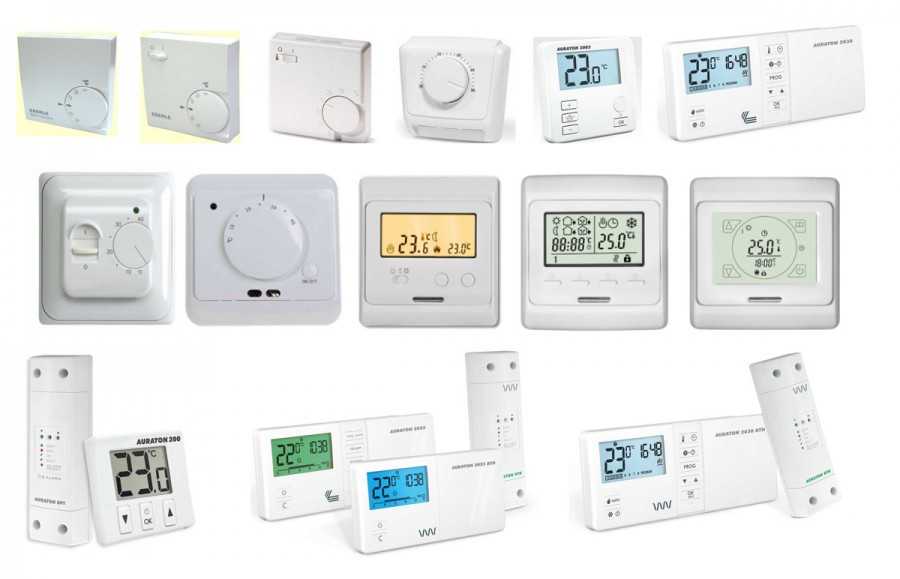

Разновидности термостатов

Далее мы будем разбираться в разновидностях комнатных термостатов. Для начала рассмотрим их деление по типу подключения – они могут быть беспроводными и проводными. Самые простые терморегуляторы подключаются к котлам с помощью проводной линии связи – чаще всего это двухпроводный кабель небольшого сечения. Токи здесь слабые, поэтому особой необходимости использовать толстые провода нет.

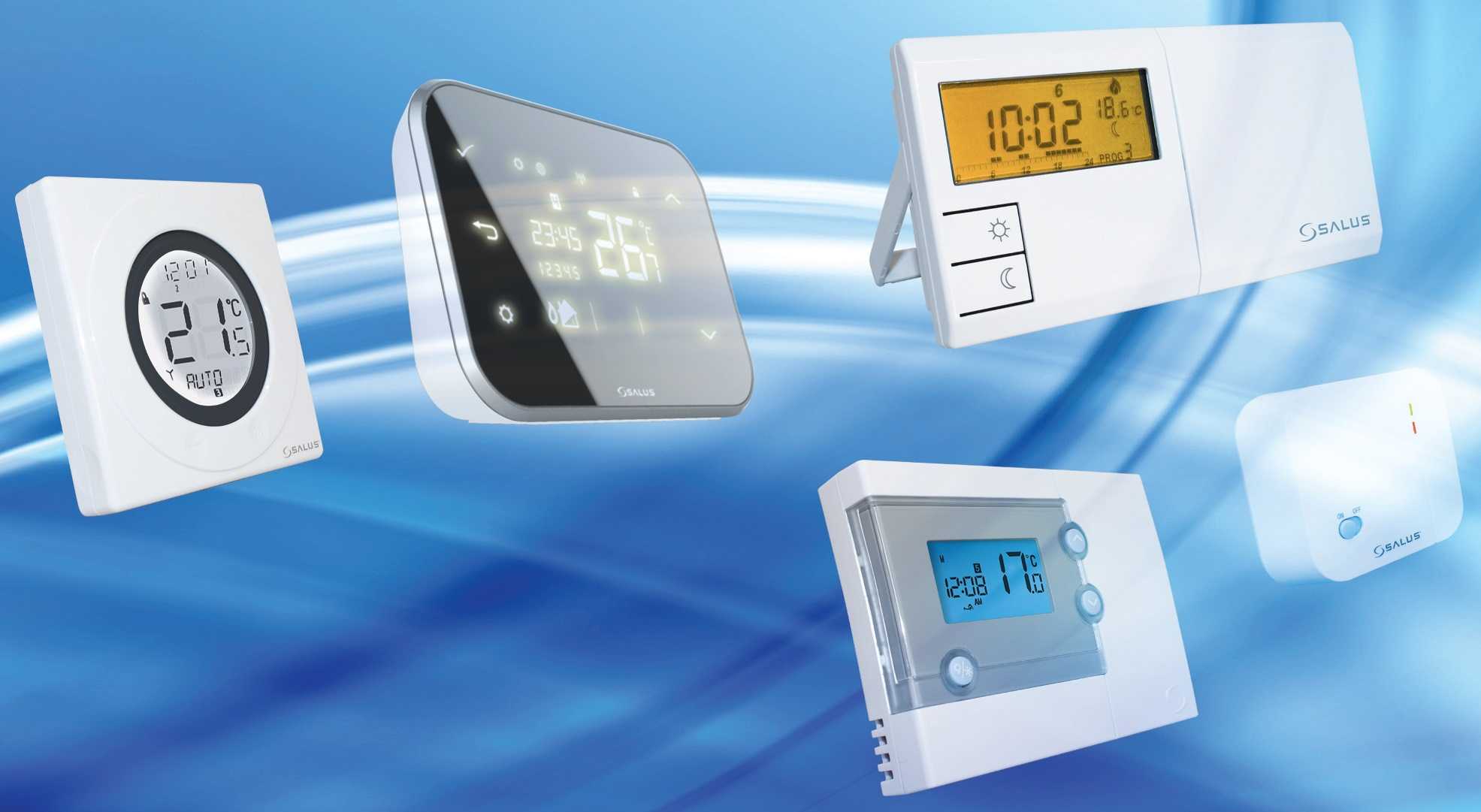

Беспроводной термостат удобен тем, что не требует укладки проводов. Радиус действия в пределах прямой видимости составляет около 100 метров, этого хватит для большинства квартир и домов (даже с учетом многочисленных стен). Применение беспроводного комнатного термостата не требует прокладки соединительного кабеля – достаточно просто установить блок в любом удобном месте.

Беспроводные терморегуляторы рекомендованы к применению в домах и квартирах с уже сделанным ремонтом, когда некуда спрятать провода.

Механические модели очень просты в использовании.

Комнатные термостаты подразделяются на еще две категории – механические и электронные. Первые построены на основе механического термоэлемента, управляющего механическими контактами. Главным достоинством такой схемы является ее простота, недостатком – низкая точность температурного контроля. Кроме того, данные приборы подходят далеко не ко всем отопительным котлам. Приобретая термостат комнатный механический, не забудьте прояснить вопрос совместимости.

Электронные комнатные термостаты создаются на основе электрических термоэлементов. Они характеризуются повышенной сложностью, но отличается высокой точностью температурного контроля. Они подходят ко многим отопительным котлам, в отличие от своих механических аналогов – это любые современные одноконтурные и двухконтурные напольные и настенные котлы с электронной начинкой.

Как настроить терморегулятор

Если у вас непрограммируемый терморегулятор, все довольно просто: нужно лишь повернуть переключатель, установив нужную температуру, или сделать это с помощью кнопок. В таком случае теплый пол просто нагреется до определенной температуры.

С программируемыми моделями все несколько сложнее, но в то же время и удобнее. Вы сможете настроить его так, чтобы ко времени пробуждения утром или приходу с работы пол уже был теплым. Иными словами, можно сделать так, чтобы система срабатывала утром с 6:00 до 8:30, а вечером – с 18:00 до 24:00. В остальное время «теплый пол» будет выключен, и это позволит сэкономить электроэнергию. Кстати, разные настройки можно будет задать по дням недели – например, чтобы в выходные теплый пол работал на протяжении всего дня.

Можно настроить терморегулятор так, чтобы теплый пол включался в определенное время

При настройке любого программируемого терморегулятора нужно соблюдать определенную последовательность действий. Ниже мы предлагаем общую схему действий, а более конкретные шаги вы сможете найти в инструкции к вашему устройству.

1. Установите день недели и текущее время.
2. Проверьте в меню, какой из датчиков температуры включен. Обычно по умолчанию активирован лишь датчик температуры воздуха, но при наличии нескольких мы рекомендуем включить и выносной датчик температуры пола – так температура будет точнее.
3. Выберите в меню раздел настройки периодов времени. Обычно у программируемых моделей есть 4 периода: «Утро», «Ночь», «Дома», «Вне дома». Выберите один из них, настройте точное время периода, задайте температуру и подтвердите свой выбор.
4. То же самое нужно выбрать и для выходных дней. Можно настроить работу терморегулятора так, чтобы теплый пол работал с утра до вечера, а ночью был выключен или работал на «минимуме».

Некоторые терморегуляторы имеют датчики температуры теплого пола и общей температуры в помещении Вы можете выбрать и ручной режим, чтобы теплый пол имел постоянную температуру до тех пор, пока вы ее не измените. Хотя может показаться, что программируемые терморегуляторы слишком дорогие, потратиться на них все же стоит: благодаря ним вы значительно сэкономите электроэнергию.

По каким характеристикам выбирать термостат?

По мощности и количеству. Уточним: речь о мощности теплого пола, от которой зависит необходимое колличесво регуляторов. Дело в том, что значение так называемой коммутируемой мощности, на которую рассчитан конкретный регулятор, должно быть не меньше, чем мощность регулируемого участка системы обогрева.

Обычно коммутируемая мощность терморегулятора составляет 3 — 3,5 кВт. Вы найдете точные цифры в сопроводительных документах: в инструкции или техпаспорте. Например, для модели DEVIreg 535 активная максимальная нагрузка составляет 3,3-3,45 кВт.

Дальше придется изучить паспорт системы «теплый пол», чтобы узнать его общую мощность. Для этого умножаем количество квадратных метров площади под обогревом на удельную паспортную мощность пола (в Вт/кв.м).

Рассчитаем на наглядном примере

Например, дано:

• гостиная площадью 22 кв.м.;
• терморегулятор — допустим, приглянулся упомянутый уже DEVIreg 535 (максимальная коммутируемая мощность 3,45 кВт);
• использовать систему планируем как в режиме комфортного подогрева, так и для основного отопления.

В документах вычитали, что удельная паспортная мощность в первом случае составляет 120 Вт, во втором — 180 Вт.

Вычисляем общую мощность системы теплый пол:

• для подогрева в комфортном режиме: 120 х 22 = 2640 Вт (2,64 кВт);
• для полного обогрева: 180 х 22 = 3960 Вт (3,96 кВт).

Видим, что запас терморегулятора до 3,45 кВт покрывает потребности системы только при использовании в режиме комфортного подогрева полов. А вот на отопление его мощности не хватит. Что делать в этой ситуации?

Существует два варианта выхода из этой проблемы:

1. установить в систему дополнительно магнитный пускатель для защиты от перегрузки;
2. разделить комнату на зоны и на каждую установить отдельный регулятор температуры.

Советуем выбирать второй путь, и вот почему. Дело в том, что не вся площадь гостиной «одинаково полезна». Часть комнаты в любом случае занята мебельными конструкциями или диванами. Пол под ними не нужно греть так же старательно, как зону детских игр или самые часто проходимые маршруты. Участки под мебелью и неиспользуемые углы лишь слегка подогревают во избежание появления сырости. Поэтому использование раздельного управления тепловых зон очень кстати.

Преимущества термостатов

Монтаж этого устройства при автономной отопительной системе дает вам значительные преимущества:

• Если ваш котел работает на газе, то практика показывает, что экономия топлива может достигнуть 50%.
• Практически аналогичным образом обстоит дело с котлами на электрическом отоплении — плавная регулировка способствует сокращению потерь на сопротивлениях и сглаживании скачков напряжения сети.
• Установка термостата способна значительно продлить срок службы отопительной системы за счет оптимизации ее работы.
• Приобретя и смонтировав котел, вы избавитесь от необходимости часто его регулировать вручную, достаточно будет задать температурные параметры однократно.

Практика последних лет наглядно демонстрирует, что расходы на покупку термостата для котла компенсируются полностью при не слишком напряженном режиме работы примерно в течение 3-4 лет, после чего устройство дает уже чистую экономию. Учитывая постоянно растущие тарифы на электричество и цены на энергоносители, следует ожидать, что выгода от использования термостата в ближайшие годы станет еще более значительной.

Что вы думаете по этому поводу?

, нам важно Ваше мнение

Подключение комнатного термостата к газовому котлу Protherm

Провода от комнатного терморегулятора — термостата присоединяют к колодке клеммника обозначенного, как Х17 (на рис. черного цвета слева ) в отсеке 24 V панели управления газового котла Protherm Gepard (Panther).

Провода от контаков реле двухпозиционного термостата подключают на колодке к клеммам RT. Клеммы будут замкнуты проволочной перемычкой, которую необходимо убрать.

Колодка клеммника комнатного термостата с Алиэкспресс. Двухжильный провод от газового котла подключают к клеммам, обозначенным как COM и  NO. Какую жилу провода к какой клемме подключать значения не имеет.

Подключение комнатного термостата к другим моделям газовых котлов производится аналогично. Необходимо только найти расположение соответствующего клеммника на котле.

Функции термостата

Как можно было понять из предыдущего абзаца, термостат для котла отопления устанавливается для автоматизации работы отопительной системы, будь это поддержание температуры в помещении или, как сегодня часто делается, регулирование теплого пола. К тому же установка данного устройства выступает еще и своеобразной страховкой, поскольку, регулируя температуру теплоносителя, прибор предотвращает и возникновение аварии, связанной с перегревом системы.

Еще одна функция устройства — динамичное регулирование температуры котла соответственно уличной погоде. В этих целях к термостату подключают специального образца регулирующий тепловой датчик.

Для чего нужен?

Даже современные газовые котлы отечественного и зарубежного производства, как правило, имеют самую простую систему регулирования уровня нагрева теплоносителя. Пользователем выставляются параметры температурного режима посредством регулятора механического или электронного типа.

Датчиком осуществляется контроль нагрева жидкости в отопительной системе, подаются сигналы для отключения или включения подачи газа. Основной особенностью такого устройства является недостаточная эффективность, что объясняется отсутствием учёта температуры воздуха внутри обогреваемого помещения.

Монтажные работы по установке комнатного термостата выносного типа для газового котла станет актуальным при необходимости обеспечить максимально точную регулировку температурного режима. Установка специального датчика в помещении позволяет снизить топливные расходы примерно на 16-20%.

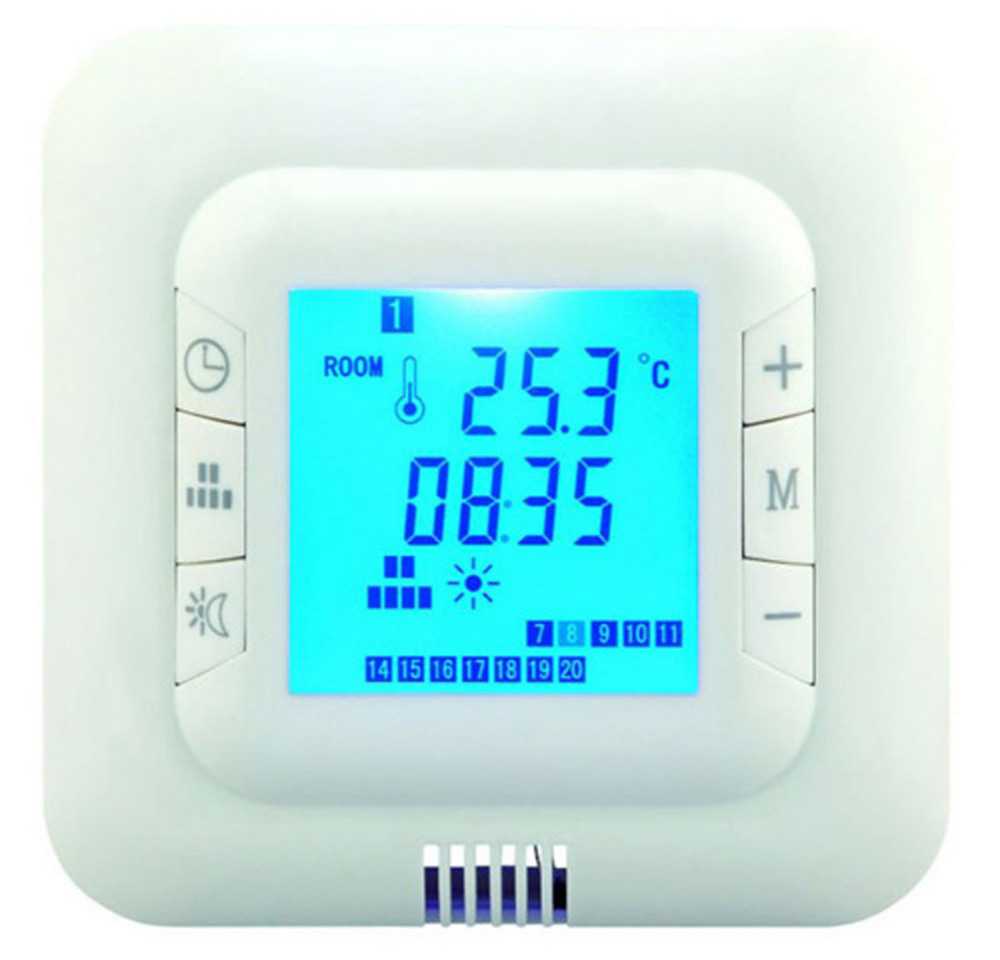

Настройка термостата котла

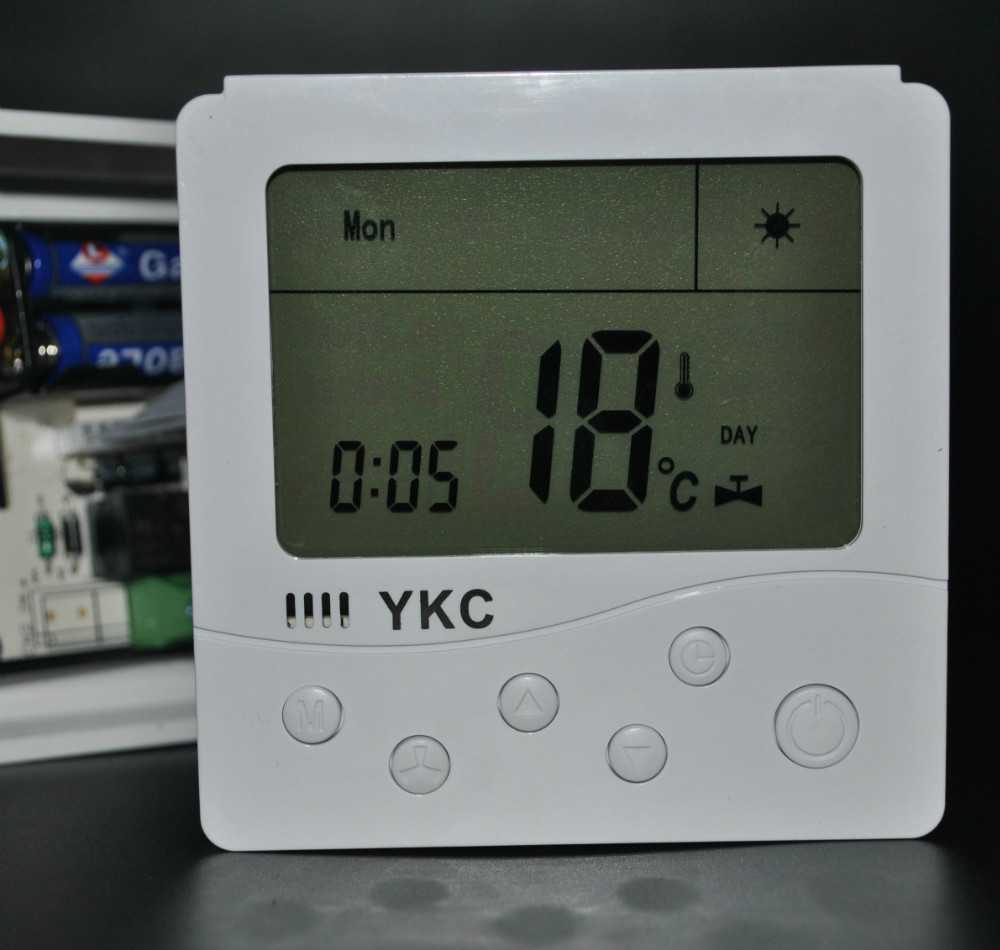

Поскольку инструкция к приобретенному на Алиэкспресс термостату на английском языке и не соответствует прибору, то пришлось найти видео по настройке комнатного термостата. Прибор на видео и его функции в точности такие же, хотя модель  называется по другому.

Рекомендую в настройках обязательно установить величину гистерезиса, функция dIF =0,5.

Вход в меню сервисных настроек: при выключенном приборе удерживаем кнопку «вниз» и нажимаем кнопку «вкл». На экране появляется обозначение первого пункта меню — функция dIF, и мигают цифры, показывающие её величину. Кнопкой «вниз» задаем новую величину =0,5 .

Для экономии газа очень рекомендую настроить на термостате недельное программирование температуры.

В таблице приведены заводские настройки температур термостата для недельной программы с комбинацией из шести разных временных периодов. В рабочие дни (Working Day): 1 — утро дома; 2 — ушли на работу; 3 — пришли на обед; 4 — ушли на работу с обеда; 5 — пришли с работы, вечер дома; 6 — ночь в теплой постели. Температуру и время можно изменить в настройках по своему усмотрению.

Учитывая наличие в доме пенсионеров, установил в настройках программы температуру 24 оС в дневные периоды, и 20 оС — в ночной период, во все дни недели. По контрольному термометру температура воздуха в помещении, где стоит термостат, поддерживается с точностью +/- 1 оС. В пределах 23-25 оС днем, и 19-21 оС ночью.

Ранее, газовый котел работал под управлением комнатного термостата с ПИ-регулированием. Колебания температуры воздуха были в два раза меньше.

Вход в меню настроек программирования: удерживать кнопку «М» до появления на экране «LooP».

Далее кнопками «вверх», «вниз» выбираем рабочие дни «1 2 3 4 5» или рабочие дни с субботой «1 2 3 4 5 6» или все дни недели «1 2 3 4 5 6 7». Если на этом этапе выбраны не все дни недели, то для выбора оставшихся дней недели нажимаем кнопку «М» многократно, пока на экране не появятся обозначения оставшихся дней: «6 7» (если на первом этапе были выбраны  «1 2 3 4 5») или «7» (если на первом этапе были выбраны  «1 2 3 4 5 6»).

Затем, кнопкой «М» выбираем период суток.  В выбранном периоде мигают цифры, показывающие температуру. Кнопками «вверх», «вниз» задаем температуру. Кнопками «часы», «вверх», «вниз»устанавливаем время начала периода. Кнопкой «М» переходим к следующему периоду.
