Топ-7 лучших токоизмерительных клещей: реальные отзывы, достоинства и недостатки

Меры безопасности при работе

Взаимодействие с любыми приборами, контактирующими с электричеством, требует соблюдения некоторых мер безопасности. Не являются исключением и рассматриваемые клещи. Во время активных действий, проводимых ими, запрещается:

  • при их подключении к токоведущим элементам дотрагиваться до открытых разъемов;
  • при работе под напряжением измерять сопротивление;
  • переключать диапазоны при нахождении проводника в инструменте;
  • превышать максимумы перегрузочной способности инструмента для некоторого диапазона.

С профессиональным инструментом в электроустановках с напряжением выше 1000 В работу проводят 2 работника: 1 с III группой и 1 — с IV.

Как пользоваться мультиметром – измерение напряжения, силы тока и сопротивления

Пресс клещи для обжима наконечников проводов

Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз

Что такое амперметр и как им проводить измерения?

Как пользоваться мегаомметром для измерения сопротивления изоляции кабеля?

Что такое петля фаза-ноль простым языком — методика проведения измерения

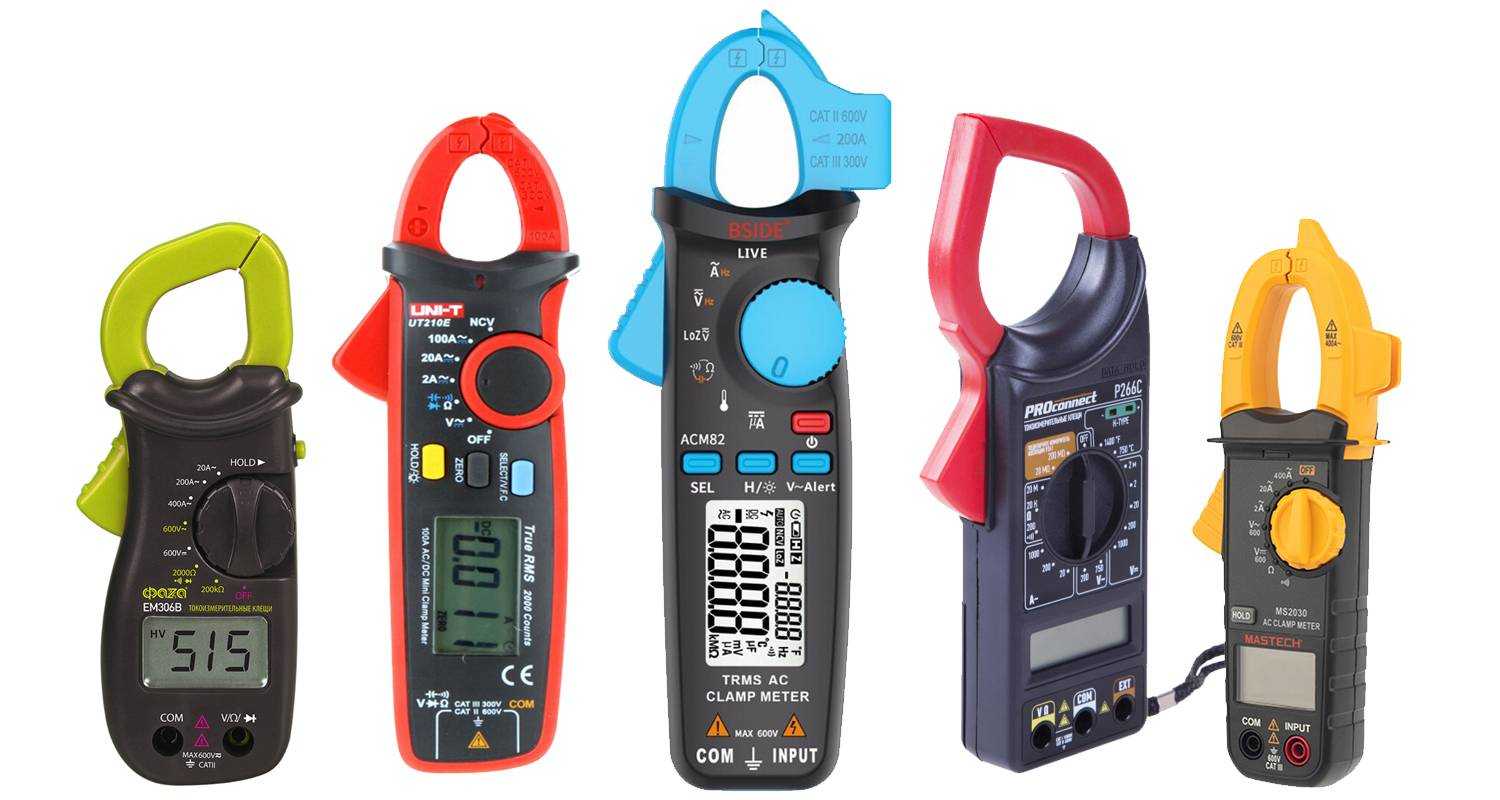

Какие существуют модели

В интернете и магазинах встречаются десятки различных инструментов, каждый отличается по техническим параметрам и области применения. Однако в токоизмерительных приборах деление происходит легко и понятно. Так как эти приборы покупаются для проведения физических операций с высоким напряжением, то первое чем отличаются модели – требованиям к технике безопасности. Так, например:

  • Одноручный инструмент предназначен для снятия показаний в электрических цепях, где напряжение редко доходит до 1000 В. Обладают специальной кнопкой, которая на время разъединяет магнитный провод трансформатора. Такие изделия имеют небольшую массу и направлены на применение одной рукой, что может быть удобно в некоторых случаях. Класс защиты дает возможность работать практически всем пользователям, после ознакомления с требованиями безопасности.
  • Двуручные модели используют тогда, когда необходимо снять показания с электрического прибора, выдающего от 2000 В. Такой вариант используется только профессиональными электриками, обладающие соответствующим разрядом и знаниями. Для обычного пользования такой инструмент не предназначен. Управление происходит двумя руками, так как рукоятка обладает большей длиной.

Также деление осуществляется по способу индикации силы тока:

  • Классические (аналоговые) приборы – в качестве индикации выступает стрелочка. Несмотря на то, что сейчас в моде электронные модели, аналоговые клещи не утратили своих преимуществ и до сих пор способны удивлять даже профессиональных пользователей. Главные плюсы такого устройства – небольшая инертность стрелки, что дает возможность проводить замеры коротких всплесков тока, а также полная автономность, так как схема не нуждается в постоянном питании. Но вместе с достоинствами есть и недостатки: такие аппараты нельзя подвергать механическим ударам, так как они обладают высокой чувствительностью, также без базовых знаний инструмента новичок не сможет провести точные замеры.
  • Электронные (цифровые) клещи – более современная модель, которая предназначена для точного измерения участка профессионалами и любителями. Главное достоинство — в том, что индикатор указывает фактическую величину без погрешностей и отклонений, поэтому человеку не надо преобразовывать полученное значение и искать все заново. Это мелочь, но она открывает больше технических возможностей и позволяет проводить замеры с максимальной скоростью. С таким прибором справится любой человек. Единственный недостаток цифровых электрических клещей – зависимость от батареи. Кроме того, не всё оборудование в магазине отличается качественной сборкой и элементной базой. Некоторые производители выпускают модели, обладающие слабой защитой от негативного воздействия электромагнитных полей, в конечном итоге это способно повлиять на качество проводимых измерений.

Измерение силы тока – лишь часть большой схемы, ограничиваться только этим знанием нельзя

Важно учитывать и другие технические нюансы сети. Производители это понимают, поэтому создали специальное оборудование, которое базируется на токоизмерительных клещах

Встречаются:

  • Фазометры – главное назначение определение фазировки токопроводящих кабелей в сложных сетях;
  • Ваттметры – предназначены для точного определения мощности цепи;
  • Вольтметры – измеряет фактическое значение напряжения;
  • Мегаомметры – такое устройство дает возможность постоянного контроля сопротивления, это необходимо учитывать при работе с цепями высокого напряжения.

Хоть прибор и продается в комбинированном виде, его надежность и точность сохраняется на высоком уровне, особенно если человек покупает инструмент у надежного и проверенного продавца. Тем более для измерения дополнительных значений используют отдельные клеммы и элементы, что никак не влияет на износ инструмента. Кроме того, наличие таких клещей увеличивает функциональные возможности, что позволяет использовать их при любом удобном случае.

Лучшие токовые клещи, включенные в Госреестр

Представленные в категории модели соответствуют всем современным измерительным стандартам. Они отличаются точностью работы, широкими возможностями и рекомендованы для использования на ответственных объектах.

Testo 770-3

5

★★★★★

оценка редакции

100%

покупателей рекомендуют этот товар

Складывающаяся конструкция зубца этой модели позволяет полностью задвинуть его в корпус прибора, если нужно аккуратно захватить плотно уложенные кабели. Клещи автоматически распознают и определяют тип тока, сопротивление, целостность цепи, емкость и другие параметры.

Габариты прибора 243х96х43 миллиметров, вес — 370 граммов. Двухстрочный дисплей с яркой подсветкой облегчает считывание показаний в любое время суток. Для анализа полученных данных можно воспользоваться приложением Smart Probes для смартфона.

Достоинства:

  • максимальное удобство использования;
  • высокая точность показаний;
  • многофункциональность;
  • подсветка дисплея;
  • поддержка

Недостатки:

высокая цена.

Testo 770-3 рекомендованы для профессиональной эксплуатации, где требуется решение сложных измерительных задач.

Fluke 302+

4.9

★★★★★

оценка редакции

95%

покупателей рекомендуют этот товар

Модель оснащена экраном с подсветкой, который облегчает работу в темное время суток и плохо освещенных помещениях. В качестве источника питания здесь используются две батарейки типа AA.

Малые габариты и вес упрощают длительное удержание, хранение и транспортировку устройства. Корпус не боится ударов, надежно предохраняет внутренние элементы от воздействия пыли и влаги. Защита от кратковременных перепадов напряжения способствует стабильной эксплуатации прибора в сложных условиях

Раскрытие зажима достигает 30 миллиметров, максимальный переменный ток — 400 А. Круговой переключатель дает возможность быстро настроить режим работы.

Достоинства:

  • безопасность использования;
  • долгий срок службы;
  • небольшой вес;
  • подсветка дисплея;
  • удобное управление.

Недостатки:

высокий расход энергии.

Токовые клещи Fluke 302+ предназначены для решения широкого спектра профессиональных измерительных задач, так как позволяют дополнительно подключать измерительные провода и щупы к разъемам в корпусе.

Мегеон 70083

4.8

★★★★★

оценка редакции

88%

покупателей рекомендуют этот товар

Модель обладает функцией автоматического определения и индикации полярности, что облегчает ее использование. Возможность зафиксировать полученные данные на экране упрощает проведение измерений в труднодоступных местах и последующий анализ.

Рабочая температура находится в диапазоне 0-50°С. Вес прибора — 410 граммов. В комплекте вместе с клещами идут щупы, батарея типа «Крона», термопара K, что позволяет начать эксплуатацию сразу после покупки. Специальный чехол предохраняет устройство от внешнего воздействия во время хранения и транспортировки.

Достоинства:

  • простое управление;
  • фиксация показаний на дисплее;
  • богатая комплектация;
  • индикатор уровня заряда.

Недостатки:

тяжеловаты, хоть и не критично.

Мегеон 70083 используются для измерения напряжения, силы тока, температуры, частоты и пр. Универсальный выбор для частной эксплуатации.

Center 250

4.8

★★★★★

оценка редакции

87%

покупателей рекомендуют этот товар

Механизм работы этой модели основан на применении датчика Холла с последующим аналогово-цифровым преобразованием. Такое решение позволяет измерять постоянный и переменный ток бесконтактным способом.

Корпус выполнен из пластмассы, имеет эргономичную форму для удобного удержания. Диаметр раскрытия губок — 25 мм. Интуитивно понятная панель управления облегчает использование устройства без предварительной подготовки. А переключатель роторного типа дает возможность быстро сменить режим прибора.

Достоинства:

  • простое управление;
  • малый вес (255 г) и компактность;
  • безопасность использования;
  • дисплей с подсветкой;
  • долгий срок службы.

Недостатки:

хлипкий корпус.

Прибор Center 250 будет полезен для проведения широкого спектра измерений даже в темных помещениях и закутках. Отличный выбор для получения точных данных с возможностью фиксации их на экране.

Как пользоваться токовыми клещами

Принцип работы токовых клещей

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т.д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком. Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков. Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами. Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А

обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим «inrush current», например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю. Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов. Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной. Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W

. Переключать между режимами необходимо при отсоединенных проводах. Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (

=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Функциональные возможности

Стандартный набор функциональных возможностей включает в себя:

  • процесс измерения тока и напряжения в частности;
  • прозвон на предмет выявления обрывов;
  • определение частоты тока;
  • можно выставить ноль при наводке от расположенных вблизи проводов, в том числе и компенсации магнитного поля.

В качестве дополнительных функций многие мастера выделяют:

  • сохранение результата в памяти устройства;
  • наличие возможности измерить ток пускового броска – как правило, он превышает номинальный минимум в несколько раз;
  • есть возможность с легкостью произвести расчет среднеквадратического показателя для сети переменного тока;
  • отображение результатов в автоматическом режиме в соответствующем диапазоне;
  • дополнительное подключение температурного датчика;
  • цифровой многофункциональный монитор;
  • дополнительная подсветка.

Во время выбора наиболее подходящей модели настоятельно рекомендуется обращать внимание на качество пластика и отсутствие на корпусе металлических элементов. Дополнительно стоит ознакомиться с источником питания – чтобы в будущем можно было без особой сложности произвести замену

Что это такое

Непосредственно электроклещи служат специалистам для оперативного и достоверного измерения различных параметров электрического тока: его напряжения, мощности и других. При этом разрывать цепь или нарушать ее работу нет никакой необходимости. В зависимости от того, какие величины необходимо измерить, выделяют следующие клещи:

  • Амперметр;
  • Ампервольтметр;
  • Ваттметр;
  • Фазометр.

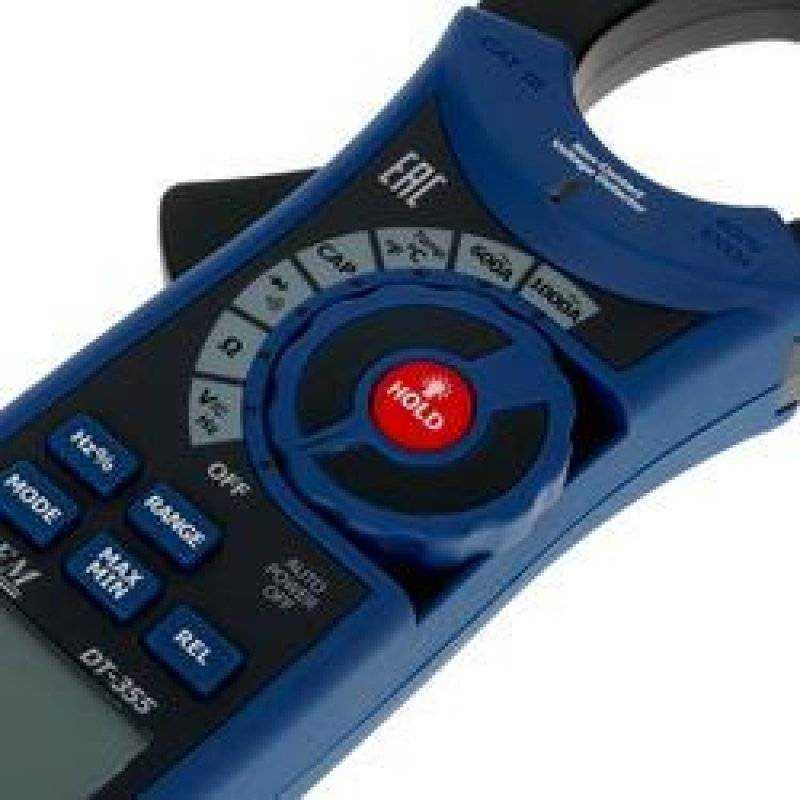

Токовые клещи Этот измерительный прибор в любой комплектации — от самой простейшей до самой профессиональной — состоит из магнитопровода, кнопки, фиксирующей данные измерений, переключателя (для выбора диапазона измерений и необходимых дополнительных функций девайса), различных разъемов для дополнительного подключения щупов и небольшого встроенного монитора/дисплея.

Клещи токоизмерительные

Самыми популярными, а также легко применимыми являются клещи-амперметры, используемые для получения параметров и характеристик переменного тока, их также еще окрестили токоизмерительными. Давайте разберемся, для чего нужны токовые клещи.

Электроизмерительные клещи без труда позволяют:

  • Определять и контролировать фактические нагрузки в электросетях;
  • Измерять мощности всевозможных электроприборов;
  • Контролировать работу приборов учета электроэнергии и ее потребления (например, для сверки показаний электрических счетчиков).

Важно! Такие токовые клещи можно применять при напряжении до 10 киловольт

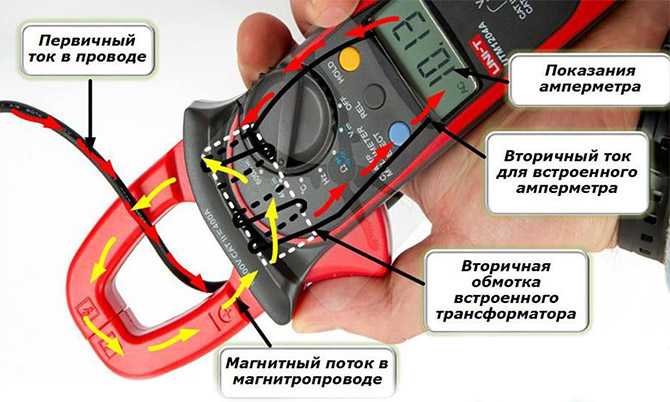

Принцип работы

Если между захватами клещей расположить проводник, то изменение тока, проходящего по нему окажет влияние на окружающее электромагнитное поле. Оно индуцирует в обмотках трансформатора ток. Затем он со вторичной обмотки будет измерен встроенным амперметром.

Важно отметить, что получаемое значение силы тока, хотя и соответствует проходящему по цепи, но не равно ему. Корректировка показаний амперметра происходит с учётом коэффициента измерения прибора

В работе токоизмерительных клещей долгое время существовало важное ограничение — они были способны работать только с переменным током, ведь магнитное поле создаётся только в этом случае. Были созданы более совершенные модели

Теперь с помощью токоизмерительных клещей имеется возможность работать не только с переменным, но и постоянным током. В настоящее время существуют модели, в которых присутствует мультиметр, который на основе полученных данных определяет нужные характеристики, не требуя пересчёта

Были созданы более совершенные модели. Теперь с помощью токоизмерительных клещей имеется возможность работать не только с переменным, но и постоянным током. В настоящее время существуют модели, в которых присутствует мультиметр, который на основе полученных данных определяет нужные характеристики, не требуя пересчёта.

Современные модели токоизмерительных клещей способны решать следующие задачи:

  1. С их помощью возможно определить суммарную нагрузку электросети в квартире.
  2. Можно определить силу тока в конкретном проводнике, являющемся частью электрической цепи. Измерение можно проводить, не вмешиваясь в работу схемы.
  3. Можно определять мощность любого электроприбора в текущий момент времени. При необходимости возможно контролировать измерение этого параметра на протяжении нужного периода времени.
  4. Можно проконтролировать домашнюю электросеть на предмет подключения со стороны посторонних людей.
  5. Если имеется утечка тока на корпус прибора, то её можно определить с помощью этого инструмента.

Инструкция по использованию

Использование клещей для работы в ситуации, когда используется напряжение до 1000 Вольт ничем не отличается от тех, которые применяются в высоковольтных цепях. Далее будет рассмотрен порядок использования бытовых токоизмерительных клещей.

Использование рассматриваемого инструмента зависит от вида проводимых измерений. Обычно процедура выполняется следующим образом:

Нужно в электрической схеме определить, с какого провода будут сниматься показания. Нужно помнить. Что если клещами обхватить не один, а большее количество проводов, то в результате будет получен неправильный результат.
На тестирующем приборе требуется выставить нужный режим измерения. Его выбор зависит от поставленной задачи. При этом нужно будет определить не только вид измерения, но и необходимую шкалу. Если о ней не имеется информации, то выбирают самую большую.
Клещи сначала нужно раскрыть, а затем обхватить проводник

Важно обеспечить перпендикулярность его расположения плоскости, в которой расположены клещи. Желательно, чтобы при этом проводник располагался в центре контура.
Измерение произойдёт в автоматическом режиме

Результат можно будет увидеть на дисплее прибора.

Если на дисплее показана единица, значит ток превышает предельное значение этой величины. Чтобы точно определить искомую величину, нужно переключиться на больший диапазон.

Документ(откроется в новой вкладке):Руководство по эксплуатации токоизмерительных клещей

Лучший промышленный электроинструмент

Промышленные инструменты – это особый сегмент. Производители в нём жёстко конкурируют, предлагая потребителям самые интересные варианты высокого уровня качества.

Milwaukee

Марка Milwaukee

Хорошо зарекомендовавшая себя американская марка, существующая с первой четверти прошлого века. Её главной «изюминкой» были новаторские идеи, благодаря которым инструмент являлся инновационным для своего времени. Этого правила производитель придерживается до сих пор.

Около 16 лет назад компания стала частью крупного концерна Techtronic Industries. На качестве продукции и её ассортименте это никак не отразилось. Поэтому большинство пользователей даже не заметили, что в структуре компании произошли изменения. Производственные площади расположены в Китае, откуда продукция поступает в разные страны мира. В России представительств марки нет.

 Пользователи часто спорят о том, что лучше «Хилти» или «Милуоки». И склоняются в пользу последней марки. Они пишут, что инструменты отличаются очень высоким качеством и радуют грамотно внедрёнными инновационными технологиями.

Festool

Немецкий бренд Festool

Немецкий бренд, который входит в концерн TTS Tooltechnic Systems. Он в свою очередь считается крупнейшим производителем оборудования для работы с древесиной. Эта узкая специализация заявлена основной и у Festool.

Марка возникла путём отделения одной производственной линии от материнского бренда в первой четверти 20 века. Она получила мощный толчок для развития ещё на старте и на сегодняшний момент считается одной из самых достойных. Ассортимент продукции крайне широк и включает в себя даже оборудование для автомастерских. Заводы по сборке расположены в Китае, в России представительства компания не имеет.

Но российскому потребителю её продукция нравится. Пользователи часто пишут о высоком качестве, многофункциональности и идеальном балансе инструмента. Его стоимость значительно превышает среднюю, хотя этот момент потенциальных покупателей не смущает.

Hilti

Марка Hilti

Не самая знакомая пользователям из РФ марка. Она была создана в Лихтенштейне в 40-х годах прошлого века. Основателями компании являлись братья, а сама она представляла собой небольшую мастерскую по ремонту и производству бытовой техники. Параллельно бренд ремонтировал автодвигатели.

На сегодняшний день ассортимент продукции – самый широкий в сегменте. В него входит не только инструмент, но и крепежи, противопожарное оборудование, монтажные системы, расходники и не только. Ежегодно компания получает международные награды за качество и новаторство. Собственные заводы бренд разместил в Китае. В России представительства пока не открыты.

Марка – бесспорный лидер в своей отрасли. И это подтверждают все пользователи. Они отмечают высокое качество, долговечность, функциональность и великолепную эргономику инструмента.

Принцип работы токоизмерительных клещей

При использовании любых способов основной принцип — измерение. Он аналогичен как при применении мультиметров для повседневного использования (до 1000 В), так и профессиональных (выше 1000 В). Бытовые измерительные клещи одноручные, а профессиональные — преимущественно двуручные. Приобретать профессиональные приборы имеет смысл при работе с высоковольтными сетями.

Электроизмерительные клещи, соединенные с мультиметром, позволяют выполнять процесс измерения в такой последовательности:

  • обнаруживается провод для измерения электротока (обхват инструментом нескольких проводов при замере способствует получению неверного результата);
  • подбираются диапазон и режим тестера — при неизвестном значении I измерения начинают с наибольшей шкалы;
  • помещают в токовые клещи тот проводник, в котором необходимо измерить I (для достижения точного измерения провод размещают по центру перпендикулярно относительно корпуса прибора).

На простом примере можно продемонстрировать, как проверить нагрузку в сети 220 В. Положение переключателя клещей для того, чтобы померить ток — АС 200, клещи обхватывают проводник, после чего снимают показания. Находят произведение измеренного значения и напряжения. Рассчитанная величина может сопоставляться со значениями электросчетчиков.
