Типы матриц монитора - какие есть и как выбрать

Таблица преимуществ и недостатков современных матриц мониторов

Тип матрицы	Достоинства	Недостатки
TN	Низкое время отклика (до 1 мс), дешевизна	Маленькие углы обзора, низкая контрастность, плохая цветопередача, инерционность, энергопотребление
IPS	Большие углы обзора, очень хорошая цветопередача (DCI-P3 и Rec. 2020)	Высокая цена, высокое время отклика (5-15 мс), плохие оттенки черного
VA	Низкое время отклика (до 2-3 мс), высокая частота обновления (до 200 hz), хорошая цветопередача, лучшая контрастность (3000:1)	Урезанные углы обзора
OLED	Низкое энергопотребление, большие углы обзора (до 180 гр), мгновенный отклик, высокая контрастность	Маленький срок службы диодов, высокая цена по сравнению с IPS, невозможность создания долговечного дисплея

Что лучше выбрать

Актуальным остаётся вопрос о том, какую матрицу будет лучше выбрать для монитора, учитывая такое разнообразие технологий и их модификаций. Чаще всего сравнивают, что же лучше — матрица VA, или всё-таки IPS.

Также закономерно спросить, какая матрица окажется лучше для глаз, поскольку вопрос сохранения зрения очень актуален для пользователя любого возраста. Всё же мало кому захочется сидеть перед вредным экраном, который буквально за пару лет способен посадить зрение. А ведь многим людям в современном мире приходится постоянно находиться за компьютером или перед экраном ноутбука, поскольку это их работа.

Чтобы определить лучший тип матрицы, применяемой для мониторов, стоит сравнить все представленные варианты. Разумеется, в основе будет лежать базовая технология. Сравнивать абсолютно все модификации бессмысленно и проблематично.

Потому в основе будут лежать технологии TN, IPS и MVA (PVA). Да, сюда также можно включить OLED. А вот про QD дисплеи говорить пока слишком рано. Большинству покупателей они просто недоступны.

Перед тем как выбрать ту или иную матрицу для компьютера или ноутбука, их следует сравнить между собой по нескольким основным параметрам.

Угол обзора. Здесь явным аутсайдером выступает TN матрица. Следом идёт MVA технология со средними показателями. Углы обзора у IPS выше предыдущих вариантов, но уступает по этому показателю только OLED и QD матрицам.
Время отклика. Тут доминирует OLED технология с очень низким временем отклика. Далее идёт, как ни странно, TN матрица. А вот у IPS и MVA технологий время отклика среднее.
Цветопередача. Она же цветовая эффективность. Самая низкая у TN. На втором месте с конца стоит поставить MVA. Она лишь немного уступает IPS дисплеям. Лучшими в этой категории являются OLED и QD.
Контрастность. Между IPS и MVA можно смело ставить знак равенства. А вот у TN дела обстоят несколько хуже. Претензий по контрастности к OLED нет и быть не может.
Воспроизведение движения. Это не особо зависит от самой матрицы. Тут вопрос, скорее, к самой технике, то есть к мониторам. Здесь MVA и IPS примерно на одном уровне, а TN традиционно немного уступает.
Стоимость. Самыми дешёвыми мониторами закономерно будут те, которые основаны на TN матрицах. Далее идут MVA дисплеи. Чуть дороже обойдутся IPS, что вполне ожидаемо. А самыми дорогими закономерно станут мониторы с матрицей OLED или QD.

Важно понимать, что окончательный выбор конкретной матрицы для монитора – вопрос достаточно индивидуальный и зависит от нескольких факторов. У покупателей ноутбуков вариантов не так много

Недорогие модели часто используют TN матрицы, хотя всё больше появляется ассортимент с IPS технологией. Намного реже встречаются варианты с иными решениями

У покупателей ноутбуков вариантов не так много. Недорогие модели часто используют TN матрицы, хотя всё больше появляется ассортимент с IPS технологией. Намного реже встречаются варианты с иными решениями.

А вот для мониторов под обычные настольные компьютеры ограничений по выбору типа матриц нет. Тут главное – ориентироваться на поставленные перед дисплеем задачи, а также на собственные финансовые возможности. Если нужен недорогой дисплей, на котором можно заниматься офисной работой, периодически играть и смотреть фильмы, то даже качественной TN матрицы будет вполне достаточно.

MVA и IPS матрицы считаются более универсальными. Только здесь следует учесть некоторые моменты. IPS хороши в плане отображения графики. Они прекрасно подойдут для дизайнеров, решения полиграфических задач. А вот для активных геймеров это не лучшее решение из-за времени отклика. Для кино, спокойной и размеренной работы превосходный выбор. Для динамичных компьютерных игр лучше выбрать альтернативную матрицу. Хотя глаза при этом уставать не будут.

Но и VA матрицу нельзя назвать идеальным решением для видеоигр. Всё зависит от конкретной модели и применяемой технологии. Самые простые варианты плохо реагируют на резкую смену картинки.

IPS мониторы считаются наиболее популярными. И это вполне закономерное явление. Постепенно их вытесняют OLED дисплеи, что также ожидаемо. Ситуация в 2021 году неизменная. Но есть высокая вероятность того, что ряд представленных технологий в скором времени прекратят своё существование. Если IPS ещё держится, то времени у TN матриц осталось не так много. Будущее за OLED и QD матрицами.

Какая матрица лучше, как они влияют на зрение?

Итак, возможность выбора в магазинах ограничена тремя технологиями TN, IPS, OLED.

TN матрица обладает низкой стоимостью, имеет приемлемые временные задержки и постоянно совершенствует качество изображения. Но из-за низкого качества конечного изображения может рекомендоваться только для домашнего применения – иногда кино посмотреть, иногда игрушку погонять и время от времени поработать с тексами. Как вы помните время отклика у лучших моделей достигает 4 мс. Недостатки в виде плохой контрастности и неестественности цвета вызывает повышенную утомляемость глаз.

IPS это, конечно же, совсем другое дело! Яркие, сочные и естественные цвета передаваемой картинки предоставят превосходный комфорт работы. Рекомендуется для полиграфических работ, дизайнерам или тем, кто готов заплатить за удобство кругленькую сумму. Ну а играть будет не очень удобно вследствие высокого отклика – далеко не все экземпляры могут похвастаться даже 16 мс. Соответственно – спокойная, вдумчивая работа – ДА. Классно посмотреть киношку – ДА! Динамичные стрелялки – НЕТ! Зато глаза не устают.

OLED. Эх, мечта! Такой монитор могут себе позволить либо достаточно обеспеченные люди, либо пекущиеся о состоянии своего зрения. Если бы не цена, то можно было бы рекомендовать всем и каждому – характеристики этих дисплеев обладают достоинствами всех остальных технологических решений. На наш взгляд здесь нет недостатков, кроме стоимости. Но есть надежда – технология совершенствуется и соответственно – удешевляется так, что ожидается закономерное снижение производственных затрат на изготовления, что сделает их более доступными.

Выводы

На сегодняшний день лучшая матрица для монитора это, конечно же Ips/Oled, изготовленная по принципу органических светодиодов, и они довольно активно применяются в сфере переносной техники – мобильные телефоны, планшеты и прочие.

Но, если излишних денежных ресурсов не наблюдается, то стоит остановить свой выбор на более простых моделях, но в обязательном порядке со светодиодными лампами подсветки. ЛЕД лампа имеет больший ресурс, стабильность светового потока, широкий предел регулирования подсветки и очень экономичны в плане энергопотребления.

VA матрицы

MVA/PVA матрицы являются своего рода компромиссом между TN и IPS матрицами. Существуют также более продвинутые типы матриц: Premium MVA и S-PVA. Мониторы на таких матрицах обладают очень близкой к IPS цветопередачей, большими углами обзора, малым временем отклика (чуть больше, чем TN). Что же касается контраста и яркости, то они максимальны на фоне всех существующих на данный момент типов матриц (за исключением PLS). Но всё же, для профессиональной работы такие мониторы не подойдут, поскольку при минимальном отклонении направления взгляда от перпендикуляра монитора опытный глаз уже в состоянии заметить отклонения в полутонах цветов. Большинству же среднестатистических пользователей это покажется мелочью.

Какая матрица лучше для монитора

Довольно часто при покупке компьютера возникает проблема, какой тип матрицы выбрать для монитора. Для этого нужно сравнить несколько вариантов и выбрать наиболее подходящий. Основными параметрами являются:

Угол обзора. На первом месте самые дорогие OLED и QLED. За ними идут по нисходящей IPS, VA и TN.
Время отклика. Лучшие показатели у OLED и TN, несмотря на низкую цену последнего. Матрицы IPS и VA находятся на среднем уровне.
Далее подбираем цветопередачу. Наиболее эффективными считаются OLED и QLED, далее – IPS и VA. На последнем месте – TN.
Контрастность. У всех матриц она примерно на таком же уровне, как и цветопередача. То же самое касается и стоимости изделий.

Окончательный выбор делается индивидуально, с учетом будущих условий эксплуатации.

Электронно-лучевая трубка (ЭЛТ)

Этот вид мониторов зародился очень давно, и сейчас уже не является востребованным. С 1897 года этот тип применялся повсеместно и использовался для любых ЭВМ.

За вывод изображения отвечала электронно-лучевая трубка. Изначально, эту технологию разработал Фердинанд Браун и применялся он только в осциллографе.

Сама технология состоит из колбы из стекла, герметично зафиксированной для образования вакуума. Колба имела вытянутый, зауженный конец и плоский, широкий. Первый — это горлышко колбы, а вторая — экран.

Внутри устройства поверхность из стекла покрывалась специальным веществом — люминофором. При попадании заряженных частиц это вещество создает свечение. Но обычно устройства такой конфигурации — черно-белые.

Для создания цветной картинки приходилось использовать сложные смеси из редких металлов. Благодаря этим оттенкам можно получить любой другой цвет. Точки вещества располагались таким образом, что образовывали пиксель.

В дальнейшем, пиксель и формировал картинку, точнее “собирал” их. В наше время такой тип экрана не используется вообще, но еще лет 10 назад они были востребованы и пользовались спросом.

Иногда на барахолках или Авито можно найти такие. Некоторые такие модели стоят дороже, чем автомобиль (образцы 1900-1920 годов). Такие мониторы в простонародье отмечаются как CRT.

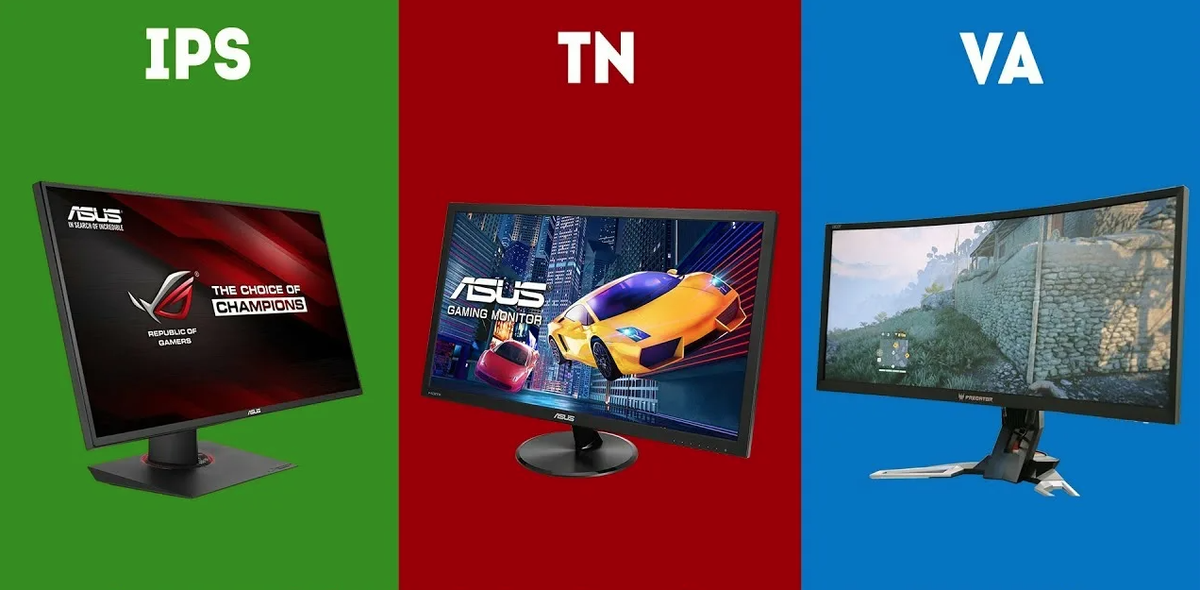

Что лучше: IPS или TN матрица?

В ноутбуках, ультрабуках, планшетах и других мобильных компьютерах обычно используются ЖК-панели двух типов:

IPS (In-Plane Switching).
TN (Twisted Nematic)

Каждый тип имеет свои преимущества и недостатки, но стоит учитывать, что они предназначены для разных групп потребителей. Давайте выясним, какой тип матрицы нам подходит.

IPS-дисплеи: отличная цветопередача

Дисплеи на основе матрицы IPS обладают следующими преимуществами:

Широкие углы обзора — независимо от того, как и когда вы смотрите на экран, изображения не выцветают и не теряют насыщенных цветов.
Отличная цветопередача — мониторы IPS передают цвета RGB без искажений.
И контраст тоже отличный.

Если вы собираетесь обрабатывать фотографии и иметь предварительно откалиброванный монитор или заниматься редактированием видео, вам понадобится устройство с экраном такого типа.

Недостатки технологии IPS по сравнению с TN:

большое время отклика пикселя (по этой причине данный тип дисплея меньше подходит для динамичных 3D-игр).
Мониторы и ноутбуки с панелями IPS обычно дороже моделей с экранами TN.

TN-дисплеи: недорогие и быстрые

Жидкокристаллические дисплеи на основе технологии TN в настоящее время являются самыми популярными. К их преимуществам относятся:

низкая стоимость
низкое энергопотребление
время отклика.

Экраны TN хорошо работают в быстро развивающихся играх, таких как шутеры от первого лица (FPS) с быстро меняющимися сценами. Для таких приложений требуется дисплей с максимальным временем отклика 5 мс (IPS-дисплеи обычно имеют большее время отклика). В противном случае на дисплее могут появиться различные визуальные артефакты, например, шлейфы на быстро движущихся объектах.

Если вы хотите использовать 3D на мониторе или ноутбуке со стереоэкраном, лучше выбрать матрицу TN. Некоторые дисплеи этого стандарта способны поддерживать частоту обновления 120 Гц, что является необходимым условием для активных стереоочков.

Из недостатков TN-дисплеев стоит отметить следующие:

Панели стандарта TN имеют ограниченные углы обзора
средний контраст
не способны отображать все цвета пространства RGB, что делает их непригодными для профессионального редактирования изображений и видео.

Однако очень дорогие TN-панели не имеют некоторых типичных недостатков и по качеству приближаются к хорошим IPS-экранам. Например, в Apple MacBook Pro with Retina используется TN-матрица, которая почти не уступает IPS-дисплею по цветопередаче, углам обзора и контрастности.

Когда на электроды не подается напряжение, выровненные жидкие кристаллы не изменяют плоскость поляризации света, и он не проходит через передний поляризационный фильтр. При подаче напряжения кристаллы поворачиваются на 90°, плоскость поляризации света меняется, и свет начинает проходить через них.

Когда напряжение на электроды не подается, молекулы жидкого кристалла выстраиваются в спиральную структуру и изменяют плоскость поляризации света так, чтобы он проходил через передний поляризационный фильтр. При подаче напряжения кристаллы располагаются линейно и не пропускают свет.

Как отличить IPS от TN

Если вам нравится определенный монитор или ноутбук, но вы не знаете его технических характеристик, посмотрите на его экран с разных сторон. Если изображение на экране размыто, а цвета искажены, у вас монитор или ноутбук со средним TN-дисплеем. Если, несмотря на ваши усилия, изображение не потеряло цвета — в данном мониторе установлена высококачественная IPS или TN матрица.

VA матрицы

Телевизоры c IPS

Philips 40PFH4100

Диагональ экрана этого телевизора составляет 40”. Также, снабжена IPS-матрицей.

Экран тонкий, а дизайн очень качественный. Разрешение 1920х1080 пикселей.

Подсветка установлена светодиодная (LED). Так как матрица установлена технологии IPS, то и углы обзора соответствующие – 178 градусов.

Philips 40PFH4100

Toshiba 40S2550EV

У этой модели та же диагональ, что и у предыдущей – 40”.

Оснащена матрицей IPS, которая подсвечена с помощью LED-подсветки ленточного типа.

Разрешение у этого телевизора стандартное – 1920х1080 пикселей. Углы обзора соответствуют стандарту типа матрицы, и составляет 178 градусов.

Toshiba 40S2550EV

LG 32LF510U

Так как компания LG последние годы занимается улучшением технологии IPS-матриц, несомненно, они снабжают технику собственного производства таким типом матриц.

У этой модели телевизора диагональ 32”, а разрешение 1366х768 пикселей. Тем не менее, на качестве изображения это никак не сказывается.

Углы обзора как и у всех устройств с IPS-матрицей составляет 178 градусов.

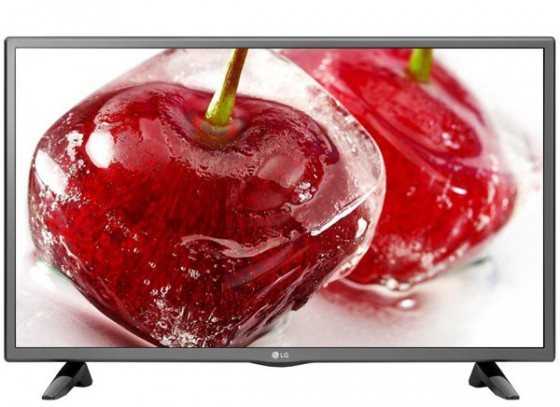

Рис.7 — LG 32LF510U

Samsung UE-32J5100

Диагональ этого телевизора такая же, как у LG – 32”. Установлена IPS-матрица, имеющая стандартное разрешение 1920х1080 пикселей.

Угол обзора составляет 178 градусов, что является стандартной цифрой для матрицы такого типа.

Samsung UE-32J5100

Матрица IPS

IPS (In-Plane Switching). Во многом превосходит TN матрицы, за исключением скорости отклика (тут матрицу TN не обогнал).

Плюсы:

1. Хорошая цветопередача. Если поставить рядом TN и IPS, то качество будет заметно (разве что IPS собрана в кустарных условиях).

2. Низкая нагрузка на глаза.

3. Большие углы обзора как по горизонтали, так и по вертикали. При этом цвет не так быстро тускнеет, как у TN.

4. Существует большое количество подвидов, что позволяет лавировать и подбирать монитор под свои возможности и задачи.

Минусы:

1. Финансы.

2. Скорость. Ниже, чем у TN, поэтому может подойти далеко не всем. В нынешнее время это диапазон от 5 до 10 мс, но бывают мониторы с более долгим откликом (например, 14 мс).

Примечание: Тут важно помнить про время отклика и комментарий из раздела с кратким описанием. 3

Невысокая контрастность (но, зависит от подвида). Из-за этого черный цвет может выглядеть градацией серого

3. Невысокая контрастность (но, зависит от подвида). Из-за этого черный цвет может выглядеть градацией серого.

4. Glow-эффект. При взгляде с определенного угла, картинка может выглядеть розовой или фиолетовой.

В целом, такая матрица позволяет отображать на экране монитора более качественную картинку, нежели это позволяет TN

Однако, важно учитывать время отклика и те задачи, для которых предназначен монитор

VA матрица против IPS

Какая матрица лучше: IPS или VA? Этим вопросом задаются многие пользователи, выбирающие новое устройства. Предлагаем разобраться, чем отличаются матрицы и какой же вариант остается более уместным в том или ином случае.

Подсветка

Подсветка – важный элемент нормальной работоспособности дисплея. Однако, ее работа зависит не только от типа матрица, но и от экрана в целом.

VA предполагает равное положение пикселей, поэтом подсветка отличается однородностью. Здесь отсутствуют такие дефекты, как желтые и белые участки по периметру.

В экранах IPS могут наблюдаться небольшие дефекты, которые концентрируются непосредственно по периметру и углам. Если говорить о высококачественном продукте, подсветка здесь не будет иметь недостатков. Если вы пользуетесь компьютерным монитором и телевизором на повседневной основе, лучше отдать предпочтение VA-моделям.

Черный цвет

Если сравнивать, какая матрица лучше, IPS и VA в плане демонстрации черного цвета, однозначно лучше предпочесть VA. В технике, выпускаемой с 2019 года минимальные параметры насыщенности черного равно 0.015 нит, в то время, как в ИПС-аналогах это число составляет 075 нит. Поэтому ВА гарантирует более глубокий, близкий к натуральному черный. Это имеет значение при взаимодействии с техникой при искусственном, не очень ярком освещении, при просмотре художественных фильмов, при работе с фотографией и видео.

Контрастность

Параметр контрастности во многом лучше у ВА-технологии, что обещает высокое качество картинки, а также в положительном ключе влияет на здоровье органов зрение. При работе с таким монитором глаза практически не устают, а изображение выглядит детализированным и красочным.

Движение

Невзирая на значительную разницу в конструкционных особенностях технологий, они обе на отлично справляются с воспроизведения изображения в движении. Зрительно не удается найти существенную разницу

Но не стоит не принимать во внимание качество экрана в целом. Бюджетные решения не всегда хорошо справляются с поставленной задачей

Цветопередача

HDR – технология, предполагающая расширенную гамму оттенков. Она делает картинку естественной, яркой, неповторимой. Но качество улучшения изображения напрямую зависит от матрицы. Так как VA-моделям свойственна высокая контрастность, именно они лучше воспроизводят цвета, делая картину яркой и насыщенной.

IPS в компании с HDR способна показаться отличный результат. Неглубокие темные цвета остается таковыми, но яркие оттенки становятся более насыщенными, чего вполне достаточно нетребовательному пользователю, не выполняющему тех или иных профессиональных задач на устройстве.

Угол обзора

Угол обзора – параметр, регулирующий комфорт взаимодействия пользователя с устройством. Лидером в этой области является IPS дисплей. Так, в среднем угол обзора здесь достигает 178о, а качество картинки не будет меняться в зависимости от положении человека относительно монитора или телевизора.

У VA-решений даже при небольшом отклонении наблюдаются искажения, смещение оттенков, что может доставить определенный дискомфорт при длительном просмотре контента. Если вы, просматривая фильм, смотрите на него прям, техника на базе VA-матрицы вполне подойдет для постоянного использования. Для обеспечения свободы движения и длительной работы с гаджетом, стоит отдать предпочтение IPS-варианту.

Отклик

Высокая скорость отклика – это матрица VA. У 90% экранов этот параметр стартует от одной миллисекунды. Такие решения отлично подходят для любителей игры, поклонников фильмов, переполненных динамиков.

У IPS моделей средняя скорость отклика составляет от трех миллисекунд. Этот вариант уместен для киберспортсменов, нетребовательных пользователей, которые юзают устройство для решения стандартных несложных задач.

Какие поломки у матриц чаще всего бывают

Следующие проверки нужно выполнять не только при покупке телевизора, но и в дальнейшем. Таким образом можно будет узнать о наличии наиболее распространённых поломок.

При покупке необходимо провести тест на битые пиксели. Обычно для этого на экране демонстрирует изображение с высоким уровнем яркости. Битые пиксели при этом будут видны в виде чёрных точек.Битый пиксель

Нужно проверить скорость ролика. Это можно проверить с помощью показа видео с быстрой сменой изображений. Изобразив картинку с большим количеством оттенков серого можно увидеть насколько высоко качество изображения.

Важно проверить качество показа белого цвета. При этом нужно убедиться в отсутствии, например, зелёных или розовых пятен на этом фоне

Матрица TN, TN+film

Тип матрицы TN является одной из самых распространенных и в то же время это весьма устаревшая по современным меркам технология их изготовления. Именно с этой разновидности матриц началось победное шествие жидкокристаллических экранов на смену электронно-лучевым трубкам. Стоит отметить, что единственное неоспоримое их преимущество — это крайне малое время отклика и по этому параметру они превосходят даже более современные аналоги. Остальными критически важными для монитора параметрами — контрастностью изображения, его яркостью и допустимыми углами обзора, увы, данный тип матриц не отличается. К тому же стоимость мониторов на основе этой разработки невысокая и можно сказать что это еще один плюс технологии «Twisted Nematic».
Причина основных недостатков «Twisted Nematic» кроется в самой технологии их производства и строении оптических элементов. В матрицах TN кристаллы между электродами (каждый из которых представляет собою отдельный пиксель видимой зоны) располагаются в виде спирали при подаче на них напряжения. От степени ее закругления зависит количество проходящего сквозь нее света, а из множества таких элементов и формируется картинка на экране. Но ввиду неравномерности формирования спирали в каждом элементе матрицы очень падает уровень контрастности выводимого на нее изображения (рис. 1). А учитывая то, что преломление света при прохождении сквозь сформированную спираль сильно отличается от направления взгляда, то угол обзора такой матрицы весьма невелик.

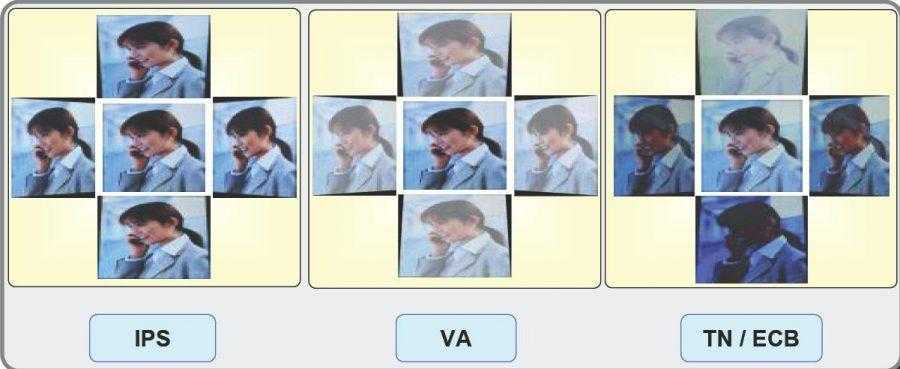

Рис. 1. Сравнение матриц IPS и TN

VA

Исследуя, какая матрица лучше, стоит уделить внимание VA. Аббревиатура этой технологии расшифровывается как «вертикальное выравнивание»

Она разработана японской компанией Fujitsu. Вот главные особенности разработки:

Управляющие электроды размещены так же по обеим сторонам подложек блока с кристаллами. Существенное отличие заключается в делении поверхности на зоны, которые очерчиваются невысокими бугорками на фильтрах.
Еще одним свойством VA служит способность кристаллов перемешиваться с соседними. Это дает четкие и насыщенные оттенки изображения. Проблема малых углов обзора на предыдущей технологии решилась за счет перпендикулярного расположения цилиндров кристаллов относительно заднего фильтра в момент отсутствия тока на транзисторах. Это дает естественный черный цвет.
При включении напряжения матрица изменяет свое расположение, позволяя проходить частично свету. Черные точки постепенно приобретают серый цвет. Но за счет ярко горящих рядом белых и цветных точек, изображение остается контрастным. Так насыщенность цветов сохраняется под разными углами обзора.
Еще одним достижением повышения качества изображения является ячеистая структура внутренней поверхности фильтров. Небольшие бугорки, делящие внутренне пространство на зоны, обеспечивают построение кристаллов под углом относительно поверхности монитора. Независимо от перпендикулярного или параллельного нахождения молекулярного ряда вся цепочка имеет отклонение в сторону. В результате, даже если зритель значительно сместится вправо или влево, построение кристаллов будет направлено прямо на взгляд.

Отклик жидких кристаллов на прохождение напряжения немного медленнее, чем у TN, но это пытаются компенсировать внедрением системы динамического повышения тока, воздействующей на выборочные участки поверхности, нуждающиеся в более быстром реагировании.

Данная технология делает телевизоры с VA типом матриц более удобными для просмотра материалов в следующих условиях:

больших гостиных для отдыха всей семьей;
конференц-залах;
презентациях в офисе;
просмотре спортивных событий в барах.

Что означает тип матрицы экрана TFT и IPS

Дмитрий Грушин

Имеет многолетний опыт в продажах и настройках различных гаджетов. Следит за новинками и тенденциями в сфере электроники и технологий.

Задать вопрос

Сразу хочется отметить, что сравнивать две технологии неправильно. Причина проста: параллельное размещение кристаллов – один из видов TFT. Это один из тех случаев, когда произошла подмена понятий. Однако на рынке отечественных устройств в основном используется устройства TN-ТФТ, которая существенно отличается от других стандартов. В данном случае можно делать вывод, какой экран лучше TFT или IPS. Разберем терминологию.

ТН-ТФТ – создание транзисторов с тонкими пленками, которые формируют поверхность. При таком размещении, без подачи давления, внутренние элементы разворачиваются друг к другу под прямым углом между двумя пластинами в горизонтальной плоскости. Форма размещения – спираль, из-за чего при подаче напряжения сквозь них происходит образование черных пикселей. Без подачи напряжения пиксели остаются белыми.

ИПС – создание жидкокристаллической поверхности при помощи транзисторов с тонкими пленками. Принцип размещения элементов внутри – параллельная, вдоль одной плоскости. Тут и заключается главное отличие – в ТФТ кристаллы расположены спирально. Без подачи напряжение они не приобретают цвет, потому что не произойдет поворот.

TFT-TN

Является старейшим видом матриц, но до сих пор занимает значительную часть рынка, не сдавая собственных позиций. Конкретно продукции TN в доступе давно нет, поэтому остались лишь модифицированные версии. Обновление схемы позволяет увеличить углы обзора по горизонту до 150 градусов, однако вертикальные углы такими цифрами похвастаться не могут. По вертикали отклонения даже в десять градусов начинают изменять цвета, в некоторых случаях они даже инвертируются. Большинство поверхностей охватывают максимум 30% sRGB, чего не достаточно для цветокоррекции.

Еще одним минусом является низкий показатель яркости, который редко превышает 150 Кд/м2, чего не хватит для работы в помещении.

На первый взгляд кажется, что старые схемы уже не нужны на рынке, но это не так. За счет быстрой реакции и минимального времени отклика они нашли свое место в премиальных геймерских устройствах. Редко задержка превышает одну мс, что выводит почти 1000 кадров за секунду.

К сожалению, современные мониторы такого типа обойдутся покупателю почти в 500$.

IPS

Начали свой путь с мобильных телефонов, где не требовались большие углы обзора (как у ТФТ), и хватало минимальных значений. За последние 3 года стоимость снизилась несколько раз, и теперь она встречается даже в самых дешевых компьютерах.

В параллельной схеме есть два преимущества:

Широкоформатный просмотр. Угол обзора составляет почти 180 градусов, причем показатели для горизонтали и вертикали не отличаются.
Охват цветовой палитры. Даже бюджетные модели охватывают почти 100% sRGB.

Конечно же, есть и недостатки:

Контрастность. Показатель не превышает 1000 к 1, что немного влияет на некоторые цвета. Например, черный не очень похож на черный (glow-эффект).
Время отклика. На одну операцию внутренние элементы реагирует примерно 45 мс, что позволяет выдавать максимум 30 кадров в секунду. Сейчас ситуация немного изменилась, система работы “откликается” не более 6 мс, что поднимает показатель до 150 кадров в секунду. Этого вполне хватит для запуска ресурсоемких игр.

Таким образом, основная разница между IPS и TFT-IPS заключается во времени отклика и градусах обзора.

Какой контент мы собираемся создавать на мониторе?

Хорошим подходом к выбору монитора будет задаться вопросом, как говорится, с конца — где будет показываться контент, который мы планируем создавать?

Например, графический дизайнер может делать логотипы для сайтов и печати на постерах. Моушн дизайн или 3d анимации предназначены для экранов. Но вот каких экранов? Это фильм для показа в кинотеатре или это ролики для сайта и преимущественно мобильных устройств?

Я вас призываю об этом задуматься о целевой аудитории и канале получения вашего контента, потому что распространенной ошибкой является чрезмерная детализация, качество, точность цвета или количество кадров/с, которые потребитель даже не сможет оценить из-за ограниченности их устройств.

Приведу примеры с оглядкой на особенности мониторов:

зачем нужен 4K монитор, если вы делаете gifки в небольшом разрешении?
зачем нужен монитор с идеальной цветопередачей, если ваш потребитель пользуется низкокачественными телефонами?
зачем нужен монитор с частотой 144Гц, если ваши анимации 25 FPS?

На мой взгляд, если монитор нужен для работы, то учет целевой аудитории позволяет неплохо сэкономить для более важных улучшений. Просто предлагаю делать выбор осмысленно. Если же вы, например, после работы еще находите силы баловаться в игры — ок, у меня нет вопросов к 144Гц монитору )

Короче говоря, помните о своих целях и заказчиках/потребителях пока будете читать эту статью до конца.

PLS матрицы

В принципе, PLS – это в каком-то смысле развитие IPS-матриц, но несколько удешевлённый вариант. Обладают такими достоинствами, как высокая яркость и хорошая цветопередача, достаточно большие углы обзора. Естественно, не обошлось и без недостатков. Время отклика у PLS матриц чуть хуже, чем у TN, но лучше VA.

Резюмируя по типам матриц, скажем так: если у Вас ограничен бюджет, или Вы геймер – выбирайте мониторы на TN матрицах. Для профессиональных фотографов и дизайнеров, а также просмотра кинофильмов есть смысл потратиться на S-IPS. Ну а для офисной работы и чертёжной графики однозначно смотреть в сторону MVA/PVA.

Теперь определимся с диагональю своего будущего монитора. В принципе, для комфортной работы вполне достаточно 24 дюймов. Меньше брать бессмысленно, поскольку при разрешении Full HD (1920×1080) текст на экране становится слишком мелким.

Заключение. Типы матриц монитора – какие выбрать?

Владельцы ноутбуков не избалованы выбором, в большинстве случаев используются либо TN, либо IPS экраны. За редким исключением каких-либо дорогих, статусных девайсов, где применяются более дорогие типы матриц.

Разве что можно выбрать между средними по качеству дисплеями «на каждый день» и более качественными, которые и для офиса подойдут, и качественно отредактировать фотографии позволят.

Пользователи обычных мониторов могут выбрать все, что душе может быть угодно, а финансами позволено. Для экономии, если речь идет об играх или офисной работе, вполне сгодится монитор с TN экраном.

Универсальным решением является монитор с IPS матрицей, или, как вариант, MVA. Широкие углы обзора, черный цвет, больше похожий на действительно черный, отличная цветопередача вам обеспечены. Вопрос только в стоимости и большем, чем у TN, времени отклика. Впрочем, игровые мониторы на таких матрицах показывают себя отлично, и если цели сэкономить, во что бы то ни стало, нет, то, определенно, стоит рассмотреть такой вариант.

Ну а у профессионалов вообще, фактически, альтернатив нет. Выбор между просто IPS и опять-таки IPS, но с каким-либо дополнением — IPS-Pro, H-IPS и т. п.

Перспективные варианты пока что на рынке представлены слабо, но, если так уж хочется иметь что-то особенное, то почему нет?

Об остальных параметрах мониторов читайте в другом материале.
