Винтовой насос: принцип действия, область применения и конструктивные особенности

Рекомендации по правильной установке

Не стоит забывать о том, что длительная эксплуатация обеспечивается исключительно при правильной установке устройства. Модель промышленного назначения должна устанавливаться исключительно профессионалами. Ключевыми особенностями назовем следующее:

1. Для начала шнековый насос размещается в обсадочной трубе, которая монтируется предварительно.
2. Фиксация устройства на требуемой глубине осуществляется при помощи металлического троса. Он выбирается в зависимости от веса изделия и многих других параметров.
3. Не стоит забывать о том, что механизм может работать исключительно при подаче электроэнергии. Именно поэтому довольно много внимания уделяется непосредственному креплению кабеля, так как его положение во время эксплуатации должно оставаться неизменным.
4. В случае установки устройства промышленного предназначения есть вероятность того, что потребуется несколько кабелей, по которым подается ток.
5. Для транспортировки жидкости, которая откачивается с резервуара устанавливается шланг. Его диаметральный размер может варьировать в достаточно большом диапазоне, все зависит от конкретного случая.

В рассматриваемом случае основным рабочим органом выступает именно винт, за счет которого создается требуемое усилие. Алгоритм установки выглядит следующим образом:

1. Шнековый насос подключается к сети электроснабжения и включается на короткий промежуток времени для проверки работоспособности.
2. Если устройства работает правильно, то оно опускается в скважину вместе с кабелем.
3. Предварительно к напорному патрубку подключается шланг, через который воды будет подниматься вверх.
4. Для увеличения эксплуатационного срока кабель и шланг связываются вместе хомутами, которые характеризуются повышенной устойчивостью к воздействию окружающей среды.
5. К насосу подсоединяется стальной страховочный трос, рассчитанный на большую нагрузку.
6. Может дополнительно устанавливаться датчик поплавкового типа, который исключает вероятность холостого года.

На момент опускания шнекового насоса следует быть осторожным, так как даже незначительный удар может стать причиной возникновения серьезного дефекта. Кроме этого, нужно предусмотреть наличие защиты конструкции от воздействия окружающей среды.

Как лучше эксплуатировать

При покупке шнекового насоса для оборудованного источника придется принимать во внимание определенные правила эксплуатации. Благодаря следованию простым рекомендациям, домовладельцу удастся значительно продлить продолжительность эксплуатационного периода устройства. Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты

Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую

Для эксплуатации шнекового насоса в колодце желательно подбирать насос, который можно хорошо закрепить на стене шахты. Устанавливать прибор желательно на оптимальной глубине, чтобы вероятность снижения уровня воды до критического показателя была минимальной. Таким образом удастся предотвратить работу устройства всухую.

Желательно соблюдать расстояние от дна хотя бы в 1 метр, чтобы по водопроводу не перекачивалась жидкость с примесью песка. При покупке шнекового агрегата можно не переживать о надежности функционирования такой техники. Конструкция изделия и основной принцип функционирования разрабатывался специально таким образом, чтобы водозаборное отверстие размещалось над самим двигателем. Рабочий узел, благодаря подобной конструкции, может охлаждаться естественным образом. Вероятность возгорания при этом практически равна нулю.

Особенности водозабора являются определяющими в вопросе подбора функциональных характеристик оборудования. Перед выбором подходящего насоса нужно обязательно учитывать все требуемые контрольные параметры.

Преимущества и недостатки винтовых погружных насосов для скважин

К преимущественным особенностям винтовых насосов относятся:

• возможность откачивать разные по качеству жидкости;
• высокая мощность и производительность системы при соблюдении всех правил эксплуатации;
• отсутствие громких звуков и посторонних шумов во время работы агрегата;
• простота в обслуживании.

Возможность работать с разными жидкими средами – один из самых важных показателей при выборе установки. Шнековые водяные насосы не чувствительны к твердым примесям, содержащимся в воде, в отличие от центробежных и ручных насосов. Они работают с вязкими и сильнозагрязненными жидкостями, производительность при этом не утрачивается.

Еще одно весомое преимущество оборудования – его компактные размеры. Как правило, это погружные насосы, размеры которых не превышают диаметра скважины. Корпус чаще всего имеет цилиндрическую форму, в диаметре редко превышает 12-15 см.

Мощность и производительность зависит от скорости вращения шнека: чем больше оборотов, тем, следовательно, больше производительность. Стандартные модели, предназначенные для бытовых нужд, способны поддерживать уровень воды в системе на отметке 1500-2000 л/ч.

Несмотря на большое количество достоинств, у оборудования есть и недостатки:

• высокая стоимость;
• отсутствие возможности работать «вхолостую»;
• фиксированный объем работы.

Отдавая предпочтение этому виду насосного оборудования, покупатель  заплатит несколько сотен долларов

При желании сэкономить, можно обратить внимание на отечественных производителей, которые заслужили доверие потребителей. Беламос, Водомет, Малыш – насосы, адаптированные под российские условия

Винтовые насосы не имеют аналогов при откачке из скважины питьевой воды с высокой концентрацией вредных примесей.

Как работает винтовой скважинный насос? Его отличие от других типов

Владельцы коттеджей, дач, простых частных домов постоянно сталкиваются с проблемой выбора подходящего оборудования для добычи воды из скважин. Винтовые насосы в подобных ситуациях являются замечательным вариантом. В данной статье предоставляется информация о преимуществах и основных принципах функционирования, технических характеристиках, особенностях выбора подобных агрегатов. Рассматриваемая разновидность насосного оборудования может использоваться как в бытовых условиях, так и в современной промышленности, поскольку их конструкция является сравнительно безопасной и достаточно простой.

Установка в скважину

Монтаж скважинных насосов должен выполняться в соответствии c действующими правилами техники безопасности:

1. Перекачивающее оборудование устанавливается только после завершения сварочных работ по прокладке напорной магистрали.
2. Диаметр выработки для установки прибора должен гарантировать свободный проход механизма в комплекте с кабелем.
3. Убедиться, что дебит источника соответствует производительности установки.
4. Соединить выходной патрубок с напорной трубопроводной арматурой.
5. Проверить герметичность магистрали.
6. Устройство опустить в скважину с использованием цепи или прочного стального троса. Крепление подвески производится к специальным проушинам, размещенным на выходном патрубке механизма.
7. Электрический кабель закрепить на подающей трубе при помощи хомутов с промежутком 2-3 м по всей длине магистрали.
8. Установку насоса выполняют таким образом, чтобы при самом низком прибор находился на уровне 1 м от дна выработки.
9. Корпус электродвигателя необходимо располагать выше фильтрующего элемента.
10. В случае если размер отверстия намного превышает диаметр насоса, нужно установить дополнительный кожух вокруг прибора для создания потока воды и эффективного охлаждения привода.
11. После фиксации троса подвески к подключить электропитание.
12. Из подающей и напорной магистрали удалить воздух во избежание скачков давления при запуске оборудования.

Компании-производители

Список компаний, как и предлагаемый ими ассортимент, довольно большой. На российском рынке представлена, в основном, продукция отечественных, европейских и китайских производителей. Шнековые насосы бывают разных марок.

Высший ценовой сегмент:

1. Грундфос (Grundfos). Отличное качество по высокой цене, очень широкий ассортимент. Крупный, всемирно известный производитель.
2. Гардена (Gardena). Европейский производитель. Цены выше средних. Количество моделей для скважин невелико.

Средний ценовой сегмент:

1. Сперони (Speroni). Европейский производитель. Достаточно высокое качество и надежность.
2. Педролло (Pedrollo). Широкий модельный ряд. Международная компания. Высокий уровень надежности продукции.
3. Акварио (Aquario). Большое количество моделей, есть варианты для узких скважин. Относительно высокая надежность.

Нижний ценовой сегмент:

1. Водолей. Несколько десятков моделей для скважин. Известный украинский производитель. Недостаточно высокая надежность насосов.
2. Джилекс. Изделия производятся в России. Популярный бренд. Противоречивые отзывы о качестве продукции.
3. Беламос. Производство находится в Китае. Надежность соответствует классу.

Принцип действия и назначение прибора

Принцип действия каждого винтового агрегата основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками путем вхождения винтовых выступов в смежные канавки. Благодаря такому принципу работы, внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.

• На пищевых фабриках – при производстве продуктов питания агрегаты применяются в качестве дозаторов;
• В строительстве – насосы используются для подачи смесей, используемых с целью производства наливных полов и кровли;
• На скважинах – приборы выкачивают загрязненную воду с большим количеством примесей. Винтовой скважинный насос может использоваться, как для источника с чистой водой, так и для скважины с песком;
• В химической промышленности – винтовые насосы перекачивают большие объемы густых веществ для их дальнейшей обработки.

Высокая надежность и способность работать под высокими нагрузками делает винтовые насосы одним из наиболее прогрессивных видов насосного оборудования.

Винтовые и лопастные насосы – в чем отличия?

Большинство неопытных покупателей часто ошибаются, принимая лопастной насос за винтовой. Отличия между агрегатами этих видов заключается в областях применения и характеристиках агрегатов.

Винтовые устройства в большинстве своем используются в промышленных целях, гораздо реже – в быту. Среди их преимуществ следует выделить:

• Равномерный объем подачи перекачиваемой жидкости;
• Способность к самовсасыванию;
• Отлично сбалансированная конструкция;
• Агрегат эффективно работает даже при наличии в жидкости твердых примесей;
• Высокая прочность деталей.

К недостаткам винтовых насосов относится высокая стоимость оборудования, большие габариты, повышенное трение его запчастей, высокий уровень шума и не эффективное охлаждение.

Лопастные насосы применяются в быту. Насос лопастной центробежный обладает такими достоинствами:

• Простота в эксплуатации и обслуживании;
• Возможность подключения к одному трубопроводу сразу нескольких лопастных насосов;
• Скромные габариты и вес;
• Низкий уровень шума при работе;
• Невысокая стоимость большинства моделей;
• Наличие эффективной системы охлаждения.

Среди минусов ролико-лопастного насоса следует выделить отсутствие возможности работать с загрязненной водой. Насос лопастной центробежный обладает низким КПД, а, при сужении проточных каналов, большинство агрегатов перегреваются, что приводит к их поломке. Для производства большинства моделей используются тяжелые стальные запчасти, которые, в паре с легким пластиковым корпусом, ухудшают баланс и устойчивость приборов.

Важная характеристика лопастного насоса – это его производительность. Она сильно зависит от качества воды и мощности агрегата. Если насос не обладает высокой мощностью, то он не будет перекачивать необходимое для обслуживания частного дома количество жидкости. Поэтому для загородного жилья следует выбирать более мощное оборудование, покупка которого обойдется гораздо дороже.

Разновидности

Чаще всего в скважинах применяются 3 вида насосов: винтовой, вибрационный и центробежный.

Винтовые насосы. Главная особенность этого вида насосов – специальная спираль на роторе и внутренняя резьба на статоре. Принцип работы такой модели достаточно прост: вода поднимается по винтовой спирали вследствие вращения ротора. Самый оптимальный вариант с целью заиливания источника или прокачки новой скважины , так как использовать винтовой насос можно даже при очень грязной воде. КПД достаточно низкий, всего 65%, габариты тоже немаленькие, поэтому винтовые модели не подходят в случае эксплуатации для скважин небольшого диаметра.

Вибрационные насосы. Функционирование следующего вида насосов связано с действием вибратора с электромагнитной катушкой. Во время того, как через катушку проходит переменный электрический ток, в ней возникает электромагнитное поле – именно оно приводит вибратор в движение. Благодаря этому, в водонапорной канале создается нагнетающий эффект

Обратите внимание: такой вид насосов очень чувствителен к перепадам электросети (при понижении напряжения на 10% напор падает на 50%). Именно поэтому, для обеспечения стабильной работы прибора, настоятельно рекомендуем подключить вибрационный насос через стабилизатор напряжения

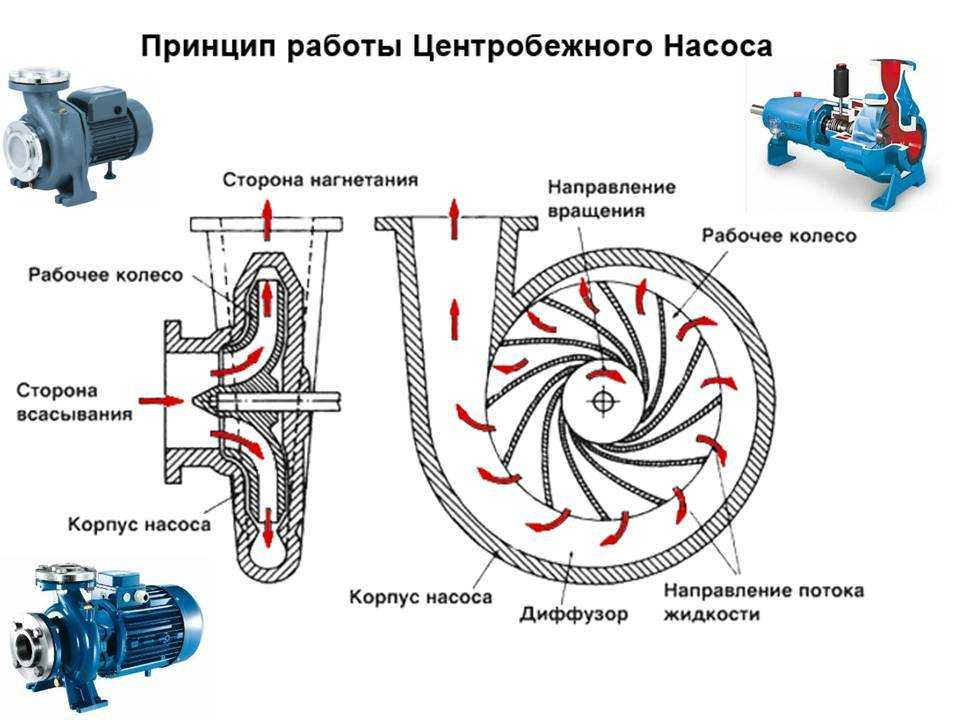

Центробежные насосы. Центробежный вид насосов считается самым эффективным. Почему? Во-первых, из-за высокой производительности. Во-вторых, такие модели имеют высокий КПД – около 85%, так что их можно использовать даже при откачке воды из глубоких артезианских источников. И, наконец, в-третьих, центробежные насосы имеют небольшой диаметр корпуса (приблизительно 3 дюйма) – подобные приборы можно использовать в скважинах с диаметром трубы от 12 см.

Классификация оборудования

Все шнековые насосы для скважин делятся на стандартные и глубинные. Первые подходят для установки в неглубоких колодцах и скважинах, например, для добычи воды в песчаных водоносных слоях. Такие модели отличаются меньшей производительностью, и обычно устанавливаются на глубине не более 20-25 метров. Глубинный скважинный насос имеет более удлиненный корпус и шнек и предназначается для установки в артезианских скважинах, бурение которых достигает нескольких сотен метров в глубину. Такие модели отличаются большей производительностью и, соответственно, более высокой ценой.

В ответе на вопрос, какой насос шнекового типа для скважины выбрать, необходимо учесть параметры гидротехнического сооружения. Глубина залегания водяного зеркала, а также потребность объекта в водоснабжении – основные технические факторы, влияющие на выбор агрегата. Следует также учесть и мощность самого оборудования, т.к. для его работы потребуется постоянное электропитание.

Глубинные и стандартные шнековые электронасосы в среднем потребляют 1,5 кВт энергии в час, что позволит подключить их к стандартному источнику питания 220В. Но производители рекомендуют выделить для насосного оборудования отдельный источник электроэнергии и защитить его дополнительно автоматическим выключателем.

«>

Преимущества и недостатки

Глубинные винтовые насосы имеют свои положительные и отрицательные стороны. Достоинствами такого насосного оборудования являются:

• обеспечивается равномерный напор на протяжении работы оборудования;
• отсутствуют вибрации, повреждающие детали, и провоцирующие поднятие ила и песка со дна скважины;
• винтовые устройства могут работать с водой, содержащей твердые примеси (песок, глина и т.д.);
• оборудование достаточно просто демонтируется самостоятельно, что позволяет без труда проводить техобслуживание и замену;
• практически бесшумны при работе;
• можно установить вертикально или горизонтально.

Помимо преимуществ, винтовые устройства отличаются характерными недостатками:

• нет возможности контролировать объемы перекачиваемой жидкости, они всегда одинаковы;
• невозможна холостая работа оборудования, появление которой может привести к поломке;
• насосы можно использовать в скважинах глубиной не более 15 метров;
• в сравнении с другими типами погружных насосов, имеют достаточно высокую стоимость.

Недостатки насосов с винтами

Распространение насосов с витками можно связать с достаточно большим количество достоинств конструкции. Однако, при выборе нужно учитывать и несколько существенных недостатков. Примером можно назвать следующее:

1. Высокая стоимость.
2. Нет возможности проводить регулировку количества воды, которая может транспортироваться.
3. Модель не может эксплуатироваться при холостом ходу.

Специалисты рекомендуют приобретать исключительно продукцию известных производителей, так как заявленные эксплуатационные характеристики соответствуют реальным. Допущение даже незначительной ошибки при сборке может стать причиной появления существенных дефектов.

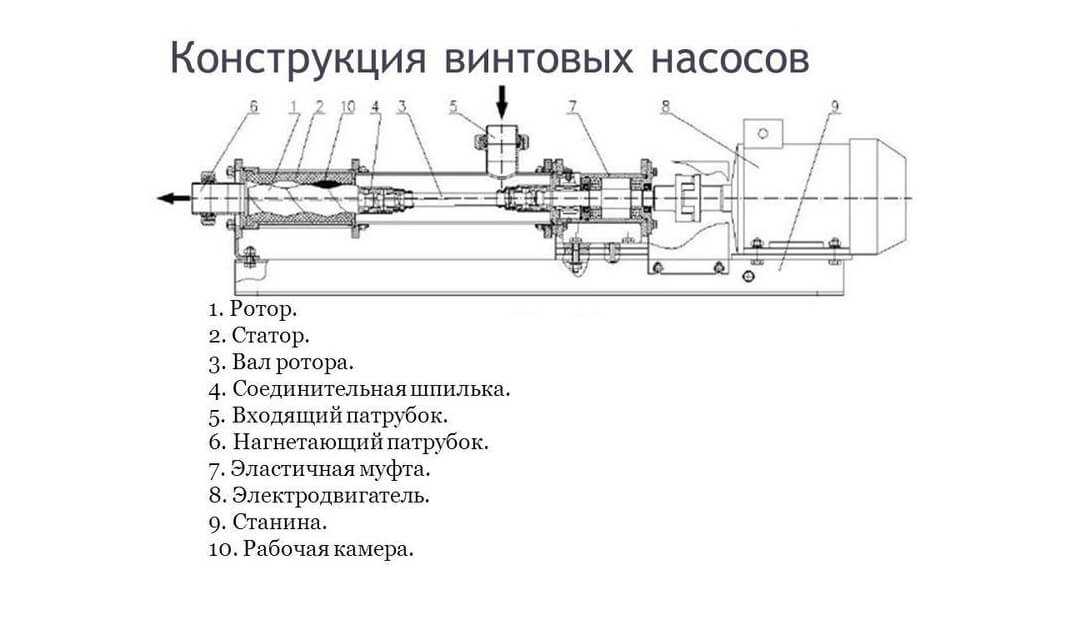

Составные части насоса, принцип работы

Когда вращается рабочая деталь, то жидкость поступает к выходу, уплотняющие элементы не дают воде течь в обратном направлении. Так в устройстве поддерживается постоянное давление. Угол закрутки шнекового механизма влияет на уровень производительности, также на частоту, с которой вращается ротор в электродвигателе.

Бывают насосы, которые имеют двигатель, встроенный в корпус. Привод идет сквозь канал, отличающийся герметичностью, доходит до обмоток статора. Изделие оснащено масляным баком, с помощью которого автоматически смазываются подшипники шнека, ротор внутри двигателя.

Вода попадает в корпус, проходя через решетку, которая огибает шнек. К напорному штуцеру можно подвести гибкий шланг из резины, который также соединен с накопительным баком водопроводной системы.

Перед работой насос опускают в жидкость. Можно применять помпы в скважинах и колодцах. Когда насос поглощает воздух, он изнашивается, с помощью автоматики привод отключается.

Внимание! Шнековые устройства соответствуют по размеру диаметру скважины. Если снизить габариты, то можно повысить характеристики насосов

Это интересно: Замена скважинного насоса: проблемы при подъеме глубинного насоса из скважины и их решение

Составные части насоса, принцип работы

Когда вращается рабочая деталь, то жидкость поступает к выходу, уплотняющие элементы не дают воде течь в обратном направлении. Так в устройстве поддерживается постоянное давление. Угол закрутки шнекового механизма влияет на уровень производительности, также на частоту, с которой вращается ротор в электродвигателе.

Бывают насосы, которые имеют двигатель, встроенный в корпус. Привод идет сквозь канал, отличающийся герметичностью, доходит до обмоток статора. Изделие оснащено масляным баком, с помощью которого автоматически смазываются подшипники шнека, ротор внутри двигателя.

Вода попадает в корпус, проходя через решетку, которая огибает шнек. К напорному штуцеру можно подвести гибкий шланг из резины, который также соединен с накопительным баком водопроводной системы.

Перед работой насос опускают в жидкость. Можно применять помпы в скважинах и колодцах. Когда насос поглощает воздух, он изнашивается, с помощью автоматики привод отключается.

Внимание! Шнековые устройства соответствуют по размеру диаметру скважины. Если снизить габариты, то можно повысить характеристики насосов

Это интересно: Замена скважинного насоса: проблемы при подъеме глубинного насоса из скважины и их решение

Винтовой насос для скважины устройство и отличительные особенности

Скважинный винтовой насос Спрут

Среди огромного ассортимента насосного оборудования, насосы винтовые для скважин занимают особую нишу. Конструктивные особенности позволяют использовать их не только для воды, но и для перекачки вязких жидкостей.

Поэтому винтовые агрегаты широко применяются: в пищевой, химической, фармацевтической, а также нефтедобывающей промышленности. Для большинства динамических насосов повышенное содержание песка в воде губительно, тогда как винтовой насос для скважины не столь привередлив, и может работать даже с грязной водой.

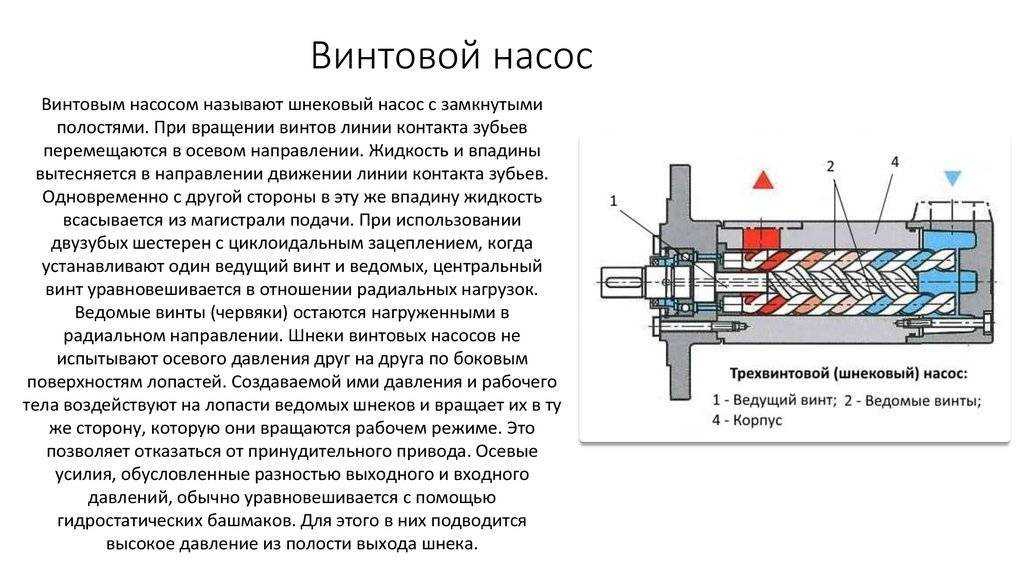

Принцип работы винтового насоса

Главное преимущество, которым обладают винтовые насосы для скважин – это поддержание равномерного, а не пульсирующего, как у центробежных вариантов, потока. При скромных внешних параметрах, они обеспечивают достаточно высокое давление

Это особенно важно для подземных водозаборов, когда воду приходится поднимать на поверхность с большой глубины. По общей классификации, винтовые насосы относятся к самовсасывающим объёмным насосам с многоступенчатой структурой

Конструкция скважинного винтового насоса предусматривает один вертикальный вал, что позволяет создавать оборудование с минимальными поперечными размерами

По общей классификации, винтовые насосы относятся к самовсасывающим объёмным насосам с многоступенчатой структурой. Конструкция скважинного винтового насоса предусматривает один вертикальный вал, что позволяет создавать оборудование с минимальными поперечными размерами.

Такая конфигурация и предопределяет его использование для установки в скважинах, и даже абиссинских колодцах.

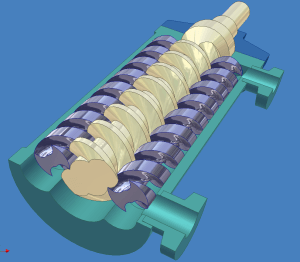

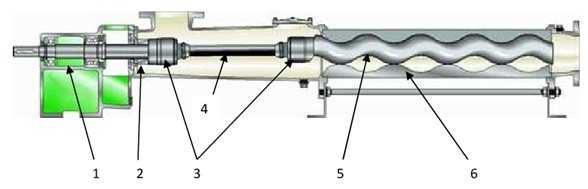

Насос винтовой для скважины: внутреннее устройство

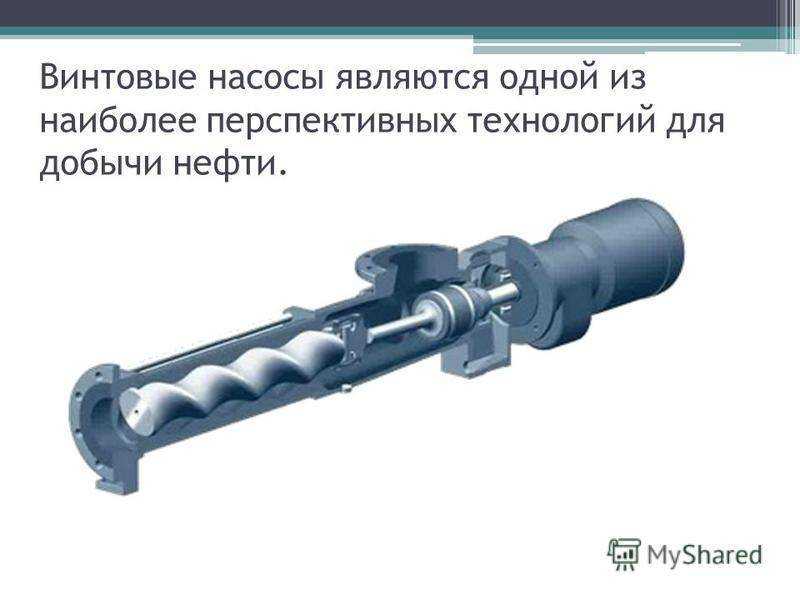

Ротор насоса представляет собой однозаходный стальной винт (шнек) с широким шагом резьбы и круглым сечением. Статорный винт имеет аналогичное сечение, но шаг резьбы у него вдвое больше, и он имеет обрезиненную поверхность.

Вращаясь в полости статора, ротор забирает воду от всасывающего патрубка, и, перемещая по спирали, подаёт её к патрубку отводящему.

Насосы для скважин винтовые производятся в двух вариантах. Это погружные насосы, и агрегаты с трансмиссионным валом.

Погружные насосы моноблочные, у них двигатель расположен внутри корпуса. Насосы с трансмиссионным валом более мощные, и способны, при подаче 1200 м3/час, поднять воду с глубины 125 метров.

Двигатель этих агрегатов находится на поверхности, над устьем водозабора, и соединяется с насосным узлом промежуточным трансмиссионным валом. Насосная часть имеет несколько, соединённых между собой шпильками, чугунных секций.

В каждой из них находится свой вал и центробежное рабочее колесо. Объединяет секции защитная сетка, через которую и поступает вода.

Насос винтовой скважинный: вариант для артезианских водозаборов

Такая конструкция позволяет при необходимости изменять количество ступеней насоса, регулируя тем самым его напор. С напорным трубопроводом, насосный узел соединяется через фланец, расположенный на корпусе верхней секции.

Трансмиссионный вал располагается во внутренней полости защитных труб, заполненных маслом. Собирают их тоже по секциям, постепенно наращивая в процессе опускания в скважину.

Погружные насосы отличаются тем, что их валы жёстко соединены с валами двигателей, поэтому необходимость в установке длинного трансмиссионного вала отпадает. Соответственно, упрощается и конструкция напорного трубопровода.

Такой агрегат можно установить даже в искривлённый ствол, да и помещение над скважиной, где располагают оборудование, в этом случае, будет по площади гораздо меньше. Вообще, винтовой скважинный насос отличается наиболее длительным сроком эксплуатации. Этому способствует практические полное отсутствие вибрации – извечного врага любого оборудования.

Какой насос выбрать

Итак, вы решили приобрести насос винтовой скважинный, но не знаете, какому варианту отдать предпочтение. И вообще, что предлагают сегодня производители для бытового использования?

Высококлассные винтовые насосы

2. Grundfos SQE 1-95

Конструкция оснащена электродвигателем, работающим на базе постоянных магнитов, что позволяет в значительной степени уменьшить пусковые токи. Данный фактор очень важен для данного аппарата, так как мощность его мотора составляет 1 600 Вт. В насосе имеется система плавного пуска, а еще система частотного управления оборотами. Аппарат даже в слабой электросети позволяет добиться стабильной работы. Разработали эту модель датские инженеры, но по сложившейся традиции аппарат изготавливается на китайских фабриках. Никаких претензий по отношению к качеству сборки, комплектующих и надежности у пользователей нет.

Максимальная глубина погружения этого агрегата составляет целых 142 метра, но оттуда он будет поднимать лишь около 1,7 кубометра в час. Если же погружать насос на 50 м, то он способен выйти на полноценную мощность – 6-7 кубометров в час. К качеству воды агрегат предъявляет серьезные требования, максимальная концентрация песка и прочих веществ должна составлять не более 30 граммов на кубометр.

Преимущества:

• Способность функционировать даже на весьма большой глубине;
• Аппарат легок в обслуживании;
• Предусмотрена система плавного пуска с частотным управлением мотором.

Недостатки:

Предъявляет серьезные требования к чистоте воды.

Насос Grundfos SQE 1-95

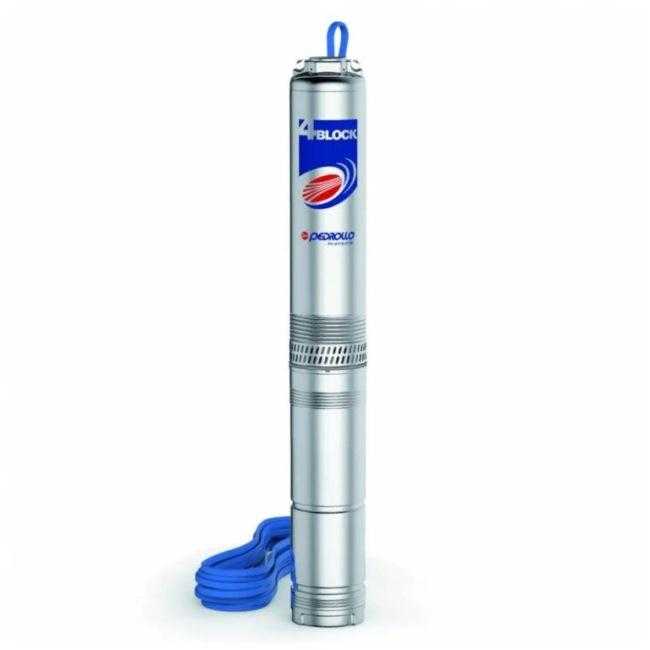

1. Pedrollo 4BLOCKm2/10

Это действительно лучший агрегат во всем нашем обзоре лучших винтовых насосов. Дело в том, что в большинстве случаев необходимости в слишком большой глубине погружения нет, однако совершенно иначе обстоит вопрос с энергопотреблением. Данное устройство оборудовано электромотором, мощность которого составляет 550 Вт. Двигатель не создает дополнительную нагрузку на сеть, способен выдерживать даже значительные перепады напряжений, может работать даже при стабильно низком напряжении. Аппарат обладает десятью рабочими секциями, благодаря чему удается обеспечить напор до 65 метров в случае, если он погружается относительно уровня воды до 40 м. При глубине скважины в 60 м, за час изделие способно поднять на поверхность около кубометра воды, если же насос будет находиться на глубине 20 метров, то этот показатель возрастает до 3,5 кубометров.

Корпус насоса, вал и все подшипники изготавливаются из нержавеющей стали, что позволяет в значительной степени увеличить эксплуатационный ресурс конструкции. В рабочих секциях колеса изготавливаются из лексана – особо прочного полимера, нечувствительного по отношению к истиранию. Это позволяет аппарату выдерживать приличную концентрацию песка – до 150 граммов на кубометр воды.

Преимущества:

• Потребляет не слишком много электроэнергии;
• Высокие эксплуатационные характеристики;
• Очень надежная конструкция;
• Не слишком большая масса аппарата.

Недостатки:

Длина питающего кабеля составляет всего 20 метров.

Насос Pedrollo 4BLOCKm2/10

Область применения шнека

По своей сути шнек является цельным стержнем с винтовой сплошной поверхностью, расположенной вдоль продольной оси. Своему происхождению шнек обязан великому ученому Архимеду, изобретшему водоподъемную машину, которую так и назвали – Архимедов винт.

Перед использование шнекового насоса нужно тщательно изучить инструкцию

В наше время шнеки используются повсеместно и в самых различных отраслях:

• Мясорубка – одно из самых простых и распространенных устройств, использующих шнек;
• Винтовые конвейеры;
• Шнековые насосы;
• Вездеход — шнекоход ШН-1;
• Буровые механизмы;
• Любители зимней рыбалки используют шнек для бурения скважины во льду реки;
• Принцип шнека используется в сверлах для удаления стружки во время работы;
• Применяется в стрелковом оружии в шнековых магазинах;
• Широко применяется в прессах;
• Часто используются в комбайнах различных предназначений.

Принцип работы шнека на столько прост, что позволяет его использовать повсеместно, и примеры можно приводить бесконечно долго. Что и говорить, если даже в фантастических произведениях встречаются машины, использующие шнековые механизмы. К примеру, чудо-машины, бурящие толщи гор или продирающиеся сквозь недра планет чуть ли не насквозь.

Преимущества и недостатки винтовых насосов

Высокий спрос на винтовые насосы обусловлен множеством их достоинств. Среди них нужно выделить:

• Высокий КПД приборов – от 50 до 70 %;
• Агрегаты способны работать с очень вязкой жидкостью, создавая напор гораздо выше, чем импеллерные помпы;
• Винтовые насосы способны перекачивать жидкости с большим количеством твердых примесей;
• Принцип работы винтового прибора исключает образование пульсаций, которые характерны для оборудования других видов;
• Винтовые насосы являются самовсасывающими приборами, а максимальная глубина забора жидкости может составлять 8,5 м;
• Приборы отличаются компактностью и низким уровнем шума;
• Благодаря высокой надежности, винтовые насосы крайне редко требуют ремонта и не нуждаются в частом обслуживании.

Как и другие виды насосов, винтовое оборудование имеет свои слабые стороны. Первый минус заключается в высокой стоимости агрегатов, из-за чего использовать их на своем производстве могут позволить себе далеко не все предприятия. Второй недостаток заключается в отсутствии возможности регулировки объемов откачиваемой жидкости.

Как устроено такое оборудование

В корпусе агрегата находится винт, между канавками которого и поверхностью стенок образуется камера. По ней вдоль оси движется жидкость. При этом винтовые выступы создают замкнутое пространство, что делает невозможным утекание воды обратно. Обычно оборудование этого класса используется для перекачивания любых жидкостей, вплоть до газа и пара.

Смотрим видео, принцип работы:

Корпус агрегата выполняется в форме цилиндра или конуса, что позволяет значительно улучшить качество уплотнений, тем самым снизив утечку жидкости. Материалом может служить как металл, так и эластичные полимеры. Но последние выдерживают меньшее давление. Поэтому чаще всего насосы с коническими винтами имеют жесткий корпус. Они способны работать при давлении до 30 МПа.

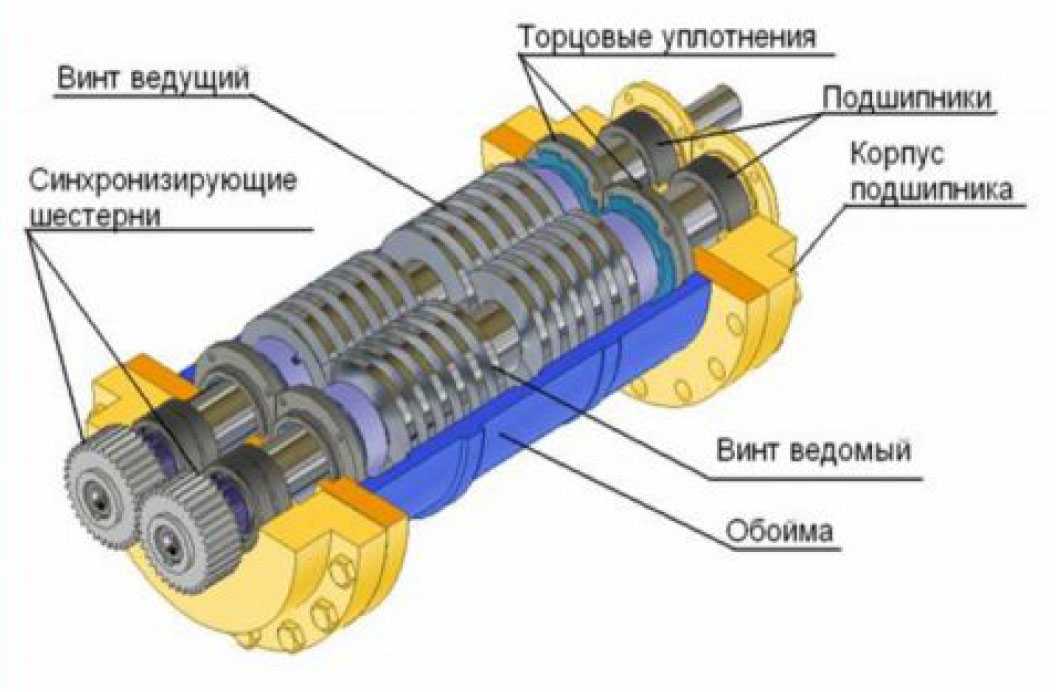

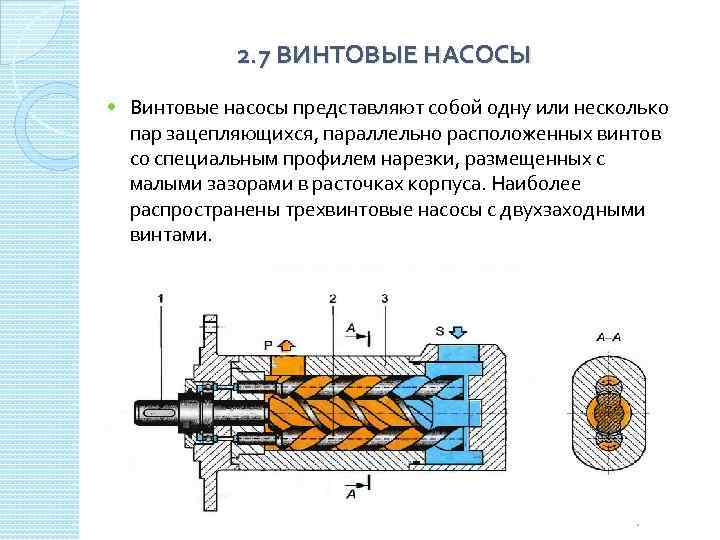

Устройство винтового насоса

Достоинства и недостатки оборудования

Самыми распространенными считаются трехвинтовые насосы. К их достоинствам относятся:

• Возможность равномерной подачи воды;
• Способность работать со смесями, содержащими твердые включения, не повреждая их;
• Способность к самовсасыванию жидкости;
• Бесшумность.

Среди отрицательных черт:

• Большая цена и сложность производства;
• Невозможность регулировать рабочий объем;
• Не могут работать вхолостую.

Но в то же время такие насосы незаменимы при перекачивании агрессивных химических жидкостей и способны эффективно работать в любом положении: горизонтальном, вертикальном.

Преимущества и недостатки техники

Преимущества скважинных насосов винтового типа:

• повышенная производительность;
• отсутствие в конструкции сложных узлов упрощает регламентное обслуживание;
• при работе оборудования нет повышенного шума;
• небольшие геометрические размеры;
• допускается перекачка жидкостей с различным химическим составом.

К недостаткам погружного насоса для скважины шнекового типа относят повышенную стоимость и отсутствие возможности регулировать подачу воды. При установке изделия следует учитывать, что устройство не допускает работы без подачи жидкости.

Средняя цена помпы импортного производства составляет 8-10 тыс. руб. Отечественное оборудование обойдется несколько дешевле. Приобрести в Москве погружные насосы можно в специализированных магазинах, занимающихся поставкой компонентов для систем водоснабжения.

Принцип действия и назначение прибора

Принцип действия каждого винтового агрегата основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками путем вхождения винтовых выступов в смежные канавки. Благодаря такому принципу работы, внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.

• На пищевых фабриках – при производстве продуктов питания агрегаты применяются в качестве дозаторов;
• В строительстве – насосы используются для подачи смесей, используемых с целью производства наливных полов и кровли;
• На скважинах – приборы выкачивают загрязненную воду с большим количеством примесей. Винтовой скважинный насос может использоваться, как для источника с чистой водой, так и для скважины с песком;
• В химической промышленности – винтовые насосы перекачивают большие объемы густых веществ для их дальнейшей обработки.

Высокая надежность и способность работать под высокими нагрузками делает винтовые насосы одним из наиболее прогрессивных видов насосного оборудования.

Установка в скважину

Монтаж скважинных насосов должен выполняться в соответствии c действующими правилами техники безопасности:

1. Перекачивающее оборудование устанавливается только после завершения сварочных работ по прокладке напорной магистрали.
2. Диаметр выработки для установки прибора должен гарантировать свободный проход механизма в комплекте с кабелем.
3. Убедиться, что дебит источника соответствует производительности установки.
4. Соединить выходной патрубок с напорной трубопроводной арматурой.
5. Проверить герметичность магистрали.
6. Устройство опустить в скважину с использованием цепи или прочного стального троса. Крепление подвески производится к специальным проушинам, размещенным на выходном патрубке механизма.
7. Электрический кабель закрепить на подающей трубе при помощи хомутов с промежутком 2-3 м по всей длине магистрали.
8. Установку насоса выполняют таким образом, чтобы при самом низком прибор находился на уровне 1 м от дна выработки.
9. Корпус электродвигателя необходимо располагать выше фильтрующего элемента.
10. В случае если размер отверстия намного превышает диаметр насоса, нужно установить дополнительный кожух вокруг прибора для создания потока воды и эффективного охлаждения привода.
11. После фиксации троса подвески к подключить электропитание.
12. Из подающей и напорной магистрали удалить воздух во избежание скачков давления при запуске оборудования.
