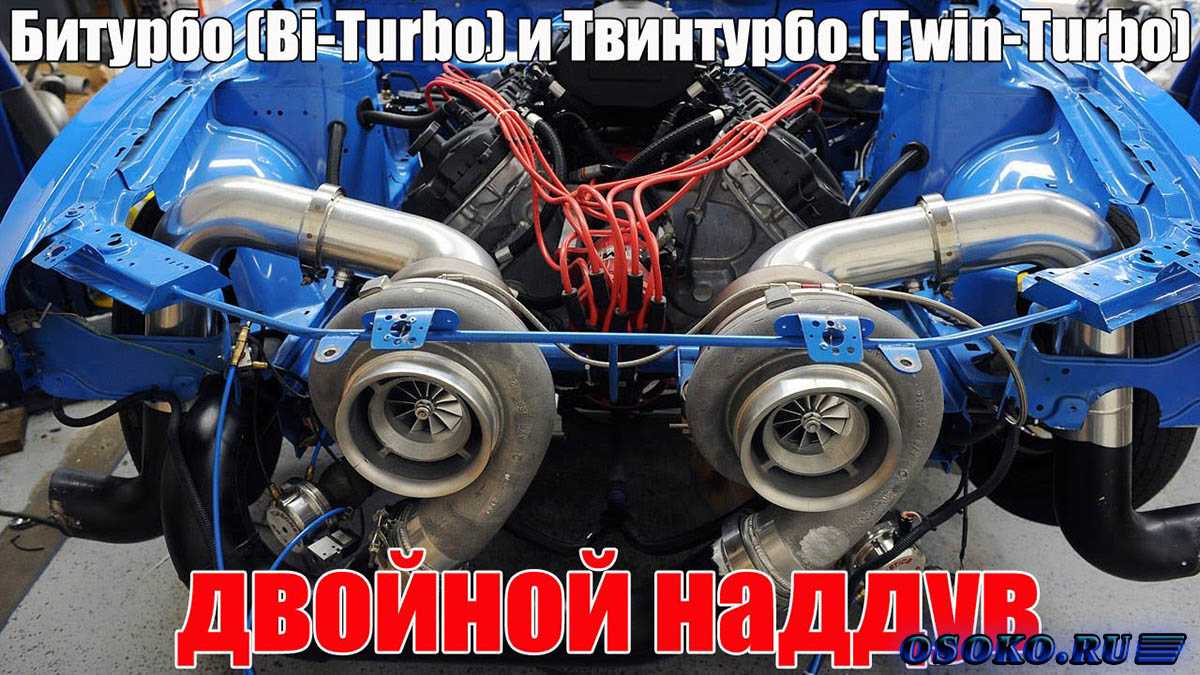

Чем отличается twin-turbo от bi-turbo?

История

Многие думают, что турбированные моторы появились не так давно. Но это, на самом деле, произошло в XX веке. В 1911 году американский изобретатель А. Бюхи получил официальный патент на промышленное производство системы, которое позволило увеличивать мощность мотора в несколько раз.

Несмотря на то, что Альфред Бюхи понял, как правильно «сжимать» воздух на впуске, на практике этот процесс впервые начал работу в момент, когда фирма General Electric приступила к экспериментам с газовым наддувом. Через 10 лет турбонагнетателем оснастили двигатель Liberty на биплане. Ему удалось тогда подняться на высоту более 10 км.

Первые турбины давали хорошую прибавку к мощности, но были очень громоздкими. Они увеличивали и так большой вес автомобилей. По этой причине дальнейшее распространение турбонаддува не пошло. Например, в Америке не спешили встраивать ее в выпускаемые машины.

Система турбонаддува использовалась в европейских странах. В те годы как раз нагрянул бензиновый кризис. Снизить объем двигателя и повысить его мощность помогал турбонаддув. Со временем система подвергалась совершенствованию, но проблема большого расхода топлива оставалась. Решить ее удалось только в 1970 году, когда компания Мерседес представила авто с дизельным двигателем с турбонаддувом. Теперь расход топлива был снижен, поскольку дизельный агрегат оказался не таким «прожорливым».

Кстати, турбокомпрессоры использовались в авиационном строительстве еще до Второй Мировой войны. Немного позже их устанавливали на пассажирских лайнерах. Таким образом, можно сказать, что турбонаддув появился в прошлом веке, но свою заслуженную популярность получил лишь через 100 с лишним лет.

Суть вопроса

Многие современные автомобили используют такие технологии двигателей для увеличения используемого топлива. За счёт большего количества впрыскиваемого горючего, повышается общая скорость движения. Настоящая технология была известна ещё в ХХ веке — компоновку из двух труб называли Double Turbo, Twin-turbo и так далее. Сегодня они представлены как технологии твин-турбо и битурбо.

Что это значит

Biturbo представляет собой конструкцию турбонаддува, которая имеет вид двух турбин. Первая из них большого размера, а вторая уменьшенного. В то время как первая добавляет к двигателю мощный поток воздуха, меньшая турбина служит основным элементом для работы в среднем диапазоне скоростей. Такая система нацелена на более плавную работу ускоренного движения.

Конструкция twin-turbo больше ориентируется на прирост мощности, чем на стабильную работу автомобиля. По этой причине в ней используются две одинаковые турбины, которые воздействуют непосредственно на скорость движения.

Черное и белое

Если вы опытный автолюбитель и знаете, в чем отличие компрессора и турбокомпрессора, то должны понимать, почему эти системы инженеры считают несовместимыми. В первую очередь, различие в том, что компрессор приводится в действие от коленвала, в то время как турбокомпрессор в основном работает на энергии выхлопных газов и, соответственно, понятно, почему совместить системы становится нереальным решением. Однако выход из этой ситуации нашли инженеры компании Volkswagen. Они предложили включить два узла в свой вариант системы твинтурбо, благодаря чему эта турбина начинает работать постоянно, в то время как компрессор является лишь помощником в устранении турбоям. Компрессор постепенно начнет отключаться, но если вы резко нажмете на газ, он начнет работу, параллельно улучшая работу двигателя на момент подачи топлива. Конечно, разница при езде для водителя не сильно очевидна, но на уровне производства система, которая была разработана инженерами Volkswagen оказалась не такой-то простой и не совсем надежной. Оттого на брендовых автомобилях используется всего один из двух предложенных вариантов.

Что такое система Twin-Turbo?

Работа турбины осуществляется определенным образом. Воздух снаружи автомобиля нагнетается и закачивается в цилиндры двигателя. Но, после того как рост оборотов двигателя увеличивается, работа турбины утрачивает свою эффективность. Для устранения подобной особенности функционирования турбины, разработчики спроектировали систему состоящую из двух турбин.

Работа турбин может осуществляться в режиме индивидуально подобранном владельцем автомобиля. Они могут работать как параллельно, так и последовательно. Во втором случае одна турбина подключается в момент запуска двигателя и набора оборотов, а вторая-подключается в момент падения эффективной работы первой. Обоюдная работа, в свою очередь, обеспечивает огромный прирост в производительности и работе двигателя.

Система Twin-Turbo может работать и устанавливаться на двигателях V-образного типа, также подойдут и рядные моторы, особого отличия в этом факте нет. Основной целью работы подобной установки-увеличение производительности автомобиля и быстрый набор скорости.

Система обладает определенным перечнем недостатков:

  1. Длительная ответная реакция на педаль акселератора.
  2. Усиленная эксплуатация второй,более мощной турбины и ее преждевременный износ.
  3. Присутствие турбоямы, состояния в котором, турбины не имеют эффективности.

На модели автомобилей,которые участвуют в гонках или драг-рейсинге нередко устанавливается и 3-5 турбин согласно вышеуказанной схеме. На серийные автомобили таких»излишеств» автомобильная промышленность не предусматривает.

Типы турбокомпрессоров: Turbo, Twin Turbo, Twin-Scroll, вы их всех знаете?

Turbo, Twin Turbo, Bi-Turbo, Twin-scroll или электрический турбонагнетатель? Какой из них является лучшим и каковы их преимущества или недостатки? Все эти типы турбокомпрессоров рассмотрим в этой статье и напишем что-нибудь об их дизайне. Но сначала мы напишем несколько слов о том, что такое турбокомпрессор и для чего он нужен.

Турбокомпрессор или разговорный турбо — это устройство, которое увеличивает мощность двигателя внутреннего сгорания путем нагнетания воздуха в камеру сгорания. Увеличение производительности заключается в том, что двигатель получает гораздо больше молекул кислорода из того же объема воздуха, потому что воздух сжимается, что делает смесь более взрывоопасной. Двигатель с турбонаддувом, следовательно, легче разгоняется, имеет большую мощность и не требует большего количества топлива, чем атмосферный двигатель.

Турбокомпрессор работает от выхлопных газов, что означает, что он использует энергию, которая в противном случае была бы потрачена впустую. Вращение турбонагнетателя с помощью выхлопа очень эффективно, потому что турбонагнетатель не получает мощности от двигателя, в отличие от компрессора, который механически приводится в действие от мощности двигателя.

Основная часть турбокомпрессора представляет собой турбину или пропеллер. Он может вращаться до 300 000 оборотов в минуту и оказывает наибольшее влияние на некоторые характеристики турбонагнетателя. Размер турбины определяет количество воздуха, которое будет поступать в двигатель. Как правило, чем больше турбина, тем больше пропускная способность.

Производительность турбокомпрессора тесно связана с его размерами. Большие турбонагнетатели нуждаются в большем давлении выхлопных газов, что вызывает турбо нагнетание на низкой скорости. Небольшие турбонагнетатели вращаются быстро, но могут не иметь одинаковую мощность при высоком ускорении. Различные вариации турбокомпрессоров используются для эффективного сочетания преимуществ больших и малых турбокомпрессоров.

БИ-ТУРБО (BI-TURBO)

Как правило, это два последовательно включаемых турбины в работу. На ярком примере СУБАРУ – одна малая и затем другая большая.

Малая раскручивается намного быстрее, потому как не обладает большой инерционной энергией – логично она включается в работу на низах, то есть первой. Для малых скоростей и до невысоких оборотов этого вполне достаточно. Но при больших скоростях и оборотах этот «малыш» практически бесполезен, тут нужна подача, куда большего объема сжатого воздуха – включается вторая более тяжелая и мощная турбина. Которая дает нужную мощность и производительность. Что дает такое последовательное размещение в BI-TURBO? Это почти исключение турбоямы (комфортное ускорение) и высокая производительность на высоких скоростях, когда тяга остается даже на скоростях за 200 км/ч.

Нужно отметить, что могут быть установлены как на V6 агрегат (с каждой стороны по своей турбине), так и на рядную версию (здесь могут разделить выпускной коллектор, например с двух цилиндров дует одна, с других двух другая).

Минусами можно назвать высокую стоимость и работы по настройки такой системы. Ведь здесь применяются тонкие настройки перепускных клапанов. Поэтому установка обусловлена на дорогих спортивных машинах, таких как ТОЙОТА СУПРА, либо на авто элитного класса – МАЗЕРАТТИ, АСТОН МАРТИН и т.д.

В начале было

Если вам знакомо такое понятие как турбонаддув, мы уверены, вы поймете, что установка сразу двух турбокомпрессоров представляет своеобразную сложность. У двух видов турбонаддува имеются как общие черты, так и отличия. Из общего можно сказать, что турбины системы biturbo обычно устанавливают на одну выхлопную магистраль. Однако турбокомпрессор, который находится дальше, энергии получает гораздо меньше. Оттого его работа, соответственно, будет снижаться по качеству и эффективности. Поэтому был придуман аналог , такой как TwinTurbo. Его вторая труба была оборудована дополнительными характеристиками, например, подшипниками, а также другой формы крыльчатки. Но тем не менее при исследованиях было выявлено, что Twin Turbo имеет несколько недостатков: наличие серьезной «турбоямы» — диапазона, при которых обе турбины одновременно перестают работать, а также достаточно большой промежуток времени между подачей газа, что отражается на его работе. Некоторые исследователи дополнительно отмечают, что ближняя турбина при такой работе очень быстро подвергается износу, и плюс ко всему, неудобно на подобные устройства устанавливать v-образные моторы.

Конечно, при всех выявленных недостатках автомобильные инженеры пытались найти решение проблемы. Так специалистами компании Тойота было предложено включение в своей модели Biturbo турбокомпрессоров. Клапаны при работе на низких оборотах закрыты, выхлопные газы, соответственно, могут выходить только через первую турбину.  Она раскручивается и таким образом обеспечивается выход из так называемой турбоямы. Кроме того, нововведения еще и в том, что как только турбина достигнет трех с половиной тысяч оборотов в минуту, при котором давление газов уже становится, скажем так, избыточным, открывается заслонка, и горячий воздух уходит автоматически ко второму компрессору, который изначально сделан в большем размере, и, таким образом принимая на себя весь поток воздуха, обеспечивает прирост мощности для двигателя.

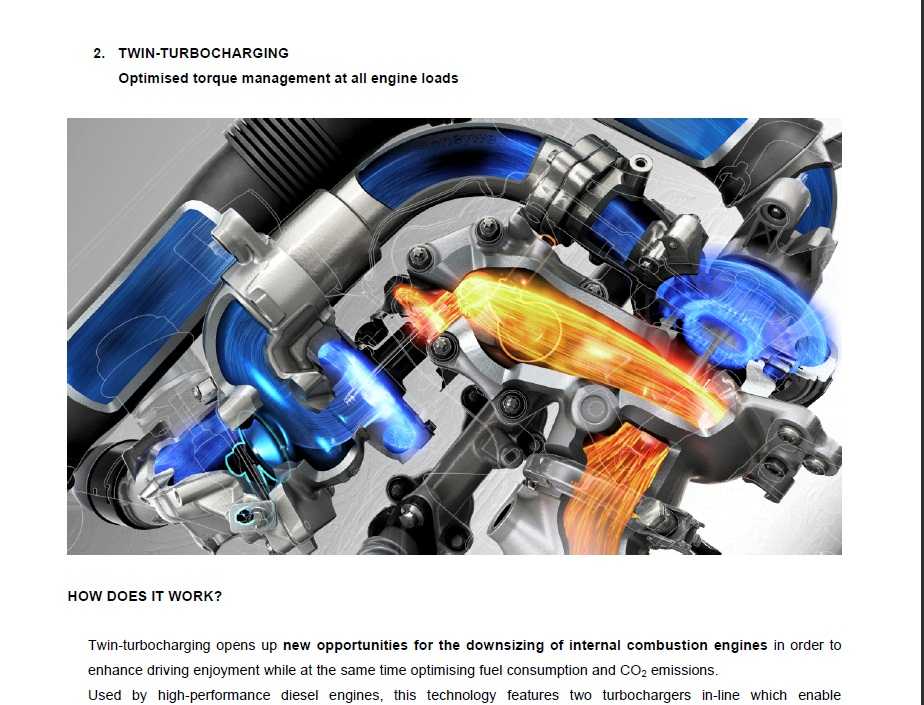

Ступенчатая работа турбин

Рассматривая ступенчатую систему твин турбо важно отметить, что именно она является самой технически грамотной и совершенной, обуславливает самый большой подъем КПД. В такой системе присутствует электронное управление как сгоревшими газами, так и выходящим потоком сжатого воздуха. Здесь, в отличие от предыдущих вариантов, есть возможность применять два разных по размеру турбонаддува

Когда обороты двигателя низкие перепускной клапан сгоревших газов закрыт. Газы следуют по системе твин турбо сначала посещая малый компрессор, где получают максимальную отдачу на давление при минимальной инерции. Далее, они попадают в большую турбину. Когда обороты увеличиваются начинается совместная работа турбин. Перепускной клапан постепенно открывается, то начинает постепенно раскручивать вторую турбину, пуская газы прямо через нее. Когда обороты растут до максимальных, то клапан открывается полностью, и большая турбина начинает работать на полную свою мощность и воздух поступает из нее в двигатель

Здесь, в отличие от предыдущих вариантов, есть возможность применять два разных по размеру турбонаддува. Когда обороты двигателя низкие перепускной клапан сгоревших газов закрыт. Газы следуют по системе твин турбо сначала посещая малый компрессор, где получают максимальную отдачу на давление при минимальной инерции. Далее, они попадают в большую турбину. Когда обороты увеличиваются начинается совместная работа турбин. Перепускной клапан постепенно открывается, то начинает постепенно раскручивать вторую турбину, пуская газы прямо через нее. Когда обороты растут до максимальных, то клапан открывается полностью, и большая турбина начинает работать на полную свою мощность и воздух поступает из нее в двигатель.

Разновидности BITURBO/TWIN-TURBO

Разобравшись с тем, что два эти названия взаимозаменяемы, можно поговорить о разных системах из двух турбин. Различают несколько видов системы BITURBO/TWIN-TURBO
:

  • Параллельный;
  • Последовательный;
  • Ступенчатый.

Поговорим о них подробнее.

Параллельная система наддува
– система двух турбин, относящихся к одному виду и размещенных параллельно. При этом турбины работают одновременно. Преимущества параллельной системы в том, что в ее случае две небольшие или средние турбины обладают меньшей инерционностью по сравнению с одной мощной, но большой турбиной.

Такая система соединения позволяет турбокомпрессорам равномерно распределять между собой потоки газов во время работы. Сначала сжатый воздух подается компрессорами в общий для них впускной коллектор. Затем этот воздух может распределяться по цилиндрам, или, реже, подаваться раздельно для каждого ряда цилиндров. Параллельная система наддува чаще всего используется в работе дизельных V-образных двигателях, где каждый турбонагнетатель зафиксирован на собственном выпускном коллекторе.

Таким образом, при параллельной системе турбонаддува турбины работают на всех оборотах двигателя, а так называемая «турбояма» становится существенно меньше.

Последовательная система турбонаддува
представляет собой систему из двух полностью одинаковых турбин. При этом существенное отличие работы такой системы в том, что одна турбина функционирует постоянно, а вторая подключается к работе только при возрастании числа оборотов мотора. Чтобы второй турбокомпрессор запускался вовремя, в систему введена схема электронной регулировки его работы с помощью специального клапана, что и делает эту систему более сложной.

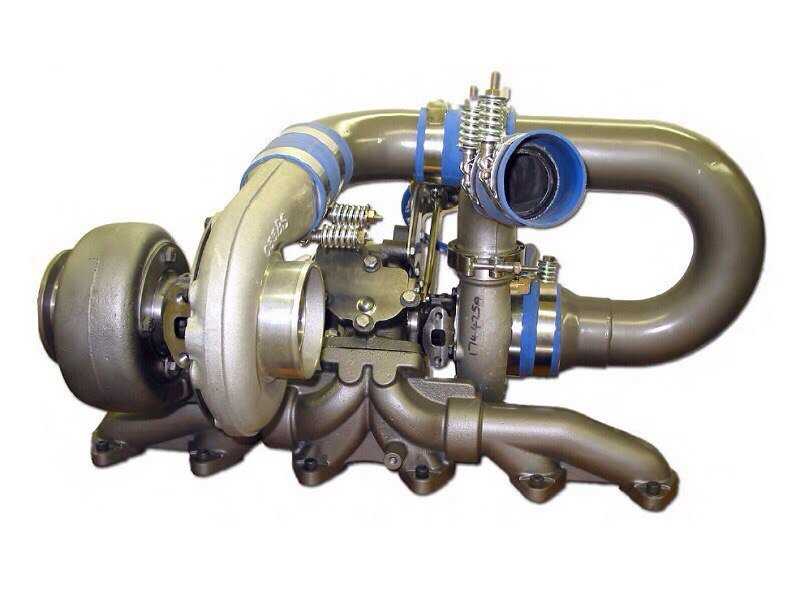

Ступенчатая система турбонаддува
является самой сложной, эффективной и современной реализацией принципа BI/TWIN-TURBO
. В двухступенчатую систему объединяются две турбины – малая и большая. Они установлены во впускном и выпускном тракте. При работе турбокомпрессоров происходит клапанная регулировка отработанных газов и сжатого воздуха. При увеличении оборотов двигателя начинается одновременная слаженная работа обеих турбин. При этом происходит раскрытие перепускного клапана отработанных газов, вследствие чего некоторая их часть проходит через большую турбину, и она раскручивается сильнее. По достижении некоторого определенного уровня давления на впуске турбонагнетатель большой турбины сжимает воздух (при этом давление еще не достаточное). Затем сжатый воздух поступает в компрессор малой турбины, и там давление продолжает расти. Пи этом перепускной клапан наддува остается все еще закрытым. Когда, наконец, двигатель достигает максимальной нагрузки, происходит полное открытие перепускного клапана. Отработанные газы проходят через большую турбину, из-за чего она раскручивается до самой высокой частоты, а вот малый турбокомпрессор в это время прекращает движение. На впуске большой компрессор создает наибольшее давление наддува, а малый, в свою очередь, напротив, обеспечивает сопротивление воздушным потокам. В результате в некоторый момент перепускной клапан наддува раскрывается, и происходит поступление сжатого воздуха непосредственно в двигатель.

Как видно из всего вышесказанного, двухступенчатая система BI/TWIN-TURBO создана специально для того, чтобы поддерживать максимально возможную эффективную работу турбонагнетателя при всех без исключения режимах работы двигателя автомобиля.

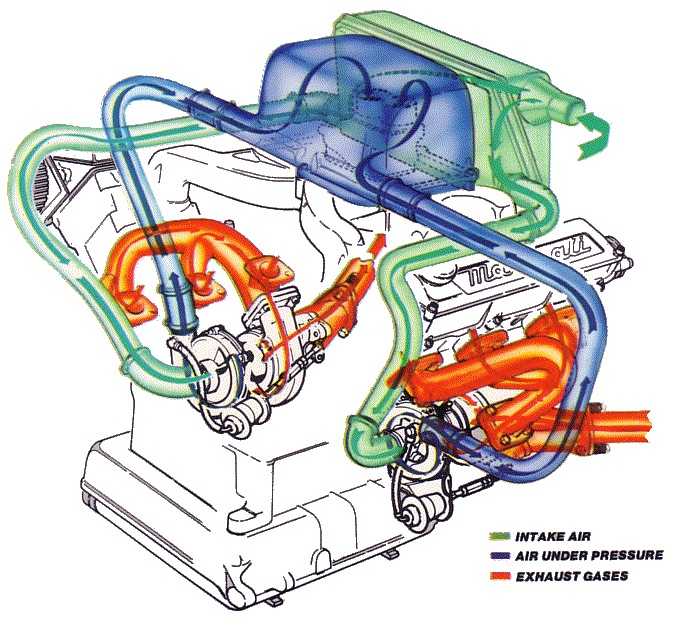

Прежде всего следует сразу пояснить, что разницы между терминами битурбо и твинтурбо не существует. Просто обозначение битурбо в мире более распространенное, чем твинтурбо ввиду наличия известной в 80-90х годах модели Maserati Biturbo, ставшей первопроходцем применения схемы битурбо на серийных автомобилях. Вот, собственно говоря, и вся разница.

Разница оборотов

Одно важное отличие от остальных это, то что компрессор может работать на низких и минимальных оборотах, а турбина вовсе нет. Как правило, для нее необходимы обороты от 3500 об/мин. для создания давления

Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает

для создания давления. Но компрессор не способен экономно расходовать топливо. При разгоне эффективность компрессора будет видна не так долго как хотелось бы. Турбина начинает работать немного позже, так как замечается «яма» при старте, но после небольшого разгона все исчезает.

Компрессор призван постоянно подавать смесь для воспламенения, но влияет на потерю мощности, чего не скажешь о «сестре». Для поддержания работоспособности турбины, необходимо раз или два появляться в автосервисе для диагностики, в противном случае получите неработающую систему.

Для турбины необходима установка дополнительного охладителя – интеркулера (см. статью – “Что такое интеркулер”), так как поток воздуха имеет высокую температуру.

Установка дополнительного радиатора также приносит сложности в плане поиска места для монтажа. КПД компрессора несколько меньше, чем у турбины.

Сейчас преимущественное большинство владельцев переходят от прожорливых и громоздких авто к миниатюрным и экономичным (см. Список экономичных малолитражек). В виду того, что стоимость топлива только растет с геометрической прогрессией, популярными среди большинства населения будут силовые агрегаты с турбинной установкой.

Таким путем многие будут стремиться экономить на содержании машины. Вопрос на тему, что лучше турбина или компрессор, раскрыт и не требует дальнейшего обсуждения. Каждый для себя должен сделать выводы по поводу типа установки в соответствии со своими финансовыми возможностями.

You are using an outdated browser. Please upgrade your browser or activate Google Chrome Frame to improve your experience.

Недостатки Biturbo

  1. Дороговизна конструкции, сложность;
  2. Снижение надежности;
  3. Высокая стоимость обслуживания и ремонта.

Из минусов битурбированных двигателей можно выделить сложность и дороговизну конструкции. Нелегко соединить в параллельную работу две турбины разного размера, синхронизировать их.

Кроме этого в подобных конструкциях применяются дополнительные клапаны управления – это заслонки, сервоприводы. Все это повышает стоимость битурбо двигателей.

Наличие дополнительных систем управления, оборудования, увеличивает цену обслуживания и ремонта. Снижается надежность, так как перепускные клапана, например, могут заклинивать и т.д.

Twin-турбо этих проблем частично лишено, если оно применяется в классической компоновке – параллельно. В таком случае нет дополнительного оборудования, просто две одинаковые турбины работают совместно. Да, есть определенные сложности, но их меньше, чем в битурбо.

Две турбины на двигатель – как и зачем?

Сейчас может возникнуть вопрос, а вообще зачем? Все просто есть всего два вопроса, которые они призваны решать:

  • Устранение турбоямы, можно сказать, что это первоочередная проблема.
  • Увеличение мощности.
  • Строение двигателя.

Начну, пожалуй, с самого простого пункта – это строение двигателя. Конечно, легко ставить одну турбину, когда у вас есть рядный двигатель на 4 или 6 цилиндров. Глушитель то один. Но вот что делать, когда у вас скажем V образный мотор? И по три – четыре цилиндра на каждую строну, тогда и глушителя два! Вот и ставят на каждый по турбине, средней или малой мощности.

Устранение турбоямы – как я уже писал сверху, это задача номер «1». Все дело в том что у турбированного мотора, есть провал — когда вы нажимаете на газ, отработанным газам нужно пройти и раскрутить крыльчатку турбины, именно это время и «проседает» мощность, это может быть от 2 до 3 секунд! А если вам на скорости нужно сделать обгонный маневр – это не безопасно! Вот и устанавливают различные турбины, а зачастую компрессор + турбина. Один работает на низких оборотах, то есть на старте, чтобы избежать «турбоямы», вторая – на скорости когда нужно оставить тягу.

Увеличение мощности – это самый банальный случай. То есть для увеличения мощности мотора, к маломощной турбине устанавливают еще одну мощную, таким образом — дуют они две, что значительно повышает производительность. Кстати на некоторых гоночных машинах, есть и три и даже четыре турбины, но это очень сложно и в серию, как правило не идет!

Вот собственно и решения, для которых применяют «ТВИНТУРБО» или «БИТУРБО» и знаете это реально выход, от избавления от турбоямы и увеличения мощности.

Би-турбо, Твин-турбо

Twin-Turbo или Bi-Turbo — это два турбонагнетателя, которые работают параллельно (вместе) или последовательно (отдельно). В параллельной конфигурации оба турбонагнетателя одинаково велики, причем одна турбина приводится в движение одной половиной, а другая — другой половиной выхлопа двигателя, и оба работают одновременно. Это особенно актуально для многоцилиндровых двигателей.

Небольшие турбонагнетатели имеют низкую инерцию, поэтому для вращения турбины обычно требуется лишь небольшое количество энергии выхлопа, поэтому часто вместо двух больших используются два небольших турбонагнетателя.

В последовательной конфигурации, которая используется чаще, турбонагнетатель меньшего размера работает на низкой скорости, оба работают на средней скорости, и только большой турбонагнетатель работает в одиночку на более высоких заданных оборотах двигателя.

Последовательные турбокомпрессоры отвечают требованиям как высокой производительности, так и низкоскоростного двигателя. Однако такая конструкция требует сложных комплектов трубопроводов для питания обоих турбонагнетателей.

— Они отвечают высоким эксплуатационным требованиям, а также гибкости при низких оборотах двигателя.

— они устраняют турболаг

— Более высокие затраты на обслуживание

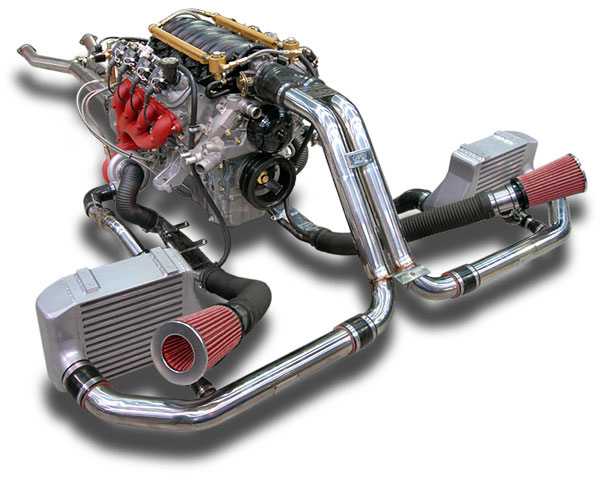

ТВИН-ТУРБО (TWIN-TURBO)

Здесь в основном стоит задача не избавиться от «турбоямы», а максимально повысить производительность (нагнетание сжатого воздуха). Как правило работает такая система на высоких оборотах, когда один нагнетатель не может справиться с возросшей на него нагрузкой, поэтому устанавливается (параллельно) еще один такой же. Вместе они нагнетают воздуха в два раза больше, что даете почти такой же прирост производительности!

Но как же «турбояма», что она здесь свирепствует? А вот и нет, ее тоже эффективно побеждают только немного другим способом. Как я уже говорил, малые турбины гораздо быстрее раскручиваются, так вот представьте – меняют 1 большую, на 2 малых – производительность практически не падает (работают параллельно), а вот «ЯМА» уходит потому как реакция быстрее. Поэтому, получается, создать нормальную тягу, с самого низа.

Установка может быть как на рядные модели силовых агрегатов, так и на V-образные.

Производство и настройка намного дешевле, поэтому это строение применяется у многих производителей.

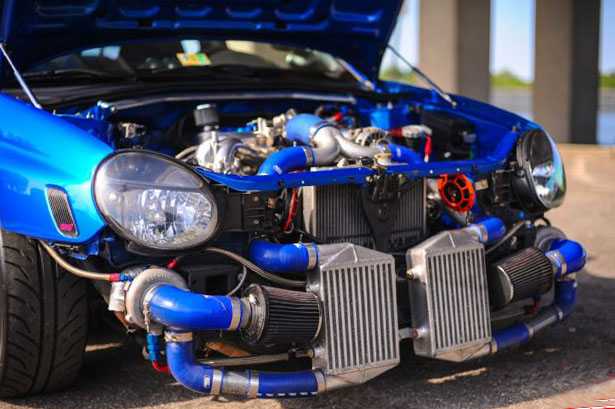

Схема системы работы твин турбо на subaru

https://www.youtube.com/watch?v=avzbP2FYtSM

Электронная система управления обеспечивает переход между режимами и регулирует поток сгоревших газов ко второму турбокомпрессору за счёт специального клапана. Правильно такую систему называть последовательно — параллельная, потому что при полном открытии клапана управления подачей сгоревших газов оба турбокомпрессора работают параллельно. Сжатый воздух подаётся в общий впускной коллектор от двух турбокомпрессоров и распределяется по цилиндрам.

Чтобы достичь максимально высокого выхода мощности, система последовательности Twin Turbo минимизирует последствия турбозадержки. Применяются, как на дизельные двигатели, так и на бензиновые. В 2022 году была представлена система с тремя последовательными турбокомпрессорами компанией BMW и называется она Triple Turbo.

Недостатки Biturbo

  1. Дороговизна конструкции, сложность;
  2. Снижение надежности;
  3. Высокая стоимость обслуживания и ремонта.

Из минусов битурбированных двигателей можно выделить сложность и дороговизну конструкции. Нелегко соединить в параллельную работу две турбины разного размера, синхронизировать их.

Кроме этого в подобных конструкциях применяются дополнительные клапаны управления – это заслонки, сервоприводы. Все это повышает стоимость битурбо двигателей.

Наличие дополнительных систем управления, оборудования, увеличивает цену обслуживания и ремонта. Снижается надежность, так как перепускные клапана, например, могут заклинивать и т.д.

Twin-турбо этих проблем частично лишено, если оно применяется в классической компоновке – параллельно. В таком случае нет дополнительного оборудования, просто две одинаковые турбины работают совместно. Да, есть определенные сложности, но их меньше, чем в битурбо.

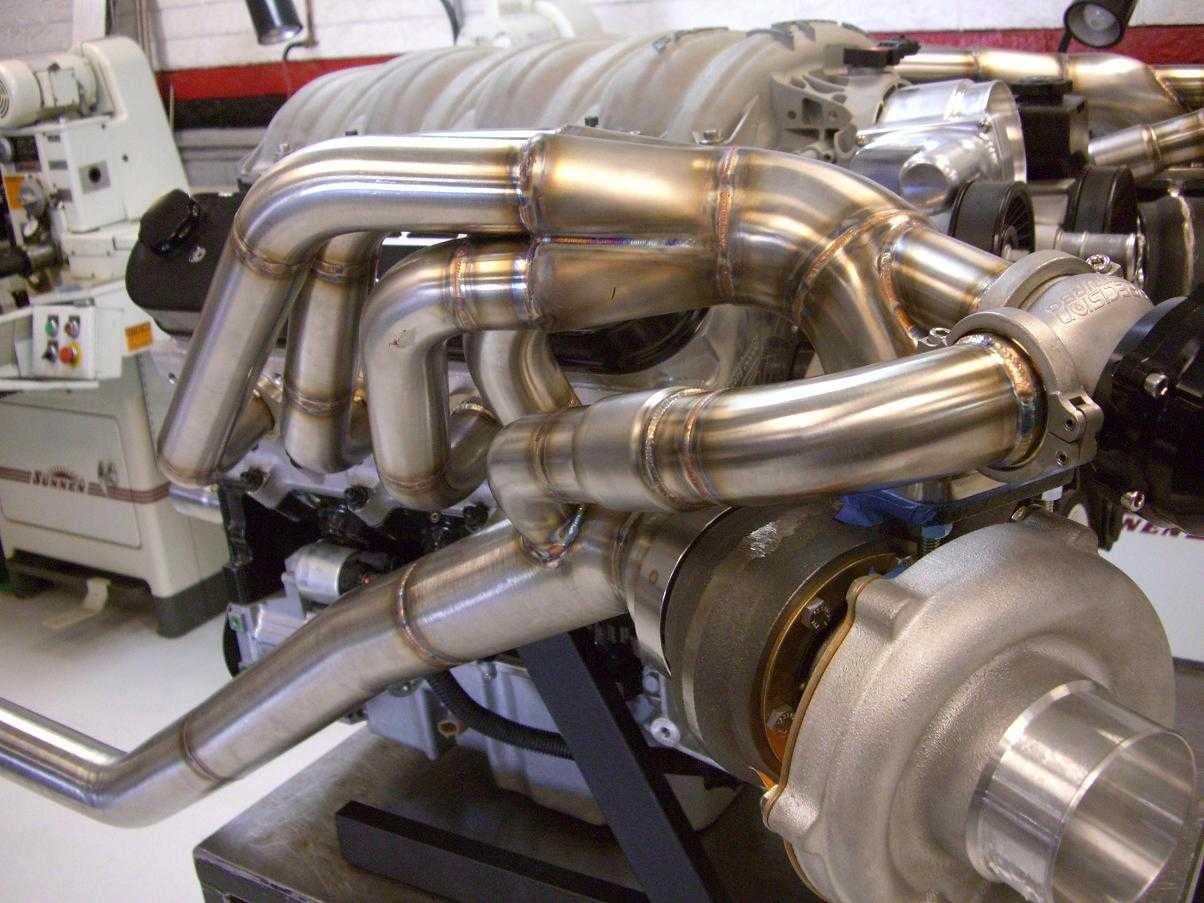

Двигатели с системой наддува Twin-Turbo

Представим себе, как действует турбина. Она создает определенное давление воздуха, закачиваемого в цилиндры двигателя. В процессе роста оборотов эффективность турбины снижается и, мощность мотора падает. Чтобы исключить падение мощности и обеспечить прирост даже на высоких оборотах, была установлена вторая аналогичная турбина.

Примечательно, что в работу турбины могут вступать по-разному. К примеру, можно настроить турбины таким образом, чтобы они действовали параллельно, либо же, есть возможность настроить так, чтобы сначала давление нагнетала одна турбина, затем, когда ее мощности становится недостаточно, подключалась вторая и, таким образом, компенсировала потерю.

Стоит вспомнить, что система наддува Twin-Turbo может устанавливаться как на V-образные двигатели, так и на рядные, здесь нет особой разницы.

Перепускной клапан

Вначале wastegate срабатывал сразу после падения давления. Впоследствии задача для предпускового клапана была усложнена. Wastegate стал слушаться как давления, так и электронике, следящей за температурой и детонацией. Но управлялся переливной клапан пневматикой. Он открывался, когда надо сбросить избыточное давление.

Требуемые характеристики достигаются настройкой клапана. Из-за этого даже на малых оборотах турбина может функционировать очень эффективно. Основная «беда» такой технологии — сложность и ненадежность, выражающаяся в сильной вибрации и больших температур.

Отличие в работе Bi-Turbo от Twin-Turbo

Итак, конструктивные особенности каждой из систем повлияли на общий характер поведения автомобиля. Если система Bi-Turbo, благодаря использованию разных по мощности турбин, обеспечивает автомобилю равномерный разгон, без потери, или резкого увеличения мощности, то главным приоритетом Twin-Turbo является снятие максимальной мощности с мотора. Twin-Turbo, в отличие от конкурента все еще страдает т.н. турбоямой, т.е. небольшой задержкой, пока раскрутится турбина и даст прирост. Отсюда возникает и резкий толчок в разгоне, с системой Bi-Turbo разгон происходит плавно.

Би-турбо (biturbo) — система турбонаддува, состоящая из двух последовательно включаемых в работу турбин. В такой системе применяют 2 турбины, одну маленького размера другую большого, сделано это потому, что маленькая турбина раскручивается значительно быстрее, и вступает в работу первой, затем, при достижении более высоких оборотов мотора, раскручивается вторая, большая турбина, и добавляет значительно больший воздушный заряд. Таким образом прежде всего минимизируется лаг, образуется достаточно ровная разгонная характеристика автомобиля без рывка, свойственного большим турбинам, и достигается возможность использовать большие турбины на двигателях устанавлеваемых в автомобилях предназначенных не только для езды по гоночным трассам, но и по городским дорогам, где возможность крутить мотор постоянно есть не всегда, а получить больше мощности с мотора небольшого объема имеет смысл, по каким либо причинам, например связанным с законодательством по налогам данной страны на литраж мотора. Системы би-турбо весьма дороги, и по этому их установка, как правило в серийном производстве, производится на автомобили высокого класса, типа MASERATI или ASTON MARTIN (там компрессоры).

Такая система может быть установлена как на двигатель V6, каждая турбина будет висеть на своей головке по выхлопу, впуск общий, так и на рядном моторе например рядная 4-ка, в этом случае турбины можно включить по выхлопу как парралельно, 2 цилиндра на одну, 2 на другую, так и последовательно — сначала большая турбина, потом маленькая. Встречаются так же варианты, когда к маленькой турбине подходит выхлоп только с 2-х цилиндров, а к большой соответственно с 2-х оставшихся, и с выхода малой турбины.

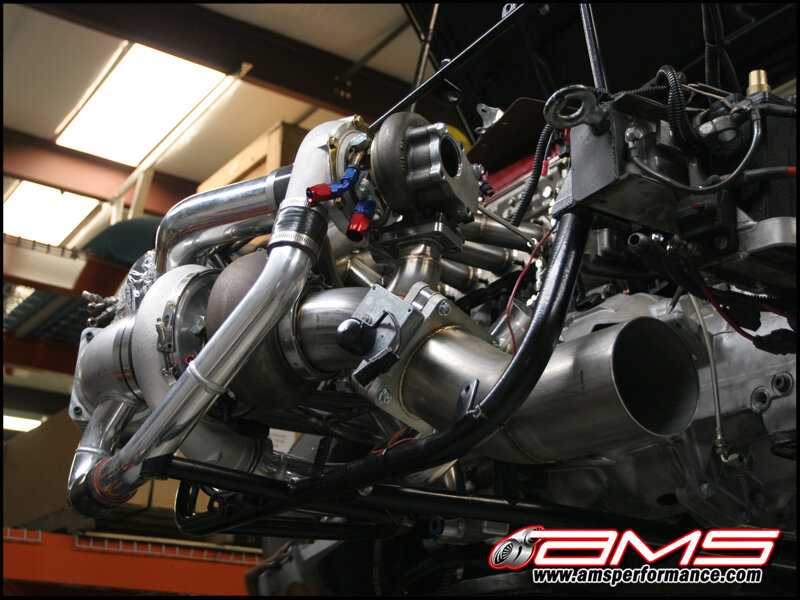

Твин-турбо (twinturbo) — в данной системе в отличии от системы би-турбо, основной задачей является не снизить лаг, а добиться большей производительности по прокачиваемому воздуху либо большего давления наддува. Производительность по прокачиваемому воздуху необходима, в случаях когда мотор работая на высоких оборотах, потребляет воздух больше, чем турбина способна обеспечить, таким образом возможно падение давления наддува. В системах Twinturbo применяются две одинаковые турбины. Соответственно производительность такой системы в 2 раза больше чем системы состоящей из одной турбины, при этом если применить 2 небольших турбины которые по производительности будут равны одной большой, то можно достигнуть эффекта снижения лага, при идентичной производительности. Существуют так же ситуации, когда производительности имеющихся в наличии больших турбин, оказывается недостаточно, например при построении мотора дрэгстера, тогда так же используется комбинация из 2-х турбин. Данная схема как и вариант biturbo может работать как на двигателях с V образным развалом головок, так и на рядных двигателях. Варианты включения турбин такие же как и в битурбо.

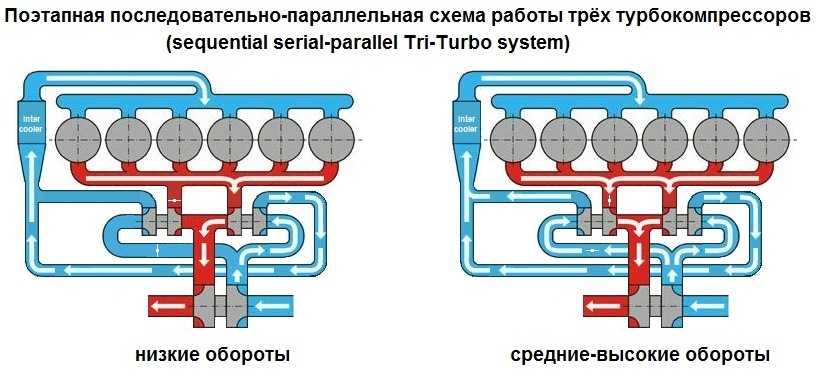

Существуют так же системы состоящие из 3-х и более одинаковых турбин, результат преследуется тот же что и в twinturbo. Такие системы в гражданском применении как правило не имеют распостранения, и применяются как правило, для построения мощных спортивных моторова, для автомобилей участвующих в драгрэйсинге.

В современных турбированных двигателях (в частности RRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Это минимизирует проблему турбоямы и даёт высокий потенциал турбонадувва уже на самых низких оборотах коленвала двигателя. Кроме того это добавляет экономию топлива.

Понятие и принцип работы системы турбонаддува под названием Твин Турбо. Фотографии нового турбированного двигателя Biturbo, видео и схемы.

Характеристика Bi-Turbo двигателя

Итак, начнём с того, что Битурбо – система турбонаддува, состоящая из двух турбин (маленькая и большая). Маленькая турбина раскручивается в несколько раз быстрее, запуская работу большой турбины. После того, как вторая турбина раскручивается, добавляется большой воздушный заряд. Без работы большой турбины, маленькая просто не смогла бы обеспечить автомобиль нужной производительностью, а совокупность двух турбин позволяет добиваться большой мощности, а соответственно и быстрого ускорения автомобиля.

Что это дает? Прежде всего то, что двигатель запускается плавно, без надрыва, то есть двигатель направлен на то, чтобы минимизировать вероятность лага. Такой двигатель отлично подходит не только для использования его в гоночных машинах на длинных дорожных трассах, но и для городской размеренной езды. Стоит отметить, что система Битурбо достаточно дорогостоящая, поэтому установка производится в основном в автомобилях высокого класса.

Черное и белое

Если вы опытный автолюбитель и знаете, в чем отличие компрессора и турбокомпрессора, то должны понимать, почему эти системы инженеры считают несовместимыми. В первую очередь, различие в том, что компрессор приводится в действие от коленвала, в то время как турбокомпрессор в основном работает на энергии выхлопных газов и, соответственно, понятно, почему совместить системы становится нереальным решением.

Однако выход из этой ситуации нашли инженеры компании Volkswagen. Они предложили включить два узла в свой вариант системы твинтурбо, благодаря чему эта турбина начинает работать постоянно, в то время как компрессор является лишь помощником в устранении турбоям.

Компрессор постепенно начнет отключаться, но если вы резко нажмете на газ, он начнет работу, параллельно улучшая работу двигателя на момент подачи топлива. Конечно, разница при езде для водителя не сильно очевидна, но на уровне производства система, которая была разработана инженерами Volkswagen оказалась не такой-то простой и не совсем надежной. Оттого на брендовых автомобилях используется всего один из двух предложенных вариантов.
