Elm 327 — obd2 сканер для диагностики автомобилей

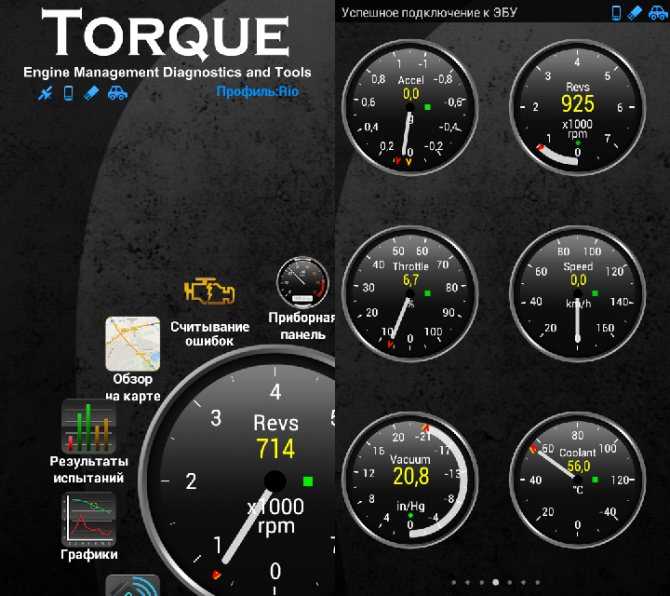

Torque

Torque представляет собой одну из лучших программ для OBD2 для девайсов под управлением ОС Android. Она полностью русифицирована и позволяет получить полную информацию о состоянии вашего автомобиля и работе отдельных его систем. С помощью этого ПО можно:

  1. Осуществить диагностику ошибок Check Engine.
  2. Получить информацию на виртуальной приборной панели в реальном времени.
  3. Проверить работу кислородных датчиков.
  4. Получить предупреждение о необходимости замены масла или ошибках в других датчиках систем.
  5. Ввести настройки с обширным количеством параметров.
  6. Произвести расчёт стоимости каждой поездки, исходя из расхода бензина.
  7. Записать видео поездки с наложением карты и показаниями датчиков (возможно при установке плагина TrackRecorder).

Программа Torque вошла в список лучших программ на Android для OBD2 благодаря полноте отображаемых данных, обширным возможностям внесения опций и её универсальности. Использовать такое ПО можно как в иномарках, так и отечественных авто.

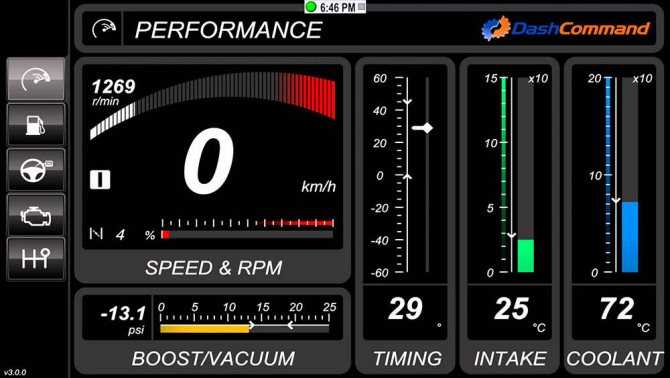

DashCommand

DashCommand — ещё одна из лучших программ для сканера obd2, подходящая для автомобилей всех марок. Первые 30 минут её использования будут подарены в качестве демо-\версии (кроме чтения кодов двигателя), после чего потребуется оплатить 10 долларов, чтобы продолжить её использование. Она отображает гораздо больше информации, чем Torque, благодаря чему её особенно полюбили профессиональные механики.

Установить её на свой автомобиль достаточно просто:

  1. После запуска согласитесь с условиями пользования.
  2. Выберите необходимые опции для получения объективной информации по автомобилю.
  3. Жмите «Автомобиль» в главном меню, добавив основную информацию про своё транспортное средство.
  4. После выхода из меню нажмите специальный значок в середине экрана, чтобы подключиться к датчикам авто.

После установки и подключения программы жмите кнопку Dashboards, чтобы получить информацию на различных диаграммах в режиме реального времени. При этом учтите: если вы выбрали программу DashCommand для OBD2, будьте готовы, что все предоставляемые сведения будут на английском языке.

Список совместимых с протоколов OBD2 автомобилей

Существует список автомобилей, которые в зависимости от протокола и марки могут поддерживать автосканер ELM327. Перечислим их.

Протокол ISO 15765-4, включает в себя следующие марки автомобилей:

  • Audi;
  • Opel;
  • Ford;

АДАПТЕР ELM-327 bluetooth

  • Jaguar;
  • Renault;
  • Porsche;
  • Volvo;
  • Mazda;
  • Mitsubishi.

Протокол ISO 14230-4, в эту категорию попадают:

  • Daewoo;
  • Hyundai;
  • KIA.

Протокол ISO 9141-2 включает:

  • Honda;
  • Infinity;
  • Lexus;
  • Toyota;
  • Nissan;
  • Audi;
  • Mercedes;
  • Porshe.

Протокол ISO 9141-2

Протокол J1850 VPW:

  • Cadillac;
  • Buick;
  • Chevrolet;
  • Isuzu;
  • Dodge.

Протокол J1850 PWM:

  • Ford;
  • Lincoln;
  • Mazda.

В случае, если модель машины входит в список, но устройство отказывается работать, то следует уточнить совместимость с программным обеспечением гаджета, а также проверить оригинальный или нет купленный автосканер

Подключать следует осторожно, на телефоне или компьютере должен быть настроен блютуз

Версия 1.5 и 2.1 в чем разница?

Опять же на «АЛИ» есть различные версии таких ELM327, одни работают на прошивке версии 1.5, другие на 2.1. Но брать свежую — я вам не советую!

В чем тут критичное различие:

Версия 1.5 была полностью клонирована с оригинального сканера, то есть участие китайцев тут минимальное (просто содрали и залили в свой девайс). Однако «ЖЕЛЕЗО» все же китайское, да и сборка зачастую подвальная. Поэтому нужно выбирать правильных продавцов, как говорится «проверенных временем». Эта версия прошивки поддерживает большое количество свежих автомобилей, а также старых (которым больше 10 лет). Работает относительно безотказно и стабильно.

Версия 2.1 это свежая версия прошивки, залитая в тоже «ЖЕЛЕЗО». Однако здесь к ней приложили руку китайские программисты, выкинули много функций которые по их мнению не нужны. Отсюда не видит большое количество автомобилей (особенно тех которым больше 10 лет), то есть можете купить такой ELM327, а он банально не подключится к вашему ЭБУ и ничего не прочитает. ДА и стабильность, оставляет желать лучшего. Вот почему именно версия 2.1, так плохо продается, собственно я вам ее и не советую.

Процесс появления не такой быстрый, даже новые на вид авто, зачастую используют старые ЭБУ, а поэтому ELM327 с «АЛИ» будет жить еще долго. Главное брать 1.5 версию.

Программы для продукции Apple

Так уж сложилось, что пользующиеся огромной популярностью компьютеры и смартфоны с яблочным логотипом выделяются среди другой аналогичной продукции оригинальностью программного обеспечения. Впрочем, назвать это большим минусом язык не повернётся – многие адепты Apple убеждены, что ПО для этих устройств более совершенно, чем для систем Windows/Android. Доказывать справедливость этих взглядов мы не будем, но, учитывая количество обладателей Айфонов и Айпадов, было бы несправедливо не упомянуть лучший софт для этих платформ.

OBDII iPhone Application

Один из лидеров по количеству скачиваний для платформы iOS. Программа предназначена, прежде всего, для диагностики автомобиля через OBD2 ELM327. После её установки и подключения вашего яблочного гаджета к автосканеру семейства ELM32 вы получите возможность просматривать данные, которые снимает с датчиков бортовой компьютер, сможете интерпретировать все ошибки, выдаваемые сканером, включая неисправности двигателя, АКПП и систем безопасности.

DashCommand

Строго говоря, версии этой программы существуют для всех платформ, поэтому неудивительно, что по востребованности она также находится в числе лидеров. Как и предыдущее ПО, программа DashCommand предназначена для выполнения самостоятельной диагностики транспортных средств, ЭБУ которых поддерживает протокол OBDII при использовании сканеров, собранных на базе чипа ELM327. Программа предоставляет возможность просматривать огромное число параметров, позволяющих отслеживать техническое состояние автомобиля в любой момент времени.

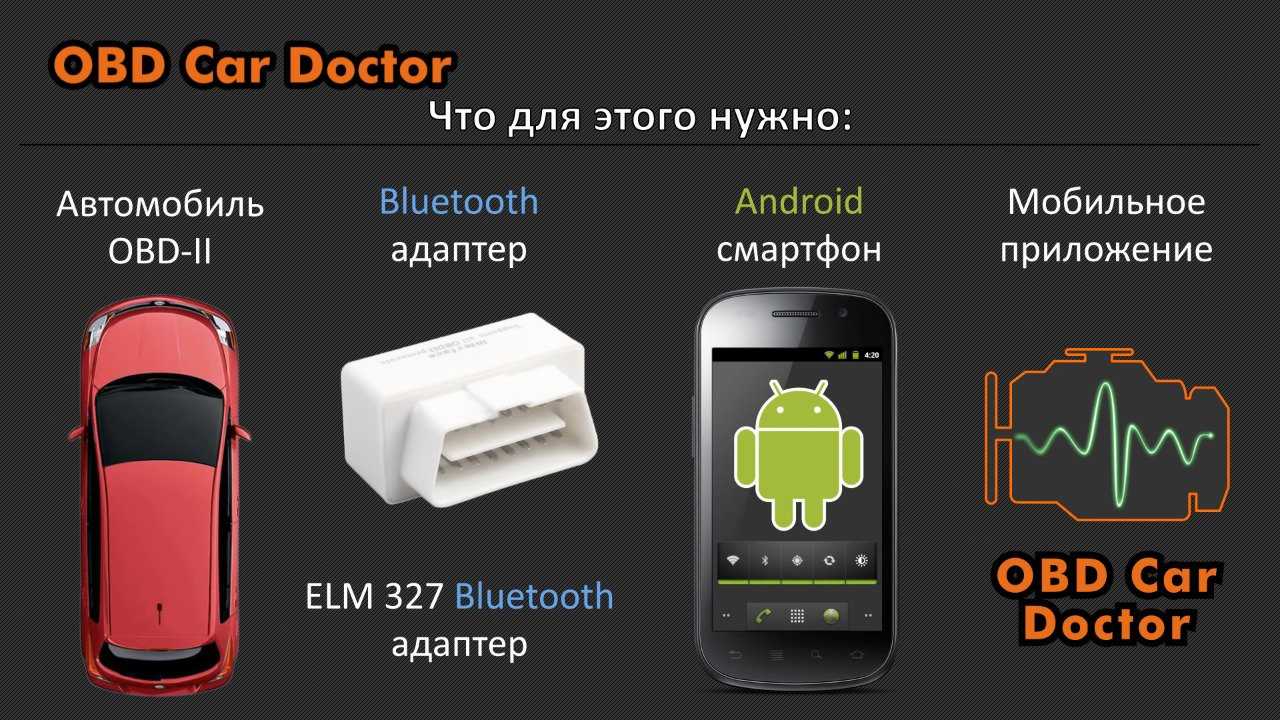

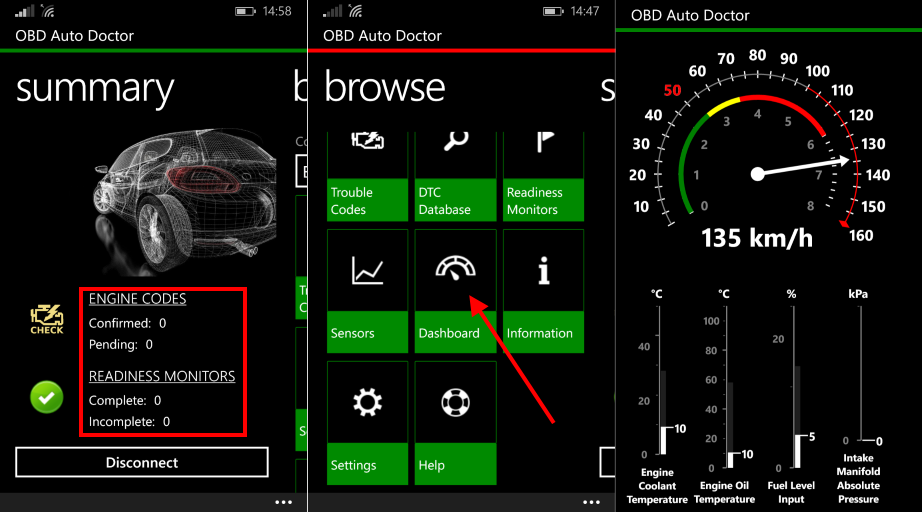

OBD Car Doctor

Ещё одно несложное приложение для мобильных гаджетов, функционирующих под управлением iOS. Отличаясь достаточно простым интерфейсом, обладает большим функционалом, позволяющим считывать сохранённые в памяти ЭБУ или сканера и динамические измеряемые характеристики функционирования автомобиля:

  • скорость движения;
  • температура ОЖ;
  • обороты силового агрегата;
  • давление воздуха на впрыске;
  • режимы работы лямбда-зонда.

Умеет программа и интерпретировать ошибки Check engine, очищать память бортового компьютера.

FourStroke

Программа для iOS, позволяющая производить самостоятельное диагностирование состояния автомобиля при использовании адаптера, произведённого на основе чипа ELM327. Умеет контролировать большинство параметров, включая экологические, предоставлять информацию о кодах неисправностей, очищать ошибки в памяти ЭБУ.

Carly Pro BMW

Как видно из названия, приложение предназначено для работы с бортовыми компьютерами марки BMW при использовании самого распространённого в нашей стране автосканера семейства ELM327. Предоставляет возможность самостоятельно просматривать и анализировать данные, выдаваемые ЭБУ (раньше для этого нужно было использовать специализированное «железо» и софт, которые имелись только в дилерских центрах).

Синхронизация OBD2 с телефоном.

Шаг 1. Подключаться к адаптеру необходимо будет через приложение. В каждом приложении для Android-устройств это делается по-разному. Но обычно окно с выбором варианта подключения заметно сразу. Статус подключения вы сможете увидеть, оценив наличие показателей и сведений об автомобиле в самом приложении.

Шаг 2. Синхронизация будет завершена только в том случае, когда приложение даст соответствующий сигнал об этом: он может быть показан пользователю в виде внутреннего уведомления или выплывающей строки. Вы должны увидеть появление данных об автомобиле, а также о его технических системах.

Наиболее частые ошибки при подключении

Проблемы, которые могут возникнуть при соединении:

  • Сканер не подключается к ЭБУ. Такое может случиться по нескольким причинам: прибор не подходит для марки/модели авто, неверно подобран переходник или программа. Иногда водитель забывает пройти инициализацию. Реже подключения не происходит из-за банальной механической поломки – вышел из строя предохранитель, который отвечает за работу разъема OBD II.
  • ELM327 не показывает данные в реальном времени (например, расход топлива). Дело в том, что данная функция доступна только во время движения автомобиля.
  • Автосканер не считывает или не сбрасывает ошибки. Часто для активации устройства нужен работающий двигатель, поэтому достаточно просто запустить мотор. Некоторые дешевые модели ELM327 не умеют обнулять ошибки ABS, это решаемо, но требуется модификация прибора.

Запуск приложения

Запускаем приложение Torque расшифровка кодов. Это бесплатная программа на Play Market, где собраны все основные коды ошибок на автомобили отечественного производства Лада. В данном случае автомобиль Лада Калина-2. Вбиваем П0036, нажимаем поиск. Программа выдает — «нагреватель датчика кислорода после нейтрализатора, обрыв цепи управления». Датчик кислорода — это лямбда-зонд. Понятно с чем проблема, где смотреть, можно ли с данной ошибкой ехать.

Доехать самостоятельно можно, до ближайшего сервиса, или отложить решение этой проблемы на потом. Если бы он показал проблему, связанную с маслом, с давлением, то были бы другие действия. А с этой ошибкой можно подождать, поскольку она не критична. Имея такой блютуз адаптер автосканер ELM 327 OBD 2, смартфон, вы сможете самостоятельно выявлять ошибки. Для полного теста снимем фишку с какого-нибудь датчика, и посмотрим, выявит ли он эту ошибку. Снимем датчик температуры охлаждающей жидкости с термостата.

Включаем зажигание и видим, что у нас заморгал датчик температуры, сообщающий нам, что что-то не так с нашей системой измерения температуры. Давайте попробуем подключиться к ЭБУ, и посмотрим, что он нам выдаст. Для этого запускаем нашу программу Torque, заходим в «считывание ошибок». Сейчас можно двигатель не заводить, просто включить зажигание. Нажимаем на значок лупы и ждем, пока он считает все наши коды. У нас появилось две ошибки: старая ошибка и новая ошибка 0118. Ее у нас не было.

Давайте посмотрим по нашей программе, что это за ошибка. Расшифровка кодов, 0118, ищем. Показывает: датчик температуры охлаждающей жидкости, высокий уровень выходного сигнала. То есть, с этим датчиком есть проблемы. Описание ошибки: ошибка возникает, если напряжение сигнала датчика температуры ниже -39. Причины: повреждение жгута, датчика.

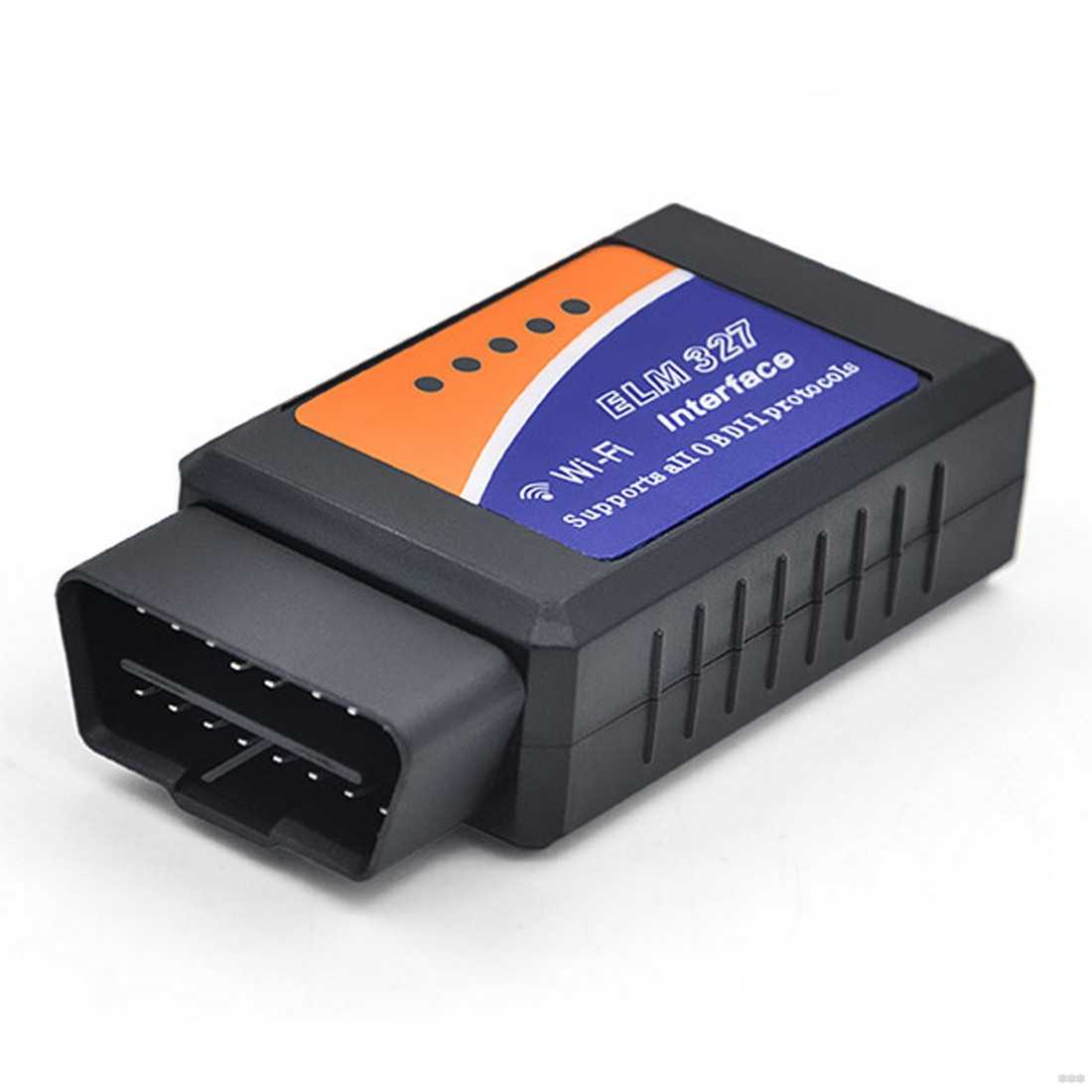

Что такое ELM327

ELM327 — это микроконтроллер, который разработали канадские инженеры. Чуть позже, с развитием технологий, китайские инженеры сделали копию этого контроллера и стали продавать по заниженным ценам.

К сожалению, копии были не всегда успешными, и часто так случалось, что ELM327 (кто-то называет «Сканер») не работал как надо: не читал многие параметры, или же вообще не работал.

Сейчас существует несколько версий сканера ELM327:

  • ELM327 1.5 — старая и стабильная прошивка
  • ELM327 2.1 — так же самая прошивка, только версия выше (и, возможно, хуже)
  • ELM327 2.2 — эта версия идет только в оригинале. Очень много подделок

ELM327 1.5 работает на базе PIC18F25K80 — это полностью оригинальный чип:

Как обнаружить подделку

Если покупать ELM327, то только на контроллере PIC18F25K80 (версия 1.5), так как большая вероятность того, что вы наткнетесь на подделку, купив другую версию. Покупая на Aliexpress, Ebay или на любом другом сайте, уточняйте у продавца наличие этого контроллера в сканере.

Совет: не подтверждайте получение, пока не проверите сканер и не подтвердите данные продавца. Как проверить — читайте ниже. Если у вас iOS, то покупать лучше с Bluetooth 4.0, так как при работе через Wi-Fi будет недоступен интернет.

После того, как вы выберете подходящий сканер, после получения проверьте его лично через программу для Android ELM327 Identifier. Результат версии 1.5 должен быть таким:

Купленные китайские сканеры версии 2.1:

Оригинальный сканер версии 2.2:

Обзор, характеристики

Итак, как было сказано ранее, автомобильный диагностический сканер ELM327 предназначен для диагностики автомобилей. На данный момент выпускается в двух версиях:

  • 4 – самая распространённая;
  • 5 – модернизированная вариация 1.4.

Различий между ними как таковых нет, но стоит отметить, что модель с версией 1.5 выпускается с возможностью подключения к сканеру через Bluetooth и Wi-Fi-соединение. Мы же будем рассматривать подключение ELM 327 через Wi-Fi.

Хотелось бы дать небольшой совет в случае покупки

Не стоит обращать внимание на цвет и форму корпуса. За исключением того случая, когда корпус имеет явные повреждения, трещины и прочее

Нежелательно покупать и использовать сканеры с кнопкой включения и выключения – это самая частая причина поломки. Помимо всего этого, спрашивайте о типе чипа. Оригинальный чип – PIC.

Чтобы сканер мог работать с вашим автомобилем и помог вычислить ошибки, необходимо проверить наличие у машины разъёма OBD-2. Список автомобилей с поддержкой стандарта OBD-II, будет прилагаться в отдельном файле с таблицей. В качестве дополнения в документе указаны расшифровки возможных проблем у авто.

Клоны ELM327

Под «клоном» ELM327 будем понимать следующее… По своей сути – микросхема ELM327 является обычным PIC контроллером, который стоит сущие копейки. Но вот то программное обеспечение (ну или прошивка), которое записано внутрь этой микросхемы является интеллектуальной собственностью компании ElmElectronics. И за это они уже берут весьма немалую плату… Прочитать эту прошивку из процессора нельзя. Прошивка защищена от копирования, но нельзя недооценивать китайцев… Вот и получается, что «клон» ELM327 – это сканер, собранный на обычном PIC контроллере. Главное – что внутри этой микросхемы записана либо собственноручная прошивка, написанная народными умельцами, либо аккуратно прочитанная оригинальная.

Я думаю, каждый захотел бы тут спросить: «Так в чем же разница? Зачем платить больше?» Разница есть, если вам попался плохой «клон». К примеру, китайцы написали плохую прошивку ну или еще что-нибудь.

Ну а основном, «клоны» работают ничуть не хуже, чем оригиналы!

Программа TORQUE

Эта разновидность программного обеспечения занимает лидирующие позиции, существует в платном и бесплатном варианте.

Платная более функциональная, предоставляет пользователю большое количество всевозможных установок и проверок, бесплатная предоставляет минимальный список, с ее помощью можно произвести предварительный диагностический анализ, осуществить сброс ошибок.

При помощи программы TORQUE можно осуществить:

  • анализ ошибок двигателя;
  • проверить правильность работы датчиков;
  • выявить неполадки;
  • отобразить список ошибок;
  • осуществить расчет расхода топлива.

Единственным минусом этой программы является частичный перевод на русский язык.

Подключение к ПК

Лучше всего использовать ноутбук, на котором есть Bluetooth модуль, ведь подключаться мы будем по нему.

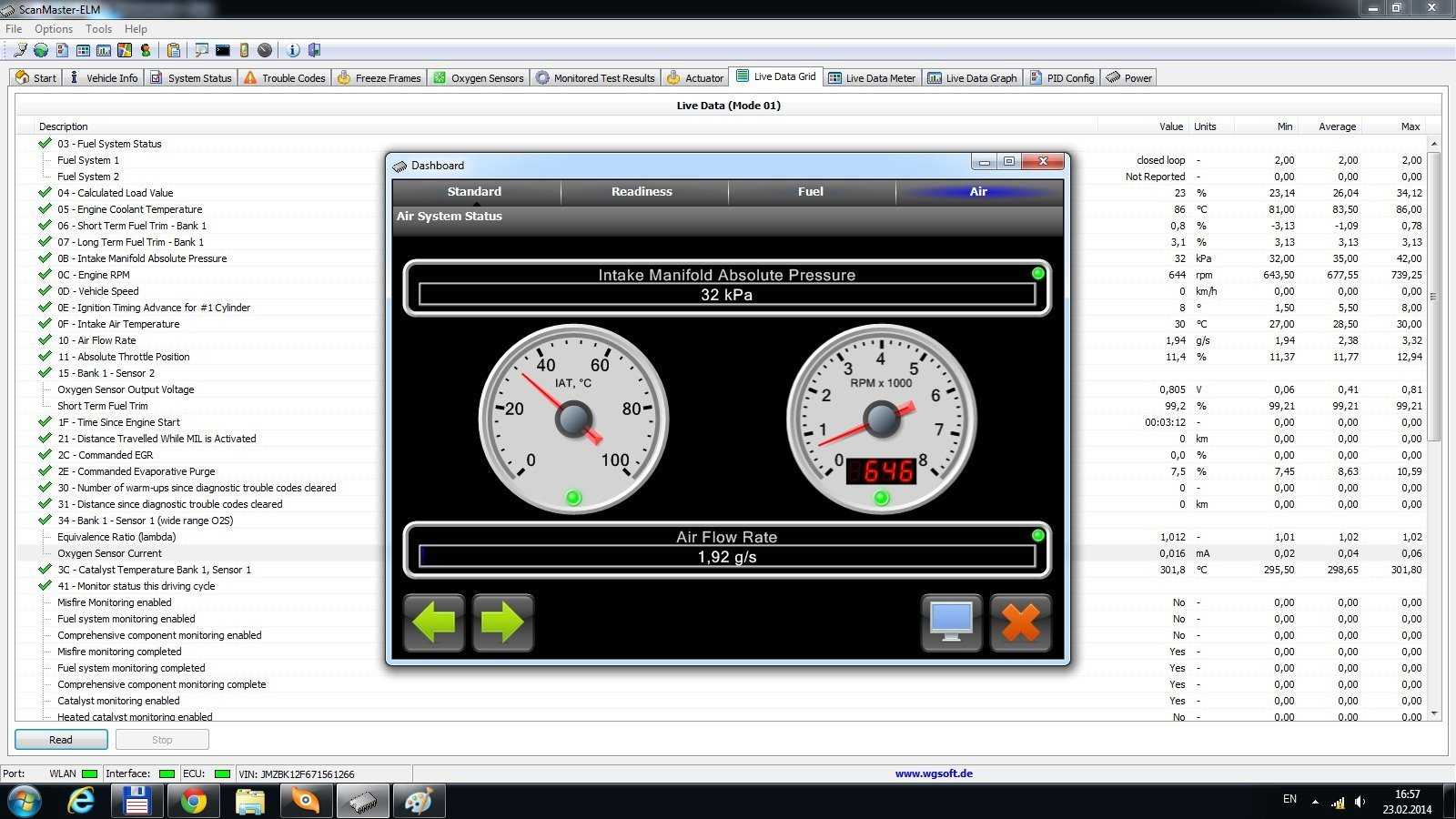

  1. Ищем в интернете программу «ScanMaster», скачиваем и устанавливаем. Если нужно, то воспользуйтесь «кряком», для активации.
  2. Подключение на ноутбуке аналогичное, как и на Андроид, вам нужно подключиться к самому аппарату. Для этого сначала подключаем его к авто и заводим аппарат.
  3. В Windows 10 в правом нижнем углу экрана в трее найдите «Bluetooth», нажмите правой кнопкой, включите и перейдите в «Добавление устройств Bluetooth». В Windows 7 это можно сделать через: «Пуск» – «Устройства и принтеры» – там добавляем «Bluetooth» подключение.
  4. При подключении нужно также ввести код: 1234, 0000, 4444, 1111. Код обычно дублируется на коробке аппарата.

Обзор OBD сканера ELM327 (v1.5) для машины.

Обычно, чтобы узнать и продиагностировать свою машину на ошибки нужно ехать в сервис и платить немалые деньги, данный же прибор спасет от постоянных посещений сервисного центра и периодическую трату денег. Конечно таким устройством уже никого не удивить, но это не мешает быть ему полезным. Сканер можно поставить практически во все машины у которых есть разъем OBDII, небольшой список поддерживаемых машин можно посмотреть здесь, но в том списке нет и половины поддерживаемых машин. Принято считать, что данный сканер будет работать в любой машине с OBDII. Версий данного сканера неизмеренное количество, есть и 1.3, и 1.4, и 1.5, и даже — 2.1, отличий не много, одно из самых главных отличий — дизайн. У нас версия 1.5, она выглядит точно так же как и 2.1, и узнал я про настоящую версию только с помощью программы.

Комплектация довольно скромная: диск с ПО для Windows и, собственно, сканер ELM327. Внешний вид тоже ничего особым не выделяется, он выглядит как и все остальные сканеры за эту сумму. Очень хорошо, что он имеет довольно скромные размеры (48х30х25мм), так как большинство других сканеров могут даже не поместится в разъеме, крышка не закроется и сканер будет просто торчать ничем не защищенный под торпедой. Устанавливается он сюда:


А выглядит так (фото мои, обработал Photoshop’ом):

Дополнительные фото

Для работы со сканером использовалась программа


Если говорить про основное, то: проверял работоспособность на Kia Rio 2009 года + смартфон Sony Xperia P. Для того, чтобы начать использовать сканер, его нужно подключить в OBDII разъем, включить Bluetooth на смартфоне и найти новое устройство, которое для сопряжения попросит код «1234». Происходит это всё достаточно быстро, есть возможность подключить любой смартфон с Bluetooth версии от 2.1+, далее происходит автоматическое определение протокола и соединение с ЭБУ автомобиля. В данной машине протокол был определен как ISO-15765. Для дальнейших подключений сканера лучше выбрать устройство в настройках вручную (так как с повторными подключениями могут возникнуть проблемы).


После того как вы всё подключите и зайдёте в программу вам надо будет ввести некоторые данные Вашей машины. А именно: объем двигателя; вес машины с учетом водителя, бака и т.д.; тип двигателя; объем бака и количество оборотов. На скриншоте ниже это первая часть, вторая и третья это данные приложения с возможностью редактирования.


В программе есть множество доступных приборов и такое же множество рабочих столов (семь), но многие приборы могут быть не доступны, это всё зависит от машины. В нашем случае доступны эти (постарался сделать покороче, но вышло всё-равно много):


Итак, теперь давайте разберемся с основными приборами. Сделал наиболее оптимальный для себя стол. 1) Скорость. Во время движения неторопливо меняется. Показывает относительно точно. 2) Обороты двигателя. В заведенной машине это значение равно примерно 700-800. 3) Средний расход на 100 км. На скриншоте он преувеличен, так как на данном сканере мало проехали. 4) Мгновенный расход. Когда машина стоит — его нет. 5) Это температура охлаждающей жидкости. 6) Температура воздуха (на улице). 7) Общий пробег с первого подключения сканера.


Вообще первое, что я сделал в этой программе, это конечно же проверил машину на наличие ошибок. Программа их не нашла.

Теперь давайте перейдем к самому главному — как всё это работает во время езды?

Как я и писал выше, обновление данных сканера достаточно быстрое, скорость показывает с небольшой погрешностью, но терпимо. По мгновенному расходу можно регулировать нажатие педали газа (чем меньше мгновенный расход, тем меньше средний расход), тем самым сэкономив бензин. Сам расход вроде как показывает правдивый, но для более точных данных нужно проехать большее расстояние (хотя бы 500 километров). Температура правильная, ±2 градуса. Несколько фотографий:

В общем довольно полезная вещь. Иногда просто интересно посмотреть некоторые показатели, или, например, посчитать примерный расход и потраченные деньги на поездку. Ещё раз повторю, я выбрал основные для себя датчики, вы же сможете выбрать совсем иные (вверху я давал список доступных). Потому я считаю, что устройство полезное. Всем спасибо за прочтение.

Товар предоставлен бесплатно.

Как пользоваться сканером ELM327

Если всё выполнено правильно, после настройки на экране отобразится информация об авто, а датчики и индикаторы заработают. В зависимости от приложения может понадобиться создать профиль авто. Для этого выберите свою модель из списка и укажите технические характеристики.

YouTube-канал «Дабл тест драйв»

Теперь можно просматривать показатели работы двигателя и различных систем, считывать ошибки ЭБУ и выполнять их сброс. Для каждой функции в приложениях есть соответствующие кнопки. Например, в самой популярной утилите Torque это «Приборная панель», «Считывание ошибок», «Графики» и другие.

HobDrive

Программный комплекс HobDrive взаимодействует с авто с помощью OBD-II и GPS адаптеров и реализует гибкий, функциональный бортовой компьютер на базе мобильных устройств. По удобству и возможностям комплекс превосходит классические бортовые компьютеры. Полностью интегрируется в существующую мультимедийную систему, обладает уникальными функциями по анализу и сбору статистических данных.

Полностью оценить возможности данной программы можно только в платной версии, которая позволяет проводить диагностику одного автомобиля. Из преимуществ – поддержка русских авто и постоянное обновление списка их ЭБУ.

Краткий обзор популярной программы Torque

Это самый популярный вариант для тех, кто хочет использовать Elm 327. Разработчики предлагают две версии: Light и PRO, бесплатная и платная соответственно. Первый вариант имеет ограниченный функционал, а второй — набор расширенных опций.

К сведению! В лайт версии пользователь сможет посмотреть состояние узлов автомобиля и сбросить все ошибки. ПРО-утилита показывает больше параметров.

Какими возможностями обладает программа Torque:

  • проверка на наличие ошибок автомобильного двигателя;
  • особая панель, на которой показаны параметры машины в режиме реального времени;
  • оценка работы датчика кислорода;
  • сканирование и показ неисправностей в автомобиле;
  • показ ошибок с большим количеством опций;
  • возможность расчета расхода топлива, стоимости поездки.

Важно! Для программистов есть приятный бонус — они смогут доработать утилиту, потому что разработчики сделали открытым доступ к исходному коду. Таким образом получится настроить Torque под себя

Но у данного приложения имеются и недостатки. К ним относится неполная русификация, что может немного затруднить пользование программой. Однако у Torque высокие оценки от пользователей, потому что это не влияет на качество работы приложения.


Приложение Torque

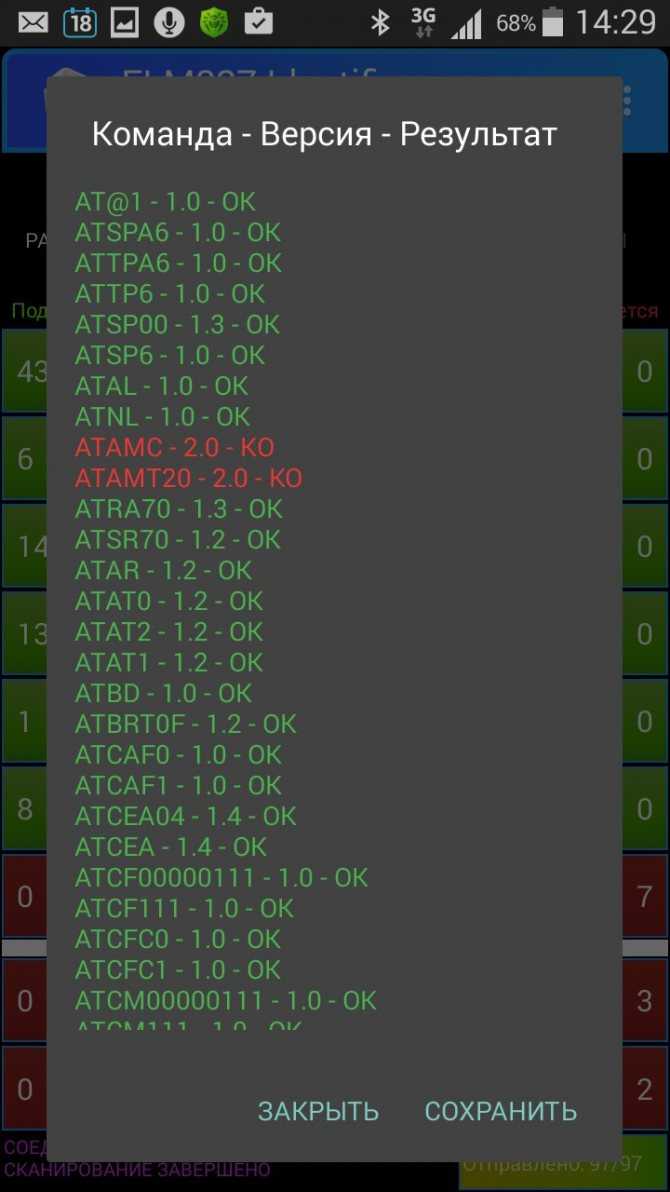

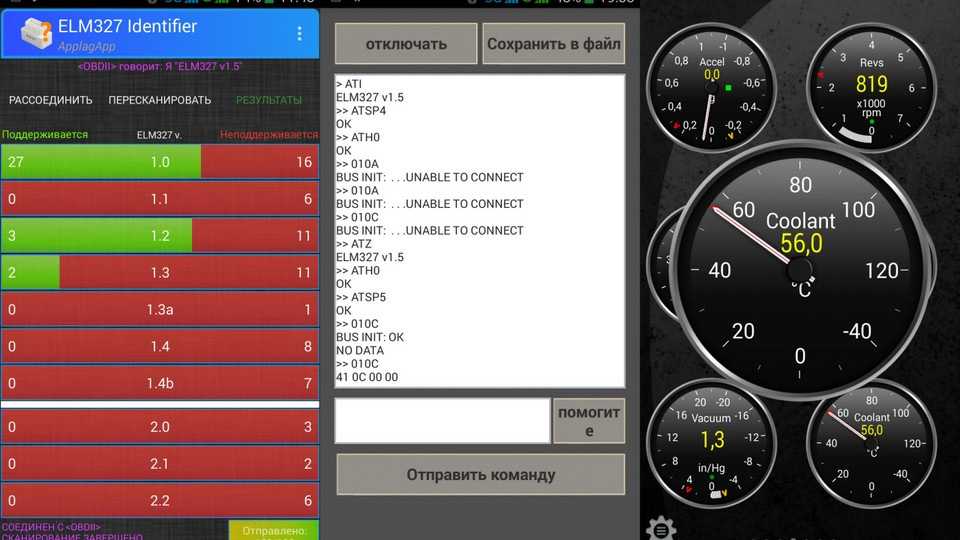

Проверка версии адаптера ELM327

Существует множество программ, с помощью которых можно определить версию адаптера ELM327, одна из ELM327 Identifier. Программа работает с адаптерами ELM327 Bluetooth и Wi-fi версий. Программа посылает адаптеру AT команды и в зависимости от ответа распознает его версию. Для проверки версии сканера ELM327 необходимо провести несложные манипуляции:

  • Подключить автосканер к разъему OBD2, провернуть ключ в крайнее положение.
  • Подключить телефон с адаптером.
  • Войти в приложение, нажать клавишу «Соединение» выбрать Ваш ELM327 и способ подключения.
  • При правильном подключении начнется автоматическая проверка адаптера ELM327.
  • После окончания проверки Вам будут показаны результаты команд, которые поддерживание автосканер.
  • При нажатии на «Результаты» программа покажет все пункты по проверке адаптера, которые можно сохранить для дальнейшего анализа.

Перед приобретением адаптера ELM327 например в Китае, уточните у продавца версию чипа, покупайте автосканер с чипом PIC18F25k80 версии 1.5. Такой адаптер успешно пройдет проверку программой и будет работать на многих марках авто.

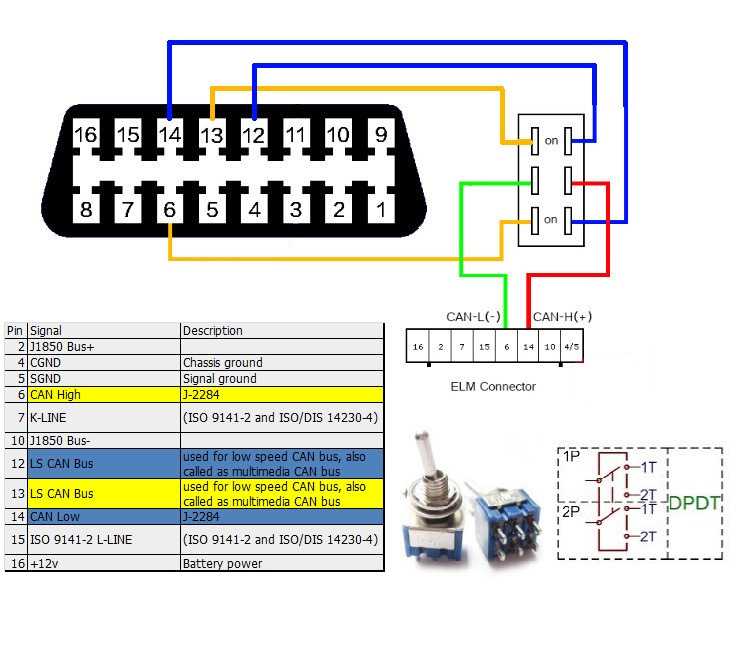

Что касается адаптеров ELM327 v2.1 версии, то большинство из них работают не со всеми протоколами авто, а значит могут прочитать не все модели автомобилей.

Работа по CAN линии часто происходит с ошибками и внезапными отключениями. Это происходит от того, что Китайские изготовители устанавливают недорогой чип, который не работает с прошивкой адаптера.

Проверить автосканер ELM327 можно при помощи отправки ему AT команд. Таким образом вы узнаете все ли команды понимает ваш сканер. Это необходимо сделать, т.к. многие приложения чувствительны к набору команд. Приложение ELM327 Identifier помогает провести такую проверку быстро и в автоматическом режиме.
