Почему obd2 не подключается к эбу?

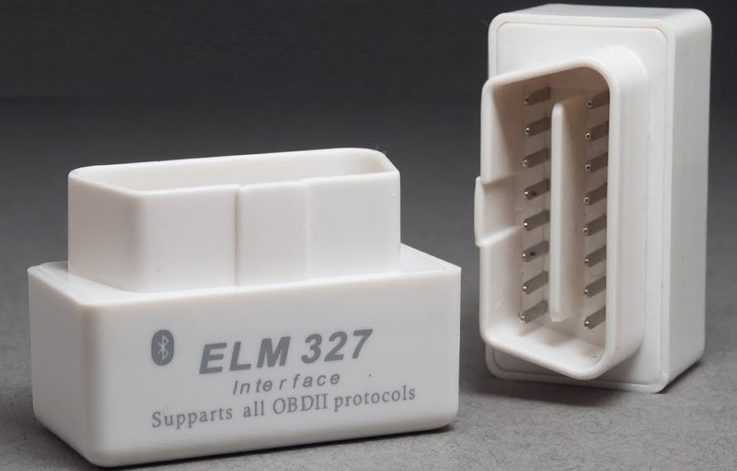

Описание и основные характеристики автосканера ELM327

Автосканер на основе контроллера ELM327 – это устройство, представляющее собой диагностический адаптер, предназначенный для считывания информации из электронного блока управления автомобиля и устранения незначительных неполадок в его «мозгах».

Автосканер ELM327, в частности, может помочь в решении следующих задач:

Считывание значений датчиков двигателя и других электронных систем автомобиля;
Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
Считывание и просмотр кодов неисправностей;
Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).

Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.

Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.

Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.

Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.

В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:

Bluetooth;
Wi-Fi;
USB-кабель.

Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).

Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.

Также в последнее время можно встретить диагностические сканеры на базе чипа ELM327 версии 1.6 или 2.1 – прежде чем покупать такие модели автосканера, уточняйте у продавца, подойдет ли он к вашему авто.

О том, как пользоваться автосканером можно узнать из подробной видео-инструкции в конце этой статьи. От себя можем добавить, что такой адаптер однозначно стоит покупать каждому автомобилисту, который хоть изредка самостоятельно заглядывает под капот – это сэкономит вам кучу денег.

Почему ELM327 не подключается к ЭБУ?

Основные причины, по которым пользователю не удается установить связь автосканера ELM327 Bluetooth Mini с авто (OBD2):

Используется некачественный или бракованный адаптер. Если устройство не работает и не находит смартфон, проблема может заключаться в неисправной плате либо ее повреждении в ходе эксплуатации.
Для подключения по USB-каналу используется бракованный либо поврежденный провод, который не соединяется и не связывается с Android-устройством. Если Мини Елм Блютуз «не видит» диагностический выход OBD 2, нужно проверить целостность кабеля и убедиться в отсутствии повреждений на изоляции.
Прошивка «слетела» или устарела. Если версия программного обеспечения не соответствует прошивке программы, использующейся для проверки, то оборудование не только не видит старые, но и не ищет новые устройства.

Для каких автомобилей подходит ELM327?

Работа автомобильных адаптеров ЕМЛ327 ЮСБ возможна на определенных моделях машин:

Шевроле Нива;
ВАЗ 2105, 2107, 2110, 2114, 111740, Калина;
УАЗ Патриот;
Лада Гранта, Приора;
ТАГАЗ;
ГАЗ 31105, 2217;
Акура Интегра, RSX, 2.3 DCI;
Альфа Ромео 166, 147, Спайдер;
Ауди А4, А6, ТТ;
БМВ 316, 318, Е46, 325, 328, Е90, 520, 540, 740, 760, Х3, Х5, Z3, 320, 530, Х6;
Бьюик Лесабре, Рендезвуз;
BYD F3;
Шевроле Астро, Аваланс, Камаро, Кавальер, Каптива, Колорадо, Корсика, Импала, Лачетти, С10, Сильверадо, ТрейлБлейзер, Вентур, Старкрафт;
Чери Амулет, А13;
Крайслер Циррус, Крузер, Гранд Вояжер, Интерпид, Себринг;
Ситроен С2, С3, С5, Сксо, Ксара, Пикассо;
Дайхатцу;
Дэу Ланос, Матиз, Нексия;
Додж Караван, Дакота, Интерпид, Неон, Рам;
Фиат Добло, Пунто, Мареа, Стило;
Форд Кроун, Е350, Эскейп, Эскорт, Эксплорер, Фиеста, Фокус, Фьюжен, Маверик, Мондео, Мустанг, Проб, Ренджер, С-Мак, Скорпио, Таурус, Виндстар, Гэлакси, Т280, Транзит, Турнео;
GMC;
Хонда Аккорд, Цивик, CR-v, R-v, Фит, Элемент, Одиссей, Паспорт, Прелюд;
Хендай Акцент, Элантра, Гетз, Матрикс, I20, Тибурон, СОлярис, Санта-Фе, Гранд Старех;
Инфинити;
Исузу;
Ягуар;
Джип Чероки, Гранд Чероки, Вранглер;
Киа Церато, Рио, Спектра, Седона, Соренто, Соул, Карнивал, Бонго;
Лексус;
Мазда Демио, 3, 323, 6, СХ7, МХ-5, RX-8, Кседос;
Мерседес;
Митсубиси Монтеро Спорт, Каризма, Галант, Диамант, Кольт, Эклипс, Лансер, Аутлендер, Спейс, Паджеро;
Ниссан Альтима, Альмера, Жук, Максима, Мурано, Патфайндер, Примьера, Сентра, Вингроад, Тиида, Ноут, Наварра;
Опель Астра, Корса, Зафира, Вектра, Омега, Виваро;
Пежо 206, 307, 308, 406;
Понтиак;
Порше;
Рено Логан, Дастер, Меган, Сафран, Сандеро, Твинго, Клио, Эспейс, Лагуна, Сценик, Траффик, RX-4;
Сааб 9-5, 900;
Сатурн;
Сеат Толедо, Леон, Ибица, Кордоба, Толедо;
Шкода Фелиция, Октавиа, Фабия;
Смарт;
Ссанг Йонг;
Субару Форестер, Импреза, Легаси, Аутбек;
Сузуки Игниз, Витара, Вагон;
Тойота Аурис, Авенсис, Авалон, Камри, Карина, Корона, Королла, Матрикс, Ланд Крузер, Рав4, Виста;
Фольксваген Гольф, Джетта, Пассат, Поло, Сантана, Раббит, Туарег, Кадди, Туаран, Тигуан, Транспортер;
Вольво 960, S40, S60, S70, S90, V40, V70, ХС70, ХС90.

Какой программой пользоваться для подключения через адаптер ELM327?

Для подключения через адаптер ELM327 можно устанавливать такие программы:

Программы для диагностики авто с помощью ELM327

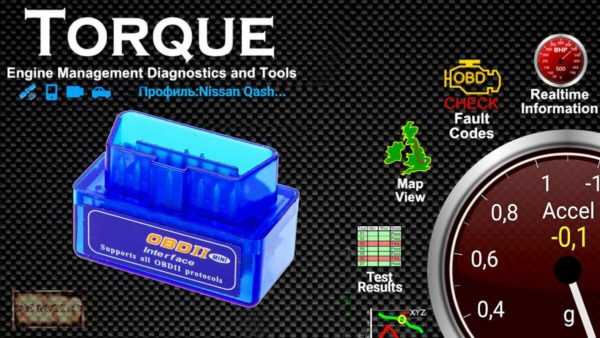

Torque Pro (OBD2 / автомобиль)

Torque Lite (OBD2 & Car)

HobDrive ELM327 OBD2

Где купить адаптер ELM 327?

Самым популярным и выгодным вариантом покупки является известный во всем мире китайский маркетплэйс AliExpress. Хочу дать ссылки на адаптеры, которые я покупал сам, которые проверял в работе и они имеют хорошие отзывы на платформе AliExpress:

OBD2 ELM327 — Адаптеры на «любой вкус». Есть версии 1.5 и 2.1, также можно выбрать удобный для себя способ подключения Wi-Fi или Bluetooth. Есть возможность экспресс-доставки.

На страницах ниже я не заказывал, но отзывы положительные:

ELM327 Bluetooth — страница покупки адаптера с Bluetooth с возможность выбрать свою марку и модель автомобиля, для более точной работы адаптера. Отзывы положительные.В отзывах есть скриншот проверки программой ELM327 Identifier. Вывод проверки: Правильная 1.5. Проблем с работой нету.

ELM 327 Wi-Fi — Адаптер с подключением по Wi-Fi. Отзывы положительные. С программой Torque есть возможность подключиться с ОС iOS, также может работать с Windows и Android.

Разборка устройства

Первым делом, естественно, полез смотреть начинку (и проверять работоспособность) полученного устройства Разбирается легко- саморезы под наклейкой

но не на этом фото :))) Когда фотографировал, вероятно наклейку на другую сторону приложил -плиз простите, исправлюсь

Если судить по маркировке чипа и кварца, адаптер версии 1.5

Обратная сторона…

Порадовало наличие резистора R2 между 3 и 4 выводом OBD разъёма и конструкция разъемов, облегчающие доработку данного адаптера (при необходимости).

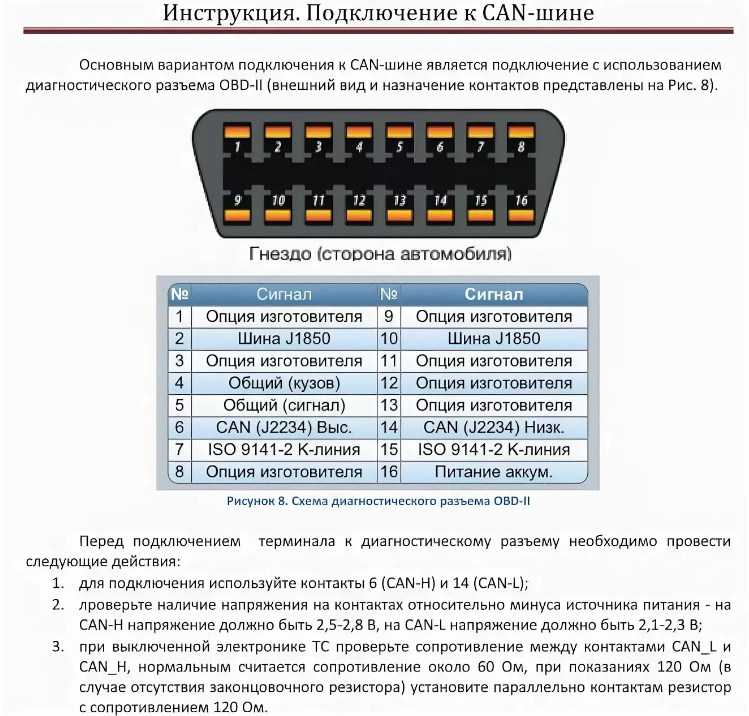

Дело в том, что у авто использующих CAN шину часть модулей находится на высокой (HS-CAN), другая – на средней (MS-CAN) шинах, и для того, что бы увидеть максимальное количество блоков бывает необходимо доработать адаптер переключателем типа шины

Без доработок китайские адаптеры работают только на скоростной шине HS-CAN (pin 6,14), а контакты шины MS-CAN (pin 3, 11) не используются. Для возможности переключения скорости шины необходимо установить переключатель:

Кроме того, довольно распространенная проблемка китайских адаптеров связана со способом включения CAN — использование лишь одного резистора 120 Ом (R2), подключенного между шинами CAN, в то время как по спецификации ELM327 должно быть по одному 100 Ом на каждой, подключенному через конденсатор 560 пФ на землю. Поэтому может понадобиться его включатьотключать (некоторые типы ЭБУ могут отказываться работать с ним, а некоторые без него(веселуха;)) — можно установить переключатель или попробовать доработать схему до спецификации, тем более что это совсем несложно.

Конструкция разъема очень удобная для этой доработки.

Крепление разъема симметричное, при необходимости можно повернуть его на 180 градусов. Я сразу это сделал- в моем автомобиле индикация работы была повернута от меня (не была видна)

Теперь выглядит так

7 лучших диагностических автосканеров с AliExpress

Современные автомобили оснащаются все более сложными электронными блоками и системами. Для того чтобы проверить работоспособность всех этих систем и в случае необходимости удалить ошибки требуется диагностическое оборудование.

Оригинальное дилерское оборудование для автомобиля любой марки стоит очень дорого. Поэтому чтобы сэкономить мы поищем аналоги на Алиэкспресс. Сегодня рассмотрим самые популярные диагностические сканеры и что они умеют.

Авто диагностика в несколько урезанном варианте. Вполне подойдет для начинающего автолюбителя. Сканер считывает и сбрасывает ошибки, прочитает основные параметры работы двигателя в реальном времени. Также может читать параметры вариаторов. Работает со смартфоном по Bluetooth или WiFi.

Важно! Нужно покупать адаптер ЕЛМ именно версии 1.5. Версия 2.1 из за применения более дешевого чипа он не будет нормально работать

MiniVCI J2534 на чипе FT232RL через разъем OBD2. Цена: от 910 рублей. КУПИТЬ

Сканер шнурок подключается через компьютер работает со всеми марками авто, которые поддерживают протокол передачи данных SAEJ2534 (Pass-Thru), это автомобили — тойота, лексус, мазда, форд и другие. Обычно прилагается диск с программами под эти марки, либо в интернете можно скачать бесплатные программы. Есть возможность проводить перепрограммирование. На некоторых автомобилях сканер может видеть не все блоки.

Autocom CDP Pro Plus сканер bluetooth OBD2. Цена: от 2600 рублей. КУПИТЬ

Профессиональный мультимарочный сканер сканирует все блоки на любых автомобилях. Прилагается диск с актуальными базами авто до 2014 года выпуска. Для подключения требуется компьютер.

VCDS VAGCOM 12,12 VCDS HEX+CAN OBD2 . Цена: от 1068 рублей. КУПИТЬ

Диагностический сканер USB OBD2 дилерского уровня по автомобилям VAG (Ауди, Фольксваген, Шкода, Сеат, Порше). База авто на диске до 2014 года выпуска. Диагностический шнурок читает все блоки на ВАГ, делает любые адаптации и перепрограммирование. Подключается по USB через ноутбук.

Сканер диагностика VCDS

Autel MAXIDAS DS808 OBD2. Цена: от 48 600 рублей. КУПИТЬ

Мультимарочный диагностический инструмент для профессиональных диагностов и автосервисов. Хорошо диагностирует любые марки автомобилей, в том числе и премиум класса. Поставляется в комплекте с 7 дюймовым планшетом.

Сканер Autel MAXIDAS

Launch X431 Diagun IV OBD2 Bluetooth Wi-Fi в кейсе. Цена: от 53 500 рублей. КУПИТЬ

Лучший диагностический сканер по 220 маркам авто. Частые обновления баз данных. Чтение ошибок, с расшифровкой и поиском через интернет. Адаптации, потоки данных в режиме реального времени с графиками параметров. На алиэкспресс теперь можно купить только в виде набора с планшетом. На Авито можно ещё найти варианты за 20000 рублей сканера Launch Х431 Pro без планшета. Подключить устройство можно к любому смартфону через Bluetooth.

Launch X431 Diagun IV

Как решить проблему самостоятельно?

В том случае, если вы являетесь владельцем девайса с правильной версией прошивки 1.5, где присутствуют все шесть протоколов из шести, но при этом адаптер не подключается к ЭБУ, выход есть. Подключаться к блоку можно, используя строки инициализации, позволяющие устройству подстроиться под команды блока управления мотором машины. В частности, речь идет о строках инициализации к утилитам для диагностики ХобДрайв и Torque к транспортным средствам, которые используют нестандартные протоколы подключения.

Как известно, адаптеры этого типа позволяют осуществлять подключение к блока управления в большинстве транспортных средств зарубежного производства, выпущенных после 1996 года. Итак, как же решить проблему своими силами?

Для начала следует правильно осуществить подключение адаптера:

В первую очередь, необходимо подключить устройство к гнезду бортового компьютера транспортного средства. Как правило, проблем с подключением у автовладельцев не возникает, но на некоторых моделях авто приходится дополнительно использовать переходники. В большинстве случаев гнездо для подключения расположено под рулем авто, иногда оно находится в вещевом ящике либо под ним. Также разъем может находиться неподалеку от прикуривателя.
Далее, необходимо завести двигатель машины — не включить зажигание, а именно завести. В зависимости от модели авто, блок управления может попросту не видеть адаптер без запуска мотора.
После этого нужно синхронизировать адаптер с мобильным гаджетом на платформе Андроид, для этого используется беспроводное соединение Bluetooth. Чтобы сделать это, зайдите в конфигурацию Bluetooth и сначала включите функцию, после чего осуществите поиск доступных элементов. Когда адаптер обнаружится, к нему нужно подсоединиться, для подключения используется специальный код. Это может быть 0000, 1111, 1234 либо 6789.
Когда девайс успешно подключен к мобильному гаджету, необходимо зайти в утилиту. В программе следует найти конфигурацию и настроить ее в соответствии со всеми нужными параметрами, в зависимости от авто. Процедура настройки может различаться в зависимости от ПО, однако принцип везде один и тот же. Вам необходимо найти адаптер, синхронизированный с мобильным телефоном.
Если вы все сделали правильно, то утилита должна начать работу. Вы сможете считать всю необходимую информацию о работе оборудования, систем и датчиков. Но если синхронизироваться не удалось, то можно попробовать решить проблему добавлением строк инициализации. Строки инициализации индивидуальны для каждой отдельной модели транспортного средства — они добавляются вручную. Список со строками инициализации, которые необходимо вводить при подключении оборудования, приведен ниже. Чтобы результат был правильный, необходимо в память добавлять только те строки, которые точно соответствуют модели транспортного средства.

Строки инициализации для гаджетаИнформация для разных автомобилей, которые нужно добавить в память

Диагностика Лады Калины 1, 2 своими руками

Время прочтения

Сложность материала:

Для профи — 4 из 5

Для самостоятельного проведения компьютерной диагностики Лады Калина через ноутбук или смартфон достаточно подключится к OBD2 разъему диагностическим адаптером и автосканером. В 90% процентах случаев комп. автодиагностика сводиться к тому, чтобы считать данные с ЭБУ, но как это правильно сделать, знает далеко не каждый водитель.

Данная инструкция подробно описывает процесс подключения к «мозгам» автомобиля, в том числе какой автосканер и программу выбрать. В статье вы найдёте много полезных ссылок на более подробные инструкции и материалы сайта.

Автор сайта elm327-obd2.ru

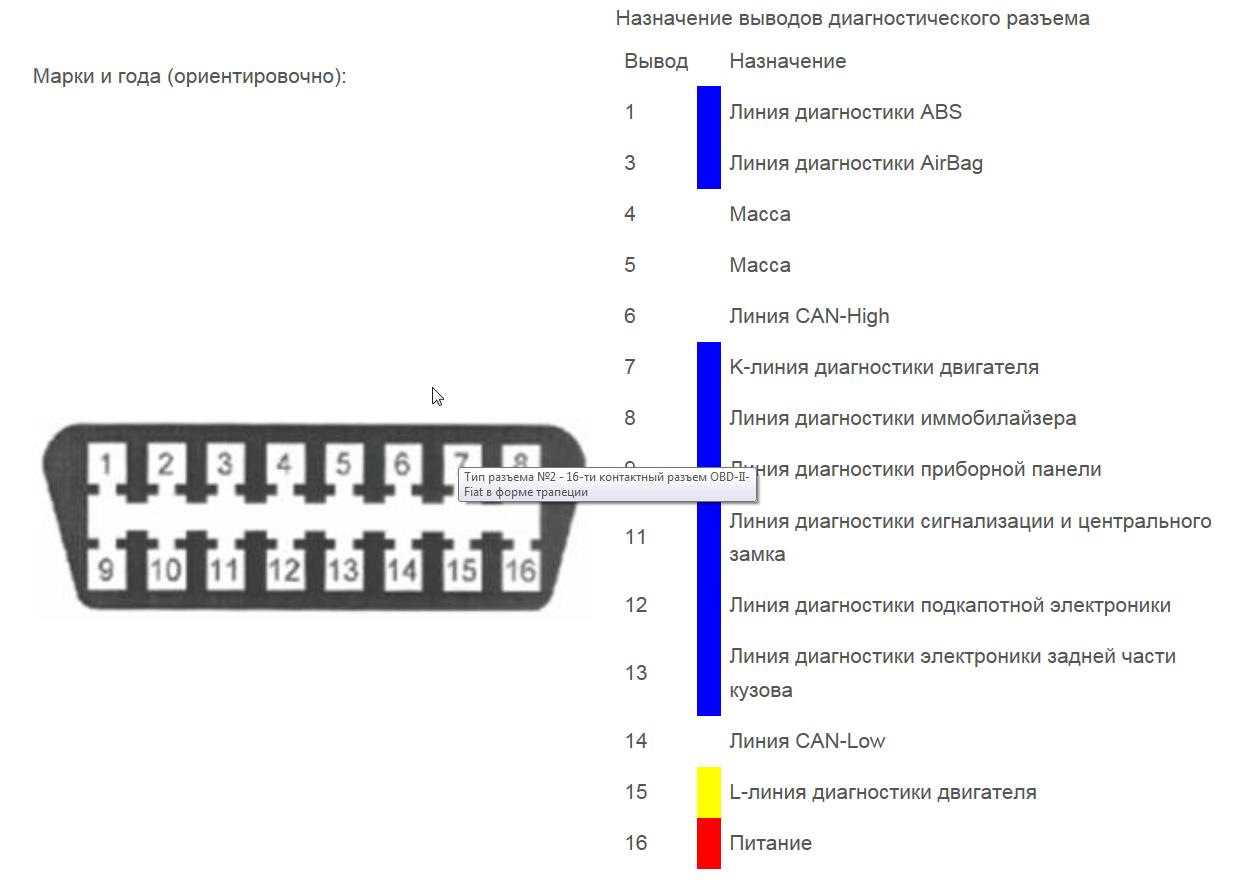

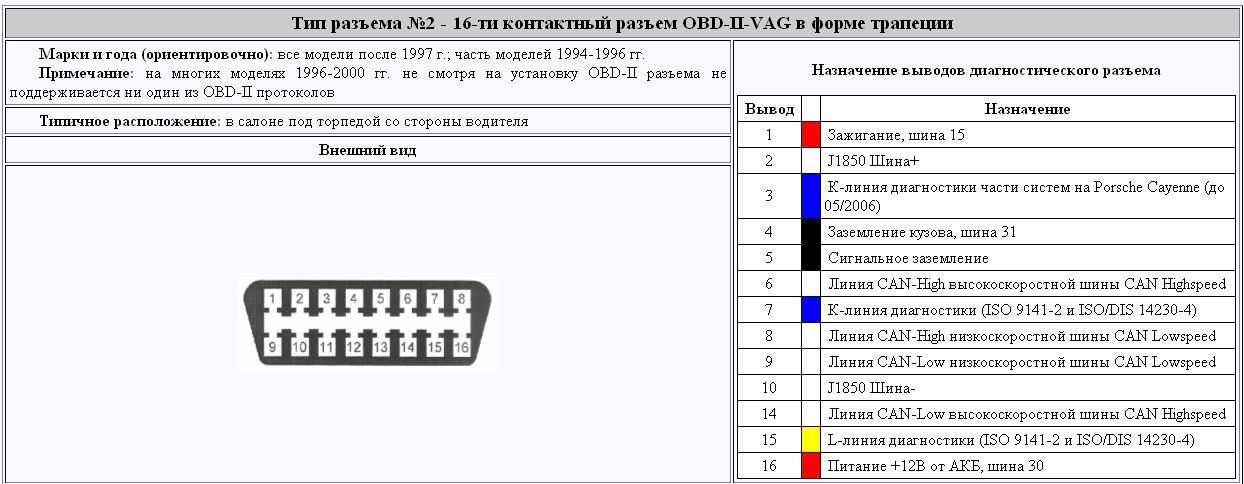

С какими автомобилями совместим сканер

Чтобы определить какой автосканер подходит для личного авто, достаточно определить протоколы обмена данными. Для этого необходимо взглянуть на колодку OBD-2 и уточнить, какие контакты на ней присутствуют:

Наличие контакта 7 (K-Line) говорит о том, что для диагностики используется протокол ISO 9141-2. Такие диагностические разъемы используются в автомобилях азиатского и европейского производства.
Выводы 4, 5, 7, 15 и 16 свидетельствуют о протоколе ISO14230-4KWP2000, который обычно используется на машинах Daewoo, KIA, Hyundai, Subaru STi и на некоторых моделях Mercedes.

Во всех описанных выше случаях можно смело пользоваться сканером ELM327. Кроме этого, он будет беспрепятственно работать с протоколами:

SAE J1850 PWM/VPW;
ISO 15765-4 CAN 29/11 bit 250/500 Kbaud;
SAE J1939.

Как правило, автосканер ELM327 без проблем устанавливается и подключается на любой автомобиль.

Версии 1.5 и 2.1 ELM327 чипов — в чем различия?

В 2014 году появились адаптеры на чипе ELM327 ver 2.1. Причина создания — удешевления производства, а обновленная версия носит лишь рекламный характер.

На самом деле ver 2.1 урезанная, поэтому не работает со многими АТ-командами. Прошивка разработана ориентируясь на новую электронику в авто, более современного программного обеспечения, к примеру, программы Torque.

Как результат, старые версии программ и протоколов автопроизводителей, не имеют совместимости с чипом 2.1. К тому же разработчики не предусмотрели ширину шины OBD, поэтому команды выше 2 байт не будут передаваться с контроллера на внешнее устройство.

Bluetooth или Wi-Fi адаптер?

Тип подключеня к адаптеру также может играть важную роль при работе с адаптером.

Самым важным стоит отметить, что на iOS нельзя будет подключиться к Bluetooth адаптеру, и тут проблема не в адаптере, а в самом iPhone, который ограничивает возможность подключения. Но это опять же гвооря о китайских адаптерах. В адаптерах от хороших производителей этой проблемы может не быть, об этом стоит уточнить на сайте продавца. В случае, если владелец устройства на iOS стоит отдать предпочтение адаптеру с Wi-Fi.

Но это не единственное его преимущество.

Адаптер с Wi-FI подключением имеет следующие преимущества:

Более стабильное подключение, по сравнение с Bluetooth
Скорость передачи данных выше
Расстояние на котором он сможет работать также больше

Единственным недостатоком адаптера ELM 327 с Wi-Fi подключением является его стоимость, он дороже адаптера с Bluetooth. Но ради всех этих преимуществ стоит переплатить.

Программа «HobDrive»

Порядок не отличается от настройки программы «Torque», за исключением внутренней конфигурации софта. Здесь нам необходимо после подключения смартфона к диагностическому Wi-Fi адаптеру ELM327 сделать следующие действия:

Войти в программу и открыть «Настройки соединения»;
Выбираем «Wi-Fi Соединение» и убираем значения по умолчанию. Вместо этого прописываем IP-адрес сканера и указывает порт. Записать необходимо именно так: 192.168.0.10:35000.

После этого возвращаемся в главное меню программы и находим зелёный кружочек в левом нижнем углу. Он как раз отображает состояние подключения.

Как подключить на Windows

Чтобы разобраться, как подключить сканер к компьютеру необходимо скачать программу ScanMaster.

Полезно! Перед использованием программы, скачанной из сети, ее нужно правильно установить. Для этого, сначала найдите файл с названием «Key» или «Keygen» и сгенерируйте ключ доступа. После этого можно запускать установочный файл с расширением «.exe».

После этого необходимо:

Подключить сканер в разъем в автомобиле.
Завести двигатель машины.
Зайти в панель управления компьютера и перейдите в раздел «Устройства Bluetooth».
Нажать «Добавить устройство» и установить галочку рядом с «Устройство готово к обнаружению» и выбрать «Далее».
Некоторое время будет осуществляться поиск доступных устройств, после чего автосканер подключится к ноутбуку.
Повторно нажать «Далее».
В появившемся окне необходимо вбить один из стандартных кодов: 0000, 1111, 1234 или 6789.
Снова нажать «Далее».
Дождаться автоматической интеграции устройства с ПК и нажать «Готово».

На этом установка ПО для сканера завершена.

Если вы являетесь ярым поклонником яблочной продукции, и вариант подключения к ПК или смартфону Android вас не устраивает, то стоит приобрести специальную модель ELM 327 Wi-Fi, которую можно подключить к любому iOS устройству.

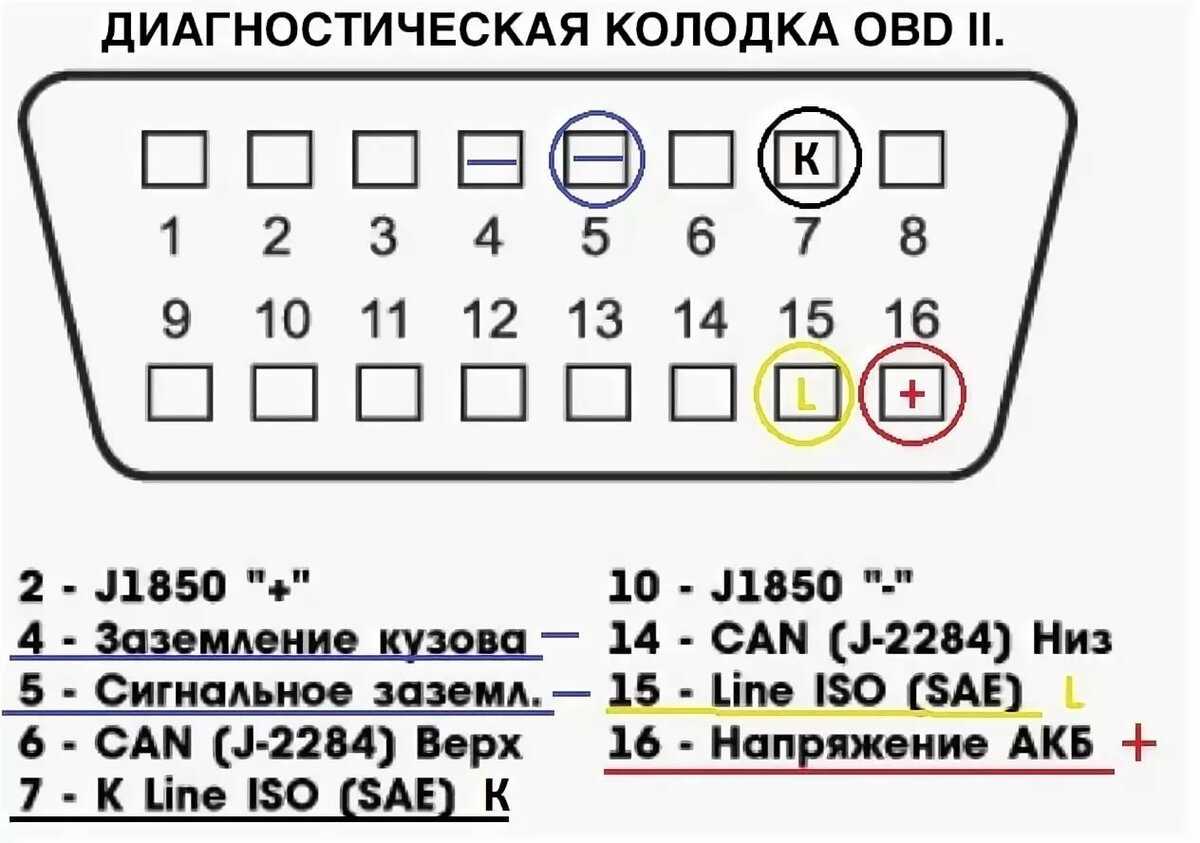

С какими устройствами и марками машин прибор совместим?

Сам автосканер представляет собой небольшую коробочку, которая подключается к автомобилю при помощи колодки OBD-2. В колодке присутствуют только определенные контакты, поэтому взглянув на неё можно сразу узнать подходит ли устройство к автомобилю. Существует несколько вариаций размещения контактов:

Наличие седьмого контакта свидетельствует о выполнении диагностических работ по протоколу ISO 9141-2. Машины обычно производятся в Азии или в Европе. Иногда встречаются в виде исключения автомобили с седьмым разъемом среди других производителей.
Существуют протокол ISO14230-4KWP2000, который имеет выводы под номерами 4, 5, 7, 15, 16 и применяется для монтажа чаще всего в Daewoo, Subaru.

Как показывает практика — устройство совместимо практически со всеми автомобилями и не вызывает сложностей даже при не полном совпадении контактов. Подключение не требует особых навыков и может быть выполнено самостоятельно в домашних условиях.

В большинстве машин отечественного производства, которые были выпущены ранее 2006 года, для монтажа потребуется использование адаптера или переходника.

ЭБУ может неправильно реагировать, что не позволит передавать актуальную информацию.

Подключение ELM 327

Специфика диагностического устройства в возможности налаживания связи со средствами передвижения, которые совместимы с ним. При этом марка ТС и протокол связи не важны. Как будет осуществляться подключение, также не имеет значения, но некоторые особенности все же присутствуют.

Версии ELM 327:

ELM 327 Bluetooth – совместим с компьютерами, где есть функция «Блютус». Но в основном адаптер применяют с планшетами или смартфонами, работающими под управлением ОС Android.
USB – этот вид появился намного раньше беспроводных сканеров, цена на них ниже. Их можно использовать с ПК или ноутбука, функционирующих на базе ОС Windows.
ELM327 Wi—Fi – тоже подходит для работы с ноутбука. Этой версии воспользоваться могут пользователи продукции компании Apple.

Автовладелец выбирает подходящую для себя модификацию сканера.

Подключение к Android

Чтобы подключить ЕЛМ 327 понадобиться гнездо под рулевой колодкой авто.

Внимание!

При установлении прибора на модели ВАЗ и иные ТС отечественного производства до 2006 года выпуска, то без переходника не обойтись.

Дальнейший порядок действий:

загрузить из магазина приложений Play утилиту Torque, которая мало «весит». Данное приложение признано одним из лучших, поскольку с его помощью можно считывать неисправности системы автомобиля;
подключить диагностический сканер к разъему;
завести двигатель;включить Bluetooth на смартфоне или планшете;
кликнуть на иконку «Настройки» и перейти во вкладку «Беспроводные сети Bluetooth»;
выбрать поиск нового устройства;
подождать отображения на дисплее перечень доступного оборудования;
выбрать сканер и подключиться к нему. Для этой операции необходимо указать код, в основном это 0000 или 1234;
после завершения сопряжения, нужно настроить работу. Поэтому в Torque выбрать пункт «OBD 2 настройки адаптера»;
на последней стадии выбрать аппарат Блютус, которым выступает ELM 327.

После этих манипуляций можно начинать диагностировать работу систем ТС.

Подключение к Windows

Для подключения автодиагноста к ПК понадобится программа ScanMaster. Загрузить ее можно из сети

Внимание! Мало скачать приложение, нужно еще правильно его установить. Для этого надо найти файл «Key» либо «Keygen», а затем сгенерировать ключ доступа

Затем запустить файл установки «.exe».

Следующие действия:

Подключить ЕЛМ 327 к автомобильному разъему.
Завести двигатель.
В панели управления ПК найти «Устройства Bluetooth».
Кликнуть на «Добавить устройство», постановить галочку возле «Устройство готово к обнаружению» и «Далее».
Нажать.
Подождать завершения поиска доступного оборудования. Затем сканер подключится к компьютеру.
Снова нажать «Далее».
Появится окно, в которое ввести стандартный код: 0000, 1111, 1234 или 6789 и нажать «Далее».
Подождать автоматической интеграции с компьютером и выбрать «Готово».

Это и весь процесс установки программы для ELM 327.

Как подключить к iPhone или iPad

В случае, если водитель предпочитает продукты корпорации Apple, то ему потребуется модель сканера Wi—Fi, подключаемая к любому девайсу, функционирующему на базе iOS. Посредством беспроводного соединения можно получить сведения почти с любого портативного оборудования.

Этапы установки соединения:

Подключить ЕЛМ к разъему, установленному в авто.
Зайти в настройки беспроводного соединения и выбрать «CLKDevices».
Далее нажать на стрелку синего цвета, которая появится справа.
В новом окошке ввести IP—адрес 192.168..11 и маску подсети 255.255.255., которая является стандартной.Немного ниже должен быть указан порт 35000.

Это и вся процедура. Умея пользоваться диагностическим сканером, можно установить любое приложения для определения состояния авто. В его настройках понадобится прописать такие же адреса порта и IP—адреса.

Для чего нужен

Как понятно из названия, этот сканер диагностический, а значит он считывает ошибки, выдает на дисплей ошибки в кодах, например, Р001, а потом по таблице смотришь, что означает эта ошибка.

Многие водители сталкивались с проблемой, когда загорается ЧЕК (CHECK ENGINE). Чтобы не обращаться в сервис, достаточно купить такой прибор и сделать компьютерную диагностику автомобиля своими руками.

Сканер считывает различные параметры характеристик двигателя. Например, какой расход сейчас у него, какое ускорение, разгон, потребление воздуха, какая температура, сколько выхлопных газов и т.д. Многие из них не используются.

Возможности ELM327 автосканера

Все протоколы OBD-II полностью поддерживаются автосканером ELM327. В этом его выигрышная сторона: так как один адаптер подходит для многих марок авто, требуется только подобрать приложение / программу и правильно осуществить подключение сканера.

Возможности автосканера ELM327 прямо пропорционально зависят от того, какое установлено программное обеспечение.

Основные задачи, которые можно выполнить с помощью этого устройства:

Отследить показатели, установленных на транспортном средстве датчиков;
Выявить неполадки в работе датчиков, проверить корректность их показателей;
Отслеживание и сканирование кодов ошибок с расшифровкой каждого кода;
Считывание показаний реальном времени.

Возможности чипа ELM327:

• Считывание ошибок, дешифровка;• Устранение неполадок работы транспортного средства;• Сканирование параметров в реальном времени:• Количество оборотов двигателя;• Процент нагрузки на двигатель;• Температура жидкостей;• Подача топлива;• Скорость, с которой движется автомобиль;• Затраты топлива;• Точное давление воздуха;• Фаза зажигания;• Температура воздуха на входе и на выходе;• Количество воздуха, которое попадает в двигатель;• Расположение дроссельной заслонки;• Датчик остаточного кислорода;• Давление в топливной системе;• Проверка тормозов, АБС, КПП, АКПП (для некоторых моделей);• Построение графиков;• Чтение идентификационного номера транспортного средства (VIN номера);• Время необходимое на разгон до 100 км/ч.• Другие незначительные функции.

С помощью автосканера ELM327 можно отследить и исправить неисправности на начальной стадии, а значит таким образом предотвратить серьезные поломки.

Программы для ЕLM327

В сети немало программ для скачивания и применения для работы диагностического адаптера. Но водители предпочитают те, которые совмещаются с современными телефонами и поддерживают беспроводную связь WiFi и Bluetooth.

Лидером среди такого ПО является TORQUE. Оно имеет две версии: платную (Pro) и бесплатную (Lite). Их отличие в числе характеристик проверяемых компонентов.

С помощью TORQUE можно:

определять неисправности и сбрасывать коды;
следить за характеристиками в режиме реального времени;
проверять зонд;рассчитывать расход топлива и его стоимость
;записывать поездку на видео, чтобы в дальнейшем можно было определить причину неполадки;
следить за показаниями датчиков и вовремя выявлять поломку.

Хорошей программой также является OBD CAR DOCTOR. Благодаря ей можно:

прочитать коды ошибок и удалить их;
получить отчет после расшифровки;
определить состояние всех компонентов автомашины на основании реальных показателей датчиков;
идентифицировать тестируемый транспорт по номеру кузова.

Замыкает «тройку» лидеров OPENDIAG. Ее предназначение в сканировании инжекторных моделей. Иными словами, ее используют для авто российского производства. Программа совместима со сканером ELM 327, а работает на базе ОС Android. Она бесплатная и удобна в эксплуатации.

Автосканер ELM327: что это такое и как работает

Итак, если в машине есть диагностический разъем OBD2, ELM327 в таком случае вполне можно использовать на авто. Фактически, это сканер-адаптер, устройство подключается к бортовому компьютеру автомобиля через разъем OBD-II. Данное решение позволяет проводить диагностику неисправностей, считывать показатели работы ДВС и систем авто, сбрасывать ошибки в памяти ЭБУ.

В двух словах, подключить устройство к машине очень просто. Указанный elm адаптер (иногда ошибочно называют eml 327), просто вставляется в диагностический разъем автомобиля (напрямую или через переходник), после чего соединяется со смартфоном, планшетом или ноутбуком-ПК. Как правило, сегодня активно используют беспроводное соединение (например, elm327 bluetooth), что позволяет быстро подключить смартфон или планшет к сканеру.

Название прибор получил благодаря контроллеру, который связывает диагностическую шину автомобиля с ноутбуком, планшетом или смартфоном. Изначально контроллер разработали в Канаде, однако позже чип попал к китайским производителям. В свою очередь, там его удачно скопировали. В результате устройство получилось доступным, с низкой себестоимостью и по ряду причин востребованным и широко распространенным.

Функционал адаптера елм 327 в процессе модернизации был расширен. Однако ряд функций, то есть возможность их использования, будет зависеть от версии адаптера, ЭБУ конкретного авто, а также от того, какая именно программа для elm327 используется.

Дело в том что для диагностики кроме устройства еще нужны елм 327 программы. Среди базовых функций сканера, доступных с простыми версиями программ, следует отметить возможность отображать в реальном времени обороты двигателя, скорость автомобиля, температуру ОЖ, моментальный расход топлива, расход воздуха, положение дроссельной заслонки, давление в системе подачи топлива и т.д.

Также, в зависимости от ПО, доступны функции чтения и расшифровки ошибок, а также функции очистки диагностических кодов ошибок. Еще на некоторых автомобилях при помощи адаптера ELM327 можно настраивать некоторые полезные функции (например, автоматическое закрытие замков, складывание зеркал, отклик на нажатие педали газа, показания на панели приборов и т.п.).
