Что делать, если горит аккумулятор на приборной панели

Как определить причины

Если светится индикатор АКБ при заведенном моторе, первым делом замеряют напряжение (U) на клеммах посредством мультиметра, состояние генератора, электропроводки, различных элементов системы.

Для подробной диагностики понадобятся:

• две отвертки;
• лампочка на 12 В;
• мультиметр;
• ключ на 10 мм;
• плоскогубцы и нож;
• мелкая наждачная бумага.

Порядок диагностики:

1. Осмотрите приводной генераторный ремень: он должен быть натянут так, чтобы поворачиваться на 90 градусов, не больше. Поверхность ремня в идеале сухая, без следов влаги или масла.
2. Замерьте U на АКБ в статическом состоянии. Когда мотор заглушен, это значение составляет 12-13 В. Если ниже, проблема в генераторе.
3. Прогрейте авто и замерьте U на низких холостых оборотах. Норма лежит в диапазоне 13,5-14,5 В. Меньший результат – АКБ недозаряжается, больший – перезаряд батареи.
4. Увеличьте обороты мотора до 2-3 тыс. об/мин. U в норме – до 14,5 В. Если оно возрастает, следует осмотреть регулятор напряжения.
5. На холостом ходу нужно зажечь фары, включить иные потребители энергии, затем измерить напряжение. Результат не должен быть ниже 13,8 В.

Если с напряжением все нормально, а индикатор не гаснет, речь идет о ложном срабатывании, нужно проверять датчики. Если показатели снижены до 12,7 В, батарея не заряжается, и индикатор загорелся правильно. Придется проверить контакты АКБ и генератора и провести диагностику.

https://youtube.com/watch?v=l5X_4d2hKak

Как сбросить ошибку «низкий заряд АКБ»

Самый правильный совет — загнать автомобиль на СТО. Там опытные специалисты всё сделают безопасно, быстро, без ущерба для нежной электроники систем управления двигателя и безопасности машины. В некоторых моделях иномарок со временем эта проблема исчезает (если все элементы системы зарядки функционируют нормально). Можно проблему решить и самостоятельно. Для этого нужно отсоединить минусовую клемму на три минуты, а затем снова поставить её на своё место и хорошо затянуть.

Нужно знать, что контрольная лампочка зарядки аккумулятора своим горением, миганием и другим аномальным свечением сигнализирует о простых неисправностях. Например, выход из строя отдельного диода, неисправность реле-регулятора, ослабление приводного ремня. При обнаружении горящей лампочки нужно обязательной найти и исправить причину отсутствия заряда аккумулятора. Или в скором времени может понадобиться покупать новый генератор или аккумулятор.

Видео: генератор не даёт зарядки, как найти неисправность и добиться должной работы

Неожиданные сбои в работе бортовой сети электрооборудования автомобиля могут привести к серьёзным последствиям. Нужно крайне оперативно реагировать на светящиеся сигналы контрольных лампочек самодиагностики систем управления, в том числе и на загоревшейся индикатор зарядки аккумулятора. На станции диагностики по коду ошибки оперативно установят и исправят любую неисправность в системе зарядки источника постоянного тока.

Как устранить неполадки

Первое, что необходимо сделать, если на панели приборов горит лампа АКБ, – измерить напряжение на его клеммах. Если всё нормально, измеренное прибором напряжение должно оставаться в границах 13,5-14,3 В. О проблемах с подзарядкой будут свидетельствовать значения порядка 12 В.

Чтобы самостоятельно устранить неисправность, нам потребуется следующий набор инструментов:

• две отвёртки, с крестообразным наконечником и обычную плоскую;
• мультиметр;
• двенадцативольтовую лампу
• нож;
• плоскогубцы;
• наждачная бумага средней зернистости.

Алгоритм ремонта

Рассмотрим случай, когда лампочка аккумулятора не горит, значения штатного вольтметра в пределах нормы, но на клеммах АКБ напряжение всего 12 В, а сам аккумулятор почти разряжен.

Пробуем зачистить клеммы аккумулятора и подтянуть их. Если это не помогло, измеряем напряжение на самом генераторе (клемма «30»), замыкая второй контакт мультиметра на массу. Если полученное значение будет превышать то, которое получено на АКБ, стоит зачистить наждачкой эту клемму. Возможно, причина кроется в обрыве провода от генератора к батарее.

Случай №2. На приборке индикатор не горит, на аккумуляторе напряжение в норме (порядка 14 В), но он севший. Если на работающем моторе включить мощную нагрузку (фары), а стрелка заряда батареи при этом устанавливается в нулевое или близкое к нулю положение, можно говорить о том, что ослаб ремень генератора. Его следует натянуть, а при наличии дефектов – заменить. Если ремень не виноват, следует искать причину в других местах: проверить на обрыв статорную обмотку или на пробой диодный мост. Неисправный мост заменяем. При износе генераторных щёток тщательно измерьте их длину – результат менее 5 мм. говорит о необходимости замены щёток.

Случай №3. При повороте ключа индикатор аккумулятора не горит, заряд АКБ отсутствует. Возможная причина – перегоревший предохранитель (на разных моделях он имеет разный номинал, чаще всего – 10 А). Если после замены предохранителя проблема осталась, ищем причину неисправности в замке или реле зажигания.

Случай №4. В результате включения зажигания индикатор АКБ не горит, заряд батареи отсутствует, но все остальные приборы функционируют исправно. Первое, что нужно сделать, – подключить провод генератора, идущий от клеммы под номером 61, к массе. Если лампа при этом загорится, скорее всего, имеется обрыв в обмотке возбуждения. Возможно также ослабление контакта. Если после зачистки проблема не исчезла – проверьте саму лампу, он тоже иногда перегорает.

Случай №5. После включения зажигания индикатор горит и не гаснет после начала работы генератора (возможно мигание в процессе работы двигателя). В таких случаях виновником может оказаться слабый контакт на разъёме приборки. Если с этим всё в порядке, проверьте реле-регулятор, запитав его 12 вольтами, например, с АКБ. Если мультиметр показал меньшее значение, реле неисправно и подлежит замене.

Дополнительная информация

Многие автомобилисты сталкиваются с проблемой, когда аккумулятор был полностью заряжен, но красный индикатор не сменяется зеленым. Всего можно выделить три причины, по которым это может произойти:

1. В конструкции используются специальные шарики, и часто возникает ситуация, когда они застревают и не могут выскочить на поверхность. В таком случае необходимо потрясти аккумулятор, и индикатор покажет нужный цвет.
2. На приспособление попала грязь от пластин, которая препятствует правильной передаче информации. Это связано с тем, что пластины в любом аккумуляторе могут осыпаться с течением времени. Тогда электролит становится мутным.
3. Вполне возможно, что устройство вышло из строя и не может правильно заряжаться. В таком случае нужно обратиться к специалистам.

При необходимости можно снять индикатор самостоятельно. В большинстве случаев это удается сделать с помощью простых плоскогубцев, но такая «процедура» небезопасна. Есть вероятность того, что нарушится безвоздушное пространство внутри устройства. Это приведет к утечке «гремучего газа». Поэтому рекомендуется тщательно подумать о надобности такого действия перед его началом.

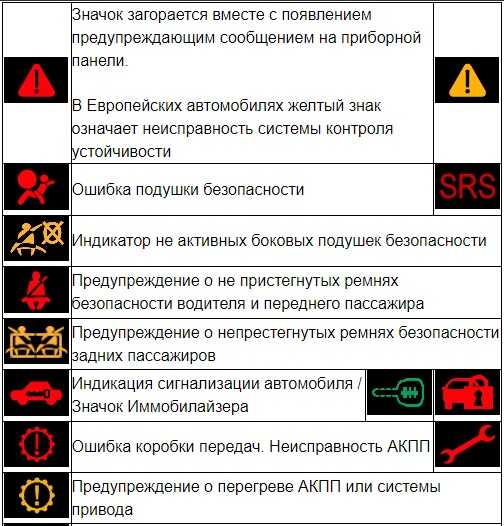

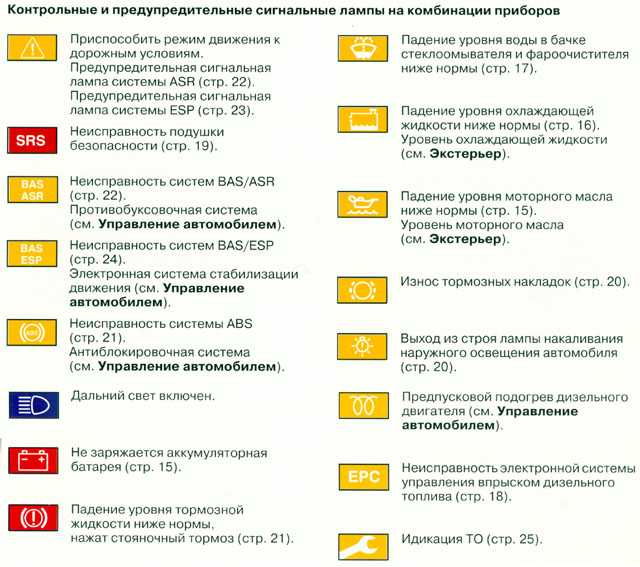

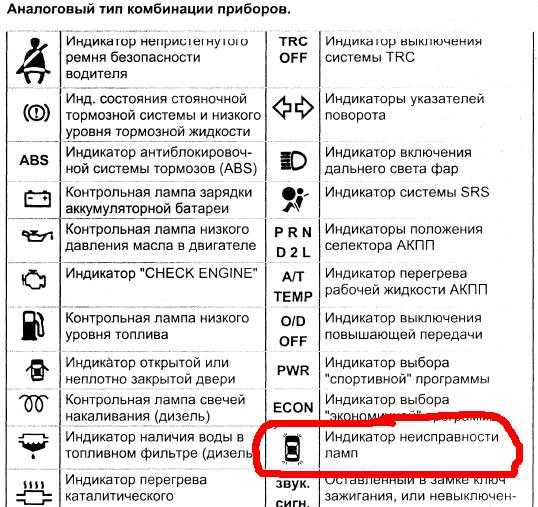

Разница в цветовой индикации

Знаки щитка – важная информация. Она передается различными способами, например, морганием, но обычно при оценке состояния двигателя и систем следует учитывать цвет. Какие обозначения можно сравнивать для правильных выводов?

• Зеленый или синий цвет – нормальная работа узла или системы.
• Оранжевый или желтый цвет – требуется срочное обслуживание.
• Красный цвет – произошла поломка.

При загорании лампочек придется сразу разобраться с проблемой. Часто задержки перетекают в серьезные последствия, в частности, в обязательную замену той или иной детали. Не стоит дожидаться такого момента, так как отдельные виды ремонта двигателя влетают в копеечку.

Общие причины постоянного горения лампы АКБ

К ним относятся:

• ремень привода генератора ослаблен, изношен или порван;
• перегорел предохранитель на участке от замка зажигания до контрольной лампы (в этом случае аккумулятор заряжен);
• неисправен контакт в соединительной колодке монтажного блока;
• Неисправность в реле-регуляторе;
• Неисправный диодный мост;
• Неисправность в цепи вспомогательного диода;
• Обрыв в цепи подачи тока на катушку ротора;
• Неисправен контакт на клеммах аккумулятора;
• Отсутствие тока питания на выходе генератора;
• Щетки генератора изношены;
• Заземление на отрицательном выводе отсутствует.

Источником многих неисправностей в системе зарядки аккумулятора является регулятор напряжения генератора переменного тока

Лампочка иногда может загореться при включении сигнала поворота

Наиболее распространенной причиной является неисправный диодный мост, плохой контакт в предохранителе индикатора, плохой контакт в жгуте проводов приборной панели. Необходимо пересмотреть контакты всех колодок на проводах, выходящих из генератора. Необходимо устранить неисправность. Если генератор выйдет из строя (сломается один из трех диодов), аккумулятор перестанет полностью заряжаться и через некоторое время будет полностью разряжаться при каждом включении и/или выключении указателей поворота.

Лампочка тухнет и горит в полнакала

Едва заметное свечение при половинной нагрузке при работающем двигателе указывает на проблему с генератором: неисправен диодный мост или изоляция в одной из обмоток статора. Реже возникает проблема с выключателем зажигания. Ключ не может быть повернут до конца из-за скопившейся грязи. Несколько капель «жидкого ключа» WD-40 в отверстие для ключа зажигания прояснят ситуацию. Иногда может потребоваться ремонт электрического жгута автомобиля, после чего загорится предупреждающая лампочка.

Лампочка горит при увеличении оборотов

Это сигнал о том, что зарядка прерывается при нажатии на педаль акселератора. Чаще всего причиной этой неисправности является износ контактных колец на валу генератора. Также могут быть проблемы с ремнем генератора, щетками или подшипниками. Неисправность всегда должна быть найдена и устранена. В противном случае аккумулятор может выйти из строя в самый неподходящий момент из-за потери заряда.

Лампочка загорается на холостом ходу

Индикатор загорается, как только автомобиль заводится. Иногда причина банальна. Когда двигатель работает на холостом ходу, включаются мощные потребители: кондиционер, фары, стеклоочистители. Нагрузка на генератор быстро возрастает, и элементарная батарея не успевает зарядиться. Лампочка начинает прерывисто мигать. Если ремень генератора слегка растянут, при включении фар или кондиционера можно услышать скрип проскальзывающего ремня. Но лампочка генератора, загорающаяся на низких оборотах, может также сигнализировать о неисправности регулятора напряжения или выпрямительного моста. В обоих случаях необходимо найти и устранить неисправность.

Лампочка периодически мигает при работе холодного двигателя

Мигающая лампочка аккумулятора требует особого внимания к генератору переменного тока. Возможно, износились щетки или медные контактные кольца на валу якоря. Возможно, в одной из фаз диодного моста плохой контакт. Ослабление контактных гаек диодного моста или окисление контактных поверхностей часто является причиной этой неисправности.

При включенных фарах горит сигнальная лампа заряда аккумулятора.

Лампочка загорается при включении фар

Это является причиной того, что генератор не выдает номинальное напряжение при увеличении нагрузки. Проверьте генератор, не разомкнута ли одна фаза диодного моста, не изношены ли коллекторные кольца или щетки.

Лампочка продолжает гореть при выключенном зажигании

В этом случае ток к лампочке может поступать только от системы зажигания. Скорее всего, это проблема с замком зажигания, контактом реле зажигания или автомобильной сигнализацией.

И лампочка горит, и зарядка идёт

В этом случае можно предположить, что произошла потеря тока в цепи контрольной лампы аккумулятора или контакта от генератора переменного тока, или контакта от выключателя зажигания. Причины могут быть различными: обрыв провода, незакрепленный разъем, окисленные или заржавевшие контакты в соединительных блоках. В очень редких случаях причиной может быть регулятор напряжения.

Горит лампочка зарядки аккумулятора

При запуске двигателя на приборной панели загорается множество всяких лампочек, одна из них — лампочка зарядки аккумулятора. В идеале она загорается, как только вы заводите мотор, и гаснет через некоторое время. Это говорит о том, что генератор и все его цепи полностью исправны и на аккумулятор поступает заряд напряжением 13,7-14,3 Вольт, то есть он заряжается.

Однако часто возникают различные поломки из-за которых лампочка продолжает светиться, светится тускло, или вообще не горит. Чтобы разобраться с такими неисправностями, нужно немного разобраться с устройством генератора и принципом его взаимодействия с аккумуляторной батареей.

Немного теории

На нашем сайте Vodi.su мы уже подробно описывали устройство автомобильного генератора. Скажем только, что электричество в нем вырабатывается за счет вращения коленчатого вала. С возрастанием оборотов, величина напряжения тоже увеличивается, но оно должно находиться в указанных выше пределах, иначе на АКБ пойдет перезаряд, что грозит закипанием электролита и сульфатацией пластин.

Чтобы такого не происходило, в цепи возбуждения ротора установлено реле-регулятор, благодаря которому на АКБ поступает стабильное напряжение.

Сигнал от генератора на сигнальную лампу передается через предохранитель, который тоже находится в самом генераторе. Соответственно, лампочка горит до тех пор, пока генератор не начнет работать и передавать напряжение на АКБ.

Заряд с генератора проходит через:

• диод;
• регулятор;
• щетку генератора;
• контактные кольца;
• обмотку и проводку.

Таким образом, если хоть один из этих элементов работает некорректно или выходит из строя, показаниям лампочки можно не доверять, хотя зарядка может подаваться на АКБ.

Почему горит лампочка зарядки аккумулятора?

Причин может быть очень много. Так, если после запуска мотора сигнальная лампа продолжает гореть в полнакала, скорее всего ремень генератора растянулся и его нужно заменить. При этом вы можете слышать характерные звуки из двигателя. На Води.су мы также уже рассказывали, как натянуть или поменять ремень.

Вторая распространенная причина — слабый контакт на клеммах аккумуляторной батареи или на выводах из генератора. Контакты со временем окисляются и их нужно очищать.

Поломки в механической части ротора: рассыпался подшипник, «полетели» втулки. Придется полностью снимать генератор, разбирать его и менять поломанные детали. К счастью, в продаже всегда можно найти ремкомплект из трех втулок на ВАЗ-2107 или другие отечественные авто.

Поломки диодного моста, реле-регулятора. В данном случае необходимо проверить их с помощью мультиметра, или обратиться к специалистам. Зачастую ремонт обходится дороже, чем покупка нового генератора.

Со временем графитные щетки тоже стираются, их нужно регулярно менять. Когда они износились, заряд не передается на обмотку, соответственно лампочка начинает светиться тускло, хотя заряд передается, но очень слабо. Ориентируйтесь по вольтметру. Если щетки не поменять вовремя, АКБ будет постоянно недозаряжаться, что чревато постепенным осыпанием пластин.

Диагностика генератора

Прежде всего напряжение измеряют на клеммах АКБ. Если оно ниже, чем требуется, нужно пошагово проверить всю цепь:

• уровень натяжения ремня;
• измерить напряжение на каждом из выводов генератора — на каждой из клемм оно должно быть вдвое ниже, чем на АКБ;
• проверить предохранители, реле, диоды;
• проверить сопротивление в приборной панели, качество пайки проводов.

Если окажется, что поломка кроется в самом генераторе, его придется снимать и также проверять. В частности, сначала проверяют реле-регулятор, потом замеряют сопротивление обмотки возбуждения ротора с помощью омметра. Оно не должно быть ниже 4,5 Ом. Также с помощью тестера можно определить разрыв цепи обмотки.

Понятно, что таких неисправностей избежать не удастся. Однако есть простые советы, помогающие продлить жизнь генератора:

• прежде всего, регулярно проверяйте качество его крепления — постоянные вибрации приводят к механическим повреждениям;
• время от времени очищайте наружные поверхности;
• проверяйте натяжение ремня, при необходимости подтягивайте;
• качество подшипника ротора — снимите ремень и прокрутите ротор, он должен вращаться ровно, без люфта и щелчков.

Также нужно контролировать качество соединения проводов с генератором и регулятором напряжения.

Таким образом, горящая лампочка зарядки аккумулятора при работающем двигателе — это серьезная причина произвести диагностику

Обратите внимание, что она может гореть и в тех случаях, если вы установили много дополнительного оборудования — сабвуферы, подсветку, фонари

(5 оценок, среднее: 4,40 из 5)

Причины появления ошибки F на панели Opel Astra

Сама по себе мигающая F сигнализирует о какой-то ошибке, но, что конкретно вышло из строя, можно выяснить только после полной диагностики на компьютерном стенде. Для этого машину доставляют на станцию, подключают к оборудованию и опытный оператор считывает ошибки. При этом автомобиль лучше не заводить и не брать на буксир, так как проблемы могут быть, как с КПП, так и с двигателем.

В случаях, когда машину невозможно или нежелательно транспортировать, можно вызвать передвижной пункт ТО, который на месте обследует авто с помощью компьютера, и устранит неисправность. Причем стоимость такой услуги не выше, чем цена ремонта в капитальном боксе.

Итак, если горит F на Опель Астра, ошибки могут быть следующими:

• Стоп-сигналы не работают.
• Отказал блок управления коробкой TCM (P1607, P0919, P0909, P1608).
• Повреждения электро проводки.
• Дроссельная заслонка работает некорректно.
• Неисправность CAN-шины.
• Ошибки в работе КПП.
• Нет связи с ECM (мозгами двигателя).

Мы перечислили лишь самые распространенные ошибки. Есть еще множество менее популярных неисправностей, информация о которых содержится в памяти диагностического стенда и становится доступной после проверки всех систем.

Причиной того, что на панели горит ошибка F и Опель Астра не заводится, не всегда является какая-то одна неисправность. Часто одна пропущенная поломка приводит к следующей и в итоге при диагностике выясняется, что вышли из строя сразу несколько узлов автомобиля.

Вот почему, так важно ремонтировать авто на профильном оборудовании с привлечением опытных мастеров. Одна упущенная мелочь может привести к тому, что выйдет из строя двигатель или КПП и потребуются немалые деньги, чтобы все исправить

Причины по которым горит лампочка зарядки аккумулятора

На самом деле причин того, что загорелась лампочка аккумулятора и не гаснет существует множество. К ним можно отнести:

• Ослабление натяжения ремня на генератор, его износ или повреждение;
• перегорание предохранитель или ухудшение качества контакта в разъемах монтажного блока;
• поломка реле-регулятора, диодного моста, дополнительных диодов;
• появление обрыва в цепи возбуждения генератора;
• снижение качества контакта на клеммах АКБ или выводе генератора;
• износ щеток генератора;
• отсутствие качественного контакта провода массы.

Что делать если горит лампочка зарядки аккумулятора?

В первую очередь выйдите из машины и на работающем двигателе производите замер напряжения на клеммах АКБ (зажимы ни в коем случае не снимайте).

Если зарядка идет, то напряжение должно быть на уровне 13.6-14,2 Вольт. При отсутствии заряда уровень напряжения будет намного ниже – около 12 Вольт.

Чтобы устранить проблему подготовьте следующие инструменты:

• контрольную лампочку на двенадцать Вольт,
• две отвертки (с плоским и крестообразным жалом),
• мультиметр,
• пассатижи,
• ножик,
• для зачистки контактов используйте наждачную бумагу.

Итак, приступим:

1. Показания бортового вольтметра свидетельствуют о наличии заряда, сигнальная лампа заряда на приборной панели не горит, на клеммах аккумулятора около 12 Вольт, а сам АКБ почти разряжен.

В такой ситуации зачистите места соединений проводов на самом источнике питания. Если эти мероприятия оказались бесполезны, измерьте уровень напряжения на клемме «30» самого генератора.

Одним щупом мультиметра садитесь на эту клемму, а другим – на «массу». Если здесь напряжение намного выше, чем на АКБ, тогда зачищайте тридцатую клемму. При необходимости замените провод, идущий от генератора до аккумулятора.

2. Вольтметр на приборной панели и лампа показывают наличие заряда, но АКБ разрядился.

Напряжение на аккумуляторе при этом нормальное (около 14 Вольт). Включение нагрузки (к примеру, фар) приводит к смещению стрелки заряда в крайнее левое положение.

Основная причина – слабое натяжение ремня на шкиве генератора (натяните ремень, а в случае его повреждения – замените).

К такой проблеме может привести и пробой одного из диодов, а также обрыв фазной обмотки статора. Отключите зажигание и проверьте диоды мультиметром. В случае пробоя замените их.

Проверьте щетки генератора. Для этого достаньте их и измерьте длину. Если она меньше пяти миллиметров, то щетки лучше заменить.

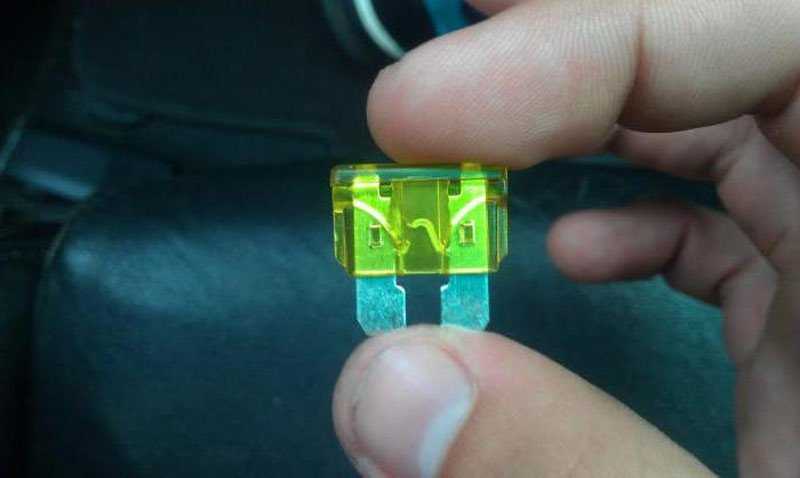

3. При повороте ключа в замке зажигания сигнальная лампа заряда не горит, датчик заряда не срабатывает, зарядки на АКБ нет. Причина – перегорание предохранителя.

Его обозначение – F10, номинал – 10 Ампер. В случае если установка нового предохранителя не дала результатов, то причину нужно искать в реле зажигания или самом замке.

4. После включения зажигания заряда нет, все приборы работают, сигнальная лампа контроля не загорается.

Проверка проста – снимайте проводок с клеммы «шестьдесят один» генератора и подключайте его напрямую к «минусу» (кузову автомобиля). Если лампочка загорается, то причина проблем – обмотка возбуждения генератора.

Второй вариант – плохой контакт в разъеме. Если после зачистки результата нет, то существует риск перегорания самой лампы.

5. При повороте ключа в замке зажигания лампа заряда горит, а после заводки продолжает свиться. При этом зарядки нет или появляется периодически. Причина – недостаточный контакт провода на разъеме с приборной панелью (он может окислиться).

Напоследок проверьте реле-регулятор. Для этого на его контакты подайте напряжение с АКБ. Если на щетках есть 12 Вольт, то реле исправно. Если нет, то устройство подлежит замене.

Если у вас появились проблемы с зарядкой АКБ (не гаснет сигнальная лампа или не загорается вовсе), то проверяйте все версии.

Загорается лампочка аккумулятора: почему горит лампа АКБ на панели

Начнем с того, что каждый водитель во время запуска двигателя обращал внимание на красный значок аккумулятора, появляющийся при повороте ключа в замке зажигания. При этом горит индикатор аккумулятора до того момента, пока двигатель не заведется

Другими словами, в норме значок АКБ тухнет после запуска ДВС.

Так вот, когда двигатель не запущен и включается зажигание, происходит самодиагностика всех систем автомобиля перед запуском. После такой проверки некоторые индикаторы спустя небольшой промежуток времени гаснут, другие погаснут после запуска мотора. То же самое происходит и с АКБ. Если с аккумулятором все в норме, при работающем моторе на него идет зарядка, тогда лампа аккумулятора горит небольшое количество времени (несколько секунд) и затем гаснет.

Другими словами, схема такова, что после включения зажигания напряжение через предохранитель подается на контрольную лампу аккумулятора (лампа заряда АКБ) на панели приборов.

Затем напряжение проходит через диоды, реле-регулятор, щетки, контактное кольцо и обмотку. После запуска мотора напряжение на выводах лампочки аккумулятора выравнивается, лампочка гаснет. Параллельно идет зарядка АКБ. Если же горит аккумулятор на панели постоянно или происходит периодическое загорание такого значка, тогда это указывает на неисправности.

Итак, чтобы понять, почему горит лампочка аккумулятора, нужно разобрать причины, по которым может загореться лампа АКБ. Сразу отметим, данный индикатор контролирует связку аккумулятора и генератора. Давайте разбираться.

Горит лампочка зарядки аккумулятора: возможные причины неисправности

Как известно, аккумулятор автомобиля тесно связан с генератором. Для запуска мотора электричество от АКБ подается на стартер, однако после того, как ДВС начинает работать, ток вырабатывает генератор, который крутится от работающего двигателя.

В этом случае АКБ находится в режиме подзарядки от генератора. При этом если обороты двигателя повышаются, то растет и напряжение, которое выдает генератор. Чтобы не допустить перезарядки АКБ или подачи слишком высокого напряжения, на генераторе стоит реле-регулятор.

Основная задача устройства сводится к тому, чтобы ток от генератора на АКБ всегда был оптимальным, то есть напряжение не зависит от оборотов мотора. Так удается постоянно получать и поддерживать необходимое напряжение.

Так вот, лампочка аккумулятора чаще всего загорается тогда, когда на АКБ не идет зарядка от генератора. Получается, водитель завел машину от аккумулятора, двигатель начал работать, однако значок аккумулятора горит (лампа аккумулятора не гаснет).

Как правило, в списке частых поломок можно выделить:

• неполадки реле-регулятора;
• выход из строя диодного моста;
• ремень генератора оборван, плохо натянут или проскальзывает;
• сильные люфты подшипников генератора и подклинивание;
• перегорание предохранителей;
• плохие контакты на клеммах аккумулятора, на выходе генератора, на проводе массы;
• обрыв цепи генератора;
• износ щеток генератора или щеткодержателей;
• возможны проблемы с выключателем зажигания;

Список неисправностей, приводящих к загоранию лампы на ВАЗ 2114

Поэтому, если вы заметили, что значок аккумулятора на приборной панели загорается и не гаснет, можно сделать вывод, что его зарядка не происходит. Этому может быть несколько причин:

• Заряд либо полностью отсутствует, либо настолько мал, что его величина меньше разности потенциалов на клеммах батареи;
• Произошел отказ реле, управляющего лампой;
• Контакты компонентов цепи (на самой батарее, на проводе заземления, на генераторе) подгорели, окислились или ослабли.

Давайте рассмотрим эти случаи подробнее.

Генератор

Среди основных причин того неприятного факта, что значок аккумулятора на приборной панели вашего автомобиля постоянно светится красным, могут быть неисправности, связанные с генератором переменного тока:

• обрыв приводного ремня или сильное ослабление ремня — такие случаи отслеживаются датчиком и сообщаются бортовому компьютеру;
• из-за износа контактных колец или щеток генератора. Если износ не слишком сильный, при сильно возросшем потреблении тока загорится лампочка. Для диагностики этой неисправности необходимо снять и разобрать генератор;
• лампочка аккумулятора может загореться и в случае неисправности регулятора напряжения, который отвечает за поддержание уровня заряда аккумулятора в требуемом диапазоне. Как только напряжение аккумулятора падает ниже нижнего порога, загорается сигнальная лампа аккумулятора. Если на батарею подается слишком большой ток, может произойти перезарядка, что приведет к кипению электролита и повреждению дорогостоящей батареи. Для проверки работы реле управления аккумуляторной лампой вам понадобится любой источник питания с регулятором напряжения. Например, можно использовать лабораторный источник питания;
• Разомкнутая цепь в обмотке возбуждения. Определяется с помощью тестера путем «тестирования» обмотки;
• О неисправности диодного моста обычно свидетельствует мигающий индикатор батареи. Диагностика проводится с помощью мультиметра, который должен быть установлен в режим измерения сопротивления. Если диоды окажутся «неисправными», мост необходимо будет заменить.

Диагностика величины тока зарядки

Обычно, чтобы выяснить, почему горит лампочка аккумулятора, проверяют напряжение зарядки аккумулятора. Также следует использовать мультиметр для измерения напряжения постоянного тока (обозначается как DCV). Двигатель должен работать на холостом ходу, а бортовая сеть должна быть максимально загружена за счет включения большого количества потребителей тока. Напряжение на счетчике не должно опускаться ниже 13,4 В. Если нагрузка на бортовую сеть снижена до минимума, напряжение должно составлять от 14,0 до 14,2 В.

Реле контроля лампы АКБ

Многие модели легковых автомобилей имеют реле в цепи зарядки аккумулятора, которое подключено к датчику зарядки аккумулятора. Например, на ВАЗ классике установлено такое реле контроля, которое не прерывает цепь при включении зажигания, в результате чего загорается знак аккумулятора. Как только генератор начинает работать, реле размыкается, и свет гаснет.
