Степень сжатия двс

Изменение степени сжатия – как улучшить показатели?

В наше время инженеры нашли альтернативный способ повысить давление в камере сгорания – это установка турбо-нагнетателя. Установка данного устройства приводит к увеличению давления в камере внутреннего сгорания, при этом объемы самой камеры изменять не нужно. Появление подобных устройств привело к существенному увеличению мощности, вплоть до 50 % от изначальных цифр. Достоинством нагнетателей является возможность их установки своими руками, хотя лучше всего поручить эту задачу специалистам.

Принцип работы нагнетателей всех типов сводится к одному простому действию, которое понятно даже детям. Мы знаем, что мотор автомобиля работает благодаря постоянному сгоранию топливно-воздушной смеси, поступающей в цилиндры двигателя. Производители устанавливают оптимальное соотношение поступающих в цилиндры топлива и воздуха – последний попадает в камеру сгорания благодаря созданию разреженной атмосферы на такте впуска. Нагнетатели же позволяют в тот же объем камеры сгорания подать на впуске больше горючего и воздуха. Соответственно, увеличивается количество энергии при сгорании, растет мощность агрегата.

Быстрее прогорают поршни, изнашиваются клапаны, выходит из строя система охлаждения. Причем если турбонаддув можно установить своими руками, то ликвидировать последствия этого эксперимента далеко не всегда возможно даже в хорошей автомастерской. В особо неудачных случаях модернизации авто его «сердце» может попросту взорваться. Вряд ли нужно объяснять, что страховая компания откажется выплачивать вам какие-либо компенсации по этому прецеденту, возложив всю ответственность исключительно на вас.

В дизельных двигателях отсутствует дроссельная заслонка, в результате этого появилась возможность лучше и эффективней наполнять цилиндры независимо от оборотов. На очень многих современных автомобилях устанавливают такое устройство, как интеркулер. Он позволяет увеличить массу наполнения в цилиндрах на 20 %, что и поднимает мощность двигателя.

Увеличенное давление степени сжатия дизельного двигателя не всегда носит положительный характер и не всегда поднимает его мощность. Рабочая степень сжатия может находиться уже возле своего предела детонации для данного типа топлива, и дальнейшие её увеличение способно снизить мощность и время работы двигателя. В современных автомобилях давление в камере сгорания постоянно находится под управлением и контролем электроники, которая быстро реагирует на изменения работы в двигателе. Прежде, чем выполнить какие-либо операции по увеличению параметров современного «железного коня», обязательно проконсультируйтесь со специалистами.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Для большинства дизельных двигателей степень сжатия находится в пределе от 18/22 к 1. Подобные характеристики обеспечивают максимальный КПД силовой установки, а если степень сжатия будет увеличена хотя бы на один процент, мощность поднимается минимум на 2%. Кроме использования турбонаддува повысить эти показатели можно и другими способами.• Система Common Rail.Современная система, которая используется на большинстве современных автомобилей с дизельной силовой установкой. Принцип заключается в том, что топливная смесь подаётся в камеры сгорания всегда с одинаковым давлением независимо от количества оборотов двигателя и мощности. Если в обычной системе сжатие происходит во впускном коллекторе, то в common rail в момент впрыска топлива в камеру. Благодаря этой системе производительность возрастает на 30%, однако эта цифра может отличаться в зависимости от давления впрыска топлива.• Чип-тюнинг.Не менее востребованный способ повышения мощности это чип тюнинг. Принцип доработки заключается в изменении характеристик давления в топливной системе за счёт изменения параметров электронного блока управления двигателем. Чип повышает производительность и КПД мотора, а также отслеживает время подачи топлива в цилиндры. К тому же чип тюнинг позволяет снизить расход топлива и сделать эксплуатацию более экономичной.Чтобы выполнить чип тюнинг самостоятельно, потребуется специальное оборудование, знания и опыт. Установка доработанного контроллера обязательно подразумевает тонкую настройку под конкретный двигатель, также предварительно необходимо провести диагностику. Поэтому для получения гарантированного результата лучше обратиться к профессионалам.

Измеряем компрессию мотора

Проверка компрессии позволяет определить состояние двигателя, в том числе его предполагаемый пробег и ресурс. Поэтому такую проверку достаточно часто проводят при покупке автомобиля с пробегом.

Опытный мастер по имеющимся данным о компрессии сможет определить имеющиеся у мотора проблемы, что и станет залогом качественного выбора автомобиля или его последующего правильного ремонта. Необходимо лишь качественно проводить такие измерения и в последующем грамотно восстанавливать автомобиль.

У большинства современных силовых агрегатов технология измерения компрессии стандартна. Условием проведения качественной проверки такой характеристики мотора является использование заряженной аккумуляторной батареи и исправного стартера.

1. Проверка выполняется на прогретом двигателе, что необходимо для получения минимальной вязкости моторного масла. Необходимо отключить подачу топлива в двигателе, для чего снимают подающий патрубок от топливной системы. Также одновременно выкручиваются свечи и достаются высоковольтные катушки. При этом необходимо открыть на полную дроссельную и воздушную заслонку.
2. Далее вам потребуется использовать специальный прибор под названием компрессометр. Он имеет соответствующий измерительный наконечник, который вставляется в отверстие выкрученной свечи. Компрессометр необходимо герметично вкрутить в резьбу свечи, после чего стартером прокрутить коленвал до момента прекращения увеличения давления в измеряемом цилиндре.
3. Вам лишь останется записать показания прибора, сбросить компрессометр и провести аналогичные операции со всеми цилиндрами в двигателе. Как вы можете видеть, выполнение такой проверки по измерению компрессии не представляет особой сложности. Необходимо лишь использовать исправные компрессометры, и вы сможете самостоятельно выполнить данную процедуру, не прибегая к услугам соответствующих ремонтных мастерских.

В том случае, если вы определили существенные расхождения показателей компрессии в различных цилиндрах, или же этот показатель не достигает нужной величины, то необходимо либо самостоятельно заниматься ремонтом двигателя или же обратиться в соответствующие ремонтные мастерские.

Отметим, что такой ремонт отличается повышенной сложностью, поэтому браться за него самостоятельно можно лишь в том случае, если у вас имеется соответствующий опыт работы. А вот неквалифицированное вмешательство в двигатель неизменно приведет к усугублению имеющихся проблем, и в последующем стоимость восстановления мотора будет существенно выше, нежели чем первоначальные затраты на ремонт.

Интересные факты [ править | править код ]

Двигатели гоночных автомобилей, работающих на метаноле, имеют степень сжатия, превышающую 15 [ источник не указан 2419 дней ] ; в то время как в обычном карбюраторном ДВС степень сжатия для неэтилированного бензина как правило не превышает 11,1.

В настоящее время только компания Mazda серийно производит бензиновые двигатели Skyactiv-G со степенью сжатия 14, которые устанавливаются на такие автомобили, как Mazda CX-5 и Mazda 6. Однако необходимо понимать, что это геометрическая степень сжатия, фактическая же примерно равна 12, так как двигатель работает по циклу Аткинсона, то есть смесь начинает сжиматься после позднего закрытия клапанов и сжимается в 12 раз. Эффективность такого мотора по мощности и крутящему моменту обуславливается таким понятием как степень расширения, которая обратна геометрической степени сжатия.

В 1950-60-е года одной из тенденций двигателестроения, особенно в Северной Америке, было повышение степени сжатия, которая к началу 1970-х на американских двигателях нередко достигала 11-13. Однако, это требовало соответствующего бензина с высоким октановым числом, что в те годы могло быть получено лишь добавлением ядовитого тетраэтилсвинца. Введение в начале 1970-х годов экологических стандартов в большинстве стран привело к остановке роста и даже снижению степени сжатия на серийных двигателях.

Многие начинающие автомобилисты, которые не так давно приобрели свое транспортное средство, стараются вникнуть в особенности его устройства. В частности, полезно понять, что находится под капотом. И особый интерес в этом плане вызывает двигатель. Это крайне сложный механизм, состоящий из различных деталей. Поэтому разбираться в этом деле стоит хотя бы для того, чтобы самостоятельно устранить ряд неисправностей. В то же время, неопытные автолюбители не способны в полной мере понять, чем отличаются компрессия и степень сжатия. А разница есть, ведь каждый из этих терминов соответствует своему предназначению.

Компрессия: что это?

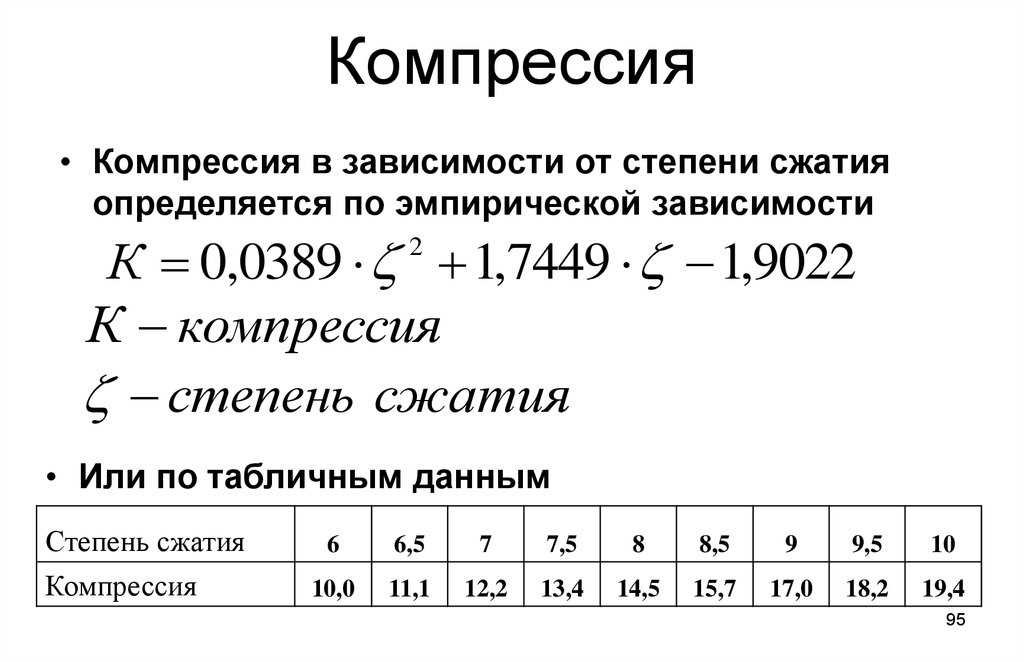

Компрессия – это давление газов в цилиндрах двигателя в конце такта сжатия во время вращения вала стартером при отключенном зажигания. Именно во время вращения стартером нужно измерять компрессию, так как во время работы мотора давление меняется. Этот параметр является физической величиной, а для ее измерения используют специальный прибор – компрессометр.

В теории компрессия и степень сжатия равны между собой, а вот на практике ситуация иная: степень сжатия почти всегда меньше, чем компрессия.

На это есть свои причины. Эти величины будут равны между собой, если газ в цилиндрах сжимается бесконечно долго, изометрически. В этом случае энергия, которая выделяется в процессе сжатия газа, полностью поглощалась бы поршнем, стенками цилиндров, головкой блока и другими частями мотора, благодаря чему не менялся бы тепловой баланс. Газ, который сжимается, отдает тепло и не давит на манометр с большей силой, нежели расчетная.

На практике же все абсолютно по-другому. В реальной жизни процесс сжатия газа происходит на фоне роста температуры, то есть процесс адиабатный. Если говорить простыми словами, то все тепло, которое выделяет сжатый газ, просто не успевает поглотиться стенками цилиндров, а за счет остатка и в цилиндре создается повышенное давление.

В старых моторах компрессия будет ниже, чем у новых. Это происходит за счет герметичности: новый мотор более герметичен, нежели старый, поэтому и замки колец и остальные места цилиндров не будут пропускать достаточно большое количество тепла, чтобы компрессия существенно упала.

Если двигатель работает исправно, то зачастую компрессия больше расчетной степени сжатия в 1,2 – 1,3 раза. В теории давление газа меняется обратно пропорционально изменению объема газа в степени 1,4.

Но подобный расчет справедлив только тогда, когда нет утечек воздуха, а тепло не передается окружающими стенками. За счет того, что все это есть в реальной жизни, то и подобное соотношение справедливо (1,2 – 1,3 раза). Существует эмпирическая формула, которая связывает степень сжатия и компрессия: Е = (P+3,9)/1.55, где Р – это измеренное давление, а Е – это степень сжатия.

Измеряют компрессию для того, чтобы оценить состояние двигателя и степень износа цилиндропоршневой группы. Чем меньше уровень компрессии, тем больше изношены клапаны и цилиндропоршневая группа. Если показатели слишком низкие (меньше 10 атм. в случае нетурбированного мотора, который работает на бензине), то можно говорить о том, что мотор находится в плачевном состоянии. Также об износе мотора может говорить и отличие в уровнях компрессии в разных цилиндрах больше, чем на 1 атм.

Самый плохой вариант – это наличие и первого, и второго «звоночков». В этом случае нужно обращаться к специалистам для проведения капитального ремонта «начинки» автомобиля.

Померять компрессию можно таким образом: двигатель нужно прогреть, потом выкрутить свечи, нажать на педаль газа, от чего стартер будет прокручивать двигатель, пока давление не станет стабильным.

Прогревать двигатель нужно для того, чтобы коленчатый вал вращался с достаточной частотой, а аккумуляторная батарея была разряженной. Чем выше будет частота вращения коленчатого вала, тем меньшим будет время контакта сжимаемых газов и стенок цилиндра, то есть компрессия будет выше. Именно поэтому и стартер, и АКБ должны быть исправными.

С помощью компрессии можно определить и то место, где мотор наиболее изношен. Это возможно за счет того, что давление газов падает из-за негерметичности клапанов и колец. Чтобы конкретизировать место утечки газа («виноваты» клапаны или кольца), нужно залить в цилиндр 10 – 30 г моторного масла, после чего нужно снова померять компрессию. За счет своей вязкой структуры, масло на определенное время герметизирует замки колец и щель между стенкой цилиндра и поршнем, то есть места, где «уходит» наибольшее количество газа.

Если показатели компрессометра не меняются, то неисправны клапаны, а если повысятся – то причиной всему изношенные кольца.

Многие начинающие автомобилисты, которые не так давно приобрели свое транспортное средство, стараются вникнуть в особенности его устройства. В частности, полезно понять, что находится под капотом. И особый интерес в этом плане вызывает двигатель. Это крайне сложный механизм, состоящий из различных деталей. Поэтому разбираться в этом деле стоит хотя бы для того, чтобы самостоятельно устранить ряд неисправностей. В то же время, неопытные автолюбители не способны в полной мере понять, чем отличаются компрессия и степень сжатия. А разница есть, ведь каждый из этих терминов соответствует своему предназначению.

Внешняя скоростная характеристика двигателя

Внешней скоростной характеристикой двигателя называется зависимость эффективной мощности Ne и крутящего момента Ме от частоты вращения коленчатого вала при полной подаче топлива. Эффективной называется мощность, развиваемая на коленчатом валу двигателя. Внешняя скоростная характеристика определяет возможности двигателя и характеризует его работу. По внешней скоростной характеристике определяют техническое состояние двигателя. Она позволяет сравнивать различные типы двигателей и судить о совершенстве новых двигателей.

На внешней скоростной характеристике (рис.6) выделяют следующие точки, определяющие характерные режимы работы двигателя:

Nmax – максимальная (номинальная) мощность;

nN – частота вращения коленчатого вала при максимальной мощности;

Мmax – максимальный крутящий момент;

nM – частота вращения коленчатого вала при максимальном крутящем моменте;

nmin – минимальная частота вращения коленчатого вала, при которой двигатель работает устойчиво при полной подаче топлива;

nmax – максимальная частота вращения.

Из характеристики видно, что двигатель развивает максимальный момент при меньшей частоте вращения, чем максимальная мощность.

Это необходимо для автоматического приспосабливания двигателя к возрастающему сопротивлению движения. Например, автомобиль двигается по горизонтальной дороге при максимальной мощности двигателя и начинает преодолевать подъем. Сопротивление дороги возрастает, скорость автомобиля и частота вращения коленчатого вала уменьшаются, а крутящий момент увеличивается, обеспечивая возрастание тяговой силы на ведущих колесах автомобиля. Чем больше увеличение крутящего момента при уменьшении частоты вращения, тем выше приспосабливаемость двигателя и тем меньше вероятность его остановки. Для бензиновых двигателей увеличение (запас) крутящего момента достигает 30 %, а у дизелей — 15 %.

В эксплуатации большую часть времени двигатели работают в диапазоне частот вращения n_M—n_N, при которых развиваются соответственно максимальные крутящий момент и эффективная мощность. Внешнюю скоростную характеристику двигателя строят по данным результатов его испытаний на специальном стенде. При испытаниях с двигателя снимают часть элементов систем охлаждения, питания и др. (вентилятор, радиатор, глушитель и др.), без которых обеспечивается его работа на стенде. Полученные при испытаниях мощность и крутящий момент приводят к нормальным условиям, соответствующим давлению окружающего воздуха 1 атм и температуре 15 °С. Эти мощность и момент называются стендовыми, и они указываются в технических характеристиках, инструкциях, каталогах, проспектах и т.п. В действительности мощность и момент двигателя, установленного на автомобиле, на 5… 10 % меньше, чем стендовые. Это связано с установкой на двигатель элементов, которые были сняты при испытаниях (насос гидроусилителя, компрессор и др.). Кроме того, давление и температура при работе двигателя на автомобиле отличаются от нормальных.

При проектировании нового двигателя внешнюю скоростную характеристику получают расчетным способом, используя для этого специальные формулы. Однако действительную внешнюю скоростную характеристику получают только после изготовления и испытания двигателя.

Компрессия в цилиндрах двигателя Renault Duster

Компрессия — процесс сжимания газов. Применительно к автомобилю компрессия характеризует максимальное давление, которое возникает в цилиндрах двигателя в конце такта сжатия.

Проверка компрессии позволяет оценить техническое состояние цилиндро-поршневой группы и клапанов газораспределительного механизма без разборки двигателя. Компрессию измеряют для каждого цилиндра двигателя отдельно.

Измерение компрессии выполняем во время проверки технического состояния двигателя.

Замечание

Измерение компрессии целесообразно совместить с заменой свечей зажигания. Измерения выполняем при полностью заряженной аккумуляторной батарее и полностью открытой дроссельной заслонке, иначе показания будут неверны.

Компрессия в цилиндрах двигателя

5. Устанавливаем компрессометр в свечное отверстие одного из цилиндров двигателя.

6. Помощник нажимает педаль газа до упора и включает стартер на 5-10 с.

7. Запоминаем либо записываем показания ком-прессометра и обнуляем прибор. Повторяем измерения еще два раза, и из полученных величин высчитываем среднее арифметическое значение.

8. Аналогично замеряем компрессию в остальных цилиндрах двигателя.

Замечание

У исправного двигателя компрессия в цилиндрах должна быть не меньше минимально допустимой величины, указанной в таблице (см. выше), при этом разница в компрессии между цилиндрами не должна превышать максимально допустимого ^ачения. Абсолютное значение компрессии может меняться при различных условиях: степень заряженности аккумуляторной батареи, температура двигателя, состояние системы пуска двигателя, степень открытия дроссельной заслонки

Поэтому проверяя результаты измерений, основное внимание стоит обратить именно разнице компрессии между цилиндрами

Для выяснения причины снижения компрессии в цилиндре залейте в него через свечное отверстие 10—

20 мл чистого моторного масла и повторите проверку. Если значение компрессии увеличилось, то наиболее вероятен износ цилиндра или поршня, поломка, залегание или износ поршневых колец. Если значение компрессии не изменилось, то причиной, скорее всего, является прогар поршня или тарелки клапана, повреждение головки блока цилиндров. В любом случае необходима разборка и дефектовка деталей двигателя. Выполнение этой работы целесообразно доверить специализированной станции технического обслуживания.

Совет

В ситуации, когда необходимо провести первичную диагностику (определить состояние тарелок клапанов, поршней и стенок цилиндров), но по каким-либо причинам не планируется сразу ремонтировать двигатель, лучше прибегнуть к эндоскопическому исследованию камер сгорания двигателя без его разборки. Кабель эндоскопа вводится в свечное отверстие. Подобную услугу в настоящее время предлагают многие специализированные станции. Стоимость этой работы гораздо ниже дефектовки двигателя с разборкой.

9. По окончании проверки устанавливаем все снятые детали.

Руководство по обслуживанию и ремонту Рено Дастер

измерение компрессии в двигателе К4М РЕНО ДАСТЕР

Замер компрессии Renault Duster и обработка мотора Супротек Active бензин

Проблемы Двигателя F4R на Renault Duster

От чего зависит компрессия

• поршня;
• поршневых колец;
• стенок цилиндра;
• прокладки головки блока цилиндров (ГБЦ);
• клапанов.

Повреждение любого из элементов, образующих эту замкнутую систему, приводит к снижению давления. Если поршень треснул, прогорел или получил другие повреждения, то выхлопные газы будут утекать, что негативно скажется на мощности и ресурсе мотора.

Износ колец происходит из-за трения о стенки камер сгорания.Превышение температуры двигателя приводит к увеличению размера колец, когда их замок перестает справляться со своими обязанностями, они оставляют царапины на цилиндрах, уничтожая хонинговку. Неправильный состав топливовоздушной смеси, нарушение в работе систем зажигания или выпрыска топлива приводят к тому, что кольца покрывает слоем недогоревших смол, из-за чего они теряют подвижность и замок перестает работать. Кольцо застывает в максимальном размере, ведь замок забит смолой, поэтому не может уменьшиться. Во время пуска в холодном двигателе трение между кольцом и стенками цилиндра слишком велико, что приводит к их повреждению.

Образование нагара и лаковых отложений

Неоптимальный состав топливовоздушной смеси, ошибочно выставленный угол опережения зажигания или впрыска топлива и неправильные фазы газораспределения приводят к тому, что топливовоздушная смесь горит во время прохода через клапаны. Из-за этого притертая поверхность клапанов обгорает, теряет герметичность, что приводит к снижению давления, а затем к дальнейшему увеличению повреждений. При перегреве, долгой езде на малых оборотах и высших передачах, во время резкого старта или долгой работы мотора в режиме мощности, близкой к максимальной, возрастает вероятность прогорания или пробоя прокладки ГБЦ. Если повреждение прокладки соединило цилиндр и масляный или охлаждающий канал, то раскаленные газы попадают в соответствующую систему, резко снижают ресурс антифриза или масла, а охлаждающая жидкость и масло ухудшают сгорание топлива в цилиндрах.

Компрессия и диагностика двигателя

Если замер показал разницу компрессии в цилиндрах свыше 0,5 атмосферы, требуется замена колец. Если замер показал снижение компрессии во всех цилиндрах на 0,5 атмосферы еще и на фоне падения мощности двигателя, увеличения расхода топлива или сизого дыма из трубы, то проблема в кольцах и маслосъемных колпачках. Если замер показал, что давление заметно ниже, чем должно быть (разница больше 3 атмосфер), а из выхлопной трубы идет сизый или белый дым, то сигнализация о пробитой прокладке ГБЦ.

Если замер показал нормальную компрессию, а из выхлопной трубы идет темный (от едва заметного сизого до густого черного) дым, а также снижена мощность мотора или вырос расход топлива, проблема в неправильной работе свечей, форсунок или карбюратора. Если при этом падает уровень масла – проблема в повреждении маслосъемных колец или колпачков. Если вы знаете, какая причина привела к снижению компрессии, то сможете обойтись небольшим ремонтом. Если по результатам измерения компрессия во всех цилиндрах одинаковая и ниже, чем должна быть, добавьте в цилиндры 10–15 мл моторного масла. Повышение компрессии говорит о необходимости замены колец.

Основные причины проверить двигатель:

• вялый разгон;
• низкое давление масла;
• высокий расход масла;
• проблемный запуск;
• низкая компрессия;
• синие выхлопные газы;
• высокий расход топлива;
• неровный холостой ход;
• сильная детонация;
• нагар на свечах / частая замена свечей;
• стуки / перегрев двигателя;
• износ прокладок;
• пульсация в газоотводящем шланге из картера.

Первоначально двигатели делали из таких известных и распространенных материалов как чугун, сталь, бронза, алюминий и медь. Но в последние годы авто-концерны стремятся достичь большей мощности и меньшей тяжести для свои двигателей и это побуждает их использовать новые материалы — металлокерамический композит, кремний-никелевые покрытия, полимерные углероды, титан, а также различные сплавы.

Самая тяжелая часть двигателя — блок цилиндров, который исторически всегда делался из чугуна. Основная задача сделать сплавы чугуна с лучшими качествами, не пожертвовав его прочностью, чтобы не пришлось делать гильзы цилиндров из чугуна (так иногда делают на грузовых авто, где такая структура финансово окупается).

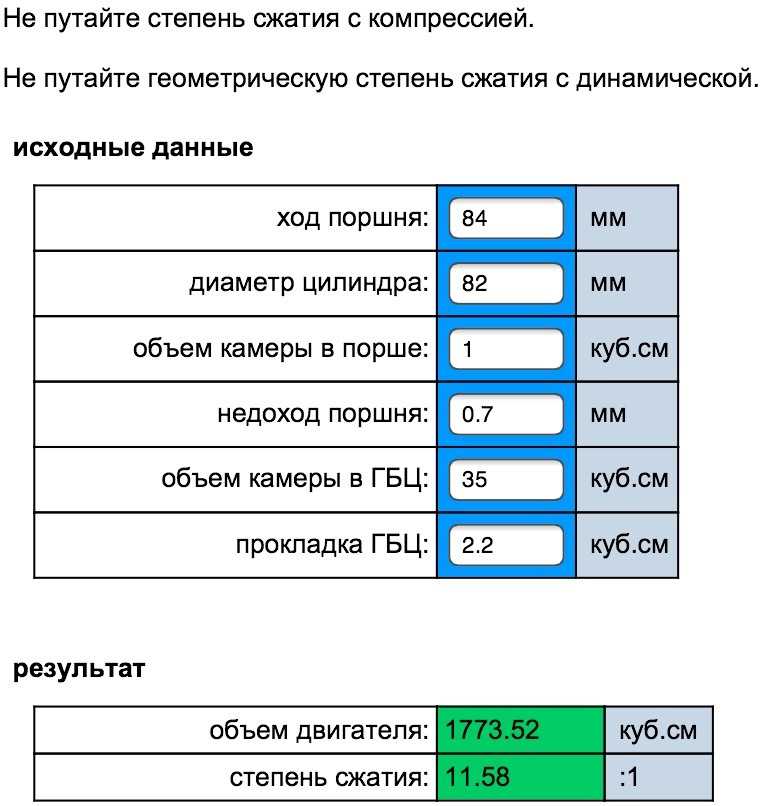

Калькулятор расчета рабочего объёма двигателя внутреннего сгорания

Рабочий объем цилиндра представляет собой объем находящийся между крайними позициями движения поршня.Формула расчета цилиндра известна еще со школьной программы – объем равен произведению площади основания на высоту.

И для того чтобы вычислить объем двигателя автомобиля либо мотоцикла также нужно воспользоваться этими множителями. Рабочий объём любого цилиндра двигателя рассчитывается так: где, h — длина хода поршня мм в цилиндре от ВМТ до НМТ (Верхняя и Нижняя мёртвая точки)r — радиус поршня ммп — 3,14 не именное число.Для расчета рабочего объема двигателя вам будет нужно посчитать объем одного цилиндра и затем умножить на их количество у ДВС.

И того получается: Vдвиг = число Пи умножено на квадрат радиуса (диаметр поршня) умноженное на высоту хода и умноженное на кол-во цилиндров.Поскольку, как правило, параметры поршня везде указываются в миллиметрах, а объем двигателя измеряется в см.

Чтобы посчитать объем интересующего вас двигателя нужно внести 3 цифры в соответствующие поля, — результат появится автоматически. Все три значения можно посмотреть в паспортных данных автомобиля или тех.

характеристиках конкретной детали либо же определить, какой объем поршневой поможет штангенциркуль.Таким образом, если к примеру у вас получилось что объем равен 1598 см³, то в литрах он будет обозначен как 1,6 л, а если вышло число 2429 см³, то 2,4 литра.

Длинноходный и короткоходный поршеньТакже замете, что при одинаковом количестве цилиндров и рабочем объеме двигатели могут иметь разный диаметр цилиндров, ход поршней и мощность таких моторов так же будет разной. Движок с короткоходными поршнями очень прожорлив и имеет малый КПД, но достигает большой мощности на высоких оборотах.

А длинноходные стоят там, где нужна тяга и экономичность.Следовательно, на вопрос «как узнать объем двигателя по лошадиным силам» можно дать твердый ответ – никак. Ведь лошадиные силы хоть и имеют связь с объемом двигателя, но вычислить его по ним не получится, поскольку формула их взаимоотношения еще включает много разных показателей. Так что определить кубические сантиметры двигателя можно исключительно по параметрам поршневой.

Чаще всего узнают объем двигателя когда хотят увеличить степень сжатия, то есть если хотят расточить цилиндры с целью тюнинга. Поскольку чем больше степень сжатия, тем больше будет давление на поршень при сгорании смеси, а следовательно, двигатель будет более мощным.

Zhurikhin › Блог › Расчет Динамической степени сжатия (DCR)

Для простоты, сравним всем известные двигатели семейства ВАЗ и проследим их эволюцию в разрезе введенного нами параметра.Итак, первый двигатель, который мы рассмотрим — это ВАЗ 2106, основные параметры, такие как диаметр цилиндра, ход поршня и остальные можно легко найти в интернете, я уже произвел все необходимые расчеты, и для простоты, буду указывать уже сокращенные данные. Этот двигатель имеет геометрическую степень сжатия – 8,5 и угол закрытия ВК равным 55°, на основе всех данных, значение DCR для этого двигателя будет равно 7,5. Сравним со значением из таблицы, получаем, что для данного типа двигателя допустимо применение 92 бензина, причем с небольшим запасом.

В принципе, для того времени, когда разрабатывался этот двигатель октановое число топливо применялось со значение 91, а системы управления двигателем не позволяли достаточно точно производить настройку, поэтому некий запас конечно был необходим.Теперь рассмотри другой двигатель из этого семейства – ВАЗ 21213.

Устройство двигателя внутреннего сгорания

При разнообразии конструктивных решений устройство у всех ДВС схоже. Двигатель внутреннего сгорания образован следующими компонентами:

• Блок цилиндров . Блоки цилиндров – цельнолитые детали. Более того, единое целое они составляют с картером (полой частью). Именно на картер ставят коленчатый вал). Производители запчастей постоянно работают над формой блока цилиндров, его объемом. Конструкция блока цилиндров ДВС должна чётко учитывать все нюансы от механических потерь до теплового баланса.
• Кривошипно-шатунный механизм (КШМ) – узел, состоящий из шатуна, цилиндра, маховика, колена, коленвала, шатунного и коренного подшипников. Именно в этом узле прямолинейное движение поршня преобразуется непосредственно во вращательное. Для большинства традиционных ДВС КШМ – незаменимый механизм. Хотя ряд инженеров пытаются найти замену и ему. В качестве альтернативы КШМ может рассматриваться, например, система кинематической схемы отбора мощности (уникальная российская технология, разработка научных сотрудников из «Сколково», направленная на погашение инерции, снижение частоты вращения, увеличение крутящего момента и КПД).

Газораспределительный механизм (ГРМ). Присутствует у четырехтактных двигателей (что это такое, ещё будет пояснено в блоке, посвященном принципу работы ДВС). Именно от ГРМ зависит, насколько синхронно с оборотами коленчатого вала работает вся система, как организован впрыск топливной смеси непосредственно в камеру, под контролем ли выход из нее продуктов сгорания.

Основным материалом для производства ГРМ выступает кордшнуровая или кордтканевая резина. Современное производство постоянно стремится улучшить состав сырья для оптимизации эксплуатационных качеств и повышения износостойкости механизма. Самые авторитетные производители ГРМ на рынке – Bosch, Lemforder, Contitech (все – Германия), Gates (Бельгия) и Dayco (США).

Замену ГРМ проводят через каждые 60000 — 90 000 км пробега. Всё зависит от конкретной модели авто (и регламента на неё) и особенностей эксплуатации машины.

Привод газораспределения нуждается в систематическом контроле и обслуживании. Если пренебрегать такими процедурами, ДВС может быстро выйти из строя.

• Система питания . В этом узле осуществляется подготовка топливно-воздушной смеси: хранение топлива, его очистка, подача в двигатель.
• Система смазки . Главные компоненты системы – трубки, маслоприемник, редукционный клапан, масляный поддон и фильтр. Для контроля системы современные решения также оснащаются датчиками указателя давления масла и датчиком сигнальной лампы аварийного давления. Главная функция системы – охлаждение узла, уменьшение силы трения между подвижными деталями. Кроме того, система смазки выполняет очищающую функцию, освобождает двигатель от нагара, продуктов, образованных в ходе износа мотора.
• Система охлаждения . Важна для оптимизации рабочей температуры. Включает рубашку охлаждения, теплообменник (радиатор охлаждения), водяной насос, термостат и теплоноситель.

В LMS ELECTUDE системе и времени впрыска уделяется особое внимание. Любой автомеханик должен понимать, что именно от исправности системы впрыска, времени впрыска зависит способность оперативно изменять скорость движения авто. А это одна из важнейших характеристик любого мотора

А это одна из важнейших характеристик любого мотора.

Тонкий нюанс! При изучении устройства нельзя проигнорировать и такой элемент, как датчик положения дроссельной заслонки. Датчик не является частью ДВС, но устанавливается на многих авто непосредственно рядом с ДВС.

Датчик эффективно решает такую задачу, как передача электронному блоку управления данных о положении пропускного клапана в определенный интервал времени. Это позволяет держать под контролем поступающее в систему топливо. Датчик измеряет вращение и, следовательно, степень открытия дроссельной заслонки.

А изучить устройство мотора основательно помогает дистанционный курс для самообучения «Базовое устройство двигателя внутреннего сгорания автомобиля», на платформе ELECTUDE

Принципиально важно, что каждый может пошагово продвинуться от теории, связанной с ДВС и его составными частями, до оттачивания сервисных операций по регулировке. Этому помогает встроенный LMS виртуальный симулятор

Причины низкой компрессии

Как уже упоминалось выше снижение компрессии происходит по нескольким причинам, это:

1. срок эксплуатации двигателя;
2. нарушение технического обслуживания (несвоевременная замена масла);
3. использование некачественного масла;
4. перегрев двигателя;
5. езда на холодном двигателе (неисправность термостата).

Есть и причины при которых присадки не помогут и нужен ремонт, это:

• прогорание поршня;
• прогорание клапана;
• прогорание прокладки между цилиндрами;
• залегли кольца (иногда «лечится»).

Прогоревший поршень

Такие неисправности как прогорание практически заметны сразу, но некоторые можно определить только после диагностики.

Что влияет на давление в цилиндрах?

Сжать топливо в камере сгорания возможно только при условии, что в цилиндре обеспечивается герметичность. Поршни при работе мотора постоянно двигаются в цилиндрах, а где есть подвижное соединение, там будут зазоры. И хоть для устранения этих зазоров применяются уплотнители – поршневые кольца, но потери в месте контакта поршней с цилиндрами есть, поскольку часть газов прорывается в подпоршневом пространство.

Взаимодействие элементов ЦПГ между собой приводит к износу контактирующих поверхностей, из-за чего зазоры постепенно увеличиваются, что обеспечивает просачивание большего количества газов. А чем больше их выйдет, тем меньше будет компрессия.

Повлиять на компрессию могут и другие элементы, расположенные в камере сгорания. Закачка составляющих топливной смеси в цилиндр и отвод продуктов горения из него осуществляется клапанами газораспределительного механизма. При нормальном состоянии этих элементов их тарелки за счет пружин плотно прилегают к седлам. Но некоторые негативные процессы,которые  проходят в цилиндрах, становятся причиной подгорания седел и кромки тарелки клапанов, образования слоя нагара на них. В результате имеем еще одно место утечки газов при сжатии.

Между головкой и блоком цилиндров помещается прокладка, у которой при перегреве образуются трещины, сказывающиеся на герметичности камеры сгорания.

Это  снижает компрессию в цилиндрах. А без давления не соблюдаются условия для нормального сгорания топливной смеси.
