Разбор брелока, отключение дисплея
Итак, прежде нам нужно разобрать корпус брелока. Это будет легко: вынимаем батарейку из отсека, откручиваем саморез, и всё. Теперь можно разъединить две половинки, составляющие корпус.
Далее, нужно будет извлечь конструкцию, состоящую из печатной платы, дисплея и кнопок. Посмотрите внимательно, как дисплей крепится к плате.
Скорее всего, вы увидите, что к дорожкам приклеен шлейф:
Чтобы выполнить демонтаж, возьмите тонкий скальпель, и аккуратно, начиная от уголка, отделяйте гибкий материал от платы. Прогревать ничего не нужно, несмотря на то, что тут используется термоклей. На самом деле, отделить шлейф от платы можно рукой, просто потянув его на себя (будет риск оторвать дорожки). На последнем шаге медные дорожки зачищают, используя ватку со спиртом и ластик.
Аварийная разблокировка
Процесс аварийного отключения охранной функции сигнализации Старлайн А1, А2, А4 и А8 выглядит так:
- Двери автомобиля открываются с помощью ключа. Если включен режим охраны, это приведет к активации сирены.
- Производится включение зажигания.
- Кнопка входа в сервисный режим обслуживания нажимается три раза в течение последующих 20 секунд. Для модели Старлайн А8 потребуется четыре «клика». Кнопка сервисного режима обычно располагается под панелью приборов, но ее место размещения может быть другим. Для поиска клавиши нужно проверить все провода, идущие от микропроцессорного модуля.
- Зажигание отключается. Режим охраны автомобиля должен выключиться.
В сигнализациях Старлайн А6 аварийная разблокировка возможна только с использованием персонального пароля (штатное значение – 11):
- Двери транспортного средства открываются с помощью ключа.
- Производится активация зажигания.
- В течение последующих 20 секунд нажимается кнопка входа в сервисный режим обслуживания Валет. Количество «кликов» зависит от первой цифры пароля – они должны соответствовать. К примеру, если это число 5, то кнопка нажимается пять раз.
- Зажигание в машине выключается, для этого ключ в замке нужно переместить в положение «Off». Затем его надо сразу перевести в режим «АСС».
- Аналогичным образом выполняется ввод следующего числа пароля.
- Производится выключение зажигания. Режим охраны должен отключиться.
Процедура аварийной разблокировки для сигнализации Старлайн А91 осуществляется так:
- Дверь транспортного средства открывается ключом. Это приведет к активации сирены, а также внешних осветительных приборов. Если количество последних составит 4 шт, это говорит о том, что режим охраны был включен без брелока.
- На протяжении последующих 20 секунд кнопка сервисного обслуживания нажимается три раза.
- Зажигание отключается. Режим охраны должен быть отключен. Если для управления сигнализацией используется персональный пароль, то его ввод производится аналогичным образом, как и в случае с моделью А6. Кодовая комбинация может включать в себя от двух до четырех символов.
Процесс аварийного отключения сигнализации Старлайн зависит от ее версии и полностью описывается в сервисном руководстве к противоугонной системе.
Видео: аварийное отключение сигнализации Starline A91
Канал «Магазин Pandora» в своем видеоролике показал, как производится экстренная деактивация режима защиты без использования коммуникатора.

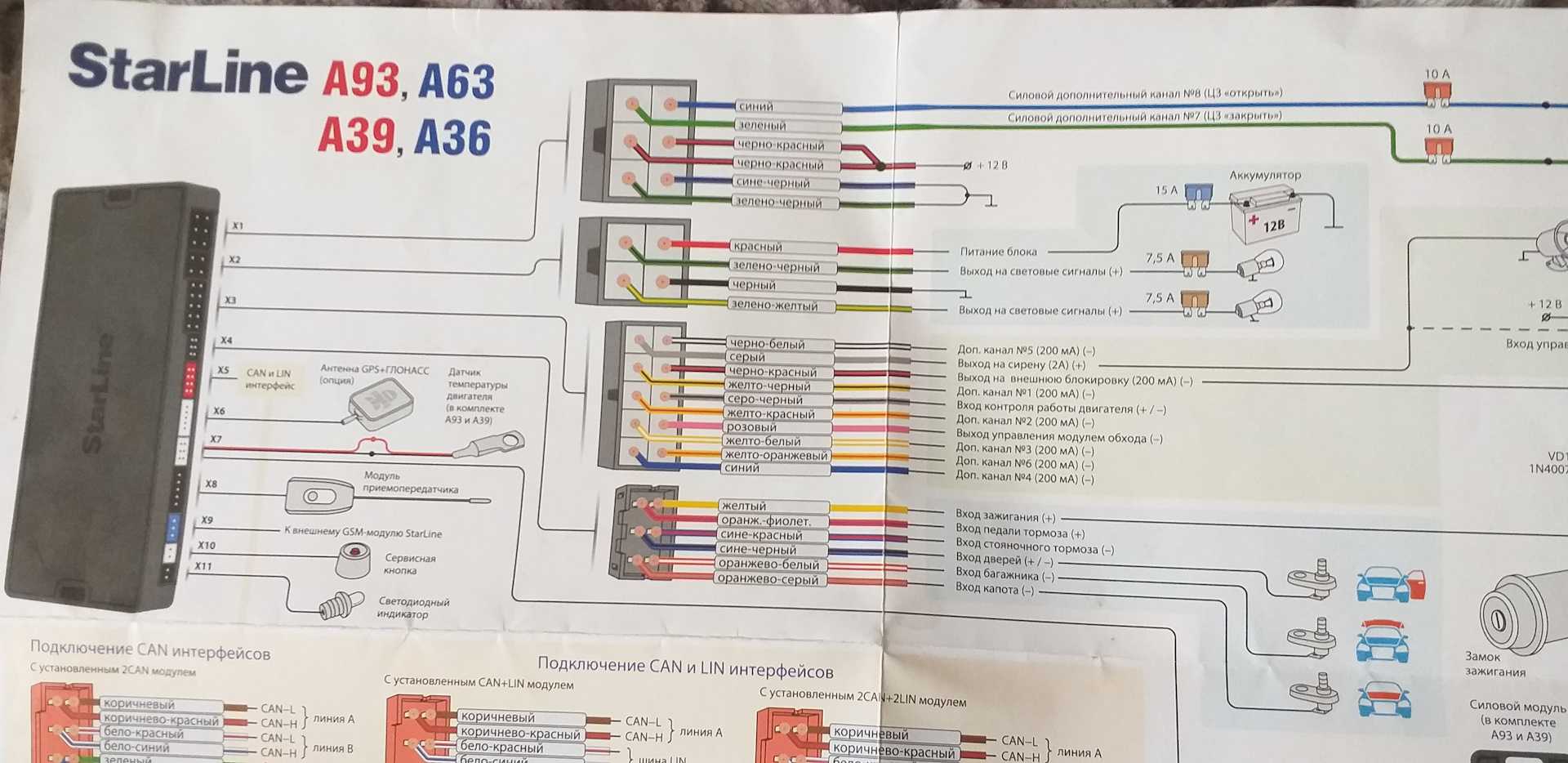

Автосигнализация А93 – лидер продаж
Явным фаворитом среди охранных систем Starline А90-96 является модель А93. Она привлекает покупателя наличием всех необходимых функций, а также возможностью выбрать дополнительные опции, такие как GPS модуль, CAN+LIN-системы и дополнительное блокировочное реле.
Модель имеет несколько различных модификаций: автосигнализация starline a93 gsm, с функцией управления с помощью мобильного телефона, CAN+LIN или 2CAN+2LIN, которые имеют возможность интеграции в электрическую систему автомобиля, а также вариант ECO, который обладает несколько урезанной комплектацией и стоит дешевле.
Рассмотрим характеристики, присущие всем вариантам противоугонной системы А93:
- Трехуровневая защита автомобиля: индивидуальный пин-код, иммобилайзер, охранная система
- Автозапуск двигателя. Включить мотор можно вручную, по команде с пульта или телефона, а также в заданное время с помощью специальной программы.
- Датчик удара и перемещения. Если грабители решат поднять автомобиль на домкрате или перевезти его с помощью эвакуатора, датчик тут же сработает, включит сирену, и пришлет оповещение хозяину.
- Оборудованная модулями CAN+LIN автосигнализация starline a93 2can 2lin eco позволяет с легкостью интегрировать ее в штатную электропроводку и максимально синхронизировать действия блока управления машины и противоугонной охраны.
- Подключение дополнительных возможностей, таких как управление световыми сигналами, поднятие стекол или складывание зеркал, возможно благодаря дополнительным каналам
Радиус действия автосигнализации starline a93 достигает 2000 метров и даже больше ( в зависимости от наличия помех в эфире и особенностей рельефа).
Управление багажником
Сигнализация имеет штатную функцию «открытие багажника». Если соответствующие подключения выполнены при установке, то, чтобы открыть багажник с брелока Старлайн А91, необходимо:
- на основном брелке – длительно нажать кнопку 3, затем кратковременно кнопку 1;
- на дополнительном брелке управление багажником в этой модели сигнализации не предусмотрено.
Для корректной работы отпирания багажника, помимо соответствующих подключений, необходима корректная настройка соответствующего выхода сигнализации. Таблица программирования для этого предусматривает функцию 13 сервисного меню, она должна быть установлена в значение 1.
Режим программирования Старлайн А91 активируется следующим образом:
- Снять машину с охраны.
- 5 раз нажать сервисную кнопку.
- Включить зажигание. Сирена должна подать пять сигналов, сообщая об успешном входе в сервисное меню.
- Кнопку Valet необходимо нажимать то число раз, что соответствует номеру нужной функции (в данном случае – 13 раз). После каждого нажатия сигнализация будет звуковыми сигналами подтверждать переход к следующей функции (короткий сигнал равен единице, длинный – пяти, то есть один длинный и три коротких сигнала сообщат, что выбрана функция 8). На экране брелока при этом отобразятся номер выбранной функции и ее значение. Нам нужно, чтобы в функции 13 стояло значение 1, то есть на экране была индикация «13-1».
- Программирование функций Старлайн А91 в нужное значение осуществляется нажатием кнопок 1-3 кратковременно (будет задано соответствующее значение от 1 до 3) или длительным, а затем кратким – кнопки 1 (это задаст значение 4).
- Для выхода из меню настроек достаточно отключить зажигание.
Программирование функций
Автосигнализация Старлайн Е90 обладает большим количеством функций, позволяющих менять пользовательские настройки и существенно облегчить жизнь владельцу. После ее установки можно прописать ряд команд, отвечающих за выполнение тех или иных команд.
- функция передачи информации дает возможность найти потерянный брелок. Это возможно в том случае, если пульт расположен в зоне действия антенного адаптера.
- функция защиты при помощи сложной кодировки и многоступенчатой блокировки авто, мешающей злоумышленнику похитить транспортное средство.
- наличие GSM-модуля позволяет отдавать команды авто при помощи телефонного звонка или через СМС, а также отслеживать его текущее месторасположение.
- специальная прошивка позволяет защитить сигнал от негативного влияние радиопомех. Это сильно помогает в городских условиях среди множества железобетонных конструкций, гасящих радиосигнал.
- владелец авто с сигнализацией Старлайн Е90 может выставить настройки удаленного запуска. Автомобиль будет заводиться, если нажимать определенную комбинацию клавиш, по истечению какого-то промежутка времени, будильнику или достижению определенной температуры. Для этого автомобиль должен быть поставлен на нейтраль, а ручной тормоз – поднят в рабочее положение.
- система оснащена датчиками удара и наклона, которые имеют две ступени срабатывания и способны оповестить владельца о попытках проникновения в салон или ударе автомобиля. Если система срабатывает слишком часто и горит иконка тревоги, то можно настроить альтернативную чувствительность (для этого на датчиках имеются специальные регулировки).
- дополнительно имеются другие параметры (к примеру, турботаймер), которые настраиваются согласно специальной таблице.
Разборка корпуса брелока Старлайн Е90
Основной брелок StarLine E90 – ударопрочный, пластиковый. Оно собран из трех основных частей – передней панели в сборе с окантовкой, задней панели и крышки батарейного отсека. Если брелок Старлайн не открывает машину, то одной из причин могут быть севшие батарейки.
Вначале снимается крышка – в отличие от привычных брелоков StarLine, здесь она не сдвигается, а снимается с защелок ногтем. Вынув батарейку, можно рядом с контактной пружиной увидеть крошечный саморез, дополнительно соединяющий панели.
Выкрутив его, можно начать разбирать корпус. Панели соединены вместе четырьмя прочными защелками по краям, для их рассоединения без повреждений удобнее всего использовать тонкую пластину наподобие металлического гитарного медиатора.
На данный момент охранная система Старлайн Е90 является одной из самых продвинутых автосигнализаций, доступных для автомобилиста. Система появилась еще в 2013-м году и обеспечивает надежную защиту автомобиля от угона. Более того, система Starline E90 и E90S обладает дополнительными функциями, способными существенно облегчить жизнь своему владельцу.
- руководство по установке и использованию системы;
- главный брелок с ЖК-дисплеем и обратной связью с иммобилайзером. Для большей безопасности пульта рекомендуется приобрести подходящий чехол;
- центральный блок, который устанавливается на корпус автомобиля и отвечает за обработку и выполнение всех команд;
- силовой модуль и блок радиопередатчика;
- защитная сирена;
- второй брелок, который является запасным на случай утраты основного пульта (лишен ЖК-дисплея, а в качестве индикатора выступает красный светодиод);
- кабели для подключения CAN-интерфейса;
- основной 18-контактный разъем;
- концевики, устанавливаемые на замок двери, багажника и капота;
- датчики температуры двигателя, удара и наклона;
- кнопка Valet;
- саморезы для крепления;
- светодиодная индикация;
- опционально система Starline E90 Slave может комплектоваться GSM-модулем для осуществления возможности управления функциями с телефона.
Применимость
Отсутствие возможности интеграции в цифровые сети в комплектации поставки ограничивает применение Старлайн E90 автомобилями, где для работы достаточны аналоговые подключения – старые автомобили, новые бюджетные машины. Поскольку в сигнализации отсутствуют силовые реле управления центральным замком, удобнее использовать ее на машинах со штатным ЦЗ, где управление открыванием и закрыванием дверей идет по отдельным проводам импульсами отрицательной полярности. Силовое управление отдельно устанавливаемыми актюаторами или подключение в однопроводную схему потребует использования дополнительных реле.
Видео: StarLine E60, E90
У сигнализации нет возможности бесключевого обхода штатных иммобилайзеров, потребуется извлечение чипа из ключа и установка его в комплектный обходчик. Контроль работы двигателя по тахосигналу требует наличия на сигнальном входе прямоугольного или близкого к нему по форме сигнала с амплитудой до 12 В, частота которого пропорциональна оборотам двигателя. При этом в момент включения зажигания до запуска мотора на этом входе обязательно присутствует «масса», иначе сигнализация не сможет корректно распознать тахометрический сигнал.
StarLine E90
Новинка 2013 года. Надежная автомобильная охранно-телематическая система с интеллектуальным автозапуском, несканируемым диалоговым кодом управления, ударопрочным брелком управления, 128-канальным помехозащищенным трансивером с дальностью до 2000 м. Опциональный Super Slave.
Предусмотрена легкая и быстрая интеграция CAN, GSM и GPS интерфейсов (опционально, в состав комплекта не входят).
Преимущества StarLine E90:
Модульная архитектура. StarLine E90 позволяет при необходимости за несколько секунд интегрировать 2CAN-модуль и GSM/GPS-модуль
Кнопка СТАРТ/СТОП. StarLine E90 идеально совместим с автомобилями, оснащенными кнопкой Старт/Стоп.
Благодаря гибким сервисным каналам сигнализация StarLine E90 позволяет облегчить установку и реализовать дополнительные функции без использования внешних компонентов.
Противоугонные функции:
- Подключение цифрового беспроводного реле блокировки StarLine R2;
- Добавление GSM/GPS модуля StarLine с использованием всего одного разъема.
Команды в режимах охраны и тревоги:
- Управление дополнительными замками блокировки дверей;
- Дополнительная блокировка двигателя (имитация неисправности);
- Открытие багажника с отключением штатной сигнализации;
- Управление замком капота (закрытие);
- Включение световой сигнализации при подключении к аварийной сигнализации.
Функции комфорта:
- Удаленное управление предпусковым обогревателем;
- Автоматическая установка сидений под владельца;
- Автоматический возврат рулевой колонки в исходное положение (складывание);
- Автоматическое включение ближнего света фар при движении автомобиля (по опусканию ручного тормоза, нажатию на педаль тормоза).
- Отключение дворников, магнитолы на время работы автозапуска;
- Включение подогрева сидений и обогрева стекол на время работы автозапуска;
- Имитация сигналов «интеллектуальных» замков зажигания;
- Второй импульс для выключения зажигания в случае неудачного автозапуска на автомобилях с кнопкой Старт/Стоп;
- Имитация второго сигнала стартера.
При включении режима охраны:
- Автоматическое складывание зеркал;
- Автоматическое закрытие люка;
- Световая дорожка после включения режима охраны.
Полный спектр стандартных и программируемых функций обеспечивает владельцу автомобиля надежную защиту и комфорт при использовании автомобильной охранной системы StarLine E90.

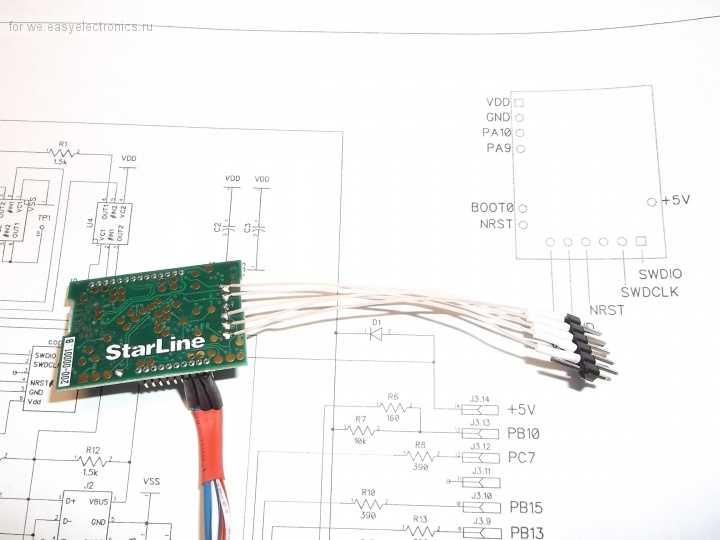

Инструкция по установке ПО блока сигнализации N2 и выше
Инструкция по эксплуатации ПО блока сигнализации N2 и выше
Инструкция по установке ПО блока сигнализации M2 и выше
Инструкция по эксплуатации ПО блока сигнализации M2 и выше
Инструкция по установке ПО блока сигнализации L7 и выше
Инструкция по эксплуатации ПО блока сигнализации L7 и выше
Инструкция по установке ПО блока сигнализации К9 и выше
Инструкция по эксплуатации ПО блока сигнализации К9 выше
Инструкция по установке ПО блока сигнализации Н6 и выше
Инструкция по эксплуатации ПО блока сигнализации Н6 и выше
голоса
Рейтинг статьи
Производим запись кода брелка
Очевидно, чтобы заменить брелок сигнализации на новый, достаточно записать его в память основного блока. В действительности, всё немного сложнее: прописывать придётся все брелоки, которые вы хотите использовать. То есть, и новый, и все старые. Суммарное их количество не должно превышать 4. Запаситесь терпением – с первого раза выполнить всё, как надо, удаётся мало кому.
Процесс программирования
Перед началом выполнения операции, рассматриваемой здесь, нужно выключить режим охраны. Стандартный способ этого достичь – нажать кнопку «2» на брелоке. Раздастся два звуковых сигнала, светодиодный индикатор перестанет гореть. Затем, надо повернуть ключ зажигания влево (до положения LOCK):
При работе с сигнализацией «A8», совет был бы прямо противоположным – там зажигание нужно включить. Но мы рассматриваем модель «B6».
Когда зажигание выключено, нужно 7 раз нажать и отпустить сервисную кнопку (кнопку VALET). Она у «Старлайна» обычно круглая, среднего размера. Дальше, сразу выполняют действия:
- Переведите ключ в положение START (включите зажигание);
- Должна прозвучать сирена (7 гудков);
- На брелоке нажимают и удерживают кнопки «1» и «2». Через пару секунд прозвучит сирена (сразу отпустите кнопки). В некоторых версиях предусмотрено вот что: кнопки нужно держать 3-4 секунды, затем – самостоятельно отпустить, а через секунду звучит сирена;
- Шаг «3» повторяют для каждого брелка. Интервал между повторениями – не больше 5-ти секунд;
- Выключите зажигание (обязательно). Должны моргнуть габаритные огни.
Как видим, ничего сложного.
Помните два важных момента: кнопочки «1» и «2» нужно нажимать только одновременно.
Иначе, ничего не происходит. Если «шаг 3» выполнить один раз, раздаётся один гудок, после повторения «шага 3» – два гудка, и так далее (до 4-х). А интервал между «записями» не должен превышать 5 секунд, иначе система выходит из требуемого режима. Ещё раз повторим: для других моделей сигнализации, даже если это «Старлайн», инструкция будет отличаться.
Сигнализация B6 Dialog, A8
Допустим, установлена сигналка Starline модели B6 Dialog. Все действия по записи кода будут теми же, что и для модели B6, но есть одно исключение. На большом брелоке нажимают кнопки «2-3», а не «1-2». Маленький, как известно, наделён двумя клавишами (1-2), их и нажимайте.
Для семейства B6, как видите, активация режима записи выглядит сложно – надо 7 раз нажимать VALET. Проще всё устроено в линейке A8.
Общие настройки
- Отпирание багажника – длительное нажатие кнопки 2, затем кнопки 1 коротко. При этом на дисплее появится соответствующая индикация и отключается датчик удара. После закрытия багажника охрана этой зоны возобновляется.
- Опрос состояния системы – короткое нажатие кнопки 3. При этом проводится индикация состояния всех контрольных зон автомобиля, включая напряжение на аккумуляторе, температуру в салоне и на двигателе. На вертикальный дисплей дополнительно выводится время до следующего автоматического запуска двигателя. При индикации двигателя может вместо температуры появиться три прочерка. Это означает, что его температура ниже -40°С или такого датчика просто нет. Появление двух прочерков говорит о том, что температура двигателя превышает 99°С. Индикатор НЗ означает короткое замыкание проводов датчика.
- Поиск автомобиля на парковке – двойное короткое нажатие кнопки 4, при этом сирена издает шесть звуковых сигналов с соответствующей световой индикацией фар.
- Включение подсветки дисплея – коротко нажать кнопку 4.
- Режим настройки датчика удара – кнопка 3 сначала длительно, затем коротко. Регулировка производится последовательным нажатием кнопки 3.
- Настройка датчика наклона – кнопка 3 сначала длительно, затем коротко. Повторное нажатие отключает режим данной настройки. Датчик настраивается короткими нажатиями кнопок 2 и 3.
- Настройка параметров брелка – длительное удержание кнопки 4. Переход между настройками – короткое нажатие кнопки 4. Здесь можно настроить часы, будильник, температуру, звуковой режим работы брелка, звуковую индикацию при тревоге. Включение будильника производится кнопкой 2, выключение – кнопкой 3. Чтобы вернуться в предыдущий пункт настройки, нажимаем кнопку 1. Кнопками 2 и 3 производится регулировка звукового сигнала, а также работы в режиме вибрации. В вертикальном брелоке имеется функция оповещения о незамеченной тревоге.
- Режим блокировки кнопок брелка – одновременное нажатие кнопок 1 и 3. Выключается этот режим одновременным нажатием кнопок 1 и 4. При этом режиме работы нажатие кнопки 4 позволяет активировать и просмотреть функцию памяти тревог. Нажатие кнопки 3 позволяет увидеть время, когда была тревога.
Иногда после замены питающего элемента на экране остается индикация разряженной батареи. Чтобы обнулить его, при вытянутой батарее нужно нажать одну из кнопок или просто подождать перед установкой новой батарейки порядка 10 с.
Замена дисплея и корпуса основного брелока
При повреждении корпуса или дисплея их можно заменить на новые детали без приобретения другого модуля. Для самостоятельного ремонта потребуется отвертка. Чтобы разобрать брелок starline e90 следует снять крышку аккумулятора и извлечь батарею.
Корпус состоит из двух частей: передней и задней панелей. Для их разъединения требуется открутить шуруп, расположенный в аккумуляторном отсеке
Внутренние части следует извлекать с осторожностью, чтобы не повредить хрупкие детали
Для замены корпуса достаточно поместить начинку в новый, расположив плату и дисплей аналогично тому, как они находились в оригинальном. Соединив внешние части можно прикрутить шуруп, вставить аккумулятор и закрыть крышку. Модуль готов к использованию.
Для замены поврежденного дисплея следует разобрать брелок аналогичным образом. Чтобы снять экран отсоедините шлейф, прикрепленный к плате термоклеем. Отделить его можно без прогревания, аккуратно поддевая тонким лезвием ножа. Не рекомендуется резко отрывать ленту, так как есть риск повреждения медных дорожек. После зачистки контактов (обычно используют этиловый спирт), можно монтировать новый дисплей и собирать брелок. Чтобы не возникало вопросов о правильности проводимых на этапе сборки действий, рекомендуется фотографировать или снять на видео расположение и методы креплений деталей.
Не все варианты автозапуска работают
Причины, почему не работает автозапуск по температуре мотора, обычно скрываются в неисправностях связанных с термодатчиком. Обычно неисправен либо сам измеритель, либо его подключение произведено не верно.
Если мотор не запускается в зависимости от температуры, то необходимо проверить правильность подсоединения разъема Х6. Если это не устранило проблему необходима замена датчика температуры.
Автозапуск может не ставится на требуемое время при работе от будильника. Связанно это с рассинхронизацией внутренних часов автосигнализации и реального времени. Проверить это не трудно, достаточно взглянуть на время, указанное на брелке. Для устранения неисправности необходимо поставить правильное время в охранной системе.

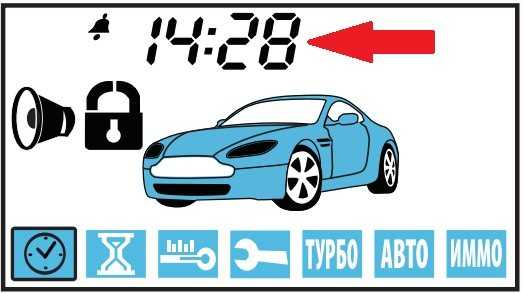

Расположение часов на экране брелка
Преимущества и недостатки
Достоинства, которыми обладает эта модель сигнализации:
- Большой фактический диапазон действия брелока. Тому радиусу, который заявлен производителем, он не соответствует, но это характерно для всех разработчиков. У других изготовителей сигнализаций фактический диапазон работы брелока на 40-60% меньше заявленного.
- Большой срок службы сигнализации в режиме ожидания. Разработчик гарантирует, что в течение 130 дней охранная система не разрядит аккумуляторную батарею.
- Блокировка двигателя при попытке несанкционированного запуска. Для этого применяется специальная программа, разработанная по технологии iCan. Для блокировки электроцепей силового агрегата используются штатные интерфейсы машины.
- Простота установки и интеграции сигнализации. При подключении пользователю не придется вмешиваться в штатную проводку, из-за чего электролинии практически не затрагиваются.
- Большой функционал, делающий из сигнализации полноценный противоугонный комплекс.
В соответствии с отзывами владельцев можно выделить следующие недостатки:
- На скорость обработки команд влияет температура окружающей среды. Если на улице сильный мороз, может произойти сбой при отправке сигнала. К примеру, система иногда не реагирует на открытие дверных замков или включение режима охраны.
- Высокая цена на перепрошивку или замену пульта с дисплеем. Устройство не оснащается высокопрочным корпусом, однако имеет противоударный бампер, но может выйти из строя после нескольких падений. В результате в работе брелока могут произойти сбои, которые устраняются методом перепрошивки.
- Сбои в работе системы автозапуска двигателя. Автоматический пуск может не срабатывать при низких температурах, а также на некоторых авто со штатными иммобилайзерами. После установки может возникнуть конфликт в работе заводского блокиратора двигателя и самой сигнализации.
