Вплотную о зазорах, или как отрегулировать клапана

Регулируем

Тепловые зазоры клапанов на заводе регулируют подбором толкателей. Толкатели имеют 64 размера по толщине дна.

Вот так они выглядят:

Чтобы до них добраться, нужно снять клапанную крышку и оба распредвала. Начинаем со снятия корпуса воздухоочистителя. Он мешает доступу к звёздам привода распределительных валов. Для его демонтажа достаточно отпустить хомут резинового патрубка, по которому очищенный воздух попадает во впускной ресивер, снять разъём пластиковой трубки отвода картерных газов с крышки катушек зажигания и отсоединить разъём датчика температуры воздуха на впуске. Сам корпус воздухоочистителя просто вставлен в резиновые подушки своими выступами. Достаточно его потянуть вверх и вперёд, чтобы вынуть из моторного отсека.

Теперь откручиваем болты крепления крышки ИКЗ (катушки зажигания) и снимаем её. Отсоединяем разъёмы от каждой индивидуальной катушки зажигания. При этом нужно учитывать, что защёлки разъёмов блокируются специальными планками, которые нужно предварительно выдвинуть из разъёмов. Открутив по одному болту М6 крепления катушек, вытаскиваем их из свечных колодцев и откладываем в сторону.

Настала очередь крышки клапанов. Крышка из алюминиевого сплава. Крепят её к головке блока цилиндров четырнадцать болтов М6. Отпускаем эти болты, начиная от крайних к центральным, примерно так же, как и ГБЦ любого мотора. После откручиваем их совсем и снимаем клапанную крышку. Если её прокладка прилипла, то можно поддеть крышку за выступы по её углам. Без крышки клапанов открыт доступ к распредвалам, клапанам с их толкателями и звёздам их привода.

Прежде чем регулировать клапана нужно определиться, у каких из них этот зазор не соответствует допускам. Для этого берём набор плоских щупов и замеряем зазор между толкателем каждого клапана и тыльной стороной кулачка распредвала над ним. У впускных клапанов (верхний ряд на фото выше) зазор должен быть 0,12 мм, а у выпускных (нижний ряд) 0,32 мм. Если зазор отличается от этих значений более 0,02 мм в любую сторону, требуется его регулировка. Если на моторе стоит ГБО, то зазоры у всех клапанов надо увеличить на 0,05 мм от нормы.

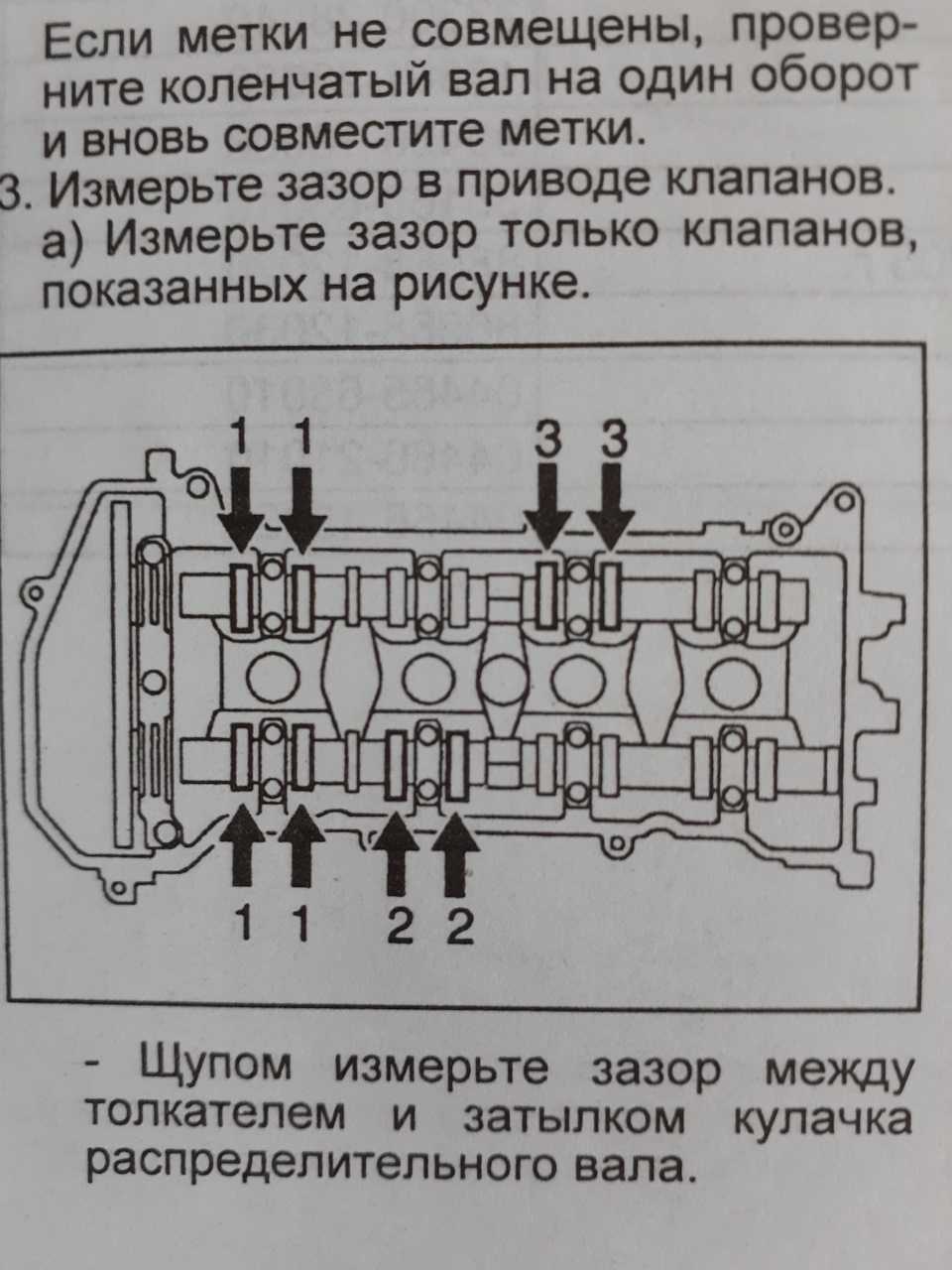

Для замера тепловых зазоров, необходимо устанавливать каждую пару кулачков распредвала тыльной стороной к толкателю. Поэтому придётся проворачивать за болт крепления его шкива.

Что бы открыть к нему доступ, нужно:

• повернуть, насколько можно вправо передние колёса автомобиля;
• снять брызговики в правой колёсной арке.

Вращать коленвал удобнее всего за болт крепления его шкива головкой на 22, одетой на трещётку через два удлинителя. Если удлинителей нет, придется домкратить автомобиль и снимать правое переднее колесо.

Результаты замеров зазоров записываются, для предотвращения путаницы при дальнейшей работе. После этого снимаем распредвал, клапана которого требуют регулировки. Перед снятием распредвалов, коленвал устанавливается в положение, когда поршень первого цилиндра находится в верхней мёртвой точке. Проще всего это сделать по микрометрическому нутромеру с индикатором часового типа, вкрутив его вместо свечи первого цилиндра.

Распредвалы при этом, должны находиться в положении, когда клапана первого цилиндра полностью закрыты, то есть в такте сжатия. В этом положении любым маркером наносятся метки на звёздах привода распредвала и звене цепи ГРМ напротив. Если регулировки требуют и впускные и выпускные клапана, то распредвал нужно снимать только по одному, что обусловлено конструкцией натяжителя цепи.

Перед снятием обязательно надёжно заклиниваем башмак натяжителя цепи ГРМ.

В его конструкции имеется реечный сектор с фиксатором, соединённый со штоком. Фиксатор даёт возможность штоку двигаться только в сторону натяжения. Если шток натяжителя выдвинется хотя бы на один зуб сектора, снятую с распредвала звёздочку его привода невозможно будет установить назад не зарядив натяжитель в исходное положение, который находится под крышкой привода ГРМ. То есть что бы добраться до натяжителя, нужно будет слить и масло, снять приводные ремни навесных механизмов, правую опору двигателя, водяной насос и поддон с его усилителем.

Надёжно заклинив башмак натяжителя, закрываем тряпкой проём в ГБЦ под привод ГРМ, для предотвращения попадания в мотор посторонних предметов. Болт крепления звёздочки распредвала отпускаем накидным ключом на 19, удерживая сам распредвал за шестигранник, расположенный по его середине, рожковым ключом на 27. Откручиваем и снимаем переднюю общую крышку распредвалов.

• На выпускном распредвале отпускаем на пол оборота болты крепления крышек 2, 4 и 5, а крышку №3 отпускаем в последнюю очередь.
• На впускном валу отпускаем крышки 2, 3 и 5, а №4 отпускаем последней.

Как обеспечивается нужный зазор

Нужный зазор можно получить только посредством грамотно проведённых регулировочных работ. При осуществлении данного процесса проводится настройка основного газораспределительного механизма, особенно зазора, находящегося между кулачками распредвала и рычага клапана.

Существует специальная инструкция относительно того, как проводить регулировку. Здесь недостаточно обеспечения более плотного прижатия клапанов, так как при повышении температуры, все детали становятся больше в размере. Подобное расширение автоматически приводит к разным негативным последствиям.

Впускные и выпускные клапаны должны плотно закрывать гнездо, но при этом с небольшим зазором. Он необходим для того, чтобы стержень клапана не упирался жёстко в верхнюю часть устройства.

В процессе самостоятельного регулирования зазоров нужно стремиться к строго установленным величинам. Они не должны быть больше 0,15 мм. Максимальный уровень допустимой погрешности составляет 0,05 мм. Данные параметры нужно проверять исключительно при холодном моторе.

Обеспечив в процессе регулировки правильные зазоры, водитель получит устойчивую работу двигателя, значительную экономию топлива, а также повышение моторесурса.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

• подождать пока двигатель остынет, если он работал;
• поставить машину на ровное место;

Порядок регулировки клапанов:

1. Снять крышку воздушного фильтра и сам фильтр.
2. Отсоединить трубки крепления фильтра и демонтировать крепление.
3. Снимаем тросик управления воздушной заслонки (подсос).
4. Снять тягу дроссельной заслонки.
5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
7. Снимаем крышку трамблера (распределителя).
8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала.Метку выставляют специальным ключом для болта шкива коленвала ДВС. Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.
9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
10. После совпадения меток приступаем к настройке зазоров клапанов.

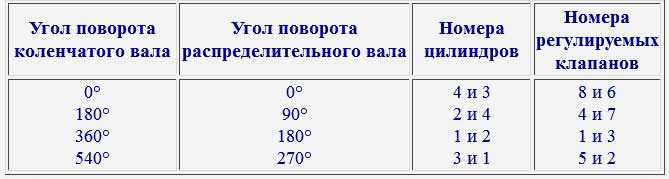

    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого вала	Регулируемые клапана
    8 и 6
    180	4 и 7
    360	1 и 3
    540	5 и 2

Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

• Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
• Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
• На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор.Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
• Далее, проделываем то же самое с 6-м клапаном.
• Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
• После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Процедура регулировки клапанов

Производить регулировку клапанов необходимо только на холодном двигателе, причем со строгим соблюдением определенной последовательности действий. В противном случае зазоры будут отрегулированы неправильно со всеми вытекающими из этого последствиями.

Процесс регулировки начинается с того, что поршень цилиндра устанавливается в самую верхнюю точку сжатия. Чтобы привести его в такое положение, необходимо провернуть коленчатый вал или же за пусковую рукоятку, или же за винт крепления шкива привода генератора. Следует заметить, что вращение нужно производить только по часовой стрелке. После того, как поршень установлен, необходимо произвести проверку величины зазора. Делается это с помощью специального щупа.

Если выясняется, что зазор или чрезмерно велик, или слишком мал, то необходимо его изменить. Для этого на соответствующем болте или винте необходимо сначала освободить контргайку, а затем установить зазор до требуемого предела. Он определяется толщиной соответствующего щупа. Как только величина зазора установлена, нужно зафиксировать это положение, затянув контргайку

Делать это нужно аккуратно и осторожно, чтобы не сбить настройку. После этого надо обязательно проверить правильность регулировки клапана с помощью щупа: он должен входить в зазор, однако не свободно, а с некоторым усилием

Если так и есть, то это означает, что регулировка конкретного клапана конкретного цилиндра произведена правильно, и нужно проделать всю описанную выше процедуру для всех оставшихся клапанов и цилиндров.

Следует отметить, что регулировка клапанов двигателей внутреннего сгорания — процедура весьма кропотливая, требует аккуратности, не терпит спешки. Предпочтительнее всего не производить ее самостоятельно, а обратиться на станцию технического обслуживания и доверить эту работу профессионалам, имеющим соответствующий опыт и необходимые навыки.

Регулировка клапанов на моторе GA16 Nissan

Отрегулировать клапана на 1,6 литровом двигателе Ниссан GA16 можно достаточно просто, для этого понадобится только лишь:

• набор щупов;
• плоская мощная отвертка;
• пинцет;
• ключи для съема клапанной крышки.

Но в этом процессе есть один нюанс – так как регулировочные шайбы обычно приходится заказывать, следует сначала просто измерить зазоры во всех клапанах, и только на основании полученных данных уже заказывать шайбы нужного размера. С вазовскими «восьмерками» и «девятками» намного проще – все шайбы необходимых размеров продаются в автомагазинах.

Работу выполняем в следующем порядке:

• демонтируем клапанную крышку;
• устанавливаем ВМТ первого цилиндра, прокручиваем коленвал так, чтобы оба РВ смотрели кулачками вверх;
• отжимаем толкатель отверткой, извлекаем регулировочную шайбу. На выпускных клапанах устанавливается зазор обычно 0,35 мм, на впускных – 0,2 мм;

К примеру, на выпускном клапане при замере зазор оказался 0,5 мм, а извлеченная регулировочная шайба имеет толщину 2,4 мм (240). Математика здесь простая – зазор больше допустимого на 0.5 — 0,35 = 0,15 мм, значит, и шайба должна быть толще на эту величину. 2,4 + 0,15 = 2,55 мм, получается, что необходимо заказывать шайбу номиналом 255.

Далее регулирование производится так же, как и на любом другом двигателе – с проворачиванием коленвала и регулировкой по каждому цилиндру, в порядке их работы 1342.

Регулярность настройки зазоров

Не существует никаких нормативов относительно того, когда необходимо регулировать клапаны, то есть производить настройку и последующую коррекцию зазоров. Это зависит от марки машины, эксплуатационного режима, совокупного пробега и других факторов. Здесь лучше всего ориентироваться на техническую документацию к конкретному автомобилю или же поинтересоваться на сайте производителя.

А вообще, многочисленные сервисные центры давно выработали свои собственные нормативы для проверки зазоров клапанов. Они основаны на практике проведения технических осмотров при соотнесении ее с получаемыми результатами. Поэтому:

• винтовая регулировка осуществляется каждые 10-40 тыс. км;
• регулировка с помощью толкателей и шайб – каждые 20-100 тыс. км.

В целом, общая логика такова: чем больше нагрузок испытывает мотор, чем чаще ему приходится выдавать экстремальные обороты и усилие, тем меньше времени должно проходить между регулировками клапанов (и не только их).

Говоря о важности зазоров, необходимо понимать, что речь идет о десятых и сотых долях миллиметра. Обычно их размеры находятся в диапазоне от 0,09 до 0,4 мм

Определение точных значений осуществляется с помощью щупа, шкала которого имеет шаг 0,05 мм.

И нужно принимать во внимание, что в связи с особенностями температурных режимов работы разных групп клапанов (выпускные нагреваются значительно сильнее), термические зазоры на впускных клапанах всегда меньше, чем на выпускных.

Вазовский мотор сдох на полном ходу — ЗР нашел причину

На загородной трассе на скорости примерно 80 км/ч заглох и больше не завелся редакционный Datsun mi-DO с вазовским 87-сильным двигателем. Мы привезли машину в техцентр и разобрали мотор в поисках причины неисправности.

Все, что будет сказано дальше, могут смело взять на вооружение владельцы автомобилей Lada Kalina и Granta.

От ключа

Свое «расследование» мы начинаем с того, что вставляем ключ в замок зажигания и пробуем завести мотор. Слышим, как вращается коленвал без какого-либо сопротивления, а значит, механической связи с распределительным валом у него нет. Это свидетельствует о том, что у Датсуна либо порвался ремень ГРМ, либо на ремне срезало зубья. Замена ремня привода ГРМ на этом двигателе предусмотрена на пробеге 75 000 км, редакционный прошел 67 695 км — похоже, его ремень пришел в негодность раньше. Проверим свою гипотезу, сняв верхнюю крышку защитного кожуха ремня ГРМ.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

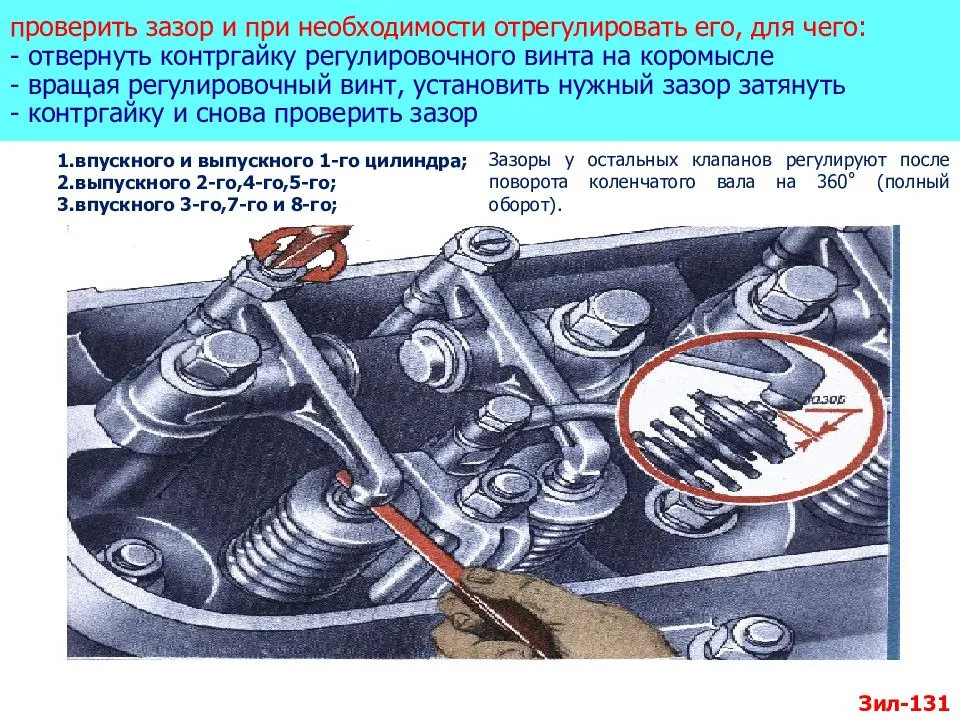

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

• Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
• Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
• Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

• Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
• Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

1. Снять крышку клапанов.
2. Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.
3. Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).
4. При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
5. После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
6. Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

1. Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
2. Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
3. Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
4. Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
5. Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.

Через сколько км необходимо регулировать клапана на ВАЗ-2114: рекомендации завода и владельцев

В двигателе что-то застучало, мощность падает. Кажется, что автомобиль скоро развалится. Скорее в автосервис? Нет, подождите, может мы и сами можем что-нибудь сделать. В данной статье мы перечислим признаки плохой регулировки зазоров в клапанном механизме двигателя и расскажем как регулировать клапана двигателя.

Для чего нужна регулировка клапанов?

У автомобиля два клапана на цилиндр (или более). Один из них запускает горючую смесь, а другой выпускает отработавшие газы (они так и называются впускной и выпускной). А механизм, который приводит в действие эти клапаны и устанавливает порядок их работы, называется газораспределительный или, как говорят ещё в народе, клапанный.

После нагрева двигателя, его детали расширяются. Следовательно, на холодном двигателе между некоторыми его деталями должны быть строго определенные зазоры.

Если клапаны неправильно отрегулированы, то это может привести к снижению эффективности работы двигателя и даже уменьшению ресурса его деталей. Например, при маленьких зазорах клапаны и их седла будут подгорать. При больших же зазорах, когда клапаны открываются не полностью, мощность двигателя будет заметно падать и Вы услышите металлический стук.

Каждые 20-30 тыс.км нужно проверять и при необходимости регулировать клапана. Данные тепловых зазоров есть в любом руководстве по ремонту и обслуживанию автомобиля. Мы же приведем некоторые тепловые зазоры для отечественных автомобилей ВАЗ. Заметьте, что для впускного и выпускного клапанов, а иногда и для разных цилиндров зазоры РАЗНЫЕ!

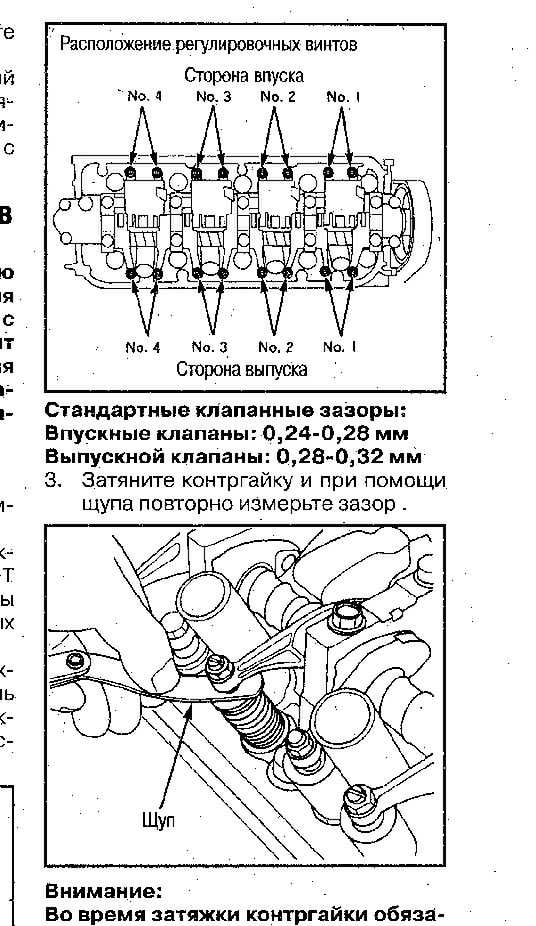

Регулировка зазоров клапанов двигателя

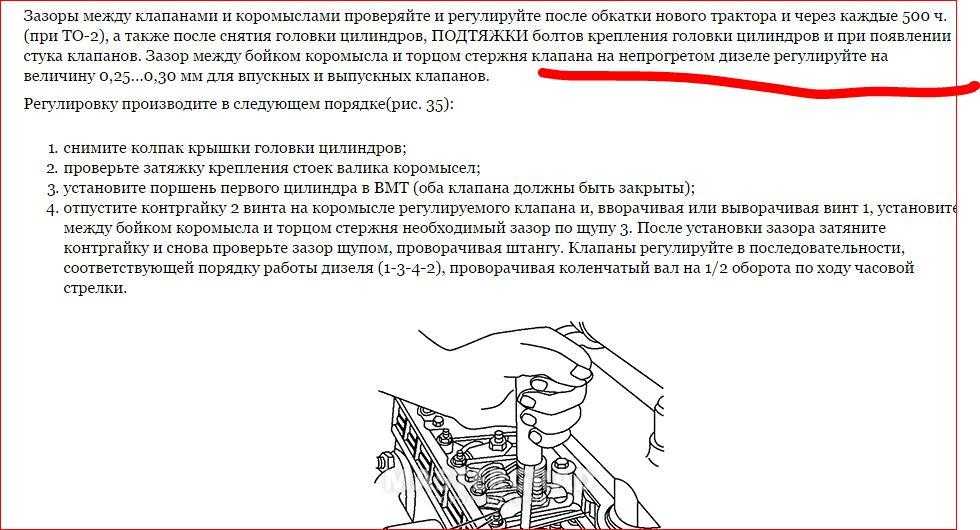

Для того, чтобы проверить и отрегулировать зазор, двигатель должен быть холодным. Тепловой зазор проверяют плоским щупом, определенной толщины, регулировка производится поворотом регулировочных винтов коромысел (на автомобилях ВАЗ, кроме -08, -09, «десяток», — головкой регулировочного болта) в требуемую сторону.

Для того, чтобы начать регулировку, установите поршень цилиндра, который Вы собираетесь регулировать, в верхнюю мертвую точку такта сжатия. В этом положении оба клапана данного цилиндра закрыты, а коромысла этих клапанов должны свободно качаться в пределах зазора.

Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:

Рассчитать стоимость

Затем отпускаете контргайку на регулировочном винте или болте. При помощи плоского щупа и регулировочного винта (болта) настройте необходимый зазор, затем затяните контргайку. Будьте внимательны: иногда после затяжки контргайки зазор может измениться, поэтому данную операцию необходимо делать аккуратно.После затяжки проверьте снова зазор. Зазор станет оптимальным тогда, когда щуп будет проходит в него, преодолевая небольшое усилие. Если он проходит слишком легко или слишком тяжело, отрегулируйте зазор точнее.

Затем, поворачивая коленчатый вал на пол-оборота, нужно отрегулировать зазор в клапанах других цилиндров. Здесь необходимо соблюдать порядок работы цилиндров двигателя вашего автомобиля (например, 1-3-4-2). Коленвал следует поворачивать ТОЛЬКО по часовой стрелке и ТОЛЬКО за ручку «кривого стартера» (пусковая рукоятка) или же за болт крепления шкива привода генератора

Можно поворачивать коленвал и за вывешенное ведущее колесо, но здесь необходимо соблюдать осторожность

Какой бензин экономичнее?

А92А95

Регулировка клапанов на двигателях ВАЗ

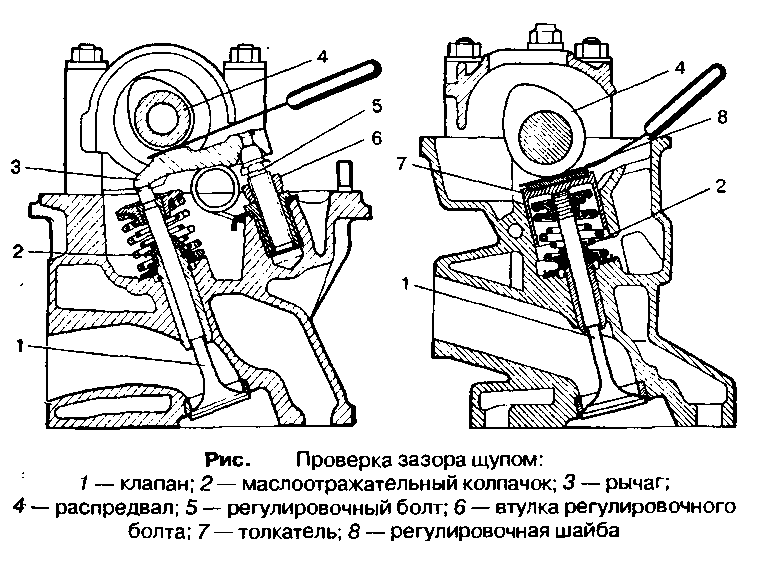

Проверка зазора между рычагами и кулачками распределительного вала: 1 — щуп; 2 — регулировочный болт; 3 — контргайка регулировочного болта.
