Регулировка клапанов: для чего она нужна и что дает

Необходимые инструменты и материалы

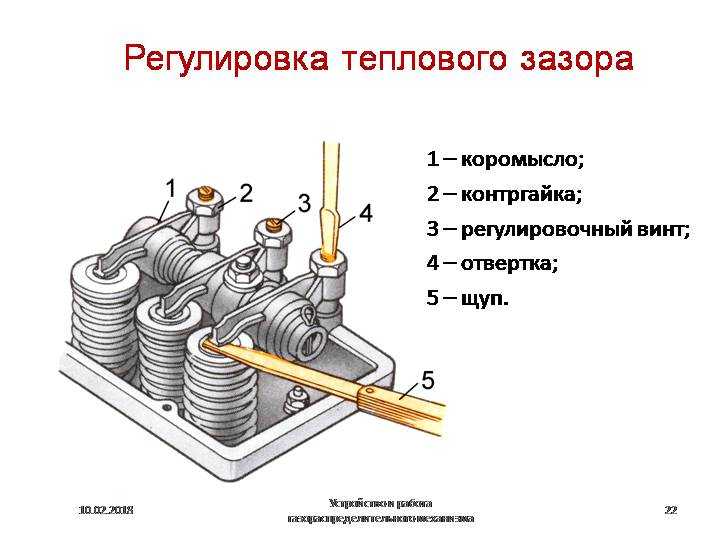

На разных моделях требуются разный инструмент. Некоторые регулировочные винты имеют шлицы под плоскую отвертку. На других есть шестигранник под накидной ключ.

Также требуются ключи для свечи и крышки клапанов.

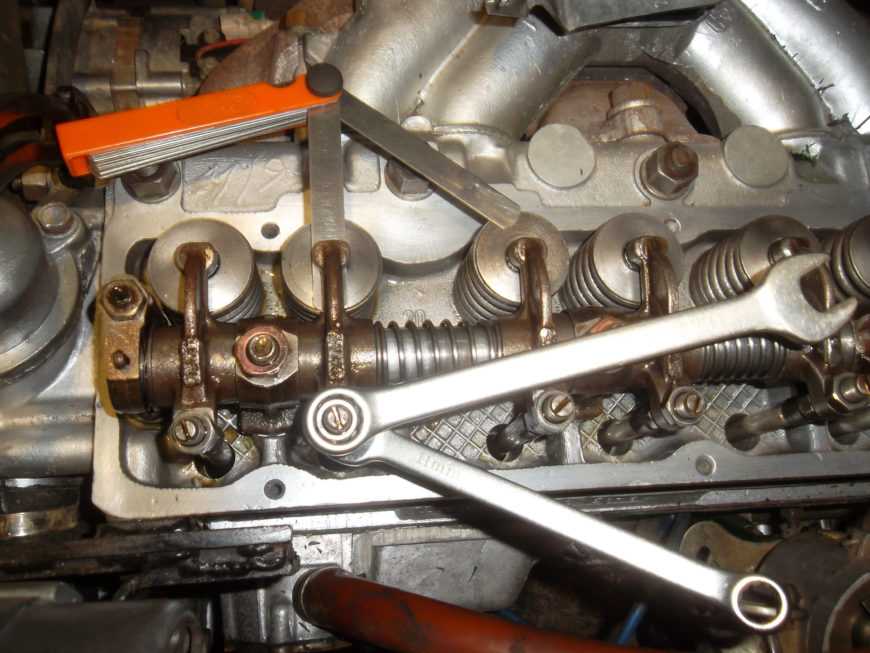

Обязателен щуп. Некоторые рекомендуют использовать подручные калибры. Например, лезвие, которое, как считается, имеет толщину 0,1 мм. Но не факт, что подойдет, т.к. другие размеры (0,15 мм, 0, 20 мм) уже выставить без щупа не получится. Два сложенных вместе лезвия из-за неплотного прилегания друг к другу дадут не 0,2 мм, а непредсказуемую величину.

Основные ошибки при регулировке

Нельзя проверять зазоры на теплом и тем более горячем двигателе. Из-за теплового расширения металлов в этом время зазоров может не быть совсем, а при остывании они появятся. Для купирования таких колебаний во многом и предусматриваются зазоры на простых двигателях.

После регулировки и затяжки зазоры не проверялись. Во время затяжки может быть изменение зазора. Потому проверка щупом после завершения требуется.

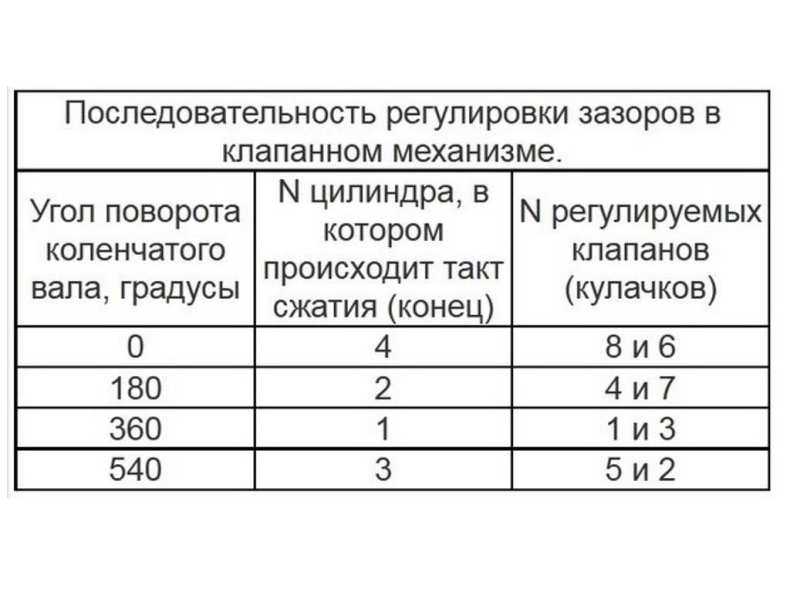

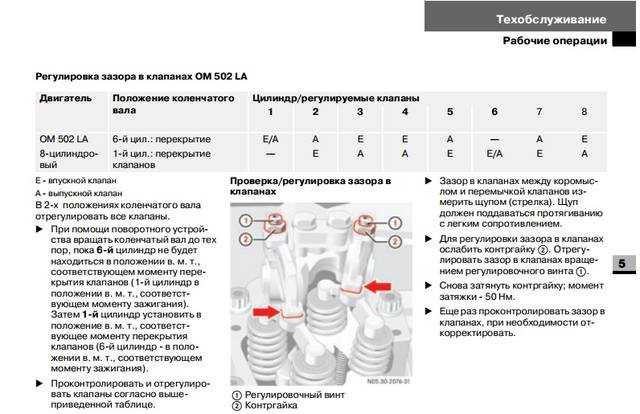

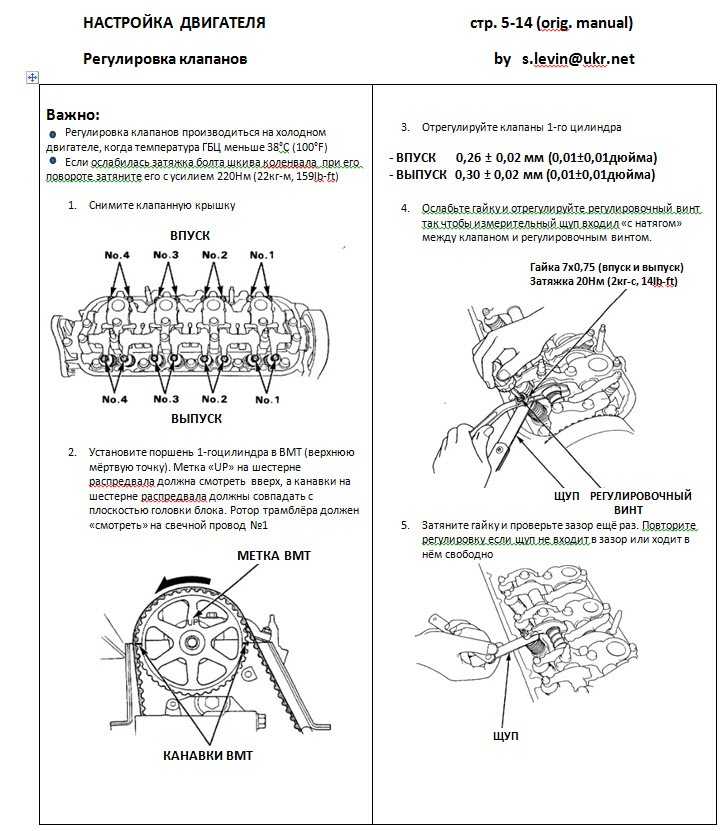

Неправильно выбран такт и положение поршня при регулировке. При поиске ВМТ третьего такта, описанном выше, маховик следует вращать в ту сторону, в которую он вращается при работе двигателя.

Дополнительно сориентироваться поможет осмотр положения выпускного клапан при ВМТ:

• при нужном для регулировки положении, 3 такт: оба клапана закрыты, поршень в ВМТ;
• при промежуточном – поршень в ВМТ, но впускной клапан начинает открываться. При этом зазора на нем нет совсем. Отрегулировать зазоры в такой позиции нельзя.

А что же с нашими ВАЗ?

Как я уже писал сверху, старые моторы (и ВАЗ тут не исключение), имели просто обычную звездочку, на которую одевалась либо цепь, либо ремень ГРМ. Сейчас речь не про новые, а именно про старые.

Как вы догадываетесь, у них были усредненные значения фаз (ну и соответственно перекрытия).

Заводским методом фазы практически никак не настраивались, я сейчас молчу о регулировки клапанов. Также здесь не будет затрагивать спортивные распределительные валы (это уже немного другая тема).

Однако наши умельцы, в гараж и различных тюнинг ателье, ставили так называемые «разрезные шестерни распредвалов». Что это такое? Это шестерня, которая стоит как бы из двух частей: Внутренней части – соединена с распределительным валом.

Внешней части — которая соединяется с цепью – ремнем ГРМ.

Друг с другом они стягиваются болтами, отверстия для этих болтов имеют небольшой ход. То есть эти части могут немного вращаться (на небольшой угол) относительно друг друга. Таким образом можно было изменять угол и методом подбора установить нужную мощность, расход и работу мотора.

НО это скорее исключение из правил, и сейчас современные моторы скажем, на ЛАДА ВЕСТА уже имеют фазовращатели (так что с правильным перекрытием клапанов нет проблем).

Сейчас смотрим видео версию

На этом заканчиваю, думаю, мои материалы были вам полезны. Подписывайтесь на канал, читайте наш АВТОСАЙТ

Похожие новости

• Гидрокомпенсаторы: что это такое и почему они стучат
• Иридиевые свечи зажигания. Отзывы, срок службы, плюсы и минусы –…
• Би-турбо (Bi-Turbo) и Твин-турбо (Twin-Turbo), двойной наддув – …

четверг, 9 июня 2016 г.

Как выставить перекрытие клапанов в классическом двигателе ВАЗ

Разрезные шестерни ГРМ Ваз классика

Веерный набор щупов

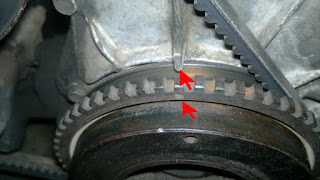

Метки соответствующие положению коленвала в ВМТ (инжектор)

Метки соответствующие положению коленвала в ВМТ (карбюратор)

2. Заменяем стандартную звездочку разрезной, фиксируя на ней болты используемые для смещения фаз.

Метки на шестерне ГРМ и корпусе распредвала

3. Вращаем коленвал на 1 оборот и этом положении, кулачки не давят на рокера и устанавливаем в первом цилиндре зазор между рокером и распредвалом размером 1мм !

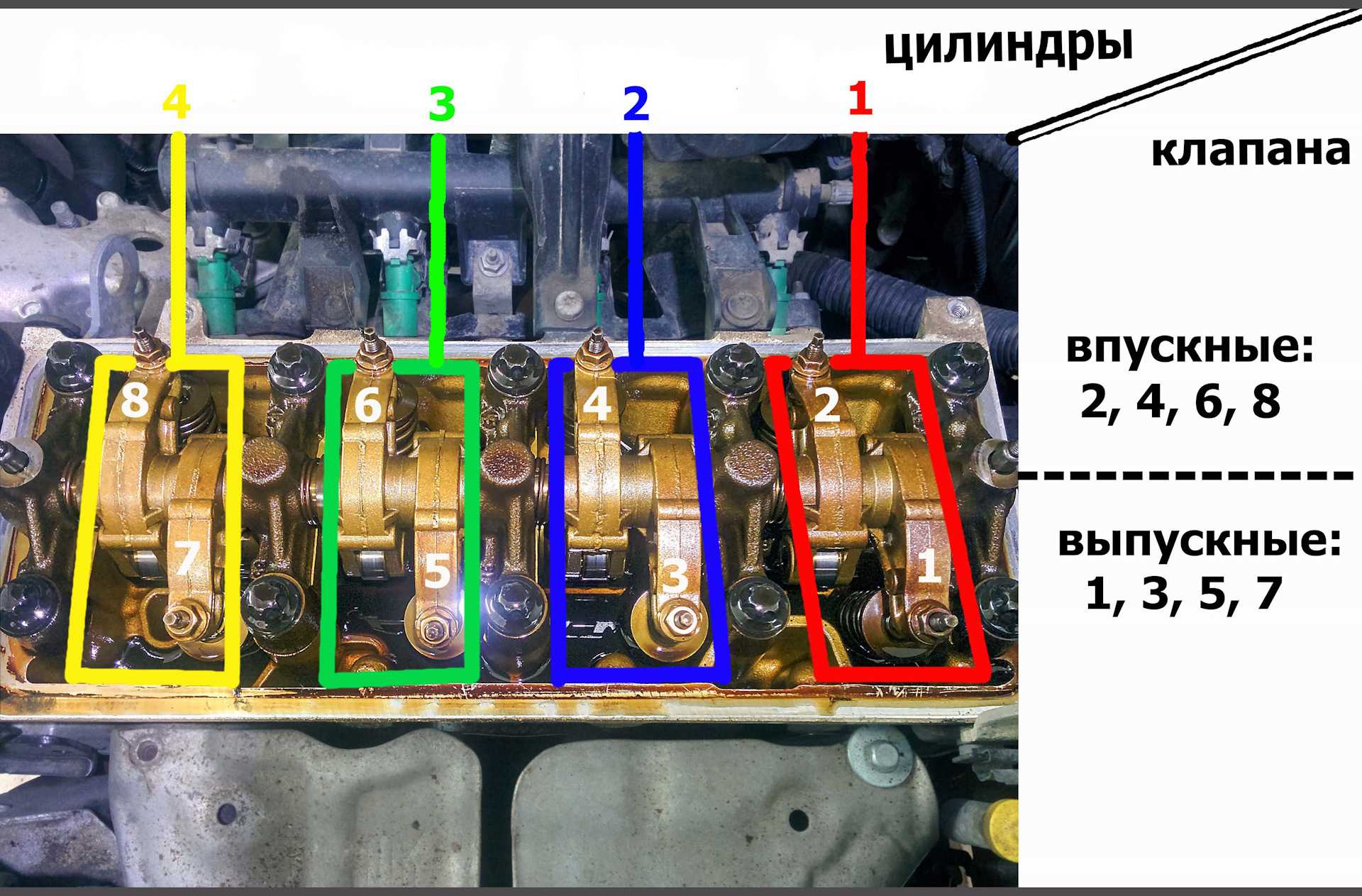

Установка зазора клапанов

• 4. Вращаем коленвал опять, выставляя его по метке, метка на звездочке распредвала при этом будет снова находится близ прилива на корпусе РВ.
• 5. Проверяем зазоры на обоих клапанах 1-го цилиндра используя щупы различной толщины, у нас получатся к примеру зазоры – впуск 0.1мм и выпуск 0.3мм.
• 6. Минимально вращая коленвал на несколько градусов в обе стороны, добиваемся чтобы зазор на обоих клапанах стал одинаковым — 0.2мм, это и есть точка перекрытия клапанов.
• 7. Ослабляем винты на разрезной шестерне, теперь ее внешнюю часть можно смещать вращая совместно с коленвал, распредвал при этом будет оставаться неподвижным. В этом положении выставляем коленвал максимально точно по метке в ВМТ или при необходимости смещаем для выставления в опережение или запаздывание. Распредвал при этих манипуляциях должен оставаться неподвижным в ранее найденном моменте перекрытия.

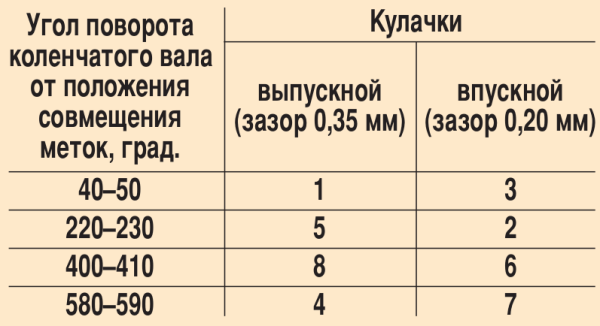

• 8. Затянув винты на разрезной шестерне, вращаем коленвал на 1 оборот и регулируем клапана приводя зазор клапанов к заводским рекомендациям.

Легкий способ настройки разрезной шестерни по перекрытию клапанов

Тюнинговый распредвал эстонец+

11 комментариев :

Загвоздка с РВ 21213, там разная высота кулачков впуск-выпуск.

Дон Альберто, это не имеет существенного значения, для того чтоб найти угол распредвала, при котором оба клапана открыты на одинаковую высоту. Для классического РВ 2101 имеющего высоту подъема клапана в перекрытии 0.8мм следует использовать зазор больше этого значения, для РВ 21213 так же.

не понятно, если в точке перекрытия клапанов они открыты на одну и ту же величину, откуда берётся зазор между кулачком и рокером? Кулачёк же уже надавил на рокер и приоткрыл клапан.

Роман Галиев, при стандартной регулировке клапанов 0,15мм — нет зазора в перекрытии и при этом клапана открыты на 0,8мм, если же отрегулировать клапана под зазор 1мм, то в перекрытии между кулачком и рокером появится зазор 0,2мм который я использовал чтобы произвести настройку.Естественно после регулировки звезд, зазор возвращается к номиналу — 0,15мм.

Спасибо за пояснения, сразу не сообразил.Просто у меня перекрытие у вала 2,3мм и не получается зазор больше сделать, регулировочный болт вкручен до конца. Без индикаторов никак

а пастель нодо шлифовать

Привет Валерий . Пункт «восемь» не понятен, зачем мы снова распредвал двигаем на 180 градусов ( меткой вниз что соответствует одному обороту на коленвале) для регулировки клапанов . Ну и регулировали бы в найденной точке перекрытия , или я что то не догоняю ?

Понятно и доступно, Но. Как то страшновато, да и проблематично следовать инструкции «зазор 15!мм.» Сужу по озвучке видео.https://www.drive2.ru/b/3138355/

Здравствуйте .подскажите пожалуйста ,как выставить перекрытие на 94 валу ,я правильно понимаю нужно зазор выставить на клапана первого цилиндра больше чем 1.7 для этого вала,после установки постели и распред вала по меткам вмт и на постели с звездочкой,и крутнув колено на 360градусов.вопрос?какой зазор нужно установить 1.9 и что если он не устанавливаеться значит чтото делал не так?

Здравствуйте, у меня вопрос, а можно ли установить РШ на на инжектор с гидриками?

Перекрытие — клапан — Большая Энциклопедия Нефти и Газа, статья, страница 1

Перекрытие — клапан

Перекрытие клапанов особенно благоприятно сказывается на наполнение цилиндров при большой частоте вращения коленчатого вала. В момент, когда впускной клапан начинает открываться, давление в цилиндре остается выше атмосферного.
 

После перекрытия клапана 17 анализируемый газ из верхней части сосуда 5, имеющей определенный объем, пропускается через поглощающий сосуд 15 и, пройдя через него, поступает под колокола 9 и 14 измерительной части прибора, находящиеся в жидкости.
 

Это перекрытие клапанов способствует улучшению очистки цилиндра от отработавших газов и наполнению его свежим зарядом.
 

После перекрытия клапана 17 анализируемый газ из верхней части сосуда 5, имеющей определенный объем, пропускается через поглощающий сосуд 15 и, пройдя через него, поступает под колокола 9 и 14 измерительной части прибора, находившиеся в жидкости. Первым поднимается колокол 14, наполняемый постоянным объемом газа. Остаток газа поступает под колокол 9, который поднимается на различную высоту в зависимости от объема газа, оставшегося непоглощенным. Высота подъема колокола 9 определяется прямой линией на диаграммной ленте 10 прибора. Диаграммная лента перемещается часовым механизмом.
 

После перекрытия клапана 17 анализируемый газ из верхней части сосуда 5, имеющей определенный объем, пропускается через поглощающий сосуд 15 и, пройдя через него, поступает под колокола 9 и 14 измерительной части прибора, находящиеся в жидкости. Первым поднимается колокол 14, наполняемый постоянным объемом газа. Остаток газа поступает под, колокол 9, который поднимается на различную высоту в зависимости от объема газа, оставшегося непоглощенным.
 

Что такое перекрытие клапанов и для чего оно нужно.
 

При этом перекрытие клапана осуществляется: при повышенном давлении в котле выше допустимого, при уменьшении разрежения в топке ниже допустимого, при снижении яркости или затухании пламени, при упуске воды или перепитке котла.
 

При этом перекрытие клапана осуществляется: при повышенном давлении в котле выше допустимого, при уменьшении разрежения в топке ниже до — — пустнмого, при снижении яркости или затухании пламени, при упуске воды или перепитке котла.
 

В период перекрытия клапанов в двигателях с внешним смесеобразованием часть горючей смеси может вытекать из цилиндра через выпускные органы.
 

Кром з того перекрытие клапанов поз-воля г использовать инерцию газов в выпуск. ЗЕ счет которой выпуск прои ходит отсасывание из цилиндра — — отрас ставших газов и подсасывание в цш индр свежего воздука.
 

В двигателях угол перекрытия клапанов зависит от их конструктивных особенностей.
 

С увеличением угла перекрытия клапанов детонация уменьшается. Это объясняется тем, что цилиндр двигателя лучше очищается от остаточных газов и быстрее охлаждается.
 

Страницы:  

   1

   2

   3

   4

Что такое регулировка клапанов двигателя

Если говорить более точно, то регулируют не сами клапаны, а тепловые зазоры между ними и распредвалом. Принцип работы этих деталей – полное прилегание к седлу (выемке в головке блока цилиндров автомобиля) в промежутках между рабочими циклами. Прежде всего, это требуется, чтобы камера сгорания была полностью герметичной. Вдобавок, плотная посадка клапана в холодный металл ГБЦ обеспечивает его эффективное охлаждение.

Регулировка очень актуальная. Ведь затворы нагреваются до больших температур. Металл, из которого они сделаны, расширяется. Если бы между ножкой клапана и толкающими элементами распределительного вала не существовало бы зазора, то затвор закрывался бы не до конца. Это и происходит, когда зазор меньше указанной нормы.

Если затвор закрыт не полностью, то это чревато многими проблемами:

• Существенное уменьшение компрессии.
• Прогорание седла затвора в ГБЦ, которое провоцирует необходимость дорогого ремонта.
• Потеря мощности мотора.
• Повышение расхода горючего, что обязательно скажется на кошельке водителя транспортного средства.
• Появление на тарелках затворов нагара.
• Нестабильная работа мотора автомобиля.
• Прогорание детали.

Слишком крупный зазор тоже чреват проблемами. Среди них следует назвать такие:

• Существенное сокращение срока эксплуатации затворов.
• Увеличение шумности мотора.
• Расклепывание.
• Скол торца, что существенно увеличивает зазор.

Вместе с этим упорно снижается мощность мотора машины, так как в ней сильно нарушены все газораспределительные процессы.

Перекрытие — клапан — Большая Энциклопедия Нефти и Газа, статья, страница 3

Перекрытие — клапан

Потери от дросселирования тем значительнее, чем больше величина перекрытия клапанов, поэтому ее следует выбирать при проектировании турбины и настройке регулирования минимально допустимой.
 

Если поток подается под высоким давлением, то при перекрытии клапана может возникать гидравлический удар.
 

Период, когда оба клапана находятся в открытом состоянии, называется перекрытием клапанов, он составляет 140 по углу поворота коленчатого вала. В этот период происходит очистка цилиндров от отработавших газов.
 

При сжатии газа в турбокомпрессорах малой мощности питание колонн газом регулируется перекрытием клапанов на всасывающей линии компрессора, что связано с дополнительной затратой энергии на преодоление сопротивления клапанов и приводит к снижению коэффициента полезного действия электродвигателя вследствие его неполной нагрузки.
 

Продувка камеры сгорания холодным воздухом в конце хода выталкивания ( при перекрытии клапанов) значительно снижает теплонапряженность двигателя, температуру поршня, клапанов, цилиндра, что уменьшает подогрев свежего заряда, увеличивает коэффициент наполнения и уменьшает коэффициент остаточных газов. Подача газа в цилиндры двигателя KVR, как и в двухтактных двигателях ГМК, осуществляется установленными в головке каждого цилиндра газовпускными клапанами.
 

Оба эти метода основаны на продувке дополнительным воздухом пространства камеры сгорания во время перекрытия клапанов. В первом случае продувка производится небольшим количеством воздуха ( 10 — 15 % от всего поступающего воздуха), подаваемого под невысоким давлением в период перекрытия клапанов.
 

Степень полноты сгорания трассирующего газа определяется испытанием его на четырехтактном двигателе, не имеющем перекрытия клапанов. У такого двигателя воздух не может попасть в выхлопную трубу, не участвуя предварительно в горении. Поэтому содержание трассирующего газа в выхлопных газах позволяет определить коэффициент полноты сгорания его при данном тепловом режиме работы двигателя.
 

В четырехтактных двигателях коэффициент уост может быть уменьшен путем применения продувки при некотором увеличении перекрытия клапанов.
 

У четырехтактных двигателей с наддувом, учитывая интенсивное охлаждение днища поршня наддувочным воздухом за время перекрытия клапанов, цилиндровая мощность при неохлаждаемом поршне, особенно алюминиевом, может быть повышена.
 

Из диаграммы фаз газораспределения видно, что есть период, когда оба клапана открыты одновременно, — так называемое перекрытие клапанов.
 

Период, в теч вине которого впускной и выпускной клапаны находятся одновременно в отк рытом состоянии, называется перекрытием клапанов.
 

Угловой промежуток в конце выпуска и в начале впуска, на протяжении которого оба клапана открыты, называется перекрытием клапанов. В период перекрытия происходит продувка, осуществляемая за счет инерции движущихся с большой скоростью отработавших газов и свежей горючей смеси.
 

Угол поворота коленчатого вала, соответствующий положению, при котором впускной и выпускной клапаны одновременно открыты, называется углом перекрытия клапанов.
 

Страницы:  

   1

   2

   3

   4

Как определить неработающий цилиндр?

Суть простейшей проверки сводится к последовательному отключению цилиндров. Имитируя неисправность, мы наблюдаем за изменениями в работе двигателя. После отключения котла, в котором прогорел клапан, изменения в работе будут минимальные. Какими способами это лучше всего сделать?

1. Снимите со свечи высоковольтный провод. В это время катушка будет переживать повышенные нагрузки, поэтому длительность такого стресс-теста не должна превышать 2-3 секунды. Во избежание риска удара током через растрескавшийся ВВП делать подобную проверку нужно в прорезиненных перчатках либо с помощью плоскогубцев с пластиковыми/резиновыми ручками.
2. Физически отключите фишку форсунки. При наличии специализированного диагностического оборудования сделать это можно программно, подключившись к автомобилю через разъем OBD-II.

Пошаговая регулировка клапанов с применением щупа

1. Начинать регулировку клапанов выпуска всегда нужно с отключения системы зажигания. Сам процесс настройки начинаем с наименее зажатого клапана. На распределительном валу его кулачок будет максимально удален от коромысла. Головку ключа накидываем на болт, который фиксирует шкив коленчатого вала, и далее поворачиваем ключ на максимально возможный градус от коромысла (в идеале – на 180 градусов).
2. Те клапаны, которые располагаются ближе к регулировщику, являются выпускными, и зазор у них не должен превышать величины в 0,25 мм.
3. Ослабляем гайку, берем щуп на 0,2 мм и зажимаем его, вкручивая шток. Затем надеваем контргайку, вытаскиваем щуп и полностью затягиваем гайку. Проверка зазора осуществляется путем его тестирования с помощью щупа на 0,25 мм – он не должен войти в зазор.

Не забываем отметить отрегулированный клапан, чтобы случайно не сбить его настройку в дальнейшем. Таким же образом регулируем все остальные зазоры клапанов выпуска.

А теперь о том, как регулировать клапаны впуска: принцип здесь точно такой же, но вот размер зазоров меньше – 0,1-0,15 мм. Поэтому далее:

1. Еще раз проверяем выставленные зазоры с помощью щупов и затягиваем гайки.
2. Клапанную коробку следует очистить с помощью наждачки (№ 0) и ножа. Внимательно смотрите, чтобы в коробку не попал сор, а потому все движения выполняйте от клапана к краю.
3. Прокладку головки блока следует сменить, разместить крышку и в порядке, указанном в пользовательской инструкции, затянуть болты.
4. Присоединяем обратно все провода, патрубки и шланги. Корпус воздушного фильтра возвращаем в исходное положение.

Устройство и принцип действия механизма газораспределения

Газораспределительный механизм (ГРМ) состоит из:

• одного или двух кулачковых распределительных валов, на каждый из которых установлена своя шестерня;
• шестерни коленчатого вала;
• цепного или ременного привода.

Число зубьев шестерни распределительного вала всегда в 2 раза больше, чем у шестерни коленчатого вала.

Благодаря этому за два оборота коленчатого вала происходит лишь один оборот распределительного вала. Это позволяет открывать и закрывать клапаны головки блока цилиндров (ГБЦ) в зависимости от такта двигателя. Фазы газораспределения зависят от расположения кулачков распределительного вала. Поэтому на одновальных двигателях возможна только одновременная регулировка фаз впуска и выпуска.

В бензиновых и дизельных двигателях применяется механизм газораспределения клапанного типа, сейчас уже, в основном, с верхним расположением клапанов. Это значит, что клапаны находятся сверху, в головке блока цилиндров, как показано на рисунке 4.8.

Так, при верхнем расположении клапаны с пружинами и деталями их крепления установлены в направляющих втулках в головке блока цилиндров, в которой также отлиты впускные и выпускные каналы.

Рисунок 4.8 Головка блока цилиндров с газораспределительным механизмом.

Усилие от кулачков распределительного вала, расположенного здесь же – в головке блока, к клапанам передается с помощью толкателей и/или коромысел. Коромысла установлены шарнирно на оси, закрепленной на головке блока. Клапаны на головке закрыты крышкой.

О тепловом зазоре

Между стержнем клапана, толкателем или концом коромысла газораспределительного механизма должен быть зазор (так называемый тепловой зазор), который необходим для компенсации удлинения стержня клапана при его нагревании без нарушения плотности посадки клапана в гнезде. Другими словами, если бы не было зазора, грубо говоря, между кулачком распредвала и клапаном, то от нагрева до высокой температуры, клапан увеличился бы в длину и перестал бы плотно прилегать к седлу в головке блока цилиндров.

Величина зазора для двигателей разных марок устанавливается для впускных клапанов в холодном состоянии в пределах 0,15—0,30 мм, а для выпускных клапанов, подвергающихся большему нагреву, — в пределах 0,20—0,40 мм. Однако же, у некоторых производителей зазор может быть таков, что не попадет в указанные диапазоны.

Для регулировки величины этого зазора в механизме предусмотрены регулировочные устройства. Хотя слово «устройство» слишком громкое для регулировочного болта и стопорной гайки (Рисунок 4.9) или шайб различной толщины (Рисунок 4.10).

Рисунок 4.10 Регулировка теплового зазора с помощью шайб(А – головка блока цилиндров без распределительного вала;Б – головка блока цилиндров с распределительным валом).

Сейчас очень распространена конструкция с гидравлическими компенсаторами, которые под давлением масла подводят коромысло или толкатель к кулачку распределительного вала, убирая тем самым негативное последствие теплового зазора, а именно — удар кулачка о толкатель во время работы. Но стоит упомянуть, что установка гидрокомпенсаторов удорожает конструкцию головки блока цилиндров и повышает свои требования к качеству используемого моторного масла и к частоте его замены, поскольку масляные каналы компенсатора могут забиваться продуктами износа.

ПримечаниеБолее подробно о гидрокомпенсаторах приведено ниже.

ПримечаниеПочему предварительно? Потому что для целостности восприятия данного раздела о распределительном вале необходимо сказать несколько слов, а более подробное описание данной детали будет дано ниже.

Правильность чередования различных тактов в цилиндрах двигателя достигается соответствующим расположением кулачков на распределительном валу, а также правильностью установки зацепления распределительных шестерен/шкивов с приводной шестерней/шкивом коленчатого вала.

Мнения автовладельцев о регулировке клапанов

«Если движок горячий, то зазоры в нем больше, чем когда он холодный. (Удивительно, но это так). Производитель закладывает размерность зазоров в расчете на то, чтобы на момент пуска разогревающийся клапан не успел выбрать свой зазор в уже прогретой головке блока.

Зазор в движке с минимальным сроком эксплуатации, скорее всего, выберется полностью, особенно если его «пережать» хотя бы на 0,05 мм. А вот какой-нибудь видавший виды двигатель, например, от «Шкоды» почти наверняка не успеет. Лично я поднял величину зазоров на выпускных клапанах до 0,15 мм – при холодной погоде, когда мотор еще не прогрет, движок стал постукивать. Скорей всего, придется уменьшить до 0,13 мм».

Движение – жизнь (автомобиля)

«Не знаю, как у вас, а для меня прогрев мотора до 90 градусов – это недостаточная мера, чтобы диагностировать корректность регулировки клапанов. Еще надо поездить полчасика, «накрутить» километров 80, а уж потом внимательно слушать издаваемые двигателем звуки. Кстати, газораспределительная система звучит намного громче при плавном увеличении оборотов, хотя бы до 1000 (в минуту). При этом, если обороты больше или меньше, то шум снижается».

«Если машина на газу, то зазор впускных клапанов регулируем по изначальному руководству по эксплуатации транспортного средства. Вообще, впускным клапанам без разницы, какое топливо используется. А вот их выпускные «коллеги» гораздо более капризны – как же регулировать такие клапаны? Если коротко, то вдвое чаще, и их наибольший допустимый зазор не должен превышать 0,05 мм для бензина и 0,45 мм – для газа».

От корректного функционирования клапанов зависит качественная работа любого двигателя внутреннего сгорания. Однако интенсивность действия газораспределительного механизма зачастую приводит к тому, что заводская регулировка клапанов сбивается. В результате машина теряет мощность, начинает потреблять больше топлива, появляются посторонние звуки.

Проверьте: возможно, проблема заключается в зазорах клапанов, которые можно и нужно отрегулировать, и как можно скорее. Все алгоритмы описаны выше.

Основные причины прогара клапанов

• детонация;
• нарушение теплового зазора клапанов;
• слишком позднее/раннее зажигание;
• некачественный бензин.

1. Детонация

Детонация – процесс неправильного горения ТПВС, при котором возникает ударная волна, распространяющаяся со сверхзвуковой скоростью. Детонационное сгорание – одна из главных причин прогара поршней и клапанов.

Причины детонации:

• несоответствие октанового числа бензина и степени сжатия. Скорость горения низкооктанового топлива выше, а температура самовоспламенения ниже. Поэтому смесь детонирует еще до момента подачи искры;
• низкокачественный бензин. В попытках повысить октановое число бензина с помощью присадок недобросовестные АЗС иногда путают пропорции. При этом возможна ситуация, когда заявленное октановое число как ниже, так и выше фактического. Во втором случае присадки замедляют скорость горения смеси, из-за чего повышается термохимическая нагрузка на выпускные клапаны;
• слишком низкое калильное число свечей зажигания. Смесь самовоспламеняется от раскаленных частей свечи;
• бедная смесь. Из-за переизбытка окислителя (кислорода) в конце такта сжатия вблизи раскаленных участков камеры сгорания начинаются предпламенные реакции, перерастающие в детонационное сгорание. Причина бедной смеси может быть в подсосе воздуха, забитых форсунках, нехватке давления топлива.

2. Нарушение теплового зазора

Если тепловой зазор в клапанном приводе слишком мал, клапан неплотно прилегает к седлу, из-за чего нарушается отвод тепла. Из-за постоянного перегрева в головке клапана появляются трещины, а наиболее теплонагруженные частицы и вовсе откалываются.

Неправильная регулировка выпускных клапанов также может стать одной из причин детонации, так как при высокой температуре появляется риск предпламенных реакций.

3. Влияние позднего и раннего зажигания

При несвоевременном начале горения ТПВС клапана переживают повышенные термохимические нагрузки. Так, при раннем зажигании смесь поджигается раньше расчетного времени приближения поршня к ВМТ. Поэтому пик давления в цилиндре нарастает ранее идеальных 10-15º после ВМТ. Поршень, клапаны и стенки камеры сгорания при этом переживают чрезмерные термические и ударные нагрузки.

Слишком позднее зажигание приводит к тому, что смесь еще активно догорает, когда выпускные клапаны начинают открываться. Опять-таки повышенные термические нагрузки приводят к прогару выпускных клапанов.

Маслосъёмные колпачки

Маслосъёмные колпачки (сальники клапанов) предназначены для герметизации клапана. Они задерживают излишки смазки (моторного масла), предотвращая их попадание в камеру сгорания.

Механической парой в ГБЦ являются стержень клапана и его направляющая втулка. Технологически состыковку этих деталей без зазора выполнить практически невозможно. Для уплотнения соединения и используются сальники клапанов. Качественный и исправный колпачок должен плотно сидеть на стержне клапана и пропускать лишь то количество масла, которое необходимо для нормальной работы системы.

Если раньше колпачки изготавливались из фторопласта, то сейчас при их производстве используется специальная армированная и маслостойкая резины. Верхняя часть колпачка прижимается к стержню клапана специальной пружиной.

На рынке представлены маслосъёмные колпачки различных производителей и марок, различающиеся по качеству, надёжности и долговечности.

После длительной эксплуатации двигателя маслосъёмный колпачок может разрушиться по причине:

• физического старения материала, из которого он изготовлен;
• потери первоначальной эластичности резины под влиянием масла и высокой температуры;
• расслоения материала.

Это приводит к попаданию избыточного количества смазки в камеру сгорания и увеличивает расход масла. Замена маслосъёмных колпачков на отечественных автомобилях производится обычно через каждые 80 тыс. км пробега. Последняя цифра может заметно увеличиться в результате:

• использования колпачков из современных качественных материалов;
• использования качественного оригинального моторного масла;
• недопускания перегрева двигателя;
• постоянного контроля уровня масла в двигателе.

Признаки выхода из строя маслосъёмных колпачков

Основными признаками неисправности сальников клапанов ВАЗ 2106 являются:

• повышенный расход масла (более одного литра на тысячу километров пробега);
• выхлопные газы светлого оттенка;
• масляный налёт на свечах;
• существенное снижение динамических характеристик двигателя;
• рост расхода топлива.

Подобные проблемы решаются заменой колпачков. Это довольно просто сделать своими руками.

Выбор маслосъёмных колпачков

До конца 80-х годов на все отечественные автомобили устанавливались колпачки производства Курского завода. Высоким качеством они не отличались, так как не выдерживали высоких температур, и их приходилось менять через каждые 30 тыс. км пробега. Затем был разработан новый резиноподобный материал (фторкаучук), из которого ведущие производители и стали изготавливать колпачки. Материал, из которого они сделаны, может отличаться цветом, но его основу должен составлять каучук (вторичный либо акрилатный), обеспечивающий долговечность детали.

Наличие примесей в материале колпачков приводит к их быстрому выходу из строя. Это касается в первую очередь подделок

Поэтому при покупке прежде всего следует обращать внимание на производителя и уметь идентифицировать оригинальные изделия. Стоимость и срок эксплуатации колпачков ведущих брендов примерно одинаковые

При замене колпачков ВАЗ 2106 можно порекомендовать продукцию следующих фирм:

1. Elring — немецкая фирма, производящая не только резиновые колпачки, но и ряд других деталей, и поставляющая свою продукцию более чем в 140 стран.
2. Glazer — испанская фирма с богатым прошлым, производящая колпачки, которые сертифицированы и соответствуют требованиям ISO9001/QS9000.
3. Reinz — немецкая фирма, изделия которой специалисты рекомендуют устанавливать на неизношенную пару «клапан — направляющая втулка».
4. Goetze — немецкая фирма, признанная автопроизводителями во всём мире. Начиная с 1987 года, Goetze является поставщиком качественных запчастей для автомобилей и судов, в том числе и маслосъёмных колпачков, изготовленных по инновационной технологии.
5. Payen и другие производители.

Качество оригинальных отечественных изделий значительно уступает иностранным аналогам. В любом случае выбор остаётся за автовладельцем, его пожеланиями и возможностями.

Замена маслосъёмных колпачков ВАЗ 2106

Для замены колпачков потребуется:

• специальный рассухариватель сухарей (крепежа) клапанов;

Порядок действий при замене маслосъёмных колпачков следующий:

1. Снимаем с ГБЦ клапанную крышку.
2. Снимаем распредвал и рокера.
