Замена поршня и расточка цилиндра
Если такая ситуация наступила, то замена одного только поршня не решает данную проблему. Ее нужно решать комплексно, т.е. замена поршня плюс расточка цилиндра мотоцикла.
Т.е. цилиндры должны растачиваться каждый раз, когда был зафиксирован факт их изношенности. Стоит также учитывать и то, что далеко не все цилиндры подвержены изнашиванию даже при довольно длительной эксплуатации в очень тяжелых условиях. Бывают и такие случаи, что транспортное средство доживает свой век, при этом ни разу не растачивая цилиндры.
Параметры определения износа цилиндров:
- если в верхней мертвой точке цилиндра его размеры изменились на 0,05 мм от первоначальных;
- если в том месте, где соприкасается юбка поршня и стенка цилиндра размер изменился на 0,03 мм.
Таким образом, два указанных параметра вполне могут дать ответ на вопрос – стоит или нет растачивать цилиндр. Если есть хотя бы одно из перечисленных выше изменений, то ответ очевиден – расточка необходима.
Существую также более худшие ситуации, когда в верхней части цилиндра появляется, так называемый, «ступенчатый» дефект. Образовавшаяся ступенька сокращает время износа цилиндра, поршневых колец, посадочных мест на поршне под кольца, в результате чего во время езды появляются очень ощутимые удары. Однако, данный дефект становится заметным без каких-либо замеров. При нем изменяется характер работы двигателя – он начинает сильно вибрировать.
Это прямое показание к незамедлительному ремонту, так как сопутствующая данному дефекту эллипсоидность приводит к тому, что поршневые кольца хуже прилегают к стенкам цилиндра. Это, в свою очередь, может привести к прорыву газов из цилиндра в картер, нарушению компрессии в двигателе, что также увеличивает расход масла и топлива.
В таком случае, расточка цилиндров поможет восстановить необходимые параметры данной части мотора. Однако, под расточкой имеется ввиду не только восстановление геометрических параметров цилиндров мотоцикла, но восстановление нормального положения сопрягаемых деталей относительно друг друга. Другими словами, если исправить только геометрию цилиндра, этого не хватит для восстановления нормальной соосности и нормального расположения всех основных поверхностей.
Последствием этого является появление избыточного трения, влияющее на другие конструктивные составляющие поршневой группы. Другими словами, на все подвижные детали, которые участвуют в работе двигателя и входят в поршневую группу, будет ложиться дополнительная нагрузка на изгиб, сжатие и др. Это, в свою очередь, может стать причиной дальнейшего разбивания цилиндров по ходу работы двигателя.
Однако, в настоящее время все еще есть мастера, которые желают самостоятельно осуществить этот процесс. Возможно, у кого-то не хватает средств, а кто-то просто любит проводить время в гараже, ковыряясь в своем мотоцикле. В любом случае, самостоятельно расточить цилиндр мотоцикла возможно. Стоит отметить сразу, что способ расточки также подойдет и для автомобильного блока цилиндров. Единственный нюанс состоит в том, что обращение к токарю неминуемо, поскольку именно токарь может сделать соответствующую оправку, которая подойдет для данного процесса.
Оправка должна иметь размеры в зависимости от размеров растачиваемого цилиндра. Например, если диаметр цилиндра составляет 76 мм, то диаметр оправки должен составлять 74 мм, а ее длина должна превышать длину цилиндра примерно на 150 мм, хотя можно и немного больше. После того, как оправка будет готова, в ней необходимо проделать отверстие, в которое будет вставляться вороток, и еще ножовкой пропилить вдоль паз, глубина которого должна составлять примерно 10 мм.
Причины выхода из строя цилиндра
Поршни, опускаясь и поднимаясь внутри цилиндра, находятся в постоянном трении со стенками цилиндра, тем самым приводя к его износу. Стоит отметить, что изнашиваться цилиндр мотоцикла может совсем неравномерно, в связи с чем, цилиндр деформируется, теряя свою исходную форму. К сожалению, невооруженным глазом этот дефект становится заметным далеко не сразу. Однако, о том, что форма цилиндра подверглась изменениям, можно узнать при помощи специальных измерительных инструментов.
Следует помнить, что поршень осуществляет движения внутри цилиндра по правильной траектории только теоритически, на практике это происходит немного по-другому. Угол отклонения от траектории влияет на скорость изнашивания деталей. Таким образом, чем угол больше, тем быстрее изнашиваются мото цилиндры.
Движение поршней в цилиндрах по неправильной траектории обусловлено несколькими факторами, одним из которых выступает характер конструкции (отсутствие осности или перпендикулярности положения деталей, которые сопрягаются).
Кроме этого, также скорому износу поршней и цилиндров способствуют очень большие допуски в размерах, в связи с наличием которых поршень двигается не только параллельно оси цилиндра, но и с определенным отклонением от горизонтали.
Еще стоит учитывать и температурный режим, при котором все это происходит, а также продукты выработки. Все это разрушительно влияет на стенки цилиндра и поршневую поверхность. Таким образом, в результате можем иметь не круглый цилиндр, а эллипсовидный.
Как можно дома сделать расточку
Известно пару вариантов расточки двигателя в домашних условиях. Конечно, они сложные, и вам понадобится значительное количество времени и терпения. Механики рекомендуют производить это действие только с помощью специального аппарата
И стоит взять во внимание, тот факт, что расточка в домашних условиях не даст эффективных результатов. Также для самой расточки нужна простая мощная дрель
И при выполнении расточки следует придерживаться этой последовательности:
1. Найти обычный изношенный поршень, и сделать насадку на вашу дрель. Таким образом, предварительно необходимо произвести разрез и покрыть его наждачной бумагой.
2. Сам цилиндр закрепить на ровном месте, дабы он не передвигался.
3. Устанавливаем на дрель, ранее сделанную насадку, и при маленьких оборотах запускаем её.
4. При движении верх и вниз делаем расточку, но за процессом нужно следить, дабы наждак не слетел.
Следующий вариант с применением деревянной оправки:
1. Необходимо прибегнуть к помощи механиков, дабы тот сделал оправку по нужным размерам.
2. Делается пропил пилой или лобзиком, но не больше одного сантиметра, для прикрепления наждака.
3. Заранее нужно приобрести наждак разных фракций, от самого мелкого, до самого большого зерна.
4. Закрепляем наждак и занимаемся полировкой, при этом регулярно смачивая наждак смазкой.
https://youtube.com/watch?v=9fmtx8H7M28
Требования к материалу
С целью повышения срока службы штукатурного покрытия и увеличения его эксплуатационных показателей необходимо обеспечить соблюдение следующих основных правил:
- при изготовлении состава своими руками все составляющие компоненты следует изначально очистить от посторонних примесей в виде камней, мусора, ракушек. Желательно применять процеживание материала и готового раствора через сито. При этом для определённых операций следует использовать сито разной густоты;
- введение в раствор дополнительных компонентов должно быть обоснованным, иначе это приведёт к неоправданному увеличению стоимости штукатурки.
Какие запчасти нужны для капитального ремонта двигателя
После проделывания процедуры дефектовки и отсеивания годных к восстановлению и не годных, надо заказать новые детали взамен негодным. Когда уже знаете, какие запчасти нужны, с их заказом и покупкой тянуть не надо, так как новые детали еще надо подготавливать к установке.
Запчасти для капремонта для бензиновых двигателей:
- Вкладыши (коренные и шатунные).
- Детали поршневой группы.
- Пальцы шатунов.
- Шатунные втулки.
- Клапана (все, и впускные, и выхлопные).
- Маслосъемные кольца.
- Прокладки (полный комплект).
- Направляющие втулки и седла клапанов.
- Помпа с ремкомплектом.
- Фильтр масляный и насос.
- Другие попутные детали.
Какие моторы можно точить, а какие нельзя?
Как известно, блок цилиндров может быть изготовлен из чугуна либо алюминия. Первый вариант, несмотря на некоторые минусы, к которым относятся высокая масса и низкий теплоотвод, обладает хорошей прочностью и идеально поддается проточке. Алюминиевый блок, наоборот, намного легче и эффективнее отводит тепло.
Однако стенки его цилиндров покрывают специальным износостойким составом, из-за чего протачивать их не рекомендуется. Эта процедура попросту удалит покрытие со стенок, в результате чего цилиндры потеряют свою прочность и прослужат недолго.

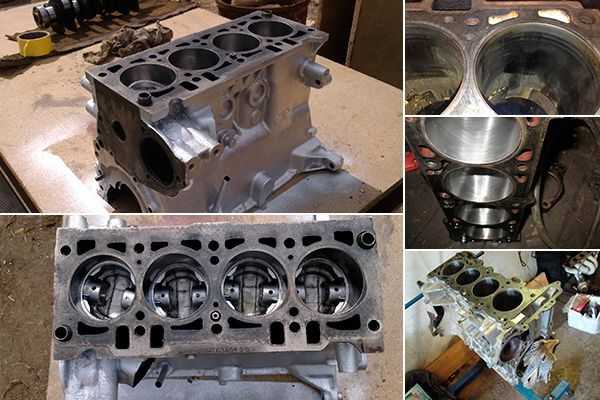

Алюминиевый блок и гильзы
Ребята это ОЧЕНЬ обширная тема, возможно, я напишу про нее чуть позже. А пока дам вам понять несколько основных постулатов.
Алюминиевые варианты, действительно зачастую не рекомендуется растачивать (хотя не все) и дело тут вот в чем. Для начала разберем технологию изготовления современных блоков:
При отливке на заводе устанавливаются тонкостенные тонкие чугунные гильзы, толщина стенки 2 – 3 мм. Такие варианты получили название «сухие с чугунными гильзами». Расточка такого варианта допустима, причем под них выпускаются ремонтные поршни и кольца. Устанавливаются на такие машины как – VOLVO, Land Rover, HONDA, SUBARU, NISSAN, SUZUKI и некоторые другие.
Цельноалюминиевые моноблоки по технологии SILUMAL (разработана фирмой MAHLE). Здесь идет литой алюминиевый корпус, но стенки изнутри подвергаются сложной химико-термической обработке, после которой на стенках образуется высокая концентрация кремния, этот материал не дает кольцам и поршням быстро изнашивать стенки и ресурс вырастает до 150 – 200 000 км. Слой достаточно толстый и его также можно НЕМНОГО растачивать, для таких моторов выпускается ремонтные комплекты с увеличение размера цилиндра на 0,5 – 1мм. Такие варианты устанавливаются на многие модели Mercedes, BMW, AUDI, PORSCHE и некоторые другие авто.
Моноблочная технология NICASIL. Здесь также на поверхность стенок цилиндра наносится прочное покрытие только из смеси никеля и карбида кремния. Оно намного тоньше, чем предшественник, а поэтому не ремонтируется! Производитель не заложил ремонтных возможностей, также не предоставляет ремкомплектов. Устанавливаются на некоторые модели BMW и другие.
«Сухие гильзы» и SILUMAL достаточно ремонтнопригодны, то есть если у вас упала компрессия в виду износа от большого пробега, то вы легко можете снять 0,5 – 1 мм поставить ремонтную поршневую группу и кататься дальше. ТАКЖЕ для некоторых вариантов SILUMAL производители выпускают ОРИГИНАЛЬНЫЕ алюминиевые гильзы, нужны они, когда расточка будет больше 1мм. Правда стоимость их просто зашкаливает до 200 ЕВРО за одну, зато исключительное соотношение металлов и возможность полного восстановления (также в некоторых случаях можно купить одну штуку в один цилиндр). ИСКЛЮЧЕНИЕМ может быть только то, что стенка блока очень сильно повреждена, на глубину большую, чем возможна ремонтная расточка. Однако такие блоки бывает уже ничем не спасти, бывают фатальные повреждения, например повернуло поршень.
NICASIL – восстановить фактически не возможно! То есть как заверяет производитель это фактически одноразовый мотор. Как писал — выше у него нет одобренных заводом-изготовителем запчастей. Но в какой стане мы живем, есть куча компаний которая делает именно для Nicasil гильзы, причем чугунные с малой стенкой (2 – 3 мм), есть и мастера которые могут все это дело совместить! Правда при этом нужно помнить о тепловых расширениях и различных металлах. Скорее всего, дядя Вася в гараже сделать качественно, это не сможет. Однако цены на новые блоки, если взять топовые BMW могут доходить до 5000 – 7000 ЕВРО, заставляют искать таких мастеров.
Вот такой вот большой материал, если сложно читать, то посмотрите видео версию, в ней более подробно и просто.
НА этом заканчиваю, думаю было полезно ИСКРЕННЕ ВАШ АВТОБЛОГГЕР
(6 голосов, средний: 4,50 из 5)
Узнать, как расточить цилиндр (блок цилиндров) в домашних условиях, сегодня хотят многие. Тысячи просмотров видео обзоров тому явное свидетельство. Но, к сожалению, это удел лишь тех умельцев, которые способны не просто что-либо сделать, а сделать хорошо. Целесообразности проведения этой операции в своем гараже для тех автолюбителей, которые самостоятельный ремонт считают лишь одним из немногих хобби, мы не видим. Напротив, если вы легко справляетесь с ремонтом многих узлов двигателя, то и расточить блок цилиндров окажется вам по зубам.
Как расточить блок цилиндров в домашних условиях? 2 способы
Вопрос о том, как расточить блок цилиндров в домашних условиях, в основном задают те начинающие рукодельницы, которые стремятся все соорудить собственноручно. Потому что сразу же возникает резонное недоумение: а есть ли вообще целесообразность проведения подобной работы в гаражных условиях? Ведь шлифовать блок цилиндров, так сказать, на колене – довольно неблагодарное занятие. И много времени будет потрачено и сил. Да и ставится под сомнение точность произведенной расточки. Как расточить блок цилиндров в домашних условиях? Это можно и без станка сделать несколькими народными способами. Они потребуют от энтузиаста терпения и времени. Вообще-то многие мастера рекомендуют это делать все, используя специализированный расточной станок. Здесь цилиндр будет подогнан почти идеально (хотя многое также зависит и от профессионализма мастера). А вот расточка вручную может и не дать идеального исполнения. Хотя, если нет доступа к станку, как вариант – может быть применена, особенно для моторных блоков мотоциклов или мопедов.
Первый способ: используя дрель
- Чтобы расточить цилиндры можно использовать обычную электродрель с малыми оборотами, но помощнее. Также нам понадобится изношенный поршень б/у с зазором (боковым) в самой гильзе. Еще будет нужна шпилька цилиндра и наждачка разного калибра на основе материи;
- В б/ушном поршни по центру сверлим дырку под шпильку, а на нее накручиваем гайку. Шпильку вставляем, чтобы торчала вверх, и крепления затягиваем достаточно сильно;
- На поршне пропиливаем разрез (ножовкой по металлу), в него вставляем наждачку, вращая вокруг конструкции, а саму полученную насадку вставляем в гнездо электродрели, плотно затянув;
- Сам цилиндр закрепляем, чтобы не двигался от вида работ. Насадка должна проходить гильзу насквозь;
- Начинаем процесс растачивания, включив дрель на небольшие обороты. Точим вверх и вниз, следя за тем, чтобы наждачная бумага не выходила из контакта с внутренней стороной гильзы. Сначала применяем большую, потом, когда новый поршень уже будет заходить в гильзу на 2/3 длины, более мелкую, и дотачиваем до размера;
- В конце шлифуем зеркало нулевкой. Хотя и советуют проводить много расточка смачивая маслом, мы пробовали – и на сухую отлично получается. А равномерность можно почувствовать руками при определенной сноровке.
Совет:
чтобы не отбить руки, шлифуя дрелью, продумайте, как хорошенько закрепить цилиндр, стараясь не повредить его при этом.
Второй способ: с помощью деревянной оправки
- Единственное, что придется-таки обратиться к мастеру, который бы выточил оправку для выполнения работ. Ее можно сделать из дерева по следующему принципу. Если собрались, к примеру, растачивать цилиндр на 76, то оправка из деревянного круглого бруса должна быть 74 мм в диаметре. А в длину подобная фишка должна быть больше цилиндра на 150-200 мм;
- В самой оправке, изготовленной по размерам, сверлим дырку для воротка. А вдоль пропиливаем разрез ножовкой, куда мы будем потом вставлять наждачная бумага для проведения работ по расточке. Глубина паза – примерно 10 мм;
- Наждак покупаем и с крупным, и с мелким зерном и, желательно, влагостойкий, на тканой основе;
- Вставляем наждак в надрез на оправке и оборачиваем вокруг. Сначала это должен быть большой. Наждачная материал обильно смачивают маслом и приступаем к самому процессу. Делать это надо так: вращать оправку внутри, до достаточно свободного движения. После чего, если самодельная насадка движется слишком свободно, надо проложить под шлифующий материал полосу бумаги или картон, обернув вокруг.
Предупреждаем сразу, процесс довольно длительный. Надо запастись терпением и силами. Можно устроить перекур, например, чтобы немного отдохнуть. Утолщая бумагу между наждаком и оправкой, доводим расточка до нужного размера поршня, периодически вставляя и проверяя. Как только начинает туго проходить внутрь, выбираем уже более мелкую шлифовку, делая таким способом зеркало.
В идеале поршень должен находится в цилиндре достаточно плотно и не смещаться вниз от своего веса (это для машинных моторов). А на мотоциклетных – поршень может сновать довольно легко, но не должен болтаться (так как при нагревании его будет подклинивать от расширения).
Как видим, в вопросе, как расточить блок цилиндров в домашних условиях, ничего военного не наблюдается. Нужно, разве что, отличное терпение и аккуратность. Ну, и время, потраченное на расточку.

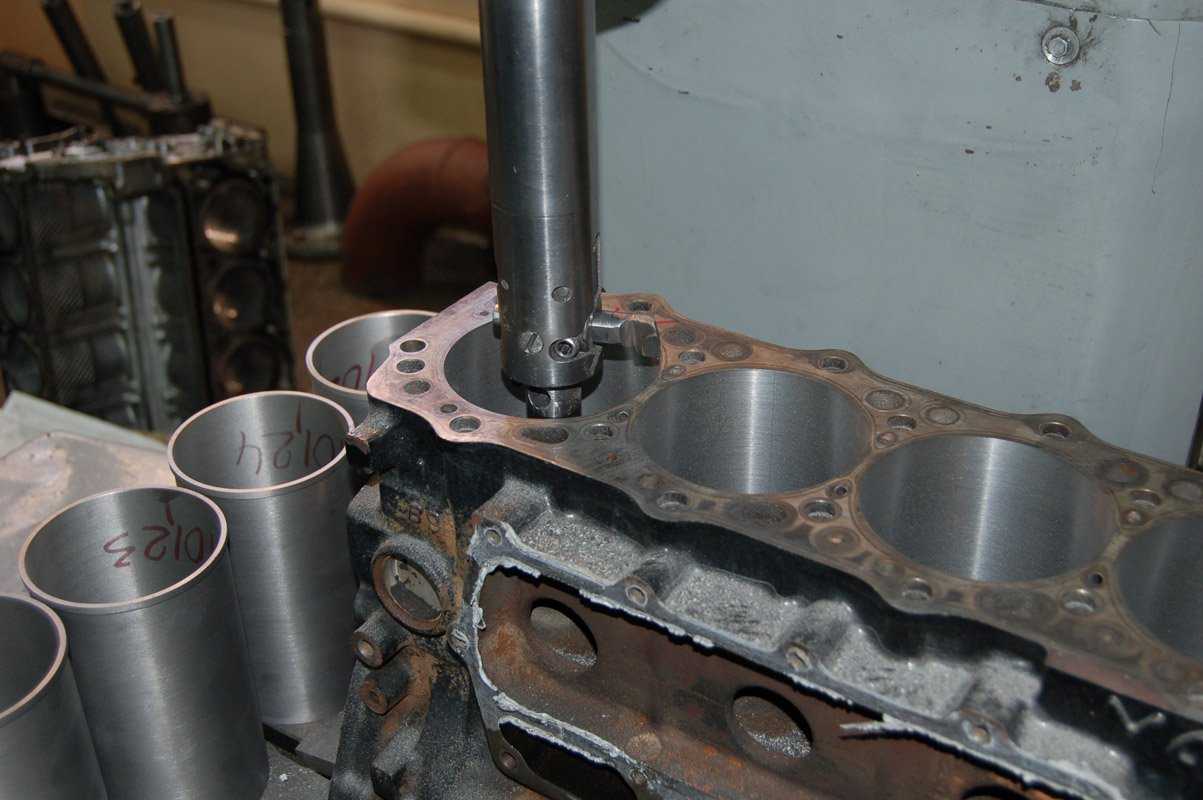

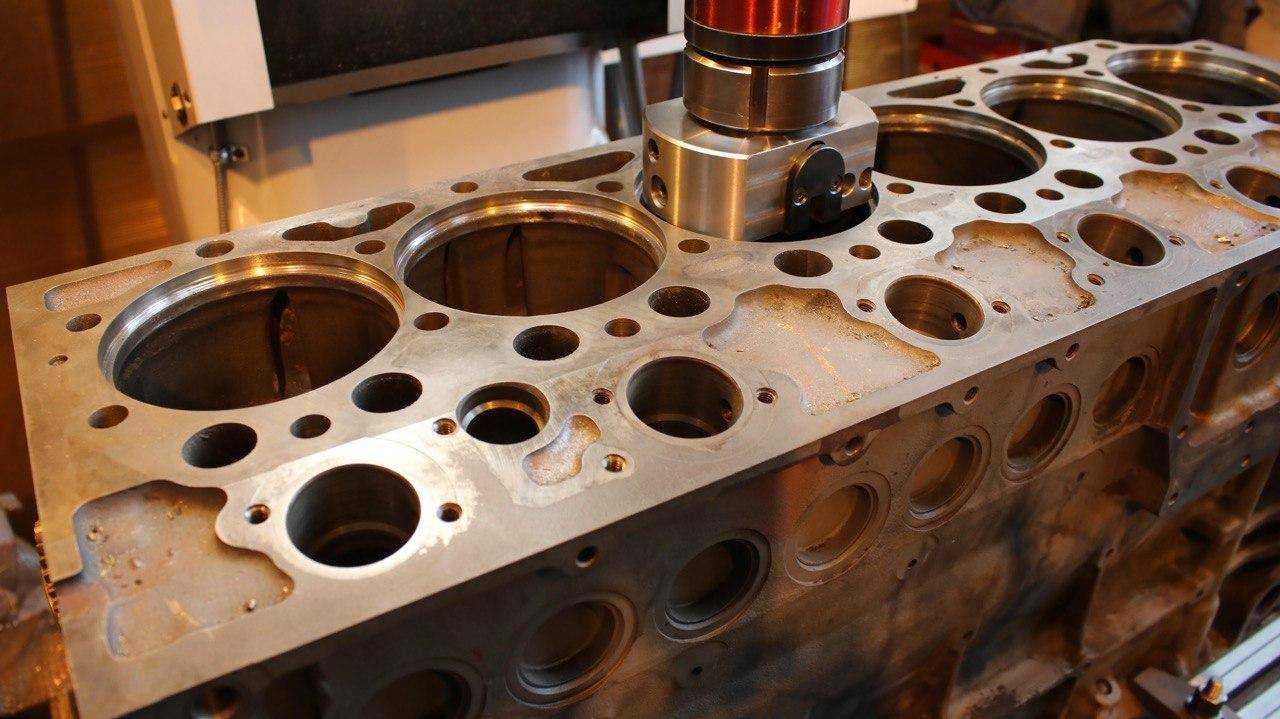

Как производится расточка блока цилиндров
Расточка двигателя или восстановление необходимого зазора между поршнями и стенками цилиндра сложная операция, однако не настолько как может показаться на первый взгляд. Зазор образуется сам собой, после того как выполняется проточка на вертикально-расточном станке, качество работы и правильность расточки напрямую зависят от оборудования и мастерства того, кто выполняет эту работу. С технологической точки зрения это не сложная операция. Другое дело — восстановление правильной формы цилиндра, это более сложная операция. Это объясняется тем, что выработка внутренней части цилиндра может произойти где угодно. Перед расточкой выполняется ряд измерений с использованием микрометрических стрелочных приборов. С их помощью мастер делает заключение о необходимых работах, сложности и целесообразности протачивания цилиндра(ов).
ЗАПОМНИТЕ НУЖНО ИСКАТЬ высококвалифицированного мастера с хорошим оборудованием, а не которое разваливается на части и не может держать нужный ТОЧНЫЙ размер.
Посредством расточки двигателя убирается не только «эллипс», но и конусность цилиндров. Нормой считается значение не превышающее 0,01 мм. по всей длине цилиндра. Выполнение такого рода операций требует высокой точности, что предусматривает использование исключительно специальных высокоточных расточных станков, у которых точность составляет чуть меньше 0,01 мм. Далее мастер набивает — либо зеркало внутри цилиндра, либо делает хонингование (это финишная обработка стенок, чтобы убрать все риски и задиры, для того чтобы стенки и кольца быстрее притерлись друг к другу), делается сначала крупным абразивом, затем мелким. И у того и у другого метода есть свои поклонники, какой из них выбрать дело каждого, споры не утихают до сих пор. И заключительный этап это сборка. Уже под ремонтные размеры покупаются запчасти, а именно поршни, кольца все это в последующем устанавливается, подсоединяется к коленчатому валу и собирается двигатель целиком.

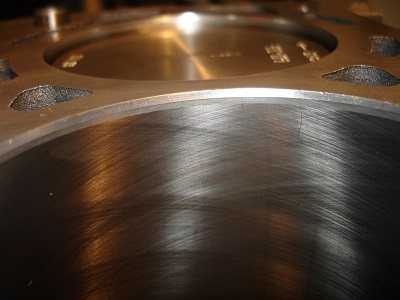

Расточка, полировка, хонингование
Затем мастер сам или в процессе переговоров с клиентом решает, какие именно ремонтные воздействия следует произвести. Важнейшей задачей автослесаря на данном этапе является точное соблюдение размеров расточки.
Сама она при этом не отнимает много времени, особенно, если проводится автоматически под полным контролем компьютера.

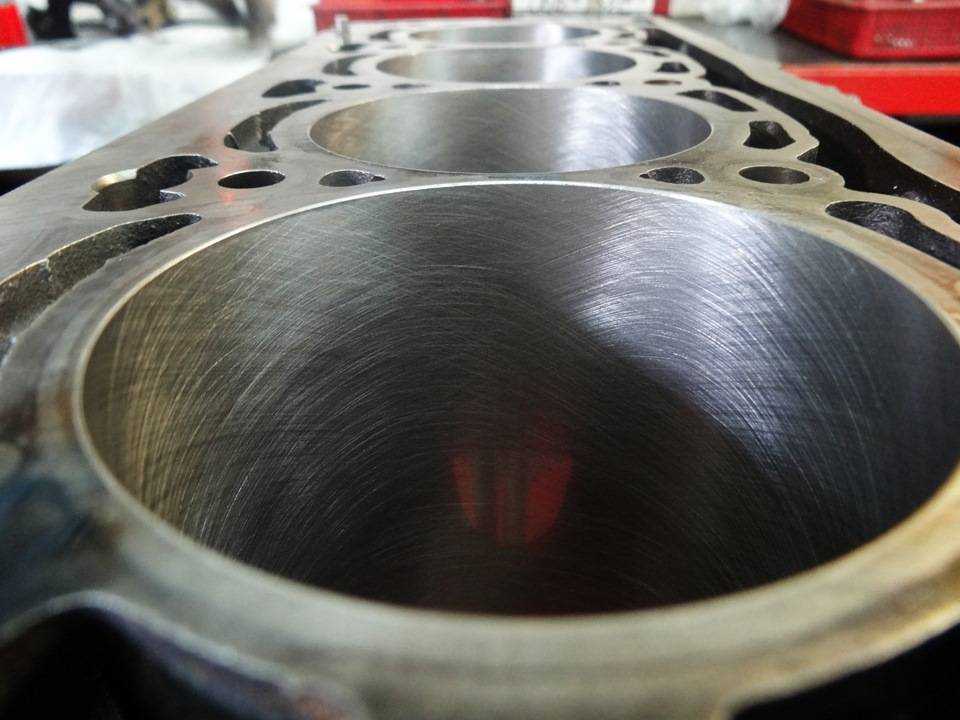

Далее производятся шлифование до зеркальной гладкости или хонингование. При том, что на зеркальной поверхности стакана не будет даже малейших отклонений от идеального цилиндра, практика показывает, что стандартное хонингование создает предпосылки для более успешного притирания поршневых колец к стаканам.
Процесс расточки цилиндра
Процесс расточки цилиндра относительно несложный. Однако, он займет очень много времени монотонной работы.
Кроме оправки также понадобится хорошая влагостойкая наждачная бумага крупной фракции, а также пару листов наждачной бумаги мелкого зерна для набивки зеркала. Когда все инструменты есть в наличие, то можно приступать непосредственно к процессу расточки цилиндра. Для этого необходимо вставить наждачную бумагу крупной фракции в паз, после чего обернуть ей оправку. Наждачную бумагу следует также хорошо пропитать маслом и можно вставлять в цилиндр.
Следует следить за тем, чтобы оправка с наждачкой правильно входили в цилиндр, иначе есть риск расточить его не под ремонтный размер. Для этого нужно осуществить проверку. После того, как оправка обмотана наждачной бумагой, следует ее поместить в цилиндр, если она слишком свободно входит, то под наждачку нужно подложить бумагу, и снова попробовать. Необходимо добиться того, чтобы оправка с наждачкой в цилиндр входили туговато, с помощью вращения. Когда все сделано, можно начинать вращать инструмент для растачивания внутри цилиндра.
При этом следует каждый раз наждачную бумагу смазывать маслом – это предотвратит ее частое забивание. Как только появилось чувство, что наждачка внутри цилиндра вращается легко, нужно снова под нее подложить бумагу и продолжить процесс. По ходу расточки цилиндра, следует периодически пробовать вставлять в него ремонтный поршень. Когда поршень будет входить в цилиндр туго, можно менять наждачную бумагу на более мелкую, и начинать набивать зеркало.
Следует следить за тем, чтобы во время расточки цилиндра мотоцикла поршень не болтался, но и его движение было не затруднено.
Ведь мотоциклы имеют воздушное охлаждение и цилиндр нагревается очень сильно, поэтому плотная его расточка может привести к тому, что поршень будет клинить при нагреве, и обкатка мотоцикла принесет одни мучения.
Прежде, чем начать растачивать цилиндр мотоцикла самостоятельно, следует помнить о том, что лучше всего это дело сделает специалист на специальном расточном станке.
В данном случае, цилиндр будет расточен идеально. А вот вручную идеальной расточки можно и не добиться, в результате чего просто потеряется драгоценное время на пустую работу, которую все равно придется переделывать. Поэтому, лучше всего, отдать цилиндр на расточку в мастерскую.
Ищите где расточить или загильзовать двигатель?
Ремонт блока цилиндров двигателя может включать в себя как одну, так и несколько технологических операций. Основные виды ремонта блока цилиндров: мойка блока, расточка / хонингование блока цилиндров, гильзовка , шлифовка , ремонт постели коленвала, сварка блока цилиндров,изготовление вкладышей.
Всё это можно сделать у нас звоните!
Далее немного подробнее рассмотрим каждую из них.

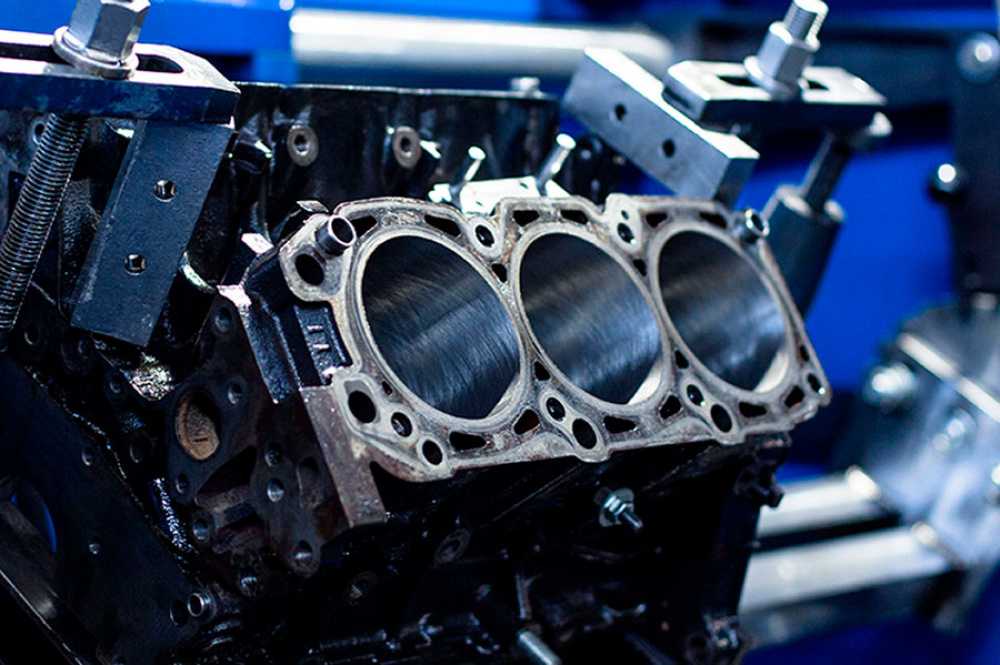

Расточка и хонингование блока цилиндров
В процессе эксплуатации блока больше всего подвержены износу стенки цилиндров. Расточка блока цилиндров применяется для восстановления размеров цилиндра предусмотренных заводом изготовителем. Перед расточкой каждый блок обязательно промеряется для определения необходимых размеров поршневой группы. Для наиболее точного попадания в тепловой зазор блок цилиндров растачивается относительно поршня. После расточки все блоки обязательно хонингуются — на зеркало цилиндра наносится мелкоструктурная сетка, необходимая для удержания масляной пленки.
Хонинговка блока цилиндров выполняется специальным хоном. Наличие такой пленки на стенках цилиндра в разы увеличивает ресурс работы блока цилиндров. Наша мастерская может расточить блок цилиндров в течении одного дня! Расточка блока цилиндров 3 часа, при наличии необходимой поршневой группы!
Гильзовка блока цилиндров
Когда невозможно восстановить блок путем расточки цилиндров, необходимо загильзовать блок цилиндровпод номинальный размер поршневой группы. Суть данной операции заключается в расточке блока под ремонтную гильзу и ее установке. Далее гильза растачивается под необходимый размер поршня. Мы перегильзовываем все типы чугунных и алюминиевых блоковцилиндров даже такие блоки как Субару. При необходимости можно заменить одну гильзуи расточить ее под необходимый размер. В нашей мастерской гильзовка двигателя выполняется в кротчайшие сроки.
Шлифовка головки блока цилиндров
При сильном перегреве двигателя происходит деформация головки блока, а в ряде случаев и самого блока цилиндров. Для выравнивая привалочной плоскости ГБЦ применяется шлифовка блока цилиндров и самой головки.В случаях сильного перегрева двигателя велика вероятность просекания прокладки ГБЦ выхлопными газами и попаданием антифриза в масляный поддон,так же при капитальном ремонте двигателя шлифовка головки цилиндров просто необходима.
Иногда требуется заменить гильзы в чугунном блоке или загильзовать алюминиевый блок двигателя — Вы попали по адресу,звоните !
