Компрессия в цилиндрах двигателя

Роль компрессии

Если показатель давления в конце такта высок, то газы сгоревшего топлива остаются в камере сгорания цилиндра, меньшее их количество вырывается в картер. Следовательно, ДВС может совершить больший объем полезной работы, а это прямо влияет на расход горючего и смазки, стабильность работ и приемистость.

Если компрессия исчезает совсем или падает, водитель начинает ощущать просадки мощности, нестабильную работу, пропадает тяга, авто теряет динамику. Расход бензина увеличивается, а в картере постоянно снижается уровень моторного масла. Если автовладелец столкнулся с этими симптомами, необходимо ехать на диагностику, возможно, дело именно в проблемах компрессии.

Какие факторы оказывают влияние на компрессию?

Топливный цилиндр – рабочая камера объёмного вытеснения. Является системой замкнутого типа, состоящей из большого количества деталей:

  • клапанов;
  • ГБЦ;
  • поршня и колец;
  • стенок цилиндра.

Каждый элемент влияет на работоспособность системы. Если один из них повреждён или сильно изношен, то снижается давление. Треснувший поршень приведёт к утечке отработавших газов. Это плохо отразится на мощностных характеристиках.

Уровень давления часто снижается из-за повреждения или загрязнения колец. Неправильно выставленные фазы газораспределения, низкокачественный состав рабочей смеси, угол опережения впрыска с ошибкой также становятся причиной образования нагара в клапанах. В итоге это приводит к потере давления и дальнейшим проблемам.

Недостатки четырёхтактных двигателей:

Все холостые ходы (впуск, сжатие, выпуск) совершаются за счёт кинетической энергии, запасённой кривошипно-шатунным механизмом и связанными с ним деталями во время рабочего хода, в процессе которого химическая энергия топлива превращается в механическую энергию движущихся частей двигателя. Поскольку сгорание происходит в доли секунд, то оно сопровождается быстрым увеличением нагрузки на крышку (головку) цилиндра, поршень и другие детали двигателя внутреннего сгорания. Наличие такой нагрузки неизбежно приводит к необходимости увеличить массу движущихся деталей (для повышения прочности), что в свою очередь сопровождается ростом инерционных нагрузок на движущиеся детали.

К недостаткам можно отнести и необходимость регулировки теплового зазора клапанов, большее количество деталей и, соответственно, каждую из них потребуется когда-то поменять на исправную. Четырехтактные ДВС имеют большие размеры, их детали более объёмны и сложны. Для осуществления ремонта таких двигателей, необходимо использовать тяжелое гаражное оборудование: стенды-кантователи, стенды для ремонта ДВС, кран-манипулятор и т.д.

Как правильно проверить компрессию в двигателе

Перед проверкой компрессии нужно полностью зарядить аккумулятор и убедиться в исправности стартера. В противном случае измерение будет неточным, а показания заниженные. В результате ошибки вы можете начать делать ремонт мотора, хотя нужно искать другие причины.

Мастера пользуются разными способами диагностики:

  • на холодном двигателе;
  • на прогретом моторе;
  • с закрытым или открытым дросселем.

Самые точные данные дает диагностика на прогретом двигателе, которая проводится в следующем порядке:

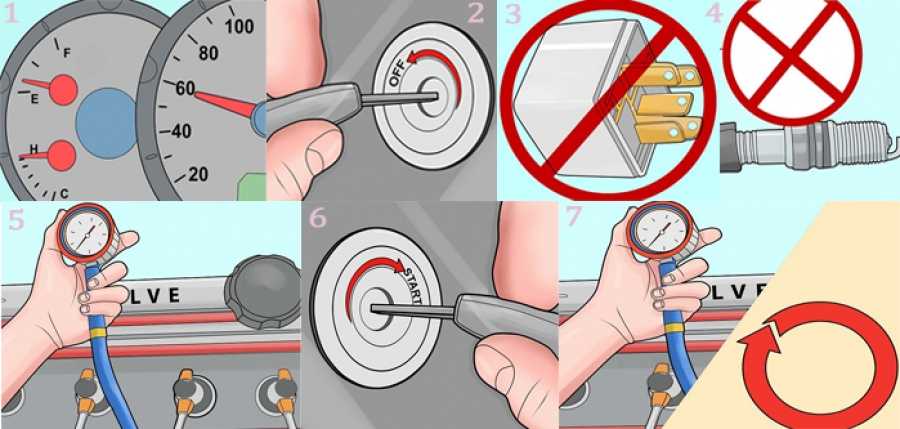

  1. Запустите двигатель и прогрейте его до температуры 70 градусов.
  2. На дизельном моторе выверните форсунки, на бензиновом – снимите провода высокого напряжения и выкрутите свечи.
  3. Отсоедините штекер проводов от форсунок или отключите бензиновый насос, сняв соответствующий предохранитель.
  4. Установите насадку компрессометра на 1 цилиндр.
  5. Нажмите педаль газа для открытия дросселя.
  6. Прокрутите мотор стартером на 5-10 оборотов.

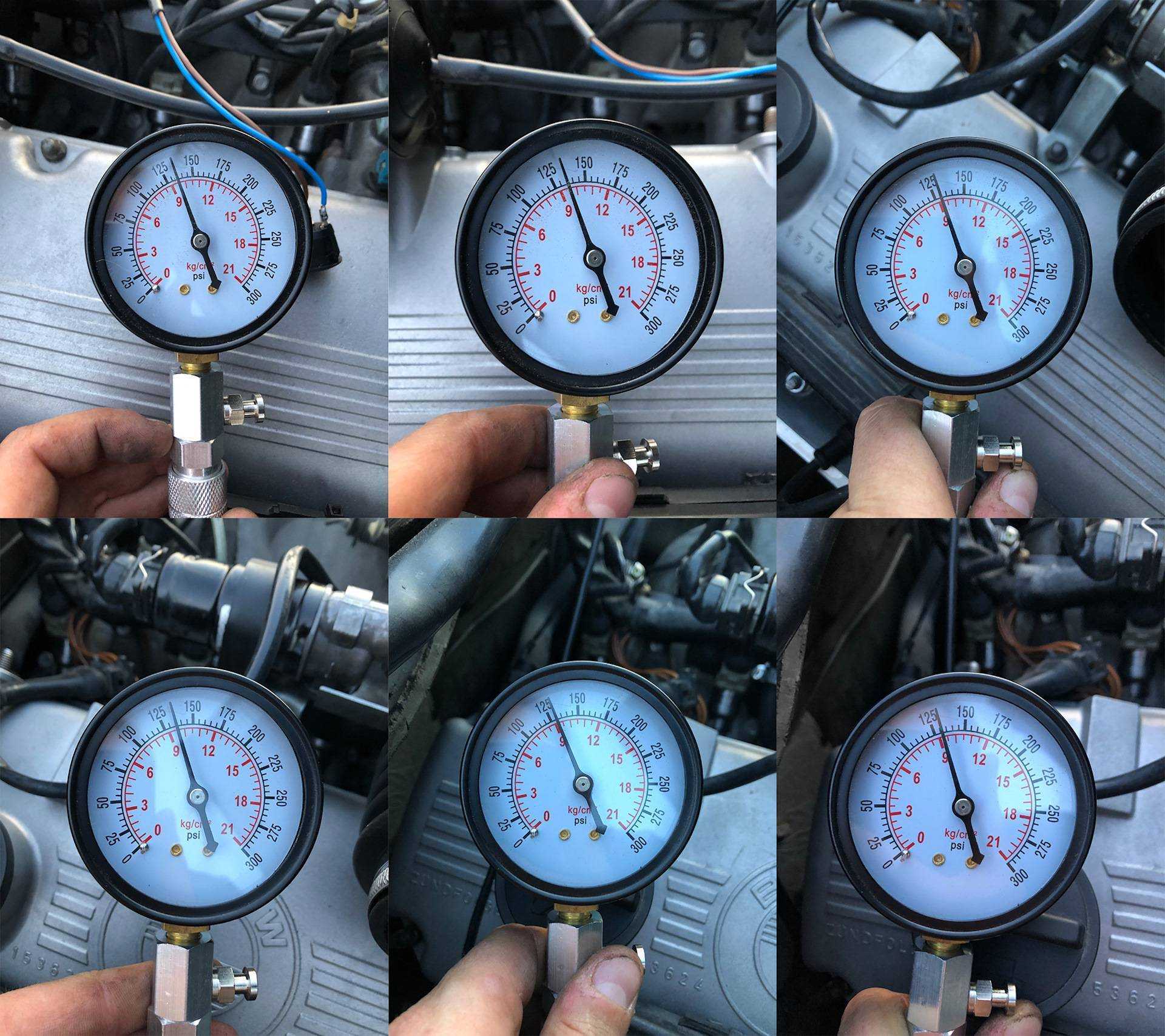

  7. Запишите показания компрессии и повторите процедуру на других цилиндрах.

Подача топлива на дизельном силовом агрегате с механическим топливным насосом отключается рычагом отсечки.

По итогам испытаний можно сделать выводы:

  1. Если в разных цилиндрах показания отличаются до 1 бара и близки к рекомендуемым, то элементы цилиндропоршневой группы в порядке.
  2. Если данные занижены и соответствуют минимальному значению, то двигатель изношен. При этом его можно эксплуатировать, заливая больше масла, но скоро придется делать ремонт.
  3. Когда компрессия в одном цилиндре меньше на 2-3 атмосферы, по сравнению с другими, нужно уточнить данные. Для повторного контроля залейте 5 г моторного масла в свечное отверстие. Если давление возросло, то поршневая группа изношена или есть поломки деталей, так как масло создало дополнительную герметичность. Если показания не изменились, значит прогорел клапан.

В случае низкого давления (меньше оптимального), то требуется капитальный ремонт. При этом проверять компрессию с заливкой масла нет смысла, так как мотор в любом случае подлежит разборке.

Исключения из правил: когда приходится замерять давление на холодном двигателе

Иногда приходится оценивать состояние ЦПГ и клапанов в исключительных условиях. Например, на «холодном» двигателе измерение компрессии осуществляется, если:

  • автомобиль не заводится изначально;
  • силовой агрегат снят с машины;
  • есть сомнения в том, что давления для запуска хватает.

Отдельный случай — проверка демонтированного двигателя. На разборках часто встречаются агрегаты в отличном состоянии, способные долго прослужить следующему хозяину. Перед покупкой мотора и производится диагностика состояния ЦПГ. Если узел снят вместе со стартером, компрессия измеряется обычным способом, только «на холодную». Для вращения коленвала нужно подключить к агрегату рабочий аккумулятор, а давление проверять компрессометром.

ЦПГ без стартера испытывается пневмотестером. Этот прибор представляет собой коллектор с регулятором воздуха и двумя манометрами, подключёнными к компрессору шлангами. Принцип прост: воздух подаётся в цилиндр под определённым давлением, которое отображается на первом манометре. Второй прибор показывает общую величину утечки через неплотности клапанов и поршней. Если значение потери находится в пределах нормы, двигатель можно покупать.

Проводим раскоксовку

Поскольку закоксовка колец – одна из самых распространенных причин падения компрессии в цилиндре, то рассмотрим, как все устранить.

Итак, предположим, что в одном из цилиндров отмечено падение давления. Заливка масла в него и повторный замер показали увеличение компрессии. Вердикт – залегание или поломка колец.

Чтобы провести раскоксовку, понадобиться специальная промывочная жидкость (к примеру, «LAVR»).

Можно воспользоваться и старым проверенным методом – самостоятельно изготовить такую жидкость, смешав керосин с ацетоном (в пропорции 1:1).

А далее действуем так:

  1. Прогреваем двигатель;
  2. Выкручиваем все свечи зажигания;
  3. Устанавливаем поршни в ряд (при помощи ключа для проворачивания коленчатого вала и 4-х равных по длине прутов);
  4. Шприцом заливаем жидкость во все цилиндры (в инструкции к средству указывается требуемое количество. Обычно это 50-70 гр. на каждый цилиндр);
  5. Накрываем свечные отверстия ветошью и оставляем двигатель откисать на 10-12 часов. Желательно также периодически «шевелить» поршни, немного прокручивая коленчатый вал в разные стороны;
  6. Проводим продувку цилиндров (крутим коленчатый вал стартером, чтобы удалить остатки средства);
  7. Ставим на место свечи зажигания;
  8. Запускаем двигатель (заводиться он будет «туго»);
  9. После заводки даем ему время поработать на холостом ходу 5-7 минут. Поначалу работа мотора будет сопровождаться сильной дымностью и перебоями, но постепенно все нормализуется;
  10. Выезжаем на трассу и даем двигателю максимально возможные нагрузки, чтобы удалить из цилиндров остатки нагара.

После поездки проводим замеры компрессии. Если показатели улучшились и давление во всех цилиндрах приблизилось к одному уровню, проводим замену масла и продолжаем эксплуатацию авто.

В случае, когда показатели в цилиндре, где было отмечено падение, улучшились, но недостаточно, можно еще раз провести раскоксовку, залив чистящую жидкость только в этот цилиндр.

Подробнее читайте раскоксовка двигателя своими руками.

Но здесь стоит отметить, что путем промывки было только устранено залегание колец, а вот что стало причиной этого – еще придется разобраться.

Если же раскоксовка положительного результата не принесла, или причина падения кроется не в кольцах, придется проводить серьезные ремонтные работы – снимать головку блока для проведения ее восстановления или замены прокладки ГБЦ.

Возможно, потребуется снятие поршней и замена поврежденных колец.

Важно почитать: в чем опасность дыма из выхлопной трубы. Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам. Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам

Чтобы не являлось причиной падения компрессии в одном из цилиндров, без внимания эту проблему оставлять нельзя, и необходимо как можно раньше провести все ремонтные работы, чтобы такая неисправность не привела к более серьезным поломкам.

Как определить разную компрессию в цилиндрах без компрессометра.

Каким должен быть уровень компрессии

Существует множество двигателей со своими характеристиками. И нельзя сказать точно, сколько должна быть компрессия в двигателе, универсальной цифры нет – она индивидуальна для каждого силового агрегата.

Значение компрессии рассчитывается по принципу: степень сжатия*умножающий коэффициент (т.н. число Х).

Степень сжатия и упомянутый коэффициент зависят от индивидуальных характеристик мотора.

На номинальное значение компрессионного числа влияет сорт топлива, для которого проектировался двигатель: бензины с различным и октановыми числами детонируют в разных рабочих условиях. Поэтому если, например, ДВС, рассчитанный на 80-й бензин, со стандартным 92 или 95 может просто не завестись, и наоборот, ведь мотор не создает требуемых для нормального цикла воспламенения условий.

Таблица показателей, какая компрессия должна быть в двигателе, для некоторых иномарок:

Для отечественных она находится примерно в тех же значениях. А какая компрессия нормальна в дизельных двигателях?

То, какая компрессия должна быть в дизельном двигателе, тоже зависит от агрегата. Показатель дизелей выше, в общем случае она не должна быть ниже 23 кг. на кв. см.

Точная диагностика очень важна

На самом деле, равномерное падение компрессии во всех четырех цилиндрах может означать только одно: детали поистерлись, поизносились. Двигатель отходил, отбегал свое сполна и пора ему на капиталку (полный ремонт). Подобный диагноз очень любят ставить мотористы на станциях технического обслуживания, поскольку на самом деле им там гораздо легче двигатель попросту разобрать, заново отшлифовать сам блок и головку, и собрать новый ремкомплект. Однако это – наиболее затратный вариант устранения неисправности.

Дешевле обойдется попробовать понять действительную причину случившегося пробоя, хотя и придется мотористу-специалисту попотеть для точного диагностирования, а потом и устранения неисправности. В случае если пробит блок, попотеть действительно придется, хотя, говорят, современные технологии позволяют заделывать блоки двигателей методом, так называемой холодной сварки, без замены такого дорогостоящего узла, как блок цилиндров двигателя.

Почему надо измерять компрессию с открытой и закрытой заслонкой дросселя?

Давление в конце такта сжатия при открытой и закрытой заслонке дросселя – различается. В закрытом состоянии в цилиндрах меньше воздуха, поэтому величина физических атмосфер будет ниже. В открытом состоянии дросселя наоборот – компрессия становится выше из-за большего объёма воздуха. То есть, если вы получили результат 12 атм на закрытом дросселе, то при открытом он может составить 14 атм. Иногда разница гораздо больше, поэтому мотористы могут сделать предположение о тех или иных проблемах в моторе (прогары поршней, закоксовывание колец, негерметичность прокладки ГБЦ, задиры цилиндров и прочее), и провести более детальную диагностику. Поэтому проверку компрессии делают на открытом и закрытом дросселе.

Нормы компрессии в цилиндрах двигателя

Чтобы оценить техническое состояние силового агрегата, необходимо знать, какие значения компрессии считаются нормальными, ведь двигатели бывают разные. В результате многократных практических замеров, сделанных в течение многих лет, выяснилась такая связь между степенью сжатия и измеряемым давлением: при проведении замеров на машине с горячим мотором, исправным стартером и полностью заряженным аккумулятором минимально допустимая величина компрессии равна паспортной степени сжатия, умноженной на коэффициент 1,3.

В цифрах для разных двигателей это выражается так:

Тип двигателя Бензиновый, старого образца со степенью сжатия до 8,5 Бензиновый современный со степенью сжатия 9,3—10 Дизельный
Минимально допустимое давление, Бар 11 12 22
Оптимальное давление, Бар 13 14—15 30

Когда поршневая группа авто сильно изношена либо клапаны прогорели, компрессия в «больных» цилиндрах падает ниже допустимых значений, указанных в таблице. Если же по разным причинам в ЦПГ попадает моторная смазка в большом количестве, то все зазоры уплотняются, а давление подскакивает выше нормы. Подобное явление может ввести в заблуждение неопытного автомобилиста, взявшегося за диагностику.

Неприемлема и разница в показателях цилиндров, превышающая 1 Бар. Она свидетельствует о том, что один или несколько компонентов ЦПГ функционируют не на полную мощность, а то и вовсе бездействуют, повышая расход горючего на 10—25%.

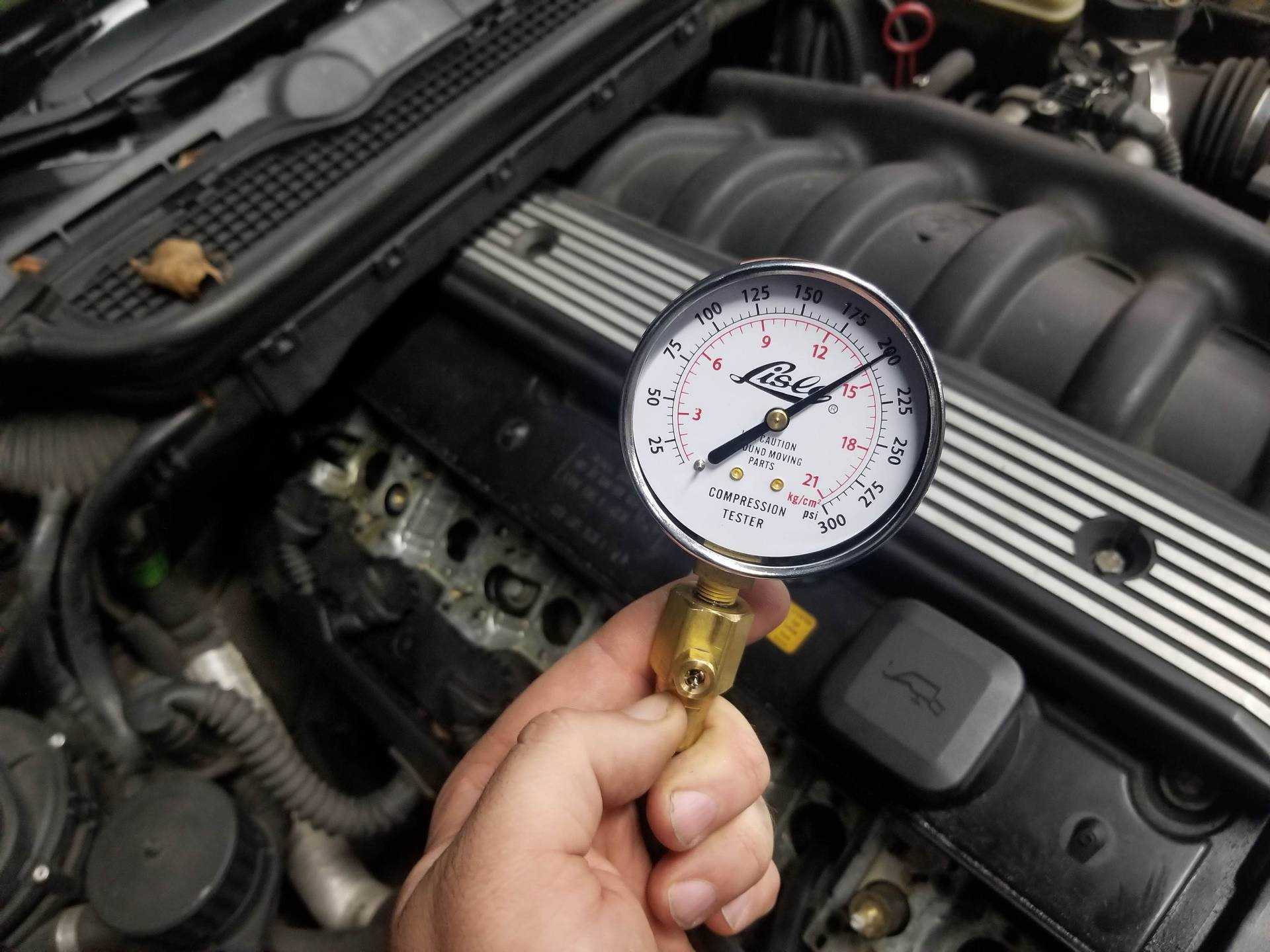

Компрессометр — прибор для замера давления своими руками

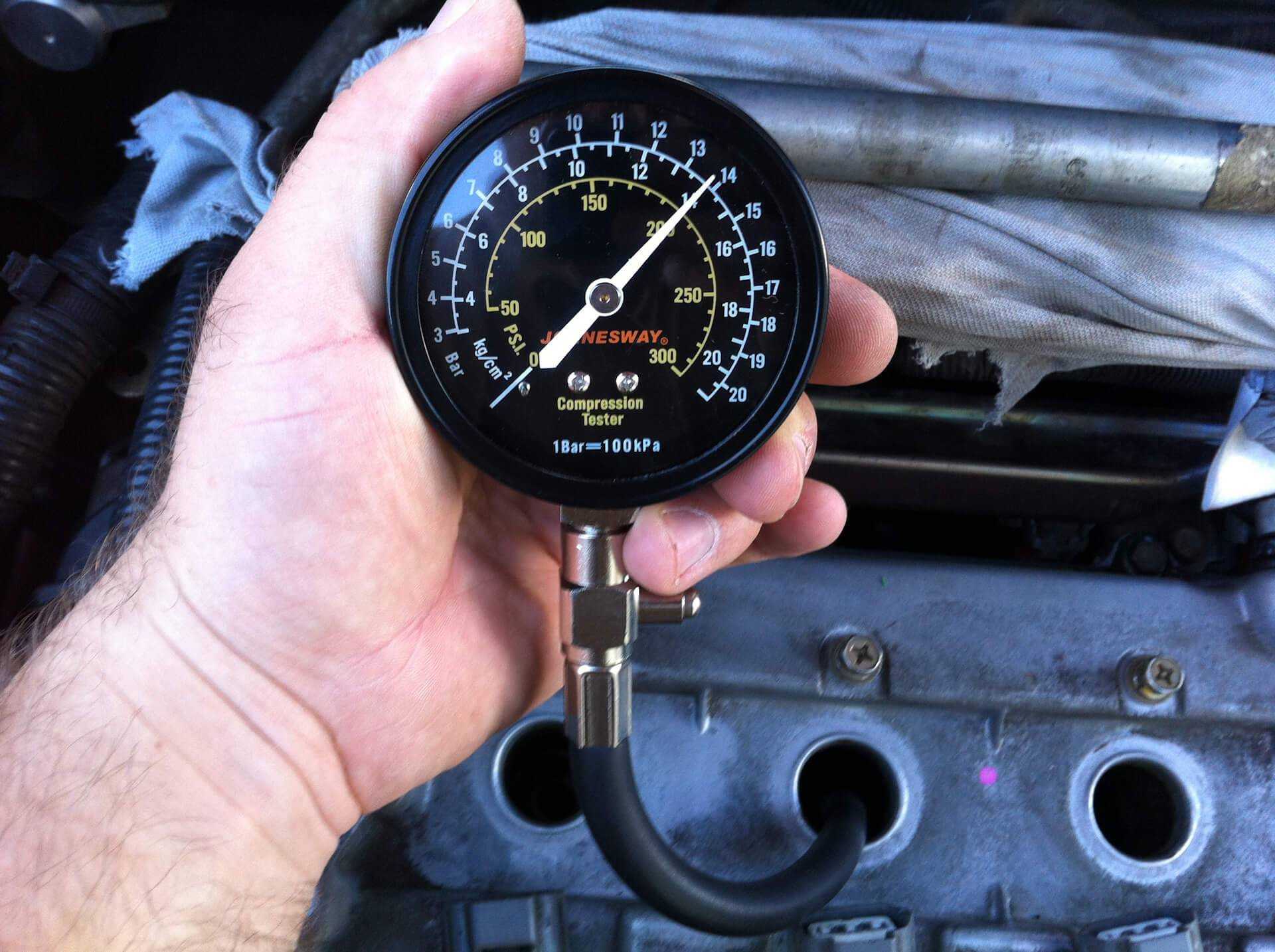

Измерения выполняются специальным прибором — компрессометром, состоящим из таких элементов:

  • манометр с резьбовым штуцером;
  • стальная трубка или гибкий шланг со встроенным обратным клапаном и кнопкой стравливания воздуха;
  • насадка для вкручивания в цилиндр, снабжаемая переходниками под другие резьбы либо резиновым конусом.

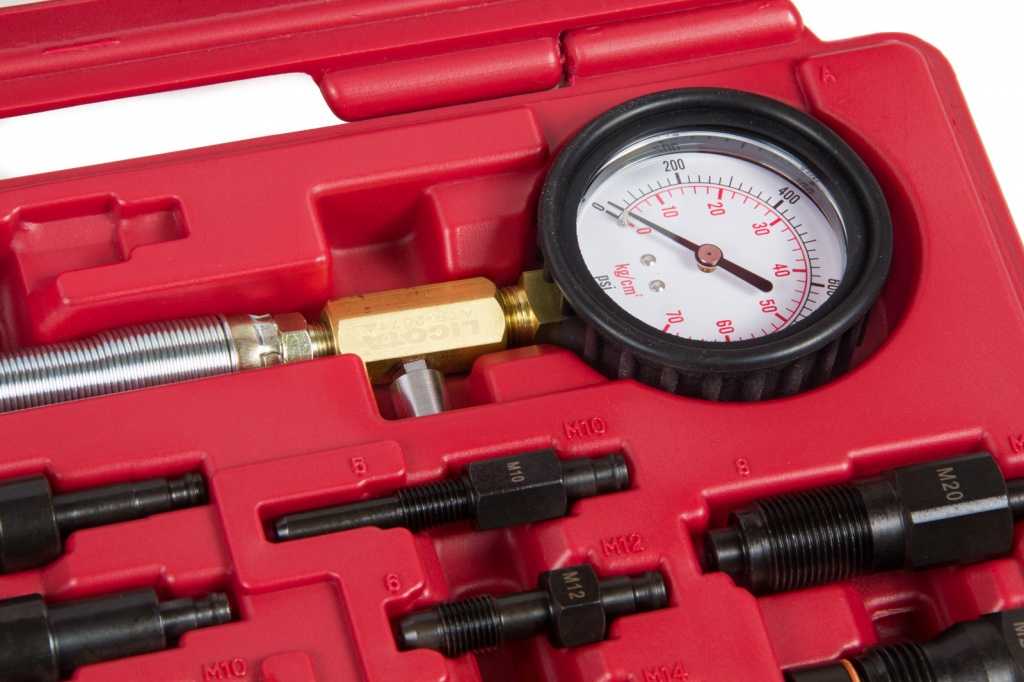

Компрессометр в комплекте с различными насадками и переходниками

Манометр вкручен в трубку (гибкий шланг), с другого конца установлен резьбовой наконечник. Обратный клапан служит для фиксации показаний манометра, ведь при проверке поршень «накачивает» давление за несколько оборотов коленчатого вала (около 10).

Для анализа силовых агрегатов, работающих на бензине и дизельном топливе, могут применяться манометры с различными измерительными шкалами. Если для бензиновых моторов достаточно прибора, рассчитанного на 20—25 Бар, то для диагностики дизеля требуется шкала минимум в 50 Бар.

Нормы компрессии

На показатель компрессии влияют множество факторов. Среди них:

  • посадка клапанов, особенно если они установлены плотно;
  • наличие небольших трещин между седлами клапанов;
  • цилиндры и поршни слишком изношены;
  • поршневые кольца изношены;
  • присутствие в цилиндрах масла.

Для того, чтобы понять работает двигатель в штатном режиме или есть проблемы нужно знать заводские параметры компрессии для каждого двигателя, т.к. они будут отличатся.

Обычно норма компрессии указывается в технических характеристиках. Можно только отметить, что из-за различий дизельных и бензиновых двигателей компрессия будет разная. Как правило, дизели имеют норму давления больше в два раза.

Компрессия в дизельном двигателе составляет более двадцати атмосфер. Чаще всего, она колеблется от двадцати восьми до тридцати двух атмосфер. Такие высокие показатели обусловлены сложностью устройства двигателя.

Норму компрессии для бензиновых двигателей можно рассчитать по формуле, в которую входит степень сжатия двигателя и коэффициент Х, который определяется в зависимости от типа мотора. Степень сжатия берется из технической документаций на автомобиль.

Как правило, норма компрессии бензинового двигателя немного больше десяти атмосфер.

Хорошо знать норму компрессии для своего автомобиля, но нужно еще и уметь ее измерять, чтобы быть уверенным, что двигатель работает исправно. Рассмотрим, какие способы измерения компрессии двигателя существуют.

Способы восстановления

Поднять компрессию в двигателе, если вы уверены или подозреваете, что залегли кольца, можно залив в каждый по 100 грамм чистого масла и дать время им «откиснуть». Иногда проворачивая коленвал в обе стороны на несколько градусов. Процедуру можно повторить.

Второй более эффективный способ, нужно взять: 1 часть чистого моторного масла, 1 часть ацетона и 1 часть керосина. Перемешать и залить в каждый цилиндр по 50 мл, закручиваем свечи и оставляем часов на 10.  Выкручиваем свечи и прокручиваем двигатель стартером несколько секунд. Устанавливаем свечи, заводим и греем его до 40 градусов не более. Сливаем масло, промываем систему, меняем фильтр и заливаем новое масло.

Есть и специальные средства их также используют при борьбе с повышенной компрессией которая возникает при большем нагаре на поршне и в камере сгорания.

Второй способ, это восстановление давления присадками добавляемыми в масло. На рынке их появилось достаточно много с разной эффективностью. Я писал о применении присадки «Супротек», эффект от применения положительный.

Что такое компрессия

Когда поршень движется вверх, то сжимает заполнившую камеру топливовоздушную смесь. Чтобы сгорание топлива могло быть максимально эффективным, необходимо обеспечить достаточное давление в цилиндрах (это и есть компрессия).

  • топливо сгорает неэффективно, из-за чего падает мощность двигателя;
  • выхлопные газы прорываются в картер двигателя, что приводит к окислению масла;
  • прорывающиеся сквозь прокладку, поршневые кольца или клапаны горящие газы, повреждают их поверхность и еще сильней снижают давление.

Вращающийся шатун толкает поршень вверх. Закрытые клапаны, прокладка ГБЦ и поршневые кольца предотвращают утечку газов из камеры сгорания, из-за чего давление возрастает. Когда поршень почти достиг верхней мертвой точки (ВМТ), топливовоздушная смесь воспламеняется. В результате этого давление в камере сгорания резко возрастает и начинает искать выход – через поршень, шатун и коленчатый вал. Таким образом, давление в камере сгорания превращается во вращение коленчатого вала. От компрессии зависит, сколько продуктов сгорания будут толкать поршень, а сколько уйдет в системы охлаждения или смазки, чтобы портить двигатель.

Причины и последствия низкой компрессии

Если при измерениях получена низкая компрессия двигателя, то необходимо в срочном порядке восстанавливать давление в цилиндрах. Иначе могут быть серьезные последствия в дальнейшем при эксплуатации автомобиля. Например, будет сложно завести движок, обороты двигателя будут скакать, мотор будет очень сильно шуметь, мощность двигателя значительно снизится, увеличится расход топлива, появится синий дым, который будет выходить из выхлопной трубы при запуске двигателя.

Самыми распространенными причинами низкой компрессии может быть:

  • сгорела прокладка блока цилиндра;
  • сгорел поршень или клапан;
  • сильный износ деталей цилиндра;
  • разрушилось седло клапана.

В первую очередь необходимо проверить все эти детали и заменить неисправные. После чего, компрессия должна быть в норме, стоит провести повторные измерения.

Исключения из правил: когда приходится замерять давление на холодном двигателе

Иногда приходится оценивать состояние ЦПГ и клапанов в исключительных условиях. Например, на «холодном» двигателе измерение компрессии осуществляется, если:

  • автомобиль не заводится изначально;
  • силовой агрегат снят с машины;
  • есть сомнения в том, что давления для запуска хватает.

Отдельный случай — проверка демонтированного двигателя. На разборках часто встречаются агрегаты в отличном состоянии, способные долго прослужить следующему хозяину. Перед покупкой мотора и производится диагностика состояния ЦПГ. Если узел снят вместе со стартером, компрессия измеряется обычным способом, только «на холодную». Для вращения коленвала нужно подключить к агрегату рабочий аккумулятор, а давление проверять компрессометром.

ЦПГ без стартера испытывается пневмотестером. Этот прибор представляет собой коллектор с регулятором воздуха и двумя манометрами, подключёнными к компрессору шлангами. Принцип прост: воздух подаётся в цилиндр под определённым давлением, которое отображается на первом манометре. Второй прибор показывает общую величину утечки через неплотности клапанов и поршней. Если значение потери находится в пределах нормы, двигатель можно покупать.

Проверка компрессии двигателя с помощью специального прибора: пошаговое руководство

Диагностические станции просят за свои услуги немалые деньги. Однако опытный владелец авто в состоянии сам продиагностировать свой двигатель на предмет компрессии в цилиндрах. Для этого нужен специальный прибор – компрессометр, напоминающий внешне манометр.

Очень полезной деталью этого прибора будет резьбовой штуцер, при помощи которого манометр вкручивается вместо свечи.

  1. В первую очередь выкручивают свечи зажигания. Делается это без прогрева, на холодном агрегате. Выкручивать свечи стоит аккуратно, не повреждая резьбу. В дальнейшем для облегчения процесса нужно смазать резьбу на свечах противозадирной пастой. Затем свечи ввинчивают обратно, причем момент затяжки выставляют точно при помощи динамометрического ключа. Величину момента затяжки можно узнать из руководства по эксплуатации машины.
  2. Большое влияние на достоверность измерений оказывает величина зарядки аккумуляторной батареи. То есть если в процессе проведения испытаний заряд аккумулятора существенно снижается, то результаты таких измерений будут неверны.
  3. Готовят соответствующий прибор. Например, проверка компрессии в цилиндрах дизельного двигателя требует наличия компрессометра, рассчитанного на большее давление, нежели в случае бензинового мотора.
  4. Затем двигатель прогревают. Без разницы, каким образом – движением по дороге или на холостом ходу. Но цилиндры и клапаны должны прийти в горячее состояние, являющееся рабочим для двигателя.
  5. Заглушив двигатель, приступают к измерениям. Следует открыть дроссельную заслонку, чтобы мотор не испытывал недостатка воздуха. Ее можно зафиксировать либо отверткой, либо выжав педаль газа до упора на время теста. Также нужно отсоединить воздушный фильтр в месте его присоединения к карбюратору или дроссельной заслонке.
  6. Необходимо предотвратить попадание топливной смеси в мотор, для чего вынуть предохранитель топливного насоса либо предохранитель системы впрыска. Речь об электрическом предохранителе. Определить его позицию поможет все то же руководство по эксплуатации машины.
  7. Затем заводят двигатель. Он должен поработать до тех пор, пока не израсходует все топливо из магистрали, затем заглохнет.
  8. Извлекают по очереди все высоковольтные провода свечей зажигания. При этом необходимо помечать, какой провод из какой свечи был извлечен, чтобы поместить все потом на свое место.
  9. Место, куда устанавливается свеча зажигания – колодец, очищают сжатым воздухом и мягкой щеткой. Это нужно, чтобы мусор не попал внутрь цилиндра и не вызвал его повреждения при работе.
  10. Далее снимают свечи зажигания, используя для этого специальный инструмент.
  11. Обесточивают систему зажигания, сняв провод или целый разъем от катушки.
  12. Затем устанавливают компрессометр в первый цилиндр на место свечи зажигания. Качественные приборы имеют резьбовое соединение. Дешевые же китайские аналоги комплектуются резиновым штуцером. Их необходимо удерживать в прижатом положении во время замера компрессии.
  13. При замере желательно иметь помощника. Именно он должен провернуть двигатель с помощью ключа зажигания. После нескольких циклов работы мотора давление достигнет максимального значения, которое отобразит прибор. Данную цифру необходимо записать.
  14. Компрессометр имеет специальный клапан для сброса показаний. Воспользовавшись им, обнуляют прибор. После чего он готов к новому циклу измерений.
  15. Указанные ранее три шага повторяют для каждого цилиндра.
  16. Обрабатывают полученные результаты, сравнивая их с минимальными и максимальными из руководства по эксплуатации транспортного средства.
