Brake assist система помощи при экстренном торможении

Неисправности

Существует семь главных проблем:

Износ барабана либо колодок. Наиболее опасным будет одновременный износ этих деталей, тогда колесо может просто заблокировать намертво. При небольшом износе барабанных стенок нужна его проточка, чтобы сточить бортики и подравнять поверхность. После этого следует выполнить регулировку системы натяжения колодок. Замену их делают когда:

  1. Для наклеенных толщина фрикционного слоя достигла 1,6 миллиметров.
  2. Для приклепанных накладок износ достигает 0,8 миллиметра от заклепки.Перекашивание колодок довольно частая причина повреждения барабана, его неравномерного стачивания, в результате которого приходится его заменить.
  • Ломаются пружины, стойки или распорные планки.
  • Разрыв тросика либо отламывание рычажка ручного тормоза
  • Отслоение накладок от колодок
  • Разрушение манжета, задир цилиндра, разрыв шланга, разгерметизация трубопровода, в результате происходит утечка жидкости из системы и её завоздушивание. Появляются отказы тормозов.
  • Коррозия пружин, в результате которой они не работают как положено.

Чтобы избежать неприятностей, связанных с неисправностями тормозной системы рекомендуется:

Проверять состояние накладок каждые 20 тысяч пробега, при необходимости менять, ремкомплект задних колодок покупаете в магазине

Тут важно не ошибиться с маркой и моделью, похожесть с толку сбивает, поэтому лучше с собой иметь старые колодки для образца

Обращать внимание на потеки и пятна на земле, там где стоял ваш автомобиль. Смотреть за уровнем тормозухи внутри бачка на главном цилиндре.

Принцип работы

Вот как работают эти устройства: Тормозная жидкость, после нажатия водителем на педаль тормоза из главного цилиндра поступает к рабочим цилиндрам, выдавливая их поршни. Эти поршни выдвигаются и заставляют колодки прижаться к барабану. Тем самым снижая его вращение и останавливая колеса. Это получатся из-за трения накладок о поверхность барабана. После прекращения надавливания тормозной педали колодки оттягиваются обратно пружинами. И торможение прекращается. Жидкость из рабочих цилиндров выталкивается обратно в главный цилиндр. Износ колодок будет неравномерным у передних и задних колес, что следует при замене учесть.

Возможные неисправности системы AEB

Автоматическая система торможения часто самостоятельно отключается в процессе эксплуатации транспорта, а на панели управления загорается индикатор «Camera blocked» («Камера заблокирована»).

Причиной такого поведения датчика могут стать внешние факторы, под воздействием которых дальнейшая работа камеры будет невозможна. Устранить недостаток можно путем удаления грязи, снега или мусора с лобового стекла. Замена камеры не решит проблему, если водитель не сможет создать условия для ее нормального функционирования.

Если датчик видеокамеры заблокирован грязью или снегом, автоматизированная система может на время отключиться. В этом случае на дисплее у водителя появляется соответствующее уведомление. Некорректная работа технологии иногда наблюдается на участках открытой местности, когда после включения двигателя устройство не может обнаружить ни один объект.

Если водитель привык полагаться на систему автоматического торможения, безоговорочно доверяя показаниям датчиков, при вождении автомобиля в плохих погодных условиях или на открытой местности, ему следует быть особенно осторожным.

Нарушение функционирования системы автоматического торможения возможно в следующих случаях:

  • Камера заблокирована грязью или другим объектом.
  • При плохих метеоусловиях (особенно в случаях интенсивных осадков).
  • Регистрирующая способность датчика камеры ограничена.
  • Транспортное средство, находящееся в поле зрения камеры, слишком мало для обнаружения (например, велосипед).
  • Находящееся впереди транспортное средство имеет слишком большие габариты (к примеру, тягач с прицепом или трейлер).
  • Плохая видимость ввиду недостаточного или слишком сильного освещения.
  • У впереди идущего транспортного средства неправильно работают задние фонари.
  • Резкое изменение освещенности (например, при въезде или выезде из туннеля).
  • Большое количество бликов, когда свет от уличных фонарей или впереди идущего авто отражается на влажной поверхности дороги.
  • Отсутствие обзора дороги из-за запотевшего ветрового стекла.
  • Неравномерная траектория движения впереди идущего транспортного средства.
  • Движение авто осуществляется через зону застройки, по грунтовой дороге или через железнодорожные пути.
  • Транспортное средство передвигается по закрытому пространству (например, в пределах подземной парковки).
  • Плохое состояние дорожного покрытия провоцирует чрезмерную вибрацию автомобиля во время движения.

В случае необходимости, если предупреждающие сообщения появляются на дисплее слишком часто, систему автоматического торможения можно временно отключить.

Мнения автовладельцев об автоматической системе торможения

  • Автоматизированная система работает

    «Два дня назад произошла со мной ситуация: я еду по дороге, передо мной в метрах пятнадцати едет автобус, а по левому ряду мое авто пытается медленно обогнать легковой автомобиль. Я решил проскочить между автобусом и легковушкой, вывернул руль, ускорился и услышал предупреждающий сигнал AEB. Уведомление я, конечно, проигнорировал, и через несколько секунд после него последовало замедление. Так я узнал, что система функционирует исправно».

  • Автоматическое торможение на КИА нужно доработать

    «Исправную работу AEB я наблюдал только днем. При этом технология распознает только взрослых пешеходов и может предотвратить столкновение, только если скорость движения авто не превышает 45 км/ч. Ночью система срабатывает не во всех экстренных ситуациях».

  • AEB на «Фокусе» нельзя назвать эффективной

    «Проводили эксперимент на «Фокусе»: ставили на пути авто картонные ящики. В трех из пяти раз AEB просто не сработала. Так что полагаться на эти автоматизированные системы я бы не советовал».

  • Системы автоматического торможения не для нашей страны

    «Системы экстренного торможения не могут полноценно функционировать в условиях российских дорог хотя бы потому, что все датчики быстро покрываются плотным слоем грязи».

  • Нельзя полностью полагаться на такие системы

    «Все автоматические системы управления авто приводят к излишней самоуверенности водителей… Многие считают, что можно ослабить контроль над ситуацией, и ездят крайне невнимательно. В итоге количество аварий только растет».

  • Я всем доволен

    «Мне очень нравится AEB на моем Volkswagen Toaureg! У меня там два радара в переднем бампере и камера. Несмотря на то, что сбои в работе системы периодически случаются, именно она несколько раз помогла мне избежать аварии».

Уход за тормозной системой автомобиля

Как один из наиболее важных узлов, тормозная система автомобиля требует постоянного внимания и ухода. Здесь буквально любая неисправность может привести к непредсказуемым последствиям на дороге.

Некоторые диагнозы можно поставить, исходя из характера поведения тормозной педали. Так увеличенный ход или «мягкая» педаль свидетельствуют, скорее всего, о попадании воздуха в систему гидропривода в результате утечки тормозной жидкости. Поэтому необходимо периодически контролировать уровень жидкости в бачке.

Её повышенный расход может быть следствием повреждения гидрошлангов и трубок, а также обыкновенного испарения со временем. Это приводит к попаданию в систему воздуха и отказу тормозов.

Пришедшие в негодность детали необходимо заменить, а систему придется прокачивать, выпуская воздух из каждого рабочего цилиндра на колесах и доливая жидкость. Процесс длительный и нудный. Уход автомобиля при торможении в сторону говорит о возможном выходе из строя одного из рабочих цилиндров или чрезмерном износе накладок на каком-то определенном колесе. При загрязнении тормозных механизмов может возникать характерный шум при нажатии на педаль.

Все эти неисправности легко устраняются самостоятельно или обращением в сервисный центр. А чтобы свести к минимуму вышеописанные неприятности, берегите тормоза, чаще используйте торможение двигателем, особенно на крутых и затяжных спусках. Продолжительное по времени включение основной рабочей системы ведет к перегреву деталей и служит причиной различных поломок.

Что еще стоит почитать


Принцип работы сцепления автомобиля


Не работает стояночный тормоз


Главный цилиндр сцепления


Устройство глушителя Бачок сцепления

Диагностика тормозной системы

Для диагностирования общей эффективности тормозной системы зачастую применяются специальные стенды.

Наибольшее распространение получили барабанные стенды, позволяющие определить усилие, создаваемое тормозной системой на каждом колесе и время срабатывания системы.

Затем исходя из показаний, производится обслуживание и ремонт.

Народные методы диагностики тормозов.

Одним из таких методов является замер тормозного пути. Именно этот метод положен в основу площадочного стенда.

Суть метода сводиться к движению авто с определенной скоростью по ровной площадке с последующим экстренным торможением.

После этого замеряется тормозной путь и на основе замеров и сравнения их с номинальным значением, указанным в тех. документации к авто, определяется эффективность тормозов.

К примеру, на ВАЗ 2109 в полностью загруженном состоянии тормозной путь на сухой ровной поверхности при скорости 80 км/ч должен составлять примерно 38 м.

Значение меньше или таковое указывает на отличную работу тормозов, большее значение сигнализирует о проблемах в работе.

Недостатком этого метода является невозможность определения эффективности работы тормозов на каждом колесе и время срабатывания привода.

Также на показания в значительной мере влияют дорожные условия при проведении диагностики (мокрая поверхность дороги или сухая и т.д.).

Устройство

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

  • Барабан, который прикреплен к ступице колеса;
  • Колодки с накладками;
  • Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
  • В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
  • Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
  • Тормозной опорный щит, прикрепленный к балке моста;
  • Поддерживающие колодки стойки;
  • Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
  • Механизм тормозной жидкости;

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Принцип работы тормозной системы

https://youtube.com/watch?v=pZNkTx_WAVU

Принцип действия узла выглядит следующим образом. Когда автомобилист нажимает на педаль, в усилителе, разделенном на две камеры с равным давлением жидкости в каждой из них, доступ в одну из частей перекрывается. При этом одна из камер, называемая атмосферной, открывается. Вследствие этого создается разница давлений.

Диафрагма, расположенная между камерами, меняет свое первоначальное положение, выгибаясь в сторону атмосферной. К ней прикреплен шток главного цилиндра, поэтому он начинает двигаться вместе с диафрагмой, повышая давление в открытом контуре системы. В результате этого происходит нагнетание жидкости по направлению к колесным цилиндрам. Под ее воздействием они выдвигаются и прижимают к дискам, закрепленным на колесах, колодки.

Из-за трения, которое возникает в этот момент, вращение колес постепенно замедляется. В результате транспортное средство останавливается.

Следует отметить, что тормозной насос устроен таким образом, что чем сильнее водитель нажимает на педаль, тем большая разница давлений складывается внутри этого узла. Таким образом, чем сильнее нажатие, тем интенсивнее торможение. Это позволяет автомобилисту четко контролировать процесс остановки.

Некоторые усилители имеют встроенный электронасос, который увеличивает разницу давлений. Их называют активными. Усиление в системах, которые ими оснащены, гораздо лучше, чем в традиционной гидравлике.

Практическая часть

Итак, допустим, вы не предпринимаете никаких действий за рулём — не тормозите, не выкручиваете рулевое колесо, чтобы обогнуть препятствие. Как было уже сказано выше, эта система отлично работает на скорости менее 30 км/ч и способна полностью свести к нулю вероятность аварии, хотя главным её приоритетом является сведение к минимуму повреждений автомобиля и травм водителя. Тем не менее ACS не забирает всю ответственность за управление машиной у водителя.

Надо сказать, что система автоматического торможения автомобиля прекрасно справляется с возложенными на неё функциями, однако водителю при этом не поступает никаких сигналов — ни световых, ни звуковых. Не передаётся вибрация и на руль.

При увеличении скорости движения до 40 км/ч и приближении к неподвижно стоящему объекту, система вообще не среагирует, пусть даже если вы и отпустите педаль газа. Однако если вы приблизитесь к автомобилю, движущемуся с такой же скоростью, что и ваш, на опасное расстояние, то ACS первым делом подаст вам предупредительный сигнал, а уже потом начнёт торможение вполсилы. Вся идея ACS и заключается в том, вы начнёте всё же действовать самостоятельно и нажмёте наконец на педаль тормоза, но если вы будете оставаться безучастным, то система примет решение и сделает все за вас.

Может показаться странным, но подавляющее большинство людей жмут на педаль тормоза во время аварийной ситуации не с той силой, с которой могли бы, поэтому система автоматического торможения ACS легко поможет водителю дожать тормозную педаль, когда вы проснётесь в считаных сантиметрах от заднего бампера впереди стоящего мерседеса. Как показали неоднократные исследования, треть всех аварий — это результат «встречи» заднего и переднего бамперов двух автомобилей. При этом в половине подобных случаев водитель не тормозит вообще. Поэтому очевидно, что в подобных случаях помощь водителю от его автомобиля была бы крайне необходима.

В районе бампера также используется специальный радар

Стоить помнить, что если скорость вашей машины достаточно велика, то никакая система безопасности вас не спасёт – здесь вся ответственность ложится только на водителя и весь контроль над ситуацией остаётся только в его руках.

Подумаем о недостатках

Такая система уже давно устанавливается на многие марки машин, например, на Ford Focus, Volvo, Subaru. Хотя первоначально на машины для российских дорог Форд, к примеру, не планировал устанавливать систему автоматического торможения автомобиля. Связано это с тем, что большинство наших автовладельцев не слишком часто моют своего «железного коня», поэтому чистота номерных знаков и фонарей практически всегда оставляет желать лучшего. А ведь радар ACS срабатывает как раз на эти элементы.

Предполагалось, что это усложнит работу автоматического торможения автомобиля, но реальности все обстоит несколько иначе. В крупных городах автомашины часто идут одним сплошным потоком, расстояние между ними невелико (помним о пробках!) и ACS приходилось бы постоянно тормозить, мешая движению. И все же поддерживать чистоту линзы и датчиков необходимо.

ACS особенно полезна в пробках и на перекрестках

Также неоднозначность момента может возникнуть, когда впереди едущий водитель авто решает повернуть на перекрёстке. Дистанция между вами начинает уменьшаться и система автоматического торможения вашего авто начинает срабатывать, думая, что возникает нештатная ситуация, которой на самом деле нет. Или передний сосед по дороге начинает маневрировать на небольшой скорости – тут тоже возможна ложная тревога системы.

Система помощи при экстренном торможении

Конструкции систем помощи при экстренном торможении можно разделить на два типа по принципу создания максимального тормозного давления: пневматические и гидравлические.

  • BA (Brake Assist), BAS (Brake Assist System), EBA (Emergency Brake Assist) на автомобилях Mercedes-Benz, BMW, Toyota, Volvo и др.;
  • AFU на автомобилях Renault, Peugeot, Citroen.

Конструктивно данные системы объединяют датчик скорости перемещения штока вакуумного усилителя, электронный блок управления и электромагнитный привод штока.

Система помощи при экстренном торможении пневматического типа устанавливается, как правило, на автомобили, оборудованные системой ABS.

Принцип работы данной системы основан на распознавании ситуации экстренного торможения по скорости нажатия педали тормоза. Скорость нажатия на педаль тормоза фиксирует датчик скорости перемещения штока вакуумного усилителя и передает сигнал в электронный блок управления. Если величина сигнала превышает установленное значение, электронный блок управления активирует электромагнит привода штока. Вакуумный усилитель тормозов дожимает педаль тормоза. Экстренное торможение происходит до срабатывания системы ABS.

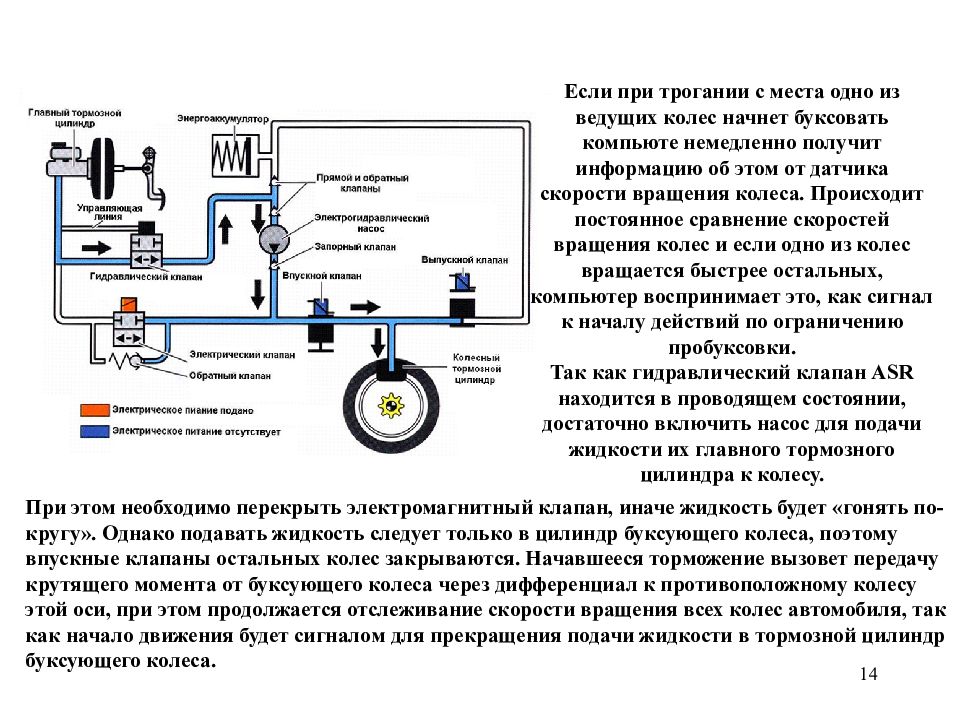

Системы помощи при экстренном торможении гидравлического типа обеспечивают максимальное давление жидкости в тормозной системе за счет использования элементов системы курсовой устойчивости. К таким системам относятся:

  • HBA (Hydraulic Braking Assistance) на автомобилях Volkswagen, Audi;
  • HBB (Hydraulic Brake Booster) на автомобилях Volkswagen, Audi;
  • SBC (Sensotronic Brake Control) на автомобилях Mercedes-Benz;
  • DBC (Dynamic Brake Control) на автомобилях BMW;
  • BA Plus (Brake Assist Plus) на автомобилях Mercedes-Benz.

Система HBA распознает экстренную ситуацию по скорости и силе нажатия педали тормоза. В работе системы используется датчик давления в тормозной системе, датчики частоты вращения колес, выключатель стоп-сигнала. На основании поступающих сигналов электронный блок управления при необходимости включает насос обратной подачи, который доводит давление в тормозной системе до максимального. Действие программы происходит до срабатывания системы ABS.

Система HBB в определенных режимах эксплуатации автомобиля (прогрев двигателя и др.) дублирует вакуумный усилитель тормозов. В работе системы используются датчик давления в тормозной системе, датчик разряжения в вакуумном усилителе, выключатель стоп-сигнала. При недостаточном разряжении в камерах вакуумного усилителя система HBB включает насос обратной подачи и повышает давление в тормозной системе до необходимой величины.

Система SBC в своей работе учитывает множество факторов, в том числе: скорость переноса ноги с педали газа на педаль тормоза, силу нажатия на педаль тормоза, качество дорожного покрытия, направление движения, другие параметры. В соответствии с конкретными условиями движения электронный блок управления формирует оптимальное тормозное усилие на каждое колесо.

Cистема BA Plus контролирует расстояние до впереди идущего автомобиля с помощью радаров системы Distronic. Если расстояние мало и существует опасность столкновения производится визуальное и звуковое предупреждение водителя. Если водитель тормозит недостаточно эффективно система дотормаживает за него.

Система автоматического экстренного торможения

Система автоматического экстренного торможения с помощью радара (лидара) и видеокамеры обнаруживает впереди идущий автомобиль. В случае вероятной аварии (интенсивного сокращения растояния между автомобилями) система реализует частичное или максимальное тормозное усилие, замедляет или останавливает автомобиль. Даже если столкновение произошло, последствия его для обоих автомобилей будут значительно меньше.

Конструктивно система автоматического экстренного торможения построена на других системах активной безопасности — системе адаптивного круиз-контроля (контроль расстояния) и системе курсовой устойчивости (автоматическое торможение).

Известными системами автоматического экстренного торможения являются:

  • Pre-Safe Brake на автомобилях Mercedes-Benz;
  • Collision Mitigation Braking System, CMBS на автомобилях Honda;
  • City Brake Control на автомобилях Fiat;
  • Active City Stop и Forward Alert на автомобилях Ford;
  • Forward Collision Mitigation, FCM на автомобилях Mitsubishi;
  • City Emergency Brake на автомобилях Volkswagen;
  • Collision Warning with Auto Brake и City Safety на автомобилях Volvo;
  • Predictive Emergency Braking System, PEBS от Bosch;
  • Automatic Emergency Braking, AEB от TRW.

Общее устройство автомобиля

Основными составными частями в конструкции автомобиля, как мы уже писали выше, являются:

  1. Двигатель;
  2. Кузов;
  3. Шасси;
  4. Электрооборудование.

Все они состоят из множества отдельных элементов, деталей, узлов и агрегатов.

Двигатель – это сердце автомобиля. Он является источником механической энергии и приводит наше авто в движение. Наибольшее распространение в автомобилестроении получили двигатели внутреннего сгорания и дизельные моторы. Однако в последние годы все большую популярность завоевывают автомобили, оснащенные электрическими и гибридными двигателями.

Кузов автомобиля может иметь рамную и безрамную конструкцию. Как правило, в современных легковых автомобилях рама отсутствует, а все узлы и агрегаты крепятся непосредственно к кузову. Именно поэтому такой кузов называют несущим – данное конструкторское решение устройства автомобиля позволяет максимально снизить его массу. Советуем также ознакомиться с классификацией автомобилей по типу кузова.

Шасси автомобиля заслуживает отдельного внимания. Оно представляет собой множество механизмов, в задачи которых входит передача крутящего момента от силового агрегата (двигателя) к ведущим колесам, передвижение автомобиля и управление им. Эти группы механизмов называются трансмиссия, ходовая часть и механизм управления автомобилем.

  • Трансмиссия автомобиля служит для передачи крутящего момента от двигателя к ведущим колесам, тем самым, позволяя изменять крутящий момент по величине и направлению. Трансмиссия двухосного автомобиля с передним расположением двигателя и приводом на задние колеса обычно состоит из таких механизмов: сцепление, коробка передач, карданная передача, главная передача, дифференциал и полуоси.
  • Ходовая часть автомобиля состоит из рамы или несущего кузова, переднего и заднего мостов, подвески (рессоры и амортизаторы), колес и шин. Подробнее о видах и типах подвесок автомобилей.
  • Механизм управления автомобилем состоит из рулевого управления и тормозной системы (с барабанными и дисковыми тормозами). Он позволяет изменять направление и скорость движения автомобиля, останавливать его и удерживать на месте.

Кроме вышеперечисленных узлов, агрегатов и механизмов абсолютно все автомобили оснащены электрооборудованием, состоящим из источников и потребителей электрического тока.

Электрооборудование автомобиля запускает и дает возможность работать двигателю, освещает и обогревает салон машины, позволяет без проблем передвигаться в темное время суток и в непогоду, поддерживает противоугонную систему, заботиться о нашей с вами безопасности на дороге, превращает автомобиль в концертный зал или даже в кинотеатр, и выполняет множество других полезных и очень важных функций.

Двигатель внутреннего сгорания (ДВС)

Основной элемент авто. Функция – приводит авто в движение.

Машины оснащают бензиновыми, дизельными моторами и электродвигателями.

ДВС, работающие на бензине или дизеле, состоят из: блока и головок цилиндров, распредвала, выхлопной системы, впускной системы (для подачи воздуха), карбюратора, инжектора.

Необходимость Brake Emergency Assist

Согласно проведенным исследованиям, большая часть водителей (если быть точнее, то порядка 90%) недостаточно сильно нажимает на педаль тормоза, когда этого требует обстановка на дороге.

После массового оснащения авто электронной системой экстренного торможения количество аварий уменьшилось больше чем на треть, соответственно, снизилось и количество смертей, возникших в результате столкновения машин друг с другом.

Прогресс не стоит на месте, и разработки в области улучшения параметров торможения и повышения безопасности продолжаются. Автопроизводителем Мерседес проводятся испытания системы SBC, которая обладает расширенным набором функций: анализирует обстановку на дороге, распределяет тормозные усилия на каждое из колес в отдельности, повышает давление в системе, а также вычисляет опасные моменты, ориентируясь не только на силу нажатия на педаль, но и на скорость, с какой водитель переносит ногу с акселератора на тормоз и обратно.
