Топ-10 лучших датчиков движения для включения света: рейтинг, какой выбрать

Критерии выбора

Итак, существует несколько правил, воспользовавшись которыми можно правильно выбрать датчик движения. Давайте рассмотрим, что советуют специалисты:

Определитесь с местом установки. Для улицы рекомендуется подобрать детектор со степенью защиты IP не менее 55, лучше 65. Если устройство будет установлено под навесом, допускается выбрать модель с индексом IP44. При выборе датчика движения для включения освещения в помещении (дом, квартира либо гараж), степень защиты может быть меньше, при условии, что повышенная влажность и запыленность отсутствуют.

Учитываем возможные препятствия. Немного отойдем от темы и расскажем о видах детекторов. Существуют устройства, которые реагируют на тепловое излучение (инфракрасные). Они включают свет при обнаружении любых движущихся объектов, в том числе и животных. Второй вид изделий – звуковые или как их еще называют, акустические (срабатывают при возникновении шума). Следующая разновидность ДД – микроволновые. Они излучают волны, которые могут проходить через препятствия для обнаружения движения. Ну и последние, комбинированные устройства, сочетающие несколько способов реагирования. Так вот, в квартирах, на даче, и в частных домах рекомендуем использовать ИК-датчики или комбинированный вариант инфракрасного излучения с ультразвуковым. Для охраны лучшим решением будет использование микроволновых моделей, которые реагируют даже через небольшие препятствия (к примеру, перегородка). Такие устройства нашли применения в гаражах, складских помещениях и, в общем, в системах сигнализации.

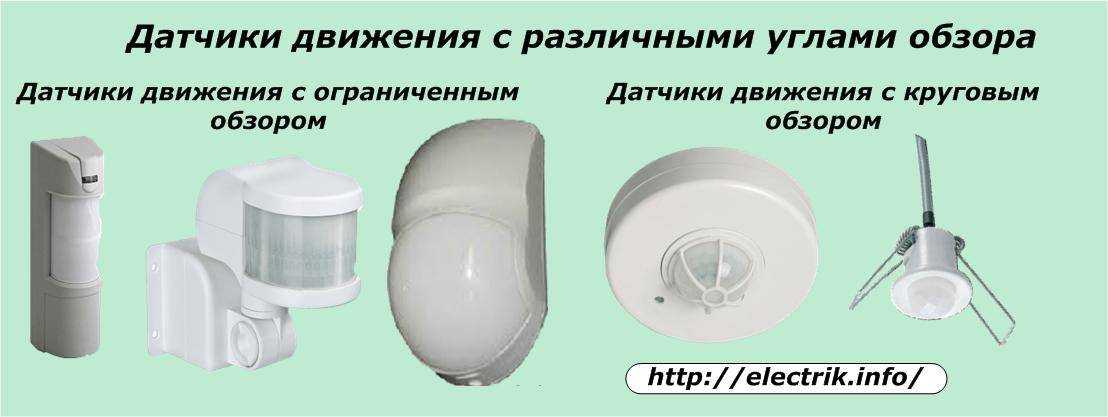

Определяемся с углом обзора. Если в помещение можно зайти с нескольких сторон (к примеру, 2-3 двери в коридоре либо подъезде), то лучше выбрать датчик движения с углом обзора 360 градусов (потолочный). Если же нужно производить включения света при проходе через один определенный участок, то достаточно подобрать детектор с углом обзора в 180 градусов и направить его на нужную зону обнаружения.

Учитываем мощность светильников

Не менее важно правильно выбрать мощность ДД. Сделать это достаточно просто – узнаем мощность люстры в комнате, или, к примеру, светодиодного прожектора на улице и подбираем мощность детектора с небольшим запасом.

Определяем радиус действия

Также при выборе датчика движения нужно учитывать максимальное расстояние, на которое он способен реагировать. Как правило, радиус обнаружения составляет от 6 до 50 метров. Соответственно, для небольших комнат в квартире и доме можно выбрать минимальный радиус (в туалете, кухне, прихожей, ванной), а вот для включения уличного освещения нужно определиться с радиусом действия и на основании этого выбрать подходящий параметр.

Наличие фотореле. В последнее время большинство ДД дополнительно оснащаются детекторами освещенности, которые позволяют еще больше экономить электроэнергию. Схема работы в этом случае такая: включение света происходит только, если уровень освещенности ниже заданных настроек. Это логично, ведь нет смысла включать освещение днем.

Защита от животных
Еще одна полезная функция, на которую мы рекомендуем обратить внимание. Если у вас есть домашние животные, к примеру, небольшая собака во дворе, то лучше выбрать датчик движения с защитой от животных
В противном случае включение света будет спровоцировано вашими питомцами, что не очень удобно и экономично.

Подробно об установке датчика движения своими руками мы рассказали в соответствующей статье, где также рассмотрели схемы подключения изделия!

Как подключить датчик движения к лампочке: алгоритм действий

Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, электрическую вилку, индикатор, лампочку с патроном, винтовой зажим, провод и зачистной инструмент.

Перед тем как подключить датчик движения для освещения, нужно подготовить сам прибор, а также необходимый для этого инструмент

Первым делом следует выполнить прямое подключение лампочки к розетке. Затем для проверки работоспособности устройства датчик подсоединяется в разрыв цепи.

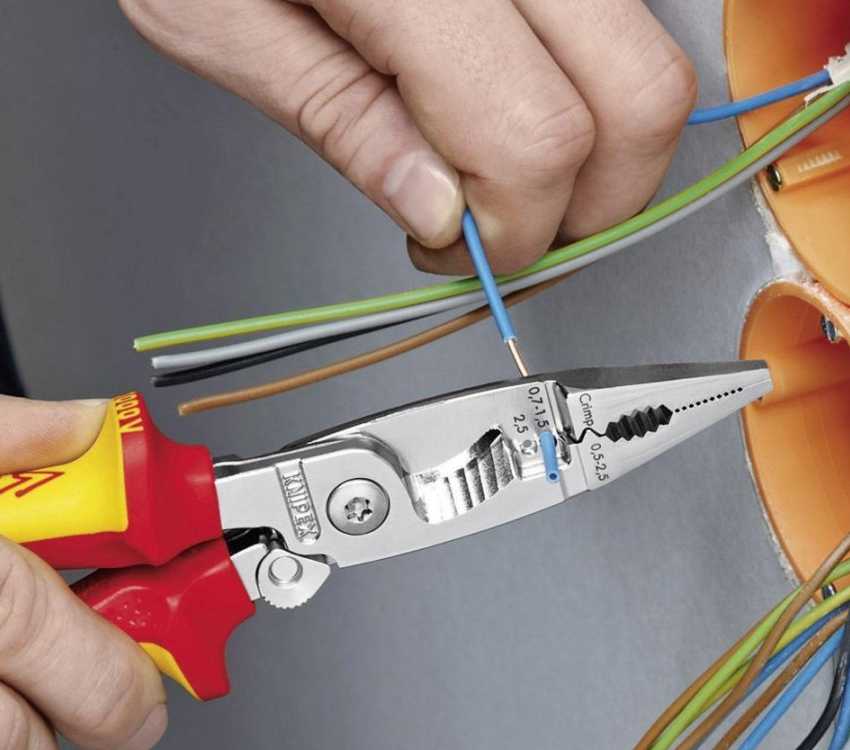

Концы электрического провода нужно подключить к вилке. Зачистка кабельной продукции выполняется специальным зачистным инструментом. Установка патрона осуществляется с противоположной стороны. Лампочка включается.

Определение в розетке фазы производится с помощью индикаторной отвертки. Чтобы удостовериться в том, что лампочка горит, вилка вставляется в розетку. Далее необходимо установить датчик движения в разрыв провода. Для этого отключается электропитание. Обе жилы проводов разрезаются, и выполняется очистка их концов.

На следующем этапе производится установка своими руками датчика движения в разрыв питающего провода. На основании инструкции, что прилагается к устройству, необходимо пропустить фазу через датчик на лампочку и подвести к нему ноль для питания. Фаза проходит через коричневый провод, выходит из красного и подается на лампочку. Соединения выполняются с помощью винтового зажима.

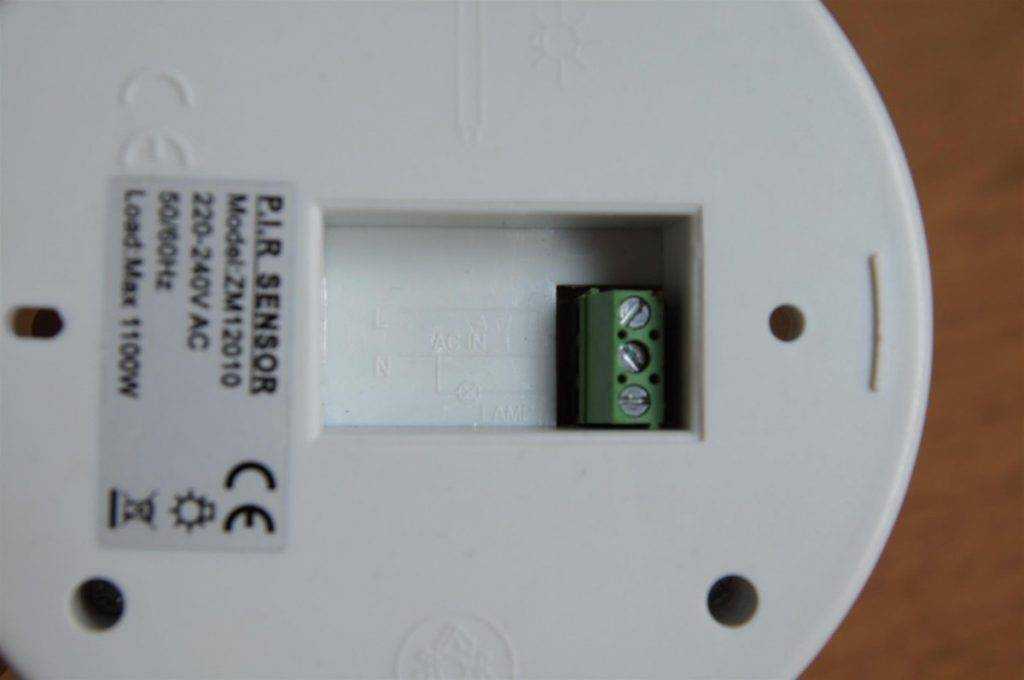

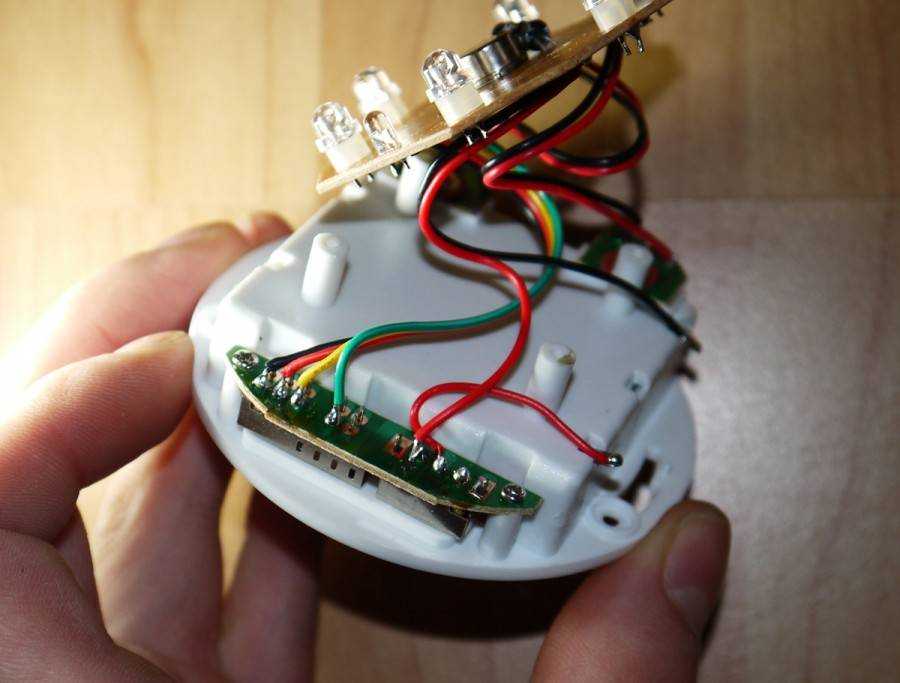

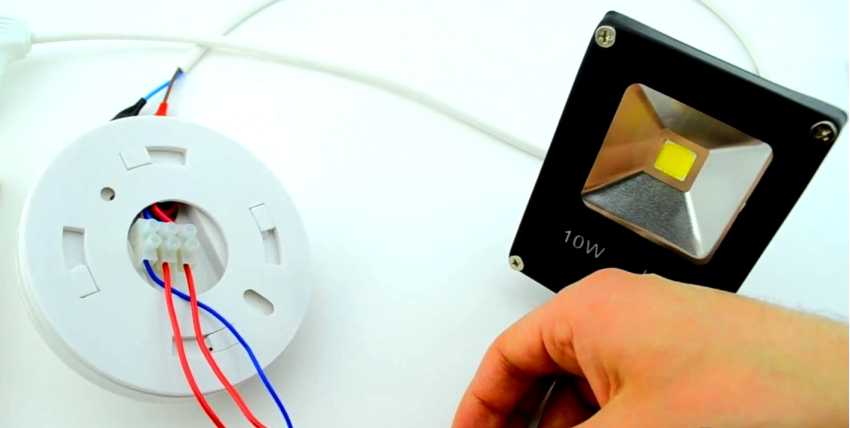

Под крышкой датчика имеется колодка для подключения, к ней подсоединены три цветных контакта, выходящих из корпуса

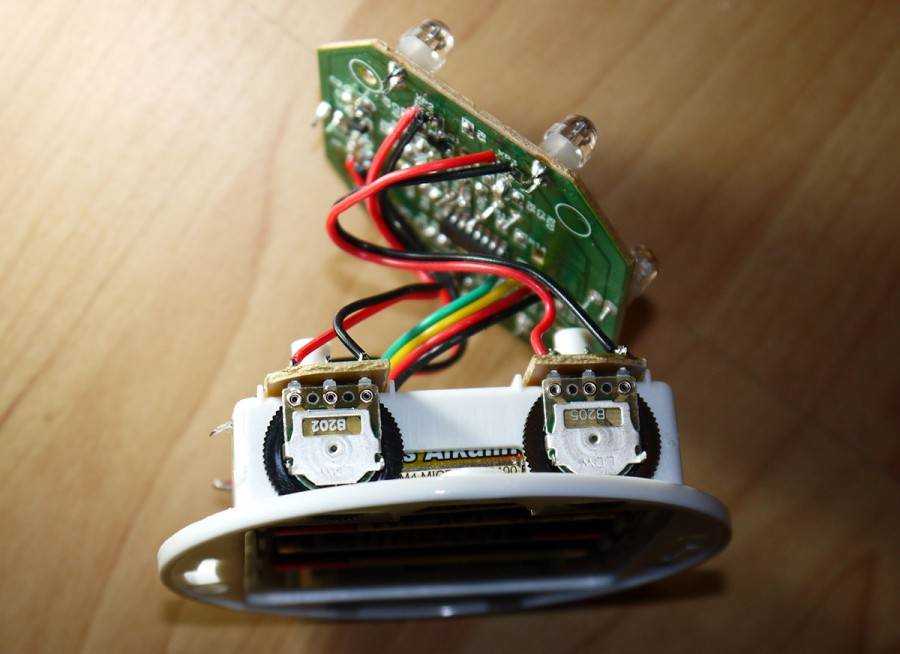

Любой датчик имеет два реостата. Первый отвечает за период времени суток. Слева от него изображено солнце, справа – луна. Если датчик будет использоваться в светлый период дня, устанавливают его на изображение солнца. В случае применения для ночного освещения он должен смотреть на луну.

Второй реостат контролирует время отключения устройства. Минимальное его положение свидетельствует о 5-секундном выключении. После настройки прибора вилка вставляется в розетку с учетом ранее определенной полярности. Выполняется движение рукой, чтобы датчик включил лампочку. Далее не совершается никаких движений, чтобы устройство отключило свет.

Лучшие уличные датчики движения для сигнализации

Несанкционированное проникновение на придомовую территорию – пролог преступления. Обнаружить злоумышленника помогут датчики движения охранной ситуации, установленные на участке. Для работы на улице извещатели оснащают корпусами, которые защищают электронику от дождя, пыли. Устройства работают в широком диапазоне температур, имеют большой радиус действия, комплектуются надежными автономными источниками питания.

Alfa Alpir-21

Оптико-электронная модель, настроенная на передвижение тел, весом более 25 кг. Работа основана на взаимодействии двух сенсорных систем: многоуровневого распознавания и анализа. Проводное подключение обеспечивает передачу четкого сигнала независимо от погодных условий. Анализ скорости движения производится на основе интеграции высокого уровня. Корпус изготовлен из ударопрочного пластика, соответствует классу защиты от влаги, пыли IP65.

Установлено два двойных пиродатчика, 18-ти полосный дифракционный объектив обеспечивает угол обзора 110 градусов. Оптика защищена от повышенной влажности, солнечного ультрафиолета. Чувствительность регулируется в 8 диапазонах. Подготовка к работе занимает всего 40 секунд. В комплекте кронштейн с регулировкой угла расположения по вертикали и горизонтали.

Достоинства:

Цифровое определение температуры;
Время тревоги 2 секунды;
Низкое энергопотребление;
Дальность обнаружения 12 метров;
Сложно заметить на фасаде здания.

Недостатки:

Не обнаружены.

Снизить количество ложных срабатываний помогает одноканальная температурно-климатическая линия с системой противодействия влиянию движения холодных или теплых масс воздуха, прямых и отраженных солнечных лучей. Эта технология позволяет охранной сигнализации эффективно работать во время дождя, града, снега или шторма.

GSM Cool

Укомплектованный GSM-модулем инфракрасный датчик движения передает данные о срабатывании на 3 номера мобильных телефонов. Оповещения о проникновении приходят в виде sms-сообщений. Используемый модуль эффективно работает при температуре от -45 до +55 градусов. Угол обнаружения по горизонтали – 120 градусов, радиус действия 10 метров. Чувствительность настроена на срабатывание при перемещении тел, массой до 11 кг. Это позволяет исключить ложные срабатывания на мелких домашних животных, птиц.

Работает от аккумулятора 12В, емкостью 9800 мА\ч, который приобретается отдельно. Заряда батареи достаточно для бесперебойной работы в течение 250 дней. В комплекте поставки – звуковая сигнализация, мощностью 130 Дб. Сирена включается при срабатывании, при необходимости устройство можно отключить, оставив только оповещение смс-сообщениями.

Достоинства:

Дистанционное управление с помощью брелока;
Удобный кронштейн для монтажа;
Хороший угол обзора по вертикали;
Простая настройка.

Недостатки:

Работает с sim-картами Билайн, МТС, Мегафон.

Sapsan Gsm Pro Pri-100A

Укомплектован двойным инфракрасным сенсором, способным обнаружить перемещение на расстоянии до 12 метров. Максимальный угол обзора 110 градусов по горизонтали. Передача данных осуществляется по радиоканалу, дальность связи до 100 метров. Отсутствие проводов упрощает монтаж, эксплуатацию сигнализации.

Источник питания – батарейка формата 9 VDC, энергопотребление – до 25 мкА в режиме сканирования. Корпус изготовлен из ударопрочного полимерного материала, хорошо защищает электронику от повышенной влажности. Комплект поставки включает кронштейн для установки. Регулировка времени срабатывания позволяет выбрать режим охраны.

Достоинства:

Индикатор заряда батареи;
Стабильный сигнал;
Хорошая чувствительность;
Простая настройка.

Недостатки:

Рекомендуемый нижний порог рабочей температуры -10 градусов.

Как выбрать датчик движения

Есть много способов разделить датчики на категории в зависимости от особенностей конкретной конструкции. По месту установки:

Уличные — предназначены для наружной установки, имеют степень защиты IP44-IP65;
внутренние — предназначены для внутренней установки.

По принципу действия:

ультразвуковые — реагируют на ультразвук;
микроволновые — излучают высокочастотные радиоволны;
инфракрасные — обнаруживают тепловое излучение.

По устройству:

однопозиционные: приемник и передатчик смонтированы в одном корпусе;
двухпозиционный передатчик и приемник установлены в разных местах;
многопозиционная система с несколькими передатчиками и приемниками, установленными в разных местах.

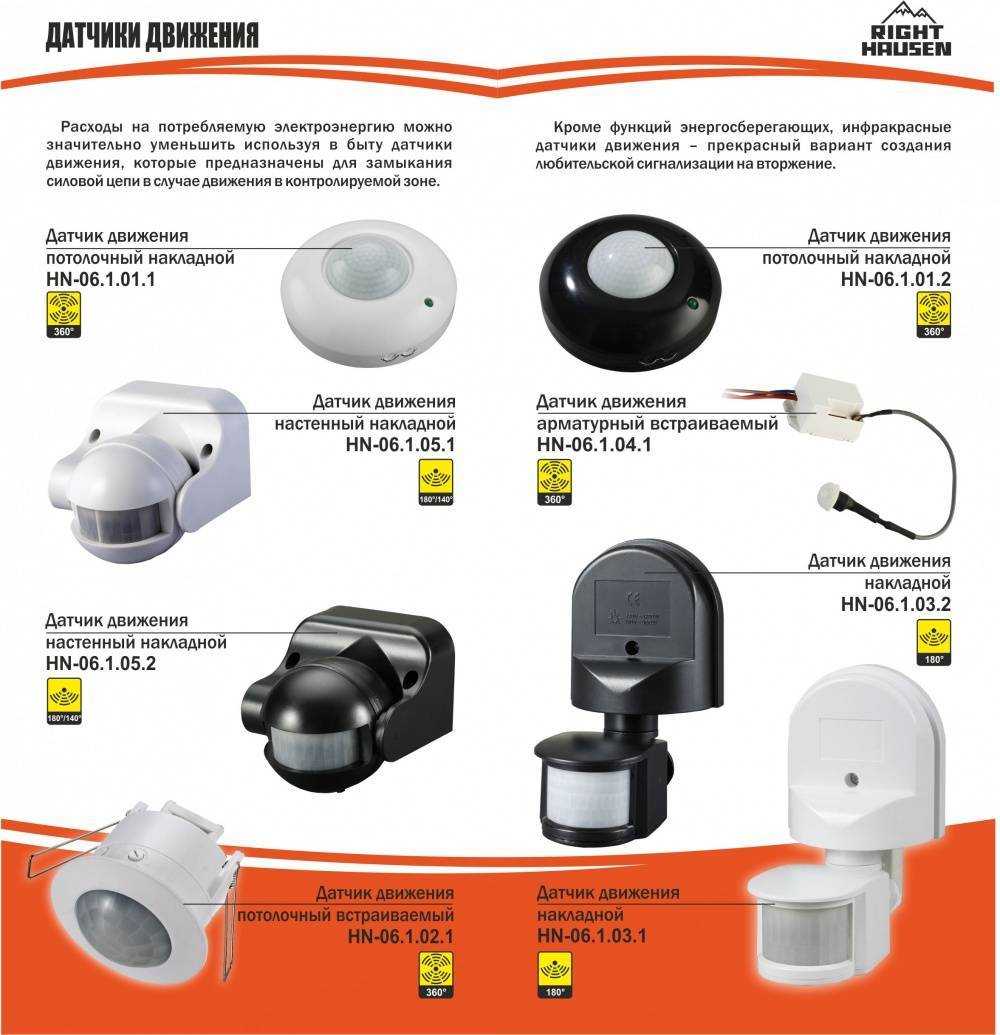

По типу установки:

многофункциональные — следят за уровнем освещенности и движения;
комнатные — устанавливаются в помещениях и подключаются к системам охраны или управления светильниками;
уличные датчики движения — применяют для включения уличного освещения и охраны территории;
накладные — созданы для настенного монтажа;
потолочные — монтируются в подвесной потолок;

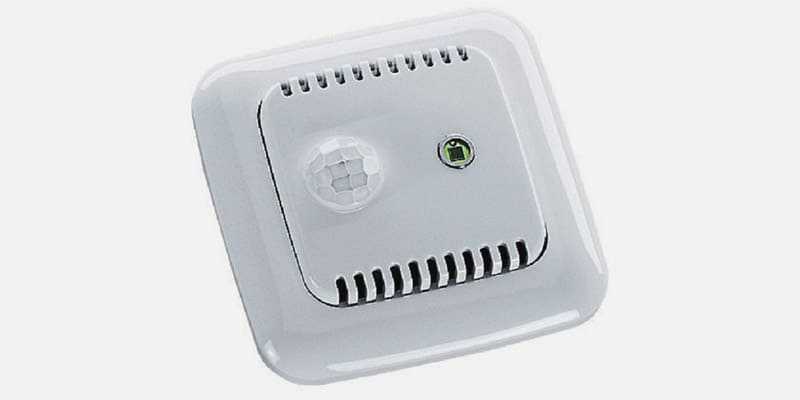

врезные — можно встраивать в стены и мебель, выглядят как миниатюрная деталь интерьера.

Датчик движения для включения света нужен не только на улице

Датчики уличного движения обладают высокой степенью защиты тела. Для нормальной эксплуатации на открытом воздухе берите датчики с IP не ниже 55, а лучше-выше. Для установки в доме можно взять IP 22 и выше.

Тип питания

Далее надо учесть, от какого источника питается датчик света. Есть следующие варианты:

Проводные датчики с питанием от сети 220 В.

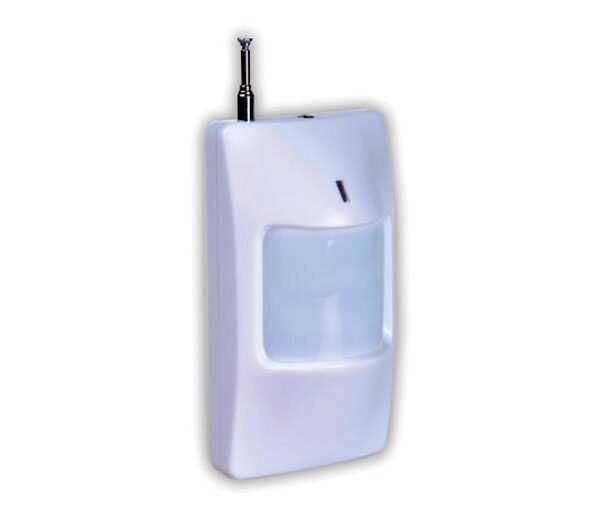

Беспроводные, с питанием от батареек или аккумуляторов.

Датчики движения бывают проводными и беспроводными

Самая большая группа — проводные для подключения к 220 В. Беспроводных меньше, но и их хватает. Они хороши, если нужно включить освещение, которое работает от низковольтных источников тока — например, аккумулятора или солнечных батарей.

Способ определения наличия движения

Датчик движения для включения света может определять движущиеся объекты используя различные принцип детекции:

Инфракрасные датчики движения. Реагируют на тепло, выделяемое телом теплокровных существ. Относятся к пассивным устройствам, так как сам ничего не вырабатывает, только регистрирует излучение. Эти датчики реагируют на движение животных в том числе, так что могут быть ложные срабатывания.
Акустические датчики движения (шума). Также относятся к пассивной группе оборудования. Они реагируют на шум, могут включаться от хлопка, звука открываемой двери. Они могут использоваться в подвалах частных домов, где шум возникает только туда кто-нибудь заходит. В других местах применение ограничено.
Работа инфракрасных датчиков движения основаны на отслеживании тепла, выделяемого человеком
Микроволновые датчики движения. Относятся к группе активных устройств. Сами вырабатывают волны в микроволновом диапазоне и отслеживают их возвращение. При наличии движущегося объекта замыкают/размыкают контакты (есть разного типа). Есть чувствительные модели, которые «видят» даже через перегородки или стены. Обычно используются в охранных системах.
Ультразвуковые. Принцип действия такой же, как у микроволновых, отличается диапазон излучаемых волн. Этот тип устройств применяют редко, так как на ультразвук могут реагировать животные, да и длительное воздействие на человека (аппараты постоянно генерируют излучение) пользы не принесет.
Разное исполнение, но цвет, в основном, белый и черный
Комбинированные (дуальные). Сочетают несколько способов обнаружения движения. Они более надежные, имеют меньше ложных срабатываний, но и более дорогостоящие.

Чаще всего инфракрасные датчики движения используются для включения света на улице или дома. У них невысокая цена, большой диапазон и большое количество регулировок, которые помогут вам настроить. На лестницах и в длинных коридорах лучше ставить датчик с ультразвуком или микроволновкой. Они могут включить освещение, даже если вы все еще находитесь далеко от источника света. В охранных системах рекомендуется устанавливать микроволновые устройства — они обнаруживают движение даже за перегородками.

Домой или на улицу?

Какой из них лучше поставить дома? Наверняка тот, что меньше будет вредить и вам, и домочадцам, и домашним питомцам – пассивный: ПИК, акустический или фотоэлектрический.

Активные чувствительные элементы лучше устанавливать в нежилых помещениях или в тех, где вы не проводите много времени (видимо, гараж также не подойдет). Лучше всего, конечно же, на улице.

Стоит учесть и тип излучения. Ведь ультразвуковые приборы могут не заметить малоподвижные объекты или те, что перемещаются плавно.

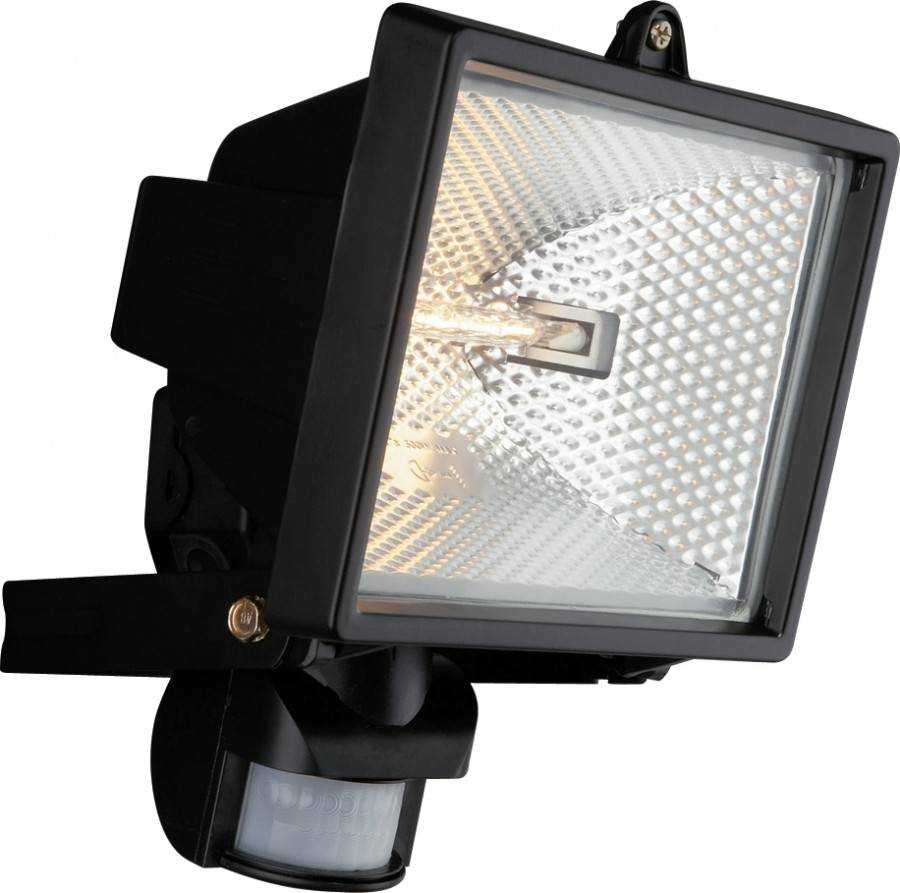

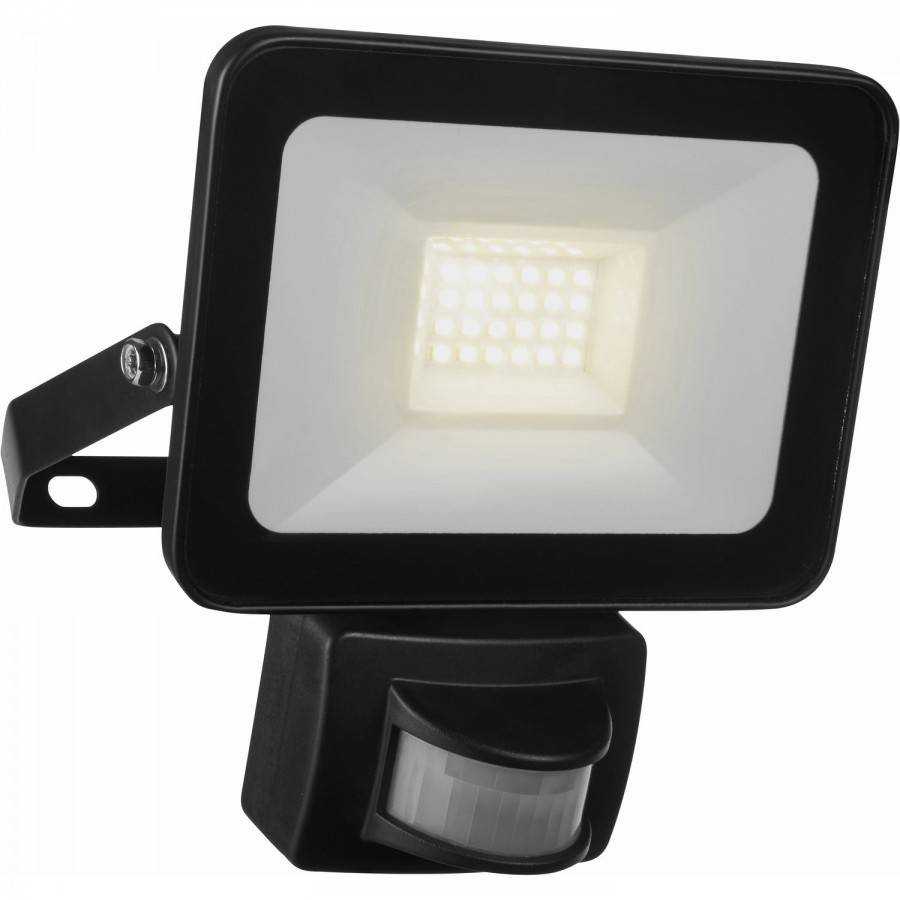

Датчик движения для включения света на улице стоит выбирать тот, у которого степень защиты – IP – более 50, лучше 65. Тогда можно быть уверенным, что он не выйдет из строя после первого же дождя.

Разновидности устройств и принцип работы

Существует несколько видов (ДД), отличных по принципу действия, а также месту монтажа и эксплуатации. Оборудование, предназначенное для установки снаружи домов, должно иметь степень защиты корпуса не менее IP 55, а для помещений – IP 22 и выше. Теперь рассмотрим различия этих устройств.

Существует несколько видов ДД управления светом

По типу питания

Для нормальной работы сенсорного оборудования требуется питание. По его типу различают следующие устройства:

проводные. Запитка ДД осуществляется от бытовой сети 220 В;

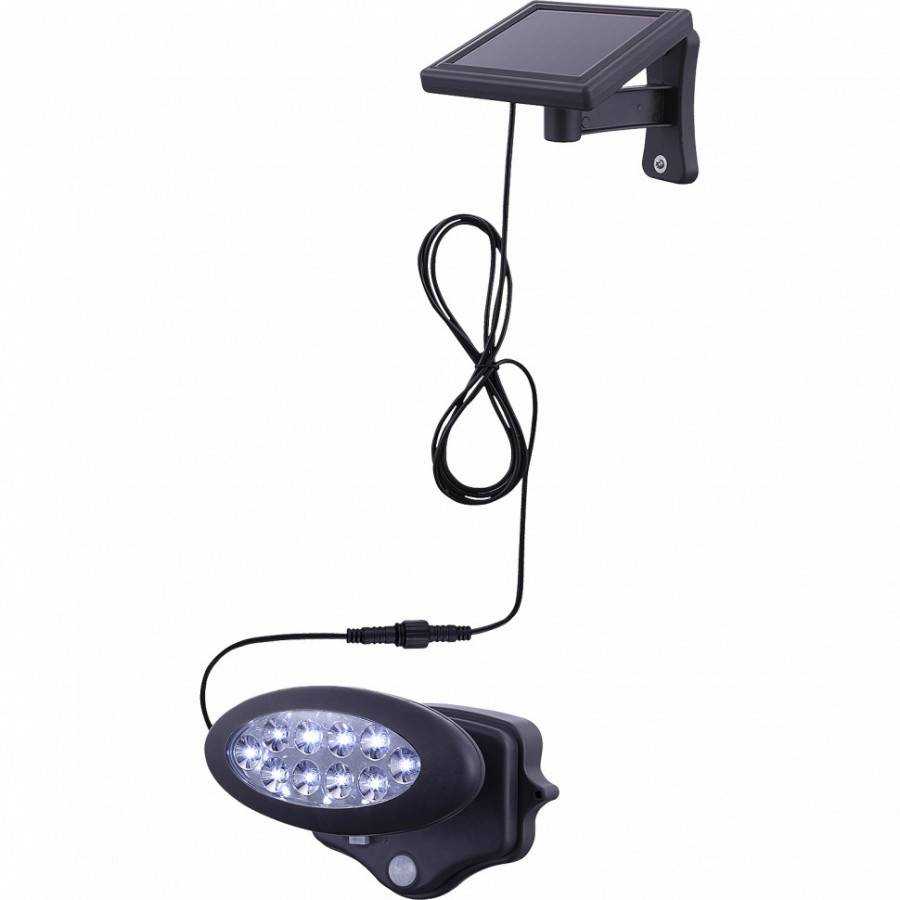

автономные. Для питания датчиков используются источники постоянного тока.

Самая большая группа, представленная на рынке – ДД проводного типа с подключением к сети с напряжением 220 В. Хотя автономных моделей меньше, но и они имеются в достаточном ассортименте. Такие устройства являются хорошим вариантом для включения освещения, которое работает от источников постоянного тока.

Датчик проводного типаАвтономная конструкция

По способу определения движения

Помимо типа питания, ДД различаются по принципу определения движущихся объектов. Итак, устройства для детекции используют:

ультразвук;
акустику;
микроволны;
инфракрасные лучи;
комбинированные способы.

Датчики различают по способу определения движения

Ультразвук и акустика

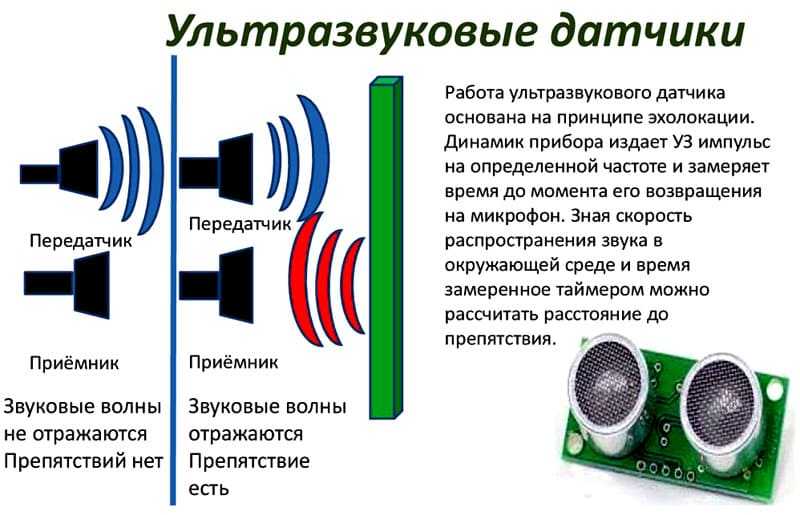

Ультразвуковые (УЗ) датчики работают по принципу отражению волн от поверхности различных предметов. Устройство генерирует ультразвуковые волны, которые после отражения от преграды улавливаются специальным приёмником. Когда в зоне действия датчиков оказывается движущийся объект, волны, наталкиваясь на него, меняют свою частоту, что и фиксируется сенсором.

Принцип действия УЗ датчика движения

Акустические ДД могут реагировать на хлопки, звуки закрываемой или открываемой двери и т.п. Устройства, в основном, используются в подвальных помещениях, где срабатывание прибора происходит после того, как туда кто-нибудь входит. В других местах их использование нецелесообразно.

Акустические устройства могут срабатывать от хлопка или громкого разговора

Микроволновые и ИК-датчики

Микроволновые ДД относятся к активным устройствам и работают по принципу радиолокатора. Датчик посылает высокочастотный сигнал и принимает его отражение. Любые изменения в возвращенном сигнале приводят к срабатыванию датчика и включению света. Считается, что микроволновые устройства намного чувствительнее ультразвуковых приборов.

Принцип действия микроволновых ДД

Инфракрасные ДД относятся к пассивной группе устройств. Датчик мониторит окружающую среду, и, если в поле действия сенсоров попадают объекты с температурой выше заданной, то происходит срабатывание устройства, и включается свет. Инфракрасные датчики, как правило, устанавливают внутри помещения, настраивая их таким образом, чтобы они не реагировали на домашних животных.

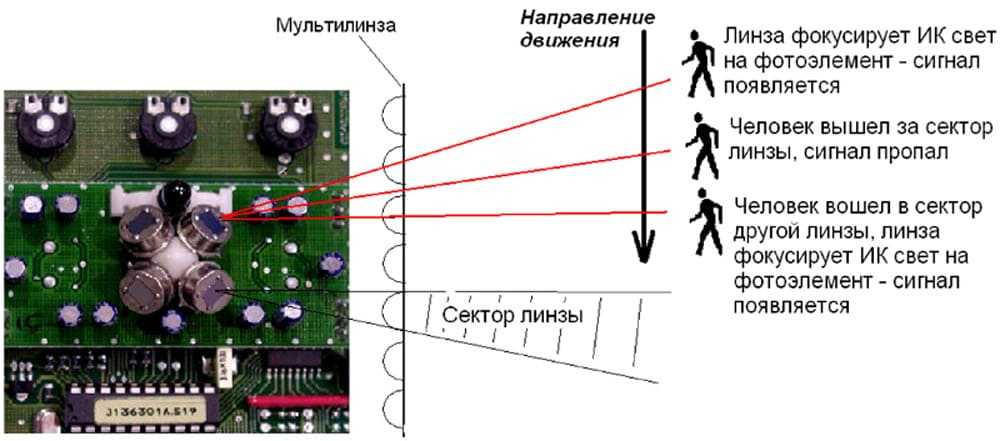

Устройство и принцип определения движения ИК сенсором

Комбинированные

Комбинированные или дуальные датчики включают в себя несколько типов сенсоров. Они отличаются большей надёжностью, точностью и меньшим количеством ложных срабатываний. Единственный недостаток таких устройств – высокая стоимость. На рынке в основном представлены модели с ультразвуковыми и ИК сенсорами.

Комбинированный датчик

Для включения света в доме или на улице чаще всего используются ИК датчики движения, которые отличаются низкой стоимостью, широким диапазоном настроек и большим радиусом обнаружения. В длинных коридорах и на лестницах лучше устанавливать микроволновые или УЗ устройства в качестве проходных выключателей.

Животные

Животные
имеют температуру близкую к температуре тела человека, а значит при их
перемещении прибор также будет включаться. Чем меньше тело животного, тем
меньше тепла оно излучает.

Ложные
сработки на кошек или собак ликвидируются несколькими способами. Во-первых, это
делается не крутилкой на уменьшение чувствительности, как многие думают, а
поворотом самой сферы.

Достаточно
приподнять сферу немного вверх. Тем самым вы уберете из ее видимости
поверхность земли или пола возле самого датчика.

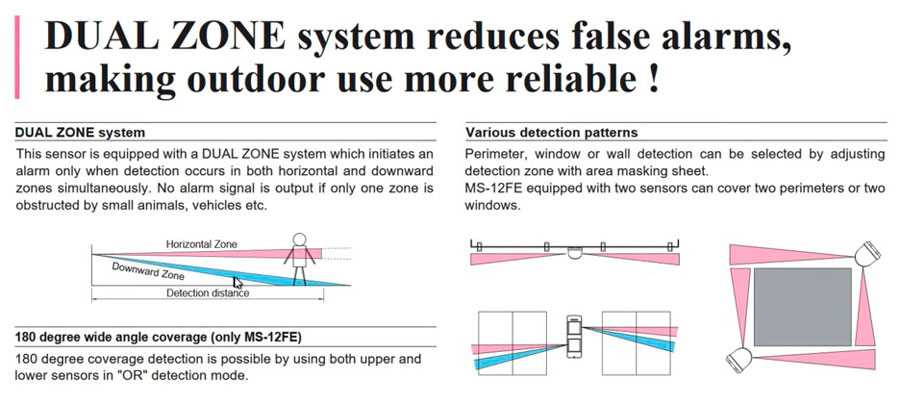

Во-вторых, можно применить двухзонные датчики, у которых в одном корпусе встроено сразу два сенсора, контролирующие независимые друг от друга области (верхнюю и нижнюю).

Только человек может пересечь их одновременно, а собака нет.

Если она, конечно, не будет ходить на задних лапах

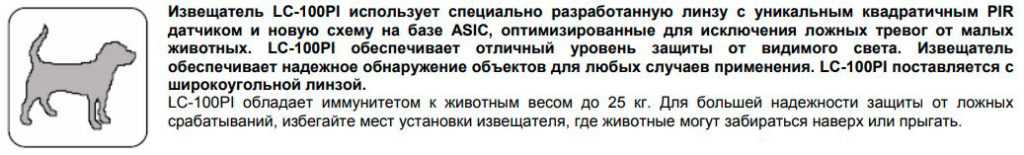

В-третьих, в некоторых девайсах есть заводские переключалки, обеспечивающие так называемый иммунитет от животных.

Переключение
режимов рассчитано на тела животных от 15кг (1-е положение) до 25кг (2-е
положение). Все что будет попадать в зону контроля меньше этих размеров, не
должно приводить к сработке.

Однако есть одно НО. Все это работает, если животное спокойно прогуливается по земле на удалении в 2-2,5м от линзы.

Если же кошка запрыгнет на дерево или крышу дома и оттуда на высоте сиганет вниз, пересекая сразу несколько зон контроля, то ложное срабатывание неминуемо.

А
если у вас дома нет ни кошек, ни собак, ни птичек, а датчик все равно
срабатывает? Тогда ищите возле корпуса девайса паутину.

Всякие
паучки, мотыльки и мухи очень хорошо раздражают сенсор, даже несмотря на малый
размер. Здесь играет роль их близость расположения от датчика.

Оптимальные характеристики для всепогодного датчика

Выбирать прибор удобнее, когда есть общее понимание характеристик. Для всепогодного датчика для улицы это:

сетевое напряжение в пределах стандартных 220–240 В;
после срабатывания осветительный прибор может гореть до 10 минут, но чтобы не растрачивать электроэнергию оптимально выбирать около 3 минут;
дальность зоны захвата в разных типах датчиков колеблется от 12 до 15 метров;
скорость срабатывания устройства от 0.5 м/сек — чем меньше скорость, тем больше вероятность, что датчик сможет уловить быстро перемещающийся объект;
угол обзора может быть вплоть до 360 градусов, если для освещения используется потолочное устройство;
всепогодный режим работы;
коммутируемый ток колеблется в пределах 1.0–1.5 А.

Чувствительность настраивается при монтаже под индивидуальные запросы клиента.

Способ определения наличия движения

Датчик определяет наличие движения, анализируя сигналы различных типов, приходящие со стороны зоны наблюдения.

Ультразвуковые устройства

Ультразвуковые датчики движения работают по принципу локатора летучей мыши – излучают ультразвук и улавливают отраженный сигнал. При его изменении происходит срабатывание.

Внутри датчика находится генератор ультразвука частотой 20–60 кГц. Отраженный ультразвук принимается приемником. При движении объектов в зоне контроля датчика частота сигнала меняется из-за эффекта Доплера. Эти изменения обрабатываются и при превышении установленного уровня вызывают срабатывание исполнительных механизмов.

Широкое применение такие приборы нашли в системах автоматической парковки, контроле «слепых» зон автомобиля и датчики заднего хода, например, Fiat 124–13, а также в помещении, в длинных коридорах и на лестницах.

Достоинства ультразвуковых датчиков:

небольшая стоимость;
отсутствие влияния погоды;
сохраняют работоспособность при высокой влажности и запыленности;
не влияет материал движущегося предмета;
прогоняют мышей – вначале после включения частые ложные срабатывания, а через некоторое время они уходят и сигналы прекращаются.

Недостатки ультразвуковых устройств:

Ультразвук вызывает дискомфорт у домашних животных. Его даже используют в качестве отпугивателя собак.
Небольшая дальность обнаружения.
Срабатывает только на быстрые движения – легко обмануть медленными. Можно настроить чувствительность так, что срабатывание будет происходить при малейших движениях тела, но при этом увеличится количество ложных сигналов.

Инфракрасные приборы

Принцип работы таких приборов основан на изменении теплового излучения при движении объектов.

Все предметы, имеющие температуру выше абсолютного ноля (-273 градуса), излучают инфракрасные, или тепловые лучи. Это излучение улавливается системой линз или зеркал, количество которых от 20 до 60. Лучи, проходя через эту систему, попадают на сенсор.

В корпусе прибора находятся два датчика, контролирующих температуру в разных зонах. При отсутствии движений на охраняемой территории сигналы одинаковые и не меняются. При движении нагретого тела, например, человека, сигналы на датчиках отличаются друг от друга, что вызывает срабатывание прибора.

Это необходимо учитывать для того, чтобы избежать мертвых зон. Например, для контроля коридора или двери, прибор необходимо устанавливать так, чтобы его лицевая часть была направлена поперек прохода.

Достоинства инфракрасного датчика:

точная регулировка зоны контроля;
на улице не реагирует на качающиеся деревья, а в помещении на занавески;
ничего не излучает во время работы и безвреден для людей и животных.

Недостатки ИК датчиков:

возможны ложные срабатывания на теплый воздух от кондиционеров и радиаторов отопления;
при попадании солнечных лучей и при осадках понижена точность работы на улице;
узкий диапазон рабочих температур – при высокой температуре тепловое излучение от людей и животных сливается с излучением от окружающих предметов, а при низкой, кожа и одежда остывают и излучение слишком слабое;
можно спрятаться от датчика за экраном или в костюме, не пропускающем тепловые лучи.

Микроволновые датчики

Принцип действия и устройство микроволнового датчика аналогичен ультразвуковому – он излучает высокочастотные электромагнитные колебания и принимает отраженный сигнал. Самая распространенная частота излучения – 5,8 гГц.

Срабатывание устройства происходит при изменении частоты отраженного сигнала. При движении объектов в зоне контроля возникает эффект Доплера и меняется частота отраженного сигнала. Эти изменения обрабатываются микропроцессором, и происходит срабатывание устройства.

Достоинства микроволновых датчиков:

контролю территории не препятствуют перегородки из диэлектрика – тонкие кирпичные стены, деревянные двери и окна без решеток;
широкий диапазон рабочей температуры;
высокая чувствительность;
несколько независимых зон контроля;
компактность.

Недостатки ВЧ датчиков:

дороже устройств других типов;
ложные срабатывания на движение вне зоны наблюдения – за окном или тонкими стенами;
СВЧ волны наносят вред здоровью, поэтому их мощность не должна, по требованиям ВОЗ (всемирной организации здравоохранения), превышать 1 мВт/см2.

Комбинированные приборы

Комбинированные устройства совмещают датчики разных видов, например, инфракрасный и высокочастотный. В таких приборах недостатки одних типов компенсируются достоинствами других.

Недостатком таких приборов является более высокая цена по сравнению с обычными устройствами.

Характеристики и особенности подключения отдельных моделей датчиков: фотореле ФР 601 и ФР 602

Современный отечественный рынок представлен широким рядом моделей фотодатчиков, рассчитанных на разные типы и условия освещения, предполагающие различные мощности ламп и наличие дополнительных функций.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601 и его более усовершенствованный аналог фотореле ФР-602. Производителем приборов является компания ІЕК. Оба вида датчиков характеризуются надежностью и простотой подключения. Различия между моделями несущественные, они работают от тока одинакового напряжения и частоты, а потребляемая мощность равна 0,5 Вт. Внешне приборы полностью идентичны.

Единственное различие заключается в максимальном сечении проводников для подключения. Модель ФР-601 рассчитана на 1,5 мм², а ФР-602 – на 2,5 мм². Соответственно, они имеют различный ток номинальной нагрузки. У фотореле ФР-601 он равен 10А, у ФР-602 – 20 А. Оба прибора имеют встроенный фотоэлемент, а регулировка допустима в пределах от 0 до 50 лк с интервалом в 5 лк.

Самыми популярными среди стандартных однофазных моделей считаются датчик ФР-601

Такие устройства можно соорудить даже в домашних условиях. Главное отличие самодельного прибора от заводского фотореле ИЭК будет заключаться в отсутствии соответствующей защиты. Этот уровень у серийных моделей равен IP44, что подразумевает защиту от пыли и влаги. Схема подключения фотореле ФР 601 и ФР-602 стандартная и простая. Служат изделия долго и выдерживают влияние температур широкого диапазона.

Среди аналогов данного устройства значится модель ФР-75А – фотореле, схема которого более сложна для изготовления в домашних условиях. Прибор менее стабилен и долговечен при практическом использовании.

Датчики движения по принципу системы реагирования

Инфракрасные

Система распознает изменение температуры. Фото реле срабатывает на тепловое (инфракрасное) излучение, создаваемое человеком, который попадает в радиус работы прибора.

Ультразвуковые

В этом случае датчик в постоянном режиме излучает звуковые волны диапазоном 20 – 60кГц. Как только появляется движущийся объект, сенсором фиксируется изменение отраженного звука, и свет включается.

Особенность: малая дальность действия; может не срабатывать, если движение медленное.

Микроволновые

Используются электромагнитные волны. Радиус действия зависит от чувствительности приемника и мощности передатчика. Даже перегородки не являются помехой в работе датчика с этой системой.

Особенность: окружающая среда не влияет на его работу.

Осторожно! Длительное воздействие электромагнитных волн на биологические объекты опасно

Комбинированные

Совмещают несколько сенсоров. Пример – инфракрасный датчик + индикатор внешнего освещения.

Осветительные приборы с различными датчиками и сенсорами отличаются по способам установки и крепления модуля. Это дает возможность поместить светильник в максимально удобном месте, отрегулировать световой поток в нужном направлении с удобным углом освещения.

Датчики движения могут располагаться:

в дополнительном корпусе, прикрепленном к светильнику;
в едином корпусе (встроенные);
отдельно от источника света (внешние).

«Угол обзора» сенсора, соответственно, угол освещения – 180-360 градусов. Выбирая светильник, надо это учитывать и заранее планировать его расположение:

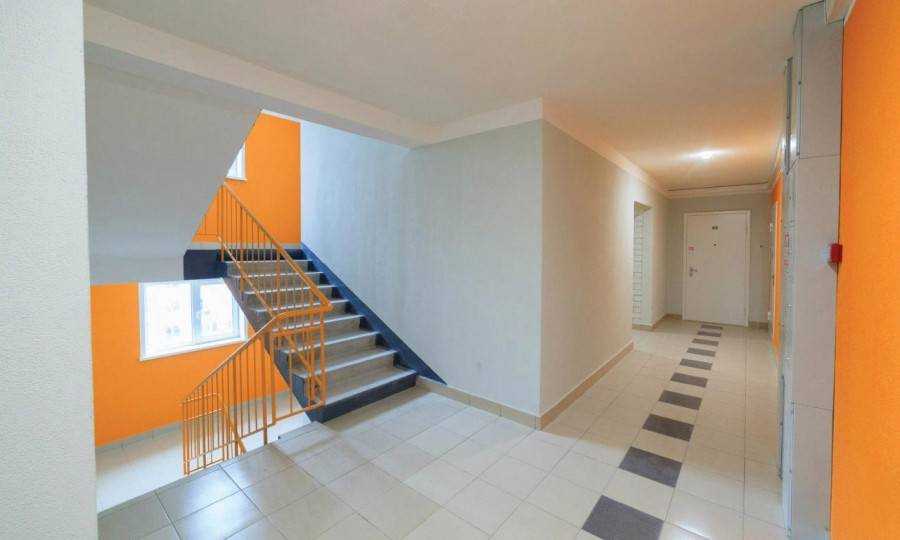

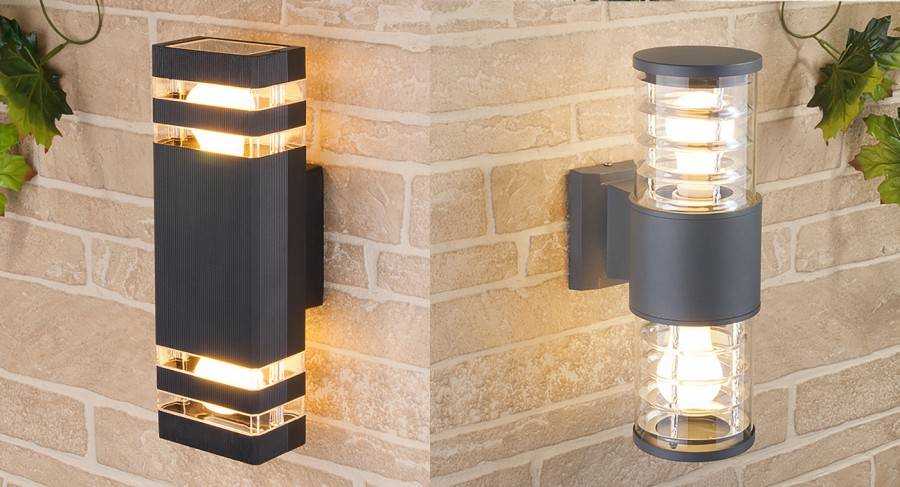

настенные (накладные) подходят для локального освещения небольших зон – лестницы, входные двери, мебель, прикроватные бра…;
потолочные освещают максимальную площадь. Их используют в кухнях, ванных комнатах, санузлах, спальнях и других местах. В этих случаях необходима дополнительная функция «присутствия»;
консольые. Крепятся на столбы для уличного освещения, на стойки типа «торшер» в жилых помещениях. Так же могут играть роль настольных ламп.
встроенные. Для установки в натяжных потолках, полках, подсветка рабочих зон в кухне…

В первом случае, лучше пригласить специалиста электрика для правильной установки и настройки изделия.

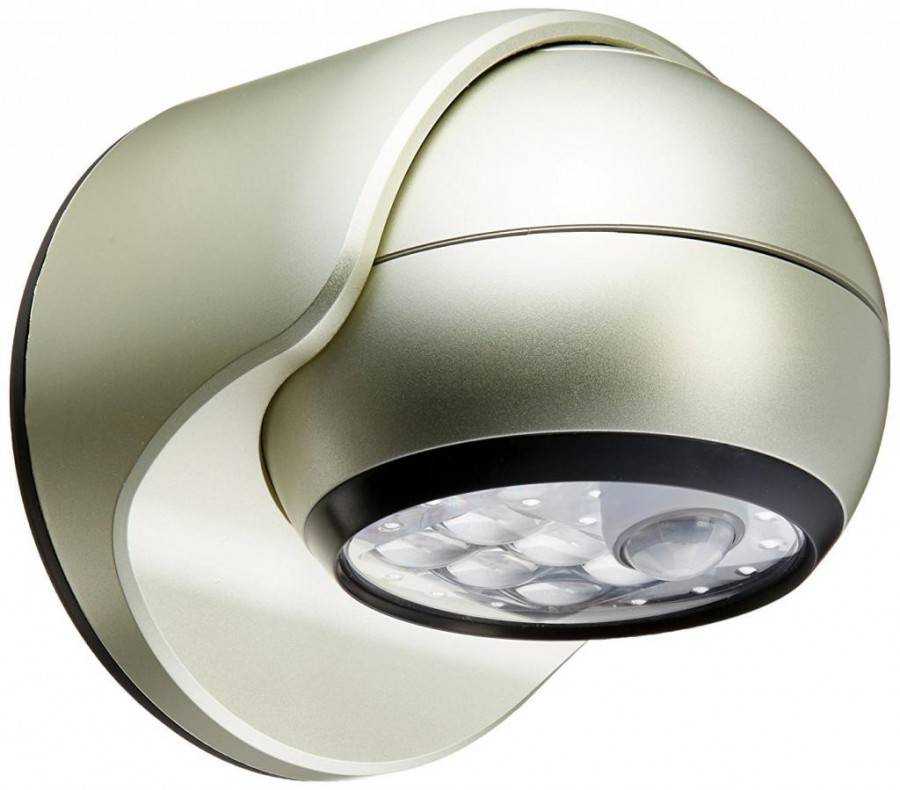

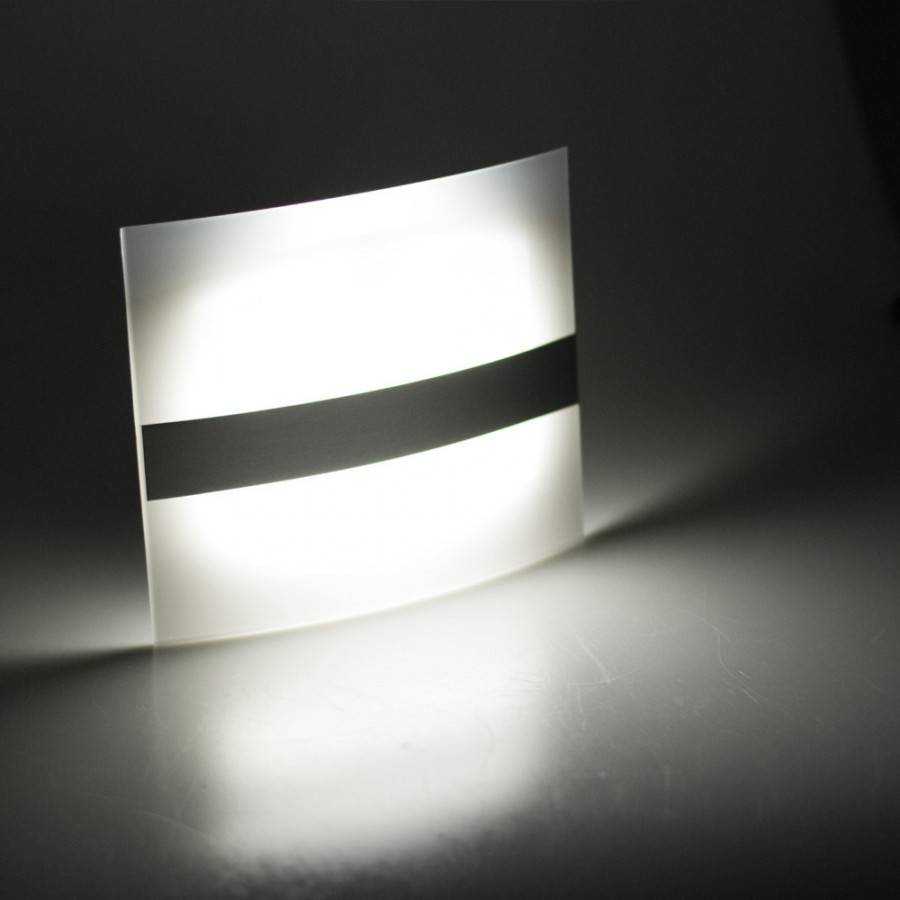

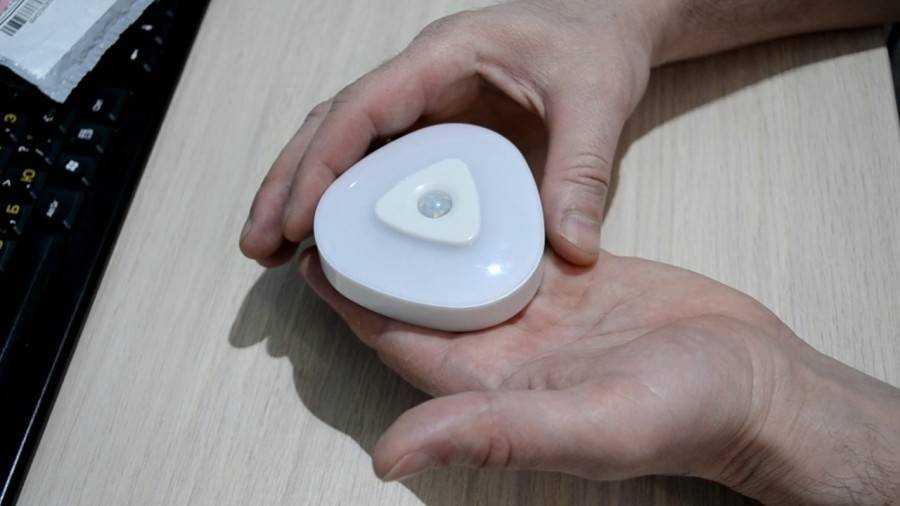

Большой популярностью пользуются беспроводные светильники – они работают автономно на аккумуляторах, батарейках или фотоэлементах (солнечные батареи).

По цвету освещения сейчас доступна такая гамма:

белый холодный. Лампы со светодиодами;
белый нейтральный. Светодиодные и галогеновые лампы;
желтый. Дают обычные лампы накаливания;
разноцветное свечение. Светодиоды, используемые для декоративного освещения.

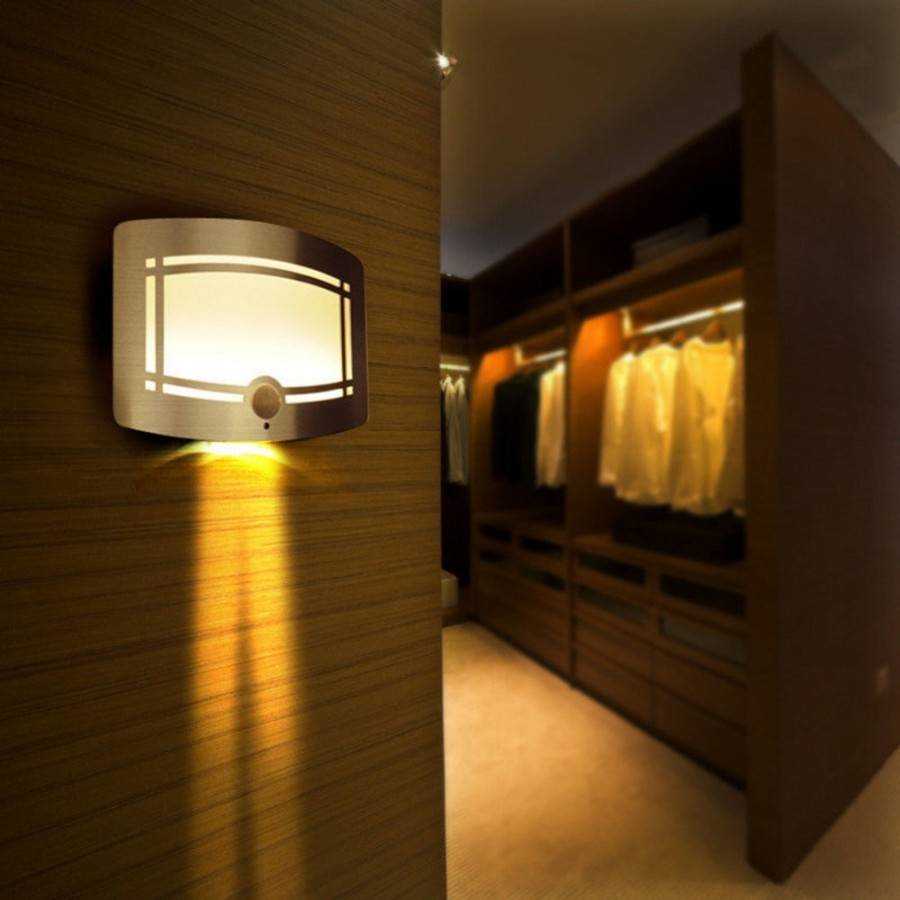

В жилых помещениях в любой зоне можно устанавливать сенсорные светильники. Это еще и элемент современного декора в оформлении интерьера.

Сказать однозначно, какой светильник с датчиком движения лучший, не возможно. При выборе надо учитывать множество факторов:

где и как будет установлен;
стоимость;
для каких целей предназначен;
какие функции будет выполнять;
какую площадь будет освещать;
способ подключения…

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

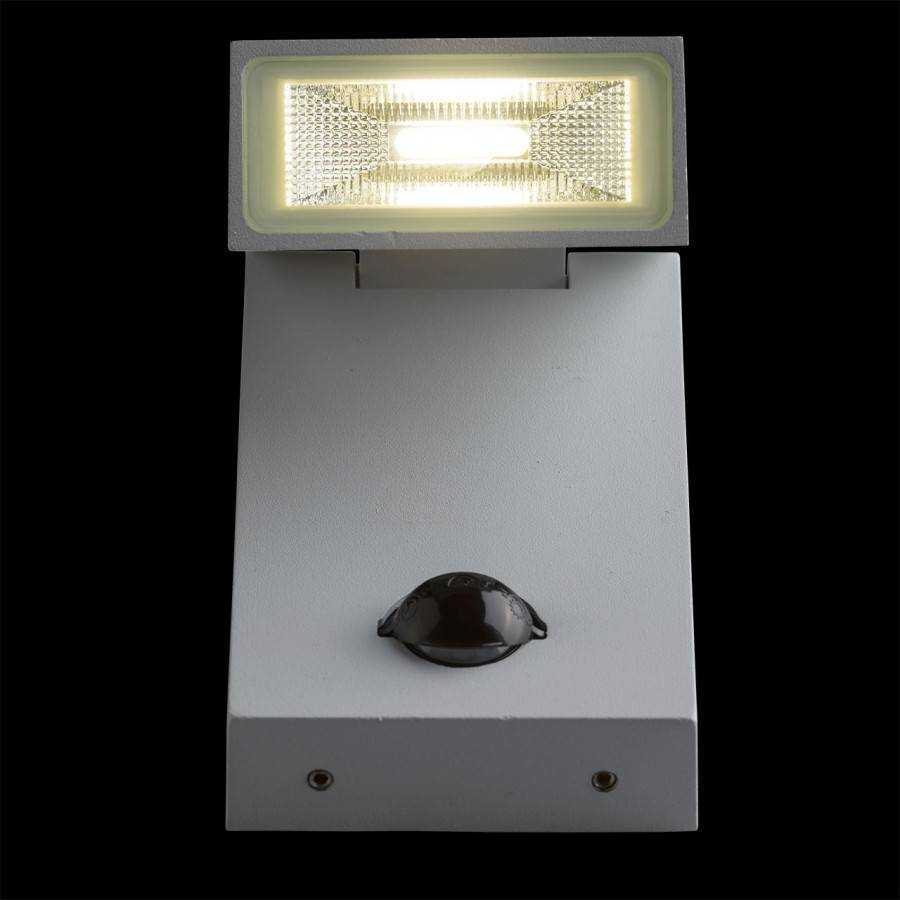

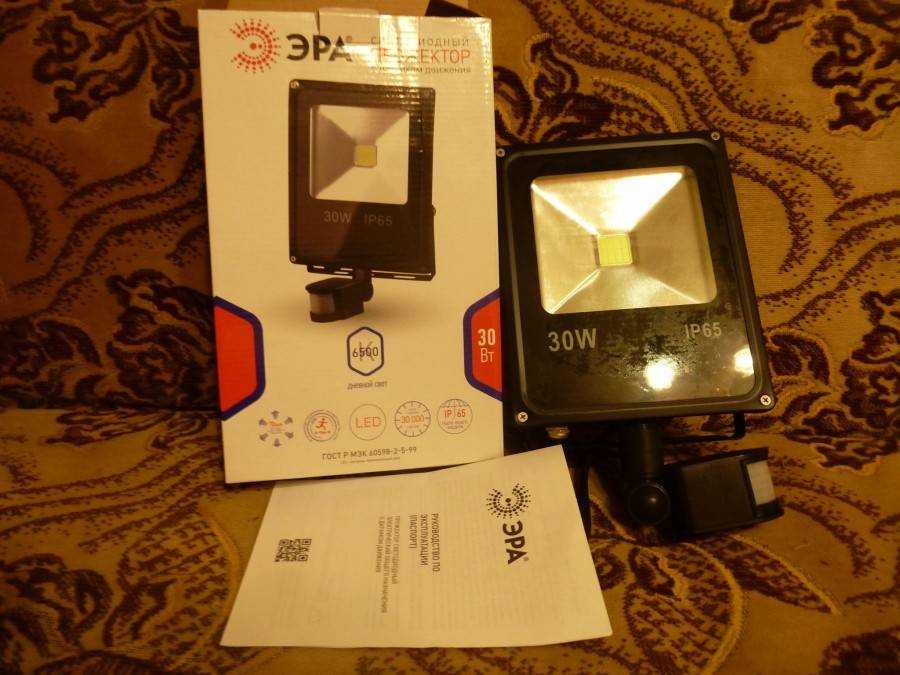

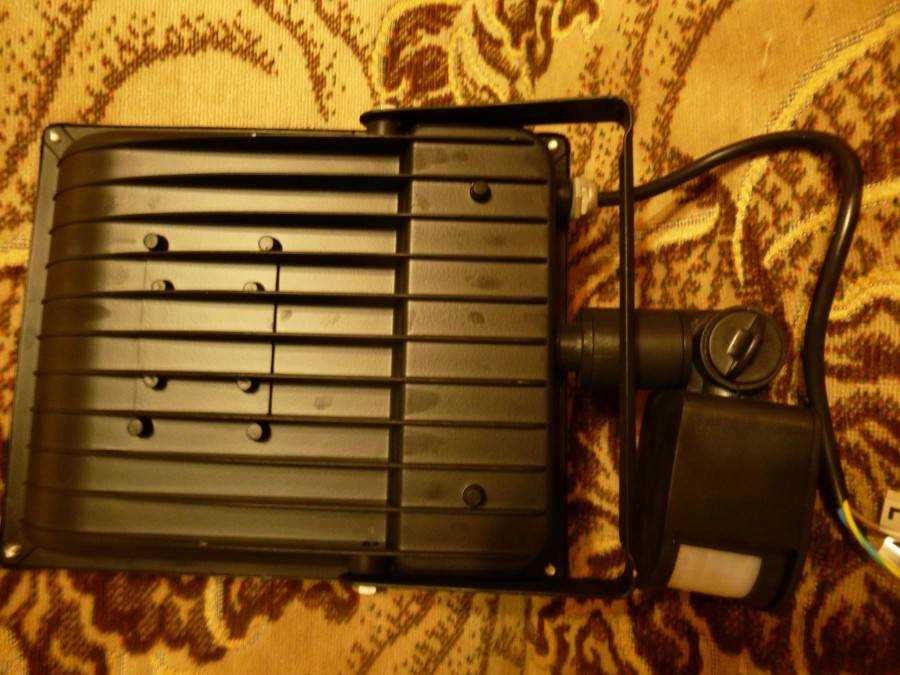

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.
