Датчик света в автомобиле что это? принцип работы реальное видео

Разрушаем МИФЫ

• Датчик дождя срабатывает от ударов капель воды.Нет. Работа датчика основана на оптоэлектронном измерении.
• Ночью датчик дождя бессилен.Нет. Наружное освещение не влияет на работу системы, поскольку она использует собственные инфракрасные источники света.
• Можно распрощаться с датчиком при замене ветрового стекла.Нет. Производители стекол предусматривают в слое тонировки или шелкографии окошко. Монтаж старого датчика на новое стекло возможен, но при соблюдении технологии, а после установки нужно проверить корректность работы датчика .
• Зимой датчик барахлит.Нет. На снег датчик может реагировать некорректно. Но на капельки воды от растаявших снежинок реакция будет правильной. Хуже всего, если место установки датчика покрыто коркой льда. В этом случае лучше ­перейти на ручное управление стеклоочистителями.
• Датчики дождя на всех автомобилях работают одинаково.Нет. За адаптацию датчика дождя к автомобилю отвечает автопроизводитель. При этом не всегда выполняется полный комплекс доводочных работ со всеми возможными типами стекол (атермальными разных цветов, снабженными электрообогревом, с тонированной полосой в верхней части). При каких-то вариантах возможна чуть менее корректная работа датчика. Почти всегда в автомобилях есть ручная подстройка чувствительности датчика. И только на некоторых автомобилях эта функция программно отключена.

Понравилась заметка? Подпишись и будешь всегда в курсе!

Устройство датчика света

Конструкция компонента и всей системы довольно простое. Если такая опция присутствует в базовой комплектации автомобиля, то он располагается в специальной выемке перед лобовым стеклом. В корпусе датчика находится светодиод и светочувствительные элементы. Датчик соединен с блоком управления, реле и контактами включения габаритов и ближнего света.

Переключатель управления освещением нужно выставить положение AUTO, чтобы система работала в автоматическом режиме.

Переключатель системы освещения. Положение AUTO

Специальные фотодиодные фильтры распознают дневной и электрический свет. Очень удобно, например, при въезде в тоннель или крытую парковку. Также можно настроить время затухания фар после выключения зажигания или при нормальном освещении.

Преимущества и недостатки датчиков света

По большому счёту, у датчиков света достоинство всего одно, но очень важное: они позволяют водителю полностью сосредоточиться на дорожной обстановке и не отвлекаться на щёлканье переключателями. В сложных условиях плохой видимости это чрезвычайно важный плюс, благодаря которому датчики, возможно, уже спасли не одну жизнь

Что касается минусов, то к ним можно отнести разве что пресловутый человеческий фактор. Привыкнув к вождению с датчиками света, человек забывает переключать фары и включать габариты, если приходится садиться за руль обычной машины.

Кроме того, выход электронного устройства из строя может некоторое время оставаться незамеченным, и водитель какое-то время движется по дороге с выключенными огнями. Однако очевидные преимущества «умного» устройства позволяют пренебречь перечисленными недостатками. В целом же наличие датчиков света делает вождение гораздо более безопасным и приятным.

Устройство и конструктивные особенности

Изначально для определения степени осадков использовалась простая схема от американских производителей. На лобовом стекле устанавливались специальные пленки, которые проводили сопротивление, а измерительная система анализировала изменение параметров. Если сопротивление падало – автоматически включались в работу щетки. Но конструкция имела ряд недостатков, поскольку срабатывала от большого количества ложных факторов, включая прилипших к стеклу насекомых.

В начале 80-х годов конструкторы стали разрабатывать устройства, состоящие из светодиодов и фотодиодов, которые реагируют на изменение угла преломления света. Это позволило увеличить точность измерений и снизить количество ложных срабатываний.

Принцип действия датчика

Датчик определения осадков представляет собой корпус, внутри которого находится плата и оптические элементы. Основные компоненты устройства:

• фотодиод;
• два светодиода;
• датчик света (при наличии);
• блок управления.

В момент обнаружения повышенного уровня осадков датчик генерирует управляющий сигнал для включения стеклоочистителей, а также управляет интенсивностью их работы.

Характеристики

Выбор приборов, которые работают от электросети, обязательно основывается на их технических характеристиках. В частности, рассматривают светочувствительность сенсора, мощность контактов, рабочую зону фотореле и показатели относительно источника питания.

Так, можно выделить 7 основных характеристик:

1. Чаще сенсоры подключают к сети с напряжением в 220 В и частотой 50 Гц. Реже встречаются приборы с источником питания в 12 или 24 В. Для них дополнительно нужно подключать преобразователь напряжения.
2. Коммутационная способность. К фотореле может быть подключено несколько осветительных приборов. Показатель предельной мощности датчика вычисляют исходя из суммарного потребления тока лампами.

Коммутационная способность

1. Порог включения измеряют в люменах. В паспорте сенсора изготовитель указывает диапазон, в котором возможна регулировка.
2. Задержка включения и отключения света также указывается в документации.
3. Мощность потребляют не только осветительные приборы, но и сам датчик. Производитель сообщает о пассивных и активных показателях. Например, ночью это около 5 Вт, а днем до 1 Вт.

Степень защиты (IP) важна как для уличных сенсоров, так и устанавливаемых внутри здания. В любом случае минимум должен быть IP 22. Также при выборе рассматривают габариты приборов, способы установки и подключения, рабочие температуры. Для моделей с выносным датчиком имеет значение допустимая длина кабеля.

Прибор с выносным датчиком

Описание датчика света

Итак, что такое датчик света, для чего он используется в автомобиле и в чем заключается его принцип работы? Для начала рассмотрим описание устройства.

Предназначение, местонахождение и принцип работы

Световые контроллеры предназначены для автоматической активации света оптики при наступлении темноты или движении по неосвещенным участкам дороги. Когда на улице становится темно, контроллер сам активирует габаритные они, а также ближнее освещение. То же самое касается и поездок в тоннеле — при въезде датчик включит фонари, а при выезде из тоннеля — отключит их.

Контроллер света с проводкой для подключения

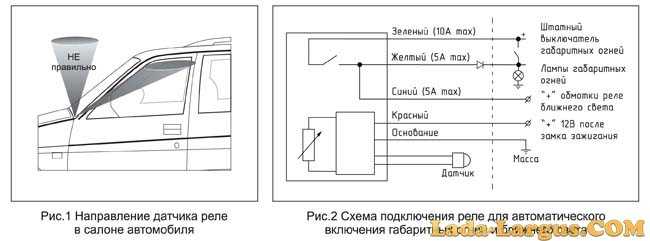

Как работает датчик? В соответствии со схемой, принцип функционирования девайса довольно простой. В устройстве используется специальный фотоэлемент, предназначенный для измерения освещения вокруг транспортного средства.

Для обработки сигналов фотоэлемента используется управляющий модуль, а непосредственно функцию активации и отключения освещения выполняет реле. Фотоэлемент производит измерение света в двух зонах — вокруг транспортного средства, а также конкретно перед ним. Такой принцип позволяет исключить возможные ложные срабатывания.

При необходимости автовладелец в любой момент сможет произвести регулировку устройства, чтобы девайс активировал оптику при определенном снижении степени света. Иными словами, водитель может выставить определенный порог срабатывания. Сам по себе контроллер срабатывает вольно быстро — когда освещенность улицы снижается до указанного порога, для активации оптики потребуется не более двух секунд. Что касается отключения, то для этого требуется не меньше шести секунд.

Управляющий модуль, осуществляющий функцию обработки импульсов, при уменьшении освещенности на дороге передает соответствующий сигнал на реле. На модуле имеется специальный болт, использующийся для регулировки чувствительности контроллера. Само реле напрямую подключено к проводке управления оптикой. Что касается места расположения, то оно может отличаться в зависимости от авто. Как правило, устройства устанавливаются в салоне авто, под лобовым стеклом. Также его монтаж возможен на центральной консоли либо на зеркале заднего вида.

Фотогалерея «Место расположения контроллера»

1. Место монтажа под лобовым стеклом

2. Фоточувствительный элемент на центральной консоли

3. Датчик света на зеркале заднего вида

Разновидности

В настоящее время производители выпускают множество моделей машины, которые изначально комплектуются контроллерами такого типа. Устройство может функционировать не всегда, так как при необходимости автовладелец может его отключить.

По разновидностям эти устройства можно разделить на два вида:

1. Универсальные контроллеры. Их монтаж возможен в соответствии со схемой на любую модель транспортного средства в силу универсальности устройства и способе его подключения.
2. Модели для определенных транспортных средств. То есть предназначенные для конкретной модели авто (автор видео — Евгений офф).

Что касается отличий, то их практически нет. Единственно различие заключается в том, что универсальные девайсы не комплектуются селектором с положением «Auto», который можно установить на подрулевой переключатель.

Однако следует отметить, что существуют и типы контроллеров:

1. Для ближнего освещения, используются только для выполнения этой функции.
2. Для активации габаритных огней, как правило, такие девайсы применяются для подсветки грузовиков. Они не будут функционировать в светлое время суток, а также при активации оптики. Но когда на улице станет темно, автомобиль сам начнет светиться.
3. Устройства салонного типа. С помощью таких девайсов можно произвести регулировку уровня освещенности в салоне машины.

Характерные неисправности и способы их устранения

Какие неполадки могут произойти в работе датчиков:

1. Выход из строя фоточувствительного элемента. Такая ошибка приведет к неработоспособности девайса, а заменить сам чувствительный компонент может быть проблематично. Как правило, при таких неисправностях устройство просто меняется на новое.
2. Выход из строя управляющего модуля. Также неприятная проблема, поскольку она чревата полной заменой блока управления, если его не удастся отремонтировать.
3. Поломка реле. Наименее затратный вариант. Поскольку само реле не может работать вечно, рано ли поздно оно в любом случае выйдет из строя, для решения проблемы этот элемент нужно просто поменять.
4. Повреждения проводки. При такой проблеме нужно прозванивать электроцепь и икать обрыв или пробой провода, поврежденные участки подлежат замене (автор видео — канал KingSyze911).

Устройство и принцип действия

Когда на светочувствительную деталь (фотоэлемент), входящую в схему фотореле, попадает свет, ее сопротивление изменяется, после чего через регулировочную схему на запускающий транзистор поступает сигнал. Роль фотоэлемента обычно играет фоторезистор, фотодиод или фототранзистор, но в зависимости от сложности устройства могут попадаться и фотосимисторы, фототиристоры. Транзистор подключен к реле, которое коммутирует нагрузку, то есть замыкает контакты подсоединенных к датчику лампочек.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

• В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
• Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором – происходит активизация дальних фар.

Устройство собственного производства

На просторах Интернета можно найти разнообразные методы для сборки датчика присутствия. Главным элементом для его изготовления является схема датчика, которая может быть представлена следующим образом:

1. Подстроечный резистор.
2. Питающий элемент, в качестве которого может выступить блок питания.
3. Реле.
4. Транзистор и фотоэлемент.

Все необходимые детали можно приобрести в специализированном магазине. Однако собранный прибор по частям собственными руками обойдется гораздо дороже, чем готовое изделие (только реле имеет стоимость примерно 300 р.). Таким образом, целесообразнее купить датчик движения, стоимость его будет варьироваться в пределах 450 руб., чем потратить на его изготовление в два раза больше денежных средств и собственных усилий.

Датчики, позволяющие определить наличие присутствия объекта в пространстве, являются весьма выгодным вложением. Обеспечивая комфорт и безопасность, они также позволяют своим владельцам снизить затраты денежных средств на электроэнергию. Срок окупаемости данного прибора обычно не превышает двух с половиной лет. Кроме того, такое устройство выведет ваше помещение на новый этап обустройства и сделает его более современным.

Монтаж и подключение фотореле для уличного освещения

Работы по монтажу фотореле можно разбить на три этапа: выбор и подготовка места для установки, монтаж и настройка прибора.

Выбор места установки датчика освещённости

Для нормальной работы системы наружного освещения в автоматическом режиме с использованием фотореле при выборе места его установки необходимо, чтобы:

1. Лучи солнца в утренний период (по возможности) попадали бы на фотоэлемент устройства.
2. Место должно быть удобно в обслуживании для выполнения профилактических работ и прочих мероприятий, необходимых при использовании прибора.
3. Фотореле должно быть надёжно закреплено в месте установки, это обеспечит безаварийную эксплуатацию всех наружных электрических сетей.

Установка фотореле на фасаде здания с использованием монтажного кронштейна

Монтажные работы

Последовательность и характер монтажных работ зависят от варианта установки фотореле для уличного освещения и его конструкции. При использовании моделей «ФР-601», «ФР-602» или их аналогов работы выполняются следующим образом.

Иллюстрация	Описание действия
На выбранном месте установки размечаются и готовятся отверстия для установки кронштейна крепления прибора.

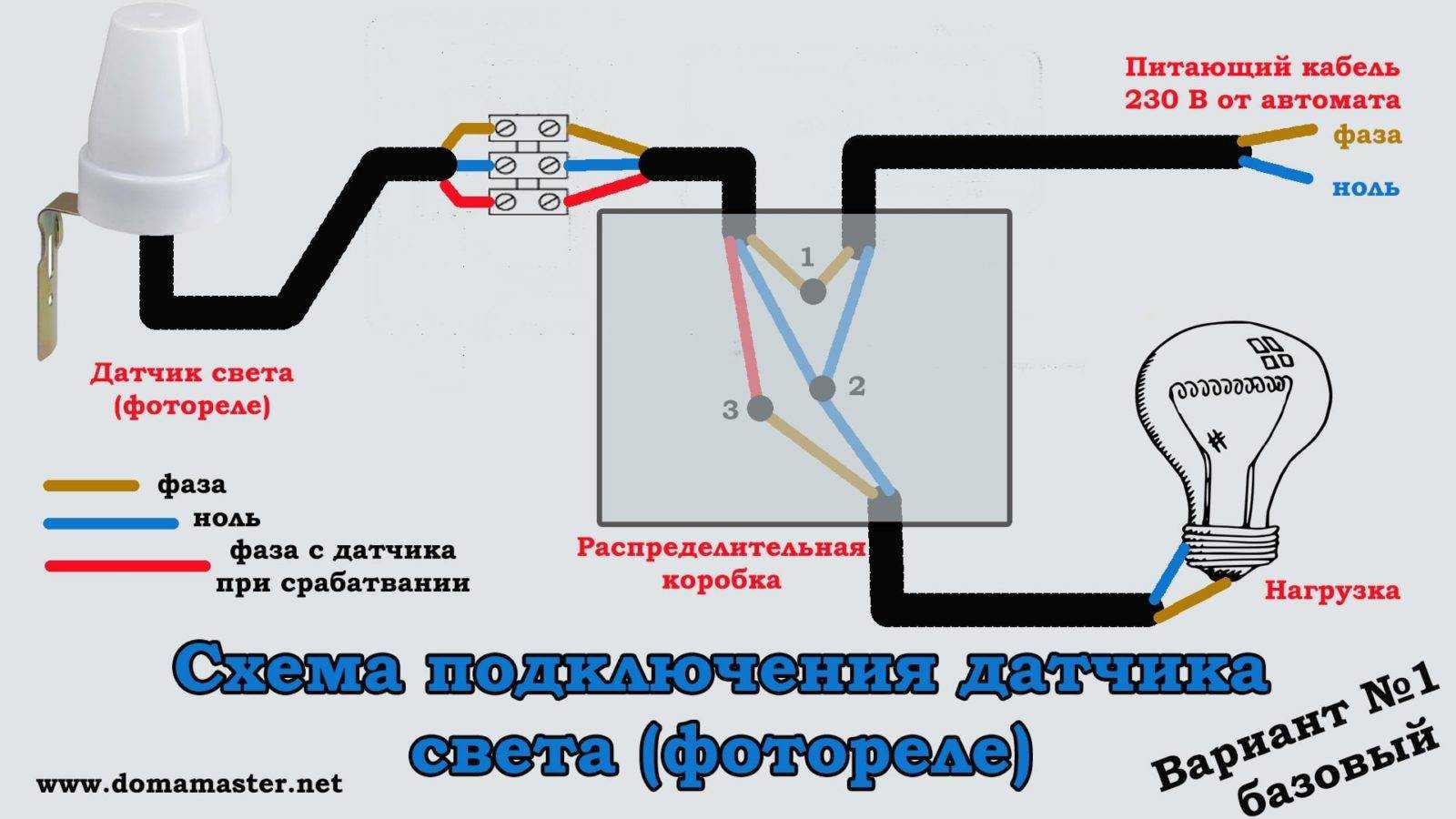

К фотореле подключаются провода в соответствии со схемой подключения прибора.
Фотореле устанавливается в подготовленных местах крепления.
Открывается распределительная коробка, от которой запитан светильник (светильники) наружного освещения и в фазный провод, идущий к источникам света, подключаются провода, идущие от фотореле.
Места соединений изолируются, распределительная коробка закрывается.

При монтаже фотореле в электрическом шкафу с выносным датчиком крепление осуществляется на ДИН-рейку, а фотоэлемент устанавливается снаружи здания. Расстояние от реле до выносного датчика регулируется максимально допустимым размером соединительных проводов, идущих комплектно с прибором.

Настройка датчика освещённости

Отдельные модели датчиков освещённости идут с предустановленными настройками, поэтому в процессе эксплуатации не предусматривается их регулировка (это касается наиболее бюджетных устройств). Для моделей, имеющих в своей конструкции подстроечные элементы, перед началом использования необходимо выполнить их настройку. Наиболее простой вариант регулировки − это наличие поворотных регуляторов, поворачивая которые в ту или иную сторону, можно добиться нужного результата.

У более сложных и дорогих моделей на наружной панели выставлены значения освещённости, соответствующие порогам срабатывания фотореле. Один из вариантов размещения регуляторов работы комбинированного фотореле с датчиком движения

Можно ли установить своими руками

ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.

Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.

Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.

Если берете машину отечественного производства или авто в котором даже в «высоких» комплектациях нет такого датчика — то тут немного посложнее, вам нужно будет покупать и настраивать еще и плату.

Однако «не так страшен черт как его малюют» — по сути, датчик света это выключатель который размыкает электрическую цепь, которая идет на фары. Именно в разрыв и нужно ставить. Правда придется искать место куда закрепить сам фотоэлемент, однако, это вопрос уже второй.

Лично у меня знакомые ставили на ВАЗ 2110 за пару часов, не спеша. Также на форумах есть много информации по правильной установке и размещению самого фотоэлемента.

Вот такая статья получилась, думаю, теперь вы знаете — что это такое. А на этом буду заканчивать, всем пока – искренне ваш АВТОБЛОГГЕР.

(7 голосов, средний: 4,43 из 5) Источник

Принцип работы, устройство

Принцип работы датчика света довольно прост – имеется фотоэлемент, измеряющий освещение вокруг автомобиля, блок управления, обрабатывающий сигнал фотоэлемента, и реле, которое непосредственно производит включение-выключение света.

Обычно фотоэлемент производит замеры в двух зонах – общее освещение вокруг автомобиля и освещение непосредственно перед ним. Это практически полностью исключает ложные срабатывания, к примеру, при движении днем по затененному участку, фотоэлемент не подаст сигнал на включение освещения, а вот при въезде в тоннель – свет обязательно включиться.

Чувствительность датчика обычно можно регулировать, что дает возможность срабатывать ему при определенном снижении степени освещенности. То есть, можно задавать порог срабатывания датчика.

Видео: Датчик света в автомобиле — что это и как работает?

Срабатывание датчика – достаточно быстрое, при снижении освещенности до заданного порога габаритные огни и ближний свет фар включаться уже через 1-2 секунды. А вот отключение выполниться не так быстро – свет отключится по прошествии не менее 6 секунд.

Блок управления обрабатывает сигнал, идущий от фотоэлемента, и при снижении освещенности, он подает команду на включение света на реле. Именно на этом блоке и располагается регулировочный винт, которым задается чувствительность фотоэлемента.

Реле же, входящее конструкцию просто обеспечивает включение фар. Оно подключено к проводке, запитывающей габаритные огни и ближний свет фар.

Многие водители, на авто которых установлено данное устройство, отмечают его положительные качества и удобство.

Где находится датчик дождя и света

По сути, датчик дождя и света это действительно один электронный блок, который располагается в держателе  внутреннего  зеркала заднего вида, на лобовом стекле. Его функции, в общем-то, весьма просты. Это включение и выключение фар, а так же управление дворниками, которые на современных авто, могут работать в семи режимах. Так же в ряде случаев, датчик дождя способен активировать омыватель лобового стекла.

В принципе, этот прибор не делает чего-то, что не смог бы сделать сам водитель. И раньше именно водитель включал фары, когда темнело, и запускал очистители лобового стекла, когда стекло заливала вода и ухудшалась видимость. Но, развитие автомобилестроения движется в сторону повышения комфорта езды, а так же ее безопасности, ведь для включения фар или дворников, так или иначе, пусть на долю секунды, приходилось отвлекаться. А на высокой скорости, это  может быть чревато. Кроме того, у водителя бывает, физически нет времени, чтобы включить свет или дворники, а пока он освободится, произойти может всякое. Вот и выходит, что датчик освещенности и дождя, это не только комфорт, это еще и безопасность, пусть и в меньшей степени. Поэтому, когда люди говорят, что установка такого датчика, это чистый маркетинг и еще один способ содрать деньги с бедных покупателей, они не совсем правы. Ведь, езда на автомобиле старого образца, радикально отличается и по комфорту, и по легкости и безопасности, от езды на современной машине. Другое дело, что при одном и том же качестве, старые модели бывают гораздо надежнее и дешевле в обслуживании.

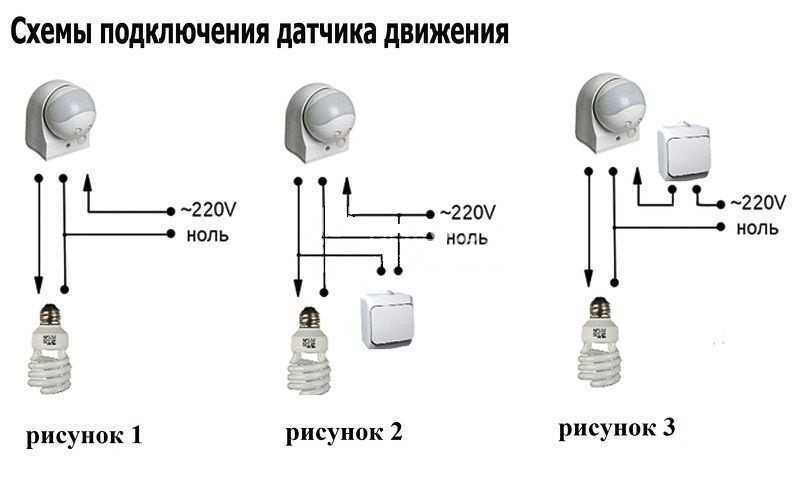

Внешний вид датчика движения.

Назначения выходов датчика:

1. Красный нужен для подведения нагрузки

2. Синий, может быть зеленым, это ноль

3. Коричневый (черный) – датчик питания.

Если убрать белый корпус, то под ним увидим схему датчика, расположенную на печатной плате.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

В датчике расположено реле DE3F-N-A на 24 VDC. Ток контактов 10А. Это значение определяет максимальную нагрузки, на которую способен датчик. То есть, 10 на 220, будет 2,2кВт. Точно также заявлено в инструкции.

Но мое мнение: к этому датчику, не стоит подключать больше 4 ампер. Все, что выше, только через промежуточный пускатель.

Режимы работы

Умные фары Adaptive Front Lighting System, установленные в современных автомобилях, работают в одном из следующих режимов:

1. Движение в городе. Работает на скорости до 50 км/ч. Световой пучок светит близко и отличается большой шириной. Такой режим работы фар направлен на максимальное освещение прилегающих тротуаров.
2. Движение по автомагистрали. Машина движется по магистрали, как правило, на одинаковой скорости, в одной полосе. Световой пучок имеет вытянутую форму.
3. Движение в тумане. Режим освещения, который включается при движении в условиях плохой видимости.
4. Освещение на поворотах. Работает на скорости до 70 км/ч. Световой пучок, в зависимости от угла поворота, отклоняется в сторону.
5. Адаптивное освещение при поворотах. Работает при движении машины на скоростях от 0 до 250 км/ч. Главное отличие заключается в том, что пучок света максимально освещает полосу движения машины и практически не затрагивает «встречку».
6. Адаптивное управление дальним светом. Этот режим работы автомобильных фар включается только на транспортных средствах, оборудованных дополнительной камерой для фиксирования движения встречных машин. Принцип действия основан на 2 разных способах. При первом световой пучок принимает оптимальную форму, предотвращая ослепление водителей, которые находятся за рулём встречных машин. Второй способ заключается в изменении геометрии пучка благодаря специальной шторке, затемняющей свет фар.

Установка датчика

Разглядим, как производится установка датчика света на автомобиль. Для начала разберем монтаж устройства на Volkswagen Polo Sedan. Для этих авто имеется датчики с новым селектором, что устанавливается вместо штатного.

Итак, сперва направляться выбрать местом для установки фотоэлемента. Кое-какие устанавливают его на лобовое стекло за зеркалом заднего вида, другие же размещают его на передней панели около лобового стекла. Наряду с этим необходимо понимать, что фотоэлемент не должен чем или прикрыт, в противном случае его работа будет некорректной.

Потом проводка фотоэлемента прокладывается так, дабы она не провисала и не попадала в поле зрения, финиш ее необходимо завести вовнутрь панели к месту размещения штатного селектора.

Селектор извлекается и от него отсоединяется фишка с проводкой. К новому селектору подключается блок управления фотоэлементом и фишка с проводкой. На этом подключение закончено, и селектор устанавливается на место.

Потом производится проверка работоспособности датчика.

Видео: Датчик света на Polo Sedan

Универсальный датчик не имеет селектора, исходя из этого по окончании его установки датчик будет трудиться неизменно, что не весьма комфортно. В наборе у него идет лишь фотоэлемент, блок управления и реле.

Установка всех элементов производится, как и обрисовано выше – фотоэлемент крепится на стекло, а блок управления и реле заводится под панель. Но врезку в проводку тут нужно будет выполнять самому. Для этого с датчиком постоянно идёт схема.

Отклоняться от данной схемы не рекомендуется, в противном случае это может привести перегоранию блока управления.

Дабы убрать таковой недочёт, как постоянная работа датчика, возможно в проводку, от которой запитывается блок управления, врезать клавишу включения и вывести ее на панель. Это разрешит возможность использовать датчик света лишь при необходимости.

Датчик света

в — датчик фронтального света; г — датчик внешнего освещения.1 — световод с линзой; 2 — световод со светофильтром.

В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, габаритные огни и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.

Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.

Зоны реагирования датчиков света:

Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик. Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.

Взаимодействие датчиков света и дождя с другими системами автомобиля

1. Стеклоочистители. Если на стекле появились капли дождя, автоматика задействует стекло­очистители, а если капли не удаляются с одного прохода, включаются стеклоомыватели.
2. Наружная светотехника. По сигналу датчика освещенности светотехника переходит из режима дневных ходовых огней в режим ближнего света.
3. Внутренняя подсветка. Датчик освещенности управляет яркостью всех элементов подсветки салона и панели приборов.
4. Система комфорта. При первых каплях дождя автоматика закрывает стёкла и люк в крыше, позволяя водителю не отвлекаться от управления автомобилем.
5. Мультимедийная система. Датчик освещенности, отслеживая количество наружного света, выдает мультимедийной системе сигнал на изменение яркости экрана.
6. Климат-контроль. По команде датчика дождя климат-контроль подсушивает воздух, включая кондиционер и направляя воздух на стёкла во избежание запотевания. Датчик внешнего освещения регистрирует интенсивность солнечного излучения, попада­ющего сквозь ветровое стекло, и сообщает о корректировках блоку управления климат-контролем.
7. Head-Up-дисплей (HUD). Яркость дисплея регулируется по сигналу датчика освещенности.
8. Система автоматической просушки тормозных механизмов. По сигналу датчика дождя насос антиблокировочной системы кратковременно и не более чем на 2 бара поднимает давление в тормозных контурах. Тормозные цилиндры подводят колодки, и они касаются враща­ющихся тормозных дис­­ков, удаляя с них влагу и грязь.

Принцип работы

Работа датчика света основана на способности некоторых элементов изменять свое сопротивление при воздействии света. Светочувствительные элементы, используемые в качестве датчиков освещения, можно разделить на 2 вида:

• фотодиоды. При попадании световых лучей на чувствительную область на выводах фотодиода изменяется сопротивление, что позволяет определять уровень освещенности;
• фототранзистор – оптоэлектронный полупроводник, предназначение которого не отличается от обычного транзистора. Напомним, что транзистор, как и реле, используется в качестве электронного ключа со слаботочным управлением силовыми выводами. В транзисторе ток между коллектором и эмиттером протекает лишь при подаче тока на вывод базы. В фототранзисторе вывод базы доступен световому излучению. Попадание лучей на чувствительный элемент генерирует ток на выводе базы, что позволяет использовать фототранзистор в качестве исполнительного устройства для автоматического включения потребителей.

Особенности применение в автомобиле

Датчик света в автомобиле используется не только для удобства водителя, но и для повышения уровня безопасности дорожного движения. В дневное время суток водителю больше нет необходимости отвлекаться на включение фар при въезде в туннели либо затемненные участки дороги. Фоточувствительный транзистор управляет освещением в автоматическом режиме. При этом функция ручного включения и выключения сохраняется.

Если в дневное время с работой датчика все понятно, то как быть ночью при движении встречных авто и проезде фонарей дорожного освещения? Ведь датчик, среагировав на появление света, не должен выключить фары автомобиля. Именно поэтому узкого диапазона реакции на свет недостаточно. Вектор чувствительности к световым лучам расположен в двух направлениях: фронтальном и вертикальном. Это позволяет точно оценивать уровень освещения. В некоторых автомобилях чувствительный элемент направлен в салон, что также позволяет нивелировать влияние переменных факторов.

Датчик освещения в автомобиле часто совмещен с датчиком дождя и располагается вверху лобового стекла. Также может быть установлен перед ветровым стеклом по центру торпеду.

Дополнительные функции

При этом использование умного датчика света позволяет реализовать не только автоматическое включение/выключение ближнего света, но и адаптацию осветительных приборов под изменяющиеся условия. Ярким примером таких возможностей является управление дальним светом. Для предотвращения ослепления водителей, при регистрации свечения фар встречного авто датчик автоматически выключит дальний свет. В некоторых типах систем можно настроить включение габаритных огней и ближнего света фар в зависимости от степени освещенности. Габариты будут автоматически включаться даже в дневное время, но в пасмурную погоду.

Недостатки

Причислить минусы автоматизированного управления светом фар к недостаткам самой системы было бы неправильно. Все они связаны с особенностью работы человеческого сознания. После привыкания к работе датчика света водители, пересаживаясь на автомобили без электронного помощника, могут забыть вовремя включить фары. Опасность в таком случае не столько в получении штрафа, сколько в повышении риска возникновения ДТП. Подобная ситуация может случиться, если вовремя не заметить поломку датчика. Проверить работоспособность светочувствительного элемента можно даже в дневное время. Для этого достаточно перевести включатель света в положение Auto, а затем накрыть место датчика ветошью, сымитировав тем самым наступление сумерек.

Разновидности

Как и многие другие системы, автомобильный сенсор освещения встречается в нескольких разновидностях. Некоторые из них доступны для приобретения и самостоятельной установки, когда другие встречаются лишь в заводской комплектации транспортного средства:

• Стандартный сенсор можно приобрести по доступной цене и установить своими силами. Закрепление датчика происходит в салоне перед лобовым стеклом автомобиля с последующим подключением реле и электропроводки. В функционал входит регулировка режима и интенсивности работы передних фар транспортного средства.
• Встроенный датчик освещенности чаще встречается в дорогих иномарках, где выполняет широкий перечень функций. Помимо стандартных задач по включению и настройке фар, устройство может регулировать освещение внутри салона и на приборной панели.
• Комбинированный датчик света и дождя относится к самым дорогим моделям автомобильных сенсоров, объединяя в себе функции по контролю освещения и работы стеклоочистителей. Сенсор дождя фиксирует выпадение осадков посредством фотодиодов и фотоэлементов, давая команду щеткам начинать протирание лобовых стекол. В зависимости от интенсивности осадков, сенсор может активировать и фары, реагируя на плотный дождь или снег.

Датчик дождя

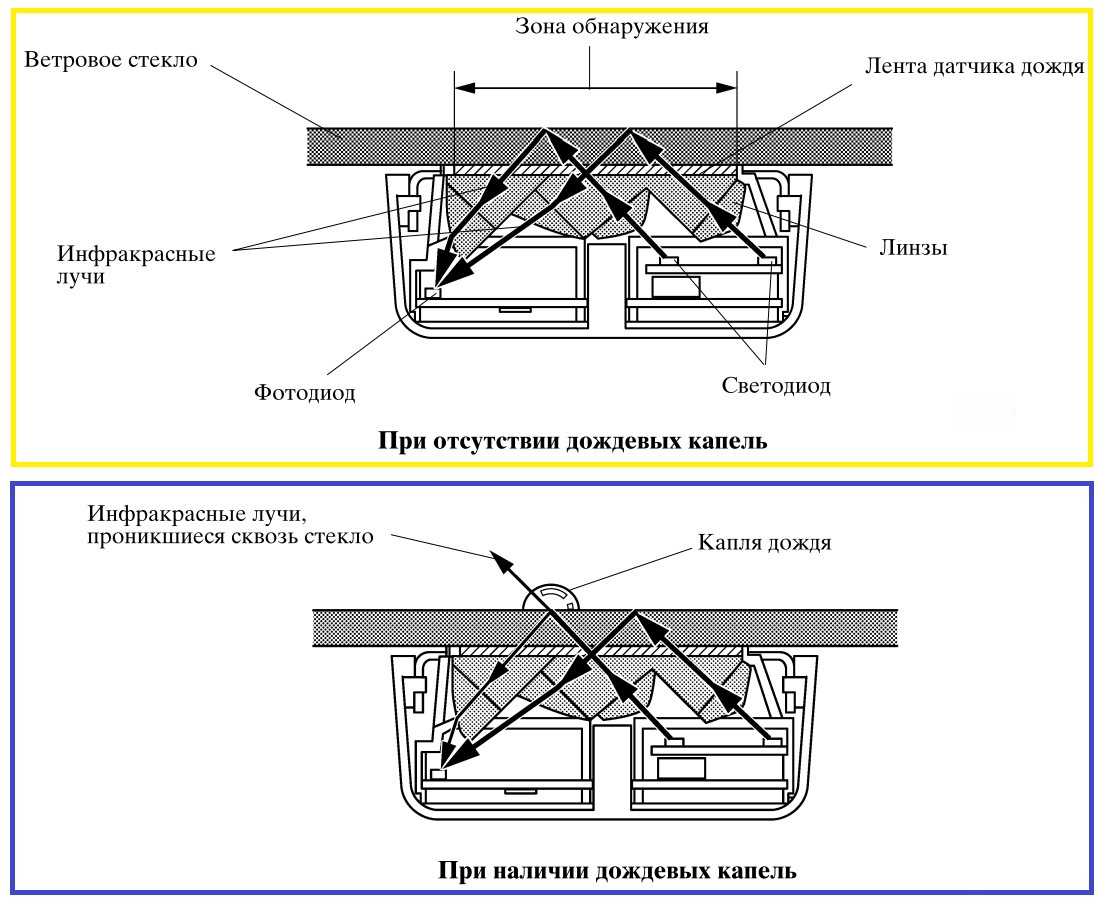

а — сухое ветровое стекло; б — мокрое ветровое стекло. 1 — светодиод-передатчик; 2 — призма; 3 — фотодиод-приемник; 4 — капля воды.

Определяет наличие капель воды на ветровом стекле посредством оптоэлектронного метода измерений. Чувствительный элемент датчика состоит из одного или нескольких светоди­одов (передатчик), призмы и фотодиода (приемник).

Испускаемые светоди­одом инфракрасные лучи попадают через призму на ветровое стекло, отражаются от наружной поверхности и поступают на чувствительный фотодиод. От сухого и чистого стекла луч отражается практически полностью, а потому сигнал на фотодиоде имеет большую величину . При попадании на стекло капель воды лучи света преломляются, а потому лишь малая их часть попадает на приемник сигнала. Чем сильнее дождь, тем меньше лучей попадает на фотодиод.

Электронный блок непрерывно определяет количество воды на стекле и корректирует частоту взмахов и скорость работы дворников. Система даже умеет оценивать, грязное ли стекло: если после одного двойного хода дворников прозрачность не восстановилась, автоматически включается стеклоомы­ватель.
