Схема электропроводки в квартире

Типовые схемы проводки

Эффективность действий в той или иной области зависит от уровня профессионализма, наличия определенных базовых знаний/навыков. Если, к примеру, человек является электриком, то составление схемы, ее практическая реализация не составит для него большого труда. Когда таких познаний нет, равно, как и желания выкладывать деньги за работу профессиональных проектировщиков, можно и нужно использовать типовые схемы проводки. Это своего рода эталонное решение, в котором учтены действующие перспективные нормы и от которого следует отталкиваться, проектируя индивидуальные решения.

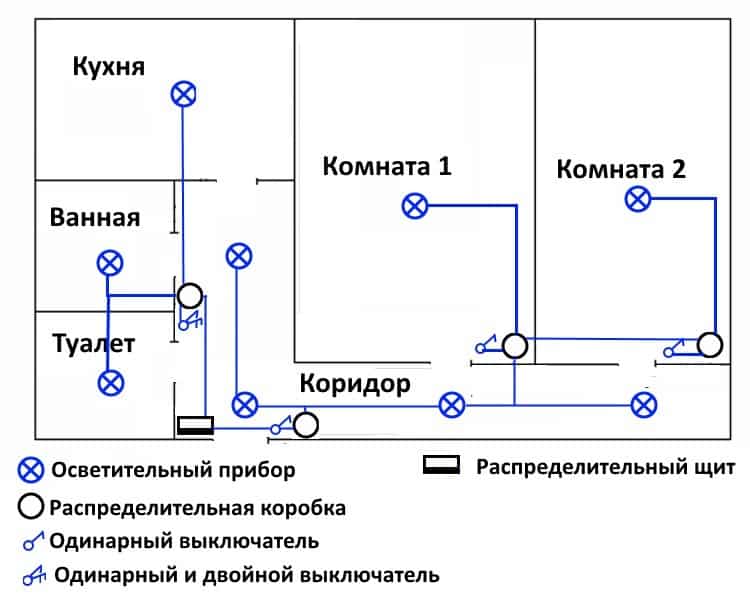

Ориентиром может служить следующее наглядное типовое решение проводки в квартире панельного или кирпичного многоэтажного дома (также можно использовать в частной застройке):

Как можно видеть, все точки потребления в квартире разбиты на несколько групп. К каждой группе от вводного автомата и УЗО подводится питающий кабель с разным сечением (цифра в оранжевом квадратике). Кроме того, на каждое ответвление электропроводки предусмотрено подключение собственных элементов защиты, каждый из которых имеет разный номинал тока (зеленый прямоугольник).

Разбивка на группы питания является очевидной современной тенденцией. Она происходит в соответствии с суммарной мощностью потребителей. Номинальные значения тока для каждой из веток указаны, опираясь на технические характеристики современной быт техники и перспективу расширения ее парка.

Подготовка материалов

Чтобы закупить необходимые монтажные материалы и определить их количество, возьмите за основу составленную электросхему. Элементы управления, защиты и учета, располагаемые в щитке, на ней уже указаны, остается подобрать кабельную продукцию и подрозетники (выключатели и сами розетки можно приобрести позже). На этот счет рекомендации такие:

1. Используйте для разводки электрики медный кабель марки ВВГ на 3 цельных жилы и его разновидности. Не берите алюминиевые и многожильные провода (например, ПВС), предназначенные для других целей.
2. Медная электропроводка в квартире или частном доме, питающая осветительные приборы, должна иметь минимальное сечение 1,5 мм². Розеточную сеть нужно делать кабелем 2,5 мм², а присоединение заземляющего контура выполнять сечением 6 мм².
3. Если необходимо провести наружную линию от столба к зданию, применяйте самонесущий провод СИП на 16 мм² и специальные подвесные кронштейны.
4. Для скрытой прокладки кабелей используйте металлорукав либо пластиковую гофрированную трубу соответствующего диаметра (провода должны занимать не более 40% полости защитного рукава), фиксируемую на защелках или хомутиках.
5. Не предусматривайте много одиночных комнатных розеток в разных местах, лучше поставьте пару блоков на 4—5 вилок. Для кухни вполне достаточно одной группы из 5 розеток.
6. Расчет числа распаечных коробок ведется по представленной ниже схеме, где показан правильный монтаж проводки. Коробка ставится на каждом ответвлении от основной магистрали.

Перед расчетом количества кабельной продукции продумайте способ укладки электропроводки. Оптимальный вариант – развести проводники за потолочной и стеновой обшивкой из гипсокартона, в полу или под плинтусом. Такой подход позволит уберечь коммуникации от повреждений при последующих ремонтах и легко реализуется в однокомнатных и двухкомнатных квартирах панельных домов.

В деревянных домах, построенных из бруса либо по каркасной технологии, практикуется внутренняя разводка открытого типа – на изоляторах либо в пластмассовых каналах, как сделано на фото. В этом случае удобнее проложить сеть из плоской разновидности кабеля – ВВГ-П. Не забудьте и о слаботочных линиях – витой паре для интернета, сигнализации и так далее, их тоже надо развести по комнатам.

Также стоит упомянуть об электропроводке в стиле ретро, гармонично вписывающейся в интерьер любого деревянного жилища, в том числе и бревенчатого. Но учтите, что цена комплектующих втрое выше обычных материалов, а способ монтажа, показанный в видеосюжете, требует некоторых навыков.

Подготовительные мероприятия

Выбор основных параметров электрической сети вашей квартиры

Итак:

• Выбор сечения и материала, из которого будет выполнена электропроводка в однокомнатной квартире, и схема ее размещения во многом зависят от типа прокладки и суммарной мощности всех подключаемых приборов.
  Поэтому, прежде всего, нам следует составить план расположения розеток и сети освещения. При этом следует руководствоваться нормами «Правил устройства электроустановок» (ПУЭ) и элементарными понятиями удобства.
  1. Установка выключателей в ванной комнате запрещена
  2. В ванной комнате запрещена установка розеток без автоматов УЗО.
  3. Выключатели в комнатах должны располагаться у двери со стороны дверной ручки.
  4. Розетки в жилых помещениях могут быть расположены исходя из удобства их использования. При этом рекомендуемыми величинами является высота от 0,3 до 1,8 метра.
  5. Выключатели обычно располагают на высоте 0,6 – 0,8 м.

На фото изображены рекомендуемые расстояния для расположения электропроводки

• Следующим важным шагом становится выбор схемы прокладки электропроводки. Может быть использован метод открытой проводки в коробах или скрытой проводки в стенах. Каждый из этих методов имеет собственные достоинства и недостатки. Так к достоинствам открытой проводки относится:
  1. Возможность монтажа без выполнения ремонта в комнате. Вы просто монтируете под потолком дополнительный короб, в который в дальнейшем укладывается проводка.
  2. Значительно сокращается время монтажа. Так при правильном подходе, в однокомнатной квартире всю проводку можно заменить буквально за один день.
  3. Легкость проведения ремонтных работ и последующего монтажа дополнительных электроприемников.

• А вот преимуществ у скрытой проводки несколько больше:
  1. Согласно ПУЭ, к скрытой проводке предъявляются значительно меньшие требования. Вследствие этого далеко не всегда необходимо использовать дополнительную защиту от механических и термических повреждений. Да и дополнительных коробов к ней покупать нет необходимости. Благодаря этому цена вопроса значительно ниже.
  2. У скрытой проводки при одинаковом сечении провода несколько выше допуски по номинально допустимым токам и токам перегрузки. Достигается это за счет более качественных показателей теплоотдачи.
  3. Скрытая проводка совершенно не портит внешний вид вашей квартиры и не забирает и так небольшое пространство квартиры.
• Исходя из всего этого, можно сделать вывод, что открытую проводку выбирают только в исключительных случаях. Например, когда ремонт уже выполнен, а проводку заменить забыли.
  Либо когда штробление стен крайне нежелательно из-за ветхости здания. В остальных же случаях оптимальным вариантом является хоть и более трудоемкий, но вариант скрытой проводки.

Расчет электрической сети однокомнатной квартиры

Итак:

Прежде всего, нам необходимо рассчитать номинальную нагрузку всех ваших электроприемников. Для этого используем упрощенную формулу; где P – это номинальная мощность электроприборов, U – номинальное напряжение электросети (для однофазной сети это 220В), а I – номинальный ток нашей электросети.

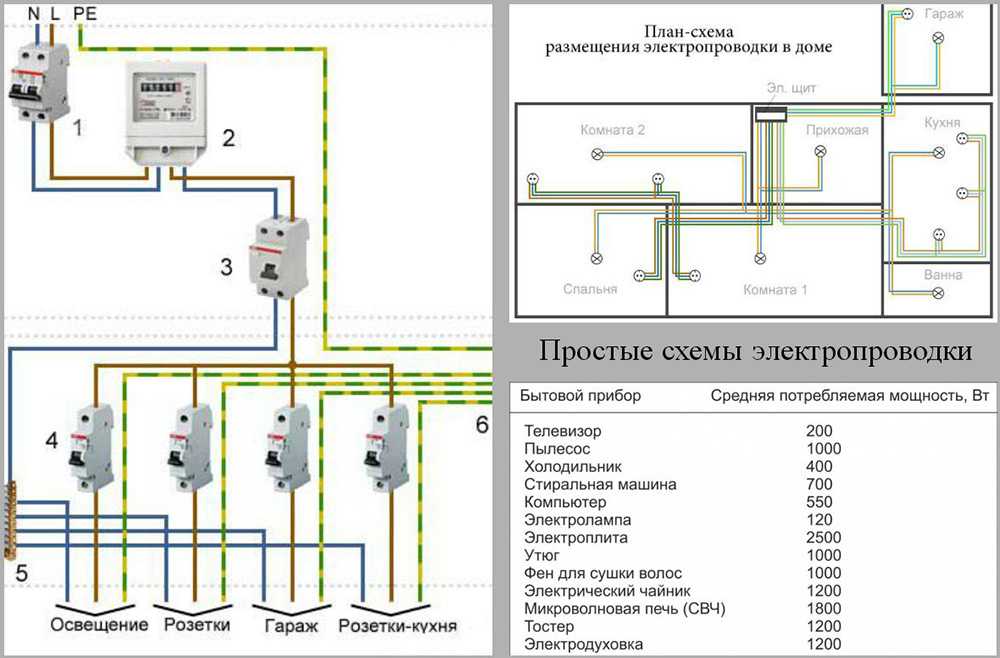

Примерная мощность различных электроприборов

• Исходя из этой формулы, электроприбор мощностью в 1кВт потребляет ток в 4,55 А. Для упрощения расчета и создания определенного запаса принимаем его равным 5А.
• При расчете вашей электрической сети учитывайте только реально возможные ситуации ее использования с максимальной нагрузкой. Не стоит рассчитывать исходя из того, что вы подключите сразу четыре 2кВт обогревателя в одной комнате.
  Ведь вероятность этого достаточно низкая. А схема электропроводки в квартире однокомнатной от такого расчета значительно усложнится и возрастет в цене.
• Теперь приступаем к выбору необходимого нам провода. Делать это следует согласно п.1.3 ПУЭ.
  Но учитывая, что наши нагрузки не велики и сверхточного расчета нам не надо, мы производим приблизительный расчет. Для этого принимаем, что сечение в 1 мм2 медного провода имеет пропускную способность в 10А, а алюминиевого — в 5А.

Выбор сечения провода по номинальной нагрузке

Следующим определяющим для нас пунктом в ПУЭ становится п.6.2.2. Он гласит, что групповые сети внутреннего электроснабжения должны быть оборудованы автоматическими выключателями на номинальный ток не выше 25А. Исходя из этого, нам следует разделить нагрузки в квартире таким образом, чтоб поделить их на группы не более 25А каждая.

Подробнее о заземлении

Защитное заземление конструктивно представляет собой преднамеренное соединение нетоковедущих частей, рискующих оказаться под напряжением в случае пробоя, с землей. Защитное заземление, которое следует отличать от рабочего заземления, включает следующие элементы:

• заземлитель – совокупность проводящих частей соединенных между собой. Заземлитель может быть выполнен в виде обычного металлического стержня или группы элементов специальной формы;
• заземляющий проводник, предназначенный для соединения заземляемых конструкций, цепей или отдельных элементов непосредственно с заземлителем.

Минимальное сопротивление заземляющего проводника обеспечивает протекание тока, в случае пробоя, непосредственно по нему, а не через тело человека, которое обладает большим сопротивлением.

Если постройка многоквартирного дома была выполнена после 1995 года, то здесь вероятнее всего реализована система заземления по схеме TN-S, в которой на протяжении всей цепи нулевой и заземляющий проводники разделены. Заземляющий провод уходит в землю на питающей дом трансформаторной подстанции.

Если же здание построено гораздо раньше, то отдельное заземление, которому раньше не придавали значения, здесь отсутствует. Нулевой проводник объединен с защитным заземлением по схеме TN-C. При пробое нулем станет тот, кто первый прикоснется к электроприбору. Вся надежда на устройства УЗО и автоматы с предохранителями.

Лучшим вариантом станет модернизация общей электропроводки в доме: на главном водно-распределительном щитке устанавливается шина заземления, от которой пробрасывается провод, уходящий в землю и соединяемый с разрядником. После этого остается сделать разводку новых проводов по квартирам щиткам и далее по квартирам, предварительно соединив их с заземляющей шиной.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

• осветительные контуры – 3*1,5 мм² или 3*2 мм²;
• розеточные группы – 3*2,5 мм²;
• электроплита/духовка – 3*4 мм²;
• кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
• отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Как выбрать нужный тип электрической разводки

Три популярные схемы:

1. Первая схема проводки квартиры – самая экономичная, и предполагает задействование распаечных коробок. Электрощит, счетчик и УЗО в современных новостройках расположены на лестничной площадке, да и в домах старой постройки их переносят из квартиры наружу, поэтому в любом случае запитывающий квартиру кабель заводится в коридор снаружи. При такой схеме подключения электропроводка прокладывается через распредкоробки, которые устанавливаются под потолком каждого помещения;

Подключение распаечных коробок и точек раздачи

1. Способ «звезда» – бескоробочный, где каждый потребитель подключается через отдельный кабель, желательно – с автоматическим выключателем, подключенным к квартирному щитку. Этот тип электрической разводки – наиболее безопасный, но более затратный;
2. Тип разводки «шлейф» – разновидность «звезды», реализующий последовательное подключение точек раздачи электроэнергии к общей силовой линии.

https://youtube.com/watch?v=w0dL6H4_IFQ

Комбинированная схема квартирной электропроводки

Для облегчения выбора варианта подключения следует отобрать электроприборы по функционалу, потребляемой мощности и месту локализации. К примеру, таким образом:

1. Осветительные приборы для жилых помещений;
2. Осветительные приборы для вспомогательных, технических и проходных помещений;
3. Электропитание коридора и кухни;
4. Электропитание кухонной плиты, электрокотла и другого оборудования большой мощности;
5. Электропитание приборов в жилых помещениях;
6. Электропитание и осветительные приборы в ванной комнате и туалете.

Такая группировка позволит не допустить перегрузки электросети и аварийного отключения напряжения в квартире. Группа безопасности для осветительных и бытовых приборов – это так называемое УЗО (устройство автоматического отключения), которые рекомендуется устанавливать на каждой линии энергопотребления. На рисунке показан приблизительный результат – итоговая схема электропроводки в квартире:

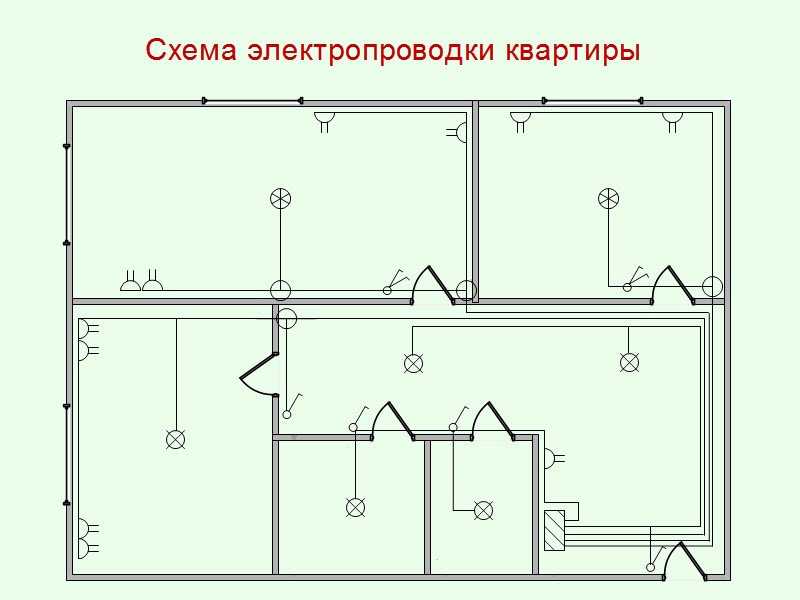

Схема электросети для однокомнатной квартиры

Выбираем провод и фурнитуру

Марка электрического провода, сечение, тип изоляции и другие характеристики играют большую роль в качестве реализации схемы. Согласно существующим нормативам, розетки подключаются проводом сечением 2,5-4 мм, выключатели – проводом сечением 1,5 мм. По таблице ниже можно выбрать сечение провода для прокладки скрытой проводки:

Конечная схема электропроводки

https://youtube.com/watch?v=k3EUhnj73b8

Качества и надежности можно достичь применением следующих двух типов кабелей:

1. ВВГ – медный многожильный кабель, каждая жила – в своей ПВХ изоляции;
   1. Преимущества ВВГ: разная форма – прямоугольный, квадратный, круглый, треугольный и секторный. Выпускается также огнеупорная марка кабеля ВВГнг;
   2. Недостатки: высокая стоимость за 1 погонный метр;
2. ПУНП – кабель с одинарными медными жилами в ПВХ изоляции;
   1. Преимущества: дешевизна изделия;
   2. Недостатки: не переносит высоких температур, выпускается только в прямоугольной форме.

Фурнитура:

1. Электрические выключатели и розетки скрытого типа, желательно – в керамическом исполнении;
2. Клеммные колодки для коммутации нескольких соединений и переподключения проводов;
3. Распредкоробки;
4. УЗО: для осветительных приборов – 10А-16А, для силовых линий – 25А-32А, для мощных отдельных электроприборов – 40А.

Пути прокладки проводов и кабелей

Вот, наша монтажная схема электропроводки обретает определенные очертания. На схеме уже имеются разметки осветительных приборов, розеток и выключателей, теперь лишь необходимо развести и соединить все эти элементы электрокабелем или проводкой.

Данный этап является наиболее важным в процессе разводки кабелей в помещении, именно от этого во многом зависит работоспособность электросети в помещении.

Следует отметить, что развод сети рекомендуется делать по наиболее коротким путям, это необходимо делать для экономии проводов.

Разводка самих проводов может иметь два варианта. Первый это когда все провода укладываются по настенным штробам внутри стен, а второй вариант это когда кабель укладывается в специальный короб, который монтируется снаружи стены.

Так же необходимо установить и разветвительные коробки, которые распределяют провода по комнате. Если, в помещении есть необходимость провести заземление, то в этом случае необходимо использовать провода на три жилы.

Очень важное и большое значение имеет запитка электроснабжения в помещении, которая в основном выполняется двумя видами проводов. Первый это силовой кабель способный выдерживать высокие напряжения в электросети, а второй стандартный кабель, который можно использовать для освещения

Итак, в данной статье описаны конкретные шаги по составлению схемы электропроводки для подключения своими руками. Составить подобную схему не так и сложно, как кажется на первый взгляд, с такой работой справится практически каждый, кто хоть немного понимает в электрике.

Также в статье имеются различные фото схемы электропроводки, которые помогут разобраться любому желающему на каждом этапе работы.

Поэтому, определенных трудностей при составлении схемы электропроводки быть не должно. При четком и правильном соблюдении всех рекомендаций у вас все получится!

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире. Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди. Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

• Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
• Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
• В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
• В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
• В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала. Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А. Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется. Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер. И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

• Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
• От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.

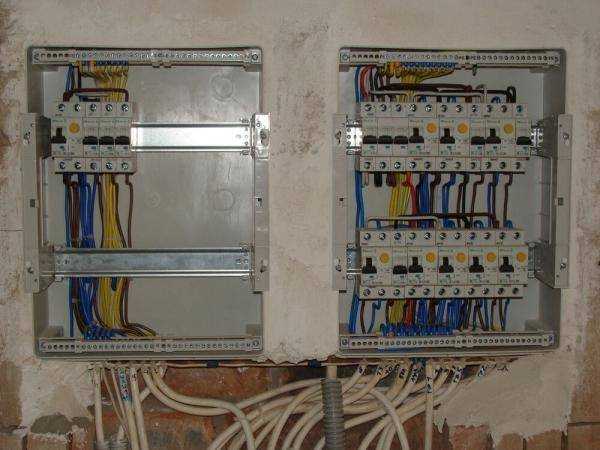

• В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Программы для проектирования разводки электрики в квартире

Visio. Данный графический редактор является одним из самых распространенных для создания чертежей проводки. Данная программа очень проста, даже начинающий электрик с легкостью с ней разберется. Преимущество – легкость в использовании, бесплатный доступ, русский язык недостаток – довольно узкие функциональные возможности.

Компас. Данное программное обеспечение является профессиональным инструментом для создания схем проводки. В базе данных программы находятся обозначения всех элементов электрической цепи, а также их названия. Главным преимуществом является бесплатный доступ, поскольку программы такого класса, как правило, платные, также присутствует русскоязычный интерфейс, что делает программу довольно удобной. Минусы – начинающий электрик вряд ли сможет нормально работать в редакторе.

Eagle. Этот графический редактор позволяет не только составлять однолинейные чертежи проводки, но и самостоятельно создать чертеж печатной платы. Процесс черчения происходит в ручном или автоматическом режиме. На данный момент существуют две версии редактора – платная и бесплатная. В принципе, функциональных возможностей бесплатной версии вполне хватит для создания схемы проводки, но если вы хотите полный набор возможностей, то лучше приобрести полную версию.

1-2-3. Данная программа является бесплатным графическим редактором, с помощью которого легко можно создать чертеж проводки квартиры. Благодаря русскоязычному интерфейсу, редактор довольно удобно использовать, также разработчики порадовали небольшим бонусом, в виде списка обозначений, который можно распечатать и наклеить в своем электрощите на соответствующие элементы.

Autocad. Этот знаменитый графический редактор не требует представления. Данная программа является самой распространенным инженерным софтом. Существует огромное количество разных версий редактора, и для черчения схем проводки достаточно воспользоваться бесплатной версией. Редактор имеет русскоязычный и интуитивно понятный интерфейс, что делает программу очень удобной для использования.

Эльф. Данная программа была разработана специально для тех, кто занимается проектами проводки. Софт позволяет создавать чертежи любой сложности, а также имеет базу данных, которая поможет подобрать необходимый элемент. Также редактор способен автоматически рассчитать силу тока в цепи и предложить автомат с соответствующим номиналом.

Как действовать

В частных домах проводить электричество лучше перед отделочными работами. Начать можно сразу после того, как будут доделаны стены и покрыта крыша. Начало электропроводки стоит начать с выбора, двухфазным (то есть на 220 Ватт) или трехфазным (380 Ватт) будет ввод. После чего следует разработать схему разводки электропроводки.

Также нужно рассчитать, оборудование какой мощности потребуется и приступать к подаче документов и получению проектного плана. При этом вряд ли технические условия позволят выделить мощность от 5 килоВатт. После этого можно выбирать все составляющие и комплектующие, покупать их, а также счетчик, автоматы и кабели.

Все описанные манипуляции стоит относить к подготовительным. Далее можно переходить к непосредственному подведению электричества к дому.

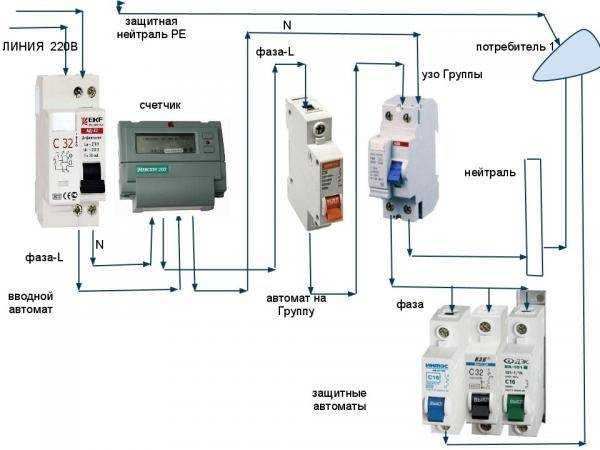

Затем осуществляется установка автомата и счетчика. После установки щитка электроэнергия заводится непосредственно в дом. При этом следует помнить о схеме подключения электропроводки в частном доме.

После того, как будет закончено подведение электричества к дому, можно приступить к прокладыванию кабеля в самом помещении непосредственно. Также устанавливаются и подключаются розетки и выключатели.

Следующий этап электропроводки в доме – заземление и подключение электричества. После этого систему следует протестировать, затем можно будет получать акт. Получение последнего означает, что электроэнергию можно подключать и использовать.

Такая последовательность действий не является обязательной, это скорее общий порядок. Каждый конкретный случай требует учёта всех нюансов, также важны технические условия, а также проект

Также, важно заметить, что документы лучше начать готовить заранее, к тому же, подготавливать технические условия можно в течение двух лет
