Как сделать картофелесажалку своими руками: чертежи, инструкция, размеры

Посадка картошки под плуг мотоблоком

Есть еще один способ посадки картошки мотоблоком: под плуг. Производители предлагают 2 вида этого оборудования:

однокорпусный;
плуг-окучник с лемехом V-образной формы.

Техника посадки с применением данных навесных элементов имеет свои отличия. Работа с однокорпусным плугом состоит их нескольких повторяющихся действий:

Устанавливают на мотоблок плуг.
При помощи болтовых соединений придают лемеху такое положение, чтобы он погружался в грунт на требуемое расстояние: 10-15 см.
Проходят с плугом один ряд, формируя борозду.
Укладывают в углубление клубни, выдерживая между ними расстояние 20-25 см.
Разворачиваются на краю поля и проходят с плугом следующий ряд так, чтобы борозда была полностью засыпана грунтом.
Разворачиваются и начинают пропашку следующей борозды на расстоянии 60-65 см от первой.

Сложность этого способа посадки в том, что положение однокорпусного плуга нелегко отрегулировать. Мотоблок все время идет под уклоном, т. к. одно его колесо находится на мягком вспаханном грунте, а второе — на целине.

Техника посадки с плугом-окучником с V-образным лемехом:

участок под посадку картофеля вспахивают, нарезая борозды на расстоянии 60-65 см так, чтобы при формировании каждого следующего углубления мотоблок шел вдоль кромки предыдущего ряда;
укладывают клубни в борозды;
выполняют засыпку траншей, устанавливая мотоблок так, чтобы его колеса проходили по двум рядом расположенным бороздам, а плуг находился в междурядье.

Двухрядные картофелесажалки

Многие фермеры предпочитают технику для посадки картофеля двухрядную прицепную. В конструкции агрегата имеются следующие элементы:

— рама;

— ёмкость для семенного материала (бункер);

— разрыхлительные приспособления;

— диск для заделки борозд и формирования гребня;

— колесо, поддерживающее агрегат в рабочем режиме.

Для удобства оператора конструкция имеет сиденье, подножки и стремянки. Полуавтоматическая сельскохозяйственная техника нуждается в постоянном контроле сеяльщика.

Принцип такой конструкции сажалки очень прост.

Посадочный материал помещается в бункер, после чего необходимо включить первую скорость мини-трактора или мотоблока, движущего агрегат. Отрегулировать устройства открытия и заделки борозд нужно заранее, для регулировки предусмотрены все возможности. Семенной материал подаётся в почву при помощи специальной трубы-семяпровода.

В работе данного устройства все расстояния между картофелинами обусловлены скоростью мотоблока или мини-трактора, техники, которая приводит в движение картофелесажалку. Поэтому рекомендуемая скорость – не более одного километра в час.

Заделывающие диски выполняют свою функцию отлично. Они специально сконструированы и расположены под точно рассчитанным углом к бороздам. Вращаясь, они сдвигают с помощью силы трения пласты почвы и закрывают посаженные клубни.

Этот элемент конструкции легко поддаётся регулировке. Посредством ослабления стремянок можно ослабить прижатые к стойкам опоры и отрегулировать глубину вхождения диска и угол их наклона. Для регулировки следует развернуть стойки вокруг оси.

Также диски поддаются регулировке с помощью специальных втулок, предназначенных для этого. С их помощью можно переместить один из дисков в стороны по оси вращения, если это необходимо. На каждой из осей имеется по четыре регулировочных втулки. При адекватном проведении регулирования заделочные диски будут работать именно так, как нужно для эффективного закрытия борозды и формирования гребня.

После посадки на поле могут оставаться следы колёс с уплотнённым грунтом. Для того, чтобы устранить эти явления, сажалка оснащена лапами для рыхления. Эти элементы замечательно справляются перед поставленной задачей.

Для эффективного рыхления нужно, чтобы культивационные лапы заглублялись в грунт на достаточную глубину. Этот процесс также поддаётся регулировке. Производится она при помощи перемещения стоек сверху вниз и наоборот. Фиксируются стойки при помощи шкворней в специально продуманных крепёжных обоймах. Техника не самостоятельна, для её применения необходимы мини-тракторы или мотоблоки, а также работа оператора-сеяльщика

Модель трактора не особенно имеет значение, важно, чтоб он имел силовой агрегат УД-2

Трактор также нужно снабдить балластным грузом и противовесами во избежание потери им устойчивости.

Выбор картофелесажалки должен быть обусловлен разными имеющимися факторами, в том числе видом семенного материала, тип почвы, масштабы предполагаемых работ.

Ручная картофелесажалка своими руками

Огородники часто создают самодельные картофелесажалки из подручных материалов. Такие конструкции имеют следующие преимущества:

не требуют затрат на приобретение устройства;
качественно справляются с поставленными задачами;
изготавливаются по индивидуальным предпочтениям огородника;
ускоряют процесс посадки культуры на участке.

Процесс сборки самодельной картофелесажалки не занимает много времени и может быть смонтирован новичком.

Необходимые материалы

Для того чтобы изготовить изделие для посадки картофеля, необходимо, прежде всего, подготовить следующие виды материалов:

труба диаметром 80 мм, длиной не менее 1 метра, материал трубы должен быть легким;
шарнир или дверная петля;
клапан готовый или лист метала для его изготовления;
металлический уголок;
ведро или велосипедная корзина;
ручки или два отреза металлопластиковой трубы.

Также необходимо подготовить сварочный аппарат, рулетку и ножницы для резки металла.

Процесс изготовления

Для того чтобы изготовить устройство самостоятельно, необходимо соблюдать следующий алгоритм действий:

металлическая труба обрезается в нижней части таким образом, чтобы получился небольшой скос;
из листа металла вырезается клапан, который будет закрывать нижнюю часть трубы;
в месте среза устанавливается шарнир и крепится клапан;
отступив от края трубы 15-20 см, следует приварить ножку;
сверху на трубу приваривается уголок, куда крепится корзина, куда будет помещен посадочный материал;
по бокам устанавливаются ручки для управления.

Преимущества посадки и обработки картофеля мотоблоком, техника выполнения

Читать

Данная конструкция считается наиболее простой, посадка клубней осуществляется следующим образом. Труба скошенным острым краем проникает в почву, клапан открывается, клубень попадает в лунку. После чего огороднику необходимо просто выровнять почву.

Сажалка для чеснока 1-рядная ручная ярило. Как правильно выбрать?

Существует несколько основных признаков, по которым можно определить, техника для посадки чеснока подходит в том или ином случае.

Принцип работы . Главный принцип работы для всех сеялок одинаков: зубчики или бульбочки чеснока подхватываются на цепь и высаживаются в проведенную борозду на определенную глубину, после чего засыпаются землей. Выбор мощности и рядности устройства зависит от размеров участка и масштабов хозяйства. Основные виды можно разделить так:
Для крупных хозяйств: сеялка для трактора.
Вес . Ручные чеснокосажалки весят до 10 кг. В данном случае работает принцип «чем легче, тем лучше», так как дополнительный вес усложняет ручной труд. Чесночные сеялки на мотоблок имеют массу от 10 до 70 кг. Все зависит от модели и количества рядов. Четырехрядные сажалки обычно можно закрепить и мотоблоке, и на тракторе. Сеялки на трактор самые массивные: от 70 до 100 кг и более. Здесь выбор устройства стоит делать с учетом мощности трактора. Модели для мини трактора весят меньше.
Цена .
- Ручные: самые дешевые из всех, однако редко продаются в специальных магазинах. Средняя цена около 5000 р.
На мотоблок: значительно дороже. Цены разнятся от 20 000 до 40 000 р.
На трактор: самые дорогие. Самые дешевые модели стоят чуть больше 30 000 р., а дорогие – большее 100 000 р., иногда цена доходит и до 200 000 р.

Тип высева . Тип высева зависит не от вида чеснокосажалки, а от размера чаш, глубины высадки и количества рядов. Для бульбочек чеснока подойдут сеялки только с маленькими чашами, так как они обеспечивают точечный высев – по одной бульбочке за раз. Большие и средние чаши подходят для зубчиков, в таких моделях несколько зубчиков сажаются в одно место. Подходящая глубина высева для семян: 6-8 см, а для зубчиков чеснока: 15-20. От рядности зависит скорость посева. Ручные сажалки почти всегда однорядные, а количество рядов в мотоблочных сеялках варьируется от 1 до 4. Для бульбочек чеснока подойдет именно четырехрядная сажалка. Она считается одной из лучших, так как обеспечивает более ровный посев. А для самых больших участков эффективно использовать 6-рядные сажалки (обычно такие модели есть только для тракторов), которые значительно сэкономят время посева.

Производитель . На рынке лидируют отечественные и украинские производители: Полтава, Ярило, Звезда, Премиум, Булат и др. При желании можно найти и зарубежные марки. Цены же скорее зависят не от бренда, а от конкретных моделей и габаритов сеялок.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

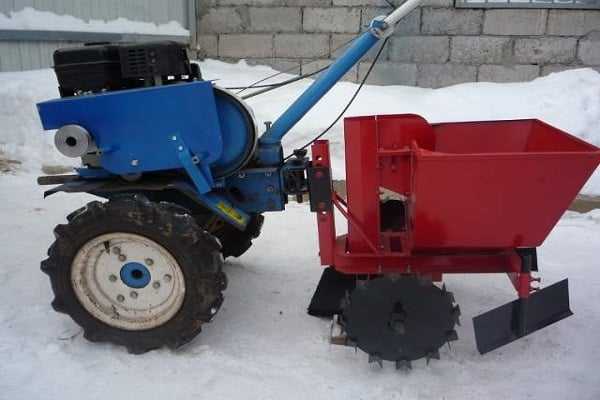

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

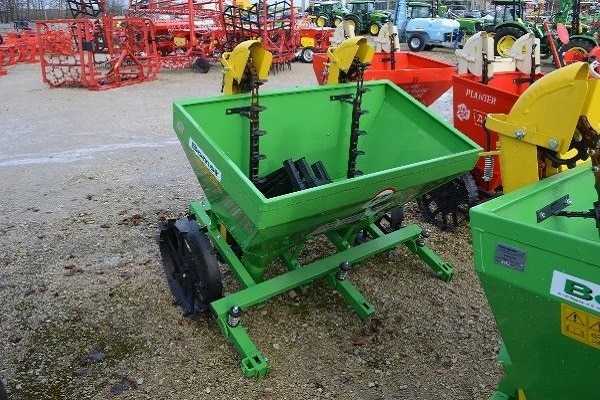

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

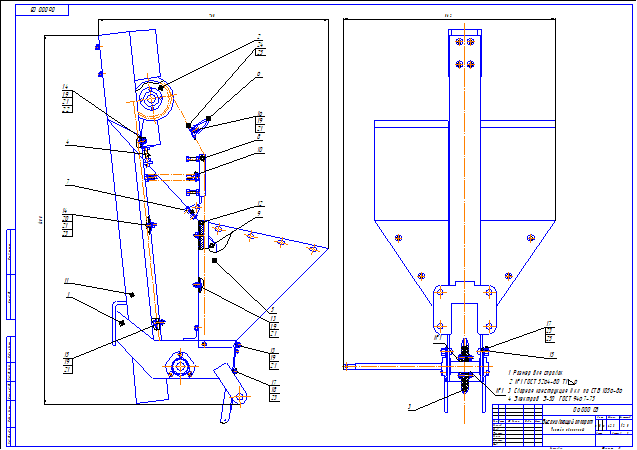

Чертеж картофелесажалки

В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
После всего сделанного стоит закрепить раму стальными полосами.
Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Как сделать самому

Если у вас нет необходимых средств на приобретение новой картофелесажалки, то имеет смысл задуматься об изготовлении данного агрегата своими силами.

Сделать самому

Действительно, картофелесажалка для минитрактора своими руками, чертежи которой широко представлены в интернете, является тем выходом из кризисной ситуации, когда наблюдается постоянная нехватка денег.

К тому же, само приобретение минитрактора – это довольно затратное дело, после которого фактически не остается свободных средств. Куда уж тогда думать о покупке картофелесажалки в магазине, надо стараться окупить ранее сделанные вложения. Поэтому, конструирование самодельного агрегата вполне оправдано.

При этом, порядок действий фактически одинаков, независимо от типа минитрактора:

Самодельная картофелесажалка для минитрактора, размеры которой могут быть самыми различными, изготавливается из тех подручных средств, имеющихся у вас в наличии. Весь смысл в минимальных затратах, поэтому это естественно.

Рама

На первом этапе будет происходить изготовление конструкции рамы, к которой будут привариваться прочие составляющие. Для этого нам понадобятся швеллеры №8, из которых сваривают два продольных лонжерона, соединенные между собой тремя поперечными стальными полосками.
Впереди конструкции нужно приварить арку с вилками крепления, направленные к центральной тяге агрегата.
Усиливание рамы осуществляется двумя стальными наклонными балками, которые нужно закрепить к середине арки, расположенной впереди. Далее нужно закрепить опору, на которой будет располагаться сиденье, сделанного из уголка 50x50x5 мм.
Крепится оно к лонжерону своими руками. К наклонным балкам нужно приварить кронштейн пластичного типа. Именно к этим балкам будет присоединен бункер для картофеля.
Бункер будет изготовлен из четырех листов фанеры, толщиной 12 мм. Нужно вырезать равные части, а затем крепим их между собой стальными уголками. Также нужно нанести олифу, а когда она высохнет, покрасить водостойкой краской.
Внутри бункера можно постелить резиновое покрытие, чтобы клубни не повреждались о стенки резервуара. С помощью пары болтов закрепляем бункер к кронштейну.
В нижней части рамы будут располагаться рыхлитель и колесная ось.
Колесную ось придется делать своими силами.
В качестве основы будет выступать обычная стальная труба, по краям которым установлены цапфы. Их размеры придется подгонять под диаметр используемой трубы, но в этом нет ничего сложного.
В стальной трубе нужно проделать отверстия, в которые будут установлены специальные штифты, куда будут вставлены шипы. По окончании процесс сборки, их нужно заварить.
Колесную ось нужно закрепить при помощи прижимов из стали, с помощью четырех болтов М16.

На колеса нужно приварить ступицы, на которых будут располагаться по два подшипника на каждом колесе. Далее насаживаем подшипники на шипы, защищаем прокладкой, состоящей из войлока, которая не позволит попадать лишней грязи.

Таким образом, у нас получается картофелесажалка полуавтоматическая для минитрактора, сделанная своими руками. Полуавтоматическая она потому, что на самой картофелесажалке будет сидеть человек, который и будет кидать клубни в соответствующие семенапроводы.

Поэтому, данную конструкцию нужно дополнить сиденьем, на котором можно было бы удобно расположиться. Изготавливается оно из обычных досок, которые потом обтягивают поролоном и обшивают кожзаменителем.

Самодельная картофелесажалка для минитрактора двухрядная будет несколько более сложной конструкцией, ведь придется конструировать больше компонентов и частей агрегата. Но, в интернете довольно много подробных чертежей с указанием точных размеров, что существенно упростит данную задачу.

Как создать агрегат своими руками

Сажалка для картофеля своими руками может быть изготовлена из обычного металлолома, хотя лучше использовать новые материалы.

Можно изготовить разные варианты устройства – картофелесажалка для минитрактора своими руками, для мотоблока. Наиболее популярный вариант – ручной. Он недорогой, не требует использования дополнительной дорогой техники. Однако зачастую сажать картофель при помощи такого изделия приходится сажать вдвоем (см. выше). Необходимо постоянно класть клубни в транспортировочную сетку, иначе агрегат просто будет работать вхолостую. Сопровождение агрегата отнимает много сил.

Факт! Для масштабного распределения картофеля сажалка своими руками не всегда подходит. Если площадь обработки крупная, лучше приобрести одну из указанных выше моделей.

Итак, как сделать агрегат своими руками? Понадобятся следующие материалы:

фанера для картофельного бака;
олифа или другой состав для обработки дерева (пропитка, антисептик);
арматурные брусья;
листы из стали;
уголок металлический;
швелер;
колесные оси.

Дополнительно нужны материалы для сиденья (если делается под мотоблок) – поролон, синтепон, ткань или искусственная кожа. Также необходима резиновая накладка внутрь самого деревянного бака. Она позволит смягчить трение посевного материала о бак, что предотвратить появление деформаций на клубнях.

Обратите внимание! При отсутствии резиновой накладки урожайность существенно снижается. В первую очередь делается бункер

Для него нужна фанера, кисти и пропитка для дерева, уголки. Металлические уголки скрепляют части бака. Бак должен быть наклонным, тогда клубни будут постепенно поступать к раздатчику, а оттуда – в лунки, которые были выкопаны ковшом

В первую очередь делается бункер. Для него нужна фанера, кисти и пропитка для дерева, уголки. Металлические уголки скрепляют части бака. Бак должен быть наклонным, тогда клубни будут постепенно поступать к раздатчику, а оттуда – в лунки, которые были выкопаны ковшом.

После бака необходимо создать основную раму. Она обязательно должна быть стальной, иначе под весом клубней прогнется либо же прогниет из-за постоянного попадания влаги. К раме крепится бак (сверху), который к моменту прикрепления уже должен быть обработан краской.

Отдельно создается рыхлитель. Он делается из труб и шипов, а также колесных осей. Рыхлитель располагается в передней части агрегата, так как он должен подготавливать землю для выкапывания лунок.

Другие обязательные части агрегата:

транспортировочная лента для клубней, которая изготавливается из цепи и насаженных на нее выступов для удерживания клубеньков;
колеса из стальных листов со ступицами;
бороздорез из стального листа;
противовес передний и задний для езды по наклонным поверхностям.

Все детали следует сваривать, а не скреплять другими способами. Допускается использование крупных болтов при применении уголков.

Сиденье делается, если агрегат не ручной, а крепится к мотоблоку. Оно должно быть прочным, желательно с металлической основной. Фанерный лист обтягивается тканью, в пространство между ней и основой нужно проложить мягкий материал.

Французские картофелесажалки

Есть ещё несколько видов механизмов для посадки семян картофеля, кроме вышеописанных, в том числе французские сажалки. Они ориентированы на посадку проросших клубней. Собственно, высадка производится при помощи ленточного транспортёра, который производит доставку клубней картофеля в бункер.

Из бункера картофель также с помощью ленточного транспортёра подаётся в рабочий жёлоб, там он линейно располагается, что достигается с помощью ремней и щётки цилиндрической формы.

После движения по транспортёру семенной материал поступает на вилочную пластину, смонтированную таким образом, чтобы под весом сенного материала размыкать муфту и подавать клубни к колесу с посадочными ложками.

Сажалка картофеля для мотоблока

Для самоходного устройства используется чаще всего сажалка картофельная двухрядная. Такой тип картофелесажалки имеет более сложное строение и прикрепляется непосредственно на мотоблок.

Сборка бункера

Чаще всего в качестве бункера используются старые баки. Наиболее подходящими считаются баки со старых советских стиральных машин. Также для изготовления бункера могут использоваться листы металла толщиной 1 см. Собирается бункер с помощью металлических уголков. Внутренность бункера необходимо выстелить резиной. Это снизит повреждение клубней.

Снизу приделываются крепления для фиксации корзины на раме. Фиксаторы на бункере могут быть изготовлены из резинового шланга или металлической скобы. Снизу в центре дна устанавливаются желоба из трубы, по которым перемещаются клубни.

Колеса, рыхлители и их держатели. Сеющее устройство

Колеса должны быть умерено широкими, чтобы не оставались следы на почве. Можно изготовить самодельные устройства из цилиндра. Однако чаще всего приобретаются колеса на металлической основе, способные выдерживать большие нагрузки.

Держатели изготавливаются самостоятельно из металлического уголка, из которого сваривается квадрат. Рыхлители привариваются к держателям и фиксируются на основной раме. Рыхлитель может иметь вид металлического веера, с помощью которого во время движения происходит вспушивание почвы.

Сеющее устройство состоит из желоба, по которому перемещаются клубни. На желобе имеется заслон, который открывается через равное расстояние. Картофель, который помешается в бункер, попадает в специальное отверстие, предусмотренное для 1 клубня. После попадания в лунку почва выравнивается с помощью диска или специального устройства в форме небольшого плуга.

Сборка

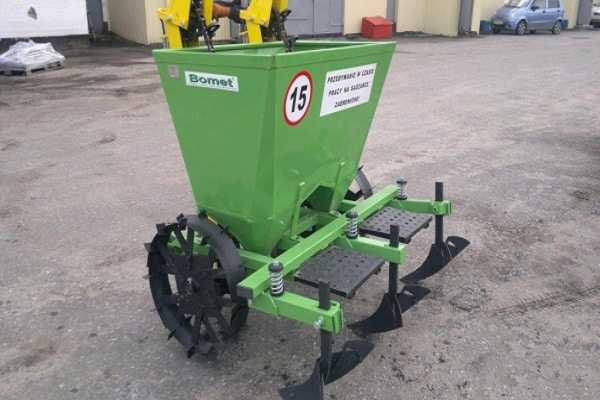

Предположим, вы приобрели новенькую картофелесажалку бомет. Сейчас необходимо ее собрать, чтобы приступить к работе. Узнаем, какие нюансы сборки устройства необходимо иметь в виду.

Прежде, чем навесить устройство на предназначенную для этого деталь трактора, убедитесь, что элементы трактора не препятствуют нормальной работе картофелесажалки. Крепите навесное устройство исключительно на те тракторные детали, которые рекомендованы производителем. Самодеятельность в этом вопросе чревата быстрым выходом из строя картофелесажалки, и даже порчей трактора. К тому же неправильное крепление может вообще не дать трактору двинуться с места.

Убедитесь, что шарниры навесных штанг трактора расположены на минимальном расстоянии до земли в 20 см. Проверьте, исправны ли механизмы картофелесажалки. Убедитесь, что все винтовые соединения плотно зафиксированы, и не болтаются. Если обнаружены проблемы с фиксацией винтов и болтов, обязательно подтяните их соответствующего размера ключом.

https://youtube.com/watch?v=YUetcJJ-Z5w

Назначение

Картофелесажалка – это агрегат, который обеспечивает быстрое и легкое выращивание картофеля на земельном участке сельскохозяйственного назначения. Во время проведения работ посадочный материал распределяется в выкопанной борозде достаточно равномерно, благодаря чему увеличивается урожайность культуры. Агрегат прикрепляется к мини-трактору и не требует никаких помощников, поэтому с ней свободно справляется один-единственный оператор.

Картофелесажалку используют для высаживания пока не пророщенных картофельных клубней и внесения удобрений в грунты всех типов. При этом механизм пригоден для работы в любых природно-климатических зонах помимо горных районов. За один заход картофелесажалка выполняет сразу несколько операций:

формирует в грунте борозду с применением плуга;
вносит в землю клубни на необходимом удалении друг от друга;
при помощи специальных дисков с определенным углом наклона формирует грядку.

Применение картофелесажалки во многом облегчает и облагораживает работы, связанные с выращиванием овощей. При правильной эксплуатации клубни размещаются в зале ровными рядами на необходимом заглублении. Эта насадка для мини-трактора позволяет эффективно обрабатывать малые и средние земельные участки. В зависимости от количества посадочных линий картофелесажалки бывают однорядными и двухрядными.

Разновидности картофельных сажалок

Существует несколько типов сажалок, основным классификационным критерием является механизм подачи клубней. Условно агрегаты можно разделить на 5 разновидностей:

Высаживающий ложечный аппарат — предполагается извлечение семенного материала из бункера
посредством ложек, монтируемых на ремнях.
Плоскоременные сажалки — используются горизонтальные ремни для подачи клубней, они располагаются под V-образным углом, благодаря чему картофель выстраивается в линию.
Осуществление подачи при помощи фасонных ремней — аппарат по конструкции идентичен плоскоременным агрегатам, за исключением использования другого типа ремня, имеющего форму ложек.
Техника работает только при участии оператора, а если клубни проросли, то они не будут повреждены при посадке.

Мультиременная подача — агрегат одновременно высаживает 2 ряда картофеля, при этом на каждый из них отведено 28 ремней, благодаря чему удается сформировать желоб, обеспечивающий линейное расположение посадочного материала.
Центральные ремни формируют посадочную систему, а остальные обеспечивают подачу картофеля.
Высаживающие накалывающие аппараты — используются при посадке разрезанных клубней.

Окучивание картофеля мотоблоком

Окучивание — процесс обработки почвы, необходимый не только во время посадки и выращивания овощей. Навесное оборудование этого типа пригодится и для уборки картофеля. С помощью окучника осуществляют рыхление грунта, что облегчает процесс сбора урожая.

Первое окучивание после посадки рекомендуется выполнять по влажной почве. Если она будет сухой, при рыхлении будут возникать крупные комки земли, которые могут повредить еще слабые ростки. Второе окучивание выполняют после того, как стебли достигнут 30 см высоты. Если грунт «дышащий», двух обработок достаточно. Для плотных почв потребуется третья. Правила работы с мотоблоком при окучивании те же, что и при посадке картошки

Важно выставить рыхлитель на нужную глубину и стараться выдерживать ровность рядов

Настройка окучника для посадки картофеля

Особенности устройства и регулировки окучника можно подробно изучить в инструкции по эксплуатации оборудования, просмотрев подробно представленные там картинки и чертеж.

Перед тем, как начать рыхлить почву между рядами с картофелем, необходимо произвести индивидуальную регулировку окучника с учетом мощности мотоблока, типа грунта, погодных условий, характеристик рабочего навесного механизма и качества его заточки.

Настройка окучника проводится после пробного прохода мотокультиватора на целине с таким же типом грунта, который позволяет выставить оптимальный угол атаки, рабочую скорость и другие особенности работы агрегата.

Правильно настроенный дисковый окучник должен быть точно направлен относительно полосы. Для регулировки нужно расположить оборудование параллельно бороздам с нужным углом наклона и шириной грядки.
Чтобы выставить необходимый угол наклона, проверните винтовое приспособление для регулировки. Угол наклона дисковых ножей также определяет глубину вспашки.
Дисковый окучник настраивается по ширине. В зависимости от расстояния между рядами картофеля, ножи можно установить на ширину от 40 до 70 сантиметров.
Окучник устанавливается на участок так, чтобы диски не затрагивали ряд с картофелем, а шли ровно посередине междурядья.

Уважаемые аграрии, специализирующиеся на выращивании картофеля, используете ли вы навесные картофелесажалки? Как часто окучиваете растение?

Виды приспособления

Для посадки овоща может быть использована ручная картофелесажалка или навесное оборудование для мини-трактора и мотоблока.

Принцип работы ручного вида

Картофельная сажалка — это прекрасный помощник при посадке овоща на участках малых и средних размеров. Принцип работы оборудования заключается в следующем:

Материал для посадки засыпают в приемную емкость.
Сажалку устанавливают на поверхность земли и ногой надавливают на ограничительную планку, как можно больше углубляя лезвие в почву.
После этого убирают ногу из планки-ограничителя. Держась руками за ручку картофелесажалки, ее наклоняют от себя. Это позволяет образовать свободное пространство для приемной емкости. После этого черенок без труда возвращается в исходное положение.
Черенок продолжает находиться в почве, а в это время приводят в действие подвижную ручку. Она открывает приемную емкость, чтобы картофель смог попасть в лунку.
После этого ногу с упорной планки убирают.

Во время посадки приемная емкость может забиваться землей. Ее прочистить очень легко. Для этого достаточно при помощи подвижной ручки проделать движения вверх-вниз. После этого, с емкости, картофель снова сможет выпадать без проблем.

Чтобы овощ распределялся равномерно в почве, рекомендуется использовать сажалку на предварительно обработанном грунте. При этом человек затратит меньше физических усилий.

Механическая картофелесажалка: принцип работы и преимущества

Картофелесажалка для мини-трактора, как правило, оснащено небольшим плугом, который нужен для формирования борозд. Сеялка распределяет клубни овоща равномерно, сохраняя при этом одинаковое расстояние. Окучник рыхлит и засыпает картофель почвой.

Преимущества сажалки

Фермеры и огородники-любители ценят приспособление за:

время на посадку культуры сокращается в разы;
между посажеными клубнями выдержано одинаковое расстояние;
автоматическое формирование борозд и засыпка картошки;
легкий вес устройства;
компактные размеры приспособления;
сажалка своими руками для мотоблока имеет приемлемую стоимость.

Несмотря на массу достоинств, приспособление имеет еще и недостатки. Управлять сажалкой для картофеля, сделанной своими руками, сложно. Для этого понадобятся сразу два человека. Подобный подход облегчает высадку картофеля.

Картофельная сажалка для мини-трактора своими руками будет хорошо работать только на подготовленной почве. Если грунт слишком плотный, это может стать причиной залегания картофелесажалки набок. Из-за того, что лезвие будет плохо погружаться в грунт, человек не сможет посадить культуру. На это уйдет много времени и сил. Перед посадкой почву следует подготовить, распушив ее.

Правила конструирования

Лучше всего заниматься конструированием устройства по уже готовым чертежам, где уже есть все необходимые размеры и выполнен сам эскиз аппарата. Дело в том, что большая часть устройств, которые можно увидеть на видео, которые сняли аграрии – подойдут для любого транспортного средства. Картофелесажалка для трактора Т 40, Т80 (82), Нева, Салют и др. марок и моделей, собирается с учетом одних и тех же особенностей

Чаще всего, сборка устройства проводится так (однорядный или двухрядный тип устройства не важно):

К раме устройства, которой служит швеллер №8, приваривают 2 лонжерона. Укрепляется конструкция поперечными ребрами.
К передней части лонжеронов приваривают крепления, с помощью которых устройство будет связано с трактором Т 40, Т 80, МТЗ и т.д.(несмотря на многофункциональность аппарата, возможность присоединения его к трактору лучше пересмотреть/доработать).
К лонжеронам приваривают 2 металлические полосы шириной в 25-30 мм. Длина берется с размеров на чертеже. Располагают их под углом.
К другому концу металлических полос приваривают бункер для посадочного материала.
В нижней части рамы приваривают плуг или диски.

Емкость для картофеля можно изготовить, как из металлических листов, так и из фанеры.

Главное, чтобы конструкция была прочной, но, не тяжелой. Работать легче с деревом, толщина которого не больше 1,2 см. По имеющимся чертежам и указанным в них размерам, необходимо выпилить стенки резервуара и соединить их в одну конструкцию, закрепив на углах металлическим уголком. Во избежание повреждения картофеля, с внутренней стороны резервуара можно расположить поролон или другой смягчающий материал.

В качестве колес аппарата можно взять из газового баллона, отрезав от него 2 поперечных кольца. Основная проблема – это звезды. Двухрядная машина должна иметь определенное количество зубьев. На звездах их количество должно равняться 40 и 15. Лучше найти уже готовые детали от старых комбайнов. Так, установить цепь будет не сложно. Лопатки закрепляются сразу на цепь. Их можно сделать из листового тонкого металла, или из проволоки. Второй вариант более простой. Шаг посадки регулируется расстоянием лопаток друг от друга. Наиболее целесообразно устанавливать их на расстоянии 25-27 см.

ГОСТ

Для картофелесажалок предусмотрен ГОСТ 28306-2018, в котором регламентированы методы испытаний машин для посадки картофеля.

Техническое обслуживание проводится согласно ГОСТ 20793-2009 для тракторов и сельхозмашин.

Согласно ОКОФ ОК 013-2014 (общероссийский классификатор основных фондов) стандартные картофелесажалки, находящиеся в закодированной номером 330.28.30.33.120 (не содержит подгруппировок) группе «сажалки», не относятся ни к одной амортизационного группе.

Маркировка

Единой системы маркировки для картофелесажалок нет, потому она может сильно отличаться, в зависимости от производителя.

Модели отечественного производства обычно обозначаются аббревиатурой «КС».

Примеры марок, производимых на территории бывшего СССР:

Навесная, ложечно-дисковый высаживающий аппарат: СН-4Б.
Навесная, конвейерно-ложечный аппарат: Л-201.
Полунавесная, ложечно-дисковый аппарат: КСМ-4, КСМ-6, КСМ-8.
Полунавесная, конвейерно-ложечный аппарат: САЯ-4

Особенности выбора

Для качественного и продуктивного выполнения посевных работ необходимо правильно выбрать подходящее оборудование.

Следует учитывать ряд важных параметров:

Механизм извлечения посадочного материала из бункера

. Клубни могут перемещаться на ленту или цепь. Первый вид предпочтительнее. Вибрации при работе техники могут раскачивать цепь, что часто приводит к выпадению клубней из посадочных чашечек.
Выбор скоростей – полезная функция для определения промежутков между кустами, длина которых увеличивается по мере ускорения техники.
Колёса для транспортировки – они увеличивают манёвренность агрегата и позволяют выполнять разворот без отключения двигателя.
Объём чаши. Выбор этой характеристики зависит от количества загружаемого картофеля. Для небольшого огорода будет достаточно 20 л, более крупные участки легче обрабатывать изделиями на 40 л.
Настройка бороздонарезателя. Эта функция позволяет применять оборудование для посева других культур, отличающихся размерами и густотой посадки от картофеля.
Тип грунта. Рыхлую почву лучше обрабатывать приспособлениями с высоко расположенным днищем. Для твёрдой земли предпочтительнее выбрать тяжёлую технику. На целине обработка производится массивными агрегатами с узкими колёсами.
Регулирование дискового окучивателя. Настраиваться должна глубина вхождения в почву и расстояние между вращающимися деталями.
Цена изделий. Зачастую слишком дешёвые модели изготавливаются из материалов низкого качества и могут выйти из строя при интенсивной нагрузке. Многорядные устройства также довольно дорогие, для большинства домашних хозяйств будет достаточно двухполосной техники.
