Споттер что это? назначение, характеристики, виды и выбор

Что такое споттер и как им работать? Технология ремонта. Видео.

Профессиональный кузовной ремонт не может обойтись без использования споттера! В этой статье мы поговорим о том, как работать споттером! Этот аппарат, позволяет значительно сэкономить время при рихтовке металла. Если раньше, когда были только подручные средства такие как, монтажка, «рессора», молотки, лопатки и многие другие железяки, приходилось к примеру разбирать дверь и выстукивать металл изнутри, то теперь с использованием споттера, про эту лишнюю работу можно забыть. Уверен, что после приобретения такого аппарата, Вы вздохнете с облегчением и рихтовка вмятин будет сущим пустяком. Самое большое преимущество споттера — это то, что усилие прикладывается только к внешней стороне поверхности поврежденной детали, тем самым значительно облегчая задачу. Теперь давайте разберем возможности и принцип работы данного аппарата. Прежде всего сопоттер или его еще называют спот — это сварочный аппарат для контактной сварки. Отличие споттера от обычного сварочного аппарата, в том, что импульс сварочного тока формируется за счёт разряда конденсатора большой ёмкости и действует в течении очень короткого промежутка времени, настолько короткого, что даже краска с обратной стороны не успевает обгореть. А попробуйте вы исполнить такой трюк с обычным полу автоматом и что получится? Поэтому споттер не заменимый аппарат для кузовного ремонта.

Сейчас конечно можно было бы рассказать о том, кто и когда изобрел этот аппарат, затем мы бы плавно перешли к физике, свойствам металла и так далее, но думаю это мало кому интересно, да и не к чему забивать себе голову лишними вещами

Ведь для мастера кузовного ремонта в первую очередь важно качество исполнения ремонта, а не физико — химические свойства материалов

Что такое споттер и как он работает

Точечную сварку применяют для соединения между собой деталей из тонколистового проката, а также фиксации на них различных крепежных и опорных элементов. Сваривание осуществляется коротким и мощным импульсом тока. Это обеспечивает проплавление металлического листа не на всю глубину и таким образом позволяет избежать повреждения его поверхности с обратной стороны. Поэтому источники питания многих споттеров имеют напряжение холостого хода в пределах 6÷8 В, сварочное напряжение – 1.5÷2 В и импульсный ток порядка 2500÷3000 А, что позволяет производить сварку на металлическом листе толщиной от 0.5 до 1.5 мм.

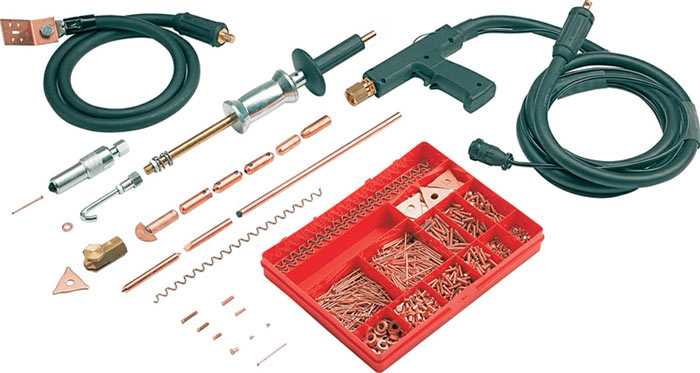

В состав такого аппарата для правки кузовных деталей входят пять основных компонентов (см. рис. ниже):

• источник питания с блоком релейного или электронного контроля и регулирования;
• сварочный кабель с проводами управления;
• кабель массы с пластиной;
• пистолет с клеммами для подсоединения силовой и управляющей цепи и резьбовым соединением для электродов;
• комплект электродов, оснастки и расходных элементов.

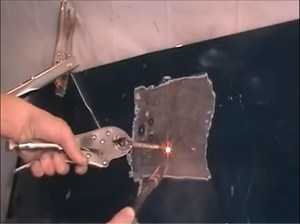

Рихтовка с помощью споттера происходит в следующем порядке:

1. Зачистка поверхности вмятины.
2. Приварка вне рабочей зоны пластины кабеля массы.
3. Установка в пистолет электрода и зажим в него крепежа (кольцо, гвоздь).
4. Приварка коротким импульсом крепежа к месту вытяжки.
5. Вытягивание на себя вручную или с помощью приспособлений вмятины в кузовной детали.
6. Отваривание крепежа от поверхности металла.

Назначение и сферы применения оборудования

Споттеры являются стандартным оборудованием для автосервисов, т. к. их использование значительно экономит время и сокращает трудозатраты при рихтовке кузовных деталей с односторонним доступом. Кроме того, их применяют для осадки импульсным нагревом металла. Еще одной областью применения споттеров является двусторонняя сварка. В этом случае вместо пистолета используют специальные сварочные клещи. Одна из важных особенностей этого сварочного оборудования — небольшое энергопотребление; параметр ПВ (продолжительность включения) у таких аппаратов не превышает 5%. Многие домашние мастера из тех, кто занимается кузовным ремонтом автомобилей, самостоятельно изготавливают споттеры из подручных материалов (в основном, на базе старых трансформаторов). В таких аппаратах чаще всего отсутствует электронный блок управления, а сварочный импульс формируется вручную, путем нажатия на кнопку отключения питания. Регулировки тока у них, как правило, тоже нет, поэтому подбор сварочных режимов производится опытным путем. Пистолеты и обратные молотки народные умельцы обычно изготавливают своими руками, а расходный крепеж приобретают в профильных магазинах. Тем не менее, с помощью таких устройств вполне успешно выполняются различные виды рихтовки.

Споттеры для точечной сварки

Споттер – это вид ручного аппарата точечной сварки, актуальная в ремонте транспортной техники, на стройке. Большую эффективность демонстрирует, взаимодействуя с габаритными изделиями, когда невозможен доступ к внутренней стороне. Продается стандартным комплектом – само устройство, кабель заземления, провод подачи тока, сварочный пистолет. Мы проанализировали мнения мастеров, отзывы покупателей, протестировали самые покупаемые модели, выделив 3 явных лидера.

Fubag TS 2600

Споттер для односторонних прихваток на металлических изделиях толщиной до 1.5 мм. При компактных габаритах 200х320х180 мм устройство потребляет напряжение 5.4 кВт, выдавая силу тока 2800 А. Комплект дополнен пистолетом, угольным электродом и тремя «звездочками», штангой с обратным молотком. Предусмотрено несколько режимов эксплуатации (всего 5) – разогрев угольным электродом, приварка гофрированной проволоки и колец, прихватка «звездами». Благодаря обратному молотку, грузику весом 1.1 кг можно быстро вытягивать вмятины. Вес конструкции 14 кг. Производитель прилагает все нужные инструменты. Дополнительные функции – термозащита, контроль поджига.

Достоинства:

• Надежное соединение;
• Световая индикация;
• Полный комплект инструментов;
• 5 режимов;
• Простота настройки;
• Компактность.

Недостатки:

• Тяжело переставлять из-за большого веса;
• Отсутствует опция регулировки силы тока в амперах.

FoxWeld SW-2500

Полуавтоматический трансформатор обеспечивает конденсаторную сварку со временем разряда от 1 до 3 мс. Весь рабочий процесс полностью автоматизированный, поэтому использовать FoxWeld SW-2500 может даже новичок. Глубина проникновения минимально возможная — приблизительно 0.1 мм, это позволяет выполнять действия на тонкостенных металлах 0.6 мм. При этом детали и изделия не подвергаются перфорации, деформации, не меняют цвет. Комплект состоит из пистолета, источника питания, зажима-массы, цанг и ключей для их смены. Корпус размерами 355x355x155 мм весит 14.5 кг. Мощность 2.5 кВт, диаметр шпильки не должен быть больше 10 мм. Для простоты управления на передней стенке установлен цифровой дисплей. Скорость формирования точек сцепки — 10-20 штук за минуту.

Достоинства:

• Высокая производительность;
• Цифровой дисплей;
• Широкая область применения;
• Хороший комплект;
• Аккуратный результат;
• Простота эксплуатации.

Недостатки:

• Кабеля не выносят низкие температуры;
• Цена.

По характеристикам, заявленным возможностям аппарат относят к профессиональной категории. Может работать со сталью, нержавейкой, алюминием, латунью. Используется при строительстве зданий, приборостроении, в электронной промышленности и др.

ТСС SW-1600

Аппарат ультразвуковой точечной сварки для сцепления шпилек конденсаторным методом. Это мгновенный разряд энергии со скоростью 1-3 мс или 10-20 штук за минуту. Минимальная толщина листа металла должна быть 0.6 мм, при этом никаких следов не остается. Потребляемая мощность 1.6 кВт. Для управления предусмотрен цифровой дисплей. Комплектация состоит из сетевого кабеля, источника питания, пистолета на проводах, зажима-массы, цанг и ключей для их замены. Также производитель прилагает гарантию. Степень защиты от влаги, пыли здесь выше, чем у предыдущих номинантов — IP21. При габаритах 355×355×155 мм конструкция весит 18 кг.

Достоинства:

• Высокая точность ультразвука;
• Цифровой дисплей;
• Быстродействие;
• Скорость;
• Хороший комплект;
• Профессиональная серия.

Недостатки:

• Цена;
• Не всегда есть в наличии у магазинов.

Использовать это устройство можно, если предстоит работа с латунью, сталью, алюминием. Его главное отличие – экономия потребляемой энергии, времени владельца. Это новинка от российского производителя, созданная современными технологиями. Выдержит как бытовые, так и промышленные нагрузки.

Лучшие трубогибы

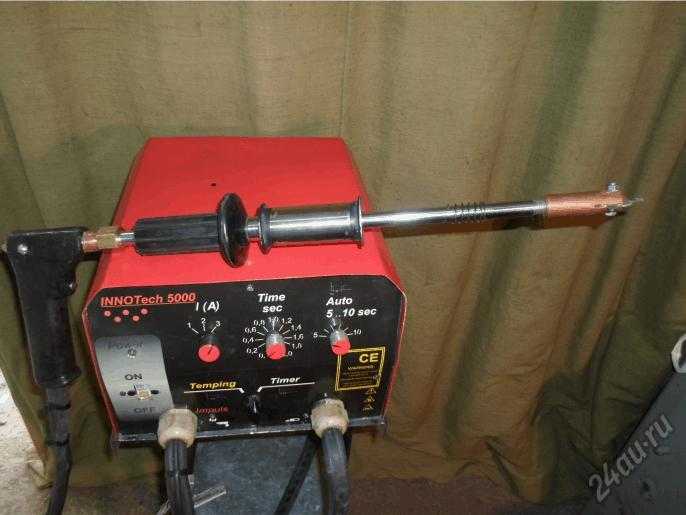

Конструктивные особенности и рабочие параметры

Итак, споттер. Что это такое? Разберемся более подробно.

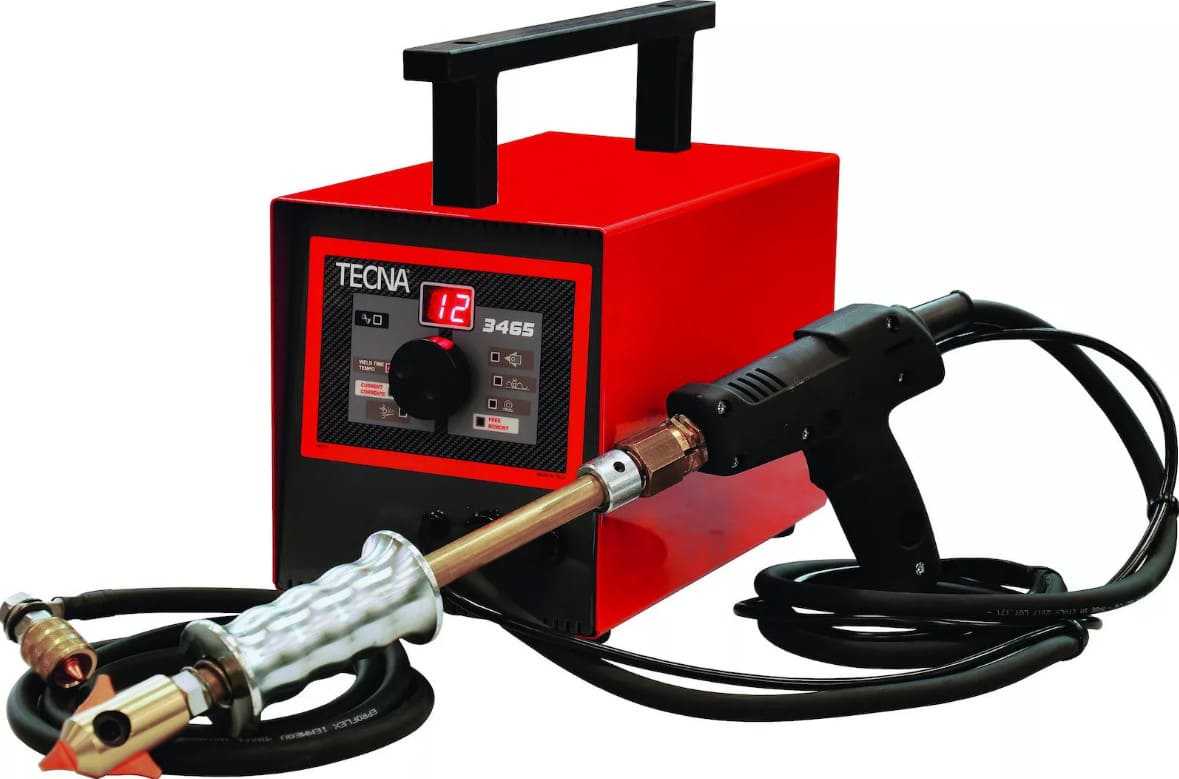

Устройство сформировано следующими модулями:

• аппарат, благодаря которому ведется контактная сварка;
• заземляющий кабель;
• кабель подачи тока, на конце которого закреплен сварочный пистолет – основной рабочий элемент.

Пистолет может оснащаться насадками различных типов, которые подбираются в зависимости от того, какие именно операции предстоит выполнить.

На фронтальной панели сварочного аппарата располагаются органы управления, благодаря которым удается корректировать мощность, силу тока.

Наиболее современные модификации оснащаются жидкокристаллическими дисплеями, позволяющими видеть текущие рабочие показатели, держать весь процесс под контролем.

Основные разновидности

Устройства представлены следующими категориями:

1. Инверторные.

Данное оборудование оснащено преобразователями, благодаря которым они функционируют вне зависимости от напряжения. Это упрощает работу, а также расширяет список задач, доступных для реализации.

Аппараты компактны, позволяют вести сварку с высокой точностью и скоростью, сила тока остается стабильной на протяжении всего процесса.

2. Трансформаторные. Такие споттеры подключаются к сетям переменного тока, они дешевле инверторных аналогов, их функций вполне достаточно для того, чтобы выполнять простые операции.

Наиболее функциональными моделями данной категории считаются трехфазные приборы, что объясняется повышенной мощностью. Главный недостаток трансформаторной техники заключается в том, что она не подходит для работы с металлом, покрытым слоем цинка.

Допускается классификация и по материалам, с которым ведутся операции:

3. Споттер по стали. Наиболее распространенное устройство, позволяющее проводить операции со стальными кузовными элементами.

4. Модели, ориентированные на работу с алюминием. Данный металл обладает совершенно другими характеристиками, в сравнении со сталью, а потому работать с ним необходимо соответствующими приборами.

Смотрите полезное видео, что такое споттер и работы с помощью него:

Принципы» выбора

Чтобы выбрать споттер, который окажется по-настоящему полезным и функциональным, необходимо руководствоваться следующими моментами:

• Для профессионального использования лучше выбирать максимально функциональное устройство, с обилием режимов работы. Оно позволит вести целый спектр работ по рихтовке, избавит от покупки дополнительных инструментов.
• Работа с листами металла толщиной более 1.5 миллиметров подразумевает использование моделей с двусторонней сваркой. Если указанное значение меньше, то достаточно и одностороннего варианта.

Для домашней эксплуатации хватит и простой модели со средним показателем мощности. Ее вполне хватит для того, чтобы выравнивать не слишком глубокие вмятины.

Изучим также краткий рейтинг споттеров:

1. Серия GS от бренда Garwin. Достаточно демократичная цена и функциональный набор, вполне соответствующий даже профессиональной эксплуатации.
2. Серия TT от компании Hammer. Высокий уровень безопасности, цифровое управление, позволяющее с максимальной точностью контролировать рабочие параметры. Мощность вполне достаточна для домашней эксплуатации.
3. Gyspot. Качественная техника французского производителя.

Смотрите видео-отзыв человека использующего споттер — RedHotDot HAMMER ТT:

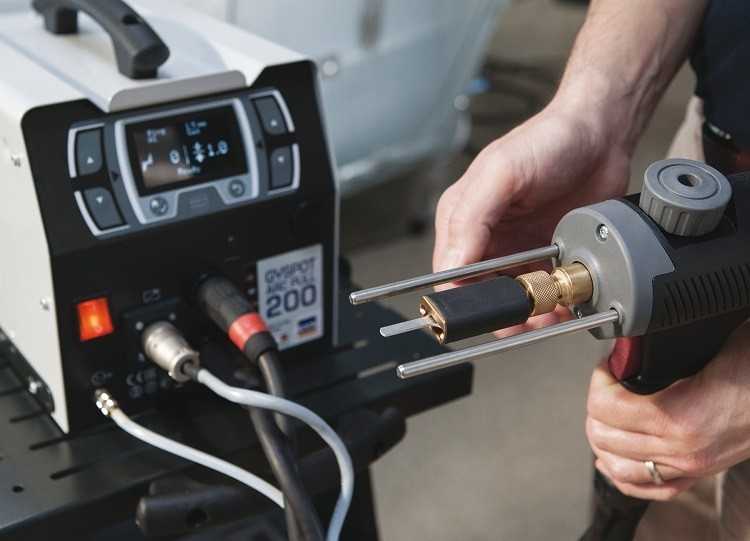

Полезный видео-обзор французского Spottera GYSpot 2700 для кузовного ремонта:

Отзывы также дают понять, что неплохо себя зарекомендовали устройства от Русского мастера, иностранных фирм Holex, Aurora, Telwin.

SKODA RAPID — автомобиль, который смело можно назвать уникальным. Почему? Ответ очевиден – он подойдёт абсолютно всем! Динамичный характер модели и чёткая, отточенная управляемость в сочетании с интересным и стильным дизайном не оставит равнодушными молодое поколение.

Водители более зрелого возраста по достоинству оценят благородство «кристаллического» дизайна, который отчасти напоминает собой традиции лучших хрустальных мануфактур Чехии и столь любимую всеми жителями Праги архитектуру в стиле кубизм.

Ключевые функции и технические характеристики споттера

Независимо от рода устройства: заводская (используется в промышленности) или самодельная конструкция, у них одинаковые функции:

• сваривание элементов корпуса с использованием ремонтных шайб;
• точечная сварка электродом из металла. Штырь подбирается прочный, чтобы с его помощью удалось вытянуть корпус;
• способность нагревать детали корпуса посредством электрода углеродного типа и резко охлаждать основу. Подобная функция способствует созданию осадки металла;
• за счёт двух режимов работы улучшается эффективность и простота применения устройства. При активации первого режима наступает стабильная работа, он предназначен для использования с углеродным электродом. Второй режим подразумевает непродолжительное включение, время активности выставляется вручную. Используется вместе с железным электродом, нередко применяется для установки шайб;

Споттеры для точечной сварки должны быть ограничены временем сваривания детали

В аппарат встроена охладительная система и термостат для деактивации в случае сильного нагрева. Отключение и включение выполняется автоматически при достижении установленных отметок.

Базовые характеристики споттеров:

• напряжение в сети питания для правильной работы установки – 220 В (иногда 380 В);
• частота переменного тока – от 50 до 60 Гц;
• предельная мощность аппарата – 10 кВт;
• сила тока в режиме максимальной нагрузки – 1300 А;
• напряжение во 2-м слое обмотки сварочной установки – 8-9В;
• диапазон времени активности – от 0 до 1,2 с;
• 2 режима работы: с включением таймера (для сварки по точкам) и непрерывная работа в стандартном режиме и темперировании;
• производительность при установке режима точечной сварки при соотношении с предельной мощностью на выходе – 15%;
• производительность в случае использования угольной сварки в отношении к максимальной мощности на выходе – 75%;
• усилие на разрыв иглы – свыше 100 кг;
• тяговое усилие в отношении шайбы – свыше 100 кг;
• габариты конструкции – 380×290х840 мм;
• масса – 32 кг.

Устройство и принцип работы

Сварка споттером активно используется на многих СТО. Основное его предназначение — выравнивать поврежденные элементы поверхности, возвращая геометрические формы в исходное состояние. Этот аппарат имеет всевозможные насадки и режимы, позволяющие так «обработать» проблемное место, что конечный результат будет аналогичен заводскому виду. Часто споттером выполняют рихтовку кузовных элементов авто:

• крыльев;
• порога;
• дверей;
• капота;
• крыши.

Устройство состоит из сварочного аппарата. Он может выдавать постоянный или переменный ток. Споттеры бывают профессиональными, перемещаемыми на колесиках, или компактными, для ношения в руке. На лицевой стороне находится панель с настройками. На всех моделях можно задавать мощность и силу тока. Обязательно устанавливается ряд кнопок или тумблер с обозначением режимов.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках. На окончании устройства имеется крепежный элемент, в котором фиксируются:

• обратный молоток;
• крюк;
• электроды;
• обратная присоска;
• адаптеры под разные виды сварки (шайбы, проволока).

Сварка аппаратом относится к контактному виду и осуществляется замыканием цепи. Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Курок на пистолете запускает подачу тока. В фиксатор на конце пистолета устанавливается шайба, крюк, или иная насадка. При пропуске напряжения, место, которое менее всего соединено (свариваемые поверхности) начинает нагреваться. Благодаря возрастающему сопротивлению происходит расплавление металла в минимальной зоне, достаточное для сваривания элемента, но не перегревающее конструкцию в целом. Получается прихват изделия контактом.

Основные рекомендации при работе

Прежде чем начать работу ознакомьтесь как пользоваться споттером, а главное: чего нельзя делать в прилагаемой к аппарату инструкции.

Кроме этого, некоторые моменты, которые будут полезны начинающим:

1. Перед подключением убедитесь, что сеть выдержит потребляемую устройством мощность.
2. Не удлиняйте штатные кабели споттера, чем они больше, тем сильнее падение мощности, а значит хуже качество стыка.
3. Тщательно зачищайте как место установки заземления, так места, которые предстоит рихтовать.
4. Установку длинных расходных креплений (зигзагообразная проволока, гребенки) начинайте с дальнего от «земли» конца, чтобы избежать эффекта шунтирования.
5. Рихтуя большие вмятины двигайтесь от меньшей глубины к большей по спирали (наподобие того, как рисуют линии одинаковых высот на карте). Если сразу начать вытягивать самые глубокие места, гарантировано получите излишнюю вытяжку или «хлопуна» — неустойчивую поверхность, которая может снова «вщелкнуться» назад.

Кроме обычных аппаратов существуют и споттеры по алюминию. Их устройство мало чем отличается принципиально, однако параметры его настройки и расходники совершенно другие. Такие аппараты нельзя применять для работы по стали и наоборот.

Параметры, от которых зависит цена споттера

Огромную роль в цене споттера играют параметры, которые обозначают потребляемую им силу тока, общие качества производительности и функциональности. Чем выше каждый из перечисленных параметров, тем больше и цена аппарата. Таким образом, перед покупкой следует определиться с объемом работ, для которых понадобится оборудование. Если предполагаются разовые мелкие работы, то не следует раскошеливаться на профессиональное оборудование. Если же предполагается постоянное оказание квалифицированных услуг с помощью данного инструмента (например, в рамках работы СТО), то стоит озаботиться приобретением мощной аппаратуры.

Среди существенных факторов цены можно установить следующую тенденцию:

• Трансформаторные модели более дешевы и более надежны, но инструменты с инверторным типом преобразователя отлично показывают себя в точечной сварке;
• Модели с повышенной мощностью предназначены для сварки по точкам и применяются для более прочных деталей. Стандартной мощности будет вполне достаточно для рихтования единичных элементов корпуса;
• Наибольшую цену имеют инструменты с двусторонней сваркой, к тому же она выполняется посредством специальных клещей, которые раскладываются с обратной стороны и мгновенно создают зацеп.

Какой аппарат для точечной сварки лучше

Сварочный аппарат должен быть надежным, производительным, максимально точным в выполнении своих функций. Все представленные номинанты соответствуют этим параметрам, отзывы тому подтверждение. Что выбрать и купить, подскажут рекомендации Vyborexperta.ru на основе сравнительного анализа плюсов, минусов каждой позиции:

• Калибр СВА-1.5 АК – бюджетная компактная модель клещей российского производства;
• Telwin Digital Modular 230 – аппарат с таймером для листовой высокопрочной стали;
• Blueweld Plus 230 – высокая мощность, модель для левши/правши, микроконтроллер;
• Fubag TS 2600 – компактный споттер с 5 режимами работы, световой индикацией;
• ТСС SW-1600 – самый высокий показатель точности, скорости, экономичности.

Подходить к выбору такого сварочного прибора следует с полной серьезностью. Чтобы затраты были оправданы, учитывают все факторы заранее. Условно номинантов можно разделить на бытовые, профессиональные конструкции. Многое зависит от частоты использования, уровня нагрузок, личных потребностей, с какими именно изделиями будет проводиться ремонт.

Виды споттеров и их цена

Аппарат точечной сварки по конструкции может относится только к одной из двух групп:

Инверторные

Балгодаря преобразователю, позволяющему получать энергию от любого напряжения, эти модели используют для выполнения многозадачных работ.

Они обладают компактными размерами, обеспечивают высокое качество сварки, так как в процессе работы отсутствует падение силы тока.

Цена – от 25 тыс. рублей.

Трансформаторные

Питаются от электросети переменного тока, предназначены для выполнения простых операций.

Самыми широкими возможностями тут обладают модели, работающие от трех фаз питания, за счет повышенной мощности.

Среди недостатков следует отметить тот факт, что подобные модели не способны работать с оцинкованными поверхностями.

Цена – около 15 тыс. рублей.

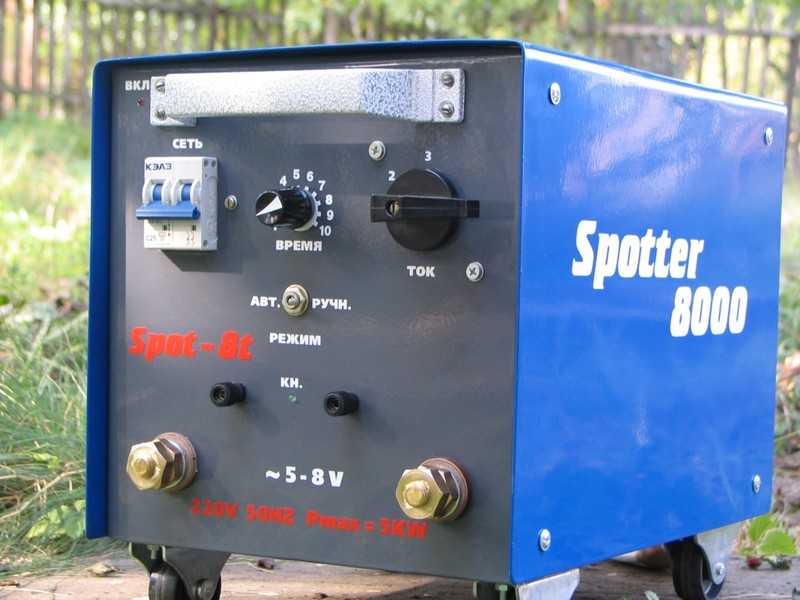

Некоторые народные умельцы используют так называемый аккумуляторный споттер, который состоит непосредственно из аккумулятора и втягивающего реле.

Этот самодельный аппарат обойдется значительно дешевле заводских вариантов любого плана, при работе не требует подключения к сети, но естественно имеет серьезные недостатки:

• Непродолжительное время работы, необходимость заряжать АКБ.
• Отсутствие временного реле.
• Отсутствие возможности регулировать основные рабочие параметры, вроде силы тока.

Аппараты для точечной контактной сварки можно разделить еще на 2 группы, в зависимости от типа материала, с которыми они способны работать:

Предназначены для рихтовки обычных стальных кузовов.

Многофункциональные

По количеству выполняемых типов работ существуют действительно многофункциональные споттеры, способные не только выравнивать поверхности, но и производить точечную сварку, а также пайку металла угольными электродами.

Кстати говоря, сварочный споттер по способу формирования сварочной точки бывает:

• Для односторонней точечной сварки посредством специального электрода.
• Для двухсторонней точечной сварки специальными клещами с ручным или пневматическим приводом.

Мини-споттер

Кроме полноценных сварочных установок весом более 10 кг в продаже можно встретить мини-споттер для односторонней сварки и выравнивания поверхностей с максимальным сварочным током около 1,5 тыс. ампер и весом всего 4 – 5 кг.

Поставляются подобные портативные варианты в удобных кейсах, размерами сравнимы с паяльником пистолетного типа, а их стоимость в среднем составляет 20 — 40 тыс. рублей.

Что такое споттер и как он работает?

В традиционных технологиях точечной сварки свариваемые изделия располагаются между двумя противоположно размещёнными электродами, которые при смыкании образуют электрическую цепь. Её энергетической мощности достаточно для локального расплавления металла и образования приварной точки (spot).

Споттер для кузовного ремонта представляет собой не двух-, а одноточечный портативный сварочный аппарат. С этой целью один из контактов устройства соединяется с восстанавливаемой конструкцией («земля»), а второй включается в схему споттера. В зависимости от схемы споттеры подразделяются на инверторные и трансформаторные, причём промышленные конструкции чаще всего используют трансформаторную схему, а самодельные – инверторную.

Составные части споттера:

1. Пневматические клещи, при помощи которых происходит прижим свариваемых элементов. В некоторых исполнениях споттеров зажимы клещей выполняют функцию электродов.
2. Комплект крепёжных приспособлений – петель или проволочных зажимов (крючков для споттера), а также расходников, в частности, сменных электродов разного диаметра.
3. Обратный молоток, производящий рихтовку.
4. Устройство индикации и контроля за ходом процесса.
5. Соединительные медные кабеля в изолирующей оплётке.

Некоторые производители споттеров увеличивают их функциональность за счёт комплектации устройства пуллером – рихтовочным приспособлением, которое позволяет механически выправлять локальные дефекты на поверхности изделий толщиной до 2…2,5 мм. Пуллер для споттера может иметь механический и рычажный прижим.

Споттер работает так. В односторонних конструкциях свариваемые части прикрепляются друг к другу крючками или петлями, после чего включается инвертор/трансформатор, и в замкнутую цепь подаётся электрический ток. Его предельное значение настраивается в зависимости от поставленных задач. Если требуется выполнить только рихтовку, нагрев поверхности не должен превышать 780…850ºС, при которой металл уже начинает интенсивно размягчаться, а скорость окалинообразования ещё невелика. Для точечной сварки потребуется довести температуру на контакте (контактах – для двухсторонних споттеров) до 1500…1550ºС.

Когда точка соединения нагревается до заданной температуры, выполняют рихтовку, используя обратный молоток, пуллер или клещевой зажим споттера. После формирования соединения пистолет отводят от места сварки, ток отключают, разжимают клещи, и проверяют качество выполненных операций.

https://www.youtube.com/watch?v=cw2B_tMmvjw&t=177s

Какой споттер выбрать?

При выборе споттера обращайте внимание на производителя модели, функциональность сварочного аппарата, комплектацию и характеристики. Учитывайте ремонтопригодность и отзывы владельцев оборудования

Производители

Малоизвестные фирмы, выпускающие споттеры, имеют мало сервисных центров, а качество аппаратов может быть нестабильным. При поломке к ним сложно найти запчасти для ремонта. Среди известных производителей споттеров лидируют такие компании как:

• Fubag
• Blueweld
• Telwin

Рекомендуем обратить внимание на итальянский бренд Telwin, который завоевал репутацию надежного. Компания специализируется на полупрофессиональном и профессиональном сварочном оборудовании

Все аппараты сопровождаются официальной гарантией. Ознакомиться с ассортиментом споттеров Telwin.

Функциональность споттеров

Возможности споттеров зависят от характеристик и комплектации. Лучше выбирайте модель с электронным управлением. Здесь время подачи рабочего тока регулируется программно и напряжение отключается автоматически. Работать очень легко.

В механическом управлении продолжительность приварки определяет сам сварщик, удерживая курок нажатым. Из-за нехватки опыта контакт можно недодерживать (будет быстро отпадать) или передерживать (сложно отделить впоследствии, задержка по времени, более глубокие следы для шлифовки, возможны прожоги).

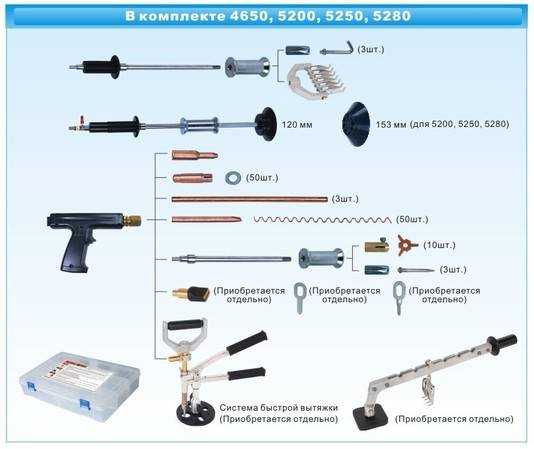

Споттеры комплектуются следующими аксессуарами для кузовного ремонта:

• пистолет с кабелем;
• вставка обратный молоток;
• пуллер;
• вставка крюк с обратным молотком;
• присоска с обратным молотком;
• захват на 5-6 крюков;
• приварочные шайбы, гребенки, кольца.

Это не обязательный набор, поэтому при выборе споттера обращайте внимание на полноту комплектации. Чем больше элементов, тем шире возможности оборудования по рихтовке

Пуллер представляет собой приварной штифт с рычажным приводом. Он позволяет прихватиться в одной точке, опереться об окружающую поверхность и аккуратно вытянуть вмятину. Подходит для небольших повреждений.

Шайбы, гребенки и прочие приварочные элементы необходимы для вытягивания больших вмятин без острых краев. Они оптимизируют работу. По самому глубокому месту повреждения приваривается ряд шайб с расстоянием 10-15 мм или сплошная гребенка. При помощи захвата с крюками и обратного молотка мастер вытягивает сразу значительную площадь, а не воздействует точечно.

Наличие сварочных клещей упростит замену днища авто, ремонт порогов.

Характеристики споттеров

При выборе споттера обращайте внимание на ряд ключевых характеристик:

• Сила тока. Бывает 1500-5000 А. Сказывается на прогреваемой толщине. С мощностью 1500 А получится только рихтовать небольшие вмятины. Чтобы сваривать металл 1.5+1.5 мм, выбирайте споттер на 5000 А
• Напряжение сети. Бывает 220 или 380 V. Определяет, получится ли использовать споттер от обычной розетки в гараже или понадобится трехфазный ввод.
• Потребляемая мощность. Варьируется в пределах 5-11 кВт. Влияет на нагрузку проводки. Для споттеров мощностью 8 кВт необходимо сечение медных проводов 4 мм².
• Вес. 2.5-80 кг. Для моделей свыше 25 кг потребуется тележка, чтобы перекатывать по боксу вокруг автомобиля.

Ремонт

У споттера может сломаться плата управления, обмотка трансформатора, пистолет. Все детали можно заменить, если запчасти есть в наличие. Перед покупкой изучите распространенность ключевых узлов споттера конкретной модели в вашей местности или в интернете. Проверьте наличие сервисных центров, сотрудничающих с этим брендом, чтобы не пришлось отправлять оборудование далеко курьерскими службами или везти на авто.

Какой споттер выбрать?

Выбирая аппарат для кузовного ремонта, необходимо ориентироваться на следующие советы:

• Для профессиональной деятельности лучше покупать сразу споттер с максимальным функционалом и широким выбором рабочих режимов. Такое оборудование позволит выполнять большую часть рихтовочных работ силами одной модели.
• Для работы с металлом, толщина которого превышает 1,5 мм, потребуется модель, способная выполнять сварку с двух сторон. Если толщина кузовных элементов менее 1,5 мм, с задачей справится односторонний споттер.
• Выбирая модель для дома, нет смысла покупать профессиональное оборудование с полным комплектом рихтовочных приспособлений. На первых порах подойдет аппарат средней мощности, при помощи которого можно будет выполнять несложную работу, вроде выравнивания вмятин на плоских поверхностях.
• Трансформаторные модели обладают более высокими КПД и мощностью, однако, энергии они расходуют также намного больше, нежели конвертерные варианты. Первые подходят для систематической работы, а вторые – для периодической.

Выбирая споттер, предпочтение лучше отдать цифровым моделям, в конструкции которых предусмотрена электроника, способная самостоятельно управлять режимами сварки, автоматически дозировать сварочный импульс.

Вместо эпилога

В рихтовочных работах сегодня попросту невозможно обойтись без споттеров, ибо они существенно сокращают трудоемкость процесса и повышают качество работы. Приобрести их возможно в любом специализированном магазине или заказать на заслуживающей доверия торговой интернет-площадке (возможна существенная экономия денег). Рынок споттеров и аксессуаров для них достаточно велик, поэтому подобрать модель не составит труда. Однако, не все аппараты являются сложно техническими товарами, поэтому более простые модели будут обладать минимальным гарантийным сроком.

Правильно подобранная модель в сочетании с грамотно поставленными масштабами работ, позволит получить наилучший результат.

Переделка сварочного трансформатора

Прочитав инструкцию по сборке, можно узнать, как сделать сварочный аппарат точечного предназначения из трансформатора. Подобные чертежи можно найти в интернете на специализированных форумах.

Необходимо отметить, что напряжение обычного трансформатора как минимум 70 В, а для точечного применения этот показатель не должен превышать 6−9 В.

Для того чтобы переделать под нужные параметры, в трансформаторе требуется сделать новую обмотку или переделать старую. Если старая обмотка изымается, то её можно потом использовать в низковольтных устройствах.

Сварочные трансформаторы могут быть разных типов:

• ш-образные;
• о-образные;
• тороидальные.

Преимущество последних в маленьком весе, но их переделка требует больших трудозатрат. Необходимое сечение обмотки применяется в связи с получаемым током. Споттер должен иметь напряжение не менее тысячи ампер.

Если плотность тока составляет 8 ампер на кубический миллиметр, площадь сечения провода не должна быть меньше 120 мм³. Работать с такими показателями очень сложно, поэтому если не будет длительного использования аппарата, то сечение можно уменьшить не менее чем 80 мм³. Его можно получить, если сложить вместе несколько проводов меньшего сечения. Для удобства использования такие провода следует скрепить между собой изолентой.

Для начала требуется определить количество витков. Для этого нужно сделать пробную обмотку с помощью обычного изолированного провода. После этого включается трансформатор и проверяется напряжение в пробной обмотке. Полученное напряжение необходимо поделить на количество витков. Это число будет показывать количество витков для напряжения в 1 В. Поскольку трансформатор следует переделывать на 6−9 В, требуется это число умножить на нужное напряжение.

В зависимости от полученных габаритов шины определяется возможность её размещения на трансформаторе. Если новая обмотка не помещается, необходимо удалить старую. Монтировать её нужно аккуратно, стараясь не повредить остальные детали трансформатора.

Сделать споттер самостоятельно несложно, главное — терпение и желание. Необходимо также тщательно изучить инструкцию по сборке и эксплуатации. Таких материалов в интернете достаточно много.

Originally posted 2018-04-18 12:28:06.
