Критерии выбора
При покупке также следует учитывать следующие параметры прибора:
- Пропускная способность (диаметр прохода). Как правило, в частном домостроении используются трубы ДУ 25 или 32 мм. Трубопроводы с диаметром 40 мм и больше встречаются редко.
- Рабочая температура. Указывается в паспорте насоса и должна соответствовать температуре жидкости в системе отопления (максимальное значение до +110-120°С). Качественные приборы способны работать при 110-120 градусах.
- Тип циркуляционного насоса. С «сухим» или «мокрым» ротором оборудование подбирается в зависимости от протяженности трубопровода. Для небольших по площади частных домов достаточно установить второй тип устройства.
- Тип соединения. В частных домах чаще всего устанавливаются приборы с резьбовым соединением, для промышленных систем подбираются электронасосы с фланцевым соединением.
- Монтажная длина. Подбирается в зависимости от места и особенностей установки прибора.
- Шум агрегата. В жилом доме для комфортного проживания важен минимальный уровень шумов. Допустимым считается показатель до 45 дБ.
- Материал корпуса. На степень износостойкости прибора влияет также и материал. Циркуляционные насосы, выполненные из нержавеющей стали (используются для ГВС так как выдерживают большие скачки температур), устойчивы к образованию коррозии и уступают по прочности только чугунным аналогам.
Рекомендации по установке
Прежде чем производить установку оборудования, следует учитывать рекомендации производителя. Также рекомендуем:
- установить источник бесперебойного питания на случай отсутствия электроэнергии;
- выбрать подходящий участок трубопровода для монтажа устройства для удобства эксплуатации и его замены при необходимости;
- установить байпас. При отсутствии электрической энергии или выходе из строя циркуляционного насоса, движение теплоносителя не прекратится;
- установить фильтр грубой очистки воды на входе в электронасос во избежание попадания шлама в трубопровод;
- устанавливать оборудование с учетом направления потока жидкости. Как правило, на корпусе прибора есть стрелка, которая указывает правильное размещение насоса;
- обработать места соединения герметиком для создания герметичности.
Как выбрать циркуляционный насос для отопления: советы
Многих интересует вопрос о том, как выбрать циркуляционный насос для отопления
Для подбора этого изделия под конкретную отопительную коммуникацию необходимо обратить внимание на несколько факторов. Большинство таких устройств имеют визуальное сходство между собой, однако, при этом они могут сильно отличаться по своим техническим характеристикам
Для применения в частных целях выбирают приборы, которые работают от стандартной сети, с напряжением 220 В. Очень важным параметром является мощность устройства. Она зависит от двух основных факторов: модели и режима, в котором функционирует насос. Бытовые приборы имеют показатель мощности, который не превышает 50-70 Ватт.
Также специалисты рекомендуют обратить внимание на температуру теплоносителя. Все бытовые циркуляционные насосы имеют ограничения по этому показателю и могут использоваться в отопительных системах с температурой до 110°C
Большинство моделей насосов устанавливаются на трубы посредством накидных гаек
Как выбрать циркуляционный насос для отопления, ориентируясь на геометрические параметры? С точки зрения геометрических показателей, большую роль играет монтажная длина прибора, а также показатель сечения резьбовой части устройства. Большинство насосов устанавливаются на трубы посредством накидных гаек, которые еще называют американками. Как правило, такие элементы входят в комплектацию устройства. Стандартные показатели сечения, которые применимы к домашним отопительным контурам – 25 и 32 мм. А монтажная длина прибора может быть 13 или 18 см.
Кроме всего прочего, стоит обратить внимание на маркировку, которая наносится на корпус насоса. Там нередко указывается класс защиты электрического прибора, а также показатель максимального давления на выходе
Первый параметр является стандартным для большинства современных моделей и имеет обозначение IP44. Максимальное давление на выходе в большинстве случаев составляет 10 бар.
Немаловажным фактором при выборе насоса является размер монтажной длины прибора
В случае необходимости всегда можно посоветоваться со специалистом, который поможет выбрать подходящий прибор для вашей отопительной конструкции. А также можно задать, интересующий вас вопрос, на одном из профильных форумов в интернете.
Как выбрать циркуляционный насос для отопления, в зависимости от производительности
Еще одним важным параметром, который следует учитывать при выборе данного оборудования, является его производительность. Этот показатель обозначает количество рабочей среды, которую прибор способен перекачать за определенную единицу времени (м³/час). А также стоит учесть величину напора, которую способен создать насос, исчисляемую в метрах.
В большинстве случаев основные технические характеристики таких устройств указываются в их названии. Например, если разобрать наименование прибора «Грундфос UPS 32-80», то первые две цифры означают диаметр патрубков (32 мм), а вторые – величину напора, которая равна 8 м.
Схема отопления дома с напольным котлом, погодозависимой автоматикой и бойлером: 1 — котел; 2 — набор устройств безопасности; 3 — бойлер; 4 — группа безопасности бойлера 3/4″ 7 бар; 5 — гидроаккумулятор 12л/10 бар; 6 — насос; 7 — 3-х контурный коллектор; 8 — кронштейн с комплектом крепежа; 9 — комплект подключения к котлу (1,0 и 1,2 м); 10 — модуль прямой; 11 — модуль смесительный с электроприводом; 12 — КТЗ-20 Ду 20; 13 — кран 11Б27П Ду 20; 14 — клапан КЭГ 9720 Ду 20 (220 В); 15 — сигнализатор; 16 — счетчик газа; 17 — расширительный бак 35 л/3 бар; 18 — клапан подпиточный; 19 — фильтр картриджный тонкой очистки 1″; 20 — счетчик воды; 21 — фильтр с ручной промывкой 1″; 22 — кран шаровый для воды; 23 — дозатор полифосфатный
К подбору циркуляционного насоса для системы отопления необходимо подходить максимально грамотно. Поэтому стоит учитывать даже такие моменты, как состояние помещений и особенности климатического региона, в котором вы проживаете. Если ваш дом имеет хорошую теплоизоляцию, то тогда достаточно обойтись устройством с небольшой мощностью (и наоборот).
Также нужно учесть зависимость мощности насоса от климатического региона. В этом случае прослеживается следующая закономерность: чем холоднее климат местности, в которой располагается жилая постройка, тем мощнее необходим циркуляционный прибор. В случае необходимости на вопрос о том, как подобрать циркуляционный насос для отопления, вам могут помочь ответить специалисты в профильных магазинах.
Характеристики первых пяти моделей насосов для теплоснабжения
| Производитель | Grundfos | Витязь | Oasis | Grundfos | Grundfos |
|---|---|---|---|---|---|
| Модель | UPS 25-40 180 | ЦН-25-4 | CN 25/4 | UPS 25-60 180 | ALPHA2 25-60 180 |
| Тип насоса | циркуляционный | циркуляционный | циркуляционный | циркуляционный | циркуляционный |
| Тип ротора | мокрый | мокрый | мокрый | мокрый | мокрый |
| Производительность | 2,93 куб.м в час | 3 куб.м в час | 3,6 куб.м в час | 4,35 куб.м в час | 2,8 куб.м в час |
| Напор | 4 м | 4 м | 4 м | 6 м | 6 м |
| Мощность | 45 Вт | 72 Вт | 72 Вт | 60 Вт | 34 Вт |
| Материал корпуса | чугун | чугун | чугун | чугун | чугун |
| Диаметр резьбы | 1 1/2″ | 1 1/2″ | 1 1/4″ | 1 1/2″ | 1 1/2″ |
| Температура жидкости | от 2 до 110 град. | от -10 до 110 град. | от -10 до 110 град. | от 2 до 110 град. | от 2 до 110 град. |
| Вес | 2,6 кг | 3 кг | 2,68 кг | 2,6 кг | 2,1 кг |
Назначение и виды циркуляционных насосов
Изделие представляет собой компактный нагнетатель центробежного типа, обеспечивающий принудительное перемещение жидкости по замкнутому контуру. Использование циркуляционного насоса в контуре отопления позволяет существенно увеличить скорость и равномерность нагрева отапливаемого помещения. Кроме этого, следует отметить, что эффективный обогрев коттеджа или квартиры площадью более 100 м2 без обеспечения принудительного перемещения теплоносителя по трубопроводам, практически невозможно.
Существует три разновидности циркуляционных нагнетателей:
1. Агрегаты «мокрого» типа из-за невысокого КПД (порядка 55%) применяются преимущественно в бытовых магистралях. Особенностью таких систем является то, что все элементы установки работают в непосредственном контакте с теплоносителем. Смазка подшипниковых узлов и охлаждение трущихся поверхностей так же осуществляется рабочей средой.
К отличительным особенностям «мокрых» установок относятся:
- Размещение ротора в герметичном стакане из нержавеющей стали;
- Все узлы непосредственно контактируют с транспортируемой жидкостью;
- В процессе транспортировки, осуществляется постоянный отвод тепла и смазка трущихся поверхностей.
Функционирование «мокрых» моделей характеризуется низким уровнем шума и устойчивостью давления на выходе, кроме этого, практически не требуется техническое обслуживание до полного износа или выхода из строя какого-либо элемента.
Попадание воздуха в корпус устройства «мокрого» типа может вызвать повышенный износ вращающихся деталей, перегрев подшипниковых узлов и преждевременный выход из строя всей установки.
2. Помпы «сухого» типа характеризуются высоким КПД до (80%), что дает возможность применять их для принудительного перемещения жидкости в схемах со значительной длиной трубопроводов. Основным их отличием является полная герметизация камеры крыльчатки, позволяющая полностью исключить соприкосновение теплоносителя с подшипниками и другими элементами.
Главным преимуществом агрегатов с «сухим» ротором является возможность функционирования при попадании воздуха в камеру крыльчатки, иными словами, такие нагнетатели сохраняют работоспособность при завоздушивании.
Еще одним достоинством таких моделей по сравнению с агрегатами «мокрого» типа является лучшее охлаждение узлов, поскольку они не контактируют с разогретым теплоносителем.
Кроме этого, все подшипниковые узлы и элементы надежно защищены от воздействия абразивной взвеси. Вредному воздействию подвержены только крыльчатка и внутренние стенки корпуса. Такая компоновка дает возможность использовать «сухие» циркуляционные нагнетатели в системе отопления с открытым контуром, где вероятность загрязнения теплоносителя значительно выше, чем в закрытых контурах.
К недостаткам такой компоновки можно отнести:
- Повышенный уровень шума;
- Отсутствие постоянной смазки трущихся поверхностей;
- Сложную конструкцию уплотнений, снижающую надежность изделия.
Указанные недостатки «сухих» нагнетателей не имеют принципиального значения, поскольку шумность устройства практически не имеет значения в производственных зданиях, а своевременное техническое обслуживание позволяет избежать протечки теплоносителя.
3. Нагнетатели с регулируемой частотой вращения крыльчатки позволяют варьировать угловую скорость турбины, обеспечивая тем самым:
- Оптимальные параметры теплогенератора;
- Поддержание заданного значения температуры во всех радиаторах;
- Уменьшение температуры теплоносителя при сохранении температуры в помещении, за счет ускорения транспортировки теплоносителя.
В специализированных магазинах можно найти одно-, двух-, трех-, и четырехскоростные нагнетатели. Изменение скорости производится с помощью использования различных схем коммутации. Существуют нагнетатели с бесступенчатой регулировкой частоты вращения рабочего колеса, однако их стоимость находится за пределами бюджетного сегмента.
Преимущества и недостатки циркуляционных помп
Как уже говорилось выше, циркуляционные помпы имеют конструктивные отличия и разделяются на аппараты с “сухим” и “мокрым” ротором. Оба типа агрегатов работают достаточно эффективно и в силу своих конструкционных отличий имеют как плюсы, так и минусы при использовании.
Агрегаты сухого типа
К плюсам “сухой” циркуляционной помпы можно отнести следующее:
- высокая производительность;
- ремонтопригодность;
- долгий срок службы;
- высокий КПД (около 80%);
- возможна установка в любом положении;
- надежность;
- низкая стоимость;
- аппарат может работать без теплоносителя в случае его утечки.
Минусы агрегата с “сухим” ротором:
- высокий уровень шума — основная причина, по которой данный вид аппаратов не размещают в жилых помещениях;
- требуется периодически проводить профилактику, заключающуюся в осмотре аппарата и смазке его подвижных элементов.
Аппараты с “мокрым” ротором
Преимущества “мокрых” циркуляционных агрегатов:
- минимальный уровень шума, позволяет размещать помпу в жилых помещениях;
- не требуется смазка подвижных элементов устройства;
- простой монтаж и обслуживание;
- наличие способа охлаждения, не требующего установки дополнительного оборудования;
- длительный срок службы;
- доступные цены на аппараты и на запчасти к ним.
Недостатки “мокрых” циркуляционных аппаратов:
- низкий КПД (около 30 %);
- правильная работа помпы возможна лишь при горизонтальной ориентации ротора;
- агрегат не может работать без теплоносителя.
В целом, преимущества установки циркуляционных насосов, независимо от их типов, заключаются в следующем:
- воздух в помещениях, в том числе имеющих большие площади, прогревается быстро;
- трубопровод вместе с радиаторами отопления прогреваются равномерно;
- отсутствует завоздушенность труб;
- можно устанавливать полотенцесушители и термостаты;
- уменьшается расход газа, требуемого для подогрева теплоносителя;
- монтаж всей системы отопления можно производить с применением труб малого диаметра.
Какой выбрать циркуляционный насос для отопления частного дома?
При выборе циркуляционного насоса крайне важную роль играют технические характеристики, от которых зависит скорость прогрева помещения и производительность оборудования.
К основным критериям относятся:
- Производительность. От этого критерия зависит, какое количество воды насос сможет перекачать за определенный временной промежуток.
- Напор. Данный показатель показывает, на какую высоту насос сможет поднимать столб воды. Чем больше дом и отопительная система в нем, тем выше должен быть напор.
- Максимально допустимая температура воды. Устаревшие модели насосов способны прогревать воду максимум до 95 градусов. Более современные модели способны прогревать теплоноситель до +110 градусов. Это способствует быстрому прогреву помещения, а сами насосы отличаются повышенной безопасностью, надежностью и износостойкостью.
- Габариты. От размеров насоса зависит сложность его монтажа и удобство эксплуатации. Для больших насосов придется предусмотреть отдельное помещение, а компактные модели для одноэтажных домов можно установить прямо на кухне или в ванной.
Установка насоса в систему отопления частного дома
Лучше всего устанавливать циркулярный насос одновременно с монтажом всей системы отопления. Но так как необходимость в эксплуатации этого прибора существует и в уже действующих системах, то следует остановиться именно на этом варианте.
Сначала нужно подготовить «поле действия», для чего потребуется освободить систему от теплоносителя. Также заранее следует подготовить все необходимые инструменты и расходные материалы.
Далее надо изготовить резьбовые соединения на трубах с учетом диаметра отверстий насоса.
Перед тем как установить прибор, сначала монтируют перед ним фильтр для очистки
Отсутствие этого элемента непосредственно на работу не влияет, но вероятность того что уже в скором времени потребуется ремонт циркуляционного насоса, достаточно велика, так как грязь и частицы песка выведут из строя прибор.
Для того чтобы правильно установить насос, обязательно нужно обращать внимание на стрелку, нанесенную на корпус прибора: она должна совпадать с направлением движения теплоносителя.
Обязательной является и установка на входном и выходном патрубке кранов, так называемой, запорной арматуры и обратного клапана, а также байпаса, наличие которых значительно облегчает выполнение ремонтных и обслуживающих работ.
Как правило, насос монтируется в горизонтальном положении. Для «мокрых» двигателей – обязательно, а для «сухих» – предпочтительно.
После выполнения всех работ по установке, нужно проверить надежность соединений и выполнить пробный запуск системы, для чего ее следует заполнить теплоносителем.
Заполнение системы рекомендуется проводить при помощи нижней трубы – это способствует тому, что весь воздух, находящийся в трубах, поднимется вверх в расширительный бачок, через который и будет удален из системы.
Циркулярный насос можно устанавливать как на обратную трубу, так и на подающую. В первом случае он будет работать в более щадящем режиме, так как на него не будут воздействовать высокие температуры теплоносителя.
Но установка на подающей трубе – наиболее эффективна, потому как большинство современных приборов способны выдерживать температуру жидкости более 105-110 °C. В основном, насосы с «мокрым» двигателем устанавливаются на подаче, а с «сухим» – на обратке.
Выбор по размерам
Вы наверняка заметили — в ассортименте фирм есть агрегаты с одинаковыми характеристиками, но разными габаритами и размерами патрубков. Как выбирать внешние параметры насоса:
- Для монтажа на трубопроводах, байпасах и смесительных узлах напольного обогрева используются стандартные нагнетатели длиной 180 мм. «Коротыши» 130 мм ставятся внутри теплогенераторов либо на магистралях в сильно ограниченном пространстве.
- Диаметр присоединительных патрубков подбирается под сечение основного трубопровода. Увеличение типоразмера допустимо, уменьшение – категорически не рекомендуется. То есть, на трубопровод Ду 25 можно ставить агрегат со штуцерами 32 мм.
- Насосы с патрубками Ø32 мм применяются на первичных кольцах и котловых контурах, а также в модернизируемых самотечных системах.
Рабочие характеристики насосов не зависят от их монтажной длины – 130 или 180 мм
Число скоростей нагнетателя особой роли не играет. В домашних условиях вполне достаточно 3 режимов, оптимальная скорость – вторая. Воздух из агрегатов стравливается через боковой винт, поэтому не стоит покупать изделия с отдельным воздухоотводчиком.
WCP 25-80G (180 мм)
Фото:https://beru.ru
Практически ни в чем не уступает победителю рейтинга насос WCP 25-80G (180 мм). Он подходит для установки в однотрубных или двухтрубных системах отопления. Модель оснащена мощным мотором (245 Вт), который обеспечивает производительность от 0,5 до 8,5 куб. м/ч и напор от 0,5 до 8,0 м. Помпа сделана добротно, чугунный корпус и алюминиевый двигатель делают прибор долговечным. Благодаря трехпозиционному регулятору пользователи могут выбирать необходимый режим работы. К сильным сторонам насоса можно отнести компактность, что упрощает его монтаж.
Циркуляционный насос WCP 25-80G (180 мм) (245 Вт)
Где правильно устанавливать насос
При установке насоса для отопления частных домов, как выбрать место монтажа это не менее важный вопрос, чем непосредственно характеристики оборудования. Здесь нужно учитывать принцип работы агрегата, тип системы и количество ее контуров.
Один из вариантов подключения циркуляционного насоса в систему отопленияИсточник akademy-heat.ru
Насос можно устанавливать как на входе, так и на выходе, обеспечивая удобный доступом к нему для проведения технических осмотров и профилактик. В большинстве случаев предпочитают устанавливать насосы на входе, чтобы насос перекачивал воду с меньшей температурой, но основной критерий – это все-таки удобство обслуживания.
Видео описание
Наглядно про установку насосов на подаче или обратке в видеоролике:
- системой радиаторов;
- коллектором;
- расширительным бачком.

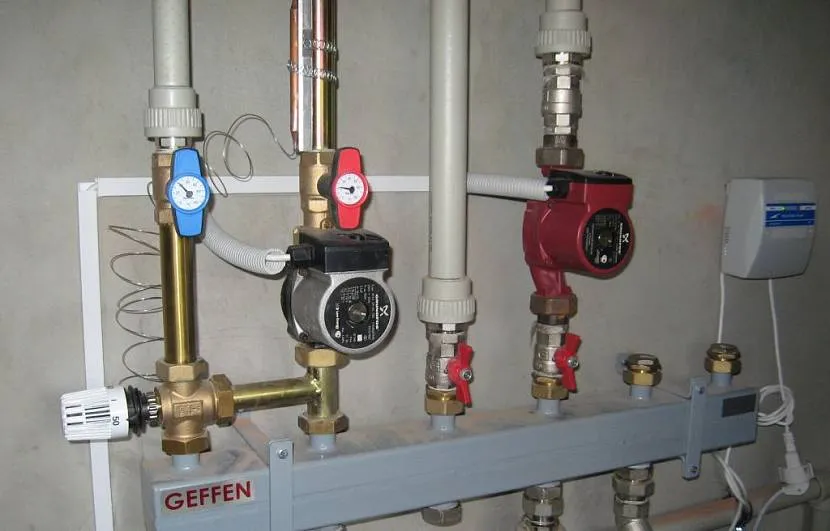

В двухконтурной системе, с подключением «теплых полов», на каждый контур устанавливается отдельный насос.
На каждый контур отопления устанавливается свой насосИсточник obzortop.com
Рекомендации по установке для всех типов систем
Существуют рекомендации по установке всех типов насосов:
- Монтаж системы, в которую входит циркуляционный насос, проводится с подключением резервного электропитания с запасом работы 4-6 часов.
- Для 1;-2– контурных систем обязательна установка байпаса, так как при отключении электричества она обеспечит естественное движение потока энергоносителя в системе.
Для справки! Байпас это – обвод, небольшой участок трубы с запорной или регулируемой арматурой, иногда с обратным клапаном. Встраивается в обход циркуляционного насоса и при его остановке обеспечивает свободное движение потока.
- Проверять работу насоса можно только при заполненной системе. Основной показательно правильной установки – равномерное распределение тепла между всеми радиаторами.
- Насосы с мокрым типом ротора устанавливаются в вертикальном положении.

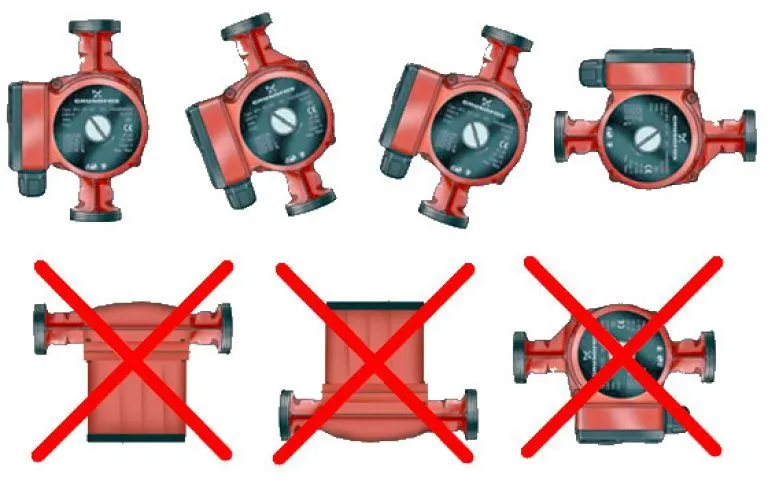

Обычно производители иллюстрируют как надо правильно устанавливать насосИсточник as-elit.ru
- Обязательна установка фильтра грубой, и желательна установка тонкой очистки.
- Насос должен находиться в доступном для обслуживания месте.
- После проведения всех расчетов добавьте 20 % от номинальной мощности, так вы обеспечите щадящую работу оборудования в оптимальном режиме 85-90 %, исключая работу на пределе возможности.
Котлы на твердом топливе
Этот тип требует отдельного рассмотрения. При отключении электричества происходит остановка насоса, но нагревание энергоносителя в котле продолжается: невозможно быстро погасить горящие дрова или уголь, через 3-5 минут температура достигнет критических показателей и сработает клапан сброса давления. Если насос установлен на выходной трубе сброс происходит через 4-6 минут, в то время как его установка на обратке увеличивает это время до получаса.
Видео описание
Наглядно про установку насоса в системе с твердотопливном котлом в следующем видео:
Ценовой фактор
При выборе циркуляционного насоса имеет значение стоимость самого устройства и его экономичность при эксплуатации. Как правило, работа насоса оправдывается экономией на расходе топлива, а стоимость на саму модель определяется его работоспособностью.
По Москве разбег цен на насосы очень большой. Условно из можно разбить на 3 категории:
За 3,5-7 тысяч рублей можно купить базовые функции, с минимальным сроком работы и чаще всего одноразового использования;

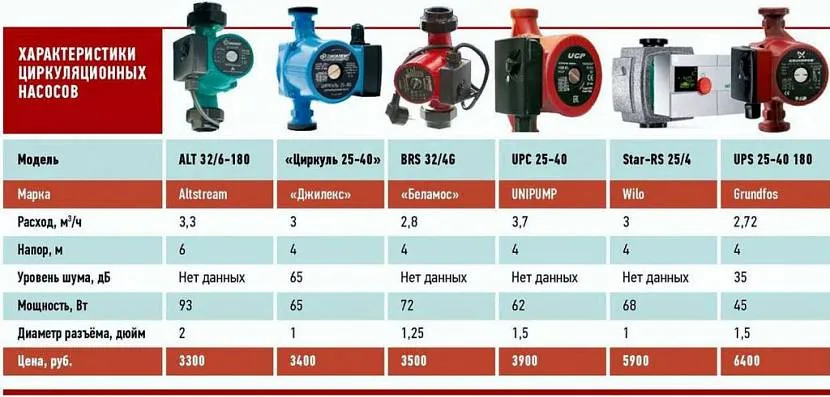

Сравнение характеристик насосов эконом сегментаИсточник ms.decorexpro.com
- Приборы за 7,5-20 тысяч – это «рабочие лошадки», точно обеспечивающие заявленные характеристики, со сроком работы не меньше указанного производителем и с несколькими степенями защиты и оптимальным запасом прочности;
- VIP–системы с полной автоматизацией, набором дополнительных функций, высоким запасом прочности и возможностью обеспечить теплом большой объем обойдутся уже по стоимости от 20 до 45 тысяч рублей.
Видео описание
И еще некоторые размышления про циркуляционные насосы в следующем видео:
Преимущества отдельной насосной установки
Использование нагнетательного оборудования оправданно с точки зрения экономии топлива и повышения КПД котла, поэтому многие компании встраивают насосные установки в котлы. Но отдельная установка агрегата имеет свои преимущества: быстрая замена без снятия котла, возможность контролировать процесс при возникновении внештатных ситуаций (например, использование байпаса). Кроме этого насос можно установить в систему, не предусмотренную проектом на начальном этапе.

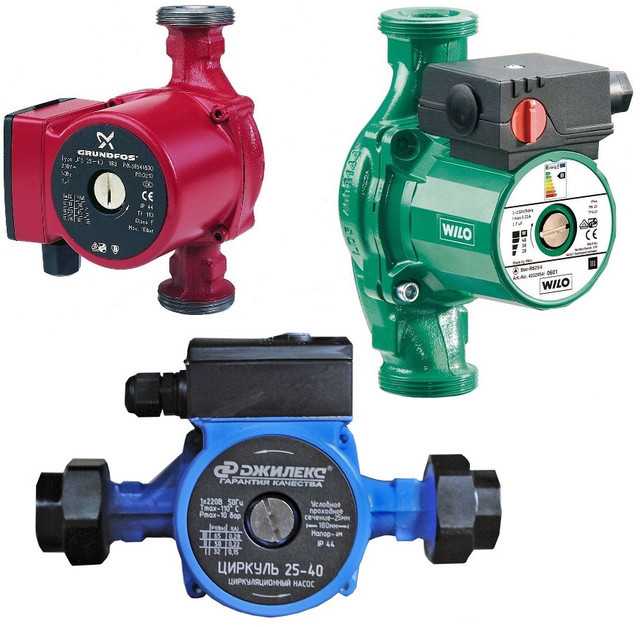

Популярный циркуляционный насос для отопления Wilo
Немецкий циркуляционный насос для отопления Wilo технические характеристики которого приведены ниже, имеет две модификации, с сухим или мокрым ротором. Все насосы с «мокрым» ротором обычно маломощны и предназначены для применения в системах отопления до 200 кв. м. Циркуляционный насос с сухим ротором значительно мощнее и применяется для сложных систем.
Основные показатели насосов «Wilo»:
- напор — 8 метров (максимальная высота подъема теплоносителя);
- давление в системе — 5 м. куб/час;
- необходимая мощность (площадь дома 130 кв. м) — 0,4 куб. м/час;
- необходимая мощность (площадь дома 170 кв. м) — 0,6 куб. м/час;
- при отоплении 300 кв. м нужна мощность — 0,9 куб. м/час.
Принцип подбора понятен, но лучше всего получить консультацию профессионала или менеджера интернет магазина.
Датской фирмой выпускается насос циркуляционный Grundfos для отопления помещений. Насосы Grundfos выпускаются с сухим и мокрым ротором. Главное отличие насосов этой компании — специализированные серии для применения в конкретной области. Все насосы датской фирмы экономичны, отличаются бесшумной работой и легко устанавливаются. К насосу прилагается подробное техническое описание
Поэтому если возникнет необходимость подобрать насос циркуляционный для отопления, то нужно обязательно обратить внимание на продукцию фирмы Grundfos
Если система функционирует с принудительной циркуляцией, то отключение электроэнергии чревато остановкой работы котла и прекращением отопления жилища. Для таких районов, с нестабильной подачей электроэнергии, создан насос циркуляционный для отопления 12 вольт питания обеспечивает аккумулятор. Принцип действия такой же, как и у остальных насосов. В качестве примера — циркуляционный насос для отопления даб 25 6 фирмы Dab с питанием 12 в, отапливаемая площадь до 200 кв/м.
Неплохо себя зарекомендовали насосы фирмы Джилекс с рабочим напряжением 12 вольт. Из линейки моделей компании Sprut насос циркуляционный для отопления цена Спрут достаточно демократична. Эту марку отличает большое количество моделей, с расходом от 3 до 4 куб. метров/час и с напором 6,1 метра. Цена разная для каждой модели и уточняется у менеджера магазина.
Рейтинг лучших циркуляционных насосов для отопления
Лучший циркуляционный насос для систем отопления с высоким сопротивлением
1. Wilo TOP-S 30/10 EM PN6/10 (410 Вт) (20 000)
Циркуляционный насос с «мокрым» ротором стоимостью около 21 000 рублей. Обеспечивает очень серьёзный напор в 10 метров водяного столба при производительности до 12 кубических метров в час. Способен работать с чистым теплоносителем температурой от -20 до 130 градусов. Есть защита от перегрева. Устанавливается вертикально при помощи 2-дюймового фланцевого соединения. Номинальная мощность составляет 180 ватт (при потребляемой — 410 ватт). Очень производительный вариант для насоса «мокрого» типа, который способен отопить даже большой дом или дом с надворными постройками. А вот для небольшого дачного домика его возможности — и цена — будут явно излишни.
Цена: ₽ 20 892
Wilo TOP S 30 10 EM PN6 10
Лучший циркуляционный насос с функцией повышения давления
2. Grundfos ALPHA1 L 25-60 180 (45 Вт) (9700р)
Циркуляционный насос «мокрого» типа: довольно дорогой для своего класса — почти 10 000 рублей — однако очень тихий, надёжный и производительный. Поддерживает максимальный напор в 6 метров водяного столба при пропускной способности в 3,6 кубического метра в час. Потребляет всего 45 ватт электроэнергии. Способен работать с теплоносителем температурой от 2 до 95 градусов при температуре окружающей среды до 55 градусов. Может быть установлен как вертикально, так и горизонтально на 1,5-дюймовое резьбовое соединение.Способен обеспечить теплом даже большой частный дом и полностью оправдывает вложенные в него средства.
Цена: ₽ 10 000
Grundfos ALPHA1 L 25 60 180
Лучший циркуляционный насос с защитой от перегрева
3. AQUARIO AC 1512 (8400р)
Поверхностный циркуляционный насос с ротором «мокрого» типа, за который просят около 8500 рублей. Способен поддерживать максимальный напор до 12 метров водяного столба при пропускной способности до 2,79 кубического метра в час. Потребляет около 270 ватт. Требует чистой воды температурой от 2 до 60 градусов. Способен работать при температуре окружающей среды до 40 градусов. Устанавливается в горизонтальном или вертикальном положении на резьбу диаметром 1 дюйм. Оснащён функцией защиты от перегрева. Отличный выбор для загородного дома средних размеров.
Цена: ₽ 8 400
AQUARIO AC 1512
Лучший циркуляционный насос с защитой от сухого хода
4. Grundfos UPA 15-90 (120 Вт) (5700р)
Ещё один циркуляционный насос для системы отопления с ротором «мокрого» типа. Этот аппарат стоит около 5700 рублей и за эти деньги обеспечивает неплохую производительность: максимальный напор составляет вполне приличные 9 метров водяного столба, а пропускная способность — 1,5 кубометра в час. По грубым подсчётам этого должно хватить для отопления дома площадью до 250 квадратных метров. Насос потребялет 120 ватт электроэнергии и для нормальной работы требует чистую воду температурой от 2 до 95 градусов Цельсия. Устанавливается на резьбу 3/4 дюйма в горизонтальном или вертикальном положении. Предусмотрены функции автоматического контроля уровня воды и защиты от перегрева. Есть как ручной, так и автоматический режим работы. Уровень шума — всего 43 децибела.
Цена: ₽ 5 719
Grundfos UPA 15 90
Лучший циркуляционный насос для отопления по соотношению «цена-качество»
5. ДЖИЛЕКС Циркуль 32/60 (100 Вт) (5 000р)
При цене в районе 5000 рублей этот циркуляционный насос с ротором «мокрого» типа можно смело назвать лучшим по соотношению цены и качества. Он потребяет 100 ватт электроэнергии, а выдаёт номинальные 55 ватт мощности, чего достаточно для создания максимального напора в 6 метров водяного столба и обеспечение пропускной способности в 4,38 кубического метра в час. Поддерживает работу с чистой водой температурой от 10 до 110 градусов при температуре окружающей среды до 50 градусов. Насос, конечно, шумноват — около 65 дБ — однако при такой скромной цене и довольно высоком КПД смириться с некоторыми неудобствами не так уж и сложно.
Цена: ₽ 4 900
ДЖИЛЕКС Циркуль 32 60
Характеристики: таблица
Помимо типа ротора, при выборе модели циркуляционного насоса учитываются некоторые технические параметры.
Характеристика Описание Производительность Общий объём теплоносителя, пропускаемый за час работы. Тесно связан с гидравлическим сопротивлением трубопровода. Напор Высота, на которую помпа способна поднять столб воды. Присоединительные элементы Зависят от диаметра трубы отопления и длины корпуса.
Максимальная температура При соприкосновении с теплоносителем насос должен нормально функционировать в условиях высокой температуры. Этот параметр должен быть не ниже 110 град. С.
Производитель От конструкции и качества материала зависит долговечность и надёжность прибора
Стоит обращать внимание на продукцию уже зарекомендовавших себя фирм
Какой поставить насос в зависимости от потребности помещения в тепле
Производя расчёты параметров системы отопления нельзя пренебрегать характеристиками самого помещения. В случае недооценки этого фактора можно получают температуру, некомфортную для жизни или работы.
Рекомендуемые стандарты тепловой потребности помещения зависят от климатических условий страны, а в России нередко отличаются даже в соседних регионах.
Специалисты рассчитывают необходимую мощность отопления исходя из максимально низкой температуры в холодное время года.
Так, в Москве и Московском регионе для строений до двух этажей, необходима мощность 173кВт/кв.м, а для трёх и четырехэтажных зданий — 98 кВт/кВ.м.
Для точного расчёта площадь отапливаемого помещения умножается на установленный в регионе норматив. Полученная цифра должна соответствовать технической характеристике, указанной в паспорте.
Как правильно подобрать производительность для частного дома
Расчёт мощности строится на двух важных факторах — производительности и напоре. Их соотношение указывается в технической инструкции прибора в виде графика.
При необходимости самостоятельно вычислить скорость и производительность, пользуются формулой:
G=Q:(1,16xDT).
Q — тепловая потребность отапливаемого помещения в ваттах.
DT — количество тепла, остающегося в помещении, равная разнице температур теплоносителя в подаче и обратке. В обычных системах эта цифра равна 20 градусам С, при низкотемпературном отоплении — 10 градусов С, а для «тёплых полов» снижена до 5 градусов С.
1,16 — теплоёмкость воды. При использовании других видов теплоносителя уточните и подставьте в формулу требуемый параметр.
Производительность измеряется в км/час. Но в технической инструкции прибора может стоять цифра расчёта в кубических метрах.
В этом случае для точного расчёта результат, полученный после вычисления по формуле, делится на плотность нагретого теплоносителя. Например, плотность воды, нагретой до 80 градусов С, соответствует 971,1 кг/куб. метр.
Как выбрать с учетом расчёта давления
Уровень, на который насос способен поднять воду в системе, приведён в инструкции или непосредственно на корпусе прибора. В случае необходимости эта цифра вычисляется с помощью следующих формул:
H=(FxRxL)/(p x g).
Или (F x R x L)/ 10000(м).
Н — максимальная высота водяной струи в метрах, собственно сам напор.
F — коэффициент арматуры системы, зависит от комплектующих, вида магистрали, наличия вентилей, смесителей и др.
R — сопротивление, трение внутри трубопровода, исчисляющееся в Паскалях на метр погонный.
p — плотность теплоносителя. Для воды этот показатель равен 1000 кг/м.куб.
g — высота водяной струи, сдерживаемой атмосферным давлением. При отсутствии гидростатического давления, этот параметр = 10 м.
Выбирая подходящую модель, помните, что расчёт мощности идёт на основе значений максимальной нагрузки.
Поэтому не стоит выбирать более мощную модель, это увеличит затраты на электричество, но не улучшит производительность системы в целом. Выбрать идеально подходящий насос поможет график, на котором отражены реальные цифры напора и расхода, а также параметры понравившихся приборов.
Выводы
Для дачи или загородного дома лучше брать циркуляционный насос с «мокрым» ротором — он в разы дешевле «сухого», а проработает в домашней сети отопления также долго. Если не хотите проводить много времени возле насоса, тогда берите модель с автоматическим режимом работы, который можно программировать. Причем лучше брать сразу с дисплеем — так вы сможете всегда мониторить показания.
Для небольшого фермерского хозяйства можно взять производительный насос спаренного типа, чтобы обеспечить бесперебойную работу системы, даже если одно рабочее колесо откажет. При этом лучше брать рабочее колесо из латуни или нержавейки.
