Хорошие струбцины в 2021 году

Самодельная трубная струбцина

Для точного расположения труб с целью последующей сварки можно использовать ту же зажимную конструкцию. Разница будет заключаться лишь в том, что вместо губок нажима используется два металлических блока с отверстиями, диаметры которых подходят к целевой заготовке. Трубная струбцина, фото которой представлено выше, как раз показывает пример такой оснастки. Своими руками изготовить подобную конструкцию можно из отрезков стальных труб. Для их объединения в одно регулируемое приспособление следует к каждой стороне приварить шпильки с отверстиями, в которые будет закручиваться винт. Для большей надежности фиксирующие дополнения стоит предусмотреть с двух противоположных сторон.

G-образные струбцины

Для обеспечения надежной фиксации заготовки может применяться также g-образная струбцина. Этот тип инструмента считается универсальным, применяется для зажима деталей различной геометрической формы. К ключевым моментам отнесем следующее:

  1. Основная часть конструкции представлена литой или кованной скобой с подвижным прижимным винтом. Она рассчитана на оказание высокой нагрузки.
  2. Ходовой винт изготавливается из нержавеющей стали, на поверхности не образуется ржавчины даже при длительной эксплуатации.

К преимуществам подобной модели отнесем нижеприведенные моменты:

  1. Они легкие. Простота конструкции определяет то, что она состоит из небольшого количества элементов. За счет этого уменьшается вес.
  2. Конструкция удобна в использовании. Провести зажим заготовки можно в течение короткого промежутка времени.
  3. Обеспечивается высокая прижимная сила.
  4. При фиксации заготовки не возникает люфта зажимных губок.

Существенным недостатком можно назвать то, что устройство не подходит для фиксации заготовок большого размера.

Область применения устройства обширна. G-образные модели применяют для прикладывания одинакового усилия сжатия двум поверхностям, которые расположены параллельно друг другу. Очень часто конструкция применяется для склейки дерева.

Особенности конструкций

Струбцина монтажная имеет в своем составе три основные детали: корпус, винт и специальную опорную площадку. При этом корпус данного устройства имеет G-образную конструкцию и производится из высокопрочной углеродистой стали. Винтовая передача либо просто винт обеспечивает значительную контактную нагрузку, которая необходима для надежной фиксации инструмента в струбцине. Все работы и действия по зажиму деталей проводятся вручную, то есть при использовании физической силы человека. Из-за того что данный инструмент не имеет в своей конструкции электродвигателя, он является одним из наиболее надежных и долговечных.

Виды

Среди всего разнообразия струбцин большой популярностью у мастеров пользуются ваймы, поскольку их легко сделать самостоятельно. Помимо этого, работники по дереву пользуются следующими видами данного инструмента.

F-образные

Такие приспособления представлены устройствами в форме буквы F. У этого вида инструмента присутствует зев значительной глубины, который фиксирует детали на большем расстоянии от кромки. На губке головки скользящего типа может присутствовать винт регулировки или же рычаг. При этом зажимы могут быть тонкими и узкими, а также более массивными, используемыми для тяжелых видов работы.

Подобное приспособление стоит недорого. Неудобство использования такого инструмента выражается в том, что его требуется удерживать двумя руками, при этом закручивая.

Ленточные

Струбцины данного вида основаны на капроновом или ленточном ремне. При помощи последнего на сопряженные элементы передается усилие прижима. Благодаря ленточным зажимам обеспечивается равномерность прижима и прочность фиксации заготовок. Ленточные инструменты используются для производства рамок, стульев, столешниц и другого. При помощи этой универсальной струбцины можно соединить детали, просверлить части поверхности под нужным углом.

В ленточном зажиме ремень имеет длину, которой может быть достаточно для обмотки корпуса небольшой конструкции. Лента, не имеющая уголков, может стать причиной повреждения краев заготовки. В этом случае мастерам рекомендуется покупать специальные уголки, которые расширяют функциональность зажима.

G-образные

Данные инструменты используют во многих столярных процессах, поэтому они есть практически у каждого мастера. Приспособление может иметь разные размеры, но наиболее востребованы устройства на 10 и 15 сантиметров. Приобретать стоит только высококачественные G-образные струбцины, в противном случае изделие может прогибаться и создавать трудности во время работы.

По составляющему материалу данное приспособление может быть кованым стальным или менее прочным, из чугуна.

Есть еще несколько менее популярных, но все равно известных видов струбцин.

  • Угловые струбцины способны зажать детали под прямым углом. Данный инструмент состоит из одного корпуса либо нескольких винтовых поджимов.
  • Торцевые модели прижимают материалы к торцам деталей. В их конструкции предусмотрена пара дополнительных винтов поджимного типа.

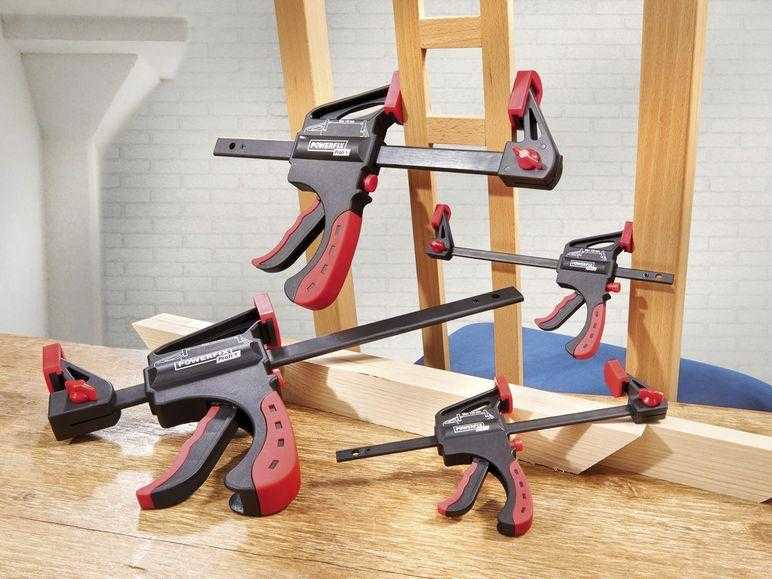

  • Быстрозажимные инструменты могут быть разной конструкции. Наибольшей популярностью пользуются струбцины из металлических шин с установленными пластиковыми трубами.

Для чего используются?

Назначение струбцин достаточно разнообразно. Это слесарное и столярное приспособление вполне успешно используется и в строительной сфере.

Их применяют в самых разных сферах и видах деятельности.

Для листового металла. Зажим здесь используется в качестве вертикального захвата, применяется такое оборудование преимущественно в складской сфере и на производстве

Для сборки мебели. Этот же столярный инструмент используют для рамок и для дерева в любых его конфигурациях. В основном зажимы используют при склеивании элементов. Для мебельного щита тоже нужна столярная струбцина.

Для искусственного камня. Здесь используют вакуумные струбцины, позволяющие приклеивать борта и пристеночный плинтус, создавать систему антиперелива.

Для дверей. Здесь зажимы используются для установки коробок в проем с возможностью выправки кривых углов.

Для склеивания деталей. Струбцина обеспечивает более плотное и равномерное соединение, в итоге сцепление материалов происходит более эффективно. Торцевые модели позволяют приклеивать декор на фасадные кромки мебели.

Для опалубки. Здесь зажим выступает в роли несущего элемента.

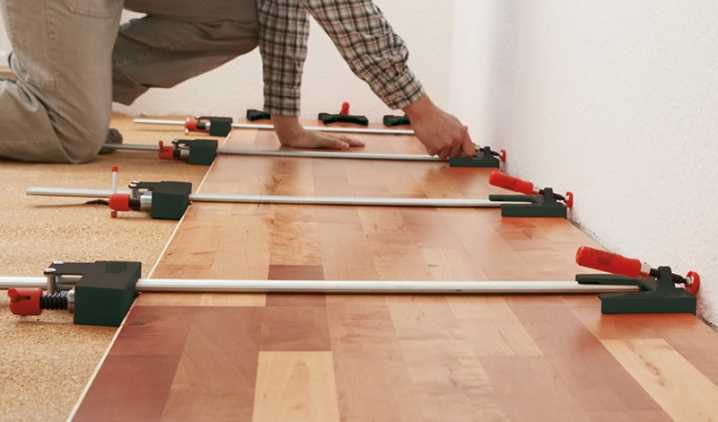

Для полов, для укладки ламината. Зажимной элемент, используемый при подбивке планок, также является струбциной, хоть и похож больше на скобу.

Для дрели. Здесь зажим выступает в качестве внешней оснастки для электрического или ручного инструмента.

Для световых приборов. Лампы на струбцинах широко используются как необходимое дополнение для работы архитекторов и других людей, работающих с чертежами.

Для шпильки. Металлический зажим обеспечивает легкую фиксацию резьбовых изделий к потолочным и другим несущим металлоконструкциям.

Для шины. Здесь зажимы используются для облегчения работы с пилами. Для правильного использования направляющих шин в электрических инструментах рекомендуется выбор F-образных или быстрозажимных моделей.

Для вентиляции. Этот тип лучевых зажимов изготавливается из металла. Используется при прокладке различных инженерных коммуникаций, помогает зафиксировать крепежные элементы на несущих конструкциях без высверливания отверстий или сварки.

Для натяжных потолков. Здесь используются клещеобразные крабы-зажимы из пластика размером 100, 150, 200 мм. С помощью такой струбцины полотно вывешивают по углам комнаты перед нагревом, обычно хватает 6 изделий на помещение.

Этим сферы применения струбцин не исчерпываются. Умельцы даже используют их для фиксации листовых материалов и габаритных грузов на багажнике машины. В любом случае, без этого в домашней мастерской не обойтись.

Используется струбцина монтажная для кантования изделий (поворота детали с одной плоскости в другую) и их подъема в горизонтальном положении. Однако основной функцией данного устройства все же является удержание прибора в так называемых «тисках» для проведения ремонтно-восстановительных работ. Стоит отметить, что, если вам нужно использовать данный прибор для кантования деталей, не обязательно приобретать какие-либо дорогостоящие устройства. С такой работой может справиться даже самый дешевый прибор. Если же вам необходимо применить струбцину в качестве подъемного элемента, для таких целей нужно иметь универсальные устройства. Такие инструменты (хомуты для крепления воздуховодов в том числе) отличаются тем, что могут укомплектовываться дополнительным навесным оборудованием.

Подробное описание устройства струбцины

Инструмент характеризуется простотой и надежностью, а при бережном отношении к нему и правильном использовании, вероятность поломки сводится к нулю. По принципу работы прибор схож с функционированием тисков. Только в отличие от тяжелых и крупногабаритных устройств, струбцина имеет малый вес, что делает ее мобильной, и облегченную конструкцию для возможности эксплуатации без усилий. Конструктивными элементами такого прибора являются:

  1. Рама — играет роль ответного элемента, к которому крепится непосредственно сама деталь. Рамная часть может иметь разные виды исполнения: G-образную, С-образную и T-образную.
  2. Подвижная часть — позволяет повышать или снижать расстояние от рабочей части до рамы
  3. Рычаг или винт — служит для закрепления струбцины в соответствующем положении, и дает возможность регулировки силы сжатия. Рычажные устройства оснащены приводом для быстрой фиксации поэтому, чем меньше усилий прикладывается, тем получается более интенсивное сжатие.
  4. Опорная пятка — находится на внутренней стороне П-образной рамы.

Для более удобного перемещения резьбовой шпильки используется рукоятка (может быть представлена разных видов). На конце подвижного винта расположена пятка, которая упирается в прижимаемую заготовку, обеспечивая ее надежную фиксацию. Усилие прижима зависит от физической силы, которой обладает человек.

На фото представлена струбцина с обозначением ее конструктивных элементов. Однако такие инструменты выпускаются разных видов, хотя принцип работы и назначение у них одинаковые. Более подробно о том, для чего используется струбцина, вы можете узнать в следующем разделе.

Струбцины для обработки мебели

Отдельно рассматриваемым вариантом являются мебельные инструменты. Все модели должны отвечать ряду требований:

  • Не портить поверхности мебели при фиксации.
  • Надежность крепления.

Кроме того, подобные приспособления обязательно должны иметь удобные формы (мебельные детали не всегда отвечают традиционным габаритам и формам). Независимо от материала изготовления (а чаще всего в данной роли выступают металл и древесина), рабочие поверхности покрывают дополнительными планками для защиты мебели от повреждения.

Выделяют следующие типы мебельных струбцин:

  1. Винтовая модель. Представлена в виде Т-образной рукоятки и классического винта. Наиболее часто используется для ремонтных работ с сантехникой, коммуникационными трубами.

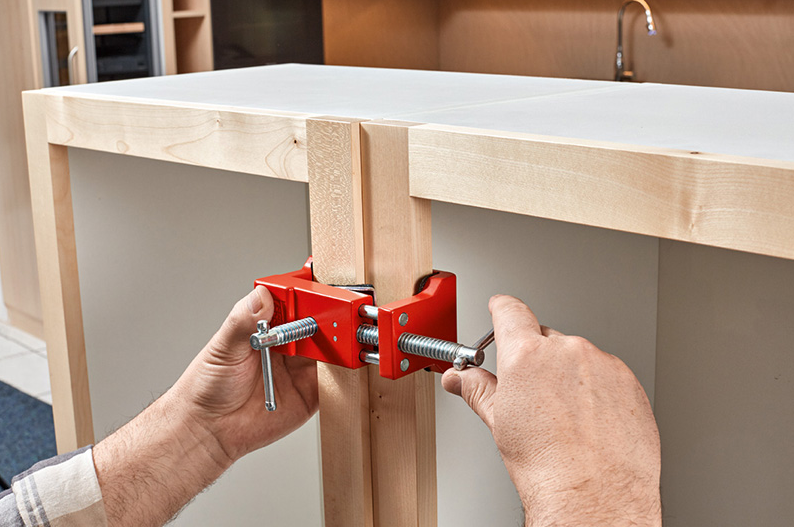

  2. Монтажные струбцины. Для подобных вариантов область применения – это монтирование коммуникаций и фиксация их на должном уровне.
  3. Угловая струбцина. Имеет удобную форму, используется при склеивании рам, деревянных уголков.

На практике используется комбинированные модели с гидравликой, триггеров, вакуумом. Это G-образные и F-образные типы струбцин, которые применяются для фиксирования сложных предметов, силиконовых деталей (с чувствительной поверхностью к механическим воздействиям).

Виды струбцин

Использование различных разновидностей столярных зажимов обусловлено тем, какие проблемы он будет решать. Существует несколько видов струбцин, которые имеют основные различия между собой по размеру, функциям и форме.

Наиболее универсальным вариантом является G-образный зажим. Он имеет небольшой вес, легок в использовании и обеспечивает большое прижимное усилие. Их основным достоинством является отсутствие люфтов губок. Из недостатков – ими можно соединить только небольшие по толщине заготовки.

К другим доступным для использования вариантам струбцин относятся:

  1. F-образные. Состоят из подвижной скобы, которая может скользить по направляющим. Фиксация осуществляется винтом, а на губках дополнительно есть защита в виде накладок. Так поверхность останется целой и невредимой.
  2. Торцевые состоят из литой рамы с тремя зажимными винтами. Такая Т-образная конструкция помогает фиксировать кромки и торцы. К недостаткам относится то, что не всегда такую струбцину удобно использовать в одиночку, бывает необходима помощь кого-то еще.
  3. Угловые струбцины представляют собой корпуса, на котором есть поджимные пятки и 1-2 винтовых прижима. Позволяют надежно закрепить заготовку под прямым углом. К недостаткам относится ограниченная возможность работы с габаритными элементами из дерева.

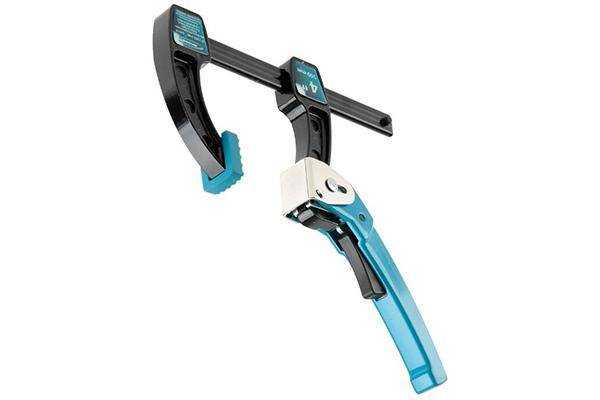

  4. Автоматические струбцины (другое название – быстросъемные) состоят из железной шины и двух губок, одна из которых подвижная, а другая – фиксированная. Зажим происходит с помощью рычажного механизма. Достоинством данного вида является легкость и прочность, так как их изготавливают из пластикового композита, смешанного со стекловолокном.

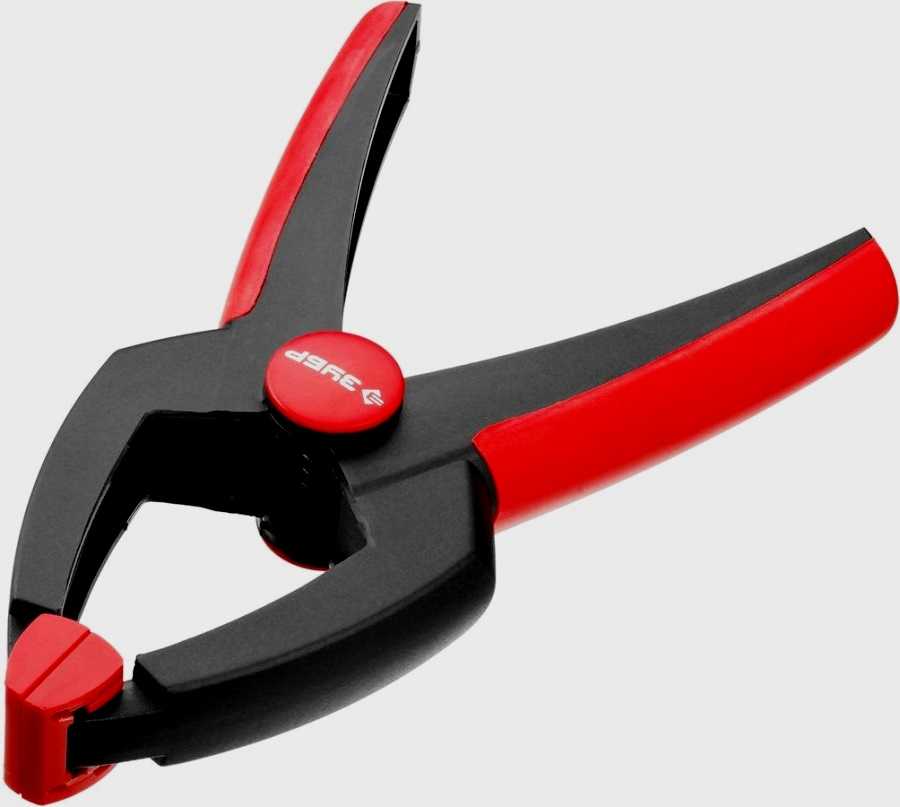

  5. Прижимные работают по типу прищепки, отличаются удобством и легкостью, но при этом небольшой глубиной захвата. Используются для склейки и закрепления негабаритных деталей.
  6. Ленточные. Такие струбцины – это зажим из плотной и прочной синтетической ткани, а также блока, который позволяет ее натягивать. Часто в комплекте продаются специальные элементы из пластика, позволяющие подгонять углы. С их помощью можно бережно зафиксировать изделие без перекосов.

Каждый из предложенных вариантов струбцин отличается и по стоимости. Если предстоит простая фиксация однотипных материалов, то можно легко ограничиться покупкой более универсальных зажимов. Однако, для решения специфических проблем могут понадобиться прижимные или ленточные зажимы.

Также по способу зажима струбцины подразделяются на традиционные и быстрозажимные.

Как сделать самодельную струбцину из дерева

Конструкция струбцин в целом несложная. При необходимости можно сделать инструмент собственноручно из подручных средств. Для изготовления F-образной модели за основу берётся следующий чертёж.

Такой инструмент существенно облегчит рабочий процесс. А по эффективности не будет уступать конструкции заводской сборки. Максимальные усилия потребуется приложить, вырезая детали струбцины.

Последовательность сборки приспособления:

  1. Нанести на древесину разметку деталей конструкции. При этом нужно соблюдать пропорции, указывать места, где впоследствии будут проделываться отверстия для штифтов.
  2. С помощью электролобзика выполнить раскрой. Проделать по меткам прорези в подвижной губке и для осевой пластины.
  3. Сделать выборку паза для кулачкового рычага, применяя стамеску.
  4. В намеченных зонах проделать с помощью дрели и сверла отверстия под штифты.
  5. Отшлифовать заготовки. Для работы выбирают напильник и наждачную бумагу. Снять крупные отслоения и заусеницы можно напильником. А абразивной бумагой пройтись после.
  6. Сделать осевую пластину из листового металла. Её вырезают ножовкой. Заготовку шлифуют наждачкой, после чего просверливают отверстия для штифтов.
  7. Соединить губки к пластине штифтами. Вставить кулачок в подвижную губку.
  8. Приклеить мягкие накладки на места, указанные в чертеже.

Перед использованием инструмента необходимо дать время на застывание клея. После этого струбцина к эксплуатации готова!

Производители струбцин

Одним из важных критериев выбора инструментов является репутация производителя. Мы отобрали бренды, продукции которых можно доверять:

  • Gross – производитель, который входит в российский концерн «Мир Инструмента». Предлагает высокотехнологичную продукцию, сделанную на профессиональном уровне. В каталоге компании большой выбор столярного, слесарного, измерительного или другого инструмента.
  • Зубр – компания, которая появилась только в 2005 году, но уже зарекомендовала себя благодаря качественным надежным товарам. Оборудованию бренда можно доверить самые сложные задачи.
  • Kraftool – немецкий изготовитель профессионального строительного инструмента для различных задач. Изделия компании славятся эргономичностью, стильным дизайном, долговечностью.
  • Fit или Finch Industrial Tools– канадская компания, занимается производством ручного и электрического инструмента для профессионального или домашнего использования. Родилась марка в 1996 году, сегодня она является одним из крупнейших игроков на мировом рынке.
  • Stanley – бренд, известный с 1843 года. Американский производитель быстро получил признание благодаря высокому качеству продукции. Под этим логотипом продаютсянадежные ручные или электрические строительные устройства из прочных материалов, которые отличаются продуманной эргономикой, а также высокой производительностью.
  • Кобальт – российская марка, делающая монтажно-слесарное оборудование. Компания следует трем основным принципам: надежность, эргономика, оптимальная цена.
  • Matrix – немецкий производитель, ассортимент которого насчитывает более 3 000 наименований. Здесь можно найти все от крепежных элементов до слесарного оборудования или автомобильного инструмента.
  • Sparta — производит принадлежности для ремонта дома или автомобиля. Они известны низкими ценами и востребованы среди экономных покупателей, которые нечасто прибегают к строительным работам.
  • Santool – компания, реализующая ручной строительный инструмент с 2004 года. Главное преимущество ее товаров – разумное сочетание цены и качества. Продукция марки предназначена для использования в личных целях, но также востребована в небольших мастерских.
  • Сибртех – бренд, который делает простой надежный недорогой инструмент. В названии соединено 2 слова – Сибирь и Технология. Лаконичный дизайн и отсутствие лишних наворотов – главные отличия товаров марки. Изделия Сибртех призваны помогать при ремонте дома или автомобиля.

Рейтинг качественных быстрозажимных струбцин

В основе подобных изделий лежит использование куркового механизма и пистолетной ручки. Струбцины быстрозажимного типа позволяют осуществлять контроль над прикладываемыми усилиями, в том числе и давления, оказываемого на курок.

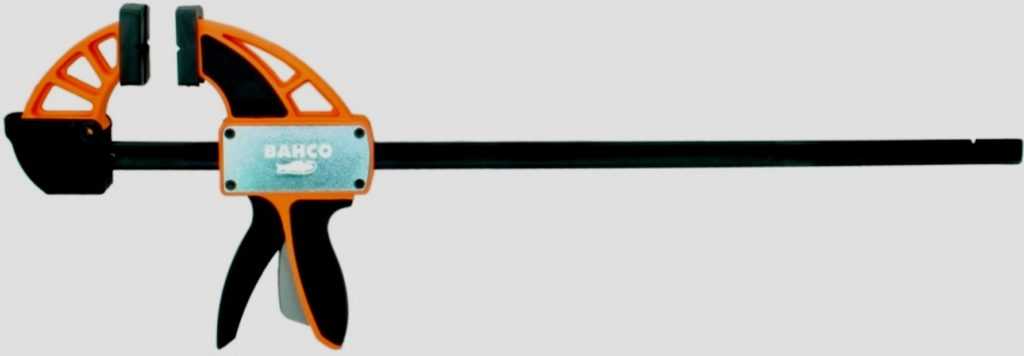

BAHCO QCB-900

Эта модель способна удержать крупногабаритные заготовки. Продукт от именитого швейцарского бренда характеризуется повышенным уровнем безопасности и практичности. Заявленная протяженность рейки – 90 см. На губках имеются прорезиненные накладки. Отличное решение для работы с пластиковыми и деревянными изделиями. За повышенное удобство в управлении применяется эргономичная рукоятка с прорезиненным покрытием. Для того, чтобы ослабить давление на обрабатываемую деталь, следует нажать на ручку. После этого образец смещается на определенную длину.

Средняя цена – 3448 руб.

BAHCO QCB-900
Достоинства:

  • имеется система ребер жесткости;
  • может применяться вместо распорки;
  • на губках и ручке имеются прорезиненные накладки;
  • рейка сделана из металлического сплава;
  • эргономичная ручка.

class=’s-article__points-list’>

Недостатки:

Kraftool INDUSTRIE

Эта конструкция изготовлена из металлического сплава. Какие-либо пластиковые элементы отсутствуют, что дает возможность осуществлять сварочные работы. Следует отметить, что устройство можно использовать в условиях высоких температур. Характеризуется повышенной прочностью и неограниченным эксплуатационным ресурсом. Заявленная производителем ширина зажима составляет 300 мм. Это позволяет работать с толстыми деревянными брусками, пластиковыми и металлическими изделиями. По сравнению с обычными винтовыми конструкциями, эта модель освобождает детали быстрее. Фиксация происходит точно и надежно. В процессе возникновения вибраций изделия съезжать не будут. Для выполнения поставленных задач оператору требуется только одна рука.

Стоимость – 710 руб.

Kraftool INDUSTRIE
Достоинства:

  • в процессе эксплуатации инструмент не деформируется;
  • предусмотрен храповый механизм;
  • оптимальная глубина зажима;
  • эргономичная ручка;
  • функциональность;
  • удобство в использовании.

class=’s-article__points-list’>

Недостатки:

Зубр 32246-210

Эта компактная установка быстрозажимного типа характеризуется повышенной надежностью и неограниченным эксплуатационным ресурсом. Высокотехнологичное приспособление сделано из нейлона. В качестве армирующего слоя применяется фибергласс. Используется для фиксации элементов, чей диаметр не превышает отметку в 77 мм. Установлены ручки подвижного типа, для изготовления которых применяется эластомер. В процессе эксплуатации заготовки остаются целыми. Позволяет зафиксировать неровную заготовку. Ручки лежат удобно, в процессе использования из рук не выскальзывают. Также следует отметить наличие пружины, которая также участвует в фиксации рабочей заготовки.

Средняя цена – 330 руб.

Зубр 32246-210
Достоинства:

  • эргономичные двухкомпонентные ручки;
  • компактные габариты;
  • оператор может работать одной рукой;
  • отличное соотношение цены и качества;
  • пружина сделана из закаленной стали.

class=’s-article__points-list’>

Недостатки:

Выбор мастеров:

Bessey

Артикул: BE-EZS45-8-4-АМ

16 650 рублей 17 160 рублей Отзывы (1)

Артикул: BE-XCL2-SET

820 рублей

Артикул: BE-TPN20B8BE-2-AM

3 880 рублей 4 000 рублей

Артикул: BE-DUO30-8

4 020 рублей

Артикул: BE-KLI20

3 540 рублей

Артикул: BE-EZS30-8

4 000 рублей

Посмотреть в каталоге Все ХИТы струбцин Bessey

Festool

Артикул: 489570

3 590 рублей 4 360 рублей

Артикул: 491594

4 940 рублей 6 050 рублей

Посмотреть в каталоге Все ХИТы струбцин Festool

Piher

Артикул: Piher 52645-4-АМ

8 530 рублей 8 800 рублей

Артикул: Piher 52615

1 830 рублей

Артикул: Piher 30903

1 580 рублей

Артикул: Piher 52203

850 рублей

Артикул: Piher 52103

1 710 рублей

Артикул: Piher 60030

3 190 рублей Отзывы (1)

Посмотреть в каталоге Все ХИТы струбцин Piher

Kreg

Артикул: KBC3-BAS-2-AM

10 500 рублей 11 090 рублей

Артикул: KHCRA-INT

3 700 рублей

Артикул: KHC3-INT

3 050 рублей Отзывы (1)

Артикул: KBC6

4 160 рублей

Артикул: KHC-MICRO

1 660 рублей

Артикул: KHC-PREMIUM

2 540 рублей

Посмотреть в каталоге Все ХИТы струбцин KREG

Wolfcraft

Артикул: Wo 3034000-2-AM

6 650 рублей 6 860 рублей

Артикул: Wo 3020000-2-AM

2 495 рублей 2 580 рублей

Артикул: Wo 3622000

3 430 рублей Отзывы (1)

Артикул: Wo 3432000

460 рублей

Артикул: Wo 3631000

295 рублей

Артикул: Wo 3457000

Посмотреть в каталоге Все ХИТы струбцин Wolfcraft

Расскажем про разнообразие и выбор струбцин

Инструкция по изготовлению струбцины из дерева: подробное описание

Имея минимальный набор инструментов, можно изготовить струбцину из дерева. Для этого понадобятся:

  • два деревянных бруска размером 50×50 мм;
  • несколько длинных болтов или шпилек с гайками и шайбами;
  • из инструментов понадобится только дрель.

Приступаем к созданию инструмента своими руками. Выпиливаем две заготовки из брусков длиной 25 см. Это будут губки будущего инструмента. Дальнейшие действия представлены в перечне:

  1. Брусья необходимо предварительно обработать наждачной бумагой, и вскрыть лаком для придания инструменту эстетичного вида.
  2. Взять шпильки диаметром 8 мм и длиной 20 см с гайками и шайбами, и просверлить в заготовках для них отверстия.
  3. Просверлить отверстия на расстоянии друг от друга 5-8 см, как показано на фото.
  4. Собрать инструмент, используя гайки и шайбы. На фото ниже представлена самодельная струбцина из дерева, на изготовление которой ушло не более 20 минут.

Полученный инструмент рекомендуется использовать исключительно для работы с деревянными заготовками или листовой сталью. На видео ниже описан процесс изготовления инструмента, а также продемонстрирована его эффективность использования.

Ниже представлены фото различных вариантов изготовления струбцин своими руками. Используя их за основу своих идей, не составит труда воплотить их в реальность.

  1. В основе этой модели лежит нержавеющая сталь. Для изготовления понадобится полуавтоматическая сварка.
  2. Струбцина изготовлена из стали. Достоинство ее в том, что неподвижная лапка может перемещаться, расширяя возможности инструмента.
  3. Если имеется стальной профиль и сварочный аппарат, то изготовить простейшую струбцину не составит большого труда.
  4. В основе этой модели лежат круглые трубки, к которым приварены пятки и широкие гайки.
  5. В основу этого инструмента заложены круглые металлические трубы.

Достоинство струбцины в том, что она имеет простую конструкцию. Если у вас имеется ненужная ручная мясорубка, то отрезав от нее верхнюю часть, можно получить готовый инструмент. За счет своей простоты, изготовить струбцины можно практически из чего угодно, главное — чтобы прибор обладал достаточной надежностью, так как от его качества и исправности зависит безопасность человека.

Публикации по теме

Как снять стопорное кольцо — виды и изготовление инструмента своими руками

Зажимные тиски — их виды, назначение, выбор и способы ремонта

Реверсивная отвертка и предназначение инструмента

Устройство плоскогубцев: разновидности шарнирно-губцевого инструмента, его назначение и применение

Угловые струбцины

На очереди категория, предназначенная для узконаправленных работ. Угловая струбцина может понадобиться в том случае, если необходимо свести углы на какой-либо конструкции. Общий принцип такой конструкции подразумевает два отдельных модуля, каждый из которых воздействует на свою плоскость, сдвигая деталь под углом.

FIT 59275 72 mm

Многие специалисты считают, что это лучшая струбцина для универсальных работ. Она позволяет комфортно работать как с деревом и металлом, так и даже со стеклом. Как и в предыдущем случае, все детали сделаны из стали. Здесь нет пластиковых частей. А это значит, что можно использовать инструмент для выполнения сварочных работ.

При желании можно надежно закрепить инструмент на плоскости. Это осуществляется с помощью специальных отверстий. Таким образом, пользовать предотвращает риск падения конструкции вместе с массивным объектом.

Плюсы:

  • Корпус выполнен из алюминия;
  • Невысокая стоимость до 250 рублей;
  • Небольшая масса – 150 грамм;
  • Внушительная ширина зажима позволяет работать с толстыми брусами и массивными металлическими объектами;
  • Порошковая окраска;
  • Можно удержать две детали в одной плоскости;
  • Винты сделаны из нержавеющей стали;
  • Небольшой размер, повышающий мобильность. Легко транспортировать. Размеры составляют 24 на 10 на 2 сантиметра.

Минусы:

  • На губках отслеживается небольшой люфт;
  • Слишком тонкие и ненадежные ручки для вращения винтов. Неудобны и могут быстро погнуться;
  • Некачественное стопорное кольцо;
  • Слишком тонкий корпус.

Лучшая быстрозажимная струбцина BAHCO QCB-900

На очереди отличный инструмент, который позволяет за 1 секунду надежно зафиксировать даже объект огромного размера. Зажим происходит за счет нажатия на курок. Пользователю даже не нужно прилагать особых усилий. Эта модель изготавливается в Швейцарии, в связи с чем имеет отменное качество, надежность и эффективность.

Рукоятка имеет резиновую поверхность, что позволяет комфортно взяться за нее и нажимать на курок. На губках предусмотрены специальные накладки, которые увеличивают площадь прижима, тем самым повышая его эффективность. Размер можно оперативно изменить специальной кнопкой.

Плюсы:

  • Очень удобная рукоятка;
  • Легко выполнять зажим. Достаточно лишь нажимать на курок;
  • Надежная сборка из качественных деталей;
  • Курок легко нажимается;
  • Глубина зажима составляет почти 10 сантиметров;
  • Ширина зажима – 90 см. Это самый большой показатель;
  • Рейка имеет толстую структуру и сделана из надежного металла. Это предотвращает вероятность изгиба;
  • Курок растянут на всю рукоятку. Это повышает удобность и предотвращает прищемление пальца;
  • Можно работать с древесиной, поскольку предусмотрены накладки.

Минусы:

  • Крайне высокая стоимость относительно других моделей. Можно достигать 2 тысяч рублей;
  • После длительного срока эксплуатации может появиться ржавчина, если на устройство попадала влага;
  • Крупные габариты. Сложно транспортировать;
  • Большая масса.

Трубная струбцина Энкор 20079 3/4”

Осталось рассмотреть лишь трубный вариант струбцины. Они используются для обработки труб, которые нужно оперативно стянуть. Конструкция состоит из двух основных модулей. Одна часть неподвижна и состоит из нескольких колец. Их нужно надеть на трубу и плотно зафиксировать. После этого мастер работает со вторым модулем, который нужен для стягивания.

Модель Энкор 20079 идеально подходит для склеивания щитов и других деревянных конструкций. Чаще всего эту модель используют сварщики и столяры. Ход винта составляет 7 сантиметров.

Плюсы:

  • Широкий шаг резьбы;
  • Порошковый окрас от коррозии;
  • Можно самостоятельно выбрать длину рейки;
  • Нет пластиковых деталей. Состоит из металла.

Минусы:

  • Ценник от 700 рублей;
  • Можно использовать только с трубой, диаметр которой составляет 3/4;
  • Трубу нужно покупать отдельно от струбцины.

Изготовление слесарной струбцины

Слесарные работы в необорудованном помещении всегда имеют одну постоянную проблему, с которой приходится сталкиваться слесарям, это крепление заготовок. Нельзя исключить перемещение по столу заготовки, если стол не оборудован крепежными средствами. Одним из таких доступных и весьма простых средств является слесарная струбцина, изготовленная своими руками.

Для того чтобы изготовить струбцину своими руками, необходимо обладать минимальными навыками в слесарной работе. Для ее изготовления используется дерево, шпильки, металлопрокат, трубы, брус деревянный. Также не помешает наличие сварочного аппарата. Самое главное при проведении любых работ нужно следовать инструкции и соблюдать технику безопасности.

Рассмотрим вариант изготовления струбцины из дерева. Размер можно подобрать самостоятельно, какой больше всего подходит по типу работ. В конечном итоге должна получиться струбцина винтового типа.

  1. Перенести шаблоны деревянных заготовок на лист картона. Размеры подбираются самостоятельно.
  2. Далее перенести шаблоны заготовок на деревянную доску. Для этих целей прекрасно подходит сорт твердой древесины.
  3. Ножовкой или лобзиком вырезается деталь. Напильником и шлифовальной бумагой обрабатывается контур детали.
  4. В центре заготовки отметить место для отверстия. Через него будет проходить ось болта. Отверстие в верхней части фиксирующей челюсти расширяется круглым напильником по размерам в 1,5 или 2,5 раза шире размера самого болта.
  5. В рукоятке сверится отверстие под гайку. Диаметр должен соответствовать номеру гаечного ключа. Рашпилем или напильником придаем отверстию форму шестигранника. Садим гайку в отверстие на эпоксидную смолу и как вариант любой другой твердый клеевой состав.
  6. Струбцина собирается, болт крепится клеем в нижней части фиксирующей челюсти. Сзади крепятся петли для раскрывания крепежных челюстей. Надеть верхнюю челюсть на болт и закрутить ручкой.

Примеры самодельных струбцин

На самом деле для производства зажимов в домашних условиях существует большое количество примеров. Для этих целей, например, возможно переделать металлообрабатывающие ножовки.

Лучшие быстрозажимные струбцины

Быстрозажимные струбцины позволяют зафиксировать или разжать деталь одной рукой, что особенно удобно при проведении высотных работ. Специалисты ВыборЭксперта изучили предложения производителей в этом сегменте, среди которых отобрали тройку лучших.

Gross 20717

Одна из лучших столярных быстрозажимных струбцин. Корпус сделан полностью из металла, курок – из плотного ударопрочного пластика. Шина изготовлена из холоднотянутой стали. Храповый механизм удобно регулировать одной рукой. Установка в рабочее положение или выход из него занимают пару секунд. Фиксируется инструмент надежно.

Модель подходит для быстрого зажима и удержания деталей толщиной до 10 см. Стопорный механизм создает усилие в 1200 Н. На прижимной губке продумана резиновая накладка, которая защищает обрабатываемую поверхность от повреждений. Ее лучше сразу посадить на клей, чтобы не потерять накладку в процессе эксплуатации.

Достоинства

  • Заготовка не съезжает;
  • Надежные материалы;
  • Глубокий захват;
  • Хорошая эргономика.

Недостатки

  • Цена выше средней (от 1700 рублей);
  • Неудобен для узких мест.

Не всегда получается закрепить изделия в узких местах, так как для движения ручки нужен ход. Но такие ситуации случаются нечасто, и они не влияют на качество самого аппарата от Gross.

Зубр 32246-210

Надежная компактная быстрозажимная струбцина. Высокотехнологичная конструкция из нейлона прочна, дополнительно армирована фиберглассом. Приспособление подходит для быстрой фиксации деталей диаметром до 7,7 см. Подвижные губки из эластомера не пачкаются, не повреждают зажимаемый предмет. Они надежно фиксируют даже неровное изделие. Двухкомпонентные рукоятки эргономичны, хорошо ложатся в руку, не выскальзывают.

Достоинства

  • Невысокая цена (около 500 рублей);
  • Закаленная пружина;
  • Удобно работать одной рукой;
  • Есть в большинстве магазинов;
  • Небольшой вес (150 г).

Недостатки

Руки быстро устают.

Мощная пружина в конструкции выступает одновременно плюсом и минусом. Она надежно удерживает зажатый элемент. Но из-за того, что зажимаешь инструмент одной рукой, работать долго не очень удобно.

Kraftool 32019-75-300

Надежный инструмент F-образной формы для быстрого надежного обжима изделий при сварочных работах. Металлический корпус без пластиковых вставок обеспечивает высокую прочность аппарату, позволяет работать с ним при экстремально высоких температурах. Благодаря ширине зажима в 30 см конструкция обхватывает толстые доски, металлические или пластиковые объекты.

Крепление и освобождение деталей от зажима происходит быстрее, чем с помощью обычных винтовых моделей. Заготовки надежно и быстро фиксируются, не съезжают от вибраций. С инструментом удобно работать одной рукой.

Достоинства

  • Сильный зажим;
  • Толстая удобная рукоять;
  • Глубина зажима – 7,5 см;
  • Удобный храповый механизм.

Недостатки

Дорого (от 2300 рублей).

Kraftool – отличная быстрозажимная струбцина, которая не деформируется в процессе эксплуатации. Единственное, что останавливает многих от ее покупки — высокая цена.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Журнал Алый Парус
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
