Устройство и принцип работы

Принято думать, что одометр умеет считать километры пути. На самом деле устройство замеряет количество оборотов колес авто при его движения. Наверное, каждый мог наблюдать разный пробег при одном и том же расстоянии, но при разных диаметрах колес.

Одометр устроен следующим образом:

  • Механический счетчик либо электронный дисплей – элементы позволяют считать данные с панели приборов;
  • Счетчик или датчик, который считает обороты колес;
  • Контроллер, внутри которого по специальным алгоритмам обороты колес превращаются в километры.

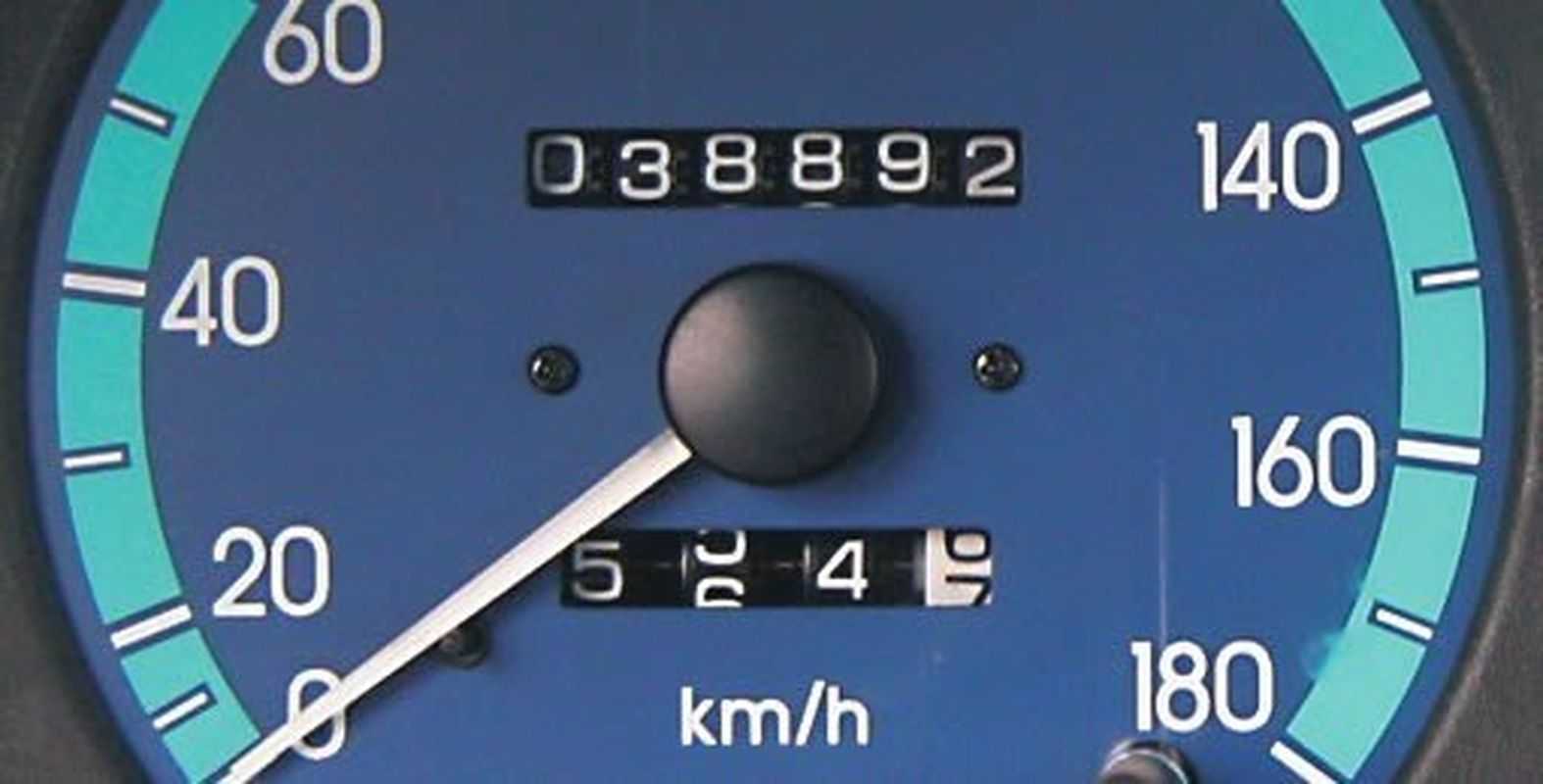

Само по себе устройство может быть механическим либо электронным. Колесо на каждый километр способно осуществить точное количество оборотов. При этом данный показатель в разных условиях будет одинаковым. Если прибор точно знает количество оборотов на один километр, то вполне способен просчитать пройденное расстояние.

Статья по теме: Как продать битую машину быстро и выгодно

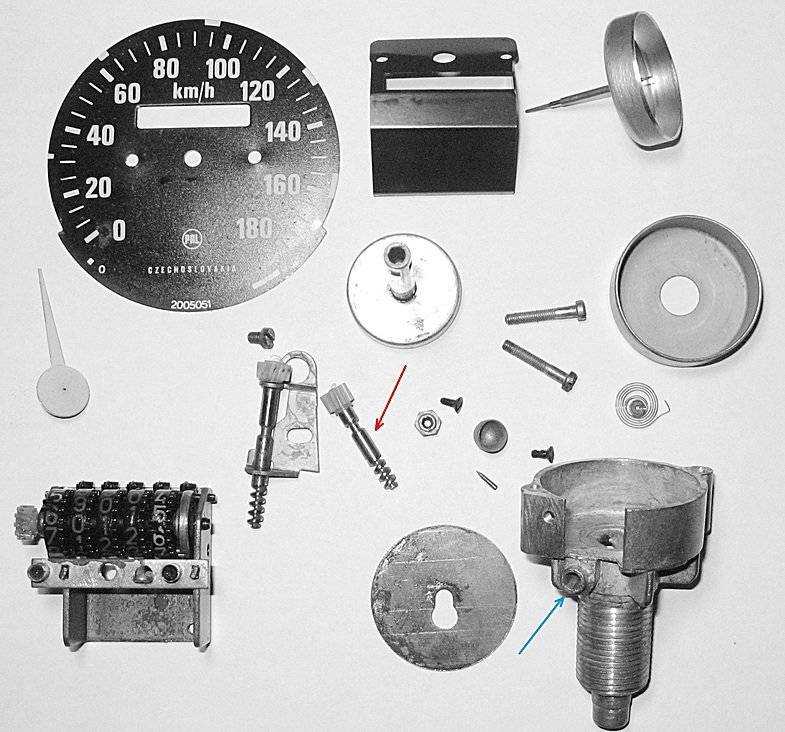

Механический одометр приводится в действие с помощью гибкого кабеля – он изготовлен из туго свернутой пружины. Зачастую, кабель находится внутри трубки из металла, которая, в свою очередь, находится в резиновом корпусе.

Для функционирования механизма кабель одной стороной подключен к выходному валу коробки передач, а обратной стороной к приборной панели. Там кабель соединен с входным валом на одометре.

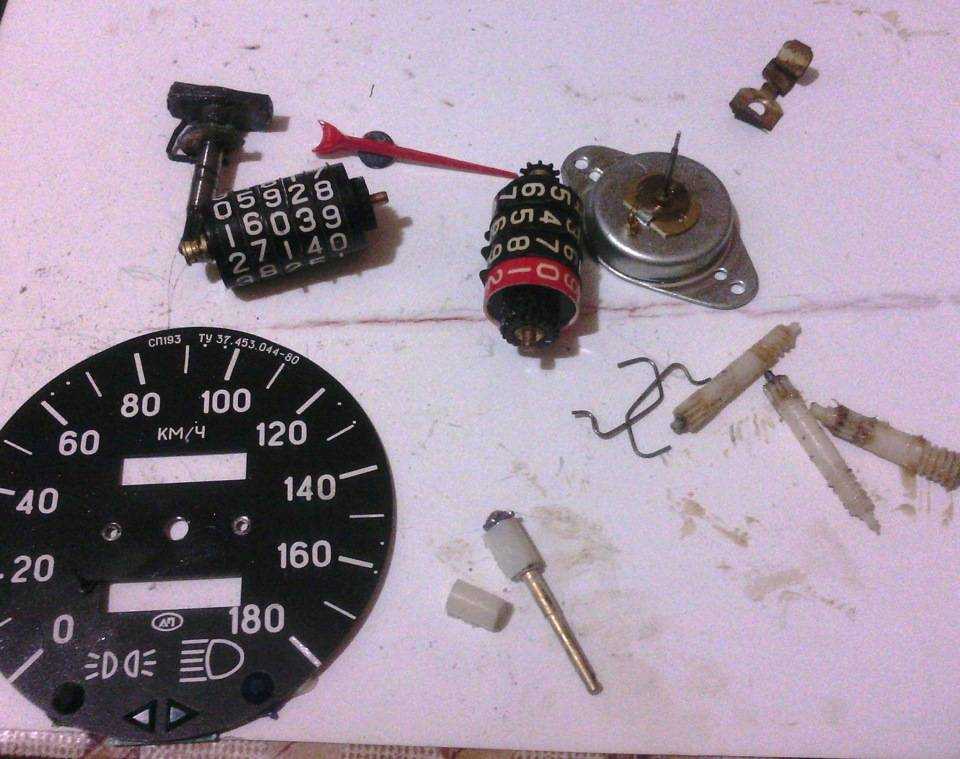

Внутри механического устройства применено несколько червячных передач. В общем и целом передаточное отношение равно – 1690:1.

Входной кабель заставляет вращаться первую червячную передачу – один оборот способен провернуть шестерню лишь на один зуб. Этот же механизм заставляет вращаться и следующую передачу, которая приводит в движение следующую.

В каждом индикаторе механического типа имеется ряд шпилек, которые торчат с одной стороны. Также имеется набор из двух шпилек, которые точат уже с дугой стороны.

Когда две шпильки соединяются с шестеренкой, одни зубец попадает между шпилек и может вращаться совместно с индикатором, пока шпильки не переместятся дальше. В данном механизме работает и одна из шпилек, имеются большее число и совершает 1/10 часть приворота.

Теперь, наверное, ясно и понятно, почему когда одометр показывает между 19 999 и 20 000 цифра «2» находится где-то посередине, а не на общем уровне с остальными цифрами. Дело в том,  что в устройстве используются небольшие шпильки, предотвращающие одинаковое положение всего цифрового ряда. Зачастую, для того. чтобы все цифры стали в ровный ряд, прибор должен показать 21 000.

Что касается электронных одометров современных автомобилей, то здесь все гораздо сложнее. У каждого был или есть велосипед с компьютером. Так вот на колесе такого велосипеда закреплен магнит, на неподвижной части, например, на вилке, закреплен геркон. Когда магнит проходит рядом с герконом, компьютер считает оборот колеса, а затем обновляется информация на дисплее.

В автомобиле используется система, подобная велосипедной. Конечно, магнитного датчика автовладелец на колесе не обнаружит – вместо него можно наблюдать зубчатую шестерню на выходном вале КПП. Специальный датчик считает импульсы, когда мимо него проходит зубец шестеренки.

Это интересно: Для чего нужен стабилизатор поперечной устойчивости

В некоторых моделях авто можно видеть щелевое колесо и оптические датчики – такая реализация есть в компьютерной мышке. Компьютер автомобиля знает, сколько машина проедет между импульсами и на базе этих цифр обновляет показания одометра.

Одна из интересных вещей касательно современного одометра связан с тем, как данные о пробеге попадают на панель приборов. Кабеля, который был в механическом датчике, здесь совсем нет. Приборная панель получает информацию от ЭБУ через электронные цепи.

В данном случае автомобиль можно сравнить с локальной сетью. В большинстве машин применяют стандартные коммуникационные протоколы – например, SAE J1850. Благодаря им все электронные системы и устройства в автомобиле могут общаться и обмениваться данными между сбой.

ЭБУ автомобиля учитывает каждый импульс и следит за общим расстоянием, которое автомобиль прошел за время совей жизни.

Среди специалистов есть мнение, что с электронным одометром сложнее продать машину – его трудно скрутить назад. Цифры на приборной панели поменять легко, но ЭБУ, блок КПП или другие системы обмануть очень трудно.

Устройство и принцип работы

Принято думать, что одометр умеет считать километры пути. На самом деле устройство замеряет количество оборотов колес авто при его движения. Наверное, каждый мог наблюдать разный пробег при одном и том же расстоянии, но при разных диаметрах колес.

Одометр устроен следующим образом:

  • Механический счетчик либо электронный дисплей – элементы позволяют считать данные с панели приборов;
  • Счетчик или датчик, который считает обороты колес;
  • Контроллер, внутри которого по специальным алгоритмам обороты колес превращаются в километры.

Само по себе устройство может быть механическим либо электронным. Колесо на каждый километр способно осуществить точное количество оборотов. При этом данный показатель в разных условиях будет одинаковым. Если прибор точно знает количество оборотов на один километр, то вполне способен просчитать пройденное расстояние.

Механический одометр приводится в действие с помощью гибкого кабеля – он изготовлен из туго свернутой пружины. Зачастую, кабель находится внутри трубки из металла, которая, в свою очередь, находится в резиновом корпусе.

Для функционирования механизма кабель одной стороной подключен к выходному валу коробки передач, а обратной стороной к приборной панели. Там кабель соединен с входным валом на одометре.

Внутри механического устройства применено несколько червячных передач. В общем и целом передаточное отношение равно – 1690:1.

Входной кабель заставляет вращаться первую червячную передачу – один оборот способен провернуть шестерню лишь на один зуб. Этот же механизм заставляет вращаться и следующую передачу, которая приводит в движение следующую.

В каждом индикаторе механического типа имеется ряд шпилек, которые торчат с одной стороны. Также имеется набор из двух шпилек, которые точат уже с дугой стороны.

Когда две шпильки соединяются с шестеренкой, одни зубец попадает между шпилек и может вращаться совместно с индикатором, пока шпильки не переместятся дальше. В данном механизме работает и одна из шпилек, имеются большее число и совершает 1/10 часть приворота.

Теперь, наверное, ясно и понятно, почему когда одометр показывает между 19 999 и 20 000 цифра «2» находится где-то посередине, а не на общем уровне с остальными цифрами. Дело в том, что в устройстве используются небольшие шпильки, предотвращающие одинаковое положение всего цифрового ряда. Зачастую, для того. чтобы все цифры стали в ровный ряд, прибор должен показать 21 000.

Что касается электронных одометров современных автомобилей, то здесь все гораздо сложнее. У каждого был или есть велосипед с компьютером. Так вот на колесе такого велосипеда закреплен магнит, на неподвижной части, например, на вилке, закреплен геркон. Когда магнит проходит рядом с герконом, компьютер считает оборот колеса, а затем обновляется информация на дисплее.

В автомобиле используется система, подобная велосипедной. Конечно, магнитного датчика автовладелец на колесе не обнаружит – вместо него можно наблюдать зубчатую шестерню на выходном вале КПП. Специальный датчик считает импульсы, когда мимо него проходит зубец шестеренки.

В некоторых моделях авто можно видеть щелевое колесо и оптические датчики – такая реализация есть в компьютерной мышке. Компьютер автомобиля знает, сколько машина проедет между импульсами и на базе этих цифр обновляет показания одометра.

Одна из интересных вещей касательно современного одометра связан с тем, как данные о пробеге попадают на панель приборов. Кабеля, который был в механическом датчике, здесь совсем нет. Приборная панель получает информацию от ЭБУ через электронные цепи.

В данном случае автомобиль можно сравнить с локальной сетью. В большинстве машин применяют стандартные коммуникационные протоколы – например, SAE J1850. Благодаря им все электронные системы и устройства в автомобиле могут общаться и обмениваться данными между сбой.

ЭБУ автомобиля учитывает каждый импульс и следит за общим расстоянием, которое автомобиль прошел за время совей жизни.

Среди специалистов есть мнение, что с электронным одометром сложнее продать машину – его трудно скрутить назад. Цифры на приборной панели поменять легко, но ЭБУ, блок КПП или другие системы обмануть очень трудно.

Основные акспекты

Как мы уже сказали — намотка одометра — это часто встречаемая процедура, в частности, при проведении предпродажных работ. Коррекция показаний одометра дает возможность требовать за машину больше денег, что, естественно, выгодно для каждого автовладельца, решившего продать свой автомобиль. Для того, чтобы сматывать километраж, даже применяется специальное оборудование для корректировки одометров, к примеру, крутилка 5 pro. Но как же понять, что с прибором были проведены манипуляции?

Механических

Как понять, производилась ли коррекция одометра механического типа? Подмотка одометра в данном случае может быть проведена даже автолюбителем, не имеющим опыта в этом процессе. Если производилась корректировка одометра своими руками, выявить это впоследствии будет достаточно сложно. Но автовладелец всегда может произвести диагностику крепления привода девайса. Если само место фиксации чистое, то это значит, что с прибором все нормально, но если вокруг видна грязь, то это свидетельствует о том, что гайка в свое время выкручивалась.

Электромеханических

Корректор одометра позволит без проблем отмотать показания электромеханического прибора, для этого необходимо вскрыть его корпус и отсоединить шестерни. Если вы заметили, что целостность мест соединения была нарушена, а на крепежных элементах видны следы, то это говорит о возможной отмотке показаний.

Электронных

Для электронного прибора также можно использовать калькулятор одометров. Следы вмешательства можно выявить по нарушению целостности корпуса.

Одометр и спидометр в чем разница

Основное отличие одометра от спидометра заключается в том, что, несмотря на получение данных от одного датчика и интегрированность в одном приборе, замеряют они разные величины: первый, по количеству оборотов вращения вторичного вала КПП, вычисляет пройденный машиной путь, второй на основании интенсивности этого вращательного движения – её скорость. Отличаются они и ценностью своих показаний. В одометре они наиболее значимые. Ведь именно по километражу пробега определяют удельный расход топлива, техническое состояние, степень износа узлов и агрегатов, оставшийся ресурс двигателя и в конечном итоге стоимость подержанного авто. Потому-то так велико желание недобросовестных продавцов скрутить его показания. Способов усомниться в их достоверности тоже найдено много.

Автолюбителя при покупке подержанного автомобиля должен насторожить маленький пробег при его солидном возрасте, при этом в расчёт нужно брать среднегодовой пробег в районе 15 000 км (в крупных мегаполисах, таких как Москва и Санкт-Петербург и того больше – до 25 000). Много и внешних признаков, не подтверждающих маленький пробег, таких как:

  • потёртость руля,
  • просиженность водительского сидения и потёртость его обивки,
  • продавленность пола под водителем,
  • излишняя стёртость лакокрасочного покрытия на педалях и их резиновых накладок,
  • перерасход тормозных накладок или наличие новых, учитывая, что их замена проводится через каждые 50 000 км.

Одометр и спидометр в чем разница

Основное отличие одометра от спидометра заключается в том, что, несмотря на получение данных от одного датчика и интегрированность в одном приборе, замеряют они разные величины: первый, по количеству оборотов вращения вторичного вала КПП, вычисляет пройденный машиной путь, второй – на основании интенсивности этого вращательного движения – её скорость. Отличаются они и ценностью своих показаний. В одометре они наиболее значимые. Ведь именно по километражу пробега определяют удельный расход топлива, техническое состояние, степень износа узлов и агрегатов, оставшийся ресурс двигателя и в конечном итоге стоимость подержанного авто. Потому-то так велико желание недобросовестных продавцов скрутить его показания. Способов усомниться в их достоверности тоже найдено много.

Автолюбителя при покупке подержанного автомобиля должен насторожить маленький пробег при его солидном возрасте, при этом в расчёт нужно брать среднегодовой пробег в районе 15 000 км (в крупных мегаполисах, таких как Москва и Санкт-Петербург и того больше – до 25 000). Много и внешних признаков, не подтверждающих маленький пробег, таких как:

  • потёртость руля;
  • просиженность водительского сидения и потёртость его обивки;
  • продавленность пола под водителем;
  • излишняя стёртость лакокрасочного покрытия на педалях и их резиновых накладок;
  • перерасход тормозных накладок или наличие новых, учитывая, что их замена проводится через каждые 50 000 км.

Почему врет спидометр

Если рассматривать спидометр автомобиля, догадаться нетрудно, почему же он врет. Почему показывает скорость превышенную? Во-первых, водитель имеет меньше шансов нарушить скоростной режим, получить штраф. Во-вторых, если бы спидометр указывал меньшую скорость от реальной, то, скорее всего, водители бы не переставали судиться с автопроизводителями, доказывая свою невиновность в превышении скорости. Обязательно ли спидометр должен врать? Дело в том, что этому прибору сложнее всех указывать суперточные показания, ведь скорость зависит от вращения колеса, от его диаметра, а это весьма нестабильный параметр.

Погрешность спидометра при скорости в 60 км/ч очень минимальна, ее практически нет. При скорости в 110 км/ч погрешность может составлять 5-10 км/ч. Если автомобиль развивает скорость до 200 км/ч, то среднее значение погрешности может составлять до 10%. Мы ответили на ваш вопрос «что такое одометр и спидометр». Разница теперь понятна. Подведем итоги. Все вышеперечисленное дает возможность сделать следующие выводы.

Зачем и как отматывают одометры

Причинами для сознательных коррекций показаний одометра могут стать:

  • желание уменьшить реальный пробег автомобиля;
  • попытки скрыть не целевое использование машины;
  • устранение некоторых сложностей с документальным оформлением служебного автопарка;

Как мы можем увидеть, причины в основном не очень правильные и порядочные. Если уменьшить цифру реального пробега, автомобиль можно продать его дороже. Если отмотать одометр до определенных показателей, можно скрыть тот факт, что машина ездила и порой ездила много, когда она должна спокойно стоять в гараже.

Тем не менее, сегодня официально выпускается оборудование, которое позволяет корректировать показатели даже для электронных одометров, что без специальных навыков и знаний, задача очень непростая. Более того, в ряде стран Европы за подобные манипуляции полагается тюремный срок и достаточно значительный как для таких проделок.

Проще всего, с технической точки зрения отмотать механический одометр. Трос снимается с вала, цепляется к дрели или иному подобному электроинструменту, после чего какое-то время вращается в нужную сторону. Но, далеко не все даже механические одометры позволяют так просто отматывать себя. Тогда приходится снимать сам счетчик и производить более сложные манипуляции уже с ним.

Что касается электронных одометров, коих сегодня большинство, то они отматываются при помощи специальных устройств и программных средств, которые вносят измененные данные в память бортового компьютера автомобиля. В ряде случаев приходится перепрограммировать один или несколько бортовых контроллеров, ведь показания магнитных датчиков скорости вращения колеса, передаются не только на одометр.

Нужно отметить, что измененные показания одометра не только вводят в заблуждение либо потенциального покупателя, либо человека, осуществляющего контроль использования машины, они могут являться препятствием для своевременного прохождения машиной, технического обслуживания или даже правильной диагностики тех или иных неполадок. Поэтому, в подавляющем большинстве случаев, такие коррекции, это по сути, мошенничество.

Читать также: Можно ли ставить детское кресло впереди

«Да не нужно мне ничего объяснять, у меня на спидометре 100 тысяч км пробега», — зачастую можно услышать такую фразу среди спорящих об автомобилях. А ведь формулировка мысли совершенно неверная. Если проанализировать спидометр и одометр, разница приборов очевидна. Именно одометр показывает пробег машины, спидометр же определяет скорость движения.

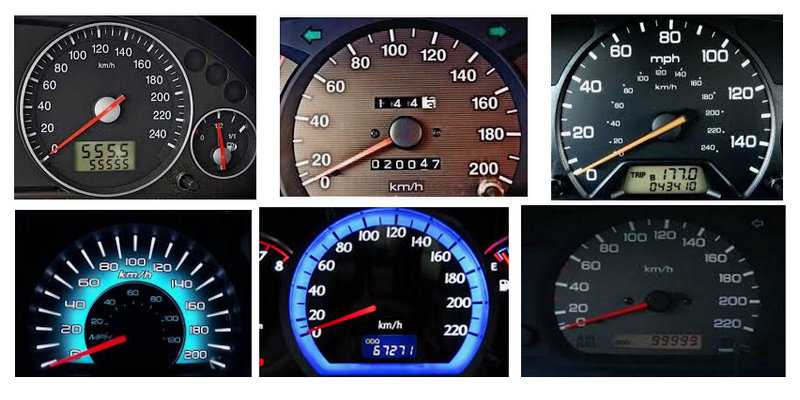

Виды

Одометры устанавливают на машины уже несколько десятилетий, потому вариации счётчиков совершенствуются в соответствии с веяниями технического прогресса. В настоящее время разработано 3 разновидности. Принцип их действия остаётся неизменным, отличается лишь работа прибора, функционал и удобство пользования. В зависимости от конструкции одометры бывают:

  • механическими;
  • смешанными или комбинированными;
  • электронными.

Ещё одна хорошая статья:   Стартер автомобиля: что это такое, устройство, как работает, назначение, виды, ремонт, фото и видео

Чтобы понять, какой из приборов является более совершенным, следует изучить каждый вид для определения преимуществ и недостатков.

Механический

Именно с устройств механического типа начиналась разработка современных одометров. Отказаться от их использования сейчас решили практически все компании, поскольку они не являются совершенными. Прибор работает с достаточной погрешностью, она достигает 5-10% в большую или меньшую сторону.

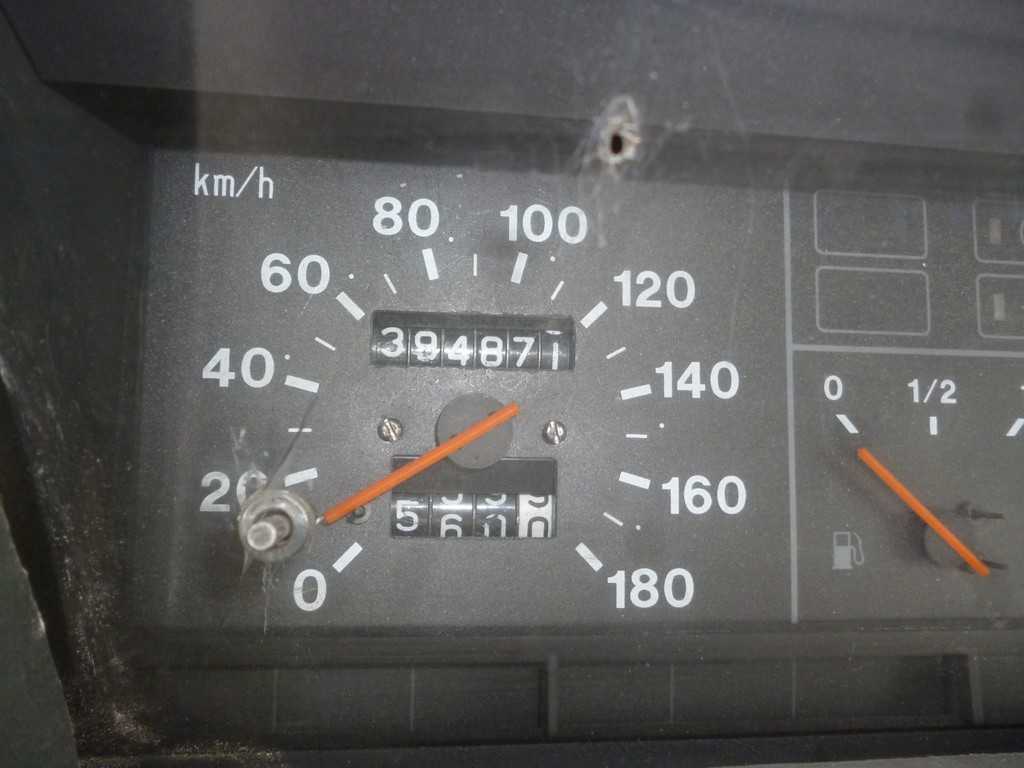

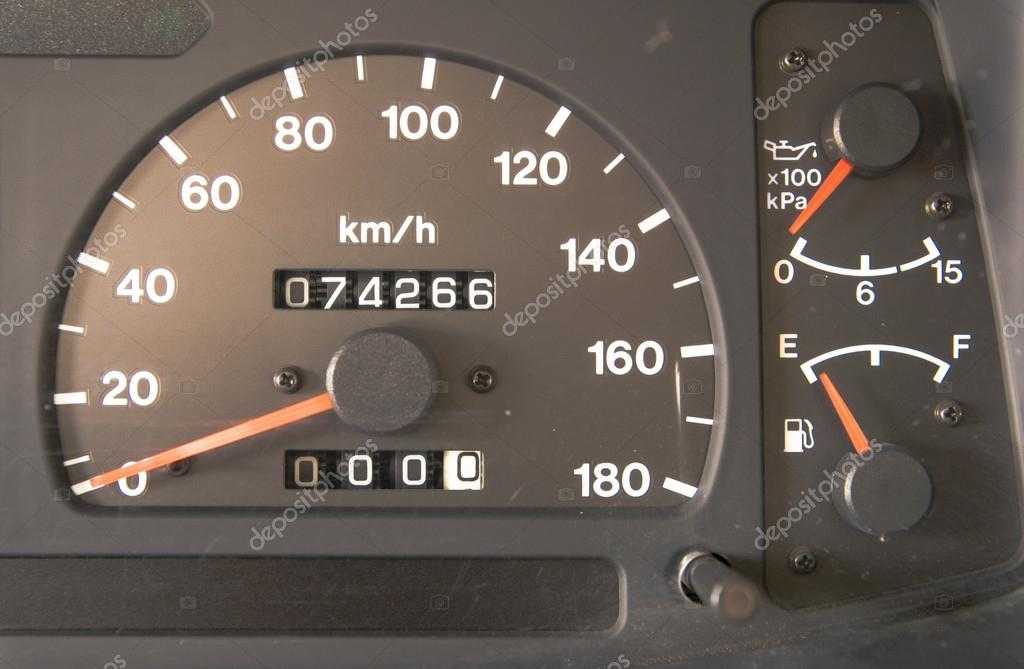

Как выглядит механический одометр

Устройство счетчика принципиально простое и легко исправляемое. Он включает в себя 6 колесиков одного диаметра с размеченными ячейками под каждую цифру от 0 до 9. По мере пробега эти элементы поворачиваются к лицевой части прибора и по горизонтальной линии можно понять, какой пробег совершён

При определении хода подержанного автомобиля, оснащённого одометром такого типа, надо проявить осторожность. Устройство способно обнулится самостоятельно, после того как отсчитает шесть девяток

Но на практике пробег в 999 тыс. км автомобили достигают крайне редко.

Электронно-механический

Комбинированные электромеханические устройства являются гибридными. Этот одометр с расширенными функциями имеет сниженную погрешность в измерениях, поскольку цифрует значение оборотов колёс транспорта с механического привода. Полученная информация обрабатывается датчиками, проводится корректировка, и цифры отображаются на электронном дисплее.

Электронно-механический одометр

Количество оборотов колеса не показывает точный пробег – в этом и заложена основная погрешность, которая составляет около 2-5% в большую или меньшую сторону. Используются гибриды и сегодня, но довольно редко. Связано это с недостаточной прочностью и ускоренным износом механической части модуля.

Электронный

Наиболее современным, точным и простым в использовании является электронный одометр. В нем отсутствуют механические детали, и поэтому минимизируется погрешность. Приборы дают точный результат на 98-99%. Электронный датчик обрабатывается бортовым компьютером автомобиля.

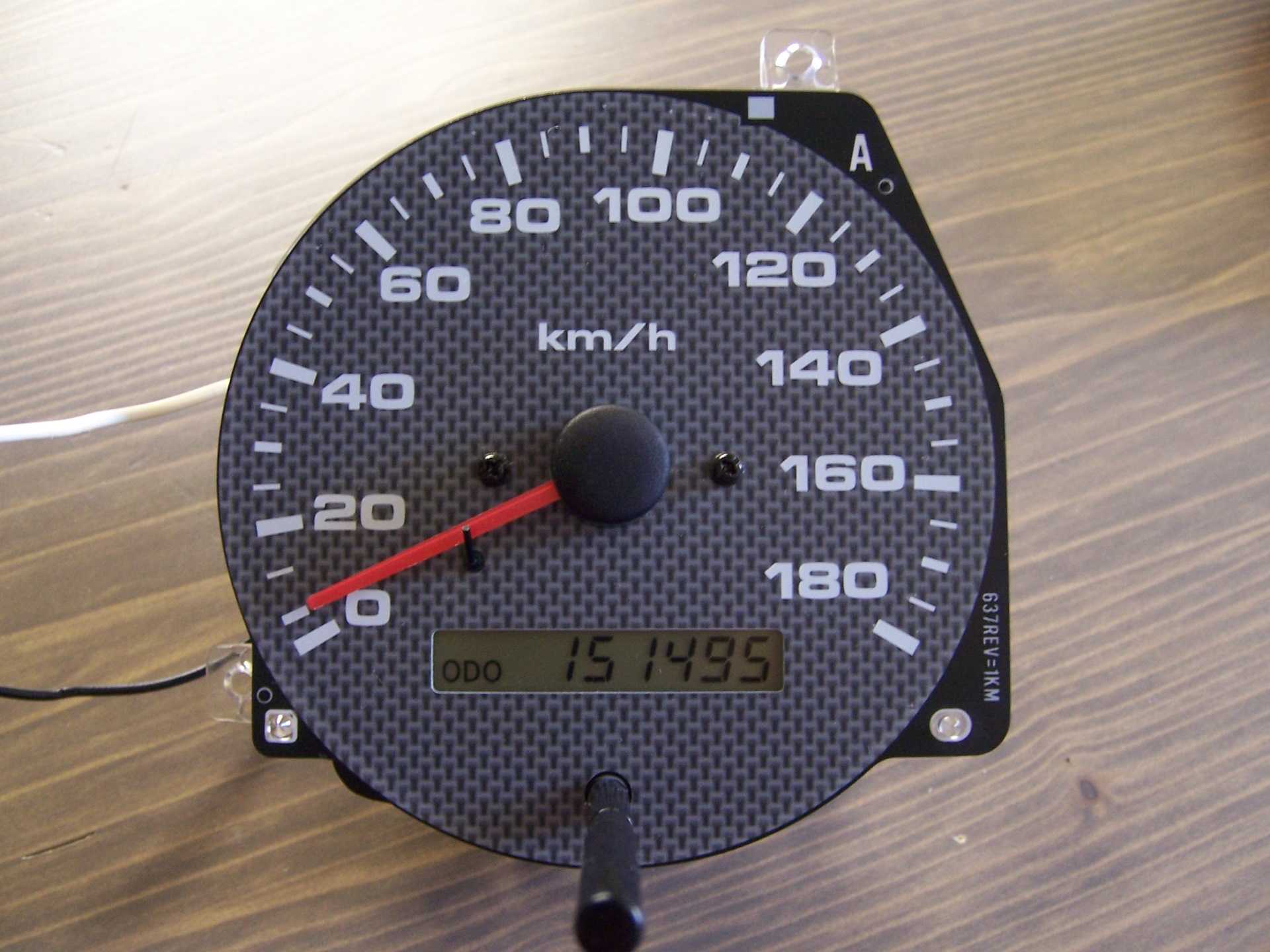

Электронный одометр

Цифровые одометры показывают значения в электронном виде. Это условие и обеспечивает хорошую видимость фактического пробега при взгляде на приборную панель.

Также этот тип устройства фиксирует не только полный километраж, но и суточный, что очень удобно. С суточным пробегом можно измерить расстояние от одной точки до другой, а потом посчитать количество потраченного топлива.

Погрешность одометра

Всем известно, что любые современные приборы в своей работе имеют какие-либо неточности. Существуют некоторые стандарты, допускающие погрешности. У механических девайсов, к примеру, допускается этот показатель в 5%. Если транспортное средство эксплуатируется в каких-либо жестких условиях, то цифра эта может увеличиваться до 15%. В таких случаях идет скидка на износ различных деталей, узлов транспортного средства (например, пробуксовку). Формально в этом случае происходит вращение колес (якобы происходит движение), но ведь путь в километрах не увеличивается.

Читать также: Лада веста радиус колес

Определенную погрешность в работе может показывать и одометр, и спидометр (разница между этими приборами теперь понятна). Также на показания прибора влияют различные зазоры, ослабление троса, плохое сцепление, слабые пружины. Электромеханические девайсы считывают сигналы, которые указывает контроллер скорости за определенный промежуток времени. В этих случаях погрешность более низкая, точность выше. Автомобили с электромеханическими приборами, даже очень старые, редко выдают погрешность более 5%. Цифровые приборы самые точные, здесь не задействованы механические связи. Если такие девайсы имеют погрешность, то это напрямую связано с износом колес.

Поломка одометра

Неисправности данного прибора встречаются редко, так как в нем минимум механизмов, испытывающих значительную механическую или термическую нагрузку. Механические приборы ломаются чаще ввиду конструктивных особенностей. В электронных и смешанных модификациях в основном поломка связана с выходом из строя датчика, считывающего вращение колеса.

При покупке автомобиля на вторичном рынке необходимо в первую очередь определить, не был ли скручен пробег предыдущим владельцем. О вариантах выявления таких махинаций рассказывается в отдельном обзоре.

В случае выхода из строя старой модели ремонт нужно производить максимально аккуратно и внимательно, так как даже незначительные ошибки (например, неправильно зафиксировано крепление счетчика) могут сильно сказаться на точности прибора.

С электронным датчиком намного проще – если он сломался, то новый просто подключается к соответствующим разъемам системы. Если произошел сбой в блоке управления, своими силами решить проблему не получится, так как для устранения ошибки потребуется сложное профессиональное оборудование.

Причины поломки и ремонт

Поломки и некорректная работа одометра зависят от типа счетчика. Самый надежный одометр – электронный, неразрывно связанный с бортовым компьютером. Вот распространенные поломки разного типа одометров:

  1. Механические счетчики выходят из строя по причине износа шестерен и других частей механизма. При аварии может порваться трос одометра или рассыпаться сам механизм, из-за чего счетчик либо работает некорректно, либо вообще перестает работать.
  2. Электронно-механические одометры чаще выходят из строя, если теряется контакт между счетчиком и датчиком колеса. Реже происходит поломка микросхемы устройства.
  3. Электронные одометры в основном перестают корректно работать по причине вмешательства в программное обеспечение, например, при попытке скрутки пробега.

Как устройство работает

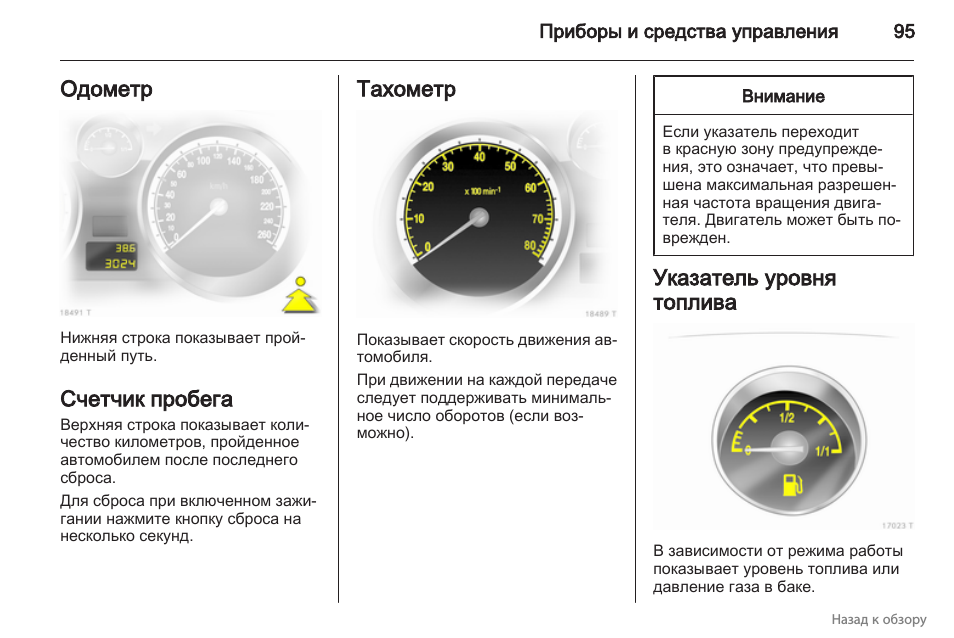

Счетчик пробега – так максимально кратко можно определить функциональное предназначение одометра. Именно одометр, а не спидометр — как некоторые привыкли думать! — ведет счет намотанным на колеса километрам и отображает их на индикаторах панели приборов легкового и грузового автотранспорта.

Одновременно прибор фиксирует два важных показателя: текущий (суточный) километраж и общий (суммарный) пробег автомобиля в километрах.

Конструктивно работу одометра обеспечивают:

  • магнитный счетчик оборотов колеса автомобиля;
  • связанный с ним контроллер фиксации оборотов;
  • 2 индикатора с показаниями пройденных километров, вмонтированных в гнездо спидометра на передней панели автотранспортного средства.

ВАЖНО! «Суточный» километраж одометра сбрасывается до нуля автоматически, когда показания индикатора достигнут определенной величины. Во всех других случаях показания могут «обнуляться» по желанию водителя

Показания общего пробега без специального вмешательства на современных машинах обнулить невозможно!

Цифровая информация на индикаторах одометра имеет большое практическое значение для грамотной эксплуатации автотранспорта:

  • Показатели общего пробега позволяет автовладельцу безошибочно определять сроки технического обслуживания своего «железного» друга; косвенным образом они характеризуют степень его износа (что не всегда на руку хозяину авто))
  • Суточные показания дают возможность водителю определить расстояние от точки А до точки В; самостоятельно проверить расход топлива на 100км пробега и т.п.

Принцип работы одометра основан на строго установленном факте: колесо автомобиля совершает одинаковое количество оборотов на каждом километре пути независимо от его скорости! Зная фактическое количество оборотов — нетрудно высчитать длину пройденного пути, т.е. пробег автомобиля.

Именно количество оборотов колеса учитывает счетчик одометра во время движения автомобиля, контроллер фиксирует и переводит их в километры, отображая в цифровом формате на индикаторах панели управления.
