Бендикс стартера: описание,принцип работы,устройство,поломки,ремонт,фото,видео

Стартер

Причин такого поведения несколько. Для того, чтобы более подробно разобраться в причинах, нужно знать устройство стартера и принцип работы. Он состоит из электрического двигателя, на валу которого установлена обгонная муфта с ведущей шестерней. В обиходе муфту и шестерню называют – бендикс. Также в конструкции присутствует пусковое реле с соленоидом. Эта конструкция именуется «тяговое реле». Его с муфтой соединяет рычаг включения стартера.

Работает эта конструкция следующим образом

. При включении электродвигатель начинает крутить бендикс. Одновременно тяговое реле, сработав, двигает с помощью рычага обгонную муфту вперед.

В итоге шестерня входит в зацепление с зубьями маховика и раскручивает двигатель. После того как мотор завелся, срабатывает обгонная муфта. Это предохраняет стартер от повреждения. При отключении подачи тока на прибор, реле перестает работать, и бендикс стартера возвращается в исходное положение. На стартерах легковых автомобилей обычно используется обгонная муфта роликового типа.

Причина скрежета при запуске всего одна. По какой-то причине бендикс не может полноценно зацепиться за маховик. Поэтому при запуске стартера возникает скрежет проскакивающих зубьев. Устранять эту неисправность нужно максимально быстро. Иначе можно повредить шестерни маховика и стартера. Проверять нужно следующие моменты:

• Для начала проверьте крепление стартера. Иногда от вибрации болты крепления могут открутиться. В таком случае стартер перекашивает и шестерня теряет полноценный контакт с маховиком. В любом случае снимите стартер и проверьте состояние бендикса;
• Иногда причиной проблем может стать износ шестерни. В таком случае эффективность работы стартера снижается. При запуске двигателя будет слышен скрежет обходящегося бендикса. Со временем стартер совсем не сможет крутить маховик. Сняв деталь с машины, увидеть износ шестерни можно невооруженным глазом;
• Иногда бендикс плохо ходит по валу и просто не дотягивается до маховика. В таком случае снимите его. Нужно помазать вал любым моторным маслом (5w30 или 5w40 или вообще какое будет под рукой). Также проверьте работоспособность тягового реле.

Это основные причины скрежета при запуске, связанные именно с этой деталью. Чаще всего вы найдете неисправность где-то в стартере.

Треск при запуске также может возникнуть из-за проблем с электропитанием стартера. Появляется он при ослаблении крепления плюсового провода. При плохом контакте возникает искровой разряд, он то и производит треск. Проверьте провод. При необходимости подтяните его.

Маховик

. Причина скрежета может находиться в двигателе. При большом износе зубьев маховика они не могут образовать полноценный контакт с шестерней стартера. В итоге, можно услышать неприятный скрежет. Желательно заменить маховик. Иначе будет увеличиваться износ бендикса и вам придется регулярно его менять.

Раз уж речь зашла про маховик, почитайте два наших материала по этой теме:

• “Плюсы и минусы облегченного маховика”;
• “Самостоятельная замена двухмассового маховика на одномассовый”.

Болт крепления ролика (ГРМ)

. Иногда может откручиваться ролик привода ГРМ. В самом начале этого процесса наблюдается скрежет сразу после старта двигателя. После прогрева все проходит. Рекомендуется как следует затянуть болт. Такая проблема часто встречается на десятом семействе ВАЗ.

Чем смазать стартер автомобиля?

• Главная
• /Статьи и презентации
• /Статьи и презентации

Принцип работы стартера Нагрузка, которая идет на стартер при запуске двигателя, несмотря на её кратковременность, имеет довольно-таки существенную величину. Сила, которая действует на вал через шестерни и маховик стартера, может запросто привести втулки в негодное состояние. Принимая эллипсообразный вид, изношенные втулки служат причиной возникновения зазора между шестеренками. А приведение в действие смещенного из-за возникшей неисправности вала будет нести дополнительную нагрузку на весь пусковой механизм машины. В результате нагреваются силовые провода и обмотка, в стартер поступает больше тока, аккумулятор быстро теряет свою работоспособность. Если не проводить СТО вовремя и довести ситуацию до предела, то, в конце концов, стартер перестанет двигать коленчатый вал. Водитель в этой ситуации будет многократно, но безуспешно пытаться завести автомобиль. Напрасные попытки лишь ухудшат ситуацию и окончательно разрядят аккумулятор.

Предупредить такую плачевную ситуацию можно, своевременно обрабатывая стартер смазочной жидкостью. Регулярный уход за состоянием пускового устройства двигателя продлит жизнь аккумуляторной батарее.

Необязательно обращаться к помощи автослесаря, чтобы проводить СТО стартера. Смазка нужна как втулкам, так и валу стартер, чтобы облегчить ход муфты. Ведь если муфта заклинит, то неизбежна поломка зубьев шестерен. Об этой неисправности даст знать необычный и нежелательный стук под капотом авто.

При техническом обслуживании стартера обычно обработке подлежат:

• редуктор (при наличии),
• вал стартера,
• якорь тягового реле,
• втулки.

Смазка для стартера

Автопроизводители советуют проводить СТО и заменять смазку стартера каждые 40-50 тысяч километров пробега. Не помешает также обработка специальной жидкостью якоря тягового реле. Но так как эта деталь не защищена, то вполне вероятно, что при обильной смазке якорь будет собирать пыль и затруднять запуск двигателя.

В качестве жидкости для обработки деталей пускового механизма подойдут:

• смазка ШРУС,
• литол,
• циатим №201,
• моторное масло,
• графитовая смазка.

Эмульсия Xiameter используется в составе многих смазочных средств

При выборе смазочного средства важно учитывать, что температура воздуха напрямую влияет на характеристику смазки. Так, высокие температуры послужат закоксовыванию смазочного масла. А, напротив, вязкость жидкости повышается при низких температурах

А, напротив, вязкость жидкости повышается при низких температурах

Поэтому хорошим вариантом для обработки стартера будут морозостойкие средства

А, напротив, вязкость жидкости повышается при низких температурах. Поэтому хорошим вариантом для обработки стартера будут морозостойкие средства.

Литол, как один из самых часто применяемых смазок для деталей стартера, имеет отличный температурный диапазон работы. Вязкость литола также имеет хороший показатель – 10-640 Па-с. Среди моторных масел рекомендуют выбирать «синтетику», которая выдерживает морозы и хорошо сохраняет металлические элементы. Графитовая смазка не выдерживает высокие температурные диапазоны. Поэтому чаще применяется для обработки узлов ходовой части автомобиля. А циатим и смазка ШРУС имеют похожие технические показатели. Как становится ясно по характеристике, литол считается наиболее оптимальным вариантом для обработки стартера.

Характерные черты неисправности

Стартер крутится вхолостую, проскакивают зубья, которые должны обеспечить однонаправленное зацепление валов при вращении одного с большей скоростью, а также обеспечить их разъединение, как только вращение электромотора будет остановлено (это когда, стоит завестись мотору автомобиля, водитель отпускает ключ).

Только кардинальное решение проблемы. Только менять. К счастью, не все, а только бендикс.

На самом деле современные технологии, по которым изготавливаются и стартер, и один из его главных функциональных узлов – бендикс, не предполагают возможности (при неисправности) узел разобрать и отремонтировать. Придется менять. Причем менять, к счастью, приходится не целиком весь узел, а бендикс, зацепление которого стерлось настолько, что уже проскакивает, не выходит на необходимый уровень мощности.

С другой стороны, прочностные нагрузки современных автомобильных деталей рассчитаны так, чтобы иметь примерно одинаковый ресурс. То есть даже если и удастся, скажем, заменить возвратную или натяжную пружину бендикса и тем самым устранить неисправность, то все равно такой узел прослужит исключительно недолго. Обязательно вскорости посыплются либо шарики, обеспечивающие качение колец бендикса, либо забуксует соединение с валом, лишившись механизма зацепления.

Так что при такой характерной неисправности, как отсутствие зацепления с двигателем, когда крутящий момент проскакивает, не стыкуясь, вердикт может быть только один – менять. Тем более, процедура несложная, да и сама деталь не особенно дорогая. Справиться с заменой, по крайней мере, на отечественном авто, можно самостоятельно, либо обратившись в ближайший автосервис.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя. Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

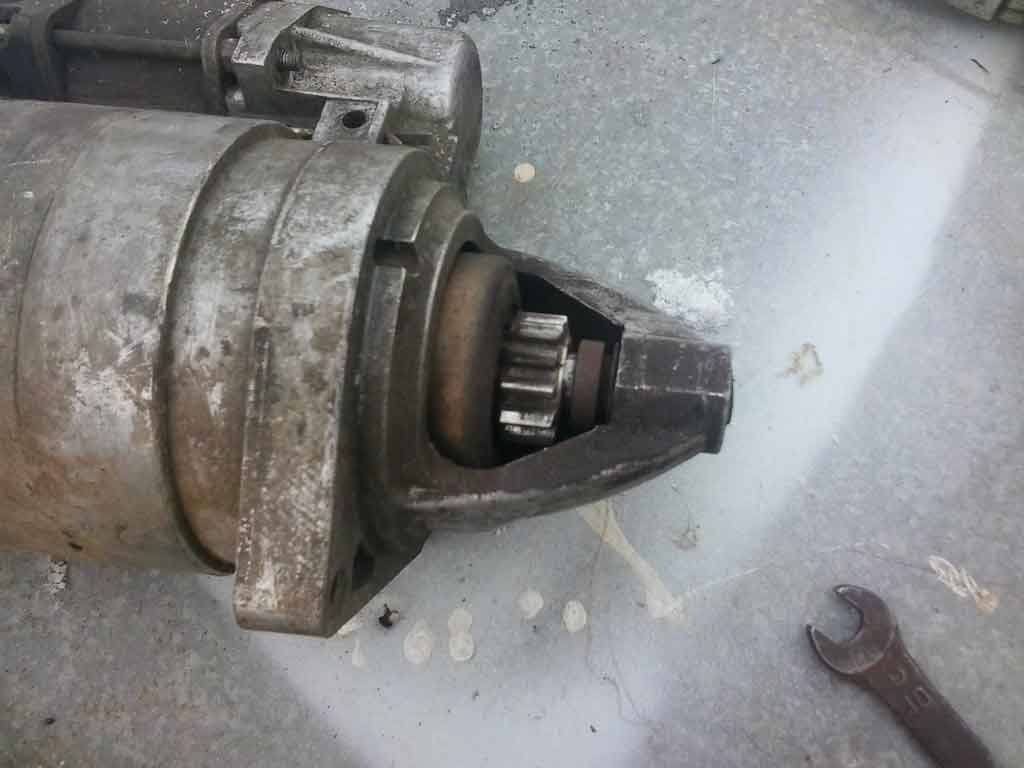

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле

В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю

Принцип работы бендикса стартера

Ознакомившись с данным элементом и его стандартными составляющими, пора разобрать принцип работы бендикса стартера. В зависимости от того, какова конструкция обгонной муфты, меняются и принципы ее функционирования.

Как уже было указано выше, шестерня сцепляется с маховиком мотора внутреннего сгорания. Для того, что бы двигатель запустился, его требуется раскрутить до 50-100 оборотов в минуту. С учетом того, что стартер способен переносить лишь краткие периоды интенсивной нагрузки, то большую скорость раскрутки он и не обеспечит. Следовательно, при запуске двигателя может возникнуть определенная нагрузка, провоцирующая серьезные последствия. Бендикс подстрахует водителя в том случае, если тот не отпустил зажигание сразу, как запустился ДВС. Обгонная муфта не даст перейти крутящему моменту с мотора на стартер.

Когда крутящий момент двигателя увеличивается и становится больше чем у стартера, то муфта совершает холостые прокручивания на собственном валу. Она являет собой пару стальных плоских колец, в промежутке которых располагаются цилиндры или шарики – их подпирают пружины. Цилиндры находятся в канавках, образованных на внутреннем кольце. Специальная форма этих отверстий обеспечивает бесперебойное вращение колец в обратную сторону и их заклинивание при движении вперед.

Бендикс стартера ВАЗа

Если говорить о двухколесном транспорте, то здесь используется храповый бендикс. В специальной щербинке, на поверхности внутреннего кольца, располагается подпружиненный рычаг, а на внутренней стороне кольца, который находится снаружи, можно обнаружить заточенные зубья. Двигаясь в определенном направлении, рычаг не входит в сцепление с зубьями, а просто-напросто скользит по ним. Совершая движения в обратную сторону, он приостанавливает кольца, попадая в отверстия между зубьями.

Принцип работы

Что передает вращательный момент бендиксу? Приводом для бендикса может быть и электродвигатель стартера, и редуктором стартера. Кстати, редукторные стартеры имеют несколько преимуществ, чем обычные, без редуктора.

Бендикс должен крутиться только в одну сторону.

Когда электромоторчик стартера достигнет нужно числа оборотов, ведущая обойма вращается и инерционная сила (обратная сила) выталкивает эту обойму по канавкам, которые сделаны в виде спирали. Ведущая обойма выталкивается по спирали до упора, пока не до маховика коленчатого вала.

Когда ведущая обойма подошла к маховику, в этот момент ролики зажимаются между обоймами (ведущей и ведомой) и крутят шестерню. Шестерня начинает вращать маховик коленвала двигателя.

И вот, двигатель машины запустился, теперь надо вытащить шестерню из зацепления с маховиков коленвала. Если при работающем двигателе шестерня стартера и маховик будут оставаться в зацеплении, то стартер сгорит. В этом помогает обгонная муфта. Она по спирали отходит от маховика автоматически и без повреждения зубьев вытаскивает шестеренку. Стартер, благодаря изобретению Хьюго Бендикса останавливается после запуска мотора.

Проверка бендикса и его ремонт без разборки стартера

Проверить бендикс можно непосредственно на автомобиле, не снимая весь агрегат. Для этого нужно:

1. Включить передачу;
2. Выжать педаль тормоза;
3. Запустить стартер.

Если при этом вы услышите звук вращения якоря, значит бендикс пробуксовывает и нуждается в ремонте или замене на новый.

Для начала можно попробовать провести небольшой ремонт и удалить загрязнения бендикса без разборки стартера. Для этого:

• снимите стартер с автомобиля (видео-инструкция в конце статьи);
• погрузите его целиком в емкость с бензином и оставьте там на несколько часов;
• не вынимая стартер из ёмкости, несколько раз прокрутите шестерню муфты для лучшей промывки пазов;
• выньте и просушите стартер.

Если в результате такого «не хитрого» ремонта неисправность не устранится, придется снимать и разбирать обгонную муфту.

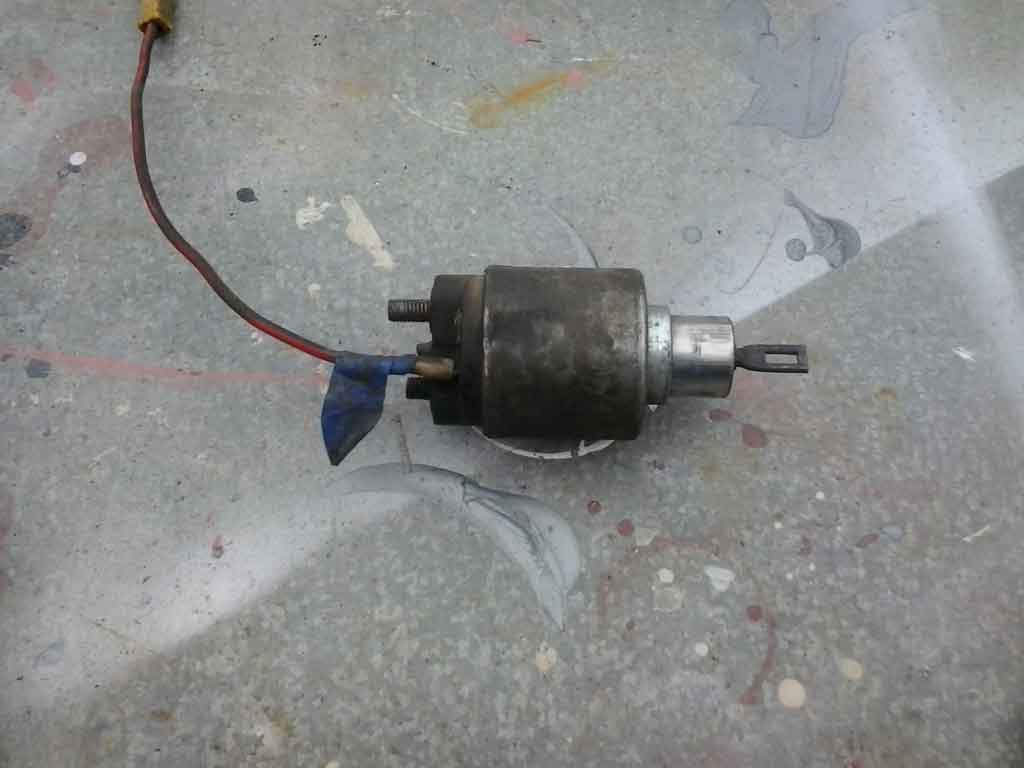

Втягивающее реле

Оно состоит из двух обмоток – втягивающей и удерживающей. Концы которых подключены к управляющему контакту, выход первой к выходному контакту реле, выход второй к корпусу. Двух силовых контактов (пятаков), которые замыкаются при появлении напряжения на обмотках и штока, подпружиненного штока, к которому с одной стороны закреплена вилка бендикса, а с другой – пластина, замыкающая силовые пятаки при срабатывании реле.

С внешней стороны имеется три контакта:

1. Управляющий. К нему подключен провод от замка зажигания к обмоткам реле
2. Два силовых болта. К ним гайками прикручиваются провод от аккумуляторной батареи и провод от реле к электродвигателю. С внутренней стороны эти болты выполнены в виде контактных пятаков, которые замыкаются пластиной штока при срабатывании втягивающего реле

Принцип работы втягивающего

Когда вы поворачиваете ключ зажигания, электричество от замка подается на управляющий контакт. Появляется напряжение на первой обмотке (втягивающей). Электромагнитное поле этой обмотки притягивает шток, который своей пластиной замыкает два силовых контакта. Через контакты ток поступает на электродвигатель стартера. Так как выходной конец втягивающей обмотки соединен с одним из силовых контактов, то на нем появляется «плюс», исчезает разность потенциалов и пропадает напряжение на ней, соответственно и магнитное поле.

В это время вступает в работу удерживающая обмотка, которая вторым концом постоянно соединена с массой. Именно она удерживает шток реле с пластиной в рабочем положении, замыкая силовые болты до тех пор, пока вы держите ключ в положении «Пуск». Заведя двигатель, вы отпускаете ключ, пропадает напряжение на второй обмотке втягивающего реле и его шток возвращается в исходное положение. При этом размыкаются контакты, прерывая цепь подачи напряжения от АКБ к электродвигателю.

Видео как работает втягивающее реле:

Устройство и принцип работы

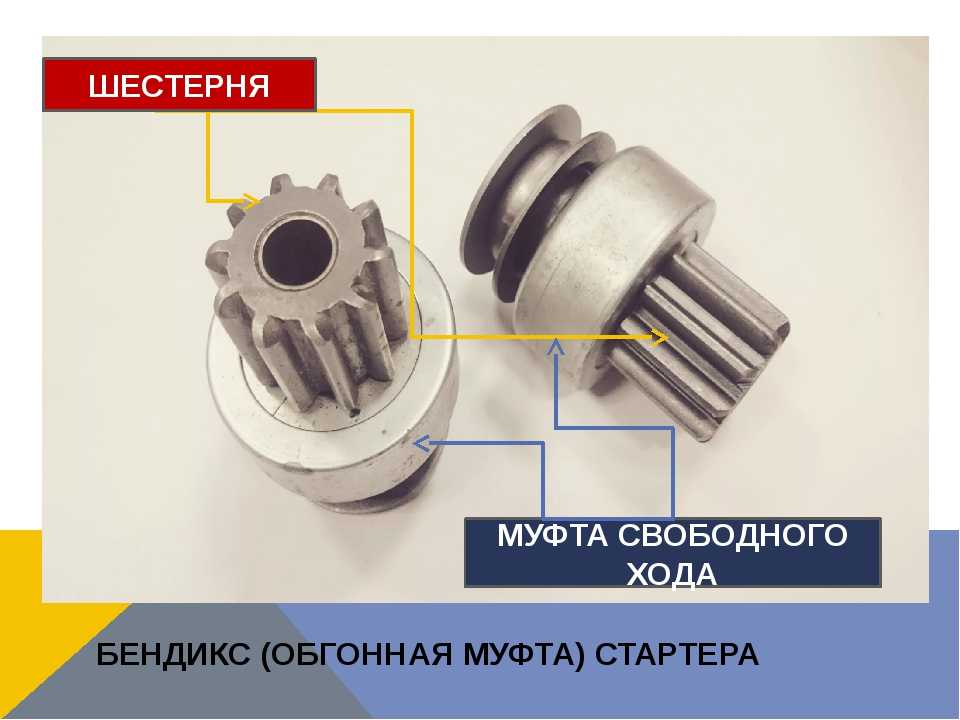

Большинство обгонных муфт (будем называть их более популярным среди автомобилистов словом — бендикс) состоят из ведущей обоймы (или наружного кольца), содержащей ролики и прижимные пружины, а также ведомой обоймы. Ведущая обойма имеет клиновые каналы, которые с одной стороны имеют значительную ширину. Именно в них вращаются подпружиненные ролики. В узкой же части канала ролики стопорятся между ведущей и ведомой обоймами. Как понятно из вышеописанного, роль пружин заключается в том, чтобы загонять ролики в узкую часть каналов.

В принципе работы бендикса лежит инерционное воздействие на зубчатую муфту, входящую в его состав, до момента ее зацепления с маховиком двигателя. В то время, когда стартер находится в нерабочем состоянии (двигатель выключен или работает в постоянном режиме) муфта бендикса не зацеплена с венцом маховика.

Работа бендикса происходит по следующему алгоритму:

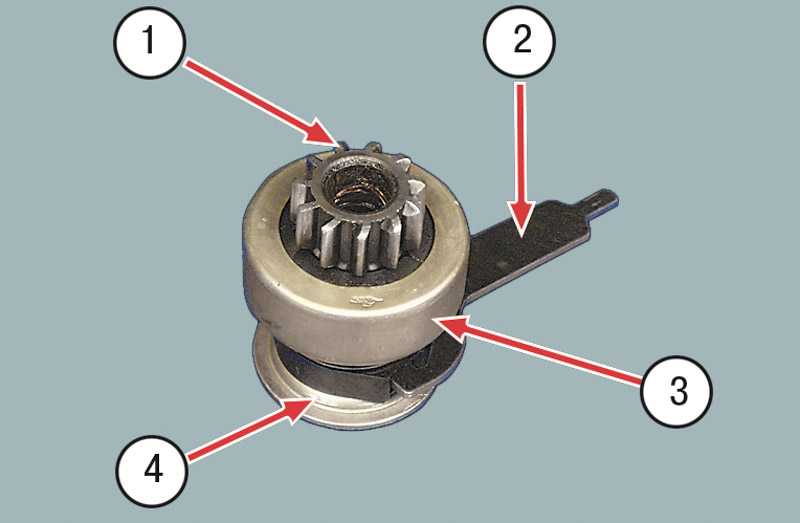

Внутренняя часть бендикса

1. Ключ зажигания поворачивается и ток от аккумуляторной батареи подается на электродвигатель стартера, приводя в движение его якорь.
2. Благодаря имеющимся на внутренней стороне муфты винтовым бороздам и вращательному движению муфта под собственным весом скользит по шлицам до момента зацепления с маховиком.
3. Под действием ведущей шестерни ведомая обойма с шестерней начинает вращаться.
4. В случае, если зубья муфты и маховика не совпали, происходит ее небольшой поворот до момента, когда они входят между собой в жесткое зацепление.
5. Буферная пружина, имеющаяся в конструкции служит для смягчения момента старта двигателя. Кроме этого, она нужна для предотвращения поломки зубьев от удара в момент сцепления шестерен.
6. Когда двигатель запустился, он начинает вращать маховик с большей угловой скоростью, чем до этого вращал стартер. Поэтому муфта закручивается в обратном направлении и соскальзывает по шлицам якоря или редуктора (в случае использования редукторного бендикса) и выходит из зацепления с маховиком. Это спасает стартер, который не рассчитан на работу на высоких оборотах.

Причины

Почему при запуске двигателя слышен треск и скрежет? Этот вопрос часто задают начинающие и не очень автомобилисты. Многих пугает непонятный звук раздающийся при запуске мотора. Хотя во многих случаях это не сложная проблема. Но ее все-таки нужно устранять, а для этого неплохо знать, где искать проблему. Мест выдающих треск и скрежет при запуске несколько:

• Стартер;
• Маховик;
• Болт крепления ролика (ГРМ).

Зная основные места поломок, вы достаточно быстро сориентируетесь, где основная проблема. Для более точной диагностики откройте капот и попросите кого-нибудь завести мотор. При проблемах со стартером и маховиком треск раздастся с задней части двигателя, при открученном болте спереди.

Выбор нового бендикса

Вариантов выбора несколько. Первый вариант подходит лишь тогда, когда на автомобиль установлен штатный стартер и, соответственно, обгонная муфта будет подбираться под него. Во втором же автолюбитель, опираясь на данные имеющегося стартера, выберет муфту. Итак:

1. По VIN-коду. Это самый простой способ найти любую запчасть с минимальной вероятностью ошибиться;
2. По данным стартера. Необходимо учесть мощность, вольтаж, наличие планетарного редуктора. Также стоит подбирать бендикс того же производителя, чей стартер уже был установлен в автомобиль. Точное определение данных стартера затруднительно, так что автолюбителю почти наверняка нужно будет обратиться к следующему способу;
3. По кодам. Узнав код стартера, можно пробить его в интернете и получить технические данные устройства. Можно также попытаться найти код обгонной муфты и подобрать такую же или ближайшие к ней аналоги;
4. По данным автомобиля. Хороший вариант тогда, когда есть необходимость подобрать оригинальный стартер и бендикс или же их аналоги. Если вы ищете запчасти по данным авто, то стоит обращаться к электронным каталогам. В них необходимо указать марку, модель авто, год выпуска, данные двигателя.

Как показывает практика, бендикс относительно редко выходит из строя

Если же на замену старой муфте нужно подобрать новую, то стоит обращать внимание в первую очередь на неоригинальную запчасть. Дело в том, что оригинал далеко не всегда превосходит неоригинал в качестве, а вот стоит намного дороже

Попробуем разобраться с тем, какие производители выпускает действительно хорошие аналоги.

Признаки неисправности втягивающего реле и электромотора

Стартер щёлкает, но не крутит

Такая неисправность появляется, когда втягивающее срабатывает и «выкидывает» бендикс, но электродвигатель не проворачивает коленвал.

Существует две причины:

1. На электромотор стартера не поступает напряжение.
2. Оно может поступать, но из-за слабого контакта в цепи, силы тока не хватает, чтобы крутить якорь, а соответственно бендикс.

В первом случае во втягивающем реле подвижная пластина не замыкает пятаки силовых болтов. А значит, ток не течет от силового болта, где подключен провод от аккумулятора, ко второму болту, к которому прикручена «коса» электродвигателя. Между пластиной и пятаками образовался нагар, который препятствует протеканию тока от АКБ к электромотору.

Для второго случая характерна потеря контакта между гибким проводом от втягивающего до электромотора. Клеммы провода могут окислиться в месте его присоединения к силовому болту.

В электродвигателе неисправен щеточный узел:

1. Стерлись щётки. Да, такое тоже бывает от старости.
2. Протёрлась контактная площадка, к которой прилегают щётки. Реже, но тоже может быть.
3. Ослабли или «залегли» щеточные пружины. Они должны плотно придавливать щетки к площадке «коллектору». Со временем они теряют упругость или ломаются.

Реже встречаются обрывы в обмотках якоря. Были случаи, но тоже реже, обрывается провод щеточного узла к корпусу стартера или окисляется его контакт.

Стартер не щелкает

1. Нет напряжения на управляющем штекере, к которому прикручен провод от замка зажигания. Может быть нарушен контакт, банально «отошел» провод, или он окислился.
2. Неисправна втягивающая обмотка реле.
3. Разряжена аккумуляторная батарея. В этом случае лампы на панели приборов будут светиться в пол накала, вы сразу заметите эту неисправность.
4. Очень редко проблемы возникают в самом замке зажигания. В современных автомобилях неисправности стартера по этой причине возникают крайне редко, только на очень больших пробегах.

Стартер постоянно щелкает

Слышно, как выбрасывается бендикс, но он не фиксируется в маховике, а возвращается в исходное положение и опять «выстреливает». При этом можно слышать, как постоянно включается электромотор.

Это признак неисправности удерживающей обмотки втягивающего реле. Якорь втягивается, но не удерживается во втянутом положении. При этом обесточивается втягивающая обмотка, якорь, под действием возвратной пружины, выскакивает наружу.

При подобных признаках неисправности стартера, рекомендуется . Только так можно точно определить, где произошла поломка и можно ли её исправить.

Как заменить муфту свободного хода?

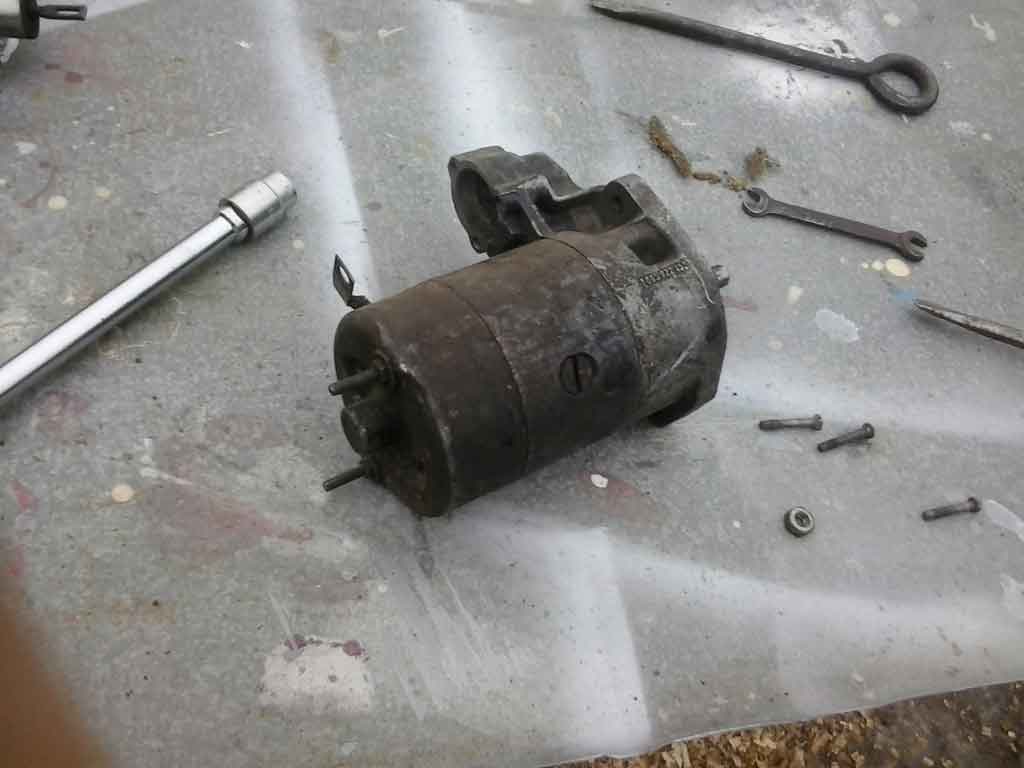

Замена бендикса начинается с отключения провода от минусовой клеммы АКБ. Дальнейшие операции рассмотрим на примере стартера автомобиля ВАЗ 2109. Общая методика для других автомобилей будет такой же, но могут отличаться типы и размеры инструмента, количество и места креплений. Снятие муфты свободного хода включает следующие этапы:

1. При помощи отвертки отвинчивают два болта крепления крышки к корпусу стартера.
2. Отсоединяют втягивающее реле, отвинтив болты его крепления и гайку фиксации провода.
3. Снимают стопорное кольцо с ротора.
4. Ключом на 10 отвинчивают шпильки.
5. Отверткой отвинчивают болты крепления щеток к контактам.
6. Вручную с некоторым усилием рассоединяют стартер на три части.
7. С вала ротора молотком сбивают шайбу, после чего раздвигают и снимают стопорное кольцо бендикса.
8. Снимают бендикс, очищают посадочную поверхность.

Работы по установке новой муфты свободного хода проводят в обратном порядке, предварительно смазав консистентной смазкой вал ротора. Когда стартер будет собран, работоспособность узла можно продиагностировать вручную, как было описано в предыдущем разделе, а также до установки на двигатель с помощью АКБ, чтобы окончательно убедиться в правильности сборки. После этого останется только установить стартер на ДВС.

Бендикс – надежная защита стартера от разрушения вследствие сильных обратных нагрузок

Поэтому важно внимательно следить за его работой, своевременно находить и устранять возникающие поломки и неисправности

Советы от опытных водителей

Несколько полезных советов, которые могут помочь при ремонте стартера:

1. Обязательно проверяйте новый или отремонтированный бендикс перед установкой на его место.
2. Шайбы должны быть целыми, не иметь трещин. Это относится как к пластиковым, так и стальным изделиям, в том числе и к стопорному кольцу.
3. Чтобы не ошибиться с покупкой обгонной муфты, покупая новый бендикс в магазине, возьмите с собой старый, чтобы удостовериться идентичности приобретаемого узла. Нередко при внешней похожести, бендинсы могут иметь мелкие отличия, которые не позволят новой детали штатно работать.
4. Если вы раньше не разбирали стартер и бендикс, то лучше всего делать на телефон снимки каждой стадии разборки – это сильно облегчит обратную сборку. Можно также зарисовывать действия, но фотографии более наглядны. Можно также поискать видеоролики с инструкциями по разборке и сборке на Ютубе или других видеохостингах.

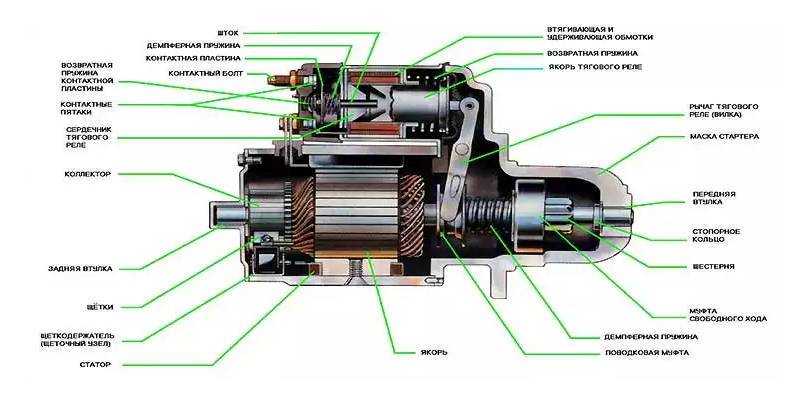

Устройство стартера двигателя автомобиля и принцип работы

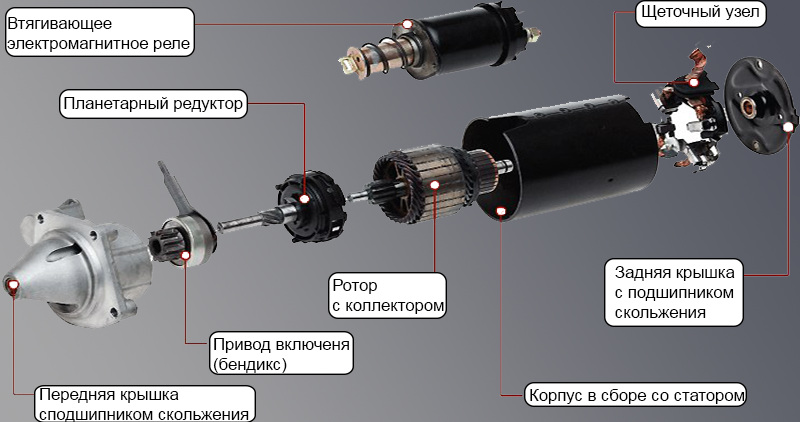

Основные составляющие элементы стартера:

• электродвигатель;
• втягивающее реле;
• шестерня с бендиксом;

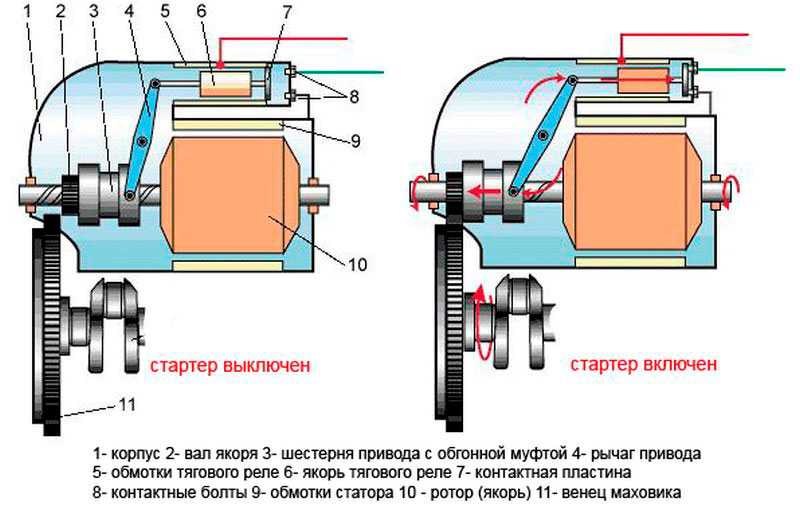

В двух словах, на коленчатом валу двигателя установлен маховик с зубчатым венцом. При включении стартера шестерня стартера зацепляется с венцом маховика и электродвигатель крутит коленвал. После того, как мотор запустится, обгонная муфта стартера отсоединяет шестерню от вала, когда обороты двигателя превысят обороты стартера.

• Если подробнее рассматривать стартер, его электродвигатель состоит из корпуса, внутри которого стоит статор и ротор, вращающийся в двух втулках.
• Щеточный узел состоит из трех или четырех щеток, на которые подается напряжение от АКБ. Щетки, в свою очередь, соединяясь с частью ротора и подавая на него напряжение, заставляют вращаться электродвигатель стартера.
• Шестерня и бендикс, расположенная на валу ротора, перемещаясь по нему вперед и назад, вступают в зацепление с маховиком. Втягивающее реле включает электростартер в работу.

Втягивающее реле представляет собой электромагнит с катушкой и сердечником. Сердечник под действием электромагнитного поля начинает перемещаться в сторону, при этом вилка, соединяющая сердечник и бендикс, толкает бендикс с шестерней по валу вперед для зацепления его с маховиком.

Реле имеет два контакта, на один из которых подается напряжение от АКБ, а другой соединен со щетками электродвигателя. Когда сердечник дойдет до конца реле, при этом шестерни уж вошли в зацепление с маховиком, медная пластина, находящаяся на конце сердечника, замыкает эти два контакта и напряжение поступает в электродвигатель.

Что касается типов стартеров, встречаются:

• Стартер с редуктором, который состоит из нескольких шестерней и монтируется непосредственно его корпус. Электродвигатель таких стартеров обладает высоким КПД и потребляет намного меньше тока при запуске двигателя. Его устанавливают на авто с дизельными моторами и на бензиновые авто с более мощными двигателями.
• Стартер без редуктора, обладая высокой стойкостью к нагрузкам, обеспечивает быстрый запуск мотора за счет моментального соединения с венцом маховика после подачи тока.

При этом стартеры могут отличаться друг от друга, однако не значительно. В большинстве случаях их отличие состоит в механике автоматического расцепления шестеренок.

Обычно для запуска двигателя требуется несколько секунд. Но на практике могут возникать сбои, когда после первого поворота ключа двигатель не запускается, после запуска мотора стартер крутится вместе с двигателем и т.д.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедится неослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Замена бендикса на стартере

Автолюбителю, не обладающему достаточным практическим опытом, довольно сложно определить момент, когда возникает необходимость в замене бендикса. Поэтому, конкретизируем «симптомы», свидетельствующие о нарушении работоспособности этого элемента:

Резкая потеря эффективности работы стартера, что выражается в отсутствии стабильного запуска силовой установки автомобиля.

Внимание! Слабый заряд аккумуляторной батареи инициирует схожую ситуацию, поэтому до начала работ по замене бендикса убедитесь в том, что зарядка аккумулятора обеспечивает выдачу напряжения, необходимого для работы элементов системы электроснабжения.

Возникновение в процессе пуска двигателя посторонних звуков (скрежета, потрескивания) и ощущения «заклинивания» стартера.

Перед началом выполнения ремонтно-восстановительных работ на стартере в обязательном порядке изучите рекомендации производителя по устранению данной проблемы, изложенные в инструкции по эксплуатации транспортного средства. Кроме того, руководствуйтесь двумя основными правилами, соблюдение которых обеспечит высокое качество конечного результата:

Осторожность

Как уже отмечалось выше, стартер — достаточно сложный электрический прибор и требует аккуратного и осторожного обращения
Нарушения этого правила чреваты повреждениями его внутренних элементов (шестерня привода, шунтовая катушка, коллектор, контактная пластина и т.д.) и полным выходом агрегата из строя.
Внимание. Одним из основных мероприятий разборки (сборки) стартера является контроль состояния внутренних составляющих агрегата — шестеренок, подшипников, щеток и т.д

Одним из основных мероприятий разборки (сборки) стартера является контроль состояния внутренних составляющих агрегата — шестеренок, подшипников, щеток и т.д.

Материально-техническое обеспечение процесса замены включает приобретение нового бендикса и подготовку необходимого инструмента:

• комплекта накидных ключей;
• несколько отверток различных размеров и конфигураций;
• набора головок;

• изоляционной ленты.

А теперь, собственно замена бендикса на стартере:

Устанавливаем автомобиль над ямой или поднимаем его на подъемник.
При наличии защиты силовой установки, предварительно демонтируем ее.
Отсоединяем клемму от минусового контакта аккумуляторной батареи транспортного средства, обесточивая его.
При помощи гаечного ключа отсоединяем от втягивающего реле провод, соединяющий его с положительным контактом аккумулятора.
Отсоединяем провода от клемм стартера, одновременно контролируя состояние их изоляционного слоя.
Накидным ключом выкручиваем нижний, а затем, верхний болты крепления стартера. Следует отметить трудоемкость этого процесса в силу неудобного расположения фиксирующих болтов

Для удобства рекомендуется использовать трещотку с карданным соединением и двумя вставками.
Снимаем кронштейн, посредством которого стартер крепится к блоку и аккуратно извлекаем агрегат из моторного отсека.
Выкручиваем шпильки, расположенные вдоль агрегата, и разъединяем его на две части
Выкрутив из крышки два винта, снимаем кожух, после чего освобождаем стопорное кольцо и вынимаем шайбу.
Соблюдая осторожность, вынимаем щетки. При помощи мягкой кисточки (щетки) очищаем все элементы стартера.
Аккуратно сбиваем стопорное кольцо вниз и удаляем его с вала ротора.
Демонтируем бендикс.
