Датчик движения видеорегистратор: устройство, плюсы и минусы, выбор и рейтинг

Как работает уличные видеорегистратор с датчиком движения?

Уличные приборы устанавливаются, прежде всего, для охраны каких-то объектов. Видеорегистратор для дачи может снимать вход на территорию, или в дом владельца. В городе ими снабжают заправки и магазины. Мини видеорегистратор с детектором движения есть и в банкоматах.

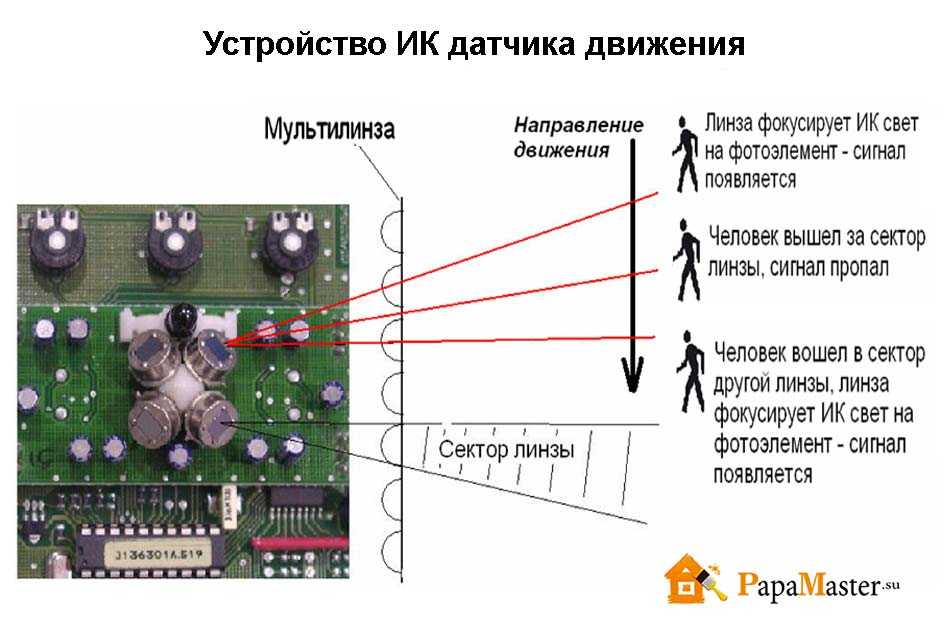

Съёмка срабатывает у таких аппаратов следующим образом:

Камера работает в пассивном режиме всё время, она может вести трансляцию на пульт, но при этом не снимать;
Как только в зону сенсора попадает движущийся объект, он отправляет сигнал на камеру и та начинает снимать. Как правило, между фиксированием движения и началом съемки есть некоторая задержка в зависимости от модели прибора и сенсора. В среднем она составляет две секунды;
Съемка ведется во встроенное или удаленное хранилище памяти, и продолжается до выхода движущегося объекта из зоны работы сенсора движения. После выхода объекта из зоны существует задержка, продлить которую можно в настройках. Обычно она достигает 5-10 секунд;
Дальше камера вновь входит в пассивный режим, а сенсор ждет нового движения в своей чувствительной зоне.

Техноблог КАРКАМ: датчик движения и G-сенсор – в чем разница?

Довольно часто владельцы видеорегистраторов называют датчиком движения две абсолютно разные функции: G-сенсор и непосредственно сам датчик движения. Благодаря этим функциям, видеорегистратор может фиксировать на видео все происходящее рядом с автомобилем или возле него, пока водитель отсутствует на месте. Однако принцип действия этих датчиков принципиально отличается.

Благодаря детектору движения, видеорегистратор ведет видеозапись только в тот момент, когда в зону видимости попадает некое движение: будь то идущий человек или едущий автомобиль. Срабатывание происходит, как правило, на расстоянии от 3 до 7 метров.

Однако есть один существенный недостаток: видеорегистратор должен быть постоянно включен. Если его отсоединить от внешнего питания, то он продолжит работать от аккумулятора. Продолжительность автономной работы зависит от емкости батареи. Обычно это около 15 – 20 минут. Таким образом, нет смысла надолго оставлять видеорегистратор с включенным детектором движения.

Еще один недостаток работы детектора движения – это запись в общий каталог. Видеорегистратор перезапишет весь материал, который был сделан при помощи детектора движения

Если вы уверены, что устройство зафиксировало что-то важное, то перед следующим использованием лучше сохранить видеоматериалы на отдельном носителе

G-сенсор (или датчик удара) срабатывает во время движения автомобиля. Обычно это происходит в случае столкновения или резкого торможения. Видеоролик сохраняется в отдельный каталог, защищенный от перезаписи.

Как настроить датчики

О чем следует помнить

О некоторых особенностях работы следует помнить каждому владельцу видеорегистратора:

• При срабатывании G-сенсора, видеоролик сохраняется в отдельную папку, которая защищена от перезаписи. Благодаря этому, вы всегда сможете вернуться к видеоматериалам или сохранить их на отдельный носитель.

• Все видеозаписи, сохраненные с помощью датчика движения, отправляются в тот же каталог, что и при работе в штатном режиме.

И напоследок: оба датчика работают в автоматическом режиме. При включенном G-сенсоре память видеорегистратора быстро переполнится, что помешает устройству записывать. Чтобы это предотвратить, во время движения автомобиля устанавливайте минимальную чувствительность датчика, а при парковке – максимальную. Также следует время от времени проверять карту памяти: удаляйте из каталога ненужные видеоматериалы или сохраняйте их на отдельном носителе.

Что лучше: запись по детектору или интервалу

Записывая определенными промежутками, вы можете упустить множество нюансов, особенно если интервал составляет 10-15 минут. Это очень нецелесообразно.

Преимущества сплошного видеонаблюдения:

видеозапись сплошная, вследствие чего не будет пропущено ни одного события;
возможность оставить гаджет на ночь, он будет сам включаться во время какого-либо передвижения;
возможность приобрести объемную накопительную карту, а потом просто стирать ненужные данные на ПК или же на самом приборе;
оправданная стоимость.

Если купить высококачественный девайс, то никаких проблем с ним не будет, его работа будет сплоченная и бесперебойная. Хорошая и нужная вещь по доступной цене обезопасит вас и ваше имущество.

Разновидности систем видеорегистраторов с датчиком движения

Датчик движения в регистраторе используется, когда машина находится на стоянке

Видеорегистратор – устройство, созданное для обработки сигнала с камеры и формирования изображения. Пользователю приходится иметь дело с двумя его основными вариациями: модификацией, используемой для организации системы видеонаблюдения в квартире, и прибором, который устанавливают в автомобилях. Первый вариант довольно велик, снабжается жестким диском и в системе видеонаблюдения заменяет собой ПК. Автомобильная версия очень компактна, обустраивается собственной камерой, но имеет куда меньший объем памяти.

Есть несколько разновидностей устройства.

Цифровые

DVR – цифровой видеорегистратор сжимает видеосигнал, полученный с аналоговой камеры, в цифровой. Сигнал передается по коаксиальному кабелю. В таком виде данные записываются на жесткий диск или передаются в сеть. Большинство моделей оснащены Ethernet-интерфейсом для подсоединения к сети.

Сетевой вариант можно подключать к интернету, хранить записанное видео на самом видеорегистраторе или в облаке. Доступно наблюдение в онлайн-режиме и воспроизведение записи.

Сетевые

NVR – сетевой или IP-регистратор предназначен для работы с соответствующими камерами. Последние самостоятельно сжимают сигнал и передают на регистратор через интернет или по локальной сети. Обычно они поддерживают функцию датчика движения. В данном случае это именно ПО.

Классифицируют видеорегистраторы по количеству камер, которые можно к нему подключать – от 4 до нескольких сотен, и по числу мониторов – от 4 до 10. При этом учитывается разрешение и объем данных с каждой камеры. Устройство, способное работать с 30 камерами по 2 Мп, не сможет обслужить 30 устройств с более высокими показателями.

Смешанные

Такие аппараты способны работать с IP-камерами и с аналоговыми. На самом деле любое DVR-устройство с Ethernet-интерфейсом может записывать как аналоговый, так и цифровой сигнал, если относится к среднему или высокому классу. Гибридные варианты – всего лишь способ выделить более дорогие модели с дополнительным портом.

Для транспортного средства

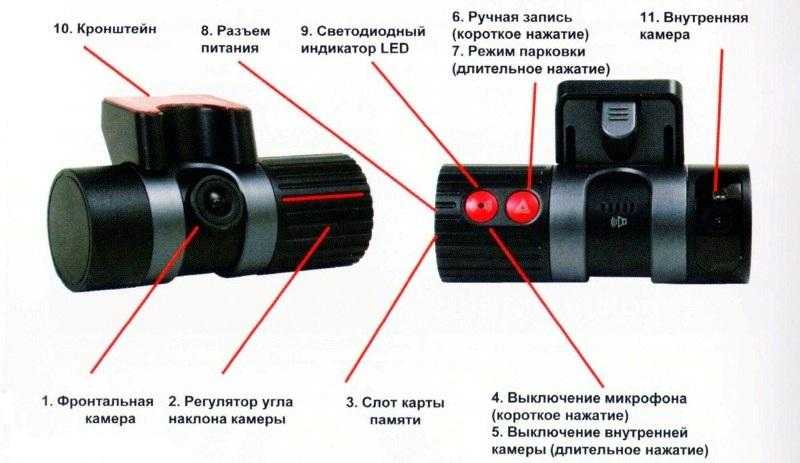

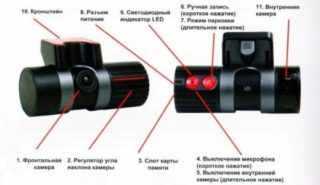

Устройство автомобильного видеорегистратора с ДД

Сенсор движения видеорегистратора предназначен только для охраны машины. Он бесполезен при регулировке режима съемки во время езды. Есть еще одна особенность: объектив камеры смотрит перед собой, что позволяет обнаружить движущийся объект раньше, чем перемещение уловит датчик. Если пытаться активировать датчик во время езды, получается рваная запись, состоящая из отдельных кусков.

Активируют сенсор движения, когда оставляют машину на стоянке. При этом нужно повернуть объектив камеры внутрь, чтобы датчик реагировал на движение в салоне. Таким образом можно зафиксировать взлом автомобиля.

С ночным видением

Регистратор с датчиком движения и ночным видением

Способность вести ночную съемку зависит от конструкции уличной камеры. Есть 2 варианта: ИК-подсветка может быть встроена прямо в камеру или обеспечиваться работой ИК-прожектора. Изображение получается плоское, черно-белое, однако вполне четкое.

Автомобильный видеорегистратор также может быть оснащен ИК-подсветкой. Однако пользу эта опция приносит, когда ночью следят за салоном автомобиля. Через стекло ИК-сигнал проходит плохо, так что зафиксировать появление какого-либо объекта регистратор сможет только в непосредственной близости.

С автономным питанием

В доме чаще используют прибор, работающий от сети. Это выгоднее, так как видеорегистратор системы охраны потребляет много энергии. В автомобилях модели с автономным питанием удобнее, так как машина чаще нуждается в охране как раз во время остановок.

Установка качества и разрешения видеозаписи

Настройки видеорегистратора предполагают и такой пункт, как установка нужного качества и разрешения видеозаписи. Многие современные модели позволяют выставить оптимальный режим — качество Full HD, однако для хорошей картинки вам будет достаточно установить качество на уровне 1080p — все необходимые детали можно будет разглядеть и в таком режиме.

Обратите внимание на необходимость настроить экспозицию регистратору. Это в значительной степени влияет на то, насколько светлой или темной будет картинка

Ответ на вопрос, что такое экспозиция, а именно, что такое экспозиция в видеорегистраторе, вы можете найти в интернете. Это — то количество света, который попадает на зеркало записывающего устройства.

Иногда экспозицию называют уровнем освещенности, он позволяет переключаться между дневной и ночной съемкой. Чем выше этот показатель, тем более светлой будет картинка. Избегайте завышенной или заниженной экспозиции — на картинке будет сложно что-либо разглядеть. Оптимальным вариантом для покупки станут модели с автоматической настройкой этого пункта — в этом случае регистратор сможет самостоятельно переключаться с дневного на ночной режим.

Далее настраиваю запись звука. Звук на авторегистраторе записывают часто — это особенно актуально, если происходит разборка с сотрудниками дорожных служб или неадекватными водителями. Записи звука помогают не только увидеть, как происходило происшествие, но и услышать необходимые доводы, которые могут доказать вашу правоту.

Настройки регистратора для записи по детекции движения

Прошивка регистраторов позволяет настроить время «предзаписи» и время «послезаписи».

Для просмотра записи необходимо загрузить список воспроизведения. В данном списке указываются файлы, имя каждого состоит из времени начала и конца записи.

Начало записи — это момент детекции движения (в файл будет добавлена «предзапись»).
Конец записи — это момент детекции движения плюс время «послезаписи».

Если несколько детекций движения укладываются во временной промежуток «послезаписи» ( в прошивке она называется «задержка»), к примеру вторая детекция через 5 секунд, а «послезапись» («задержка») указанна 10 секунд, то получится один файл записи. У которого будет «предзапись» 10 секунд до начала первой детекции и «послезапись» («задержка») 10 секунд после последней детекции.

Если вторая детекция произошла через 11 секунд (не попадает в промежуток «послезаписи»), то будет сформировано 2 временных файла. У первого будет «предзапись» и «послезапись», а у второго файла только «послезапись».

Время «предзаписи» устанавливается в разделе «Настройки» -> «Запись» -> «Запись» -> «Предзапись».

Время «послезаписи» устанавливается в разделе «Настройки» ->»Тревога» ->»Движение»-> «Задержка», в строчке «PTZ Настройки Задержка Сек». (никогда не догадался бы, инструкция умалчивает)

Конфигурация регистратора, для записи по детекции движения, для камеры AltCam DDMF211R (Full HD), установленной на лестничной площадке перед входной дверью. Имеется внешний детектор движения с дополнительным освещением:

Предзапись: 10 секунд
Послезапись: 10 секунд
Чувствительность: Среднее
Период: 0 секунд
Компрессия: 25 К/сек
Ключевой кадр: 2 Каждый второй
Саботаж: отключен

Пояснения:
«Предзапись» — 10 секунд, 30 секунд — максимально возможное значение. Максимальное значение необходимо для исправления ошибок детектирования, к примеру, если детекция сработала поздно и объект уже находится какое-то время в зоне детектирования.
«Послезапись» — 10 секунд. Можно увеличить «послезапись» до 60 секунд, что позволит сохранить видеоряд в случае малоподвижности объекта видеонаблюдения, к примеру, злоумышленник пытается подобрать ключи к замку. Длительная «послезапись» рекомендуется для видеокамер с низким разрешением. Уровень шума и разрешение видеокамеры AltCam DDMF211R достаточны для детекции малоподвижных объектов.
«Чувствительность» выбрана «Среднее», если выбрать «Высокая» и выше, происходит постоянная детекция движения.
«Период» — 0 секунд, значит все движения регистрируем. К примеру, если поставить 10 сек, то будет детектироваться только первое движение, затем десять секунд детекция будет отключена.
«Саботаж» — деактивируем. «Саботаж» — это закрытие камеры, для последующего просмотра это ничего не даёт, движение всё равно будет зафиксировано. В случае активации саботажа и выбора высокого уровня чувствительности будут создаваться файлы с атрибутом «Тревога», которые будут накладываться на файлы с атрибутом «Движение», что затруднит просмотр файлов записи.
«Компрессия» и «Ключевой кадр» — Выставляем максимальное количество кадров при максимально возможном количестве ключевых кадров. Не экономим.

Как правило, подъездная камера работает в двух режимах: дневном режиме и ночном. Днем камера работает в ночном режиме, так как дополнительное освещение отключается, и видеокамере не хватает чувствительности. Вечером включается подъездное освещение и камера переходит в дневной режим.
Как говорилось выше, в ночном режиме детектор движения срабатывает на пролетающую пыль. Если уровень освещённости находится на пороге переключения, то камера переключается в дневной режим и обратно. Среднее количество ложных срабатываний — 10 в час. Для просмотра всех событий необходимо просматривать их в режиме «по времени» — это один файл за сутки. Воспроизводим его на третьей или четвёртой скорости. Для просмотра суточной записи понадобится всего несколько минут.

Ручная настройка датчика удара

По собственному желанию любой владелец гаджета может произвести калибровку G-сенсора. В меню выставляется степень чувствительности, а также промежутки «до» и «после». Задав соответствующие временные интервалы, владелец сможет увидеть все, что произошло до возникновения дорожно-транспортного происшествия и после.

Не следует выставлять максимальную чувствительность модуля, ибо тогда G-сенсор будет реагировать на любое резкое (или относительно резкое) торможение и другие мелкие отклонения автомобиля. Постоянно будет включаться «экстренная запись», и память карты быстро забьется файлами, защищенными от стирания. Потребуется чистка вручную.

А что это?

G-сенсор в видеорегистраторе – это акселерометр, отслеживающий момент во времени, когда произошла авария. Повороты, резкие торможения, столкновения — все записывается в отдельную папку с защитой от удаления.

В любом регистраторе запись производится циклично: новые данные вносятся, старые стираются. В момент возникновения ДТП сразу же записывается файл, который не будет удален в дальнейшем. G-сенсор срабатывает, даже если машина пребывает на парковке.

Если к опции прилагается и датчик движения в кадре, то находящийся на стоянке автомобиль вполне может заснять факт нарушения порядка. Такие записи часто используются для распутывания дел о кражах, разбоях и прочих непорядках на парковках.

Особенности детекции движения в гибридных (поддерживают аналоговые и AHD камеры) регистраторах Altcam, Divitec, Polyvision…

Гибридные регистраторы Altcam, Divitec, Polyvision, список можно продолжить, кодируют информацию используя кодек H.264. Данный кодек позволяет сильно сжимать изображение при сохранении высокого качества картинки. Основной принцип данного кодека: Создаётся ключевой кадр, от которого строятся последующие кадры. Чем больше ключевых кадров тем больше соответствие оригиналу, но при этом возрастает объём данных. Если уменьшить количество ключевых кадров, то при быстром изменении картинки, изображение будет разваливаться на квадраты, так как данных исходного кадра будет недостаточно для правильного кодирования.

При возникновении тревожного события, «Движение»,»Саботаж», «Потеря» система формирует отдельный файл, присваивая файлу соответствующий атрибут. Каждый из таких файлов имеет свой начальный, ключевой кадр. Теперь представьте что все три события произошли почти одновременно. Пытаясь просмотреть одно из событий, Вы скорее всего обнаружите что запись разваливается на квадраты и разобрать ничего невозможно. Виновник всего — ключевой кадр. Похожий результат можно наблюдать при одновременном выборе записи «Постоянно» плюс «Движение». В регистраторах с данным типом прошивки не рекомендуется, по отзывам инженеров компании bas-tion.ru, использовать одновременно постоянную запись и запись по движению — это может привести к зависанию регистратора.

Авторегистраторы – ТОП-3

Большой популярностью у автомобилистов в последние годы пользуются авторегистратор со встроенным GPS. Это свидетельствует о том, что они в спорных ситуациях эффективны и полезны.

StreetStorm CVR-A7810-G PRO

Среди бюджетных моделей за два минувших года лидерство по продаже удерживает указанный видео регистратор, выпускаемый в России. Оптика, которой он оснащен, отличается увеличенной светосилой, позволяющей вести высококачественную съемку даже при недостаточном освещении.

Максимально сбалансированная передача света возможна благодаря матрице OmniVision, поддерживающей функцию HDR, обеспечивающую проведение двух съемок с различной выдержкой. Позже оба кадра совмещаются и в результате получают картинку не засвеченную и не затемненную.

AVIS AVS0455DVR

Второе место в топе занимает устройство, выполнено которое в виде зеркала заднего вида. То есть, оно является монитором заднего вида, имеющим функцию «картинка в картинке» для вида переднего. Два видеоканала дают возможность видео записывать с двух камер с разрешением HD.

Незаметным для вандалов штатным зеркалом выступает устройство в выключенном состоянии. Для случаев, когда отключается питание, имеется автозапись, G-сенсор, датчик движения и инфракрасная подсветка, включающаяся в случае необходимости автоматически.

Highscreen black box radarplus

Третью ступень занимает устройство корейского производителя, являющееся гибридом радар-детектора и авторегистратора. Первый может распознавать лазер, сигналы, лежащие в диапазонах К, Х и Ка. Между модулями у него связь беспроводная.

На способный поворачиваться на 90 градусов монитор с диагональю на 2,4 – дюйма, можно выводить предупреждение, а также указывать диапазон компаса, радара, скорости. Частота записи кадров в секунду у него составляет тридцать, качество записи — Full HD. Карта памяти на 32 Гб. Подсветку прибор использует для ближней записи.

Имеется функция, разрешающая проводить циклическую съемку, G-сенсором и GPS.

Благодаря качественной оптике, установленной в приборе, по краям изображений отсутствуют искажения при широком угле обзора – 130 градусов.

Если не так давно многие не понимали, зачем нужен GPS, считая его бесполезным украшением и своеобразной данью моде, то сегодня все знают, зачем gps в видеорегистраторе, поэтому не сомневаются в его пользе.

Принцип работы и технологическое исполнение G-sensor

p, blockquote 10,0,0,0,0 –>

В настоящее время используются два основных типа G-датчиков: пьезоэлектрические и магниторезистивные.

p, blockquote 11,0,0,0,0 –>

Принцип работы пьезоэлектрических датчиков состоит в формировании электродвижущей силы (ЭДС) при изменении геометрических размеров пьезоэлемента. Инерционный элемент (микрошарик определенной массы) расположен на трехмерной пьезоподвеске. Во время ускорения по одной или нескольким осям соответствующие пьезоэлементы формируют электрический сигнал, который после обработки аналого-цифровой схемой передается на выход G-сенсора.

p, blockquote 12,0,0,0,0 –>

В магнитоэлектрических датчиках в качестве инерционного элемента используется магнит. Регистрацию перемещения осуществляют магниторезистивные датчики, которые при варьировании магнитного поля изменяют сопротивление.

p, blockquote 13,0,0,0,0 –>

Технологически G-сенсоры исполнены в виде гибридного чипа с небольшим количеством выводов.

p, blockquote 14,0,0,0,0 –>

p, blockquote 15,0,0,0,0 –>

Какой принцип работы автомобильного регистратора с детектором движения?

Видеорегистраторы, в которых предусмотрен датчик движения, используют эту опцию, как правило, во время стоянки транспорта. Так, если автомобиль не движется и включен регистратор, а точнее, детектор движения, то в таком режиме устройство не осуществляет видеозапись. Однако изображение, которое поступает через объектив с матрицы, непрерывно обрабатывается процессором. В случае если перед объективом прибора не происходит никаких действий, то видеосигнал оцифровывается и запоминается как образец, а изображение статично. При возникновении любого движения в кадре, устройство начинает запись, которая останавливается после прекращения перемещения. Осуществление записи только при срабатывании датчика движения довольно удобно и имеет несколько преимуществ по сравнению с непрерывным режимом фиксирования данных:

Карта памяти не заполняется ненужной информацией, что позволяет сэкономить место на дисковом накопителе;
Появляется возможность просматривать только важные видеоролики, а не тратить время на поиск информации среди многочисленных видеоизображений.

Известно, что некоторые модели имеют модифицированные так называемые многозонные датчики движения. От обычных приборов они отличаются тем, что посредством специальной программы разбивают видеокадр на несколько зон. В таком случае кадр разбит на прямоугольники, например, на 50 зон (10 см в ширину и 5 см в высоту), и существует возможность настроить устройство таким образом, чтобы датчик срабатывал на движение в определенной зоне. Однако специалисты отмечают, что применение регистрирующих приборов с такой опцией в автомобильных средствах нерационально. В практике они устанавливаются для организации стационарных комплексов видеонаблюдения.

Видеорегистраторы с датчиком, реагирующим на перемещение, можно настроить так, чтобы прибор включался только в момент начала движения транспортного средства, что позволяет также сэкономить место на карте памяти устройства.

Разрешение экрана

Далеко не всегда к системе видеонаблюдения на постоянную подключен монитор или телевизор. Часто он требуется только в случае происшествия, когда надо просмотреть и сохранить на флешку записи. Если к видеорегистратору не будет постоянно подключен монитор, нет смысла менять разрешение экрана при настройке, ведь в дальнейшем если потребуется подключить монитор, не поддерживающий большее разрешение, вы не сможете сменить разрешение пока не подключите к более подходящему монитору. Однако, если монитор используется, то обязательно выставьте максимально поддерживаемое монитором разрешение — нагрузка на глаза будет меньше.

Как работает G-сенсор

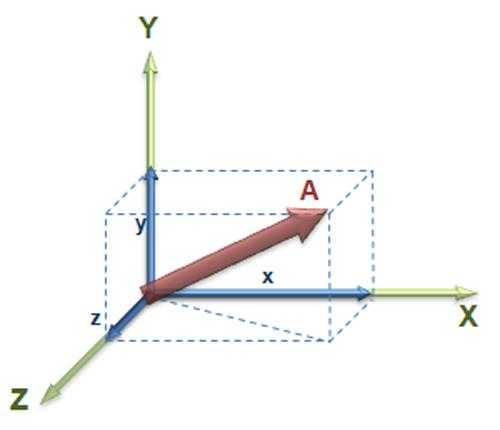

Датчик удара считывает местонахождение автомобиля, фиксируя его по трем измерениям. В миг резкого возрастания нагрузки, при спаде скорости движения, включается запись. Такое мгновение расценивается системой как время аварии. По трем осям фиксируется, с какой стороны пришел удар. Эти сведения воспроизводятся в виде графиков, просмотр которых производится при анализе дела по дорожно-транспортному происшествию.

Если машина находится в состоянии покоя (на парковке), фиксируется момент возрастания скорости и давления. На видео устанавливается штамп даты и времени в строке субтитров. Обычно все сохраняется в папку с названием «События», но могут быть и другие имена.

Как настроить

p, blockquote 16,0,0,0,0 –>

К основным характеристикам G-сенсоров относятся их функциональные возможности, а именно:

p, blockquote 17,0,0,0,0 –>

регулировки чувствительности датчиков;
возможность установки временных интервалов сохраняемой «нестираемой» записи.

Регулировка чувствительности датчиков предусмотрена в основном меню видеорегистратора. Она возможна по цифровой шкале либо количеством полосок (обычно в пределах от 1 до 10), и по уровням срабатывания 2g/4g/6g/8g. Во многих регистраторах уровень 6g отсутствует.

p, blockquote 18,1,0,0,0 –>

Уровень срабатывания 2g является наиболее чувствительным. Что это означает. Видеорегистратор будет давать сигнал на перенос в папку «Событие» даже незначительных изменений динамики движения автомобиля, связанных с:

p, blockquote 19,0,0,0,0 –>

попаданием авто в мелкие ямки, неровности дорожного покрытия;
небольшими воздействиями на кузов автомобиля;
резким стартом и торможением авто;
крутыми маневрами.

Если чувствительность G-сенсора будет высокой, в нестираемую память будут записываться ненужные события, она быстро заполнится. Может наступить такой момент, когда для записи момента ДТП просто не хватит памяти: она к тому времени будет захламлена ненужной информацией.

p, blockquote 20,0,0,0,0 –>

Нестираемую папку также можно очистить, подключив видеорегистратор к компьютеру либо вручную с помощью органов управления на регистраторе, но для этого требуется определенное время.

p, blockquote 21,0,0,0,0 –>

Установка временных интервалов обычно предусматривает настройки времени нестираемой памяти до и после события 10, 20, 30 и 60 секунд. В большинстве случаев с целью экономии места на носителе достаточно 30-ти секунд для объективного и полного отображения информации о дорожной ситуации в чрезвычайном случае.

p, blockquote 22,0,0,0,0 –>

Для того, чтобы настроить G-сенсор, необходимо зайти в меню настроек видеорегистратора.

p, blockquote 23,0,0,0,0 –>

p, blockquote 24,0,0,0,0 –>

Далее перейти к настройкам G-сенсора.
