Испытание на работоспособность
Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:
- Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
- Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
- Отсоедините от термоэлемента колодку с проводами.
- Выкрутите деталь, пользуясь ключом подходящего размера.
Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.
Для проведения испытаний вам понадобится:
- мультиметр или другой прибор, способный мерить сопротивление цепи;
- небольшая емкость для воды (можно обычный стакан);
- термометр со шкалой до 100 °С.
Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.
Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.
Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.
Как осуществить проверку датчика температуры охлаждающей жидкости самостоятельным образом
Чтобы определить, насколько грамотно работает и показывает данные устройство, его необходимо снять или демонтировать. Сделать такую операцию довольно просто, нужно лишь соблюдать последовательность действий:
- Демонтируйте воздушный фильтр, так как прибор обычно располагается на патрубке ГБЦ.
- Затем необходимо снять провод с аккумулятора под знаком «минус».
- Слить охлаждёнку из радиатора.
- От устройства отключить все провода.
- При помощи ключа с номерами 19-21,ослабить затяжку и снять датчик.
После всех проделанных манипуляций следует поместить датчик в ёмкость и налить в неё охлаждающую жидкость. Далее начать прогревание жидкости под полным контролем с учётом показаний омметра.
Можно определить правильность работы датчика по специальной таблице. Если показания, снятые с вашего прибора не совпадают с данными таблицы, стоит задуматься о покупке нового датчика, так как отремонтировать его не удастся.
Бывает, что датчик отлично работает, и состояние его соответствует стандартам, а проблемы в работе двигателя не исчезают, в этом случае стоит обратить внимание на работу термостата
Проверка
Проверить работоспособность ДТОЖ можно самостоятельно. Но перед снятием этого элемента стоит проверить следующее:
- Проверить соединительный электрический разъем. Часто контакты могут быть загрязнены, окислены. В этом случае необходимо просто почистить контакты наждачной бумагой.
- Проверить провода, отходящие от устройства. При обнаружении обрыва одного или обоих проводов, устранить неисправность обычным соединением с последующим изолированием места соединения.
- При помощи тестера проверить целостность предохранителей. При обнаружении неисправного элемента, заменить его работоспособным.
В случае, если описанных неисправностей не найдено, необходимо начать проверку самого ДТОЖ. Для этого его необходимо демонтировать. Стоит помнить, что при демонтаже этого элемента произойдет утечка охлаждающей жидкости.
Для демонтажа датчика необходимо:
- Дать двигателю остыть.
- Отключить от аккумуляторной батареи клемму «−».
- При необходимости слить часть антифриза.
- Отсоединить от датчика разъемное гнездо.
- Выкрутить деталь при помощи рожкового ключа на «19».
Перед проверкой элемента на неисправность, его необходимо очистить от грязи и осмотреть. При обнаружении трещин корпуса деталь не подлежит ремонту — ее необходимо заменить новой.
Существует несколько видов проверки ДТОЖ. Все они основаны на определении работоспособности по сопротивлению.
Способ 1
Он основан на обычной проверке сопротивления. Этот метод только укажет, что элемент не имеет внутреннего короткого замыкания, либо на целостность термистора. Проверка начинается с подключения щупов тестера к клеммам испытуемого устройства. Оптимальными данными можно считать показатели от 9400 до 5600 Ом. Также стоит проверить датчик на замыкание корпус. Для этого нужно установить тестер в режим прозвонки. Далее один щуп тестера соединяется с корпусом, а другой поочередно с каждым выводом датчика. Отсутствие реакции тестера укажет на целостность элемента.
Способ 2
Этот способ является самой точной проверкой работоспособности. Для проведения испытания понадобится емкость с водой, два провода, обычный домашний термометр и тестер. Для начала необходимо присоединить подготовленные куски провода к клеммам датчика. Это можно сделать при помощи скрутки или паяльника.
Далее необходимо:
- Емкость с водой установить на печь.
- В емкость поместить датчик и термометр.
- Выводы датчика подключить к клеммам тестера.
В ходе проверки тестер должен быть установлен в режим определения сопротивления. При постепенном нагреве воды в емкости должно изменяться сопротивление датчика. Показания тестера необходимо сверять с температурой термометра. Точное соотношение показаний нужно сверить с таблицей, представленной ниже.
Следует помнить, что подобная проверка без использования термометра не покажет правильные данные, так как будет дана информация только о сопротивлении. Неисправный, но работоспособный датчик, установленный после подобной проверки, будет выдавать на ЭБУ ложные данные.
Если устройство показало правильные данные в ходе проверки, рекомендуется осуществить проверку других элементов, входящих в систему охлаждения и определяющих температуру двигателя.
Устройство системы охлаждения на ВАЗ-2114

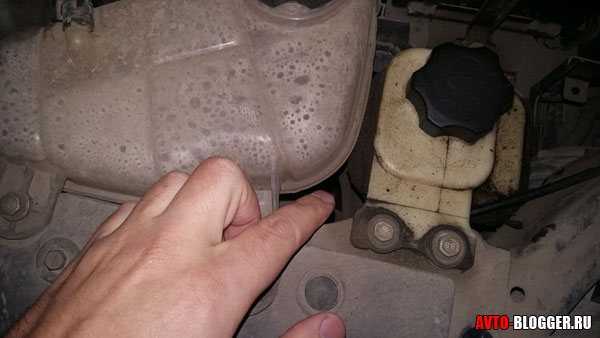

Местоположение датчика температуры охлаждающей жидкости
Прежде чем приступить непосредственно к процессу замены, необходимо понимать саму конструкцию системы охлаждения и месторасположения датчика в основном силовом агрегате:
Здесь всё устроено тривиально
1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.
Процесс замены датчика (ДТОЖ)
Поэтому, как показывает практика, автомобилисты проводят операцию своими руками. Итак, разберем, последовательность действий направленных на замену датчика охлаждающей жидкости:
- Снимаем клемму с АКБ.
Проводим демонтаж клеммы АКБ
- Откручиваем и демонтируем воздушный фильтр. Это нужно для того, чтобы обеспечить максимальный доступ к датчику.
Для того чтобы добраться до датчика необходимо снять воздушный фильтр
- Отсоединяем провода, которые питают элемент. Отключаем колодку проводов питания датчика
Датчик температуры охлаждающей жидкости с демонтированной фишкой
- При помощи ключа на 19, проводим демонтаж изделия. Демонтаж ДТОЖ
Ключом на 19 выкручиваем датчик
- Сборка проходит в обратном порядке.
Рекомендуем: Когда ставить зимнюю резину по закону в 2019 году?
Выбор изделия
К выбору изделия стоит подойти тщательно, поскольку от его качества напрямую будет зависеть срок эксплуатации, а также режимы работы двигателя. Итак, рассмотрим все варианты покупки датчика температуры охлаждающей жидкости для ВАЗ-2114.
Оригинал
Оригинальный вид датчика ОЖ производства АвтоВАЗ
2101-3808600 – оригинальный каталожный номер детали, которая устанавливается на почти все автомобили семейства Лада. Производится данное изделие на заводе АвтоВАЗ. Стоимость составляет 300 рублей. Устанавливается в стандартное посадочное место и не требует доработок.

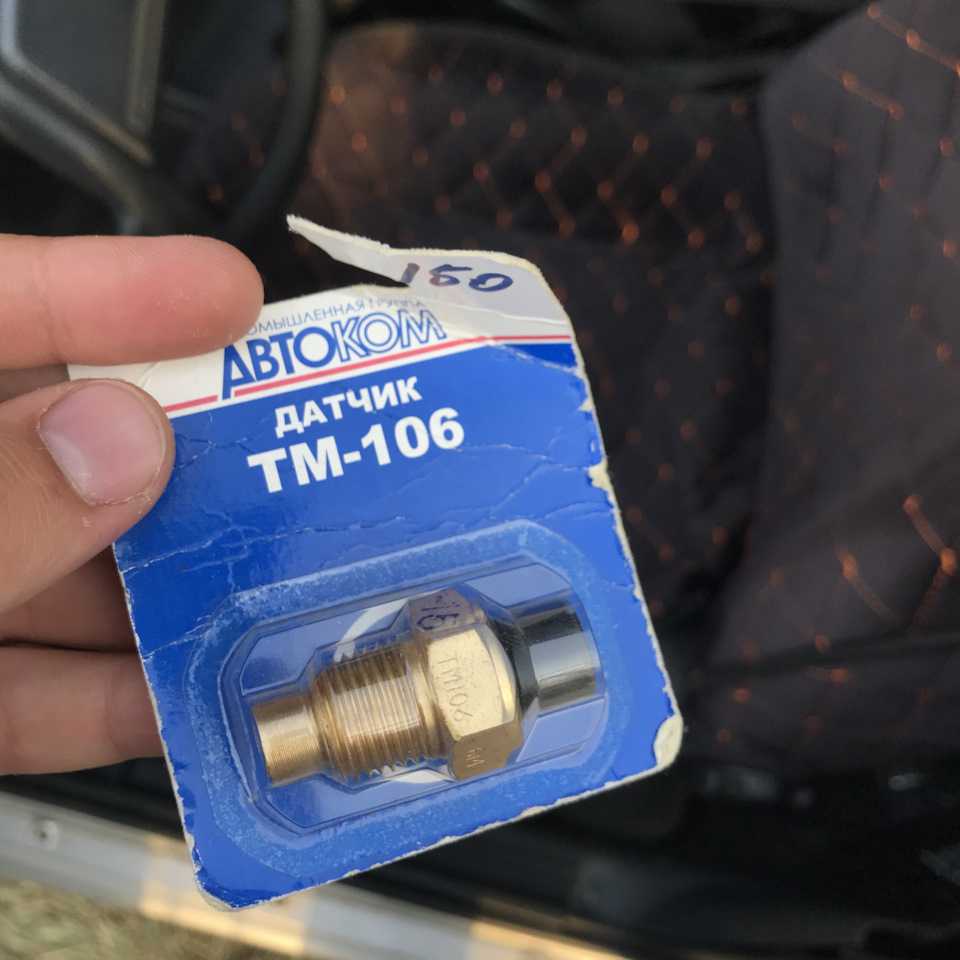

Аналоги
Кроме оригинальной детали существует ряд аналогов, которые можно устанавливать на автомобиль. Некоторые из них по качеству намного лучше, чем оригинал.
Это был не оригинальный датчик
Итак, рассмотрим, все варианты аналогов датчика температуры охлаждающей жидкости:
Наименование производителя | Каталожный номер | Стоимость, в рублях |
Fenox | TSN22101 | 210 |
LUZAR | LS 0101 | 240 |
Fenox | TSN22101O7 | 240 |
Vernet | 2509 | 250 |
Patron | PE13059 | 300 |
Intermotor | 52400 | 300 |
Era | 330082 | 350 |
Facet | 7.3000 | 350 |
Eps | 1.830.000 | 400 |
KW | 530.000 | 550 |
H+B Elparts | 70511515 | 600 |
Cargo | 180804 | 700 |
Hella | 6PT 009 107-151 | 750 |
Датчик ОЖ производства «Хелла»
Последствия несвоевременной замены датчика
Не многие автолюбители знают, что неисправность датчика температуры охлаждающей жидкости влияют на работу двигателя в целом. Рассмотрим, основные последствия неисправности данного узла для автомобиля:
- Некорректная работа электронного блока управления двигателем. Так, датчик не дает достоверных данных на ЭБУ, что в жаркое время может вовремя не включить вентилятор охлаждения. Так, в свою очередь последствием станет то, что автомобиль закипит. Это может привести к тому, что в худшем случае, может вызвать деформацию и прогиб головки.
- Из-за некорректной работы датчика могут быть нарушены следующие функции: производительность мотора, динамика движения, работа термостата.
- Другие последствия, к которым датчик привязан косвенно.
Замена датчика температуры охлаждающей жидкости
Заменить вышедший из строя ДТОЖ можно только аналогичным прибором.
Для выполнения задачи потребуется:
- емкость для сбора отработанной жидкости;
- гаечный ключ на 19;
- герметик.
Пошаговая инструкция
Демонтаж и установка контроллера выполняются так:
- Из радиатора надо слить часть хладагента, это потребуется для демонтажа датчика.
- От устройства отключите подведенные провода.
- Сам контроллер отключается с помощью гаечного ключа на 19.
- Выполните диагностику устройства, если это нужно. Если вы меняете прибор, то перед установкой необходимо его резьбу обработать герметиком.
- Закрутите на место новый контроллер, подключите к нему проводку.
- Залейте в систему охлаждения слитый ранее антифриз. Убедитесь в том, что через устройство не протекает хладагент.
Загрузка …
Неисправности и методы их диагностики
Проверить датчик зачастую очень просто. В 90% случаев, с ним происходит всего несколько неисправностей, которые можно выявить визуально:
1) Посмотрите на клемму, возможно, она просто окислилась от времени. Снимите ее и очистите от налета.
2) Если ли коррозия. Иногда прогнивают контакты.
3) Трещины в корпусе, и следы утечки. Значит, датчик «пробило», нужно менять.
Это самые простые способы, сделать их может каждый, причем достаточно просто. Но есть несколько поломок, которые выявляются только на СТО, вот некоторые признаки:
1) Ошибка на приборной панели, которая указывает на датчик охлаждающей жидкости
2) Сложный запуск двигателя, даже в теплую погоду. А также остановка «горячего» мотора на холостых оборотах и дальше его сложный запуск
3) Увеличение расхода топлива, причем на много! А также ошибки содержания CO, или ошибки катализатора, на приборной панели.
4) Постоянный перегрев двигателя, при нормальном объеме жидкости и при правильном включении вентилятора охлаждения.
Зачастую это говорит о поломке «датчика». Сами вы навряд-ли проверите — нужно будет ехать на СТО снимать его и проверять параметры напряжения и сопротивления.
Обычно это происходит таким способом: — снятый датчик ОЖ помещают в воду и меняют ее температуру, при подключенных диагностических аппаратах. Прогретая вода должна заставить снизиться напряжение от 3 Вольт, до 0,5-1 Вольта, в течение 5 минут. Если такого не происходит, значит – просто меняем!
Ребята также хочется отметить — что прежде чем ковырять это устройство и искать в нем неисправность, для начала проверьте в порядке ли у вас система охлаждения:
1) Для начала проверьте работу вентилятора, ведь много машин кипят именно из-за него. Проверить достаточно легко, он сам включится, если температура полезла выше 95 градусов Цельсия.
2) Уровень охлаждающей жидкости. Может у вас она уже ушла, а вы грешите на датчик. Обязательно смотрим, в этом вам поможет вот эта статья.
3) Проверка герметичности крышки радиатора. Конечно сейчас в современных машинах, все радиаторы не разборные, однако в старых была крышка сверху, которая могла пропускать воздух и способствовать «завоздушиванию» системы.
4) Рекомендованная жидкость, сейчас ошибки датчиков могут появляться из-за неправильной жидкости. Так устроены многие иномарки, то есть они замеряют плотность и практически анализируют состав. Например — если зальете обычную воду, то может появиться ошибка датчика ОЖ, и ваш автомобиль вообще может не запуститься.
5) Своевременная замена. Этот пункт вытекает из пункта 4, так отработанная жидкость также может вызывать ошибку, на многих автомобилях это 3 – 5 лет. Самому можно определить по цвету, если она уже темная, а не зелена или красная, то ее нужно менять.
Такие проверки обязательны, прежде чем ехать с вопросами на СТО.
Где находится датчик?

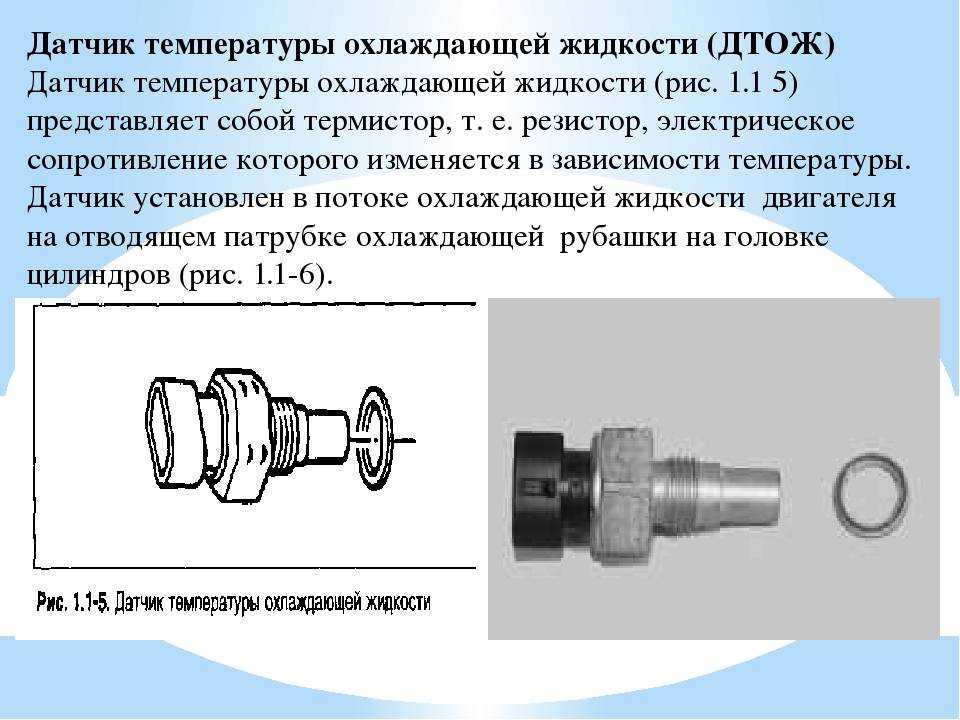

ДТОЖ для сбора корректных данных должен быть расположен непосредственно в измеряемой среде, то есть — термистор прибора должен находиться не снаружи, а в самой системе охлаждения, будучи погруженным в жидкость.
Чаще всего температурный датчик стоит в блоке цилиндров в корпусе термостата (реже может быть его расположение в самой головке блока, либо стоят два прибора в обоих указанных местах, каждый из которых выполняет свою функцию — один из них снимает температурные показатели жидкости на выходе из радиатора, а другой на выходе из двигателя).
Независимо от точного расположения прибора, одно условие должно быть обязательно соблюдено — необходим контакт датчика с хладагентом, иначе считывание и передача температурных данных будут иметь некорректные показатели, что скажется на качестве работы системы. Размещение термоизмерителя в любом другом месте приведет к тому, что он начнет собирать показатели с наружного пространства, а не с требуемой жидкости, а это абсолютно недопустимо. Это условие касается абсолютно любого транспортного средства, будь то мерседес, газель, камаз или мопед.

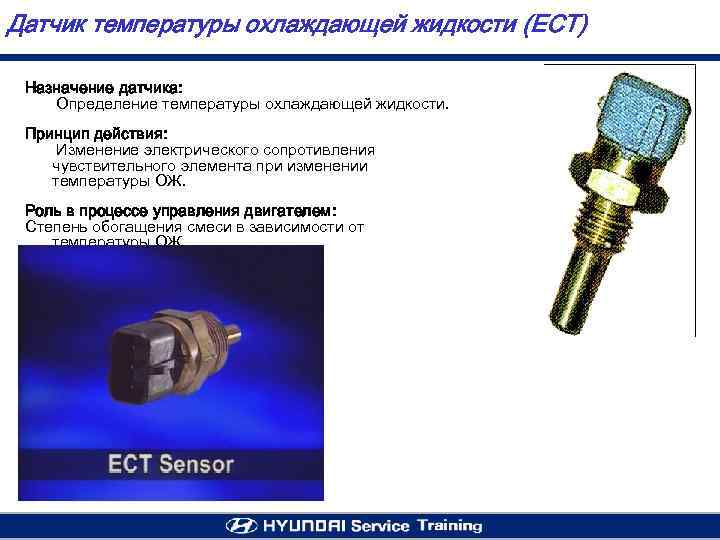

Данный прибор помещен в теплопроводную оболочку с резьбой и электрическим разъемом.
Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:
- обогащение или обеднение горючего (в зависимости от температуры мотора — чем ниже показатели тепла, тем меньше обогащается топливо и тем большее его количество требуется);
- выставление опережения зажигания с целью уменьшения газообразования выхлопа;
- корректировка циркуляции газов при прогреве транспортного средства;
- контроль за работой вентилятора, блокировкой раздаточной коробки и продувкой системы.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

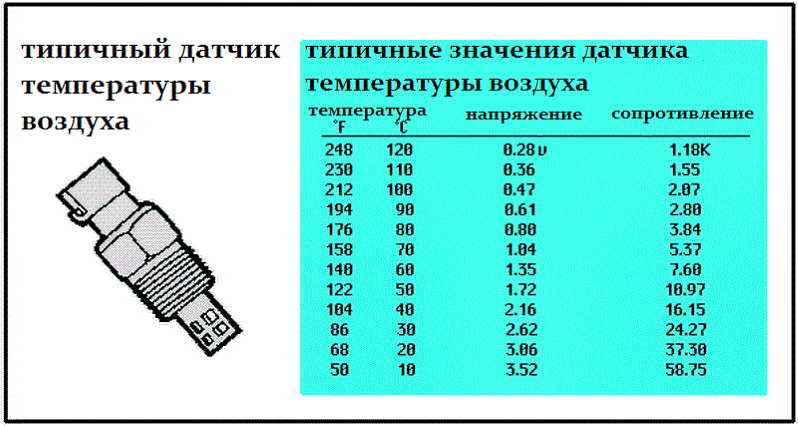

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
5 | 7 280 | 45 | 1 188 |
10 | 5 670 | 50 | 973 |
15 | 4 450 | 60 | 667 |
20 | 3 520 | 70 | 467 |
25 | 2 796 | 80 | 332 |
30 | 2 238 | 90 | 241 |
40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Датчик температуры двигателя – где находится и как самому быстро поменять
Замеры осуществляются с учетом различных температур рабочей жидкости в системе охлаждения. Проверка сводится к тому, что после запуска холодного двигателя и с дальнейшим ростом температуры ОЖ сопротивление датчика должно снижаться.
Также возможен вариант увеличения сопротивления в том случае, если стоит датчик на основе положительного температурного коэффициента.
Изменения сопротивления должны происходить в соответствии с показателями, которые считаются нормой. Такие показатели можно найти в специальной технической литературе или других доступных источниках. Отклонения в показаниях от нормальных во время проверки можно считать признаком неисправности самого датчика температуры двигателя.
В такой ситуации устройство следует заменить.
Читайте. Замена, в том числе и своими руками Если вы точно определили что датчик вышел из строя, то заменить его не так уж и сложно, даже не опытному водителю.
Также есть и пластиковые варианты, которые сидят на двух маленьких болтиках однако такое редкость. Прежде чем его менять, нужно: После просто откручиваем датчик, обычно это ключ либо на 13, 17, редко на После вытираем подтеки — добавляем охлаждающей жидкости до нужного уровня — подключаем питание где находится датчик температуры двигателя хонда стрим аккумулятор — запускаем автомобиль и проверяем работу.
Очень простая проверка, попробовать прогреть двигатель, тогда датчик должен включить вентилятор охлаждения. Пробуем проехать, резкие ускорения, а также запуск и остановка мотора — так нужно сделать от 3 до 5.
В заключении — ребята датчик это простой, но очень важный элемент, на моей практике было несколько случаев, когда перегревали мотор именно из-за его неисправности. Стоит он копейки, да и заменить самому не сложно!
Поэтому если начали проявляться признаки перегрева и мотор работает не стабильно, первым делом после уровня жидкости в бачке, смотрим на датчик! Не тяните — ремонт двигателя очень дорогой!
Система охлаждения ДВС и АКПП
При перегреве двигателя и достижения температуры выше градусов лубриканты масло ДВС и АКПП теряют свои свойства, возможна потеря смазывающих свойств, деформация элементов двигателя и выход их из строя. При его поломки не возникает сбоя в работе двигателя и не выводится ошибки checkengine.
Расположен под распределителем зажигания, имеет где находится датчик температуры двигателя хонда стрим пин, провод просто сдергивается типа «присоска», по типу масляного датчика. Датчики температуры ОЖ ECT отвечающий за положение стрелки Второй датчик ECT с двумя пинами, расположен распределителем зажигания ближе к выпускному коллектору, этот датчик температуры ОЖ считывается ECU автомобиля для внесения коррекций, в основном на холостом ходу, а также коррекции углов зажигания от минус 30C до плюс 60C градусов.
Этот датчик имеет два контакта. Третий датчик установлен в корпус термостата, этот датчик связан с реле вентилятора радиатора, при достижение температуры в градусов C, оба контакта датчика начинают пропускать через себя ток, тем самым включая реле вентилятора.
Выключение реле вентилятора происходит на градусах С. Датчик является парафиновым, а значит имеется инерция по теплопроводности — дающая небольшой гистерезис примерно в 5 градусов на работу вентилятора.
Где установлен датчик температуры мотора
Термостат в большинстве автомобилей Honda работает на 78 градусов. Это означает что в нормальном состояние термостат закрыт и ОЖ работает по малому кругу — режим прогрева ДВС, при достижение температуры 78 градусов начинает открываться термостат и ОЖ идет через большой круг а именно через радиатор.
Полностью термостат открывается при температуре 90 C. ОЖ циркулирует внутри блока двигателя, отбирая тепло у цилиндров, проходит в ГБЦ, а так же есть канал около 4 цилиндра через штуцер впускного коллектора. Датчики температуры Где находится датчик температуры двигателя хонда стрим на ГБЦ Honda Стоковый термостат на 78 градусов Жидкость в системы охлаждения Honda Система ОЖ заправляется в среднем литрами охлаждающей жидкости, в зависимости от типа двигателя и объема радиатора.
Замена тормозных колодок: Передние тормозные колодки: Используются следующие номера колодок по Где находится датчик температуры двигателя хонда стрим Рекомендуются колодки проверенных производителей, — Nisshinbo, Nissin, Sumitomo SEIили оригинальные тормозные колодки. Задние тормозные колодки: Их ресурс замены может достигать км.
Регулировка клапанов. Регламент регулировки клапанов— 40 км пробега.
Если датчик температуры неисправен
Это реально плохо, он может просто «загубить» ваш мотор. Это сказывается как на работе, так и на собственно самом состоянии агрегата. Он неправильно подает информацию в блок ЭБУ, а соответственно неправильно происходит топливоподача и зажигание топлива. Данные неправильные, и даже прогретый мотор может заглохнуть и уже не запуститься.
Также двигатель может перегреться, достигнуть стадии кипения, но данные передаваемые в ЭБУ будут не верными. Такой «перегрев» может физически повлиять на строение мотора, это сказывается в – «просевших» маслосъемных кольцах (проявляется — синий дым), в сложных случаях поршни вообще может заклинить.
Как видите, не смотря на простоту устройства этого датчика, он реально выполняет очень важные функции:
1) Способствует топливоподачи в нужных объемах, а также косвенно участвует в системе зажигания.
2) Уберегает двигатель от перегрева.
Как подключить силовой разъём центрального блока с шестью контактами?
- Провод красного цвета является плюсом питания 12 Вольт. Подключение проводка должно проводиться к месту с положительной клеммой аккумулятора.
- Провод жёлтого цвета является выходом на под.зажигания Номер 1. Должен быть подключен к тому месту, где находится клемма зажигания (IGN1; 15 к 1). Контроль зажигания, входное отверстие.
- Провод зелёного цвета является выходом управления активацией аксессуаров. Его необходимо подключить к АСС (клемма АКСЕССУАРЫ), расположенной в замке зажигания.
- Провод синего цвета является дополнительным входным отверстием управления. Синий провод должен подключаться к правильной клемме, расположенной в замке зажигания. Клемма выбирается относительно алгоритма функционирования выхода либо же к тормозной педали для машин, в которых присутствует кнопка запуска. Когда же возникает необходимость произвести измерение полярности, то следует применить вспомогательное реле.
- Провод с чёрно-жёлтой расцветкой является входным каналом для манипулирования блокировочной функцией стартера при активации охранного и защитного режимов стартера.
Замена ДТОЖ и сброс ошибки
- Замена ДТОЖ – несложная процедура. Нужно начала демонтировать ее, предварительно слив жидкость и отсоединив от аккумулятора. Очистить посадочное место от загрязнений. Затем вкрутить на его место новый прибор. Долить недостающий антифриз (лучше тоже новый) и соединить клемму аккумулятора.
- Удалить код из памяти ЭБУ. Для этого:
— надавить и удерживать кнопку сброса пробега;
— повернуть ключ зажигания;
— высвечиваются все позиции на ЖКИ;
— надавить на любую кнопку, чтобы появилась версия программы бортового компьютера;
— следующее нажатие на кнопку выведет на экран все зафиксированные и сохраненные коды неполадок. Среди них найдите №4. Это и есть ошибка датчика температуры ОЖ;
— сброс осуществляется трехсекундным нажатием кнопки сброса пробега;
— когда датчик заменен, повторите всю процедуру заново, чтобы проверить наличие (или отсутствие) ошибки.
Итак, стало понятно, что внимательное отношение к автомобилю – залог долгого его служения. Не заливайте горючее и другие расходные материалы, в том числе и охлаждающую жидкость, низкого качества. Вовремя проводите чистку и замену деталей, регулярно проверяйте их исправность. Научитесь распознавать симптомы их нарушенной работы.
Замена датчика указателя температуры двигателя на стрелку Ланос
Перед проведением работ понадобится воспользоваться торцевым ключом на «13». не обязательно, но при этом учитывайте, что после вывинчивания устройства, из отверстия будет вытекать антифриз. Именно поэтому следует подставить снизу емкость, куда будет стекать хладагент. Подготовив инструмент и новый элемент к замене, приступаем к выполнению работ:
- Отключить клемму «минус» от аккумулятора
- Открутить крышку расширительного бачка, чтобы стравить давление
- Снять фишку с датчика
- Выкрутить ключом на «13» демонтируемый элемент, который находится возле форсунки первого цилиндра
- После вывинчивания на место вкрутить новую деталь. Причем работы нужно проводить оперативно, чтобы исключить вероятность большой потери антифриза. Если дождаться, пока стечет антифриз, то после окончания работ понадобится долить не менее 0,5-1 литра хладагента в бачок
- Новый датчик закрутить ключом. Если имеется динамометрический ключ, то с его помощью следует затянуть устройство, выставив усилие 20 Hм
На этом процесс замены устройства завершен. Остается установить клемму на датчик, подключить аккумулятор и долить антифриз в расширительный бачок. Проверить исправность работы стрелочного указателя на автомобиле.
https://youtube.com/watch?v=2ygRxYqlJXU%3F
В завершении следует отметить, что на устранение такой проблемы требуется не более 10-15 минут. В итоге водитель получит исправную индикацию указателя температуры двигателя, и сможет предотвратить неисправность в виде перегрева мотора. Если у вас неисправен стрелочный указатель температуры двигателя на Ланосе, то пришло время его починить по вышеописанной инструкции.
Замена, в том числе и своими руками
Если вы точно определили что датчик вышел из строя, то заменить его не так уж и сложно, даже не опытному водителю. Как правило, корпус у него идет под «гайку», так что он просто выкручивается из своего места. Также есть и пластиковые варианты, которые сидят на двух маленьких болтиках (однако такое редкость).
Прежде чем его менять, нужно:
1) Отключить аккумулятор, это обязательно, чтобы избежать ошибок ЭБУ.
2) Слить «немного» охлаждающей жидкости, как правило, до уровня датчика, на многих СТО вообще его просто выкручивают, часть жидкости выходит – затем (после замены) добавляют до уровня сколько нужно.
3) Отсоединяем и убираем шлейф, для того чтобы его не замочить.
После просто откручиваем датчик, обычно это ключ либо на 13, 17, редко на 19.
НА это место закручиваем другой – затягиваем, но не сильно (а как говорят мастера «плотно», главное чтобы не сломать), как правило, с ним идут резиновые прокладки.
После вытираем подтеки — добавляем охлаждающей жидкости до нужного уровня – подключаем питание и аккумулятор – запускаем автомобиль и проверяем работу. Очень простая проверка, попробовать прогреть двигатель, тогда датчик должен включить вентилятор охлаждения. Пробуем проехать, резкие ускорения, а также запуск и остановка мотора – так нужно сделать от 3 до 5 раз.
В заключении – ребята датчик это простой, но очень важный элемент, на моей практике было несколько случаев, когда перегревали мотор именно из-за его неисправности. Стоит он копейки, да и заменить самому не сложно! Поэтому если начали проявляться признаки перегрева и мотор работает не стабильно, первым делом после уровня жидкости в бачке, смотрим на датчик! Не тяните – ремонт двигателя очень дорогой!
Сейчас небольшое видео, смотрим
НА этом все, искренне ваш АВТОБЛОГГЕР.
Как работает датчик температуры в автомобиле
Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.
Функционирование устройства выглядит следующим образом:
- Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
- На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
- Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).
Как ДТОЖ регулирует нагрев антифриза в системе:
- При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
- Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
- При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
- Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.
