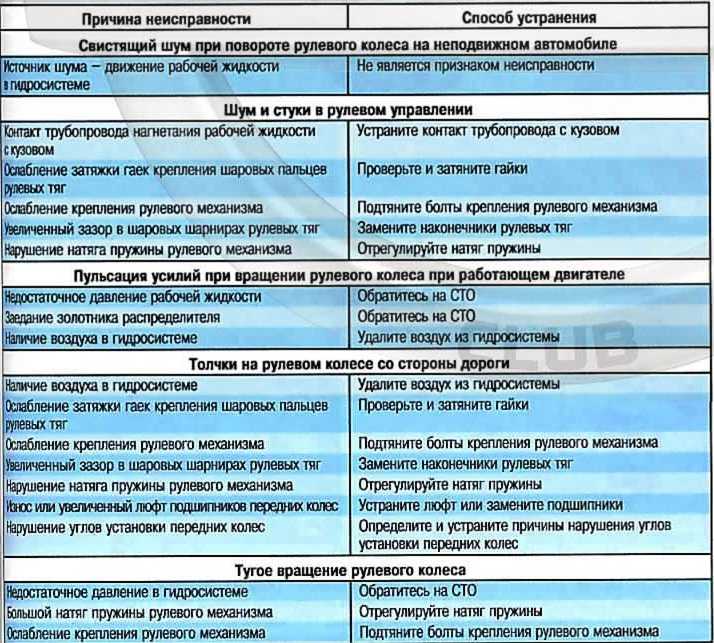

Признаки неисправности рулевой рейки, которые нельзя игнорировать

Диагностика

В случае образования в рулевой стуков выполните комплексную диагностику всех конструктивных элементов. Проверка с заглушенным мотором при помощи смотровой ямы поможет определиться с имеющимися повреждениями, а также решить как исправить причину стуков — самостоятельно либо в сервисе.

Манипуляции с рулевым колесом путем поворота оного влево-вправо до упора позволят определить:

• примерное состояние всех крепежных элементов механизма;
• наличие различных люфтов шарниров рулевых тяг;
• выявление стука в рулевой, а также ее заклинивания.

Если стук не исчез после проделанных процедур, потребуется демонтаж поворотных рычагов и поперечных тяг с последующей дефектовкой либо заменой сломанных деталей. Диагностика истинной причины стука рейки при повороте позволит своими силами осуществить «исцеление» механизма либо прибегнуть к помощи автомобильных слесарей. Не исключено, что придется раскошелиться на отдельный узел или даже полностью заменить механизм.

Почему стучит рулевая рейка

• Недостаточная фиксация всех крепежных соединений. Для того чтобы исправить ситуацию, следует потуже затянуть болты и гайки;
• опорная втулка может быть потенциально изношена с определенной стороны. Это может быть связано с образованием люфта из-за движения по дорогам с плохим покрытием. Всевозможные шумы, стуки в рулевой колонке могут появляться из-за этого.
• коррозирующая втулка — одна из причин появления люфта. Тогда, нужно полностью менять рулевую рейку;
• потенциальный износ всевозможных резиновых чехлов (пыльники), которые служат защитой от пыли и грязи — это приводит к образованию грязи внутри самой рейки, и способно серьезно к повредить механизм и опоры скольжения;
• износ втулки может быть вызван использованием неестественно мягкого материала, примененного при изготовлении. Это приводит к деформации втулки, когда автомобиль эксплуатируется по дорогам с плохим покрытием. Проблема решается самостоятельным вытачиванием новой втулки, которая будет из материала более прочного, чем исходный. Как пример — капролон. Самостоятельная работа избавит от нужды приобретения новой запчасти, что позволит сэкономить значительную сумму денег;
• износ зубьев.

Если стучит рулевая рейка, можно ли ездить?

Конечно, со стуком ваш автомобиль проедет определенное количество километров, но рисковать и продолжать ездить дальше с этим не стоит. В самом худшем случае рулевой механизм может просто заклинить. Если это произойдет на большой скорости, последствия будут самыми плачевными.

Обезопасьте себя и других участников дорожного движения. При появлении стука или гула в конструкции обязательно выполните диагностику или обратитесь в СТО. На некоторых автомобилях из-за особенностей подвески небольшой стук в рейке может быть вполне нормальным. Получить подробную информацию о проблеме для вашей марки и модели авто можно на тематических форумах в Интернете.

Причины стука

Часто от автолюбителей приходится слышать, что у них начала стучать рулевая рейка, и что нужна, наверное, новая. Тут же у них возникает вопрос, сколько стоит новая деталь и конечно, ответом будет «очень дорого». Этот узел автомобиля в сравнении один из самых дорогостоящих. В некоторых случаях ее стоимость достигала четверти стоимости всего авто.Но, ведь, не все так плохо. От стука в рулевой колонке можно избавиться. Сперва нужно разобраться с причинами появления стука. Рулевая рейка входит в систему ГУР, которая способствует вращению рулевой колеса, прикладывая самый минимум усилий. Она представляет собой фактически гидроусилитель.

Диагностику стоит начинать с изучения картинки рейки из официального каталога автомобиля. Первое, что из всего нарисованного на схеме может стучать – рулевые тяги и рулевые наконечники. Наконечники диагностируются весьма просто. Обычно тот наконечник, что вышел из строя, отличается порванным пыльником, что приводит в нерабочее состояние шаровое соединение пальца.

С тягой же все сложнее. Тяга обычно из строя выходит из-за порванного пыльника. Иногда случается, что предыдущий ее владелец успел «убить» тягу, но умудрился заменить пыльник, наполнив новой смазкой. Из-за этого тяга может какие-то время работать более-менее хорошо, но позже выходит из строя окончательно. Это вызывает тот самый стук.

При таком раскладе диагностику проводить сложнее, придется снимать пыльник, проверять саму люфтовую тягу в горизонтальной плоскости. В случае присутствия люфта можно радоваться, причина стука обнаружена.

В этой схеме я рекомендую обратить внимание на важный нюанс. Стук рулевой тяги или наконечника не опознать сможет только неквалифицированный специалист

Настоящий знаток своего дела никогда не станет при таком раскладе рекомендовать замену всей рулевой рейки, а сразу укажет на потребность покупки только новой детали.

Если стучит именно рейка, придется уже и в ней разбираться. Ее проверку стоит начать с такой детали, как вал, являющийся во всей конструкции ключевым моментом. Движение этого вала является основой поворота колес. Источников раздающегося стука он оказывается весьма часто. Только сам он стучать не может, происходит это под воздействием других деталей.

Стоит обратить внимание на еще одну деталь, ее назначение – создание фиксированного рабочего положения для того самого вала, не позволяя ему слишком отклоняться. Разные источники называют эту деталь по-разному

Это может быть направляющая рулевая рейка, другие источники называют «втулка рулевой рейки». Есть еще несколько вариантов. Наполовину она охватывает вал, а внутренняя ее сторона покрывается особым материалом, основанным на фторопласте, который при контакте обеспечивает минимальный уровень трения.

Втулка эта сама не фиксируется, она вообще относится к подвижным деталям, которые вперед подталкиваются с помощью пружины и регулируются особым болтом с контргайкой.

Во многих случаях именно данная втулка вызывает стук в рулевой рейке. И при этом почти все мастера рекомендуют заменить весь узел. Но для владельцев автомобилей это момент, где нужно хорошо подумать. Конечно, есть детали, которые можно поменять только в сборе. Но этот случай явно не из таких. Если стук вызвала втулка, ее легко можно найти в отдельной продаже. При этом выбор, в зависимости от модели, весьма широк. Вывод один – если вам сказали менять рейку, то ни в коем случае не спешите!

Особенности обслуживания

Обслуживать рулевую рейку несложно. Это неприхотливый элемент

Однако важно периодически следить за его работоспособностью, чтобы не возникло проблем на дороге. При отсутствии должного ухода есть риск, что машина перестанет слушаться на дороге

Вот на что требуется обращать внимание:

• проверять состояние пыльников и своевременно их менять;
• при обнаружении дефекта нужно менять комплектующие;
• не рекомендуется держать руль в вывернутом положении до упора более 5 секунд;
• если рулевое колесо не возвращается в исходное положение, стоит обратиться к специалистам;
• при начале езды необходимо поворачивать руль с минимальной амплитудой, чтобы продлить срок эксплуатации механизма;
• зимой стоит на месте несколько раз покрутить руль на месте, чтобы проверить работоспособность.

Если нет необходимых навыков, то стоит при первых признаках появления проблемы обращаться в сервисный центр. Специалисты выполнят диагностику и скажут, все ли в порядке. Когда потребуется ремонт, они его выполнят в сжатые сроки. При этом обращение на СТО каждые 5 – 6 месяцев снизит риск появления серьезных проблем. Большинство ремонтных работ будут поверхностными и недорогими.

При выборе нового автомобиля стоит покупать электроусилитель руля. Он обеспечит плавное вращение и легкое управление. Выйдет немного дороже, чем гидравлика. Зато результат окажется лучшим.

Тяга рулевая

Стук в руль на неровностях при прямолинейном движении

В случаях, если слышны стуки в руль при проезде неровностей, это может говорить об износе подшипников вала рулевой колонки, находящейся в салоне. Данная неисправность вызывает радиальный люфт вала, сопровождающийся стуком. Также возможен и осевой люфт вала по причине износа стопорного или уплотнительного колец. В ряде случаев производители предусматривают поставку запчастей для недорогого ремонта колонки. При переборке также заменяют и сопутствующие детали, крепежные и уплотняющие элементы, которые еще могут быть в рабочем состоянии, но скоро могут выйти из строя и потребуют повторного ремонта узла. На ряде моделей, где не предусмотрен разбор и восстановление, рулевая колонка меняется в сборе.

Хотя стуки могут явно проявляться только при поворотах, далеко не во всех случаях это связано с износом элементов именно рулевого управления. Если при повороте руля слышен стук, следует также внимательно проверить и всю переднюю подвеску авто, затяжку креплений защиты, болтов подрамника и прочих элементов днища. Лишь детальный комплексный осмотр поможет выявить источник проблемы, что далеко не всегда возможно сделать только по характеру стука.

Рулевое управление, наряду с тормозной системой автомобиля, это важнейшие элементы, обеспечивающие безопасное движение на любой скорости и по любой дороге. Поэтому, когда начинаются стуки, щелчки и другие посторонние шумы при повороте руля, в любом случае, нужно бить тревогу и незамедлительно искать причину проблемы с целью ее устранения. Сейчас мы расскажем почему может появляться стук при повороте руля на месте или в движении, и о каких неполадках он сигнализирует?

В первую очередь нужно четко локализовать место, где раздается стук, а так же определить условия, при которых он возникает, это очень поможет вам в нахождении поломки, симптомом которой и выступает стук. Кроме того, различные системы рулевого управления могут стучать в разных ситуациях и обозначать такой стук, будет разные поломки. Перечислим основные причины стука при повороте руля:

• износ шарнира равных угловых скоростей;
• износ шаровой опоры;
• износ опорного подшипника стойки стабилизатора;
• износ рулевых наконечников;
• появление люфта в рулевой рейке и вытекание рабочей жидкости из нее;
• не затянутая гайка крепления руля;

В принципе, это наиболее частые причины, вызывающие стук и иные шумы при повороте руля. Но есть и менее распространенные поломки, из-за которых раздаются подобные звуки. Но говорить о таких частных случаях, можно лишь на примере конкретной модели автомобиля, в котором и начались такие стуки.

Неисправности, диагностика и ремонт рейки рулевой

Как уже было сказано выше, есть три основных вида рулевых реек:

• механическая;
• гидравлическая;

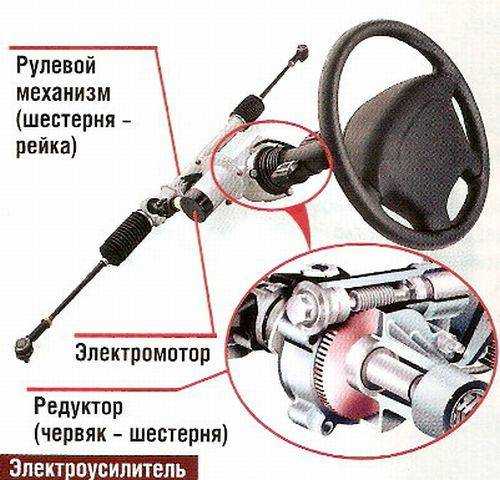

• электрическая;

Также можно выделить комбинированные системы, однако подобные решения не так широко распространены и обычно встречаются на дорогих авто высокого класса. Так или иначе, существуют как общие неполадки для всех типов, так и поломки, зависящие от конкретного вида рулевой рейки.

В любом случае, нужно помнить, что рулевая рейка является далеко не самым дешевым узлом. По этой причине при появлении малейших признаков неисправности нужна диагностика рулевой рейки, после чего принимается решение о ремонте или замене узла.

Первое, водителю нужно знать признаки неисправности рулевой рейки. Как правило, основная причина выхода данного узла из строя —  сбои в работе управляющей электроники, течь рабочей жидкости или сильный износ отдельных частей.

На проблему укажет снижение уровня рабочей жидкости (масла) в бачке системы с гидроусилителем или электрогидроусилителем. Если  же течи масла нет, тогда основными признаками неполадок  рейки принято считать:

• явное изменение усилия на руле (обычно в сторону утяжеления);
• руль крутится рывками, толчками, усилие неравномерно;
• в определенных точках руль «клинит» (рейку закусывает);
• при проезде неровностей слышен стук, появилось биение руля;
• имеют место заметные люфты рулевой колонки;

При появлении даже одного из указанных симптомов нужна диагностика. Для проверки на конкретном авто нужно, как минимум, поднять машину на подъемнике, осмотреть рейку и пыльники на предмет повреждений корпуса, трещин, течей масла.

Также нужно оценить люфты в области рулевых тяг, на рулевой колонке, отдельно проверяется усилие на руле и т.д

Если система сложная (особенно с ЭУР и комбинированными решениями), отдельное внимание уделяется электронике, датчикам, сервомеханизмам (часто необходима компьютерная диагностика).     . При этом следует помнить, что затягивать с проверкой рейки нельзя

Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП

При этом следует помнить, что затягивать с проверкой рейки нельзя. Дело в том, что даже малейшая неисправность будет прогрессировать, а эксплуатация авто с неисправным рулевым управлением небезопасна и может стать причиной ДТП.

Также важно учитывать, что в ряде случаев на начальном этапе можно остановить разрушение рейки, то есть ограничиться ремонтом. Если же проблему игнорировать, через время узел будет поврежден так сильно, что нужна будет только его полная замена в сборе, что достаточно дорого.. В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен

Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла

В случае, когда выявлено, что неисправна рулевая рейка, ремонт часто бывает возможен. Для этого необходимо приобрести ремкомплект рулевой рейки. Как правило, ремкомплект на рулевую рейку предполагает возможность замены ряда комплектующих в рамках переборки данного узла.

Зачастую, в таком комплекте есть пыльники, сальники и уплотнительные кольца, а также подшипники, опорные втулки и втулки скольжения, пружины и т.д. Такие детали позволяют восстановить работоспособность рулевой рейки без необходимости полной замены узла.

Однако, это решение подходит только для реек, которые изношены естественным путем. Если рейка повреждена (разбита), вал поражен коррозией, имеются проблемы с золотниковым механизмом и т.д, в такой ситуации нужна или полная реставрация рулевой рейки, или замена на новый узел. Как правило, второй вариант предпочтительнее, но получается заметно дороже.

В свою очередь, реставрация рейки рулевой предполагает шлифовку зубчатого вала, восстановление зубьев, изготовление втулок и сальников под новые размеры, пескоструйную обработку корпуса рейки и т.д. Качество работы и надежность такого узла напрямую будет зависеть от опыта и квалификации специалиста, выполняющего ремонт.

Диагностика и устранение стука в рулевой рейке

Прежде всего необходимо достоверно установить неисправность. Делается это на смотровой яме при заглушенном двигателе. Руль поворачивают из одного крайнего положения в другое несколько раз.

Для диагностики нужно участие двух человек. Первый крутит руль, а второй смотрит за работой рейки из ямы. Так можно определить, есть ли зазоры в шарнирах. Также нужно проверить наличие стука при отсоединенных рычагах и тягах. Если он есть, значит, придется менять рейку целиком.

Рулевая рейка стучит по множеству причин

Поэтому так важно знать, как определить источник стука в рулевой рейке. Самые частые виновники шума – тяги и наконечники

Порванный пыльник является верным симптомом разрыва наконечника. А это причина поломки шарового соединения. Определить неисправность тяги – задача более трудная.

Проверить догадку, что виновником стука рулевой рейки является именно тяга, тяжело. Особенно если автомобиль приобретен не из салона. Первый владелец мог просто поменять порванную деталь, не озаботившись ремонтом остального.

Убедиться в том, что причина стука рейки заключается в тяге, можно проверкой люфтов в ней при снятом пыльнике.

Самая распространенная причина стука – втулка. Не зафиксированная жестко, она подталкивается под действием пружины, удерживаемой болтом с контргайкой.

На многих СТО не хотят возиться со втулкой, предлагают заменить узел целиком.

Причина такого поведения – банальная жажда наживы. Некоторые узлы автомобилей действительно меняют в сборе. Но гораздо чаще можно отдельно купить деталь на замену неисправной. Также при наличии чертежей допускается самостоятельное изготовление втулки.

При стуке в руле не нужно сразу обращаться в сервис, тем более тратиться на покупку недешевых комплектующих. Так как устранить стук в рейке часто можно чисткой от грязи пружины, удерживаемой болтом с контргайкой.

За время работы авто на пружине оседает ржавчина, грязь и другие отложения. В итоге пружина блокируется и не дает двигаться втулке. Для восстановления нормальной работы необходимо выполнить следующую последовательность операций:

Открутить болт и контргайку.
Извлечь втулку и пружину.
Очистить при помощи щетки и специальной химии. В качестве очистителя подойдет и солярка

Но применять ее нужно с осторожностью, так как можно разрушить детали. Перед чисткой пружину следует смазать.
Внимательно осмотреть втулку на наличие повреждений

При их обнаружении нужно заменить деталь.
Очистить посадочное место втулки. Затем смазать ее и вернуть назад.
Произвести сборку в обратной последовательности.

Завершающий этап заключается в регулировке затяжки. Болт натяжения устанавливают в такую позицию, когда не стучит рейка. По нахождении этого положения его закрепляют контргайкой.

Рулевая рейка стучит также из-за выходной втулки. Определить ее неисправность не составит труда – об этом свидетельствует люфт вала на выходе. Ответ на вопрос, как убрать стук в рулевой рейке, в данном случае тоже прост – старая втулка выкручивается и устанавливается исправная.

Менять узел в сборе целесообразно лишь в случае попадания грязи в корпус рейки. В результате этого обычно выходит из строя уплотнитель и вал. Разборку следует начать с отсоединения рулевых наконечников. Затем извлекают карданный и болтовой крепеж. После чего можно приступать к установке.

Как убрать стук в рулевой рейке

Если предотвратить появление стука в рулевой рейке не удалось, то следует готовиться к дорогостоящему ремонту. Проблема в том, что стук в рулевой рейке уже указывает на серьезные неисправности, которые можно устранить только полной заменой рулевого механизма.

Удалить стук в рулевой рейке некоторые автомобилисты стараются путем затягивания регулировочного винта. Это действительно помогает избавиться от проблемы, но ненадолго. Зажимая регулировочный винт, водитель прижимает рейку, что ухудшает отзывчивость рулевого управления и может привести к возникновению больших проблем.

Диагностика

Чтобы узнать, как определить стук рулевой рейки, необходимо провести диагностику с целью достоверной ликвидации неисправности. Машину загоняют в гараж, где имеется смотровая яма. Двигатель заглушают, а руль поворачивают из одной стороны в другую несколько раз.

Чтобы правильно провести диагностику, потребуется два мастера. Один человек должен наблюдать за работой рейки, в то время как второй будет вращать руль. Вместе с этим следует определить наличие стука в момент, когда рычаги и тяги отсоединены. Если стук присутствует, то придется полностью менять рейку.

Поскольку причин стука рейки довольно много, водителю следует максимально точно определить источник звука. Чаще всего его издают наконечники и тяги. О разрыве наконечника свидетельствует порванный пыльник. Что касается тяги, то определить ее неисправность уже труднее. Если машина была куплена « с рук», то диагностика может затянуться. Бывают ситуации, когда бывшие владельцы меняли разорванную деталь, не ремонтируя остальные элементы.

Чтобы точно понять, что стук доносится от тяги, нужно проверить люфты в ней после снятия пыльника. Чаще всего стучит втулка, которая зафиксирована не крепко. Поскольку многие мастера не любят ремонтировать ее, они предлагают поменять узел полностью. Не стоит соглашаться на данное мероприятие, т.к. водитель рискует «выбросить деньги на ветер». Многие детали можно купить отдельно и заменить их.

Рейка часто стучит также из-за выходной втулки. Чтобы выяснить это, необходимо обнаружить люфт вала на выходе. Неисправность ликвидируется заменой старой втулки на новую. Заменять узел полностью лучше всего в случае, когда в корпус рейки попала грязь. Обычно после этого ломается вал с уплотнителем.

Последствия неисправности рулевой рейки

Также водителей часто интересует вопрос о том, чем грозит неисправность рулевой рейки, и можно ли ее использовать в таком состоянии? И чтобы понять последствия, достаточно знать функцию рулевой рейки.

То есть, первое чем грозит выход из строя рейки — нарушение управления автомобилем. И если на начальной стадии (когда рейка только начала скрипеть и/или гудеть) она еще будет выполнять свои функции, то при ее полном выходе из строя водитель может полностью потерять контроль над автомобилем!

Ремонтировать или ставить новую

Ответ на вопрос о ремонте или замене на новую рейку неоднозначный, и требует комплексного подхода. Самый дорогой, но надежный вариант — замена на оригинальную запчасть. Но такая возможность есть далеко не у всех, поэтому подобный вариант можно рекомендовать лишь обладателям дорогих иномарок премиум-класса, либо автовладельцам, которые могут позволить себе не экономить.

Большинство же автолюбителей покупают так называемые неоригинальные рейки либо контрактные, но еще в хорошем состоянии.

Еще один вариант — покупка и использование ремонтного комплекта. В него входят пыльники, сальники, втулки. Именно этот путь чаще всего и выбирается. Но тут есть два аспекта. Первый — качество такого ремкомплекта. Гнаться за дешевизной не стоит. Второй аспект — кто будет делать ремонт. Этот вопрос весьма актуален, поскольку ремонтный мастер должен обладать соответствующим опытом. Поэтому покупка ремонтного комплекта хорошего качества и обращение на проверенный автосервис — это весьма неплохой вариант ремонта, позволяющий неплохо сэкономить. Только обязательно требуйте гарантию на выполненные работы. И сохраняйте гарантию на купленную рейку или ремонтный комплект.

А вот если дело касается рейки с электронным усилителем руля, то тут чаще выбирают именно ремонт, поскольку какой бы сложности не была неисправность, в сервисе всегда рекомендуют менять деталь на новую. Заморачиваться с ремонтом мало кто хочет. Так как шлифовка, если это механическая проблема, не допустима, а электронные неисправности требуют больших затрат времени и навыков, как диагностики, так и пайки.

Тут уж каждый сам для себя выбирает что ему доступнее.

Устранение стука в рулевой рейке

Если в рулевой рейке стучит, это не повод бежать в сервисный центр и тратить десятки тысяч рублей на покупку нового узла. Иногда достаточно просто отвинтить болт, фиксирующийся на контргайке и очистить пружину.

За годы эксплуатации на пружине скапливается огромное количество грязи, ржавчины и других отложений. Как результат деталь оказывается заблокированной, и втулка перестаёт двигаться. Чтобы восстановить работоспособность нужно совершить такие действия:

Отвинтить контргайку и болт (на рисунке они обозначены номерами 8 и 6). Достать пружину и втулку. Произвести очистку. Для этого понадобятся химические средства и щётка. В крайнем случае можно использовать обычную солярку

Но нужно соблюдать придельную осторожность, она может нанести вред деталям Перед чисткой пружина покрывается смазкой

Особое внимание нужно уделить втулке. На ней не должно быть повреждений, если такие имеются, деталь подлежит замене

Перед установкой посадочное место втулки подлежит чистке Потом деталь смазывается и устанавливается на место. Осуществляется обратная сборка.

Это интересно: Что делать, если не работает прикуриватель в машине

В конце работы понадобится отрегулировать затяжку. Для этого вам понадобится напарник, который сядет за руль. Болт натяжения нужно настроить так, чтобы рулевая рейка не стучала. После того как оптимальное положение найдено, оно фиксируется контргайкой.

Также причиной того, что стучит рулевая рейка, может быть выходная втулка. Это деталь под номером 11 на рисунке. Диагностировать её поломку крайне просто. Люфт вала на выходе является весомым доказательством неисправности. Заменить её не составит труда. Достаточно выкрутить старую и поставить новую.

Полная замена всего узла необходима только тогда, когда внутрь конструкции рейки попала грязь, и это привело к разрушению вала и уплотнителя. Демонтаж начинается с освобождения рулевых наконечников. Также нужно снять болтовые и карданные крепления. После этого осуществляется установка.
