Как проверить генератор на машине: с мультиметром и без него

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как проверить ротор автомобильного генератора.

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Как проверить ротор и статор генератора

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

• запускаем мотор;
• отсоединяем минусовую клемму, отводим ее в сторону;
• если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
• не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание. Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

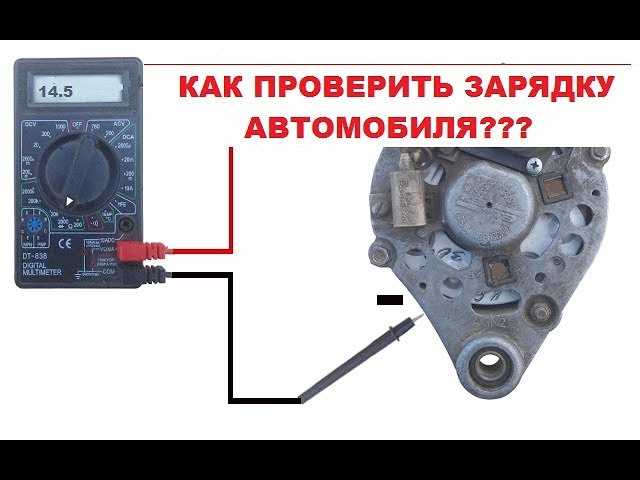

Как проверить генератор не снимая с машины

Есть два способа, используя мультиметр и вообще без него. Первый, относительно новый, заключается в том, чтобы проверить напряжение на клеммах аккумулятора, а второй, старый и проверенный, почти в противоположном — клемму АКБ нужно снять на работающем двигателе.

1. Проверка аккумулятора мультиметром сначала происходит в состоянии покоя — напряжение должно быть в пределах 12.5-12.8 В. Затем надо замерить показания уже на запущенном двигателе, если наблюдается 13.5-14.5 В при 2 тыс. оборотах, значит все в порядке. При чем на новых автомобилях даже 14.8 В вполне нормально, как уверяют производители — сказывается обилие электроники. В заключение остается проверить напряжение под нагрузкой, то есть, подключив потребители — печку, фары, подогрев, магнитолу. Провал в пределах 13,7–14,0 В считается допустимым, а вот 12,8–13 В уже говорят о неисправности.
2. Второй способ, как и многие «дедовские», простой и безотказный, но при этом довольно опасный и требующий аккуратности. По утверждениям, работает как на ВАЗах, так и на относительно новых авто, вроде Авео. В чем суть — ослабить болт крепления минусовой клеммы АКБ ключом на 10, запустить двигатель и дать небольшую нагрузку, включив один из потребителей например фары. Затем снять клемму при работающем моторе — если он не заглох и свет фар не померк, значит с генератором все точно в порядке, в противном случае можно быть уверенным, что он сломан. Пробовать такой метод следует на свой страх и риск.

Крайне нежелательно допускать работу генератора при отключенных потребителях, особенно аккумуляторе. Это может привести к неисправности реле-регулятора.

Выяснив, что неисправность есть, следует демонтировать и проверять снятый генератор мультиметром, лампочкой и визуально. Проверке подлежит каждый из его элементов по-отдельности.

Список деталей генератора и применимые к ним способы проверки	Визуальная проверка	Проверка мультиметром	Проверка лампочкой
Щетки
Контактные кольца
Диодный мост
Регулятор напряжения
Статор
Ротор

Первым делом стоит убедиться, что ремень генератора хорошо натянут, а подшипники не разбиты. Посторонние шумы и сильно горячий генератор говорят об износе подшипников.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Выявление неисправностей регулятора напряжения

Снимаем и отсоединяем провода от детали. Проводим осмотр состояния щеток. Они не должны иметь значительные дефекты и сколы. В направляющих каналах щеткодержателя, щетки генератора должны перемещаться свободно. При выступлении их за кромку меньше 5 мм, регулятор генератора следует поменять.

Проверка производится с помощью аккумуляторов и 12-ти вольтовой лампочки. Напряжение второго источника питания должно быть не менее 15 В., поэтому к автомобильному аккумулятору последовательно подключаем батарейки и доводим значение до нужного. Плюс от 1-го источника питания крепим к выходному контакту, минус закрепляем на массу.

Лампочка устанавливается между щеток. При подключении источника в 16 В. она не должна гореть. При более слабом аккумуляторе она горит. При нарушении правильного горения, регулятор следует заменить.

Как проверить работу генератора мультиметром

Проверка

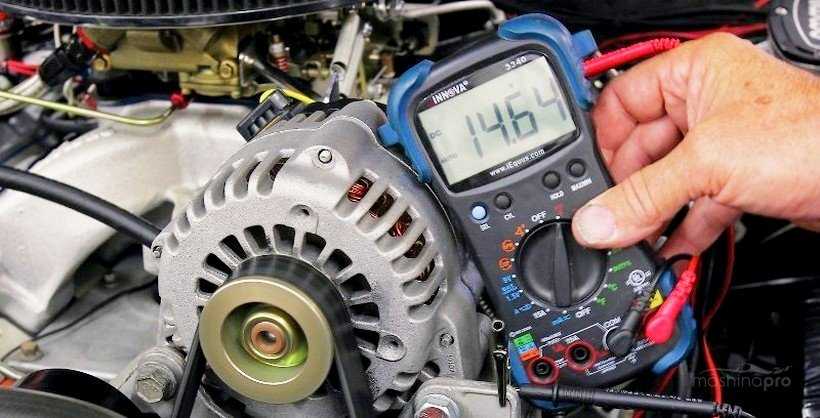

генератора мультиметром начинается с замеров напряжения на АКБ на холостых
оборотах и при включении салонного оборудования. Мультиметр переводится в режим
вольтметра, красный щуп прикладывается на «плюс» АКБ, черный на минусовую
клемму. После того, как мотор завели, напряжение на клеммах должно возрасти
до13,8-14,5 В.

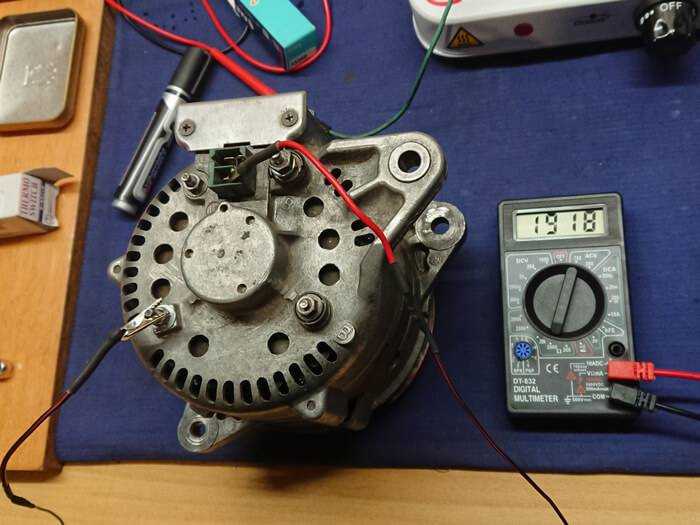

Проверка генератора мультиметром
Проверка генератора мультиметром

Допускается
увеличение напряжения на дисплее мультиметра до 14,8 В – такой показатель
считается нормальным для современных автомобилей с большим количеством
электронных узлов.

Чтобы
проверить, не перезаряжет ли генератор АКБ, включают дальний свет, печку и
переводят работу двигателя на средние обороты. При исправном генераторе
увеличение вольтажа на дисплее мультиметра не происходит.

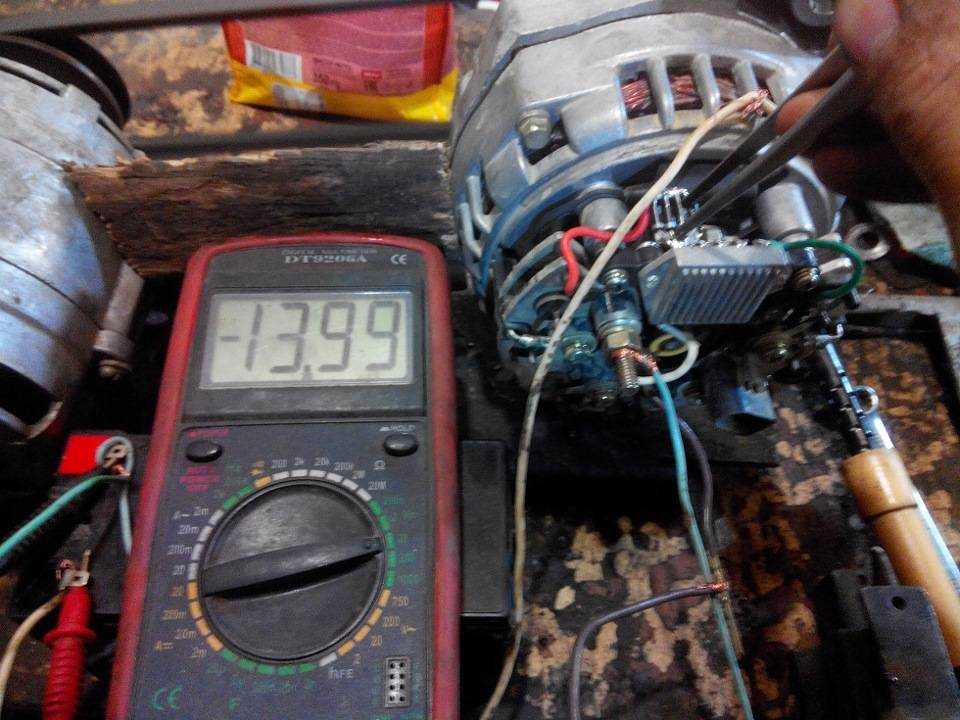

Проверка регулятора напряжения

Если
при проверке входного напряжения на АКБ было определено, что уровень
недостаточный, проверяется регулятор напряжения.

Для проверки потребуется перевести тестер в режим вольтметра.
Накинуть щупы на вывод «массы» генератора и клемму 30 или «В+». Показания на
дисплее должны быт в диапазоне 13,5-14,6 В. Если показания ниже регулятор
напряжения требуется заменить.

Проверка диодного моста

Сложнее
всего диагностировать диодный мост, так называемую «подкову». Ее элементы
расположены на изогнутой пластине, силовые диоды в виде дисков менять очень трудно – при их установке не
используется пайка, только сварка, часто перегоревший элемент просто вырезают
из блока. Это уменьшает КПД, но узел остается в рабочем состоянии.

При
прогаре диодов моста рекомендуется не ремонтировать деталь, а менять на новую.
В 80% случаев диоды перегорают после прикуривания автомобиля.

Проверять мост
лучше на демонтированном агрегате после полной разборки. Пробой часто
происходит при переполюсовке клемм, когда водитель путает местами клеммы «плюс»
и «минус». Диоды при такой проблеме перегорают парами. Пробитый диод имеет
нулевое сопротивление, генератор начинает быстро перегреваться, и возрастает
нагрузка на аккумулятор автомобиля. Понять, что диод прогорел, можно по
характерному запаху гари, который чувствуется из-под капотного пространства.

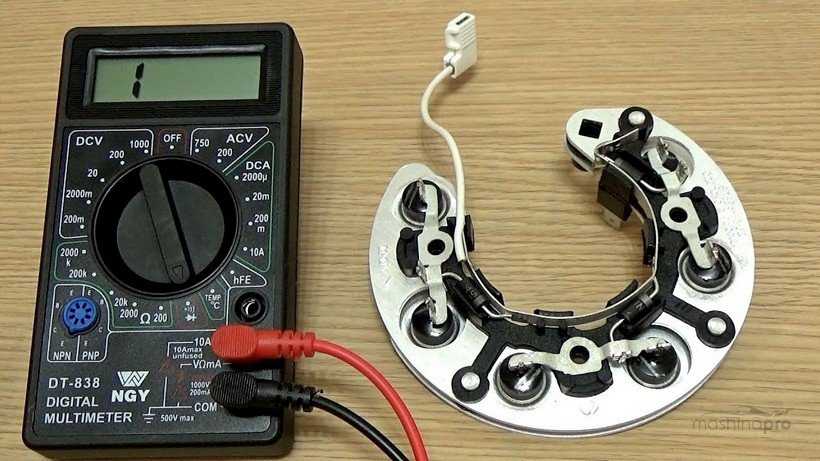

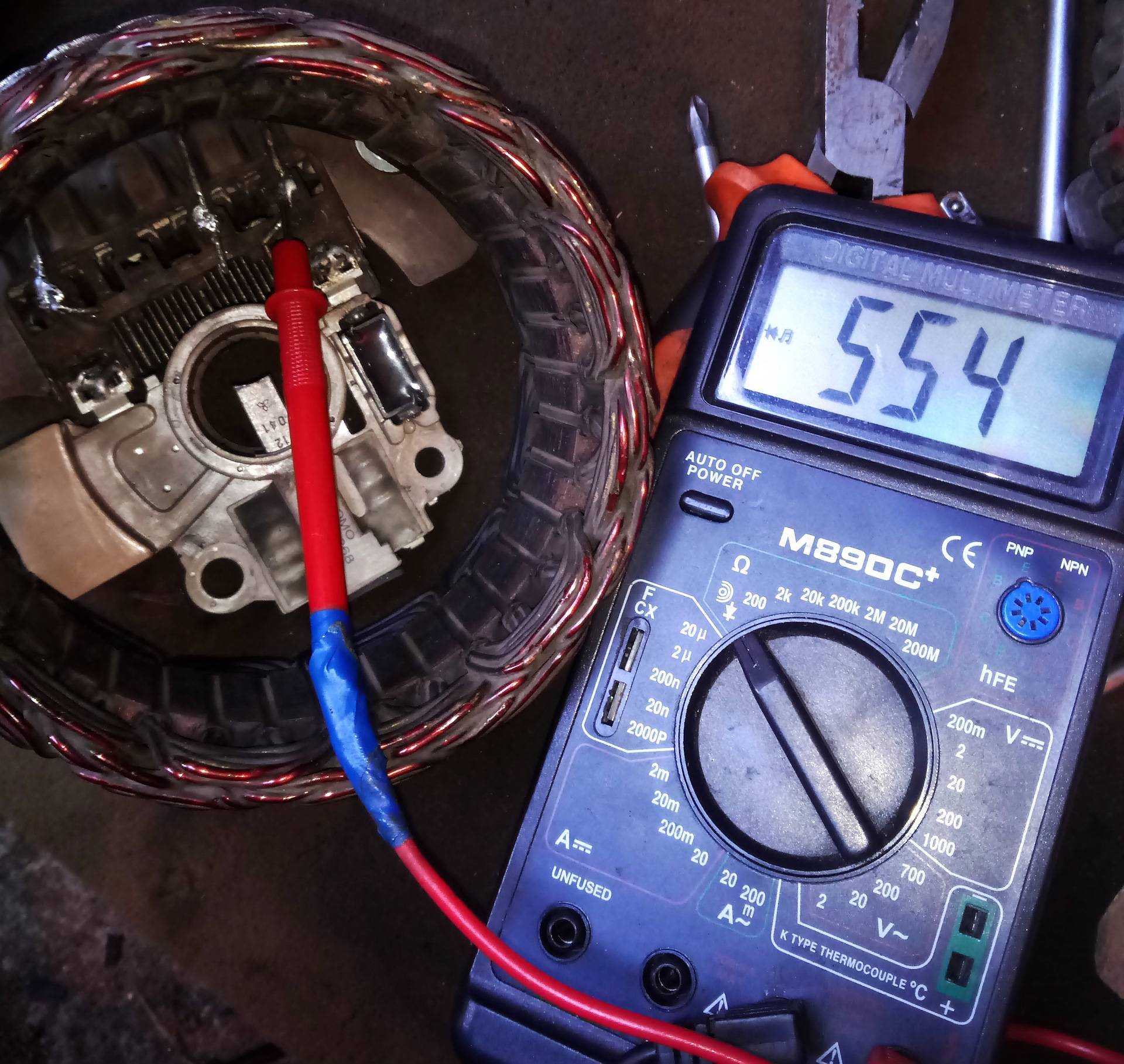

Проверка диодного моста генератора
Проверка диодного моста генератора

Мультимер

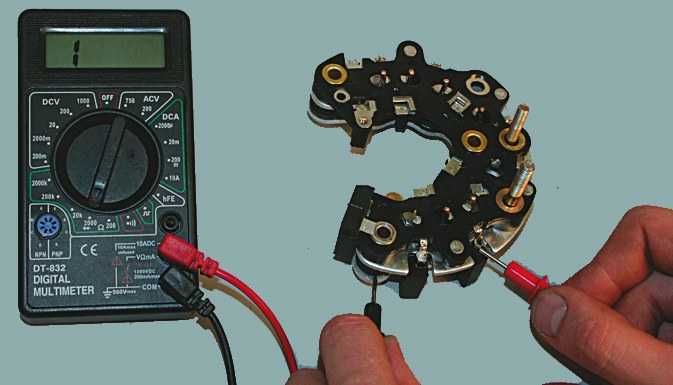

устанавливается в положение «диод», на прозвон цепи. Первый силовой диод на
подкове слева имеет положительную полярность. Сопротивление исправного диода
составляет в одном направлении, когда к диоду прикладывается красный щуп,
400-700 ом, (черный щуп прикладывается к подкове) при установке черного щупа к
диоду стремится к бесконечности.

Второй
диод на подкове имеет отрицательную полярность, поэтому при прикладывании
плюсового щупа мультиметра к выходу диода, минусового щупа к основе подковы,
сопротивление должно быть бесконечным, при установке черного щупа на диод, а
красного на подкову в пределах 400-700 Ом. Каждый диод прозванивается отдельно.

Проверка обмотки

Первый
признак сгоревшей обмотки – потемнение цвета изоляции проводников. Для элемента
используется медная обмотка и лаковые изоляции, которые «текут» после
значительного увеличения температуры. Во время короткого замыкания цвет провода
темнеет, при этом водители часто ощущают запах гари, который появляется в месте
установки и усиливается при работающем моторе. Определяют прогар обмотки
визуально, для этого узел необходимо снять и осмотреть внутренность ротора
через вентиляционные отверстия.

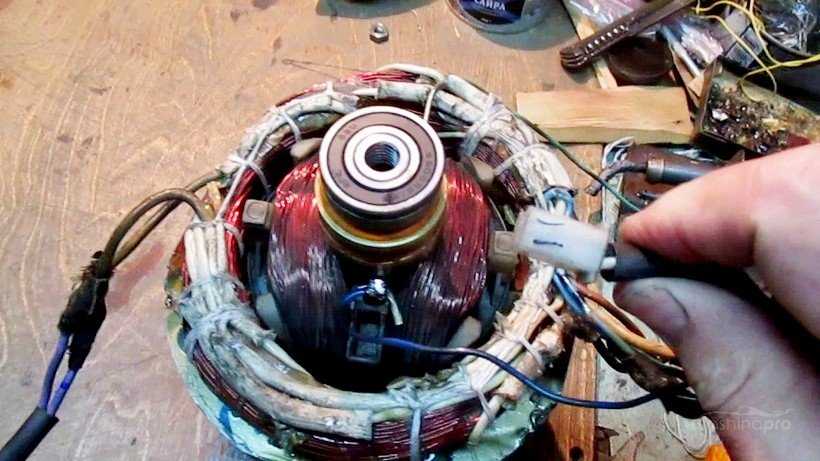

Проверка обмотки генератора
Проверка обмотки генератора

Перемотка
медного провода нецелесообразна – дешевле поменять деталь, выбрав аналогичную с
подходящими посадочными местами.

Проверить

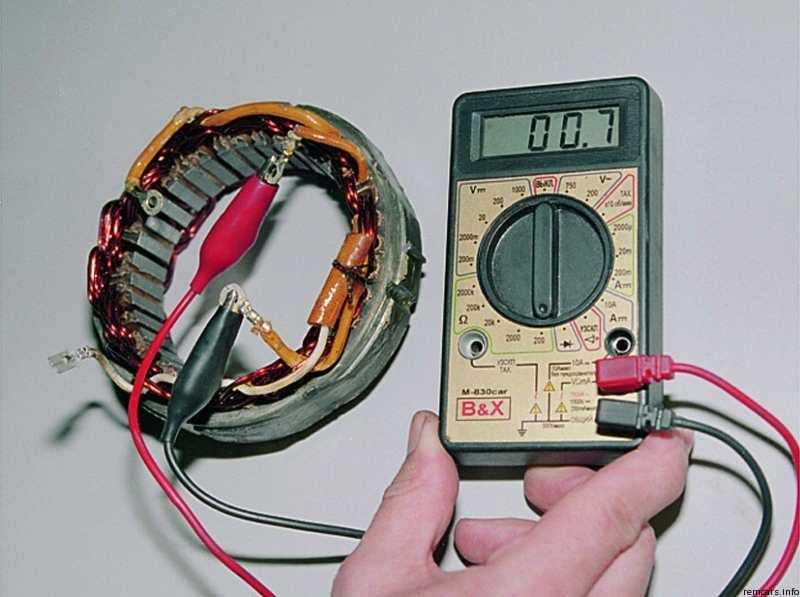

статор можно мультиметром, переведя его в режим омметра. Диагностика проводится
на снятом агрегате, нормальным считается сопротивление обмотки между выводами в
пределах 0,2 Ом, сопротивление между нулевым кабелем и обмоткой должно быть в
пределах 0,3 Ом. Допустимая погрешность – 2%. Если при измерении сопротивление
стремится к нулю, стартер не пригоден к использованию.

Как проверить регулятор напряжения

При выходе из строя этой детали аккумуляторная батарея автомобиля перестаёт нормально функционировать: возможен перезаряд или недозаряд.

В обоих случаях подобный фактор приводит к неправильной работе электрических схем машин, преждевременному выходу из строя АКБ.

В нормальном состоянии стрелка на экране мультиметра должна находиться в диапазоне 14,4 – 15 В.

Также проверку годности регулятора можно провести при помощи двенадцати вольтовой лампочки, которая присоединяется к щёткам устройства.

На плюсовой контакт и минус детали подаётся постоянное напряжение 12 В. При таком значении лампа будет светить, при достижении отметки 15 В и выше – она должна погаснуть.

Как правило, при проверке регулятора проверяется состояние щёток. Также можно замерить сопротивление конденсатора устройства.

При соединении их контактов со щупами мультиметра стрелка прибора будет стремиться к бесконечности.

Как проверить исправность генератора автомобиля не снимая его (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
6. Во время малых оборотов напряжение на тестере будет 14–14,9 Вольт, а контрольная лампочка должна погаснуть.
7. После подождать 1–2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4–12,8 Вольт.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Проверка диодного моста и конденсатора

Задача этого узла в предотвращении прохождения электричества к генератору. Он должен направлять его от генератора к потребителю. При этом всякое отклонение является неисправностью диодного моста.

Для проверки демонтируем его и распаиваем выводы на генераторе. Выставляем прибор на «прозвон».

Для проверки силового диода черный щуп подносим к пластине моста, красный крепим на выход. При показании мультиметра 400-800 Ом – диод исправен, другие цифры требуют замены диода или моста.

При проверке вспомогательного диода, операция выполняется аналогично. Но при перемене щупов местами, прибор должен показать значение сопротивления стремящегося к бесконечности.

При проверке полярного конденсатора, нужно убрать оставшийся заряд. Затем, на шкале выставляем замер сопротивления. Контакты должны крепиться, соблюдая полярность. При замере исправной детали, сопротивление постепенно растет. В противном случае, когда на экране будет 0, ее следует заменить.

Если тестируется неполярный конденсатор, на шкале значений выставляется МОм. Щупы располагаем на контактах независимо от полярности. Затем, нужно замерить значение сопротивления. Если на экране цифра меньше 2 Ом – это неисправная деталь.

В заключение, необходимо напомнить, что все измерения при проверке работоспособности генератора с помощью мультиметра, проводятся измерением значения сопротивления электрического тока.

Только для измерения напряжения на выходе генератора, прибор настраивают для измерения этой величины. Провести проверку генератора мультиметром может любой новичок. Нужно только работать с полной ответственностью и следовать инструкциям.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.
