Как проверить предохранитель в машине

Как пользоваться мультиметром в автомобиле в различных режимах

Рассмотрим на примере MAS830L.

Как проверить напряжение

Для контроля напряжения на аккумуляторной батарее необходимо красный (положительный) щуп подключить к гнезду 6, черный (отрицательный) — к гнезду 5. Далее переключатель режимов устанавливается на зону 1 измерения постоянных напряжений на предел 20 Вольт (20V). Напряжение нормально заряженного аккумулятора от 12,4 до 12,8 вольт. При заведенном двигателе напряжение на клеммах АКБ должно увеличиться до 13,5 – 14,5 Вольт. Это свидетельствует о работоспособности генератора автомобиля.

Как измерить ток

Чаще всего этот режим используется для измерения токов утечки в цепи аккумуляторной батареи.

Измерение тока осуществляется в разрыв электрической цепи.

Чтобы измерить ток утечки, необходимо отключить положительную клемму аккумуляторной батареи, затем переключить режим в положение 10А (на режиме 8). Положительный щуп подключить к гнезду 4, отрицательный – к гнезду 5. Красный (положительный) щуп подключить к клемме «+» аккумуляторной батареи, черный (отрицательный) – к отключенной положительной клемме.

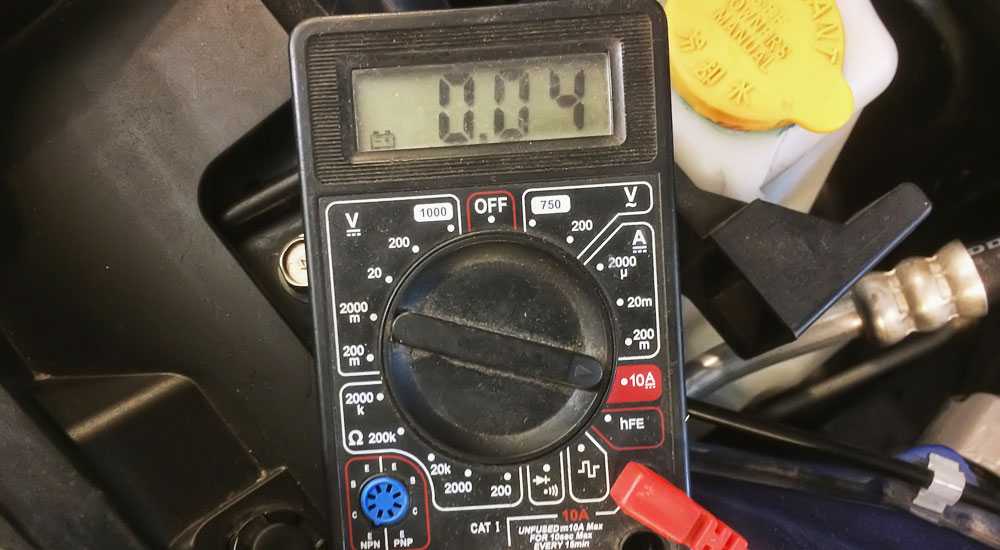

На дисплее мультиметра будет индицироваться ток утечки. Считается нормальным ток утечки до 0,2 Ампер. Для более точных измерения можно перейти на меньший предел измерений. При этом следует переключить красный щуп в гнездо 6.

Видео — как мультиметром измерить утечку тока аккумулятора:

Измерение сопротивлений

Чтобы проверить исправность лампочки, следует переключатель режимов установить в зону измерения сопротивлений 2 на предел 200 Ом. Щупы подключить к лампочке. На индикаторе показывается величина сопротивления лампы.

Если на индикаторе будет отображаться 1 в верхнем регистре, значит, лампочка неисправна либо имеет большее, чем 200 Ом сопротивление.

Аналогичным образом измеряют сопротивление датчиков.

«Прозвонка» предохранителей и цепей

Переключатель режимов устанавливается в положение 7. Щупы подключаются к выводам предохранителя. В случае его исправности зазвучит сигнал зуммера. Таким же образом прозваниваются провода. Щупы следует подключать к зачищенным зонам на начале и конце провода.

Проверка диодов

Требуется при проверке диодного моста генератора. Переключатель устанавливается в положение 3, щупы – к проверяемому диоду. В одном включении щупов сопротивление должно быть бесконечным (как на предыдущем рисунке — на индикаторе будет отображаться 1), в другом (прямом) – от 500 до 700 Ом.

На данном мультиметре есть еще режим измерения коэффициента усиления биполярных транзисторов, но он в автолюбительской практике не используется.

Действия водителя при перегорании предохранителей

Начинающих автомобилистов закономерно интересует, что им нужно делать в ситуациях, когда перегорает автомобильный предохранитель.

Запомните, что стоимость этих элементов значительно ниже, чем цена оборудования, которое они защищают. Это фактически копеечные расходники. Их можно приобрести целым набором и всегда держать под рукой, если возникнут проблемы, старый девайс перегорит и потребуется замена.

Не стоит переживать, если предохранители перегорают. Это абсолютно нормальная ситуация для любой машины, вне зависимости от марки, модели, года выпуска и пр. То есть подобное случается как на старых авто, так и на новеньких дорогих иномарках. Ни одна электроцепь не имеет 100% защиту от скачков тока и напряжения.

Но совсем иначе нужно реагировать, когда перегорание становится регулярным, постоянно повторяется даже после замены компонентов. В подобной ситуации следует продиагностировать автомобиль и проверить, что не так в электросистеме. Причём настоятельно рекомендуется приступать к диагностике в кротчайшие сроки после обнаружения первых симптомов.

Если вы поставили новый предохранитель, и он сгорел практически сразу, то задача автовладельца заключается в идентификации источника проблем. Чтобы добиться желаемого результата, следует провести ряд мероприятий:

  • используя техническую документацию для своего автотранспортного средства, проверьте, какие приборы и оборудование подключены к проблемному предохранителю. В этих инструкциях обязательно указано, какой предохранитель за что отвечает;
  • теперь нужно включить все системы и оборудование, за которое отвечает перегорающий постоянно защитный элемент;
  • возьмите отвёртку, на которой ручка обязательно должна быть изолированной. Металлической частью прикоснитесь к клеммам, на которых крепится предохранитель в блоке или вне его;
  • если возникает искра в момент контакта, имеется какая-то неисправность в электроцепи;
  • отключите какой-нибудь один из включённых ранее потребителей, после чего повторите манипуляции с отвёрткой;
  • когда после отключения очередного прибора искра пропадёт, это позволит вам определить виновника. Именно из-за него перегорает ваш предохранитель.

Поскольку вам удалось обнаружить источник неприятностей, выполняется соответствующий ремонт или замена узла. Дальнейшие работы напрямую зависят от того, с чем именно неполадки. Если есть возможность, проблему можно устранить своими силами. При серьёзных неисправностях, опыта в устранении которых у вас лет, лучше обратиться к специалистам.

Когда провокатор перегорания предохранителей устранён, можно наконец-то ставить новый защитный элемент и продолжать эксплуатацию своего транспортного средства.

Несколько слов о предохранителях

По своей сути он представляет собой обыкновенный провод, только определённой толщины, которая зависит от величины силы тока, проходящей через эту цепь. Подбирается его диаметр таким образом, чтобы при превышении расчётной величины пропускаемого тока происходило перегорание этой проволоки. Таким образом, удаётся избежать возможного возгорания электрооборудования защищаемых объектов. Такими объектами могут быть не только машины, но и жилые дома, промышленные установки, другие объекты, где используется электрическая энергия.

Длительное время они представляли собой стеклянный цилиндр пустотелый внутри. Внутри него прокладывали проволоку, которую припаивали к металлическим наконечникам. Они предназначены для обеспечения контакта с защищаемой цепью. Далее получили распространение с керамикой вместо стекла. Поверх неё прокладывается проводник и контакты для подключения.

Дальнейшее усовершенствование этих изделий привело к тому, что их стали изготавливать в виде своеобразной вилки с плоскими ножами для подключения. Это сделало их более надёжными и практичными, они получили современный вид. На пластмассовой верхней части имеется надпись, которая указывает величину силы тока, но для упрощения их ещё окрашивают в разные цвета:

  • Так для защитных устройств, пропускаемых ток 30 Ампер выделен зелёный цвет;
  • В белый цвет окрашивают те, которые предназначены для тока не более 25 Ампер;
  • Желтый цвет, это 20 Ампер;
  • Голубой цвет присвоен для 15 Ампер;
  • Красному цвету соответствует сила тока 10 Ампер и так далее.

Также предохранители отличаются по размерам и могут быть большими, средними и маленькими.

Правила пользования прозвонкой

Единственное правило, которое необходимо запомнить, проводить процесс прозвонки разрешается только в полностью обесточенной цепи.

Вам это будет интересно Трансформатор для сварки

Обратите внимание! Если проверять провода под напряжением, можно получить удар током, а в некоторых случаях вызвать пожар. Ниже подробно описано как как проверить провод мультиметром и без него

Ниже подробно описано как как проверить провод мультиметром и без него.

Как правильно прозвонить провода (мультиметром и без приборов)

Поэтапный процесс работы:

  • перед началом работы необходимо повернуть рукоятку мультиметра в нужное положение;
  • подсоединить концы щупов в необходимые гнёзда. Чёрный щуп в гнездо, указанное как СОМ (в некоторых случаях обозначается как «*» или точкой заземления), а красный — в гнездо, где стоит символ Ω (иногда указывается как R). Необходимо подчеркнуть, что символ Ω может быть нарисован как одиночно, так и в совокупности с обозначениями других знаков (V, mА). Такое расположение проводов, поможет придерживаться полярности при проведении будущих замеров;


Как подключать щупы

  • включить мультиметр. В основном для этого есть отдельная кнопка или работа может начинаться автоматически при повороте рукоятки в необходимое положение;
  • закрыть измерительные концы друг с другом. Если слышен сигнал, значит, устройство правильно работает;
  • взять тестируемый провод (заранее зачистить его от изоляции). Дотронуться измерительными щупами к оголённым местам кабеля;
  • в случае исправности прозвучит звук, а показания мультиметра будут нулевые или покажут на сопротивление. Если на экране будет указано 1 и не последует звуков, то значит, что проверенный кабель оборван.

Прозвонить провода можно и без применения мультиметра. Для работы понадобится:

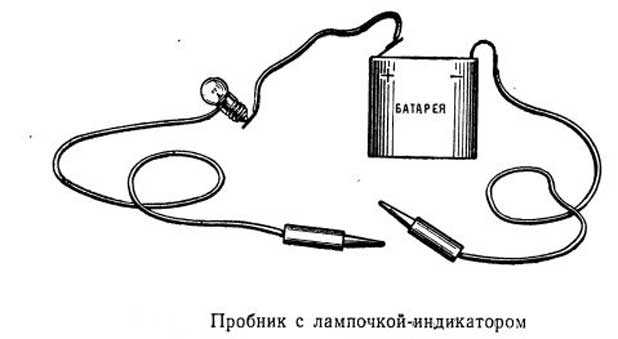

Схема устройства с лампочкой

  • классическая батарейка питания (желательно брать квадратную на 4,5Вольт);
  • обычная лампочка на 4 Вольт, через нее диагностируется (контролируется) линейный участок кабеля;
  • пара соединительных кабелей и коннектор захватывающего вида.

После подготовки инструментов для работы, с их помощью необходимо собрать простую измерительную цепь. При, верно, собранной цепи и в случае исправности провода, лампа будет работать. Если на участке есть дефект, то лампочка не загорится.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

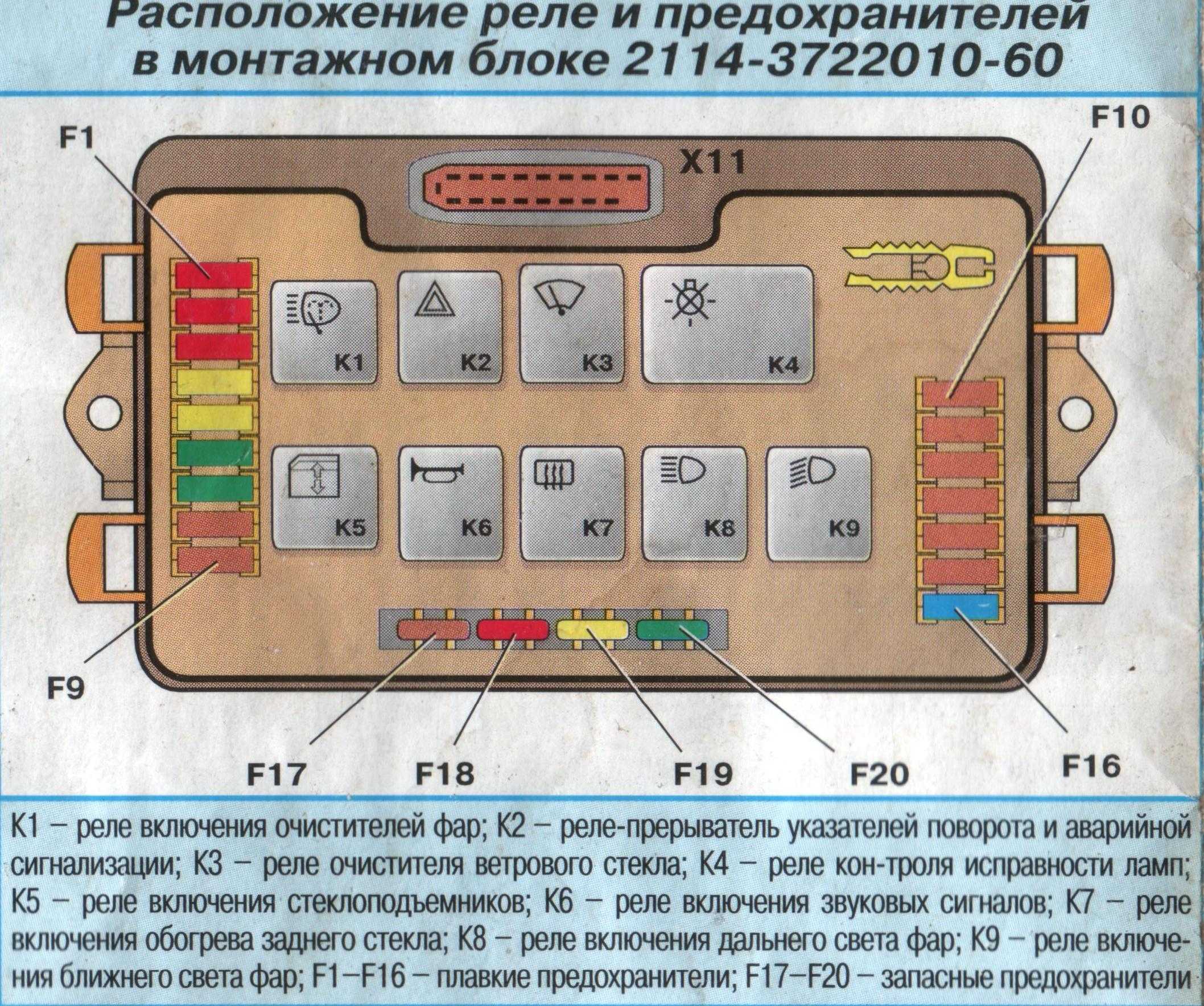

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

  • визуальный;
  • способ замены;
  • мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

  • по напряжению;
  • по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

  • включить измерительный прибор в режиме проверки напряжения;
  • включить электроцепь машины, где имеются проблемы;
  • проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
  • если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

  • мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
  • выводы измерительного прибора соединяются с выводами предохранителя;
  • если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как самостоятельно проверить предохранители в автомобиле

Лучше всего запастись специальным тестером.

Сначала предлагаем определить причину проблемы. Перечислим основные:

  • некачественное соединение (контакт может нарушиться из-за езды по неровным дорогам или вследствие ошибки установки);
  • износ (моментальный — при существенной перегрузке, постепенный — при небольшой);
  • некорректный выбор номинала (у элементов есть предел по максимальной силе тока, которую он способен пропустить);
  • скачки напряжения (как следствие — оплавление пластиковых запчастей);
  • нарушения по ходу движения тока (сопротивление снижается при сокращении цепи, тогда предохранитель перегружен, защита при этом плавится и рвет электроцепь, сохраняя систему исправной)..

При отказе в машине  устройств, зависящих от электроэнергии, не торопитесь менять детали и чинить — сперва проверьте предохранители. Если они перегорели, установка новых элементов исправит ситуацию.

Как проверить предохранитель в машине без тестера? Подобный вопрос актуален, если после монтажа новый элемент быстро сгорел. В этом случае нужно идентифицировать проблему. Ниже описан способ без использования измерительного прибора:

  • определите оборудование и приборы, подключенные к исследуемой детали (воспользуйтесь технической документацией к машине);
  • включите все агрегаты, относящиеся к проверяемому участку;
  • металлическую половину отвертки приложите к клеммам, куда крепится наш “защитник” (рукоятку отвертки изолируют);
  • возникновение искры свидетельствует о неисправности в рассматриваемой цепи;
  • выключите один потребитель и повторите “фокус” с отверткой;
  • повторяйте процедуру, постепенно отключая устройства по одному;
  • отсутствие искры укажет вам на “виновника” неприятности.

Как проверить исправность предохранителя в машине — распространенные ошибки

Чаще всего автолюбители ставят детали не в те гнезда. Причиной этому могут быть невнимательность, плохое зрение или освещение. Посадочные места расположены близко. Чтобы подстраховаться, сверяйтесь с автоинструкцией или предохранительной картой.

Самостоятельно выполнить все процедуры реально. Для профилактики неприятных ситуаций в пути рекомендуем держать в машине предохранители разных калибров.

Если не уверены в своих силах или хотите сэкономить время, обратитесь в автосервис. Его можно найти на агрегаторе Uremont.com, где предусмотрены следующие инструменты для автовладельцев:

  • онлайн-бланк для оформления запроса;
  • интерактивная карта с адресами партнерских СТО;
  • отзывы и оценки пользователей;
  • чат с представителями автомастерских и пр.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

  • включить измерительный прибор в режиме проверки напряжения;
  • включить электроцепь машины, где имеются проблемы;
  • проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
  • если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

  • мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
  • выводы измерительного прибора соединяются с выводами предохранителя;
  • если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как проверить предохранитель мультиметром

Для проверки элемента цепи используется распространенный прибор – мультиметр, он же тестер. Прибор является незаменимым для автолюбителя, и он позволяет проверить предохранитель машины двумя способами.

Проверка по напряжению

Чтобы диагностировать неисправность предохранителя в автомобильной цепи, необходимо:

Взять мультиметр и настроить его в режим измерения напряжения;

  • Далее включить цепь автомобиля, с которой наблюдаются проблемы, – свет, печка, обогреватель зеркал или другую;
  • После этого проверить напряжение на одном выводе предохранителя, отвечающего за эту цепь, а затем на другом выводе;
  • Если напряжение отсутствует на одном из выводов, значит, предохранитель перегорел и потребуется его замена.

Данный способ хорош своей простотой, и буквально за несколько секунд он позволяет определить имеется проблема в предохранителе или другом элементе, подключенном в цепь. Однако у него имеется и минус, подобным методом будет трудно измерить напряжение предохранителя в некоторых цепях, к примеру, дверного замка или звукового сигнала. Проще это сделать с помощью второго способа, описанного ниже.

Проверка по сопротивлению

Диагностировать неисправность предохранителя можно по сопротивлению. Для этого требуется снять элемент с машины и переключить мультиметр в режим измерения электрического сопротивления (Ом). После этого выводы тестера подводятся к выводам предохранителя, и если на экране отображается нулевое электрическое сопротивление, значит, элемент неисправен и требуется его заменить.

Считается, что вышедший из строя предохранитель можно заменить проволокой, которая сможет восстановить электрическую цепь. Это действительно так, но данный метод «ремонта» крайне нежелателен. Устанавливая проволоку на место предохранителя, автомобилист не решает проблему, а только ее усложняет. В экстренных случаях это допустимо, но при долгой «поездке на проволоке», начнет плавиться электропроводка автомобиля, что может вылиться в дорогостоящий ремонт.

Современные модели автомобилей отличаются от своих старших «братьев» значительно возросшим уровнем сервиса, их возможности еще несколько лет тому назад было сложно себе представить

Достигается это за счет многих составляющих, немаловажное место среди них занимает присутствие большого количества специальных электрических приборов, электродвигателей, нагревателей и т. д

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители

Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей

Все эти элементы довольно дорого стоят, для увеличения времени эксплуатации и защиты от коротких замыканий в автомобиле устанавливают предохранители. Из-за их большого количества для новичков значительно усложняется проверка предохранителей автомобилей.

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Внимание! Измерения напряжения проводятся с включенным питанием, поэтому следует помнить о правилах техники безопасности при выполнении работ. Подключение к устройству-потребителю всегда выполняется параллельно

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

  • Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
  • Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
  • Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
  • Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.
