Что такое эур: как устроен и работает рулевой усилитель

Признаки неисправности

Рулевое управление – залог безопасного вождения, за его состоянием нужно следить. Это не означает, что перед каждой поездкой необходимо проводить тщательную проверку, потому что неисправность не возникает внезапно. Имеются признаки неисправности устройства, по которым можно судить о необходимости ремонта.

Фото: drive2.ru

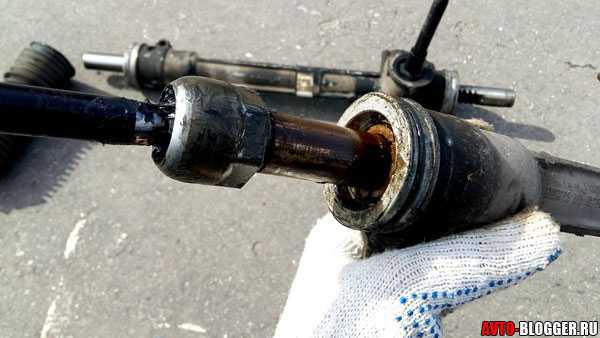

1. Стук, проявляющийся при езде по мелким неровностям, уменьшающийся при повороте руля в крайние положения.
2. Отсутствие усилий при вращении баранки.
3. Усилие на руле исчезает в центральном положении.
4. Самопроизвольное вращение рулевого колеса.
5. Руль не возвращается или плохо возвращается в центральное положение при выходе машины из поворота.
6. Повышенная чувствительность автомобиля (его бросает в сторону при незначительном повороте, угол поворота колес не соответствует углу поворота рулевого колеса).
7. Постоянное падение уровня жидкости в бачке гидроусилителя, а также ее появление в пыльниках рулевых тяг.

Положительные моменты и возможности использования

Плюсов электрического усилителя руля достаточно много, как мне кажется, скоро почти все производители перейдут на такой тип, отказавшись полностью от гидравлики. А теперь по пунктам:

• Экономичность. Электрический усилитель позволяет экономить от 0,5 до 0,8 литра на 100 км пути. Он не связан с двигателем жестким ремнем, а поэтому не отбирает от него мощность, а потребляет только тогда когда нужно. Например, на холостых оборотах он вообще не работает, тогда как ГУР постоянно связан в коленвалом.
• Надежность. Здесь она выше, особенно если электродвигатель располагается в салоне автомобиля. Нет ни шлангов, ни жидкостей, ни прочих частей.
• Обслуживание. Оно здесь практически не нужно! Не нужно менять через определенный пробег ATF жидкость в бачке, чтобы восстановить работоспособность.
• Тишина работы. Если ГУР нахватавшись воздуха, может гудеть или шуметь, то с ЭУРОМ такое навряд ли случится. ДА и исправный узел работает намного тише.
• Стоимость узла. Если брать в целом, особенно первый тип, то она ниже, чем у гидравлического собрата, однако ремонт зачастую намного выше, потому как меняются датчики или элементы целиком.
• Программируемая работа. Если ГУР вы не сможете просто отключить, то вот с ЭУРОМ такое может запросто произойти, причем это можно запрограммировать. Например, при низких скоростях нам нужно большое усилие на руле, но при наборе скорости нам не нужно много усилий, по сути руль итак хорошо контролируется. Вот здесь программно может отключаться и электрически усилитель, опять же экономя топливо. ДА и во многих автомобилях есть копка принудительного отключения, это опять же плюс.

Если взять возможности, которые он дает, то они практически безграничны. Уже сейчас работают такие системы как стабилизация автомобиля при резком объезде препятствий, удержание в полосе, помощь при парковке. Нужно отметить, что ЭУР это шаг к автоматически пилотируемым машинам.

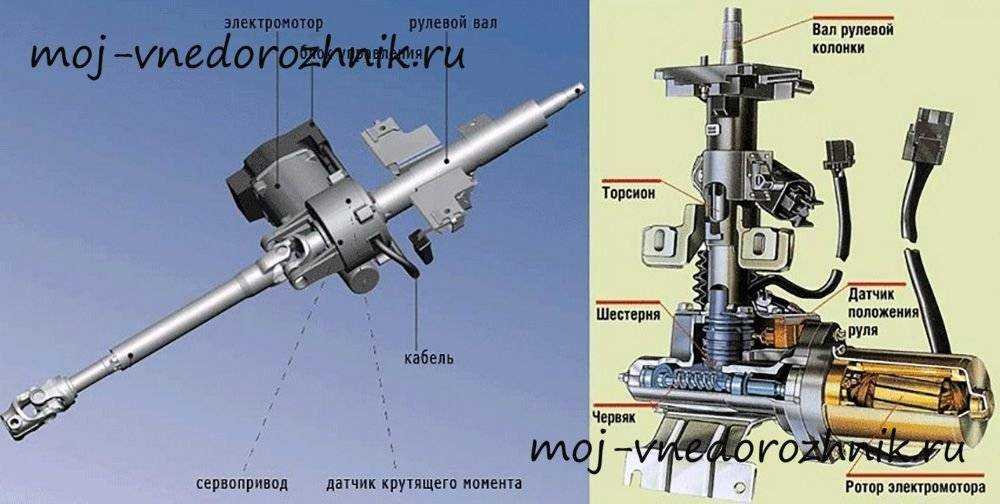

Как устроен ЭУР

Всё устройство подразделяется на электрическую и механическую части, связь между которыми производится через датчики и электромотор с редуктором.

В состав входят такие элементы:

• исполнительный сервопривод, состоящий из электродвигателя и редуктора, который нужен из-за достаточно высоких оборотов вала электрического мотора;
• блока управления, имеющего входы от датчиков, внешних устройств и выходы на силовой двигатель;
• датчиков, вырабатывающих сигналы направления поворота руля, усилия на рулевом валу и скорости его вращения.

Питание ЭУР получает от бортовой сети автомобиля, при отключении электроники из-за неисправности рулевой механизм продолжает работать, но уже без усиления.

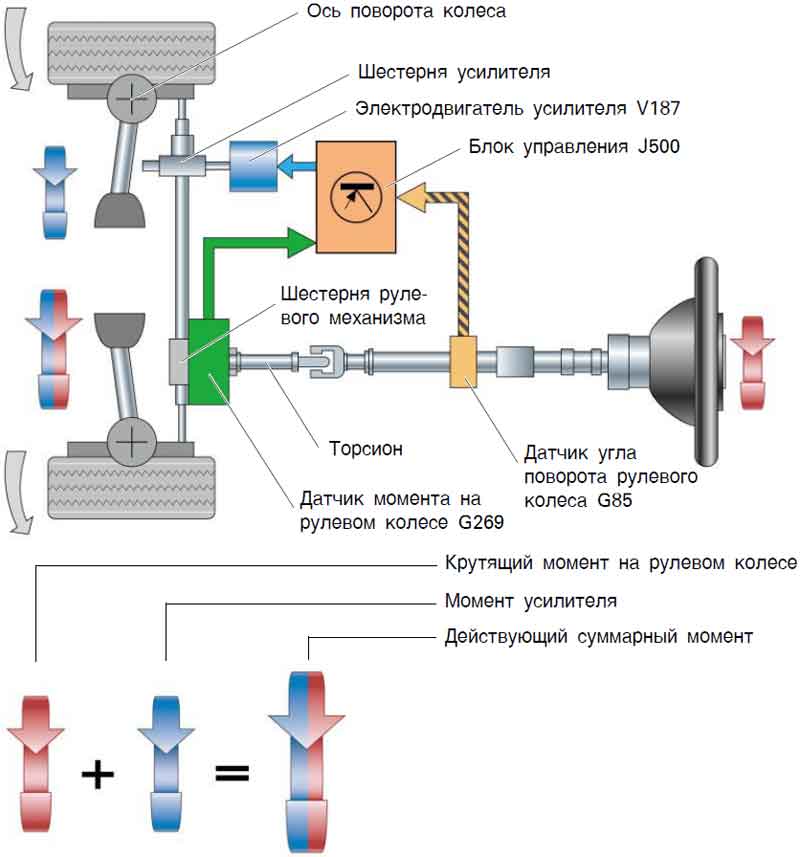

Принцип работы

В исходном состоянии электродвигатель не работает, энергия не потребляется. Блок управления следит за сигналами датчиков и в случае обнаружения действий со стороны водителя начинает управлять электродвигателем.

Чем сильнее закручен торсионный датчик момента на рулевой колонке, тем большее усилие создаётся со стороны сервопривода, что компенсирует отдачу от рулевой трапеции на руки водителя. Отслеживается направление поворота, скорость действий водителя и угол отклонения управляемых колёс.

В режиме парковки, когда скорость мала, усиление должно быть максимальным, руль можно вращать с большой скоростью на значительные углы, не встречая сопротивления.

Однако с ростом скорости руль должен тяжелеть, с одной стороны предупреждая водителя о недопустимости резких движений, а с другой – обеспечивая важную обратную связь по усилию, позволяющую контролировать сцепление колёс с дорогой.

ЭУР должен отслеживать возврат колёс в нейтральное положение, не всегда возможный при большом трении в механизмах. Причём эта функция работает не постоянно, в парковочных режимах возврат и переменное усиление не требуются.

Наоборот, при взаимодействии с системой стабилизации энергичный самовозврат необходим для курсовой стабилизации автомобиля, даже если водитель потерял управление. Выполняются и упреждающие действия, подобные тому, как опытный водитель выводит машину из заносов и сносов.

При автономном управлении ЭУР становится исполнительным механизмом для функции отслеживания разметки, автоматического объезда препятствий и адаптивного круиз-контроля в поворотах. Через него могут передаваться предупреждающие сигналы в виде толчков и вибраций.

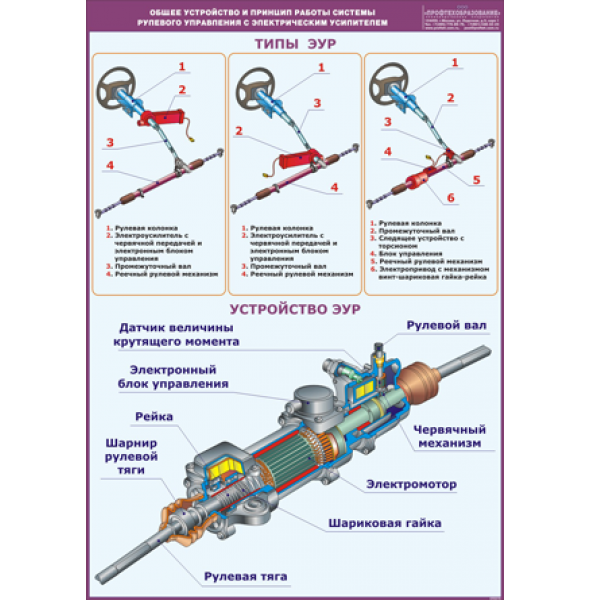

Типы конструкции

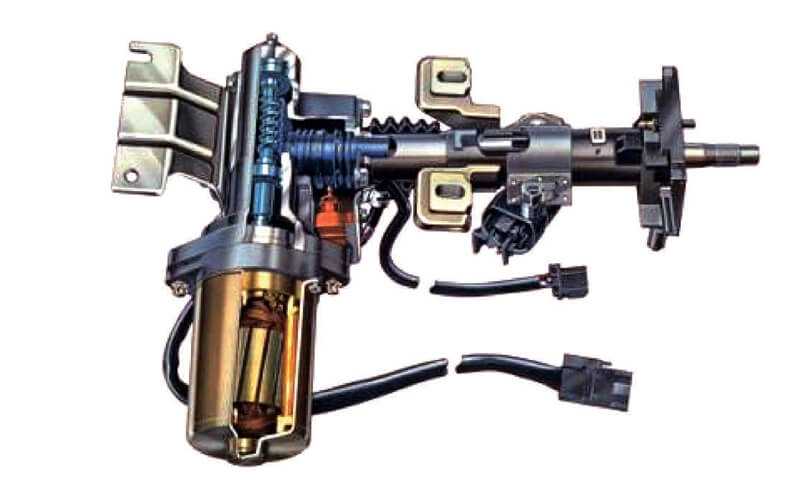

Сервопривод ЭУР может встраиваться в рулевую колонку или непосредственно в рулевой механизм. Первое решение используется на лёгких бюджетных автомобилях, а второе на более массивных или спортивных.

Непосредственная связь с рулевой рейкой обеспечивается отдельной винтовой, червячной или шестерёнчатой передачей, отдельно от пары шестерня-рейка рулевого вала.

Таким образом можно передавать значительное усилие и делать это максимально точно. Но и цена устройства возрастает.

Схема

Электросхема ЭУР включает в себя блок управления, разъём с фазовыми контактами электродвигателя, два разъёма датчиков момента и положения, кабель питания, соединённый с основным монтажным блоком автомобиля, интерфейсный разъём для связи с контроллерами прочих систем и приборной панели.

Входными сигналами выступают:

• датчик скорости автомобиля;
• датчик направления поворота руля;
• тензометрический датчик момента на рулевой колонке;
• датчик скорости вращения рулевого вала там, где эта информация используется;
• двунаправленный сигнал диагностики;
• сигнал тахометра;

Выход блока работает непосредственно на фазовые обмотки двигателя, обычно асинхронного. Питание поступает по двум контактам, от замка зажигания и от клеммы аккумулятора, через установленный в монтажном блоке мощный предохранитель.

Отдельная стабилизированная цепь питания датчиков формируется в блоке управления.

Строение конструкции

Вариантов строения электроусилителя много, поэтому для наглядности рассмотрим продукцию лидера в этом производстве, в лице компании ZF — электроусилитель марки Servolectric. ЭУР подбирается и «ставится» с учетом конкретного типа автомобиля. На миниатюрных легковушках электроусилитель ставится на рулевой вал, среди авто второго класса передача вспомогательного усиления происходит через установленную шестерню, а в случае с легкими коммерческими автомобилями и внедорожниками отмечается использование параллельноосевой конструкции.

Так как легковым автомобилям большое воздействие от ЭУРа не требуется, следящий привод и электродвижок на такие машины устанавливаются настолько миниатюрные, что все оборудование без проблем помещается под рулем в самом салоне авто. Вместе с этим, там же размещаются и все датчики. Такое расположение очень удачно даже потому, что вся конструкция качественно оберегается от воздействия высоких температур и загрязнения.

Среднеразмерные авто оснащаются электроусилителем с парой шестерней. Через одну из них на рейку поступает усиление от руля, а через вторую дополнительное усиление от электрического мотора.

Дабы создать большее усиление, используется параллельноосевая конструкция. Здесь, для придания линейного движения ролевой рейке задействуется зубчатоременчатый привод и специальный механизм.

Вне зависимости от того, какой принцип конструкции использовался, в случае неисправности водитель сможет и дальше безопасно перемещаться на своем автомобиле, благодаря присутствию прямого механического контакта между колесом и рулем.

Принцип работы гидроусилителя

При повороте руля, происходит перемещение золотника. Переместившись, он перекрывает сливную магистраль и в одну из полостей цилиндра под давлением подается рабочая жидкость. В это же время поршень и шток под воздействием на них давления жидкости поворачивают колеса и корпус распределителя в сторону движения золотника. Корпус распределителя настигает золотник лишь тогда, когда тот прекращает свое движение.После этого поворот считается выполненным. После поворота (руль устанавливается в прямолинейное положение) и золотник возвращается в нейтральное положение и открывается магистраль для слива жидкости.

Техническая информация о датчике

Датчик угла поворота руля – элемент ЭУРа (ЭГУРа), который определяет положение руля в диапазоне 720⁰ в каждую сторону. Чаще всего датчик стоит на рулевой электро колонке под рулем, реже – на валу распределителя рулевой рейки или над травмобезопасным валом колонки.

Датчик угла поворота руля для Mercedes-Benz E-Class

Что измеряет датчик:

• угол поворота руля;
• направление поворота;
• угловую скорость.

Датчик связан с блоком управления электроусилителя, который, исходя из полученных данных, корректирует работу электромотора усилителя. Исправный датчик гарантирует высокую точностью работы электроусилителя.

Помимо ЭУРа и ЭГУРа, датчик угла поворота руля может быть связан с системами:

• курсовой устойчивости;
• адаптивного круиз-контроля;
• помощи движения в полосе;
• адаптивного освещения;
• активного рулевого управления;
• активной подвески.

Существует три вида датчиков угла поворота руля, которые отличаются по принципам работы и конструкции:

• потенциометрические;
• оптические;
• магниторезистивные.

Каталог рулевых колонок с EPS (электроусилителем руля)

Потенциометрический датчик относится к группе контактных датчиков. Узел состоит из двух потенциометров, которые установлены на рулевой колонке. Чтобы потенциометры правильно измеряли относительные и абсолютные углы поворотов руля, один из потенциометров смещен относительно второго на 90⁰.

Как работает такой датчик? Все очень просто – чем больше угол поворота руля, тем выше сопротивление на потенциометре. Сопротивление растет пропорционально углу поворота.

Главное преимущество потенциометрического датчика – простая конструкция, а главный недостаток – низкая надежность. В современных автомобилях данный вид датчиков встречается крайне редко.

Оптический датчик – более совершенный вариант сенсорного устройства. Узел состоит из кодирующего диска, светодиодов, фоторезисторов и блока определения полных оборотов вращения.

Оптический датчик угла поворота руля

Кодирующий диск прикреплен к валу рулевой колонки и состоит из внутреннего и внешнего сегментных колец. На внутреннем кольце равномерно расположены несколько отверстий, а на внешнем кольце отверстия расположены неравномерно. Устройство внутреннего сегментного кольца позволяет определить угол поворота руля, а с помощью внешнего кольца датчик определяет направление поворота руля.

Между кольцами стоят светодиоды, а с наружной части колец установлены фоторезисторы. Количество источников света и фоторезисторов зависит от модели датчика.

Как работает оптический датчик :

• когда водитель поворачивает руль, свет от светодиодов попадает на фоторезисторы и в электрической цепи генерируется напряжение;
• электронный блок управления считывает данные по импульсам напряжения и рассчитывает угол и направления поворота руля.

Оптические датчики встречаются чаще, чем потенциометрические.

В большинстве современных электроусилителей используют магниторезистивные датчики. Магниторезистивный датчик измеряет угол и направления поворота руля, а также определяет угловую скорость, с которой вы поворачиваете руль. Поэтому блок управления более точно определяет и задает скорость работы электромотора усилителя.

Конструкция магниторезистивного датчика:

• корпус;
• магниторезисторы;
• подвижные магниты.

Центральные элементы датчика – гигантские магниторезисторы (GMR) или их аналоги, анизотропные магниторезисторы (AMR). Подвижные магниты вращаются за счет зубчатой передачи, причем каждое следующее приводное колесо имеет зубьев на один больше, чем предыдущее.

Магниторезистивный датчик угла поворота руля

Как работает магниторезистивный датчик? ля каждого положения руля существует определенное положение подвижных магнитов. Магниторезисторы определяют положение магнитов, после чего блок управления на основании полученных данных рассчитывает угол, направление и угловую скорость поворота руля.

Магниторезистивные датчики самые современные и надежные из всех описанных.

Причины и признаки неисправностей датчика

Датчик угла поворота — электромеханический узел. Соответственно, его слабые места — металлические элементы и проводка. Например, если лопнул защитный пыльник на валу распределителя, вал начнет ржаветь и если вовремя не устранить проблему, коррозия постепенно доберется и до датчика. Также если датчик стоит на рулевой рейке и на него попала влага и грязь, элементы электрической цепи могут выйти из строя и датчик перестанет работать или будет неправильно определять угол, направления и скорость поворота руля.

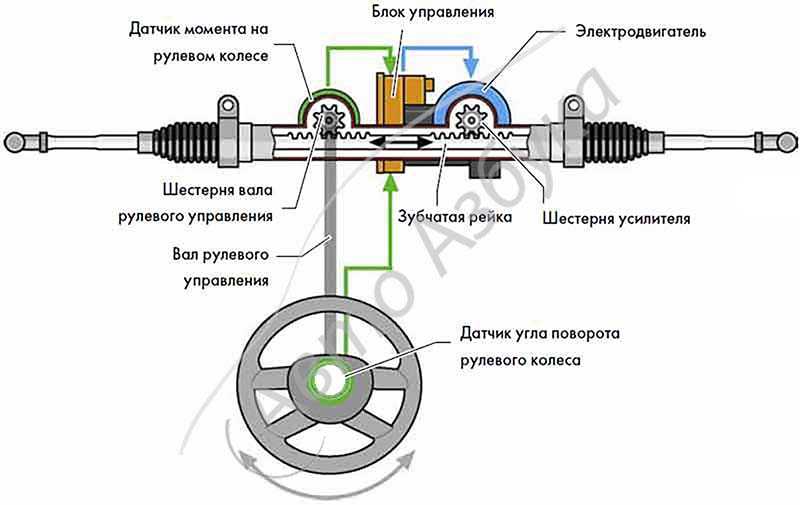

Устройство электроусилителя руля

Конструктивно рейки с электрическими усилителями руля немногим отличаются от всех остальных. Ключевое отличие здесь кроется в самом усилителе. Однако он работает вместе с системой управления. Следовательно, к основным элементам EPS можно отнести:

• Электрический мотор;
• Механическую передачу;
• Систему управления.

В качестве электрического мотора обычно используются маломощный асинхронный электродвигатель. Он может передавать усилие на рулевой вал или на рулевую рейку. В первом случае его монтируют в рулевой колонке, а передача крутящего момента осуществляется через механическую передачу. Во втором случае электродвигатель вынесен за рулевую колонку и передает усилия через пару шестерней или привод с ремнем или винт-шариковой гайкой. Правильнее всего называть встроенные в рейку усилители электромеханическими (ЭМУР).

Система управления EPS включает несколько входных датчиков (сенсоров) и блок. Наиболее важным входным сенсором является датчик угла поворота руля, о которым мы писали в данном материале. Также в систему может быть включен датчик крутящего момента на руле. Но и это не все! В тандеме с EPS работает ABS. Блок управления также анализирует данные от колесных датчиков скорости, а также некоторые данные от ЭБУ двигателя.

Негативные моменты

Они также есть и в принципе я их перечислил в этой статье, но сейчас немного повторюсь:

• Уступающая информативность руля (гидравлика, пока точнее)
• Электрические сбои в настройках. Может поехать датчик (руля или вала) и например, на стоянке выкручивать колеса в бок, тогда как должен держать прямо. Причем выровнять колеса достаточно сложно.
• Сбои в движении. НА ранних версиях были аварии из-за блокировок или глюков ЭУРА
• Электрическая составляющая. Как правило — не ремонтируется, а зачастую меняется, ПОТОМУ КАК, ОТ ЭТОГО ЗАВИСИТ ВАША БЕЗОПАСНОСТЬ. То есть не стоит «перепаивать» датчик положения руля или вала, ведь вы можете задать неверные параметры в схему. Лучше его поменять. Также меняется и полностью двигатель при выходе из строя, что недешево.
• Не всегда нужен ремонт. Зачастую от большого пробега или от засорения, нужна просто калибровка датчиков, сами вы это не сделаете опять же нужно ехать на СТО. А если оно не чисто на руку, с вас могут взять как за ремонт.

Рулевая рейка с электроусилителем руля – НЕСОМНЕННО БУДУЩЕЕ, однако сейчас еще много сырых типов, которых гидроусилитель руля превосходит по многим параметрам.

Смотрим познавательное видео.

НА этом заканчиваю, думаю мой материал был вам полезен. Искренне ваш АВТОБЛОГГЕР.

Описание ЭУР

ЭУР использует небольшой электродвигатель. Он создает дополнительное усилие на рулевом валу при повороте. Благодаря этому, удалось уменьшить размеры рулевых колес в автомобилях. Первыми такую новинку оценили по достоинству водители грузовиков, сегодня она есть на почти любом легковом автомобиле.

Сама система состоит из нескольких основных элементов:

• электромотор бесщеточного типа;
• датчики угла поворота руля;
• крутящий момент;
• управляющий блок;
• сервопривод.

Именно они являются основными элементами, которые входят в электроусилитель руля. Но сама конструкция несколько шире и о ней будет рассказано ниже, сразу после функций, а также плюсов и минусов системы.

Функции, плюсы и минусы

Установка устройства в ВАЗ 2110

Конкурентом данной системы является гидроусилитель и электрогидроусилитель. Разница между ЭУР и ГУР: если ЭУР поломался — ничего страшного не произойдет, но вот при поломке ГУР нужно снять ремень, а в некоторыx авто это невозможно сделать. Но если проеxать без масла, насос придется заменить.

ГУР и ЭУР они имеют явные минусы. Так, нельзя держать колеса в крайнем положении больше 5 секунд, иначе перегрев. А еще требуется периодическое обслуживание. Ну, и наконец на высоких скоростях информативность руля снижается.

А вот электромеханический усилитель, он же ЭУР и ЭМУР, обладает такими плюсами, как:

• надежность;
• экономичность;
• компактность;
• изменение усилия в зависимости от условий движения.

Основным минусом является то, что он практически не поддается замене отдельных узлов. При их полном выходе из строя, придется менять всю систему, а это достаточно дорого.

Что касается функций, то она, по сути, одна – облегчить управление автомобилем, взяв на себя часть необходимого усилия. С таким устройством автомобиль становится значительно более послушным даже в сложных условиях. Подробнее об устройстве вы узнаете в видео ниже (автор ролика — Продажа авто АВТОСАЛОН Первый Видео АвтоРынок).

Устройство ЭУР

В отличие от классического ГУР, в электроусилителе главный исполнительный механизм — электрический привод (асинхронный мотор). Устройство собрано в одном блоке (вместе с рулевым механизмом), что упрощает обслуживание и ремонт (когда это требуется). Механическая передача передает момент вращения от силового узла к рейке руля.

В ЭУР с шестью шестеренками один из узлов передает момент кручения на рейку, а другой — вращение от электромотора. Для гарантии работоспособности рейка оборудована зубьями, выполняющими роль привода. Второй вариант исполнения — ЭУР с параллельным приводом. В данном случае момент передает ремень и шариковый узел.

Ключевой элемент электроусителя — система управления. Она состоит из нескольких узлов:

1. Входных датчиков — момента вращения и угла поворота руля. Кроме этого, принимается информация от датчиков скорости и частоты вращения коленвала.
2. Электронного блока (ЭБУ) — устройства, принимающего сигналы и обрабатывающего поступившую информацию. На базе полученных данных компьютер принимает решение в отношении подачи команды на исполнительный узел.
3. Исполнительные элементы — электромотор (асинхронный двигатель).

Конструктивно ЭУР различается в зависимости от типа автомобиля:

1. На легковых авто электроуситель монтируется прямо в колонку. Здесь не требуется особых усилий. Следовательно, узел получается компактным и легко помещается в области возле руля. Там же смонтированы и датчики. Как результат — исключается воздействие на устройство негативных факторов. Таким образом, конструкция состоит из следующих элементов — рулевой колонки, ЭУР, промежуточного вала и реечного механизма.
2. На микроавтобусах и авто 4×4 требуется большее усилие, поэтому ЭУР имеет конструкцию с параллельными осями. Передача вращения происходит посредством зубчатоременной передачи. Специальный ремень проворачивает гайку, которая приводит в движение саму рейку руля.

Что касается большегрузных машин, то на них электроуситель не устанавливается.

Признаки неисправности ЭУР

Самый явный – загорание контрольной лампы на щитке приборной панели. Это рулевое колесо с восклицательным знаком. Этот значок может быть двух цветов – желтого и красного цвета. В первом случае, можно управлять автомобилем, но стоит вытащить предохранитель электроусилителя руля, чтобы его обесточить полностью. Во втором случае – ехать не рекомендуется, механизм усилителя может заблокировать руль или вы потеряете полностью контроль над рулем.

Вторым признаком можно считать появление «тяжести» на руле, как на отечественной «классике». При этом не будет доноситься жужжание электродвигателя из-под рулевой колонки в случае Калины и Приоры. Эта поломка подкрепляется предупредительным индикатором на приборной панели.

Перегорание предохранителя. Это явный признак серьезной неисправности в электроусилителе. Причиной может быть проблемы в электрической части – окисленные контакты, повреждение проводки, короткое замыкание. Поломки в механической части ЭУР тоже могут привести к перегоранию плавкого предохранителя – подклинивание редуктора или разрушения в рулевой рейки. Это приводит к повышенной нагрузке на электродвигатель усилителя, а как следствие – большой ток протекает через предохранитель.

Повышенные обороты мотора автомобиля на холостом ходу могут служить косвенным признаком поломки электрического усилителя руля.

Устройство и принцип работы системы AFS

. Конструкция достаточно простая и отличается неплохим КПД передачи крутящего момента руля (устанавливают на авто с независимой подвеской). Основой служит рулевая рейки с шестерней, сама же шестерня устанавливается на вал и постоянно находится в сцеплении с рейкой.

Вращая руль, рейка за счет шестеренки перемещается в горизонтальном положении влево или вправо. Тяги, прикрепленные к рейке, так же перемещаются в соответствии с поворотом руля, тем самым передавая усилия на колеса и поворачивая их по сторонам. Основные плюсы в самом строении, меньше тяг и шарниров, компактность, невысокая цена обслуживания, простота конструкции и надежность. Есть и минусы, редуктор такого механизма весьма чувствительный к неровностям на дороге, за чет чего любой удар колеса передается на руль.

Второй вид механизма –

. Считается самым старым видом среди существующих вариантов. Чаще всего встречается на классических, отечественных автомобилях, а так же на машинах с повышенной проходимостью. Как правило, подвеска таких автомобилей зависимая. От предыдущего вида червячный механизм отличается наличием червячного ролика, вместо шестерни, картера, а так же рулевой сошки.

Последний из видов рулевого управления –

. В отличие от двух предыдущих видов, механизм соединяется с помощью гайки и шариков специального винта. Как показывает практика, износ такого механизма минимальный, а детали ломаются очень редко.

Чаще всего винтовой механизм применяют на грузовых автомобилях, автобусах и легковых автомобилях представительского класса с повышенным комфортом и безопасностью. По принципу работы винтовой подвид работает так же, как и червячный, передавая момент прокручивания руля через червячную передачу.

Соответственно с зашитой логикой и программой блоки управления создают управление исполнительными механизмами как сервопривод рулевого механизма, сервопривод колес и электромагнитное сцепление возле руля. Рассмотрим механизмы и их назначение по отдельности. Благодаря сервоприводу рулевого механизма колеса повернутся на определенный угол, как правило, на каждое колесо инженеры установили свой сервопривод.

Для симуляции реальности поворота руля с усилием используется сервопривод руля, создается ощущения скольжения колес по дороге. Одним из важных элементов безопасности является электромагнитное сцепление. Во время подачи электроэнергии сцепление будет в разомкнутом состоянии, а рулевое управление будет проходить по проводам.

Принцип работы не такой то и сложный, когда водитель начинает вращать руль, датчик поворота руля считывает угол изменения положения и передает информацию на блоки управления. Далее идут расчеты, насколько нужно повернуть передние колеса. Таким образом, сервопривод перемещает рулевую рейку и обеспечивает поворот колес в соответствии с рассчитанным углом.

В это же время, рассчитав угол поворота, блок управления посылает обратно на сервопривод руля сигнал и имитирует усилие поворота колес. Как видим принцип работы механизма не сложный, но все же требует большой точности механизмов и их согласованности. Кроме этого стоит следить за исправностью всего механизма.

Самая главная функций эпициклической шестерни — изменение передаточного отношение, которое может достигать 1:10 при максимальной скорости вращения в определенном направлении. При этом руль становится острым, а углы поворота влево и вправо до упора уменьшаются, благодаря чему достигается больший комфорт в управлении.

При росте скорости движения, электродвигатель вращается медленней и передаточное отношение рулевого механизма уменьшается. В конечном итоге, электродвигатель прекращает свое вращение, это происходит на скорости в 180-200 км/ч, а усилие от рулевого колеса передает напрямую на рулевой механизм.

Если вдруг при повороте, будет зафиксирована избыточная поворачеваемость (потеря сцепления задних колес с поверхностью), то система динамической стабилизации DSC автоматически корректирует углы повороты передних колес. Также система стабилизирует движения автомобиля на скользкой дороге или при торможении.

Дальнейшее включение электромотора осуществляется с набором скорости, при этом его ротор вращается в обратную сторону. Величина передаточного числа равняется 1:20, многократно снижается острота руля и возрастает величина его оборотов, что позволяет в разы увеличить управляемость транспортным средством во время езды при высоком скоростном режиме.

Напоследок отметим, что система AFS постоянно находится в рабочем состоянии. Отключить ее невозможно.

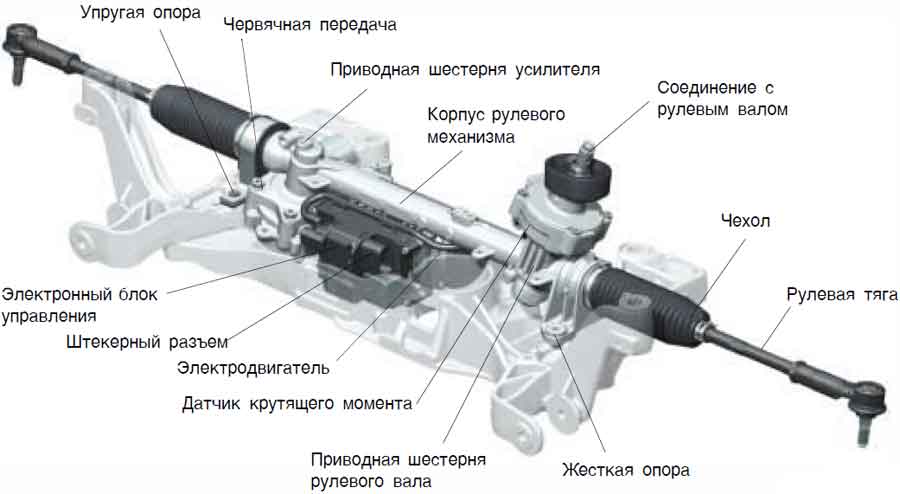

Устройство механизма

ЭУР может иметь устройство с разными вариантами компоновки:

1. В механизме присутствует рулевая рейка, которая воспринимает усилие.
2. Электродвигатель передает усилие на вал руля.

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

ГУР — устройство, которое обеспечивает лёгкость управления в недостаточной степени

ГУР — это усилитель рулевого механизма, его ещё называют интегральным. Гидроусилители такого типа подразумевают использование рабочей жидкости, а если быть точными, трансмиссионного масла, заливаемого в КПП.

Принцип работы ГУР основан на отслеживании усилий на рулевом колесе и строгой дозировке поворачиваемости. В качестве следящего устройства в ГУР используется чаще всего торсион, который устанавливается в специальный разрез рулевого вала.

Когда автомобиль едет по ровной дороге, то практически никаких усилий на руле нет, но и торсион бывает не подключённым, а масло сливается обратно в бачок. Но стоит водителю повернуть руль, как колёса начинают оказывать сопротивление. Именно в этот момент и закручивается торсион тем сильнее, чем больше оказываются усилия. Масло начинает поступать в исполнительное устройство через специальные каналы, которые открывает золотник.

На видео — принцип работы ГУР:

Если взять, к примеру, механизм типа «винт-гайка», то в таком случае давление масла подаётся или за поршень, или до него, тем самым оказывая неоценимую помощь механизму, вращающемуся вдоль рулевого вала. Что касается реечного механизма, то здесь масло подаётся непосредственно в корпус рейки, подталкивая её в правую или в левую сторону. Когда же рулевое колесо поворачивается до упора, срабатывают предохранительные клапаны, которые возвращают давление масла на мести, тем самым сохраняя детали механизма от износа и повреждений.

Всё-таки ГУР, несмотря на значительное облегчение работы рук водителя, имеет и свои недостатки. В частности, многие автомобилисты жалуются на отсутствие реактивного усилия на баранке. Другими словами, ГУР слишком активно помогает водителю, тем самым оказывая медвежью услугу. Водитель уже не чувствует своего автомобиля и задача конструкторов в таком случае связана бывает с тем, чтобы настроить ходовую часть соответственно. Но это, оказывается, не так просто сделать.

Одним словом, инженерам нужно бывает добиться не только информативности рулевого колеса, но и одновременно не сделать руль слишком тугим. Для этого приходится работать с множеством факторов, таких как производительность насоса, параметры золотника, функция торсиона и т. д. Интересно, что даже жёсткость кузова в конкретном случае имеет значение. По такой причине безупречные с этой точки зрения автомобили, наделённые ГУР, сегодня встретить можно очень редко. Хотя многие автопроизводители специально жертвуют информативностью, лишь бы комфорт был на первом месте.

Ещё одной важной задачей, которая ставится перед инженерами, является обеспечить ГУР такими параметрами, что делали бы управление автомобилем на малой скорости лёгким, а вот на большом ходу вращение рулевого колеса становилось бы более упругим и информативным. Чтобы хоть как-то обеспечить одновременное сочетание информативности руля и комфорта управления, инженеры придумали подключать ГУР не от коленвала, а непосредственно от электрического двигателя

Такими ГУР, к примеру, наделены автомобили Мерседес A-класса

Чтобы хоть как-то обеспечить одновременное сочетание информативности руля и комфорта управления, инженеры придумали подключать ГУР не от коленвала, а непосредственно от электрического двигателя. Такими ГУР, к примеру, наделены автомобили Мерседес A-класса.

Режимы работы

Теперь по поводу режимов работы. Дело в том, что при разных условиях движения необходимо создание конкретного усилия. Также некоторые из режимов направлены на повышение комфортабельности.

Основными из режимов работы ЭУР можно отметить:

• Парковка;
• Движение на высокой скорости;
• Подруливание;
• Возврат колес в среднее положение.

Парковка автомобиля отличается надобностью поворота колес на большие углы, при этом с минимальной скоростью движения, а то и вовсе стоя на месте. Поэтому усилие на руле при парковке – значительное. Чтобы компенсировать ЭУР начинает работать в условиях создания максимального усилия.

А вот при движении на высокой скорости для обеспечения хорошей информативности, чтобы водитель не потерял чувства дороги, при маневрах ЭУР практически не задействуется или же создает малые усилия.

Интересным является режим подруливания. Условия движения авто могут быть самыми разными – дорога со скосом в одну сторону, воздействие сторонних факторов (боковой ветер, разное давление в колесах). Все они приводят к тому, что авто «уводит» в какую-либо из сторон. Режим же подруливания обеспечивает прямолинейное движение авто, причем делает ЭУР это без какого-либо участия со стороны водителя.

Существует и режим возврата колес в среднее положение, когда снижается усилие на рулевом колесе. Это происходит при завершении поворота, когда водитель «отпускает руль», блок управления по средствам датчиков рассчитывает необходимый момент и возвращает колеса в среднее положение за счет электроусилителя.

Описанные режимы работы в ЭУР включаются автоматически (благодаря информации от дополнительных датчиков). Но этот усилитель также позволяет водителю устанавливать свои определенные режимы – «Спорт», «Норма», «Комфорт».

Разница между режимами сводится к изменению реакции ЭУР на условия движения. К примеру, в режиме «Спорт» обеспечивается большая информативность (руль более «тяжелый»), а при «Комфорте» создает больше усилия, обеспечивая удобство управления авто. «Норма» же является средним положением, при котором, на малых скоростях ЭУР работает по максимуму, а на высоких – создает минимальное усилие.

ЭКСПЛУАТАЦИЯ В ГОРОДСКОМ РЕЖИМЕ

Когда водитель большую часть времени ездит в городе, будет удобнее, если после поворота руль самостоятельно будет возвращаться в прямое положение. Так называемый активный возврат колес значительно упрощает вождение при интенсивном маневрировании. Если же предстоит длительное движение по прямой, то здесь поможет функция стабилизации. Она может автоматически поддерживать колеса в прямом положении – это актуально при неправильном развале-схождении колес или боковом ветре.

Нередко в электрических усилителях, специально созданных для переднеприводных автомобилей, предусмотрена программа, которая компенсирует увод машины, если были установлены приводные валы разной длины. В современных машинах электрика вовсе работает независимо от водителя – сама подруливает и возвращает колеса, помогает правильно парковаться.

Замена ЭУР

Итак, вам нужно заменить электроусилитель на Приора или просто проверить состояние его контактов. В любом случае, ремонт предполагает полное извлечение узла. Приготовьте необходимые инструменты:

• Зубило и молоток.
• Глубокая головка на 8 и 13.
• Удлинитель и трещотка, в качестве альтернативы можно использовать вороток.

Сам усилитель своими руками снять довольно просто, но для того, чтобы добраться до его креплений и блока управления, вам понадобится снять немало деталей приборной панели: руль вместе с подушкой безопасности, кожух и замок зажигания. Когда эти компоненты демонтированы, можно начинать ремонт усилителя.

Пошаговая инструкция

1. Берем «восьмую» головку, надеваем трещотку и снимаем контактную группу, как это показано на фотографии ниже;

Теперь можно подробно изучить контакты, и при необходимости произвести ремонт. Если же вы знаете, что из строя вышли основные компоненты (блок управления, мотор), то нужно провести замену. Установка нового устройства проходит в обратной последовательности. Ремонт своими руками завершен.

Усилители рулевого управления, в случае с легковыми автомобилями, повышают комфортабельность вождения, на грузовиках же без них и вовсе не обойтись, поскольку управлять авто без такого оборудования очень затруднительно. Изначально на машинах использовался усилитель гидравлического типа (ГУР), в котором основную работу выполняла жидкость, находящаяся под давлением.

ГУР получил достаточно широкое распространение и до сих пор используется как на легковушках, так и на специализированной технике. Но у этого типа усилителя рулевого управления появился конкурент, причем достаточно серьезный — электрический усилитель (аббр. ЭУР, ЭУРУ).
