Свечи бывают разные: классификация автомобильных сз

Выбираем свечи зажигания

Покупают эти составляющие бензинового двигателя в соответствии с типом двигателя, а также руководствуясь указаниям маркировки на самом устройстве. Автолюбителям стоит приглядеться к такому качественному товару, как наиболее совершенные свечи зажигания для автоспорта. Особенно это относиться к любителям «агрессивного» управления автомобилем. А автомобилю, имеющему V-образный и форсированный тип двигателя, нужны платиновые или иридиевые. Они, конечно, стоят дорого, но отличаются надежностью и долговечностью. Если вам не по карману покупка платиновых свечей зажигания, неплохой вариант использовать имеющие серебряный центральный электрод.

Неопытному водителю не стоит самостоятельно их менять. Такая работа требует внимательности и максимальной аккуратности. Немаловажный момент – сделать правильную затяжку при установке свечей зажигания, потому правильнее доверить эту работу профессионалам, это — гарантия отличного результата.

Проголосуйте, понравилась ли вам статья?

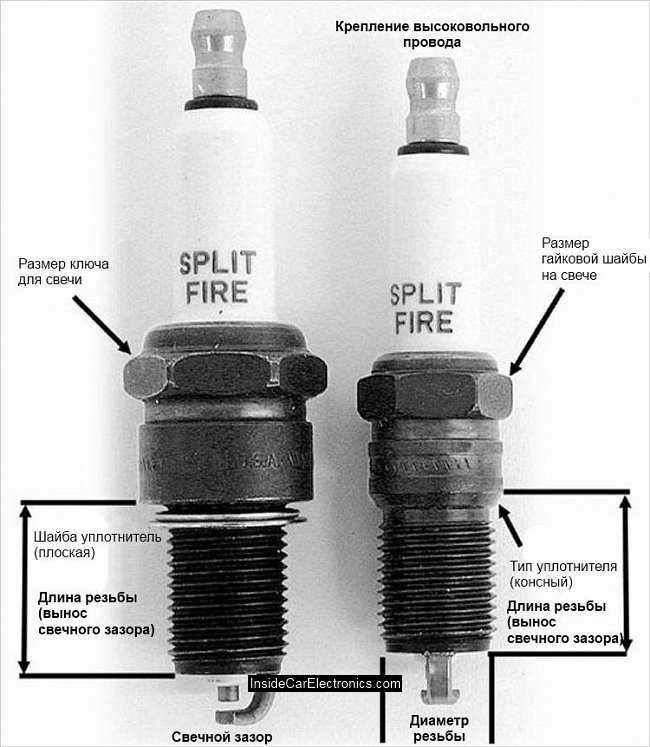

Размеры свечей

Совместимость СЗ зависит не столько от их типа и количества электродов, сколько от геометрических размеров различных её частей (диаметр резьбы, размер части под ключ-шестигранник, длина резьбовой части).

Классификация свечей зажигания по типу резьбы:

• М10х1 (изделия для мототехники с 2-тактными одноцилиндровыми двигателями – скутеры, мотоциклы, лодки, газонокосилки)
• М12х1.25 – свечи с таким типом резьбы применяются в мотоциклах;
• М14х1.25 – СЗ старого образца (тип «А»), используются на возрастных авто;
• М18х1.5 – так называемые тракторные свечи, тип «М», относятся к изделиям, совместимым со старым американским стандартом. Подходят для ряда машин советских времён (ГАЗ-51, «Победа» М-20, ГАЗ-69).

Классификация по длине резьбовой части:

• 12 мм. – свечи для мотоциклов и советских авто «дожигулёвской эры»;
• 19 мм. – современный стандарт;
• 25 мм. – СЗ для двигателей премиум-класса (форсированных, спортивного типа).

По размеру части под шестигранный свечной ключ:

• 24 мм. – такой размер имеют свечи «М8»;
• 22 мм. – свечи зажигания «A10»/«A11», соответствуют ГOCTу 2043-054;
• 20.8 мм. – старый европейский стандарт (двигатели с двумя клапанными на цилиндр, выпускались до середины 70-х годов прошлого столетия);
• 19 мм. – свечи для некоторых моделей мотоциклов;
• 16/14 мм. – размер для современных СЗ.

Проверка работоспособности мультиметром

Большинство автолюбителей считают, что мультиметр предназначен для проверки элементов зажигания и для того, чтобы узнать, нет ли внутри нее обрыва. Каким образом это можно сделать и как мультиметром проверить свечу зажигания? Никак, поскольку данный прибор может определить наличие короткого замыкания внутри детали.

Как проверить исправность свечи зажигания? Аппарат достаточно прост в использовании. Для проверки работоспособности свечи необходимо накинуть провода от мультиметра на свечу зажигания. Результатом данных действий должно стать появление искры.

Аппарат способствует быстрому нахождению проблемы, поскольку проводит измерение сопротивления и сравнение его с допустимым. Если сопротивление не соответствует требуемому, значит, провода необходимо заменить.

Как выбрать подходящие свечи

Подбор правильного типа свечи зажигания — это очень важный момент. Ибо универсальных вариантов не бывает. Для каждой модели автомобиля присваиваются специальные виды. Именно такие должны устанавливаться в автомобиле. Наиболее точными источниками информации о том, какие продукты надо применять, служат инструкции по эксплуатации автомобилей, а также каталоги производителей.

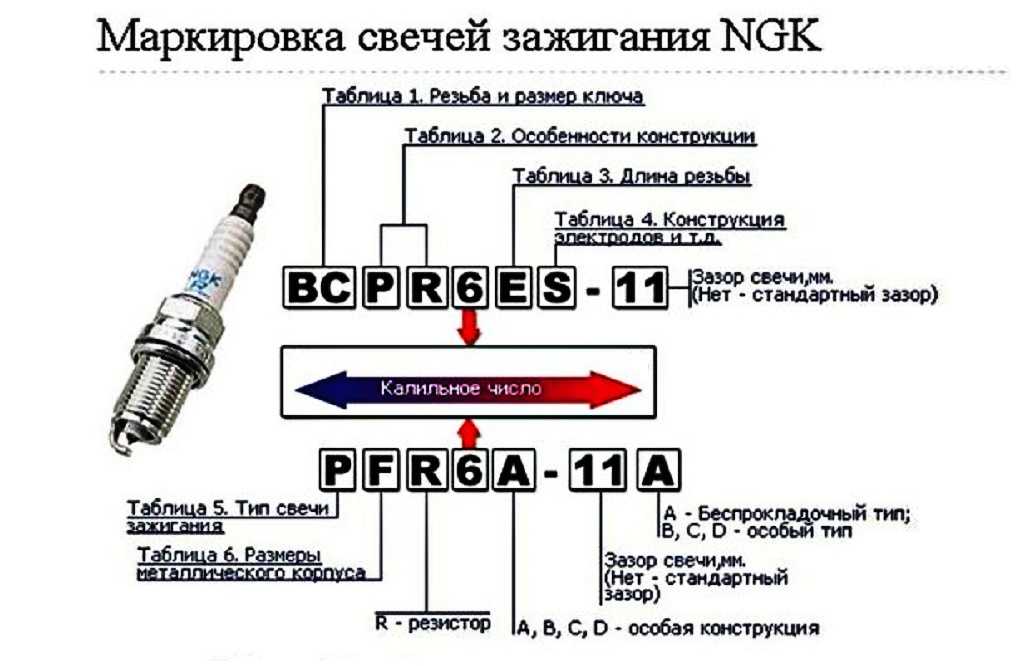

Отдельные компании имеют различные способы обозначения своих продуктов, поэтому перед покупкой лучше проконсультироваться с продавцом. В точках продаж продавцы с удовольствием посоветуют, какие типы можно применять для данной модели автомобиля и помогут сделать правильный выбор вида и производителя. В ассортименте представлены свечи в разных ценовых категориях, практически, всех производителей: Beru, Bosch, Denso, NGK.

Свечи зажигания могут отличаться друг от друга размером – формой резьбы, корпусом, стандартом исполнения, значением тепла и типом используемых электродов

Следует также обратить внимание на то, каким топливом питается ваш двигатель. Это может быть бензин, газ или дизельное топливо

Все эти параметры определяют правильный выбор.

В случае старых автомобилей, работающих на бензине, можно позволить себе выбрать самое дешевое решение — стандартные свечи. Также подойдут более дорогие и прочные иридиевые и платиновые варианты, которые используются в большинстве автомобилей после 2000 года выпуска. Если Ваш автомобиль питается газом, отличным выбором станет покупка типа, приспособленного к этому виду топлива.

Как правильно заменить свечи зажигания?

Эта процедура хоть и не относится к очень сложным, но ошибки при ней недопустимы. Поэтому расскажем, как заменить свечи зажигания, подробно, по пунктам:

1. Работа должна производиться только на полностью остывшем двигателе, поэтому не стоит приступать к процедуре раньше, чем через 3 часа после окончания поездки. В противном случае высок риск получения ожогов. Если нет возможности ждать столько времени, наденьте перчатки, хотя работать в них будет не очень удобно.
2. Чтобы упростить работу, воспользуйтесь мануалом для своего авто. В нем содержится вся необходимая информация о типе и месте расположения заменяемых элементов. Там же сказано о том, каким должен быть зазор на свечах зажигания. Данные о зазоре, кроме того, имеются на этикетке выбросов, которая закреплена под капотом транспортного средства. На некоторых современных изделиях его не должно быть вообще – уточнить это можно у консультанта при покупке или в справочнике.
3. Как проверить свечи зажигания и, при необходимости, подобрать новые, мы уже говорили выше. Для работы понадобится торцевой ключ, гнезда-удлинители для обеспечения доступа к углубленному элементу (вместо них можно воспользоваться поворотным соединением), а также розетки свечей, оснащенные прокладками.
4. Убедитесь, что зазор между электродами на новых свечах соответствует тому, который должен быть согласно инструкции (на разных изделиях он может колебаться в пределах 0,028 – 0, 06 дюйма). Если необходимо, отрегулируйте его с помощью проволочного калибра.
5. Инструменты, а также новые свечи должны располагаться в одном месте, чтобы в ходе процедуры что-нибудь не потерялось.
6. Запомните, как расположены на старых элементах распределительные кабели (бронепровода). Если перепутать их при надевании на новые изделия, это приведет к перебоям в работе силового агрегата. Восстановить порядок соединения по памяти или наугад, особенно на 8-цилиндровых ДВС, чрезвычайно тяжело, придется потерять значительное время на поиск информации в справочнике или обращаться к специалисту. Лучше всего промаркировать бронепровода разноцветной изолентой так, чтобы было сразу ясно, к какому гнезду относится каждый проводник.
7. Снимите кабели со старых свечей. При этом необходимо тянуть за крышки проводников, чтобы случайно не повредить токоведущие жилы.
8. Посредством специальной небольшой щеточки или баллона со сжатым воздухом удалите весь мусор, который находится вокруг свечи.
9. С помощью торцевого ключа выверните поочередно все старые свечи и замените их новыми. Не переусердствуйте при затяжке новых элементов, чтобы не сорвать резьбу – достаточно плотно закрутить их пальцами и дотянуть ключом на 1/16 оборота.
10. Наденьте бронепровода на новые элементы в нужном порядке.
11. Уберите весь инструментарий из подкапотного пространства.

После этого капот можно закрыть и запустить мотор, чтобы убедиться в правильной его работе. На этом процедуру замены свечей можно считать оконченной.

Многообразие свечей зажигания

Классификация свечей зажигания очень многогранна. Их различают по калильному числу, о котором мы уже упоминали. Также детали классифицируют по типу разряда, количеству электродов и материалу изготовления.

В нашей статье выбор свечей для двигателя ограничим искровыми моделями. Калильные свечи в автомобильных моторах приносят больше вреда, чем пользы. Исключение – модели транспорта с удаленным управлением.

По количеству электродов и структуре

Свечи делятся по категориям в зависимости количества электродов. Традиционно их два или больше, один из которых – центральный.

Одноэлектродные

Простейшие бюджетные свечи зажигания. Их конструкция очень проста: белый стакан с резьбой внутри корпуса. И хотя их называют одноэлектродными, на самом деле в создании искры участвуют два небольших электрода по 2,5 миллиметра каждый – центральный и боковой. Однако срок годности деталей ограничен.

Многоэлектродные

Здесь уже 3 или 4 боковых электрода. С одной стороны, это усложняет выработку искры зажигания, но срок их службы увеличился – электроды выходили из строя поочередно.

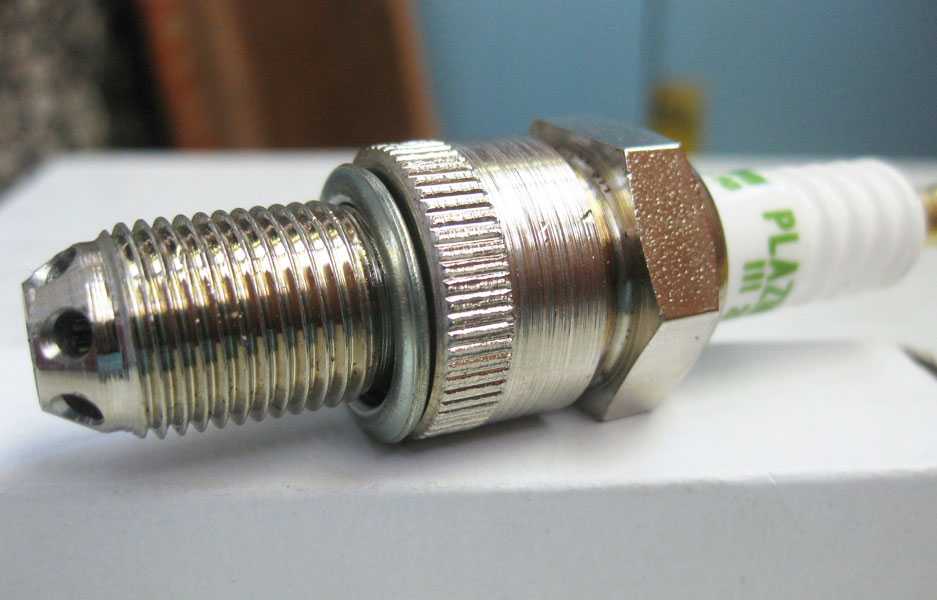

Плазменно-форкамерные

Активно внедряются с 1990-х годов. Принцип работы форкамерной свечи заключается в подаче импульса между электродами. В итоге образуется пробойный выталкиватель плазменного сгустка. Он-то и поджигает смесь топлива и воздуха, направляя его в камеру двигателя. Эти свечи оставили далеко позади многоэлектродные свечи аналоги по мощности поджига.

По материалу электрода

Теперь рассмотрим классификацию электродов, которые ставят на свечи зажигания. От этого зависит работоспособность и сфера эксплуатации.

Медные и никелевые

Рабочий электрод диаметром 2,5 миллиметров выполнен из никелевого сплава. Он мягче, чем другие металлы, поэтому быстрее изнашиваются. Тем не менее такие свечи подходят для двигателей старых автомобилей, где требуется меньшее напряжение искры. Для современных моделей такой силы поджига мало.

Платиновые

Благородные свечи появились в результате изысканий автомобилестроителей. У свеч предыдущего поколения была проблема – металлические тонкие электроды не выдерживали высокого напряжения мощной искры. Чтобы не терять в мощности разряда, пришлось искать выход. Сначала в автоспорте, а затем и в обычной компоновке появились свечи с электродами из благородного металла. Платина — тугоплавкая, устойчива к высоким нагрузкам, что сделало решающий аргумент в её пользу.

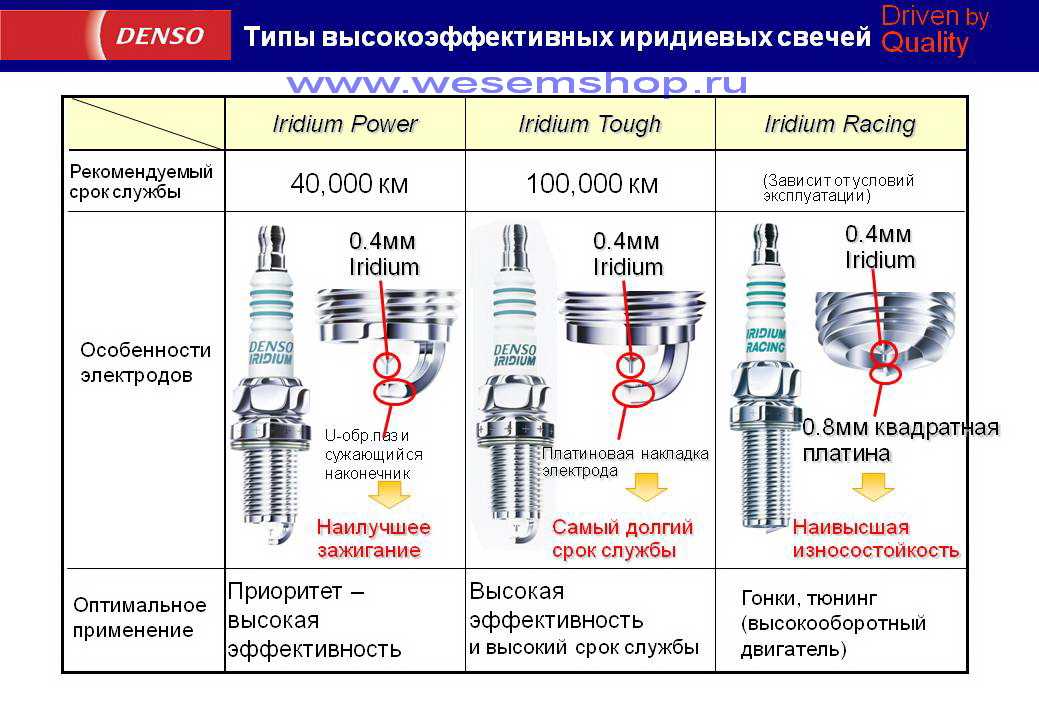

Иридиевые

Альтернативой стал иридий. И пусть этот материал лишён благородства, зато он твёрдый и устойчив к экстремальным условиям. Свечи с электродами из элемента Ir и Pt в цене не отличаются.

Как поменять свечи

• Перед заменой свечей зажигания внимательно изучите руководство по эксплуатации вашего автомобиля, уточните количество и расположение свечей на двигателе, размер искрового зазора, размер свечного ключа.
• Замену свечей осуществляют на холодном двигателе, для этого ему дают остыть в течение 2-3 часов. Замена свечей на неостывшем двигателе может привести к ожогам и повреждению резьбы в головке блока цилиндров.
• Замену свечей лучше производить по одной, чтобы не перепутать свечные провода между собой. Если вы выкручиваете все свечи сразу, то сначала лучше пометить свечные провода маркером или стикерами.
• Снимите индивидуальную катушку зажигания или высоковольтный провод со свечи.
• Очистите область вокруг свечи сжатым воздухом или щеткой, чтобы избежать попадания грязи и мусора в цилиндр.
• Для замены свечей зажигания потребуется свечной ключ соответствующего размера, вороток и удлинитель к нему. Удобно использовать свечной ключ с внутренней резиновой втулкой или магнитом, которые фиксируют свечу внутри ключа и не дают ей упасть во время извлечения или установки.

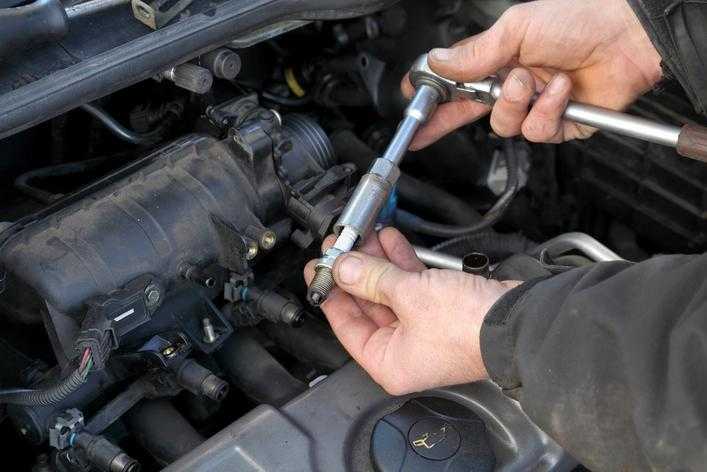

Вденьте свечной ключ и выверните свечу, сделав несколько оборотов против часовой стрелки. Извлеките свечу, проверьте наличие уплотнительного кольца на цоколе свечи, чтобы оно не осталось внутри свечного колодца.
Иногда при выкручивании прикипевшей свечи, она ломается и нижняя ее часть остается внутри свечного колодца. Для извлечения сломанной свечи в автосервисах имеется специальный набор ключей экстракторов. Сломанную свечу обильно поливают смазкой WD-40, закрепляют экстрактор на динамометрический ключ и неспешно, без резких движений и не прилагая чрезмерных усилий проворачивают экстрактором сломанную свечу. Скрип и треск свидетельствуют о том, что свеча начала выкручиваться. После извлечения сломанной свечи проверяют целостность резьбы

При повреждении резьбы приходится нарезать новую резьбу под вкладыш‐переходник.
После выкручивания свечи, осмотрите ее состояние, обратите внимание на наличие и цвет нагара, целостность изолятора и электродов.
Проверьте, чтобы на новой свече было установлено уплотнительное кольцо. Уплотнительное кольцо свечи зажигания обеспечивает герметичность между свечой и головкой блока цилиндров, отводит тепло, компенсирует различные характеристики металла свечи и головки блока.

• Сравните величину искрового зазора, указанную в руководстве по эксплуатации автомобиля, с величиной искрового зазора, указанную на упаковке свечи. При необходимости измерьте искровой зазор свечи и отрегулируйте расстояние между центральным и боковым электродом.
• Вставьте новую свечу в свечной ключ и закрутите свечу, без усилий, не затягивая.
• Правильную затяжку свечи можно произвести только с помощью динамометрического ключа. Недотянутая свеча может привести к потере компрессии, перегреву, последующему разрушению свечи из-за вибрации. Перетянутая свеча может привести к повреждению резьбы, разрушению уплотнительного кольца, перегреву и последующему разрушению самой свечи. Усилие затяжки свечей должно быт указано на их упаковке, обычно оно составляет 30-45 Нм для свечей с плоским уплотнительным кольцом и 20-25 Нм для свечей с коническим уплотнительным кольцом. Необходимое для затяжки усилие выставляют на динамометрическом ключе и затягивают свечу до щелчка, который издаст ключ.

• При отсутствии динамометрического ключа следует руководствоваться следующими рекомендациями: новые свечи с плоским уплотнительным кольцом дотягивают на 90 градусов, старые свечи с плоским уплотнительным кольцом дотягивают на 30 градусов, новые свечи с коническим уплотнительным кольцом дотягивают на 15 градусов.
• Не стоит прилагать излишнее усилие, если свеча при вкручивании идет очень туго, это может привести к повреждению резьбы. Выверните свечу и осмотрите резьбу в свечном колодце, при необходимости поправьте резьбу метчиком соответствующего размера.
• После заворачивания свечей, установите на место индивидуальные катушки зажигания или высоковольтные провода, при установке внимательно осмотрите их на предмет повреждений.
• После установки индивидуальных катушек зажигания или высоковольтных проводов, запустите двигатель, для проверки его нормальной работы.

Советы и рекомендации

Если новые свечи зажигания после установки быстро изменили цвет, обросли нагаром и снова стали причиной сбоев в работе мотора, тогда возможны следующие варианты:

• свечи зажигания неправильно подобраны;

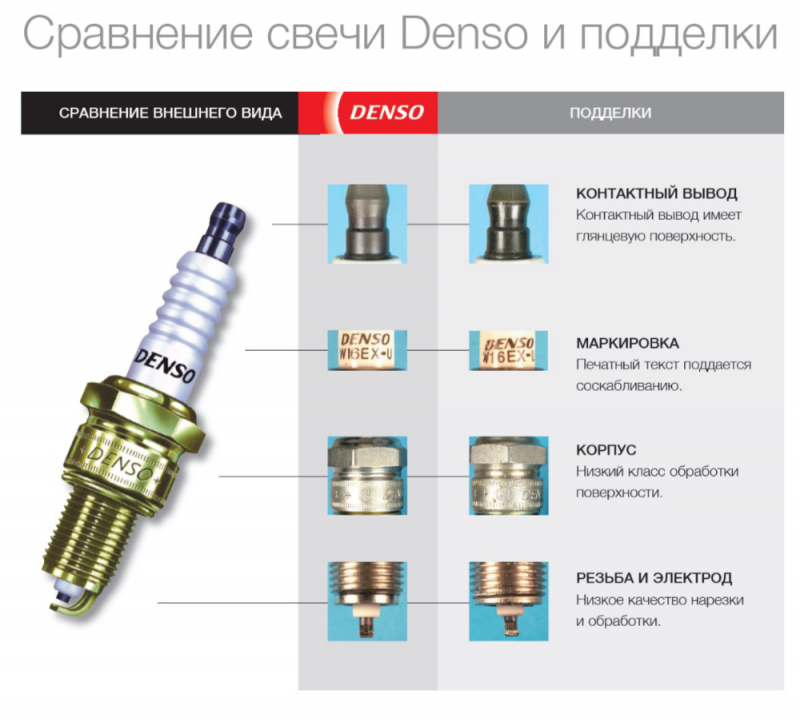

• приобретено поддельное или бракованное изделие;
• мотор эксплуатируется на бензине или масле низкого качества;
• имеются неисправности двигателя, которые быстро выводят новые свечи из строя;

Напоследок еще раз добавим, что свечи зажигания, а также свечные высоковольтные провода являются «расходником», то есть их нужно полностью менять с определенной периодичностью. Если в двигателе ранее была неисправность, которая параллельно выводила из строя свечи, то после устранения такой поломки мотора рекомендуется также заменить и комплект свечей зажигания.

ОШИБКА #4 Иридиевые или обычные

Про это у меня уже была статья, переходим и смотрим.

Сразу хочу отметить обычные свечи – это зачастую имеющие электроды из обычных металлов, как я говорил в первом пункте из никеля (с примесями), он очень часто используется в производстве

Так стоит ли переплачивать за иридий или платину?

Как я писал сверху иногда стоит, а иногда нет!

Иридиевые свечи прекрасно работают при высокой степени сжатия (искра остается стабильной). Например, для мотора SKYACTIV от МАЗДА, или для нового G4KN от новой KIA K5 они просто прописаны, потому как у них степень сжатия 13 и 14. Обычный никель, скорее всего будет работать неустойчиво, поэтому при высоких оборотах (когда достигается максимальная степень сжатия) вы не получите нужной тяги

НО какой-то сверх экономии и мощности от них ждать не стоит. Да пуск немного лучше. НО экономия топлива на уровне погрешности, так же и с прибавлением мощности. НИ о каких 5 или даже 10% в прибавление мощности и экономия топлива не может быть и речи, это все не правда.

В итоге, если нужен чуть более лучший запуск в мороз, хотите ездить на них 150 000 км пробега без замены (а иногда это актуально, особенно на СУБАРУ, там свечи сложно снять), если нужна стабильная работа мотора при высоких оборотах (особенно при высокой степени сжатия) — однозначно нужно ставить иридиевые свечи. Во всех остальных случаях можно брать обычный никель, ну и менять чуть чаще.

Топ-10 лучших свечей зажигания

Как в любых других рейтингах, распределение позиций в ТОП-10 зависит от того, кто его составлял. Эффективней составить свой собственный рейтинг на основе использования продукции тех или иных брендов. Кроме того, обычно производитель указывает – с какими производителя автомобилей он сотрудничает.

Так, свечи Bosch стоят во всех авто Тойота и ряда других гигантов мирового автопрома. NGK работает с Вольво и BMW. Champion поставляет продукцию для Suzuki и Volvo. Brisk – для Ауди, Opel и т.д.

Кроме того, разные бренды выпускают свечи разных типов. Поэтому в случае 4-электродных свечей производитель может оказаться на первом месте, а в рейтинге 2-электродных – на пятом.

Тем не менее, можно составить условный рейтинг брендов за 2018 год, позиции в котором распределятся на основе данных, опубликованных в Интернет.

Определение неисправностей двигателя по нагару на свечах зажигания

Почему появляется нагар на свечах?

Нагар на свечах зажигания появляется в любом случае – выступающая в камеру сгорания часть свечи подвержена колоссальным тепловым и механическим перегрузкам, а также воздействию агрессивной среды. Поэтому металл электродов и поверхность теплового конуса изолятора постепенно покрываются налетом толщина и цвет которого зависят от многих факторов, основными из которых являются:

• соответствие тепловой характеристики свечи зажигания типу двигателя;
• качество используемого топлива в системе питания;
• качественный состав горючей смеси;
• состояние отдельных деталей и узлов цилиндропоршневой и клапанной группы;
• оптимальная работа системы зажигания и правильность установки опережения зажигания;
• исправность ЭСУД – электронной системы управления работой двигателя (для инжекторных двигателей);
• качество используемого моторного масла;
• исправность свечи зажигания.

Свеча зажигания, длительно работающая в номинальном режиме, соответствующем ее тепловой характеристике, имеет нагар желто-коричневого цвета небольшой толщины. Такой нагар или налет свидетельствует о нормальной работе двигателя и его систем. Если же нагар на электродах свечи и тепловом конусе изолятора имеет черный, белый или красный оттенок или цвет – необходимо провести диагностирование двигателя и устранить выявленные неисправности.

Диагностирование двигателя по нагару на свечах

Свечи зажигания, вывернутые из двигателя, являются своеобразным индикатором, позволяющим оценить правильность работы и диагностировать неисправности механизмов двигателя и его систем, в особенности – систем питания и зажигания. Нагар, который всегда присутствует на электродах и тепловом конусе свечи зажигания, позволяет оперативно выявить неисправности и принять правильное решение по их устранению. При этом можно диагностировать не только работу двигателя в целом, но оценить техническое состояние каждого из цилиндров, а также сделать вывод о правильности выбора типа свечей зажигания для данного двигателя.

Если двигатель и его системы функционируют в нормальном режиме, электроды и тепловой конус свечей зажигания имеют нагар от светло-серого до светло-коричневого цвета. Любые другие цвета и оттенки нагара свидетельствует о неисправностях или нештатной работе механизмов или систем двигателя.

Ниже приведена таблица, в которой приведены возможные цвета нагара на элементах свечи, характеризующие те или иные неполадки в работе двигателя, а также рекомендации по устранению этих неполадок. Следует отметить, что для правильной оценки состояния двигателя по цвету нагара на электродах свечи зажигания, необходимо, чтобы двигатель достаточно долго поработал на всех режимах. И лишь после этого свечи можно вывернуть и тщательно изучить налет на электродах и тепловом конусе.

Добро пожаловать! Свечи зажигания – они отвечают за воспламенение рабочей смеси и если их убрать, то двигатель просто не заведётся, но кроме этого благодаря свечам так же можно определить состояние двигателя без его разборки, конечно полностью все неисправности вы не выявите в двигателе, но всё же приблизительно понять где поломка при помощи осмотра свечей зажигания можно.

Примечание! Для того чтобы их осмотреть, запаситесь специальным свечным ключом которым вы и будете выкручивать свечи, кроме этого нужен будет небольших размеров гаечный ключ (Он нужен для того чтобы скинуть клемму с аккумулятора) и понадобится тряпка которой руки можно будет протереть после осмотра!

Где находятся свечи зажигания? В зависимости от количества сколько клапанов местонахождение свечей и можно будет узнать, вот к примеру если брать 8-ми клапанные движки, то в них свечи вкручены в боковую часть и идут в цилиндры, на все четыре свечи так же одеваются броне провода (Местонахождение свечей и броне проводов которые к ним подсоединены, вы можете увидеть на фото ниже), которые и дают ту самую искру на свечу и двигатель у автомобиля тем самым начинает работать.

Примечание! В том случае если у вас не 8-ми клапанный двигатель а 16-ти клапанный, то свечи в нём уже находятся немного в другом месте, а именно они так же ввернуты в цилиндры, но только не с боковой части а под прямым углом, кроме этого на свечи уже идут отдельно четыре модуля зажигания (Модули указаны стрелками на фото ниже, соответственно под модулями находятся сами свечи), а не один большой как это было на 8-ми клапанном движке!

Как часто нужно менять свечи зажигания в автомобиле?

Свечи зажигания в номенклатуре запчастей относятся к расходным материалам. Это и понятно: их ресурс ограничивается производителем и находится в диапазоне от 15-30 тыс. километров (для стандартных никелевых свечей) до 100 и более тысяч (для иридиевых свечей).

Рекомендованное автопроизводителем использование дорогих свечей с более высокими показателями долговечности иногда обусловлено конструкцией автомобиля: для их замены необходимо совершить достаточно трудоёмкие операции, требующие к тому же квалификации (например, оппозитные двигатели Subaru или двигатель Chevrolet Captiva).

В модельном ряде Opel и Ford бензиновые двигатели особенно чувствительны к длительным пропускам зажигания при выходе из строя хотя бы одной свечи, что может привести к поломке дорогостоящего блока зажигания. Поэтому интервал их замены в таких моделях не должен превышать более 20–30 тыс. км.

На двигателях, использующих в качестве топлива природный газ, интервал замены сокращается до 10 тыс. км пробега: температура сгорания газа выше и свечи зажигания подвергаются большим температурным нагрузкам, чем в бензиновых двигателях.
