Больше электродов
Еще одним способом повышения ресурса свечей стало увеличение количества боковых электродов. То есть искра «сама выбирает» межэлектродный промежуток с наилучшими для нее условиями.
В таких свечах у центрального электрода более развитая боковая поверхность и несколько межэлектродных зазоров, работающих попеременно. Поэтому негативное влияние эрозии многократно уменьшается.
Предельный вариант многоэлектродной свечи – так называемая свеча с блуждающей искрой, где роль бокового электрода выполняет бортик в форме кольца на торце резьбового корпуса. Соответственно межэлектродный зазор представляет собой кольцевую щель, в которой искра «гуляет по кругу» самым произвольным образом.
Сделать свечу такой конструкции «горячей» проблематично – сплошной кольцевой электрод экранирует юбку изолятора от раскаленных продуктов сгорания. Не случайно она чаще применяется в спортивных моторах.
У многоэлектродных свечей, в общем-то, всего один «недостаток» – невозможно регулировать величины зазоров (как это делается на стандартных двухэлектродных). Но, по большому счету, и недостатком-то назвать это нельзя. Проще заменить свечи на новые…
Диагностика неисправностей
Первый шаг, при наличии диагностического оборудования, чтение кодов ошибок.

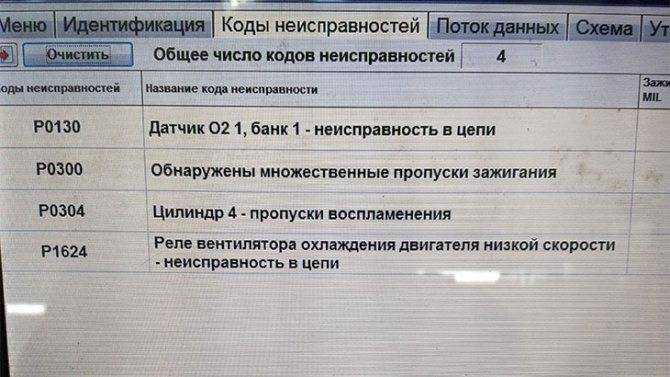

Ошибки на мониторе сканера
Получили подсказку от сканера, на картинке это ошибки Р300 и Р304. Проверяем свечи.
Проверка свечей зажигания в тестере
Высоковольтные провода, катушки.
Проверка высоковольтных проводов
Диагностика это самый сложный момент, если ремонтировать самостоятельно. Нужны инструменты, диагностическое оборудование. Для чтения ошибок, данных, в урезанном варианте, можно использовать сканер ELM327 и смартфон. Минимальная подсказка будет. После ремонта, с помощью ELM327, ошибки вы сможете удалить. Это самый бюджетный вариант диагностического сканера и при понимании процесса работы двигателя с его помощью можно решить много проблем.Для проверки высоковольтных проводов нужен мультиметр, с возможностью измерять сопротивление до 20 Ком. Для проверки свечей — тестер свечей. Этот инструмент достаточно дорог и даже не в каждом сервисе он имеется.
Ещё один вариант обратится к специалисту
Инструкция по выкручиванию
Динамометрический ключ — для демонтажа СЗ
Итак, если вы решили открутить свечу или произвести восстановление резьбового элемента, то вам поможет инструкция по демонтажу СЗ.
Как выкрутить свечу, чтобы не допустить ошибок, и что делать с открученной СЗ:
- Демонтаж устройство с сорванной резьбой начинается со снятия высоковольтного кабеля и отключения контактов. Не нужно торопиться, необходимо быть наиболее внимательным. После снятия производится очистка места установки СЗ при помощи компрессора, это позволит удалить весь мусор и остатки устройства. Поэтому процедура очистки резьбы может занять какое-то время.
- После этого вам потребуется взять специальный динамометрический ключ, с его помощью можно регулировать прикладную силу. Если свеча не рабочая и сломана, то другой инструмент использовать не получится, поскольку только этот ключ сможет войти в колодец СЗ. На практике поломка устройства обычно происходит на верхней стороне воспламенительного компонента, представляющей собой ребристый изолятор.
- Используя ключ, не торопясь, необходимо выкрутить вышедшую из строя СЗ. Сама головка и вороток ключа вместе с удлинителем должны быть установлены точно по оси устройства. Выкручивайте устройство плавно, не прикладывая особых усилий. Если вы не будете соблюдать эти рекомендации, это может привести к срыву резьбы, что чревато новыми проблемами.
- В ходе демонтажа СЗ необходимо прислушиваться к звукам, поскольку они могут сказать многое. Если, к примеру, вы услышите при выкручивании скрежет, то это свидетельствует о том, что с СЗ все нормально и она постепенно извлекается. Если после поворота СЗ сопротивление не стало снижаться, вероятнее всего, металлическая часть конструкции уже начала плавиться. В данном случае вращение может привести к тому, что резьба будет сорвана.
- После этого в гнездо СЗ необходимо залить растворитель — это вещество позволит промыть резьбу и будет способствовать более простому выкручиванию. Подождите несколько минут после залива вещества, после чего плавно и без резких движений можно попытаться выкрутить СЗ до конца.
Как продлить срок службы свечей.
Для того что бы продлить срок службы свечей накаливания и зажигания самое главное, периодически контролировать их состояние.
Обслуживание свечей зажигания бензиновых двигателей сводится к периодическому осмотру, очистке и контролю зазоров между электродами. Очищать свечи от нагара лучше всего с помощью специального приспособления с мягкой металлической щеткой. Если механическая очистка не помогает, то можно замочить свечи в растворе ацетата аммония, предварительно обезжирив их с помощью бензина. После замачивания свечу легко очистить тканью. Но необходимость применения химического способа очистки является поводом задуматься об исправности двигателя.
Какие зазоры должны быть у свечей, каждому двигателю необходимы свечи со своим зазором между боковым и центральным электродами. Его величина может быть указана в маркировке свечи. Зазор между электродами замеряют специальным щупом круглого сечения — плоский щуп не годится. Регулируют расстояние между электродами подгибанием бокового.
Свечи накаливания дизельных двигателей обслуживания, как правило, не требуют. Система самодиагностики сама сообщит водителю об их неисправности. Кроме того, из-за особенностей конструкции всегда есть риск обломить свечу при выворачивании, поэтому часто снимать и устанавливать их не рекомендуется.
Форкамерные свечи и двигатель
Эти свечи также из разряда очередного чуда (которое притянуто за уши).
ФОРКАМЕРНЫЙ ДВИГАТЕЛЬ: Все дело в том, что раньше существовали так называемые форкамерные двигатели (например, на ВОЛГУ – 3102 ставился такой мотор ЗМЗ – 4022.10)
КОНСТРУКЦИЯ: Постараюсь простыми словами, для общего понимания (очень подробно будет в видео).
Смотрите в таком моторе, есть как бы две камеры в цилиндре. Первая это обычная полость цилиндра, вторая – это полость для свечи (то есть свеча находится, не в цилиндре, а в своей отдельной камере, посмотрите рисунок).
Как видно, что полость сделана в виде сопла.
Как происходит воспламенение? НА также сжатия, когда воздушно-топливная смесь идет вверх, часть попадает в форкамеру, далее там поджигается свечей. В ней образуется большой фронт пламени (похож на сопло ракеты), которое выплескивается в основную полость цилиндра.
ОДНАКО ЕСТЬ РЯД ПРОБЛЕМ:
- Технологически такие двигатели сложны. Производство стоит дороже.
- Форкамера должна быть выполнена из прочных материалов, иначе она может разрушиться (что часто и происходило)
Именно по этим причинам часть производителей отказалась от их производства.
ФОРКАМЕРНЫЕ СВЕЧИ: Это уже новая разработка. Производители совмещают камеру и сопло в свече.
У нее нет бокового электрода (только цилиндр, который поднимается вверх), есть и центральный электрод. В цилиндре просверлены три или более отверстий, которые нужны для захода воздушно-топливной смеси. Вот фото.
По мнению разработчиков, такая свеча должна работать именно как форкамера, из центра должен выходить фронт пламени, который будет поджигать всю остальную смесь. Но чуда не случилось, такие свечи по эффективности работают как обычные, а в некоторых тестах они уступали иридиевым вариантам.
НО! Одно время эти свечи были сильно разрекламированы! Народ увидел в них отверстия и пошел сверлить похожие в обычных вариантах, якобы увидев улучшения. Но так ли это на самом деле?
Основные понятия
Резьбовая часть СЗ
В зависимости от типа мотора и марки автомобиля определяется, какой должен быть размер и резьба свечи зажигания для обеспечения нормальных эксплуатационных условий для автодвигателя. Габаритно – присоединительными параметрами указанных изделий принято считать:
- относительно резьбы — это диаметр и шаг;
- габариты резьбового соединения и вкручиваемой части;
- параметры шестигранника «под ключ».
Монтаж свечей, не отвечающих характеристикам мотора, может привести к таким неприятным последствиям:
- Если неправильно подобран диаметр и шаг резьбового соединения, то СЗ просто не вкрутится.
- При слишком короткой длине вкручиваемой части, СЗ не даст возможность разместиться свечным контактам правильно внутри камеры сгорания. Это спровоцирует нестабильную работу силового агрегата. Продолжительное использование слишком коротких изделий приведет к засорению свободного пространства отверстия для установки свечи, впоследствии монтаж свечи с нормальными размерами будет затруднен.
- Чрезмерно длинная СЗ становится преградой во время перемещения поршня либо клапанов — это чревато серьезной поломкой автодвигателя. Плюс часть СЗ, выпирающая в камеру сгорания покроется нагаром. При ее выкручивании есть большая вероятность повредить гнездо для установки СЗ.
Заводы – изготовители СЗ для подведения охладительной рубашки поближе к свече увеличивают длину резьбового соединения, при этом они вынуждены:
- использовать очень качественное сырье для изготовления своей продукции;
- делать меньше свечной диаметр и параметры шестигранника «под ключ»;
- использовать для опоры площадку конической формы.
Увеличение размера резьбы свечи зажигания с использованием опорной поверхности конической формы дает возможность максимально близко приблизить рубашку охлаждения к СЗ. Изменить калильное число СЗ позволяет длина теплового конуса изолятора. Увеличение указанного параметра способствует снижению калильного числа. При этом возрастает способность СЗ к самоочистке от нагарообразования, так как обдув теплового конуса изолятора становится лучше. Плюс снижается утечка электрического тока из-за лучшей изоляции центрального контакта от массы.
Подбор СЗ осуществляется с учетом рекомендаций изложенных в мануале к автомобилю. При отсутствии такой документации нужно выбирать свечи по каталогам производителей СЗ при этом учитывается:
- марка, год выпуска машины;
- марка и тип автодвигателя.
Выбрать подходящую для конкретного мотора продукцию по другим параметрам не удастся: нет единой системы маркировки СЗ.
Рекомендуем посмотреть видео о подборе СЗ:
Суть предлагаемой доработки
Обычная свеча зажигания состоит из 2 электродов, разделенных мощным керамическим изолятором. Центральный электрод представляет собой стальной стержень, один конец которого имеет резьбу для контактной гайки, второй является гладким цилиндром, находящимся в разрядной зоне. Другой электрод соединяется с корпусом свечи и в виде стержня прямоугольного сечения буквой Г подводится в зону искрообразования, располагаясь через воздушный зазор непосредственно над первым.
При работе такой свечи пламя, возникающее в результате разряда, расположено строго над центральным электродом. Искра имеет очень маленькую длину, ограниченную воздушным зазором между двумя электродами. Эффективный объем поджига смеси также «зажат» электродами. Предлагаемая доработка, «подсмотренная» в многоэлектродных конструкциях свечей зажигания спорткаров, позволит не только высвободить разряд, но и увеличить его длину, а, значит, и эффективный объем топлива в искровой зоне цилиндра.
Небольшие манипуляции со свечей помогут вам убедиться в том, что ваш мотор еще далеко не стар и может легко пускаться как в летний зной, так и в двадцатиградусный мороз суровой зимой. Отметим: после установки модернизированных свечей ощутимо снижается расход топлива, что, по-видимому, связано с более полным сгоранием последнего. Как ни странно, но срок эксплуатации таких свечек в результате доработки несколько увеличивается.
Резьба на СЗ и ее восстановление с помощью футорки
Футорка представляет собой специальный соединитель, в котором внутренняя резьба переходит в наружную с большим размером. Такие соединители по своему типу, конструкции и материалу могут быть разными — бронзовыми, металлическими, медными и другими. В данном случае наибольшую роль играет прочность металла (автор видео — канал Всё о ДВС,тюнинг,советы и обслуживание!).
Процедура восстановления резьбы на СЗ — достаточно сложная задача, которая должна производиться на демонтированной головке блока цилиндров. ГБЦ заранее следует установить на фрезерный или расточный станок, без этого никак, после этого отверстие СЗ необходимо рассверлить для удаления сорванной резьбы. Далее, осуществляется нарезание новой резьбы для монтажа свечки.
Есть несколько способов реализации этой задачи:
- Первый вариант достаточно надежный, однако он обойдется дороже. Специальные футорки с фланцем необходимо изготовить на токарном станке, обычно для этого используется бронза. Внутри конструкции производится нарезание резьбы, при этом следует учитывать один момент — если размер внутренней резьбы составляет М14, то размер внешней должен составить М18. Следует отметить, что в целом технология производства таких бронзовых устройств не позволит обеспечить максимальную прочность конструкции при более маленьком внешнем диаметре.
- Есть еще один вариант, но он не так надежный, как первый. Во-первых, потому что при вырезании резьбы и сверлении посадочного отверстия без демонтажа ГБЦ с силового агрегата, соосность старого и нового отверстий не будет обеспечена. Соответственно, в конечном итоге вы можете просто получить отверстие, не пригодное к ремонту. Во-вторых, без снятия головки блока вы вряд ли сможете избежать попадания продуктов отхода, в частности, стружки, в цилиндры и наиболее надежно закрепить саму вставку.
Рекомендации
Геометрические параметры СЗ должны соответствовать размерам свечного гнезда — это позволяет изделиям свободно вкручиваться без повреждения нарезки на гнезде либо свече. Прежде, чем отвинчивать свечи нужно очистить пространство вокруг нее от различных загрязнений, такие манипуляции позволят не повредить резьбовое соединение и не дать абразивным частицам проникнуть в цилиндр.
Вкручивать СЗ необходимо применяя динамометрический ключ, позволяющий не перетянуть изделие. Учтите: свечи имеют достаточно твердую стальную резьбу, а на головке блока цилиндров алюминиевая нарезка, она очень мягкая, ее легко повредить песком или другими абразивными элементами.
В случаях, когда на ГБЦ портится 3-4 витка резьбовой части, наблюдается неплотное ввинчивание СЗ. В результате этого происходит возгорание горючей смеси от раскаленного свечного центрального изолятора, автодвигатель начинает неровно работать, возникают непонятные рывки даже при выключенном зажигании. То — есть наблюдается калильное зажигание, возрастает возможность прогорания колец либо поршня, в итоге придется капиталить движок.
Такое зажигание возникает в основном по двум причинам:
- повреждение нарезки на ГБЦ;
- недотянуты свечи.
При этом на центральном электроде температура возрастает на 400С
Из вышесказанного вывод: важно не только правильно подобрать свечи исходя из инструкции по эксплуатации машины, но и грамотно установить их на посадочные места, не перетянув
NGK
При производстве свечей зажигания компания NGK Spark Plug широко применяет современные технологические ноу-хау. Например, свечи с игольчатыми напайками на боковых электродах. Тонкие электроды (и центральный, и боковой) позволяют несколько увеличить мощность мотора благодаря генерации более мощной искры. Для предотвращения износа на тонкие электроды делают напайки из иридия и платины. Такая технология, в частности, применяется в свечах зажигания NGK ILZKFR8A7S, специально разработанных для новых двигателей M270 концерна Mercedes-Benz. Кроме того, оснащение свечей направленными боковыми электродами обеспечивает надежное воспламенение при любых режимах эксплуатации мотора.
Кроме утончения электродов, широко используется новый тип узла соединения свечи с высоковольтным проводом: контактный терминал чашеобразного типа. Чашеобразная конструкция более компактна по сравнению со стандартной SAE. А удлинение изолятора свечи за счет использования чашеобразного терминала позволяет противостоять возможному поверхностному пробою.
Есть и другие интересные технические решения. Например, компания разработала технологию применения свечи зажигания в качестве датчика детонации. Величина ионного тока в момент искрообразования пропорциональна давлению в камере сгорания. И постоянно измеряя этот ток, можно иметь точную картину качества сгорания топлива в цилиндре. Такая свеча, в частности, уже работает на Lamborghini Aventador.
Есть в ассортименте NGK и свеча SIZFR6A6D, созданная для двигателей, которые могут работать как на бензине, так и на альтернативных видах топлива. Такая свеча отлично выдерживает повышенное давление, завихрения топливо-воздушной смеси, создаваемые турбонаддувом и нагнетателем, а также повышенную температуру сгорания топлива при работе на газе.
Сверлить или не сверлить?
Лично мне кажется это – НЕ РАБОТАЕТ! Ничего стоящего просверленное отверстие не приносит.
Нет, конечно первый эффект вы можете увидеть, действительно мотор будут пускаться немного лучше и работать приятнее. НО уже через 500 – 1000 км, эффект может пропасть. НО почему?
Просто потому что, когда вы сверлите отверстие, вы как бы убираете слой металла, зачищая его. ДА и если давите на верхний электрод, то зазор может уменьшиться. Вот это и дает временный эффект (будет тоже самое, если вы зачистите электроды наждачной бумагой – но делать этого нельзя, ибо износ увеличится в разы)
Также тепловая емкость металла свечи рассчитывается инженерами. И если вы просверлите отверстие в верхнем электроде, тогда он начнет больше перегреваться, тонкие стенки сгорят (расплавятся) и он может отвалиться.
А если кусочек попадет в цилиндры – здравствуй задиры, или вообще кольца может сломать. НЕ СТОИТ ОНО ТОГО. Причем это сплошь и рядом.
Сейчас подробное видео, смотрим.
НА этом заканчиваю, искренне ваш – АВТОБЛОГГЕР.
Зачем сверлят отверстие в юбке поршня
Когда говорится об отверстиях, то имеется ввиду несколько небольших дырочек в так называемой «юбке» поршня. Оказывается, истоки такой операции уходят в советскую эпоху, когда водители регулярно что-то изобретали и дорабатывали в своих гаражах. Итак, зачем же в поршнях сверлят эти отверстия?
Считается, что основной эффект от такого ноу-хау связан с тем, что в результате улучшается смазка их стенок. Впоследствии это приводит к меньшему образованию различных царапин и задиров. Одновременно происходит частичное снижение массы всей поршневой группы и, таким образом, удаётся улучшить работу силового агрегата.
Инструкция по выкручиванию
Динамометрический ключ — для демонтажа СЗ
Итак, если вы решили открутить свечу или произвести восстановление резьбового элемента, то вам поможет инструкция по демонтажу СЗ.
Как выкрутить свечу, чтобы не допустить ошибок, и что делать с открученной СЗ:
- Демонтаж устройство с сорванной резьбой начинается со снятия высоковольтного кабеля и отключения контактов. Не нужно торопиться, необходимо быть наиболее внимательным. После снятия производится очистка места установки СЗ при помощи компрессора, это позволит удалить весь мусор и остатки устройства. Поэтому процедура очистки резьбы может занять какое-то время.
- После этого вам потребуется взять специальный динамометрический ключ, с его помощью можно регулировать прикладную силу. Если свеча не рабочая и сломана, то другой инструмент использовать не получится, поскольку только этот ключ сможет войти в колодец СЗ. На практике поломка устройства обычно происходит на верхней стороне воспламенительного компонента, представляющей собой ребристый изолятор.
- Используя ключ, не торопясь, необходимо выкрутить вышедшую из строя СЗ. Сама головка и вороток ключа вместе с удлинителем должны быть установлены точно по оси устройства. Выкручивайте устройство плавно, не прикладывая особых усилий. Если вы не будете соблюдать эти рекомендации, это может привести к срыву резьбы, что чревато новыми проблемами.
- В ходе демонтажа СЗ необходимо прислушиваться к звукам, поскольку они могут сказать многое. Если, к примеру, вы услышите при выкручивании скрежет, то это свидетельствует о том, что с СЗ все нормально и она постепенно извлекается. Если после поворота СЗ сопротивление не стало снижаться, вероятнее всего, металлическая часть конструкции уже начала плавиться. В данном случае вращение может привести к тому, что резьба будет сорвана.
- После этого в гнездо СЗ необходимо залить растворитель — это вещество позволит промыть резьбу и будет способствовать более простому выкручиванию. Подождите несколько минут после залива вещества, после чего плавно и без резких движений можно попытаться выкрутить СЗ до конца.
Federal-Mogul
Ассортимент свечей зажигания известного бренда Champion (принадлежащего компании Federal-Mogul) пополнился новыми свечами Platinum и многоэлектродной Multi Ground.
Новые свечи зажигания Champion Bi-Hex с уменьшенным диаметром (M12) и увеличенной длиной резьбы созданы для более узких свечных колодцев двигателей семейства Prince, установленных в Citroёn, Peugeot, BMW и Mini. Эти свечи выдерживают такие же электрические и механические нагрузки, как и свечи со «стандартной» резьбой М14.
Для уточнения: Prince – кодовое название семейства современных автомобильных рядных 4-цилиндровых двигателей, разработанных совместно BMW и PSA Peugeot Citroеn. Это ряд компактных двигателей объемом 1,4–1,6 л с множеством функций, включая прямой впрыск бензина и регулируемые фазы газораспределения.
Многоэлектродные свечи Multi Ground благодаря своей конструкции (закрытая рабочая камера, профилированный центральный электрод, расположенный почти заподлицо с керамическим наконечником изолятора, и др.) имеют более длительный срок эксплуатации и высокую эффективность при холодном запуске.
Другой известный бренд компании – BERU, представил девять новых свечей зажигания, которые (вместе с шестью уже зарекомендовавшими себя свечами Ultra X), составляют теперь программу Ultra X Titan.
У свечей нового типа Ultra X Titan верхний электрод является однополюсным с Poly-V-формой (т.е. на поверхность электрода нанесены пять острых кромок, на которых попеременно появляется искра). Это означает низкое напряжение пробоя и пять возможных вариантов появления искры. В сочетании с никель-титановым сплавом высокой жаростойкости это обеспечивает длительную постоянную мощность системы зажигания при оптимальном использовании топлива. А также (в сочетании тонким платиновым центральным электродом) значительно увеличенный срок службы свечи.
Кроме того, в конструкции свечи предусмотрено коронное кольцо для целенаправленного предварительного разряда и последующего стабильного воспламенения, что предотвращает утечку между центральным электродом и электрической массой.
В статье использованы тексты эксперта «АБС-авто» Сергея Самохина
Михаил Смирнов
Вырвало свечу . Как доехать до гаража или СТО
Представим себе такую ситуацию, что вы не дома, пользуетесь автомобилем и вдруг тыщ. что то под капотом, после чего двигатель начинает работать не стабильно (начинает троить), на малых оборотах так и хочет заглохнуть, вы останавливаетесь и заглядываете под капотом, а там свеча висит на бронепроводе. Хотя у современных двигателей использующих катушку на каждую свечу, вы собственно ничего не увидите, то по звуку двигателя все равно можно догадаться, что один из цилиндров не работает. В общем не суть, может быть такая ситуация , а может вам друг менял свечи и излишне переусердствовал сорвал резьбу в колодце свечи.
И так, у вас есть автомобиль и не вкручиваемая свеча и при этом вам нужно ехать. Есть пара способов:
- Некоторые предлагают намотать на свечу проволоку 0.5-0.7 мм. имитирующую резьбу. такой способ позволит вам доехать до гаража или СТО, но помните, что ехать нужно аккуратно, на малых оборотах. Вечно кататься так не возможно, проволока довольно быстро прекратит работать и вылетит вместе со свечей.
- Ехать на оставшихся. Машина с количеством цилиндров 4 и более будет ехать и на 3-х свечах, но сильно потеряет в мощности и всю дорогу вам будет ее жалко (потому что слушать как троит твой ненаглядный конь, можно только с привычки, а если такого опыта нет, то будите ехать и лить слезы (шутка с долькой правды)). Если вы решили ехать как есть,в идеале вам бы отключить подачу топлива в цилиндр, на карбюраторных авто это сделать не возможно. а на инжекторных можно отсоединить провод от форсунки, но при этом возможно начнет ругаться компьютер.
- Вызвать авто эвакуатор или иную технику.
Рекомендации
Геометрические параметры СЗ должны соответствовать размерам свечного гнезда — это позволяет изделиям свободно вкручиваться без повреждения нарезки на гнезде либо свече. Прежде, чем отвинчивать свечи нужно очистить пространство вокруг нее от различных загрязнений, такие манипуляции позволят не повредить резьбовое соединение и не дать абразивным частицам проникнуть в цилиндр.
Вкручивать СЗ необходимо применяя динамометрический ключ, позволяющий не перетянуть изделие. Учтите: свечи имеют достаточно твердую стальную резьбу, а на головке блока цилиндров алюминиевая нарезка, она очень мягкая, ее легко повредить песком или другими абразивными элементами.
В случаях, когда на ГБЦ портится 3-4 витка резьбовой части, наблюдается неплотное ввинчивание СЗ. В результате этого происходит возгорание горючей смеси от раскаленного свечного центрального изолятора, автодвигатель начинает неровно работать, возникают непонятные рывки даже при выключенном зажигании. То — есть наблюдается калильное зажигание, возрастает возможность прогорания колец либо поршня, в итоге придется капиталить движок.
Такое зажигание возникает в основном по двум причинам:
- повреждение нарезки на ГБЦ;
- недотянуты свечи.
При этом на центральном электроде температура возрастает на 4000С
Из вышесказанного вывод: важно не только правильно подобрать свечи исходя из инструкции по эксплуатации машины, но и грамотно установить их на посадочные места, не перетянув
Термоэластичность
Этот термин обозначает широкий тепловой диапазон свечи. Что это такое? Разберемся подробнее…
Современные автомобильные двигатели с каждым годом становятся все мощнее, но при этом все меньше по размерам. А добиться этого возможно только одним путем: повышением давления в цилиндрах, а значит, и увеличением количества тепла, выделяемого при сгорании топливо-воздушной смеси.
Но тепловой режим свечи очень важен для исполнения ее основной, «зажигательной» функции. Он оптимален, если температура самой горячей ее части – кончика теплового конуса (юбки) изолятора, соседствующего с межэлектродным зазором, остается в пределах примерно от 450 до 800 °C.
Нижнюю границу этого диапазона (450 °C) называют «температурой самоочищения»: начиная с нее происходит активное выгорание с поверхности изолятора углеводородных отложений, т.е. изолятор очищается. При меньшей температуре нагар накапливается, образуется электропроводный слой, который шунтирует (закорачивает) искровой промежуток – и искрообразования не происходит.
Тепловую характеристику (калильное число) свечи оптимизируют, изменяя длину центрального электрода и теплового конуса изолятора
Если же температура превышает верхний порог оптимального теплового диапазона (800 °C), то резко возрастает интенсивность износа электродов свечи. Кроме того, возникает опасность преждевременного воспламенения смеси (так называемого «калильного зажигания») от раскаленного кончика изолятора, грозящего повреждением свечи и всего двигателя.
Электроды с наконечниками из
экзотических металлов прежде всего
увеличивают долговечность свечи
Поэтому температура кончика изолятора не должна выходить за указанные пределы на любых режимах работы мотора. Но с увеличением литровой мощности двигателей теплонапряженность камеры сгорания возрастала – и «удержать» температуру становилось все труднее.
Решением этой проблемы стало увеличение теплопроводности центрального электрода за счет создания биметаллического соединения (сталь-медь). Теплопроводность меди выше, чем у стали, и это позволило интенсивнее отводить тепло от юбки изолятора. Свеча с биметаллическим электродом быстро выходила на режим самоочищения и оставалась работоспособной в более широком диапазоне изменения тепловых режимов в камере сгорания – т.е. она стала термоэластичнее.

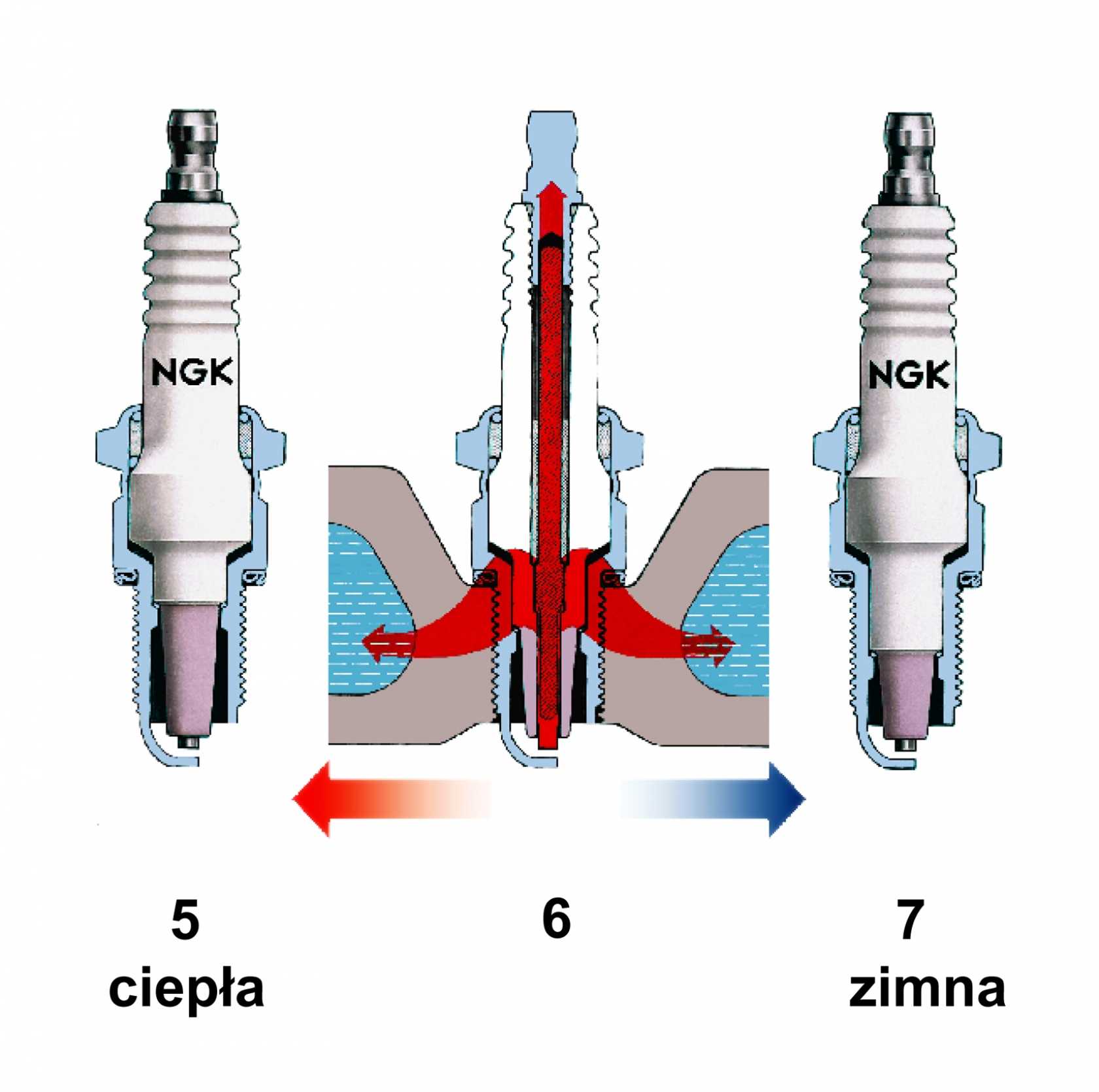

Способность свечи отводить тепло характеризуется калильным числом. Чем оно больше, тем выше теплопроводность свечи, тем ниже температура теплового конуса изолятора при равной температуре в камере сгорания – свеча более «холодная». И наоборот, чем меньше калильное число, тем «горячее» свеча.
Стоит отметить, что калильное число свечи зависит не только от теплопроводности центрального электрода. На него влияют также длина центрального электрода, площадь поверхности (высота) юбки изолятора, теплопроводность материала изолятора, вылет юбки относительно металлического корпуса.
Кстати, увеличение теплового диапазона свечей позволило существенно сократить их ассортимент.

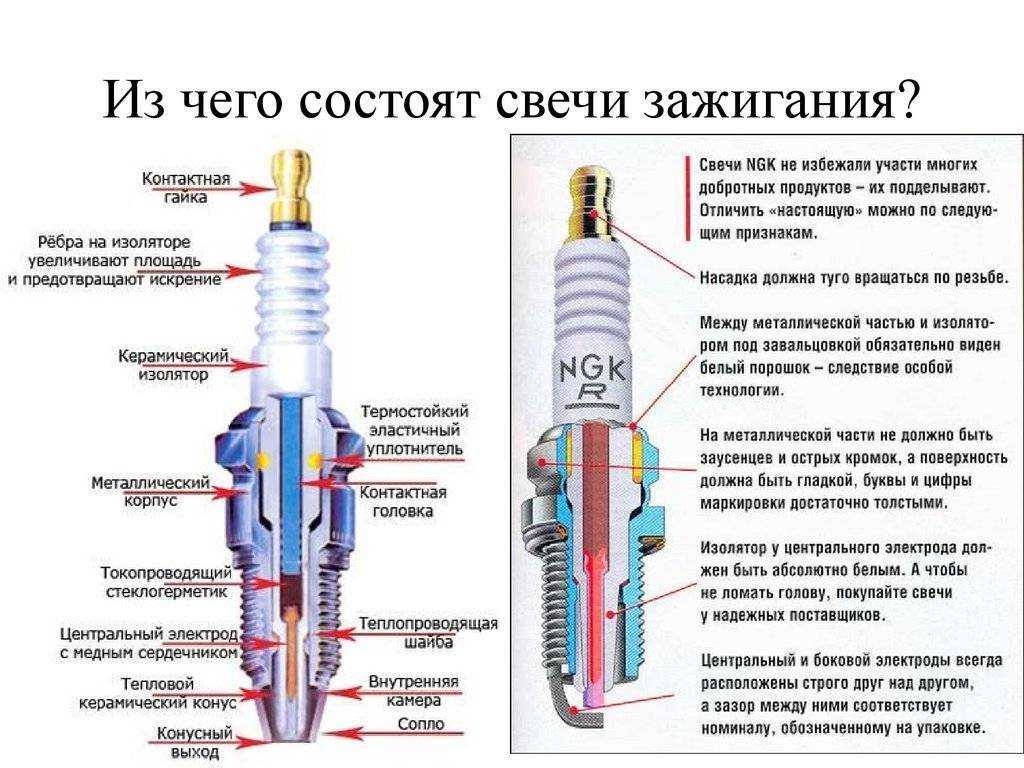

Корпус свечи зажигания
Металлический корпус предназначен для установки свечи в двигатель и обеспечивает герметичность соединения с изолятором. К его торцу приваривается боковой электрод, а в конструкциях с кольцевым искровым зазором корпус непосредственно выполняет функцию электрода «массы».
Корпус изготавливают штамповкой или точением из конструкционных малоуглеродистых сталей. Внутри корпуса имеется кольцевой выступ с конической поверхностью, на которую опирается изолятор. На цилиндрической части корпуса выполнена кольцевая проточка, так называемая термоосадочная канавка. В процессе сборки свечи верхний буртик корпуса завальцовывают на поясок изолятора. Затем его нагревают и осаживают на прессе, при этом термоосадочная канавка подвергается пластической деформации, и корпус плотно охватывает изолятор. В результате термоосадки корпус оказывается в напряженном состоянии, что обеспечивает герметичность свечи на весь срок службы.
