Почему горят предохранители в машине: причины, устранение

Сила тока и влияние ее на работу предохранителя

В случаях, когда сила тока имеет действующее значение, превышающее допустимое, то предохранитель срабатывает стопроцентно.

А в цепь каждого отдельно взятого оборудования устанавливается персональный предохранитель, имеющий соответствующий номинал.

Когда в электрическую цепь устанавливается вставка плавкая, рассчитанная на меньшую силу тока, то она способна сработать и при пониженном значении силы тока.

Конечно, такой предохранитель может обеспечить защиту другим устройствам, вот только менять его нужно будет почаще.

А когда устанавливается вставка плавкая, рассчитанная на более высокую силу тока, никто не даст гарантии, что проходящий по цепи ток, может быть выше, чем допускается для устройств.

Значит, эти устройства просто перегорят, а предохранитель не выполнит свою задачу.

Установка дополнительного оборудования

Если вы планируете установить в автомобиль дополнительное оборудование, необходимо выяснить, выдержит ли штатная проводка вашей машины такую нагрузку. Если же нет, то для нового оборудования нужно будет провести отдельную проводку, а номинальный ток предохранителя для него должен быть в полтора раза выше, чем номинальный ток в цепи. Для расчета нагрузки можно воспользоваться законом Ома и специальными таблицами.

Многие задают мне вопросы касательно предохранителей в машине, а именно для чего они вообще нужны, как работают, почему перегорают? Вопросы не сложные, но интересные, ведь в электропроводку мы еще (подробно) не залазили! А почему бы не начать с предохранительных элементов, коих в автомобиле насчитывается несколько десятков. Постараюсь вам простыми словами рассказать про них, а также показать, будут фото и видео в конце …

Для начала небольшое определение

Предохранители или предохранительный элемент

– это компонент, который рассчитан на защиту электрической сети или приборов, узлов автомобиля, от неисправностей, замыканий, высокой нагрузки, повреждения оплетки — в общем, любых перегрузок которые могут вывести устройство из строя.

Простыми словами он сам «страдает», но не дает повредиться остальному оборудованию, тем самым зачастую спасая автомобиль от пожара.

Электронные предохранители и ограничители тока

Электронные защитные устройства разделяются на три вида:

самовосстанавливающие электрическую цепь после устранения аварии;
устройства сигнализации об аварии;
восстанавливающие питание за счет внешнего вмешательства.

В электронике применяются датчики тока, подключенные к нагрузке. При увеличении падения напряжения на датчике выше заданного, с него подается сигнал на защитное устройство, которое отключает цепь или ограничивает ток.

Простейшей защитой радиоэлектронных устройств от токовых перегрузок является стабилизатор напряжения 220в, изображенный на рис. а. Ток нагрузки здесь не может быть выше максимального тока транзистора КП302В. Для изменения величины выходного тока можно выбрать другой транзистор или включить их параллельно.

Электронные схемы ограничения предельного тока

На рис. б электрический ток также ограничивается транзисторами. VT1 работает в режиме насыщения, и напряжение входа практически полностью передается на выход. В рабочем режиме VT2 закрыт и светодиод HL1 не горит. Датчиком тока служит резистор R3. При превышении на нем порогового значения падения напряжения начинает открываться транзистор VT2, а VT1 – закрываться, ограничивая нагрузочный ток. При этом загорается светодиод HL1, сигнализируя о достижении током порогового значения.

Для больших рабочих токов применяется схема защиты на тиристоре (рис. в). В нормальном режиме тиристор заперт, а составной транзистор работает в режиме насыщения. Когда в нагрузке Rн появляется короткое замыкание, через управляющий переход тиристора протекает ток, открывающий его. При этом управляющая цепь транзисторов шунтируется открытым тиристором и ток в нагрузке снижается до минимума.

Стоит ознакомиться:

Если новый предохранитель сразу перегорает, нужно будет осуществить следующие действия:

По очереди отключить все потребители, которые регулируются данным предохранителем.
Для проверки нужно коснуться отверткой кончиков клемм крепления предохранителя.
Если есть искрение, продолжить отключать.
После отключения неисправного потребителя рабочее состояние защиты цепи вернется, и предохранитель не будет перегорать (после ремонта неисправного прибора).

Почему перегорает предохранитель? Чем это чревато и как найти причину?

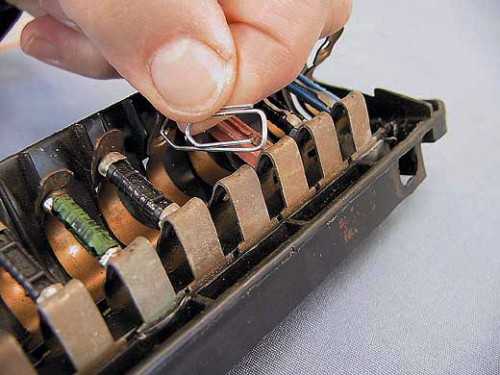

Многие автовладельцы ставят неперегорающую проволочку или монету вместо предохранителя. Благодаря этому удается избежать перегорания предохранителя, но это не исключает вероятность повреждения из-за высокого напряжения значительно более дорогого устройства, а также непосредственно самой цепи. Помимо этого, подобные действия повышают вероятность возгорания и плавления проводки и изоляции, что может привести к ухудшению работоспособности самого автомобиля.

Почему перегорает предохранитель? Чем это чревато и как найти причину?

Иногда предохранитель перегорает при дальней поездке, а запасной детали с собой нет, магазины по близости тоже не встречаются. В этой ситуации можно спастись сигаретной фольгой, фольгой от шоколада или тонкой проволокой. С таким приспособлением можно доехать до ближнего автомагазина или СТО и заменить свое изобретение качественным предохранителем нужного формата.

Причин перегорания предохранителя может быть несколько:Первая – повреждение какого-либо электрического узла или элемента электропроводки, а также самой электропроводки в целом, из-за чего возникает короткое замыкание. Вследствие этого повреждения ток протекает по более короткому пути, имеющему значительно более низкое . По Ома, снижение сопротивления участка цепи приводит к пропорциональному повышению силы тока. В итоге сгорает плавкая вставка в предохранителе, электрическая цепь размыкается и короткое замыкание предотвращается.Вторая – скачок тока (перегрузка). Возникает при заедании какой-либо , приводимой в движение . При этом внутри самого появляется повышенная токовая нагрузка, которую принимает на себя предохранитель и сгорает, защищая электрическую цепь.Третья – установка предохранителя, взятого без должного запаса. При этом ток, пережигающий предохранитель (ток плавления его оболочки) лишь немного превышает нормальный ток для данной электрической цепи. В таком случае достаточно небольшого увеличения относительно номинального, чтобы предохранитель перегорел.Четвертая – плохой контакт между колодкой и . При этом предохранитель не только сгорает, но и оплавляется его корпус вместе с колодкой. Это часто возникает и при использовании некачественных предохранителей, которые не сгорают, а плавятся, вызывая выгорание контактов и оплавление пластика предохранителей. Это очень серьезный дефект, так как может вывести из строя весь блок предохранителей.Пятая – утрата предохранителем имеющегося запаса. Это происходит с течением времени, когда плавкая часть предохранителя образует участки с меньшим сечением и может быть следствием нагревания, вибрации, ударных нагрузок, в результате которых сечение плавкой части настолько уменьшается, что она не выдерживает и при некотором повышении тока перегорает.Замечено, что предохранители перегорают чаще всего не во , а в момент включения электроцепи. Объясняется это тем, что металлические нити электропроводки при нагревании увеличивают свое сопротивление. В момент включения нити не нагреты, поэтому их сопротивление мало, а протекающий ток в превышает нормальный. По мере разогрева сопротивление увеличивается и ток уменьшается. Очевидно, что в момент включения возникает бросок тока, по величине превышающий ток, потребляемый в нормальном режиме.В редких случаях предохранители могут перегорать и при выключении электроцепи. Происходит это потому, что в момент выключения развиваются экстра-токи, которые и пережигают предохранитель. Это явление более характерно для тех участков цепи, в которых имеются полупроводниковые элементы.

Почему сгорает предохранитель: основные причины

Страховщики, занимающиеся сбором статистических данных, выяснили, что около 90% от общего количества возгораний объясняются техническими неполадками бортовой проводки с использованием предохранителей низкого качества.

Существует несколько причин, почему горят предохранители в машине:

произошло короткое замыкание как результат чрезмерной нагрузки;

короткое замыкание в проводке, в результате нарушения изоляционного слоя и замыкания в корпусе;

повышенный уровень напряжения в бортовой сети;

используется неверный номинал;

неудовлетворительное соединение с контактами колодки;

износ физико-химического характера.

Короткое замыкание в электрической цепи

Данная причина, почему мог сгореть предохранитель, является самой распространенной. Возникает ситуация, когда сопротивление стремительно падает, а величина тока возрастает в несколько раз. Как правило, это возникает в следующих ситуациях:

нарушение изоляционного слоя в некоторых местах проводки как результат чрезмерного нагрева;

на незащищенные участки под напряжением попала влага;

узлы имеют механические повреждения;

подключена неверная нагрузка.

Превышен допустимый предел силы тока

Когда сила тока повышается и переступает допустимый лимит, то от короткого замыкания ее отличают природа возникновения и продолжительность воздействия. Если перегорел предохранитель, то это может случиться по следующим причинам:

подключается нагрузка, превышающая в несколько раз допустимое значение;

потребитель работает в сложных условиях (при вытаскивании машины из грязи электролебедкой).

Недостаточный уровень соединения с колодкой

Еще одна не менее распространенная причина, почему может сгореть предохранитель. Ненадежный контакт может привести к образованию искр в данном месте, перегреву материала или легкоплавкой вставки. На практике происходит эксплуатация деталей низкого качества, где толщина ножек меньше установленной нормы или группа контактов утратила пружинистые свойства.

Износ детали

Данный процесс зачастую объясняется возникновением окислительных процессов и атмосферным воздействием. Постепенно появляется коррозия, которая негативным образом влияет на металл. В результате контакты начинают нарушаться, что приведет к прерыванию электроснабжения потребителей.

Нарушается подача тока в цепи

Расчет тока в цепи осуществляется заранее, не превышая установленных величин при работающем оборудовании. Однако неисправности контактов механического характера, нарушения изоляционного слоя могут изменить конечную величину нагрузки, а также оказывают влияние на распределение тока. При появлении данных нарушений, сила тока начинает возрастать.

Выбор неправильного или дешевого предохранителя

Иногда неопытные водители по ошибке приобретают неподходящие предохранители, номинал которых меньше нужного. В таком случае даже при работающем напряжении протекающий ток значительно увеличивает предельное значение используемых деталей. В результате вставка в скором времени перегорит.

Проверка сгоревших элементов

Автомобилистам следует разобраться в том, как нужно проверять предохранители в машине. Перегрузка в электросети не всегда приводит к выходу из строя самих предохранителей. Их легче всего проверить, потому обычно диагностику начинают именно отсюда.

Когда электроприбор перестаёт функционировать, далеко не факт, что виной всему защитный элемент. Тут наиболее правильным и рациональным решением будет проверка состояния устройства, отвечающего за неисправный прибор в машине.

Очень полезным инструментом в процессе диагностики станет карта предохранителей. На всех современных авто она располагается непосредственно на крышке предохранительного блока.

Существует несколько основных методов проверки:

визуальный;
способ замены;
мультиметром.

Наиболее простым считается способ путём замены. Нужно лишь на место потенциально неисправного устройства установить новый предохранитель. Но справедливо считать эту методику идентичной визуальному осмотру. Ведь по внешним аспектам проще определять, чем менять подряд каждый из расположенных в блоке предохранителей.

Визуальная проверка

Начнём с того, как понять, сгорел ли в машине предохранитель, отталкиваясь сугубо от внешнего вида элемента. Этот метод считают самым верным, поскольку визуально многим довольно легко убедиться в том, что произошёл обрыв легкоплавкого компонента.

Для проверки потребуется извлечь элемент, подвести к свету и внимательно на него посмотреть. Опытному автомобилисту не составит труда узнать и понять, сгорел предохранитель в его машине или нет. Новички понимают это не сразу, что вызывает несколько больше вопросов касательно того, как получить точный ответ.

Изношенный предохранитель идентифицировать не сложно. Это проявляется в виде оборванной проволоки (легкоплавкий сплав) или обгорелых следов. Подобные симптомы указывают на то, что электроцепь разорвалась, и предохранитель нуждается в замене.

Подобный метод проверки актуален для тех предохранителей, которые изготавливаются на основе стекла или прозрачного пластика. Таких в легковых автомобилях большинство.

Но у способа есть также существенный недостаток. Проверка выполняется человеком, без применения каких-либо приборов. В некоторых случаях, особенно у новичков, визуальный осмотр не даёт 100% гарантии правильного диагноза. Потому намного правильнее и эффективнее проверять предохранители, используя мультиметры.

Проверка мультиметром

Это отличный способ, как можно определить в машине сгоревший предохранитель. Подобным методом вычислять может каждый, поскольку ничего особо сложного в процедуре нет. Единственным условием является наличие мультиметра. Можно проверить также и обычным тестером, но мультиметром в дальнейшем удаётся решить ряд других вопросов. Это более универсальный прибор. Имея в руках автомобильный мультиметр, следует детальнее разобраться в том, как самостоятельно проверить потенциально перегоревший предохранитель.

С помощью такого устройства выполняется проверка 2 методами:

по напряжению;
по сопротивлению.

Начнём с методики, которая предусматривает проверку состояния по напряжению. Здесь требуется выполнить следующие процедуры:

включить измерительный прибор в режиме проверки напряжения;
включить электроцепь машины, где имеются проблемы;
проверить параметры напряжения на одном выводе защитного элемента, а затем на втором;
если напряжения на одном из выводов нет, устройство сгорело, и его требуется заменить.

Способ предельно простой, за что и ценится автомобилистами. Достаточно буквально пары минут, чтобы убедиться в работоспособности предохранителя или подтвердить факт его выхода из строя.

Но в определённых ситуациях проверять по напряжению не очень легко. В основном это касается предохранителей, отвечающих за работу клаксона и дверного замка. Тут на помощь приходит альтернативный метод.

Если по каким-то причинам проверка по напряжению вам не подходит, воспользуйтесь способом диагностики по сопротивлению.

мультиметр переключается в режим измерения Ом. Это единицы сопротивления;
выводы измерительного прибора соединяются с выводами предохранителя;
если на экране ноль, элемент вышел из строя и нуждается в замене.

И тут ничего сложного нет, потому с поставленной задачей легко справится даже начинающий автомобилист, который лишь недавно приступил к самостоятельной эксплуатации транспортного средства.

Фактически для проверки нужно только немного свободного времени и хороший мультиметр с соответствующими режимами измерения. Купить прибор не сложно, зато его возможности огромные в плане самостоятельной диагностики автомобиля.

Как прозвонить: условия

Прежде чем проверить электродвигатель на неисправность, необходимо убедиться в том, что шнур и вилка прибора абсолютно исправны. Обычно об отсутствии нарушения подачи электрического тока в устройство, можно судить по светящейся контрольной лампе.

Убедившись в том, что электрический ток поступает к электродвигателю, необходимо осуществить демонтаж его из корпуса устройства, при этом сам прибор должен быть полностью обесточен, во время выполнения данной операции.

Проверка якоря и статора электродвигателя производится мультиметром. Последовательность измерений зависит от модели электрического агрегата, при этом, прежде чем прозвонить электродвигатель, следует убедиться в исправности измерительного прибора.

Наиболее частой «поломкой» мультиметров является уменьшение заряда батареи, в этом случае можно получить искажённые результаты замеров сопротивления.

Проверка асинхронных движков

Именно асинхронные движки чаще всего эксплуатируются в бытовых агрегатах, которые функционируют от 220 В. После того, как вынули мотор из оборудования, нужно замерить сопротивление между моторными выводами:

Выбрать функцию измерения сопротивления и диапазон до 100 Ом.
Соединить наконечники с выводами подключаемой обмотки. Между средним и крайним в норме значение 30-50 Ом, между средним и другим крайним 15-20.

Также важно проверить утечку тока:

Выбрать функцию измерения сопротивления с диапазоном 2000 кОм.
По очереди соединять каждую клемму с корпусом движка.
На дисплее не должно быть значений. Если вы используете аналоговый мультиметр, стрелка не отклоняется.

Если выявляются проблемы, придется разбирать устройство, чтобы провести более тщательные исследования. Часто возникает межвитковое замыкание. Для их выявления выбирается диапазон 100 Ом, после чего прозванивается каждый контур статора. Сильное отклонение одного показания от другого говорит о замыкании обмотки.

Видео о том, как прозвонить двигатель мультиметром:

https://youtube.com/watch?v=nuwYSWhKyNQ

Проверка коллекторных движков

Такие моторы применяют в цепи постоянного тока. Перед тем, как прозванивать электродвигатель мультиметром, лучше всего полностью разобрать мотор.

На мультиметре выбирается функция измерения сопротивления с диапазоном 200 Ом. Обычно статор движка данного типа имеет две независимые обмотки, их и нужно протестировать.

Какой показатель считается нормальным, написано в технической документации к двигателю, но на исправность указывает невысокое сопротивление. Если движок очень мощный, сопротивление статора будет совсем маленьким. В моторах с обычной мощностью сопротивление обмотки может быть в пределах 5-30 Ом. Для прозвонки необходимо наконечниками щупов мультиметра дотронуться до выводов обмоток. Если хотя бы в одном контуре нет сопротивления, использовать устройство не нужно.

У ротора коллекторного движка много обмоток, но тестировать якорь легко. Проверка мультиметром двигателя коллекторного типа:

Выбрать функцию измерения сопротивления и диапазон в 200 Ом.
Поместить наконечники щупов на коллекторе так, чтобы они были как можно дальше друг от друга.
Если на дисплее тестера показываются какие-то цифры, без снятия щупов нужно немного провернуть ротор, чтобы другая обмотка соединилась с щупами.
Если показания почти равные, с якорем всё в порядке.

Также полезно проверить устройство на утечку электротока.

Подробное видео о том, как проверить мультиметром моторчик коллекторный:

Теперь вы знаете, как проверить обмотку электродвигателя мультиметром и сможете тестировать разное оборудование. Даже если вы захотите узнать, как прозвонить мультиметром насос, вам будет полезна эта статья, ведь у бензонасосов тоже есть электромотор. Также вы сможете проверить движок домашней стиральной машины. Словом, умея пользоваться тестером, можно “дружить” с самым разным оборудованием.

Как проверить предохранитель на исправность

p, цитата 34,0,0,0,0 –>

необходимо проверить исправность предохранителя, вынув его из розетки. Вы можете выполнить первоначальную проверку на месте установки, но при малейшем подозрении на неисправность обязательно удалите ее.

p, цитата 35,0,0,0,0 –>

Видео: как проверить предохранитель в машине:

p, цитата 36,0,0,0,0 –>

p, цитата 37,0,0,0,0 –>

Перед тем как проверить предохранитель мультиметром, нужно вынуть его из розетки. Сама проверка проводится в позиции замера сопротивления по нижнему пределу, либо зуммера. Сопротивление исправного предохранителя должно быть нулевым.

p, цитата 38,1,0,0,0 –>

Вы также можете проверить это визуально. Рабочий элемент обычно виден через специальное окно, прозрачный корпус или выступает из корпуса. Такая проверка часто вводит в заблуждение, так как в токопроводящей области есть микротрещины, которые не видны невооруженным глазом.

p, цитата 39,0,0,0,0 –>

Проверка целостности

Есть несколько способов проверить предохранители. Самый простой способ — вытащить предохранитель и проверить его визуально.

Например, мы собираемся проверить предохранитель прикуривателя. Перестал работать. Скорее всего это из-за предохранителя, который перегорает чаще всего.

Поверните ключ зажигания в положение ВЫКЛ. Перед извлечением предохранителя всегда полезно пометить его положение, чтобы вы могли установить его обратно в тоже место.

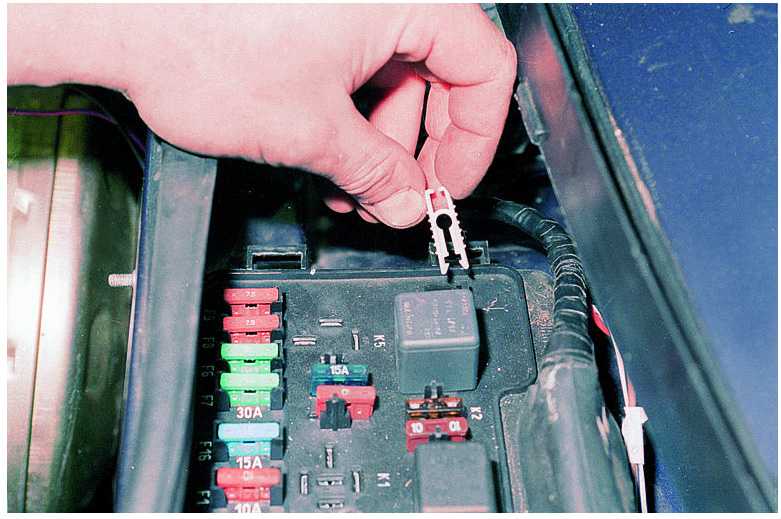

Берём съёмник и вытаскиваем предохранитель. Плавкие предохранители имеют тонкий металлический провод, который плавится, когда ток превышает номинальное значение предохранителя. В этом перегоревшем предохранителе проводник расплавлен, смотрите фото.

Если предохранитель перегорел, значит что-то замкнуло защищаемую цепь. Если проблема не устранена, предохранитель снова перегорит. В этой машине это был маленький винт, который упал в гнездо прикуривателя.

Запасные предохранители могут находиться внутри крышки блока предохранителей. При замене можно использовать только предохранитель подходящего типа и номинального тока. Предохранитель прикуривателя на 15 А, в большинстве автомобилей он синий.

Некоторые типы предохранителей, такие как миниатюрные низкопрофильные предохранители на фото выше, универсальны и могут быть куплены в любых магазинах автозапчастей. Большие предохранители или панели с несколькими предохранителями могут быть заказаны в специализированных автомагазинах или у дилера.

Замена предохранителей

Если предохранитель вышел из строя, то его необходимо сразу же заменить. Для начала находим блок предохранителей (если блок расположен под капотом, то заранее следует отключить аккумулятор). Снимаем болты с крышки предохранительного блока. Гаечным ключом на 10 выкручиваем гайку, что удерживает хомут с проводами. Это делается для того, чтобы их сдвинуть (они закрывают доступ к предохранителям). Также для большего комфорта можно демонтировать панель с предохранителями, но это необязательно. Затем просто снимаем нерабочий предохранитель и ставим на его место новый (естественно, подходящий по размеру и по номиналу).
