Какие датчики двигателя стоят на авто

Определение положения коленчатого вала

Задача данного элемента — определять расположение поршней, по которому контроллер выдает искру в тот или иной цилиндр. На автомобилях ВАЗ-2110 инжектор 8 клапанов и последующих моделях датчик стоит около зубчатого шкива коленчатого вала. В более ранних десятках с карбюратором устройства могли находиться внутри механического распределителя зажигания. Тогда они имели название датчик Холла и контролировали положение поршней по вращению распределительного вала.

Прибор представляет собой магнит с небольшой катушкой, вырабатывающий электрические импульсы при приближении металлической массы, роль которой играют зубцы шкива.

Благо, прибор весьма надежен и функционирует длительное время. Замена проста и описания не требует.

Инструкция по замене

Итак, как же осуществляется замена компонента на новый? В случае с автомобилями ВАЗ 2110 вся процедура в целом простая, ее выполнение будет под силу даже начинающему автомобилисту.

Чтобы все сделать правильно, выполните следующие действия:

1. В первую очередь необходимо отсоединить отрицательный провод от АКБ.
2. Следующим этапом будет слив рабочего расходного материала из радиатора.
3. Затем осуществляется снятие воздушного фильтра. Его замена не нужна, но демонтировать элемент необходимо для получения удобного доступа к самому регулятору.
4. После этого отсоединяется пластиковый фиксатор, с помощью которого крепится колодка кабелей от самого регулятора. Завершающим этапом замены будет снятие устройства и монтаж нового датчика. Сборка конструкции производится в обратной последовательности.

Возможные неисправности и способы их устранения

О выходе из строя ДТОЖ автовладельцу могут сообщить следующие симптомы:

1. Слишком низкое качество отработанных газов, что связано с нарушением горючей смеси в цилиндрах.
2. Увеличился расход горючего, причем ощутимо.
3. Возникли проблемы в работе силового агрегата. Динамика транспортного средства может снизиться, также ухудшится мощность двигателя в целом.
4. На приборке могут появиться комбинации ошибок, также ЭБУ может отправить на щиток сигнал о необходимости проверки работоспособности мотора.
5. Силовой агрегат стало труднее запускать.

При обнаружении первых признаков неполадок многие автолюбители сразу же загоняют свое авто в гараж или на СТО, чтобы поменять контроллер. На практике симптомы неполадок ДТОЖ зачастую связаны с повреждением электроцепи и плохим контактом устройства с бортовой сетью автомобиля.
Поэтому, если вы столкнулись с похожей проблемой, в первую очередь мы рекомендуем проверить состояние проводки.

Фотогалерея «Диагностика ДТОЖ»

Снятие ДТВС в ВАЗ 2110

Датчик температуры салона ВАЗ 2110 используется для контроля температурных параметров в авто. Этот контроллер также является передатчиком, связанными с ЭСУД. В холодное время контроллер воздуха ВАЗ передает информацию на ЭБУ, что способствует оптимальной циркуляции воздушного потока по салону авто. Как и в предыдущем случае, неисправность устройства может быть обусловлена проблемами в работе электроцепи, так что не лишним будет проверить и проводку, если контроллер не включается.

Чтобы заменить салона, нужно выполнить следующие действия:

1. Машину нужно поставить на стояночный тормоз. Отключите АКБ.
2. Используя отвертку с плоским наконечником, нужно отодвинуть корпус устройства от места монтажа.
3. Сначала снимается верхняя часть ДТВС, это позволит обеспечить более удобный демонтаж контроллера. Когда девайс будет демонтирован с фиксаторов, действуйте аккуратно, поскольку вам еще нужно будет его отключить от проводки (два разъема). Сначала проводка отключается, затем извлекается сам ДТВС.
4. Что касается установки, то это процедура выглядит аналогичным образом, только осуществляется в обратной последовательности. После установки необходимо произвести диагностику работоспособности девайса.

Как понять, что машина неисправна?

Как осуществляется распиновка разъема магнитолы

На панели приборов есть специальная лампа с надписью CHECK ENGINE. Когда вы включаете зажигание, она загорается, а пока вы не запустили двигатель, специальная программа считывает данные со всех систем, агрегатов автомобиля, таким образом передавая данные на бортовой компьютер о выявлении неисправностей.

После того, как вы завели двигатель, лампа должна гаснуть, однако если она еще секунд 10 горит, значит, какие-то неполадки выявлены, коды ошибок внесены в программы бортового компьютера. Связь с контроллером осуществляется с помощью колодки диагностики.

Контрольный сигнал CHECK ENGINE на панели приборов ВАЗ 2110

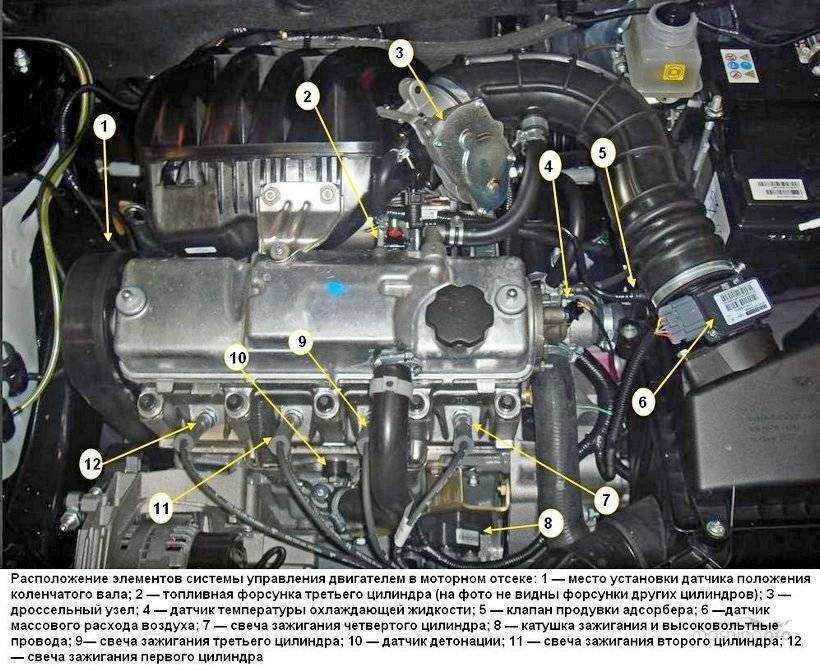

ОБЩАЯ ИНФОРМАЦИЯ

Большая часть рассматриваемых нами агрегатов размещена в подкапотном пространстве. Предлагаем вашему вниманию схему расположения датчиков на двигателе ВАЗ 2114:

Расположение датчиков должно быть известно ответственному автолюбителю

• Положения распределительного фала (датчик фаз);
• Температуры охлаждающей жидкости ;
• Детонации;
• Давления масла;
• Датчик кислорода (лямбда зонд);
• Положения коленного вала;
• Скорости;
• Холостого хода;
• Массового расхода воздуха;
• Уровня топлива;
• Уровня бензина ;
• Уровня тосола;
• Положения дроссельной заслонки

Теперь рассмотрим датчики и их расположение более детально.

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНВАЛА

ДКП – устройство, подающее в ЭБУ информацию о положении коленчатого вала. От работы этого узла зависит правильное функционирование систем подачи топливной смеси и зажигания, а также форсунок инжекторного двигателя.

Данное устройство часто называют датчиком синхронизации, так как ЭБУ на основе полученной от ДКПВ информации определяет момент впрыска топлива в цилиндры движка. В случае поломки ДКПВ, в мозги четырнадцатой будет подаваться неправильная информация и двигатель потеряет свою работоспособность, поскольку будут происходить сбои в системе подачи топлива и форсунки не смогут нормально функционировать.

На четырнадцатую устанавливаются ДКПВ индуктивного типа, примерная стоимость нового устройства – 150 – 200 рублей. Расположен ДКПВ неподалеку ремня генератора, вблизи распредвала.

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДЕЛИТЕЛЬНОГО ВАЛА

ДПР нередко именуется датчиком фаз. Данное устройство есть у всех четырнадцатых с 16-клапанными двигателями, и у ВАЗ-2114 с 8-ми клапанными моторами с фазированным впрыском топливной смеси.

ДПР передает в ЭБУ данные о текущем цикле работы силового агрегата:

1. Какой клапан открыт,
2. Какая фаза газораспределения реализуется в данный момент.

На основании полученной информации ЭБУ определяет момент впрыска топлива так, чтобы бензин подавался прямо перед тем как откроется впускной клапан.

Расположено устройство на двигателе, возле головки блока цилиндров, неподалеку от воздушного фильтра.

Датчик фаз на ВАЗ 2114

ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ

ДПДЗ является одним из ключевых устройств, правильность функционирования которого зависит влияет на работу топливной системы. Как понятно из названия, ДПДЗ передает в мозги четырнадцатой информацию о том, под каким углом в конкретный момент времени размещена дроссельная заслонка

Одна из главных характеристик ДПДЗ – частота сигнала, исходя из изменения которой блок управления движком определяет степень нажатия на педаль газа, что дает возможность мозгам выбрать оптимальный режим охлаждения мотора и количество подаваемого топлива.

ДПДЗ является частью дроссельного узла. Расположен он на корпусе дроссельной заслонки, рядом с датчиком холостого хода.

ДАТЧИК ДЕТОНАЦИИ

Правильно работающий ДД – залог нормального функционирования мотора четырнадцатой. В случае его поломки движок будет троить и увеличится расход бензина.

ДД реагирует на вибрации двигателя, информация о которых передается на ЭБУ, что дает возможность ЭБУ подобрать правильный угол опережения зажигания (момент воспламенения бензина в цилиндре).

Устройство закреплено на блоке цилиндров мотора рядом с вентилятором, между 2 и 3 цилиндром.

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

ДТОЖ (также именуется как датчик температуры двигателя ВАЗ 2114) находится месте, где на корпусе системы охлаждения цилиндров размещен впускной патрубок, к которому подводится трубка для подачи тосола.

Датчик кислорода (лямбда-зонд)

Датчик кислорода

Установлен в приемной трубе системы выпуска отработавших газов. Кислород, содержащийся в отработавших газах, создает разность потенциалов на выходе датчика, изменяющуюся приблизительно от 0,1 В (много кислорода — бедная смесь) до 0,9 В (мало кислорода — богатая смесь). По сигналу от датчика кислорода контроллер корректирует подачу топлива форсунками так, чтобы состав отработавших газов был оптимальным для эффективной работы нейтрализатора (напряжение кислородного датчика — около 0,5 В).

Для нормальный работы датчик кислорода должен иметь температуру не ниже 360°С, поэтому для быстрого прогрева после запуска двигателя в него встроен нагревательный элемент. Контроллер постоянно выдает в цепь датчика кислорода стабилизированное опорное напряжение 0,45±0,10 В. Пока датчик не прогрет, опорное напряжение остается неизменным. При этом контроллер управляет системой впрыска, не учитывая напряжение на датчике. Как только датчик прогреется, он начинает изменять опорное напряжение. Тогда контроллер отключает нагрев датчика и начинает учитывать сигнал датчика кислорода.

Чувствительный элемент датчика кислорода находится в потоке отработавших газов. При достижении датчиком рабочих температур, превышающих 360 град. С, он начинает генерировать собственную ЭДС, пропорциональную содержанию кислорода в отработанных газах. На практике, сигнал ДК (при замкнутой петле обратной связи) представляет собой быстро изменяющееся напряжение, колеблющееся между 50 и 900 милливольт. Изменение напряжения вызвано тем, что система управления постоянно изменяет состав смеси вблизи точки стехиометрии, сам ДК не способен генерировать какое-либо переменное напряжение.

Выходное напряжение зависит от концентрации кислорода в отработавших газах в сопоставлении с опорными данными о содержании кислорода в атмосфере, поступающими с элемента конструкции датчика, служащего для определения концентрации атмосферного кислорода. Этот элемент представляет собой полость, соединяющуюся с атмосферой через небольшое отверстие в металлическом наружном кожухе датчика. Когда датчик находится в холодном состоянии, он не способен генерировать собственную ЭДС, и напряжение на выходе ДК равно опорному (или близко к нему).

Для ускорения прогрева датчика до рабочей температуры он снабжен электрическим нагревательным элементом. Различают датчики с постоянным и импульсным питанием нагревательного элемента, в последнем случае, подогревом ДК управляет ЭБУ. Электронный блок управления постоянно подаёт на цепь датчика стабильное опорное напряжение 450 милливольт.

Не прогретый датчик имеет высокое внутреннее сопротивление и не генерирует собственную ЭДС, поэтому, ЭБУ «видит» только указанное стабильное опорное напряжение. По мере прогрева датчика при работающем двигателе его внутреннее сопротивление уменьшается, и он начинает генерировать собственное напряжение, которое перекрывает выдаваемое ЭБУ стабильное опорное напряжение. Когда ЭБУ «видит» изменяющееся напряжение, ему становится известным, что датчик прогрелся, и его сигнал готов для применения в целях регулирования состава смеси.

Датчик кислорода, применяемый в серийных системах впрыска, не способен регистрировать изменения состава смеси, заметно отличающиеся от 14,7:1, в силу того, что линейный участок его характеристики очень «узкий» (см. график выше по тексту). За этими пределами лямбда – зонд почти не меняет напряжение, то есть не регистрирует изменения состава ОГ.

На автомобилях ВАЗ прежних модификаций (1,5 л.) в системах Евро-2 применялся датчик BOSCH 0 258 005 133. В системах Евро-3 он применялся в качестве первого ДК, устанавливаемого до катализатора. Вторым ДК, для контроля содержания вредных выбросов после катализатора устанавливается датчик с «обратным» разъемом (хотя, в встречаются и авто с одинаковыми). В новых автомобилях 1,5/1,6 л., с системой впрыска Bosch M7.9.7 и Январь 7.2, выпускаемых с октября 2004 г. устанавливается датчик BOSCH 0 258 006 537. Внешние отличия смотрите на фотографиях. Новый ДК имеет керамический нагреватель, что позволяет существенно снизить потребляемый им ток и уменьшить время прогрева.

Для замены вышедших из строя оригинальных лямбда-зондов фирма Bosch выпускает специальную серию из 7 универсальных датчиков, которые перекрывают практически весь диапазон применяемых штатно датчиков.

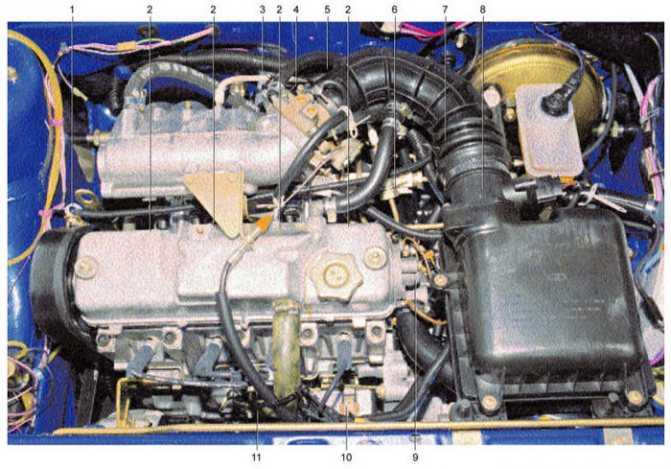

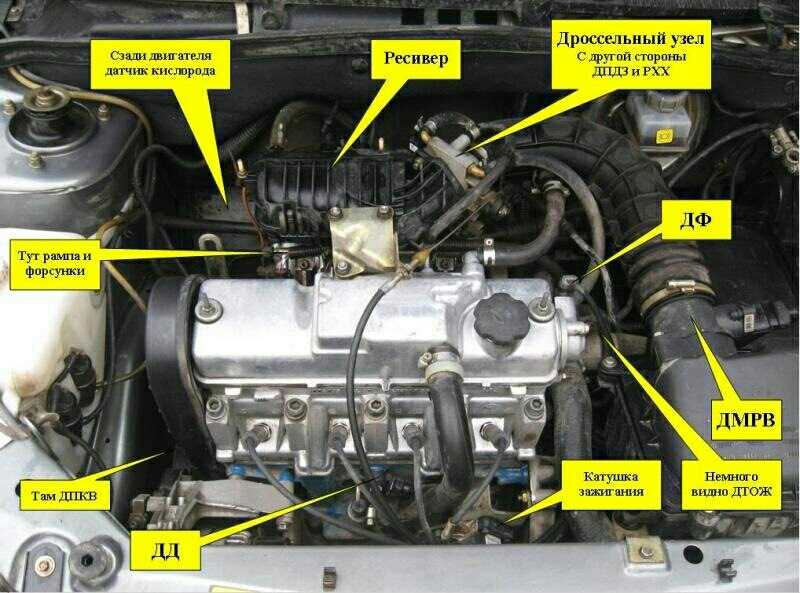

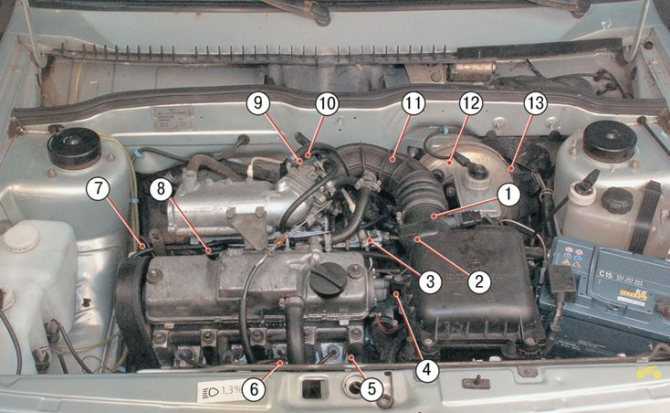

Расположение датчиков на ВАЗ 2114

Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

Измеритель давления масла

Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя

Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:

1. значительно понизился уровень масла;
2. засорился масляный фильтр;
3. вышел из строя масляный насос;
4. неисправен датчик давления масла;
5. неисправна проводка или упало давление масла по причине наличия подтеканий.

На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

• Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
• Датчик уровня охлаждающей жидкости— стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
• Датчик уровня тормозной жидкости— прибор поплавкового типа, установлен в бачке с тормозной жидкостью.

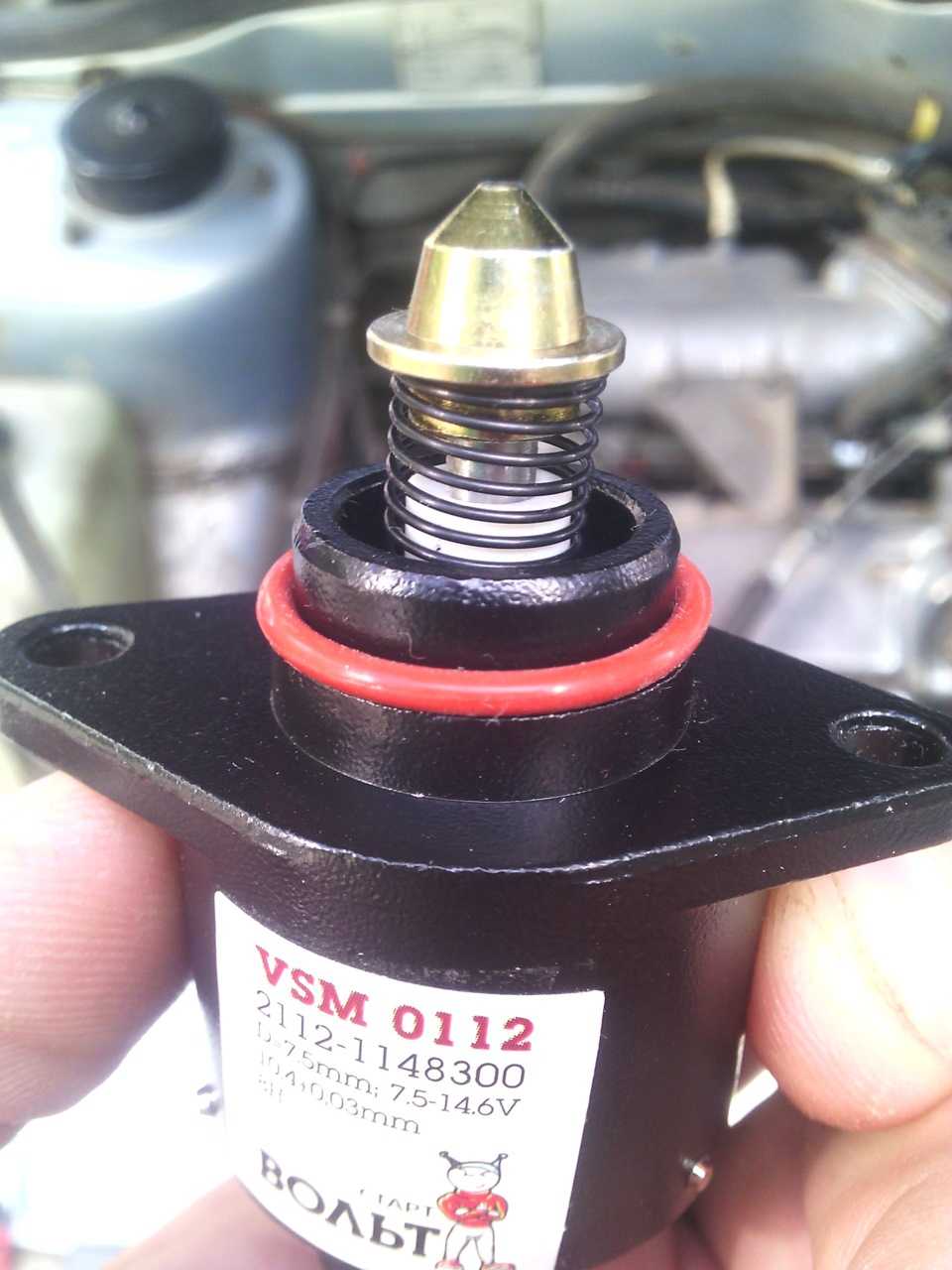

• Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
• Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
• Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
• Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
• Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
• Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
• Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
3. Фиксатор (датчик) неровной дороги— он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
4. Датчик температуры за бортом (то есть окружающей атмосферы)— штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.

Инструкция по диагностике ВАЗ 2112 через OBD разъем своими руками через ноутбук или смартфон

Определить, где находится OBD разъем

Определить какой автосканер подойдет для автомобиля

Подбор сканера (адаптера) для ВАЗ 2112 зависит от модели ЭБУ, а так же нужд диагноста / автовладельца.

Для подбора диагностического оборудования воспользуйтесь калькулятором: «Подбор сканера для ВАЗ 2112»

Скачать диагностическую программу для сканера

Для диагностического адаптера необходим софт, который устанавливается на ноутбук или смартфон/планшет. Для автосканеров со своей програмной оболочкой и дисплеем софт не потребуется.

Для подбора программы для адаптера перейдите в раздел: «Программы»

Воспользоваться инструкцией и провести диагностику

При покупке адаптера инструкции поставляются в комплекте. Более подробные инструкции по диагностическим автосканерам и описание их работы размещены в разделе: «Обзоры OBD2 автосканеров»

Определить ошибки и расшифровать их

Коды ошибок и их расшифровка выводятся в интерфейсе программы сканера. Так же можно изучить полную базу ошибок для вашего автомобиля в разделе: «OBD2 коды ошибок ВАЗ 2112»

Сделать ремонт согласно расшифровке ошибки

Производится ремонт узла согласно расшифровке ошибки (проблемы) или обратиться в автосервис для устранения той или иной неисправности.

Проверить ошибки повторно

Хороший выбор для начинающего диагноста

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
3. Демонтировать датчик из его посадочного места.
4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Где можно приобрести новый датчик

Приобретение датчика осуществляется посредством обращения в магазины, которые предоставляют их для автомобилей отечественного производства

Цена на них может быть разной.
Она зависит от места покупки/продажи и ряда других показателей.Особое внимание следует уделить протечкам жидкости. Если в момент запуска двигателя, охладительная жидкость продолжает сочиться из соединительных отверстий, следует воспользоваться термостойким герметиком.

Также, следует обратить внимание на измерение напряжения. После окончания данной процедуры, зажигание автомобиля следует выключить

Датчик детонации (ДД) типа 2112-3855020

Датчик детонации (ДД) — пьезоэлектрический, реагирует на вибрацию мотора. ДД размещен на передней стенке блока цилиндров. По импульсам этого датчика контроллер определяет момент образования детонации при работе движка и в соответствии с этим исправляет угол опережения зажигания. При неисправности датчика детонации контроллер переводит систему на резервный режим работы.

Обозначение:

2112-3855020

Устройство датчика детонации показано внизу на рисунке:

Расшифровка обозначений на рисунке: 1 — присоединительная клемма; 2 — втулка; 3 — гайка; 4 — тарельчатая пружина; 5 — сейсмомасса; 6 — пьезокерамика; 7 — изоляция; 8 — контактные кольца.

Электрическая схема подключения:

Датчик детонации электронной системы управления двигателем (ЭСУД) автомобиля ВАЗ 2114, 2113, 2115 подключается прямо к контроллеру. Для этого у него на корпусе имеется двухконтактная клеммная колодка. Контакт 1 ДД соединяется проводом с клеммой 19 контроллера. Контакт 2 датчика подключается с помощью провода к клемме 20 ЭБУ.

Аналоги:

1. 21120-3855020-01;
2. 21120-3855020-02;
3. 21120-3855020-03.

Датчик детонации размещен на блоке цилиндров возле щупа для проверки уровня масла в картере мотора.

Возможные признаки неисправности:

• Повышенная детонация двигателя;
• Р0326 — Линия сенсора детонации, выход импульса из возможного размеры;
• Р0327 — Цепочка преоразователя детонации, малая величина сигнала;
• Р0328 — Ряд прибора детонации, повышенный уровень команды.

Проверка датчика детонации ВАЗ 2114, 2113, 2115 выполняется в следующей последовательности:

1. Подключаем к клеммам ДД мультиметр (в режиме вольтметра с пределом измерения до 200 мВ).

2. Металлическим предметом (болтом, отверткой) легонько стучим по датчику детонации, при этом на шкале вольтметра обязаны появляться скачки напряжения. Сломанный датчик не реагирует на стуки. В этом случае его меняют.

Схема монтажа:

Датчик детонации 33 монтируется на блоке цилиндров двигателя. Он крепится болтом, вкручивающимся в резьбовое отверстие.

Что такое ДТОЖ

Несмотря на важность этого датчика, конструктивно, он довольно простой, и выполняет одну функцию. Задача его состоит в том, чтобы следить за температурой охлаждающей жидкости (ОЖ) и в случае ее повышения сообщать об этом в ЭБУ, который уже «думает», что с этим делать

Как правило, блок управления двигателем, включает вентилятор охлаждения и регулирует работу системы подачи топлива и системы охлаждения двигателя.

Чаще всего неисправности и перебои в работе датчика температуры охлаждающей жидкости
возникают по причине повреждения проводки питания датчика, а также обрыва провода при входе в корпус датчика. Если датчик вовремя не отреагировал на повышение температуры ОЖ, а ЭБУ не включил вентилятор и не откорректировал работу двигателя, то скорее всего произойдет перегрев двигателя.

Нередко ДТОЖ принимают за ДТУОЖ (датчик указателя температуры охлаждающей жидкости). На самом деле это разные датчики, ДТУОЖ всего-навсего осуществляет вывод информации на приборную панель, вовремя информируя автомобилиста о температуре двигателя.

Диагностика ЭБУ

Диагностика ЭБУ представляет собой чтение ошибок, записанных в памяти контролёра. Чтение выполняется с помощью спец оборудования: ПК, шлейф и т.д. через диагностическую К-линию. Так же можно обойтись и бортовым компьютером, который имеет функции чтения ошибок ЭСУД.

Параметр	Ед. изм	Тип контроллера и типовые значения
Январь4	Январь 4 .1	M1 .5 .4	M1 .5 .4 N	MP7 .0
UACC	В	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6
TWAT	град. С	90 – 104	90 – 104	90 – 104	90 – 104	90 – 104
THR	%
FREQ	об/мин	840 – 880	750 – 850	840 – 880	760 – 840	760 – 840
INJ	мсек	2 – 2 ,8	1 – 1 ,4	1 ,9 – 2 ,3	2 – 3	1 ,4 – 2 ,2
RCOD	0 ,1 – 2	0 ,1 – 2	+/- 0 ,24
AIR	кг/час	7 – 8	7 – 8	9 ,4 – 9 ,9	7 ,5 – 9 ,5	6 ,5 – 11 ,5
UOZ	гр. П.К.В	13 – 17	13 – 17	13 – 20	10 – 20	8 – 15
FSM	шаг	25 – 35	25 – 35	32 – 50	30 – 50	20 – 55
QT	л/час	0 ,5 – 0 ,6	0 ,5 – 0 ,6	0 ,6 – 0 ,9	0 ,7 – 1
ALAM1	В	0 ,05 – 0 ,9	0 ,05 – 0 ,9

ГАЗ и УАЗ с контроллерами Микас 5 .4 и Микас 7 .х

Параметр	Ед. изм	Тип двигателя и типовые значения
ЗМЗ – 4062	ЗМЗ – 4063	ЗМЗ – 409	УМЗ – 4213	УМЗ – 4216
UACC	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6	13 – 14 ,6
TWAT	80 – 95	80 – 95	80 – 95	75 – 95	75 – 95
THR	0 – 1	0 – 1	0 – 1	0 – 1
FREQ	750 ‑850	750 – 850	750 – 850	700 – 750	700 – 750
INJ	3 ,7 – 4 ,4	4 ,4 – 5 ,2	4 ,6 – 5 ,4	4 ,6 – 5 ,4
RCOD	+/- 0 ,05	+/- 0 ,05	+/- 0 ,05	+/- 0 ,05
AIR	13 – 15	14 – 18	13 – 17 ,5	13 – 17 ,5
UOZ	11 – 17	13 – 16	8 – 12	12 – 16	12 – 16
UOZOC	+/- 5	+/- 5	+/- 5	+/- 5	+/- 5
FCM	23 – 36	22 – 34	28 – 36	28 – 36
PABS	440 – 480

Двигатель должен быть прогрет до температуры TWAT, указанной в таблице.

Контрольные параметры исправной системы впрыска СУД «Рено F3 R» (Святогор, князь Владимир)

Обороты холостого хода	770 –870
Давление топлива	2 ,8 – 3 ,2 атм.
Минимальное давление развиваемое топливным насосом	3 атм.
Сопротивление обмотки форсунки	14 – 15 ом
Сопротивление ДПДЗ (выводы А и В)	4 кОм
Напряжение между выводом В датчика давления воздуха и массой	0 ,2 – 5 ,0 В (в разн. реж.)
Напряжение на выводе С датчика давления воздуха	5 ,0 В
Сопротивление датчика температуры воздуха	при 0 гр.С – 7 ,5 /12 кОм
при 20 гр.С – 3 ,1 /4 ,0 кОм
при 40 гр.С – 1 ,3 /1 ,6 кОм
Сопротивление обмотки клапана РХХ	8 ,5 – 10 ,5 Ом
Сопротивление обмоток катушек зажигания, выводы 1 — 3	1 ,0 Ом
Сопротивление вторичной обмотки КЗ	8 – 10 кОм
Сопротивление ДТОЖ	20 гр.С – 3 ,1 /4 ,1 кОм
90 гр.С – 210 /270 Ом
Сопротивление Датчика КВ	150 – 250 Ом

Опускаем датчик в воду

Вот как проверить исправность датчика температуры охлаждающей жидкости путем помещения элемента в воду. Вначале нужно приготовить точный термометр и опустить его в емкость, заполненную холодной жидкостью. Хорошо для этих целей подойдет обычный чайник. Термометр лучше всего для этих целей электронный.

Далее к датчику подключают мультиметр, настроенный на измерение сопротивления. После этого ДТОЖ опускают в чайник и проводят замеры. Цифры лучше зафиксировать на листе бумаги или каким-либо другим образом. Далее чайник нагревают на плите до температур в 15, 20, 25 градусов. Обязательно нужно фиксировать на бумаге в этот момент показания мультиметра. Далее результаты сравнивают с эталонными. При несоответствии параметров можно констатировать неисправность элемента.

В итоге

Датчик температуры охлаждающей жидкости, это очень важный компонент силового агрегата, а потому, его отказ или неправильные показания, могут стать причиной серьезных проблем и нарушений в работе автомобиля. Симптомы неполадок в ДТОЖ, красноречивы и разнообразны, но перед тем, как демонтировать датчик, а в современных авто, как правило, таких датчиков два и более, стоит проверить уровень антифриза.

Поскольку по своей сути, ДТОЖ, это терморезистор, то об изменении температуры окружающей среды, он сообщает изменением электрического сопротивления. Приборы от различных производителей выдают разные перепады сопротивления при одной и той же температуре, а потому, приобретая новый датчик, следует убедиться в том, что он подходит для вашего авто.

Иногда на трассе приходится лицезреть такую картину: стоит легковой автомобиль с поднятым капотом, из моторного отсека поднимается пар, а вокруг транспортного средства бегает автолюбитель, иногда и пассажиры авто вместе с ним.

Ситуация, на самом деле, достаточно банальна по своей сути. Причин может только две – в транспортном средстве датчик температуры двигателя вышел из строя, или водитель проглядел резкое повышение его температуры. Как следствие, произошел перегрев мотора, охлаждающая жидкость превысила точку кипения и превратилась в пар, водитель для снижения температурного режима открыл крышку радиатора, и пар стал выходить под давлением через это отверстие. Это чревато еще и получением ожогов при неаккуратном открывании крышки радиатора неопытным автолюбителем.

Как же предотвратить возможность происхождения такой ситуации? Первое – быть внимательным в движении и наблюдать за показаниями приборов, а также следить за состоянием датчика температуры ВАЗ 2110, чтобы он не вышел из строя.
