На каких двигателях Гранта гнет клапана при обрыве ГРМ?
Нынешние владельцы Гранты утверждают, что не все 8-клапанные двигатели являются проблемными. В частности комплектация “Стандарт” оборудована действительно качественным силовым агрегатом и не принесет своему будущему владельцу серьезных поломок.
А вот “Норма” может заставить водителя поволноваться, ведь разрыв ГРМ ремня приведет к необходимости долгосрочного и дорогостоящего ремонта
Отличия таких, похожих на первый взгляд, двигателей заключается в разном оснащении, поэтому на тип агрегата нужно внимательно обратить внимание при покупке авто
Двигатель с маркировкой 11183 (ранее 2111) является довольно шумным, но при разрыве ремня ГРМ клапана останутся целыми и неповрежденными. Но многие покупатели хотели бы узнать, в Лада Гранта двигатель 11186 гнет ли клапана, и насколько подобная проблема неизбежна.
Поломки не возникнут при своевременном осмотре и диагностике авто. Но для агрегата 11186 (ранее 21114) даже периодические проверки не всегда будут профилактической мерой.
Особенностями 11186 двигателя являются уменьшенный шум работы, низкий расход топлива и рост мощности. Но помимо преимуществ доработанный силовой агрегат получил и некоторые проблемные зоны: новую шатунно-поршневую систему. Ее главное отличие – это облегченный вес, достигнутый в результате укорачивания поршней. В итоге уменьшенное пространство не позволило практично и безопасно разместить механизмы.

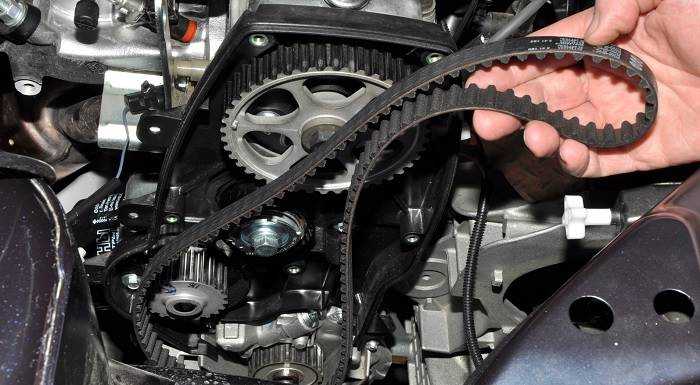

Что такое ремень ГРМ в автомобиле?
В автомобиле ремень ГРМ это элемент, имеющий форму замкнутого кольца. Деталь изготовлена из технической резины. Внутренняя часть усилена синтетическими волокнами, предотвращающими растяжение элемента и увеличивающими жесткость изделия. Снаружи ремень гладкий, а на внутренней части сделаны зубья.
Еще этот элемент называют приводным ремнем. Каждый двигатель имеет свои размеры и поэтому оснащается ремнем конкретного диаметра. Существуют также автомобили, в которых вместо резинового ремня используется цепь. В отдельном обзоре рассказывается о моделях авто, которые имеют такой тип привода.
В 1950-х годах прошлого века на многих автомобилях использовалась цепь, однако этот тип привода ГРМ был сильно шумным, а также тяжелым. Для его работы нужен успокоитель и натяжной башмак. Эти элементы делали устройство двигателя более сложным и тяжелым, что влияло на динамические характеристики транспорта.
Когда автопроизводители пытались заменить цепной привод на ременной, изначально автомобилисты не воспринимали это с особым энтузиазмом. Но со временем газораспределительный ремень доказал свою практичность: двигатель стал менее шумным, более простым и дешевым в обслуживании.
Чтобы понять, для чего предназначен ремень, необходимо вначале разобраться с тем, что собой представляет ГРМ.
ГРМ это газораспределительный механизм, который в большинстве современных силовых агрегатов установлен в головке блока цилиндров. Он предназначен для корректного распределения фаз (впуск/выпуск) в каждом цилиндре мотора. Подробно о том, что такое фазы газораспределения, рассказывается в другом обзоре. Данный механизм открывает и закрывает впускные и выпускные клапаны при помощи распределительного вала (о конфигурациях и функции этой детали читайте здесь).
Существует 3 модификации этих механизмов. Отличаются они друг от друга расположением распредвала и клапанов. Вот какие типы приводов бывают:
- Клапаны находятся в головке блока цилиндров, а распределительный вал внизу мотора. Чтобы срабатывали фазы газораспределения, распредвал приводит в движение клапаны через коромысла и штанги-толкатели. Такая модификация ГРМ не позволяет развить большие обороты коленвала, из-за чего страдает мощность ДВС.
- Клапаны расположены внизу блока цилиндров тарелками кверху. В этом случае распредвал также будет расположен внизу двигателя, а кулачки приводят в движение уже сами клапаны. У таких моторов очень сложная топливная система, что усложняет обслуживание и ремонт агрегата.
- Самая распространенная разновидность механизма ГРМ с верхним расположением распредвала и клапанов (в головке блока цилиндров). Один распределительный вал может обслуживать все клапана или только впускные или выпускные. Существуют модификации, в которых кулачки нажимают на коромысла, а также непосредственно на клапана.
Независимо от того, какой тип газораспределительного механизма используется в моторе, его принцип действия один – вовремя открыть соответствующий клапан, когда поршень выполняет такт выпуска или впуска (о том, что такое такты мотора, рассказывается здесь). Время открытия клапанов также зависит от режима работы двигателя. В современных двигателях используется фазовращатель.
Если механизм газораспределения будет настроен некорректно, мотор в лучшем случае будет работать нестабильно. В худшем случае он не будет функционировать.

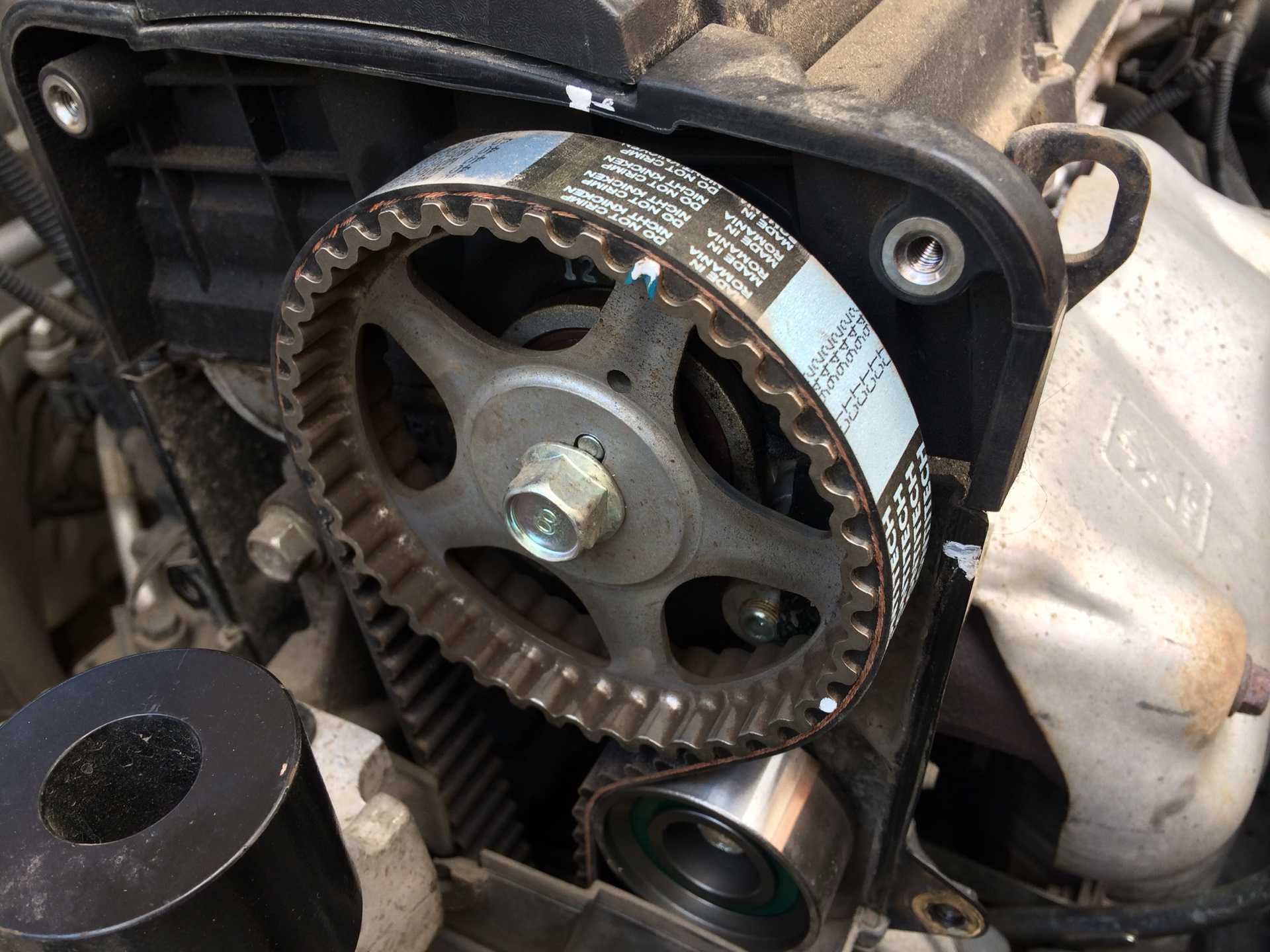

Приора
Когда приходит пора сменить приоровский ремень грм? Как и на других автомобилях, на Priora ремень-кольцо грм являет собой гибкую связку, управляющую газо распределением в ДВС. Чтобы вычислить срок замены, узнают пробег автомобиля в км, особенности эксплуатации детали, основываются принципами его работы.
Приора – автомобиль особенный. В принципе, так можно сказать практически про каждую марку авто, выделяя, тем самым, ее характерные особенности.
Приора ремень грм
Итак, Приора относится к автомашинам, оснащенным DOHC-моторами. Другими словами, такие двигатели имеют два распредвала, каждый из которых отвечает за отдельные клапанные ряды. Еще одна особенность: привод в действие клапанов осуществляется при помощи толкателей, что расценивается экспертами как преимущество, так как становится лучше отдача мощности.
Статья в тему: Китайские кроссоверы и внедорожники
Ремень-кольцо грм Priora — изделие, полученное из резинового материала. Он имеет зубцы по своему внутреннему краю.
Выбирая ремень на Приору, надо всегда проверять изделие на качество своими руками. Будет полезно сделать так: сжать наружную поверхность ремня и проверить, не имеются ли на нем продольно-поперечных трещин или расслаиваний.
Принцип работы элемента основывается на прохождении резинового кольца через ролик-натяжитель, коленвальный шкив, колесико насоса ОЖ, звездочки распредвалов и ролика-направителя. Другими словами, ремень-кольцо связывает все данные механизмы, обеспечивая их слаженную работу. Следует знать, что штатно на Приору ставится ремень фирмы Гейтс модели Кит. Такое изделие подразумевает работу с роликами из пластмассы, не отличающимися надежным качеством. «Приористы» со стажем рекомендуют заменять элементы пораньше окончания срока их эксплуатации. По мнению «АвтоВАЗ» менять ремень грм на Приоре надо после пробега в 200 тыс. км. Тут и новичок поймет, что это чересчур завышенный ресурс. Тем не менее принято считать, что при недолговременных заездах по городу и ровным дорогам, не активной эксплуатации машины, ремень вместе с другими элементами такой срок осиливает.
Напротив, периодические выезды, особенно за город, активная езда по дорогам разного качества заметно снижает срок эксплуатации ремня грм вместе с другими элементами ГРС механизма.
Некоторые владельцы Приор регулярно меняют ремень уже после 40 тыс. км пробега. Другая часть – делает это после 60-тысячного пробега.
Через сколько менять ремень
Как бы там ни было, каждый автовладелец должен сам решить, через какой промежуток времени приходит пора замены. Осматривать ремень на износ надо как можно чаще, и когда приходит примерное время замены, промежутки между очередными визуальными осмотрами надо сократить.
Выше было написано, что первоочередным признаком износа ремня грм является плохой завод ДВС, но имеются также и другие симптомы.
- Нехарактерные шумы, идущие от мотора.
- Сильные вибрации ДВС, ощущаемые в салоне.
- Цвет выхлопа черный, измененный.
Пробег, как таковой, не может считаться единственно верным критерием, определяющим замену ремня грм. Дело в том, что существует масса других факторов, влияющих на износ. Даже сравнительно малый пробег автомобиля не может гарантировать хорошее состояние ремня.
Резина изделия при износе отслаивается от корда, грязе-пылевой состав дает сокрушительный эффект в виде абразивного воздействия. Чтобы исправить проблему, следует свести на нет первоисточники протечки смазки и тщательно осмотреть сам элемент.
Как и говорилось выше, своевременная замена спасет владельца автомобиля от больших финансовых затрат. Тоже самое можно сказать и про приоровский мотор, поршнево-клапанная группа которого не обладает выемками, как на «десятке». На таком моторе при обрыве ремня встреча поршней с клапанами неизбежна.
Хотелось бы добавить немного про визуальную диагностику. Если автомашина «застучала» по дороге, как проверить ремень? Для владельцев Приор сделать это не составит большого труда, ведь достаточно открыть крышку-защиту и посмотреть. С другой стороны, на Приоре нет датчиков-извещателей поломки, дающих сигнал прямо в салон автомобиля, как у иномарок.
Какие поломки могут возникнуть с ремнем ГРМ?
Вот распространенные поломки ремней газораспределительного механизма:
- Ослабление натяжения. Такое происходит в связи с естественным износом изделия. Обычно этот параметр проверяется приблизительно на половине срока службы элемента.
- Ускоренный износ зубьев. Чаще всего эта проблема появляется в чрезмерно натянутых ремнях. Если ничего не предпринимать, в большинстве случаев ремень обрывается.
- Попадание посторонних предметов в привод ГРМ. Такое происходит редко, но все же имеет место в данном перечне. Если такое произошло, в ближайшее время элемент подлежит замене.
- Зубья проскальзывают на шкиве. Такая неисправность является последствием попадания масла на зубья или плохого натяжения ремня. Если такое произойдет в незначительной степени, мотор продолжит работать, но уже не с той эффективностью. Причина – сбилась синхронность работы фаз и тактов. При серьезном проскальзывании зубцов двигатель может сломаться из-за ударов поршней о клапана.
- Клин натяжного ролика. Такое часто происходит когда покупают дешевый товар или игнорируют его замену.
- Обрыв ремня. В зависимости от типа мотора эта проблема может быть причиной разных поломок силового агрегата. Большинство современных двигателей получают серьезные повреждения в результате порыва газораспределительного ремня.
Рассмотрим последнюю поломку подробней.

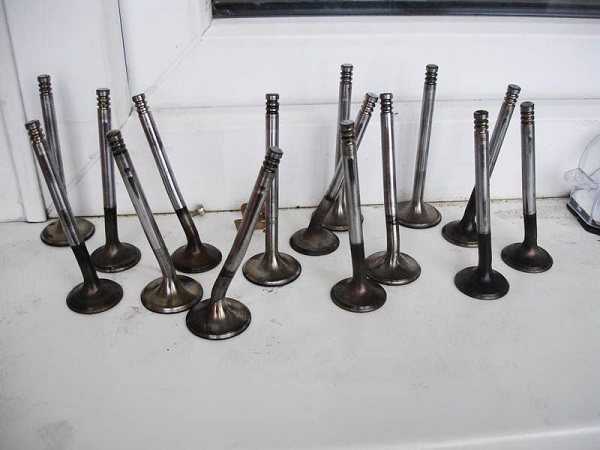

Что будет, если порвется ремень ГРМ
Фазы газораспределения нужно настроить так, чтобы при положении поршня в верхней мертвой точке клапаны были закрыты. Если в этот момент клапан будет открыт, поршень ударит по нему и согнет его стержень. Когда ремень двигателя автомобиля порвется, контакт этих двух деталей во многих моторах неизбежен, так как на вал ГРМ не поступает крутящий момент (клапаны замирают в открытом положении), но коленвал продолжает вращаться по инерции.
Чтобы исключить такую проблему, некоторые производители разработали особенные формы поршней, выямки в которых повторяют контуры тарелок клапанов, благодаря чему при обрыве газораспределительного ремня стержни не гнутся. Но в большинстве ДВС установлены классические поршни.
Порыв приводного элемента ГРМ в большинстве случаев приводит к капиталке силового агрегата: гнутся клапана, разбиваются поршни, а в некоторых случаях (например, в дизелях) ломаются даже детали кривошипно-шатунного механизма. Стоимость капитального ремонта часто сопоставима с половиной цены аналогичного автомобиля на вторичном рынке.
Но чаще к серьезным поломкам агрегата приводит клин натяжного ролика. В этом случае ремень может не порваться, но обрежется несколько зубцов, а сам ДВС испытывает серьезные перегрузки. Помимо повреждений клапанов и поршней может погнуться кривошипно-шатунный механизм.
Учитывая вышесказанное, каждому автомобилисту необходимо серьезно относиться к интервалу замены ремня ГРМ.
Внешнее состояние изделия может сказать о следующем:
- Надрыв или растрепанная кортовая часть – чрезмерное натяжение;
- Срезанный зуб (или несколько) – элемент слабо натянут;
- Выработка на всех зубцах – неправильно натянут;
- Большое количество трещин – деталь старая или частая эксплуатация при экстремальных температурах (высоких или низких);
- Износ расстояния между зубцами – чрезмерное или недостаточное натяжение;
- Масляные пятна – износ сальника шкива;
- Слишком твердый материал – кольцо уже старое;
- Выработка на торцевой части – элемент перекошен;
- Привод сильно шумит – плохое натяжение.
Технические характеристики
Лада Гранта с 87 сильным движком имеет 8-клапанную систему ГРМ. Спроектирован мотор на базе известного ВАЗ 21083. Практически, изменилось не много — сниженный шум, повышение экологичности и снижение расхода. Из минусов — осталось троение и стук.
Рассмотрим, основные технические характеристики силовой установки, которые монтировались на Ладу Гранту с 87 сильным мотором:
Наименование | Характеристика |
Марка | 11186 |
Маркировка | 1.6 |
Мощность | 67 лошадиные силы |
Тип | Инжекторный |
Топливо | Бензин |
Клапанный механизм | 8 клапанный |
Количество цилиндров | 4 |
Расход горючего | 7,3 литров |
Диаметр поршня | 82 мм |
Ресурс | 180 — 200 тыс. км |
Общие показатели между 21116 и 11186
Как двигатель с индексом 21116, так и движок 11186 имеют одинаковые показатели в отношении:
- Экономичности.
- Приемистости.
- Ремонтопригодности.
- Вибрационного и шумового уровня.
- Легкой шатунно-поршневой группы с новыми технологиями.
У обоих движков есть одинаковые проблемы:
- С плавностью оборотов.
- Наличию стуков и шумов под капотом.
- В области электронного блока управления.
- Троения от прогара клапана.
- Остановки машины из-за заглохшего мотора.
- С поломкой термостата.
- Масляных протечек из-под клапанов.
Как Лада Гранта с мотором 11186, так и Приора с движком 21116 расходуют топливо:
- В черте городских дорог в порядке 1 литров.
- По трассе до 5,3 л.
- При смешанном проезде до 6.8 литров.
У моторов нет гидрокомпенсаторов, поэтому клапаны нужно регулировать через 15000 км. пробега. А для ШПГ необходимо исключить ударные нагрузки. Двигатели любят только качественное топливо, причиной служит высокая степень сжатия и склонность к детонациям.

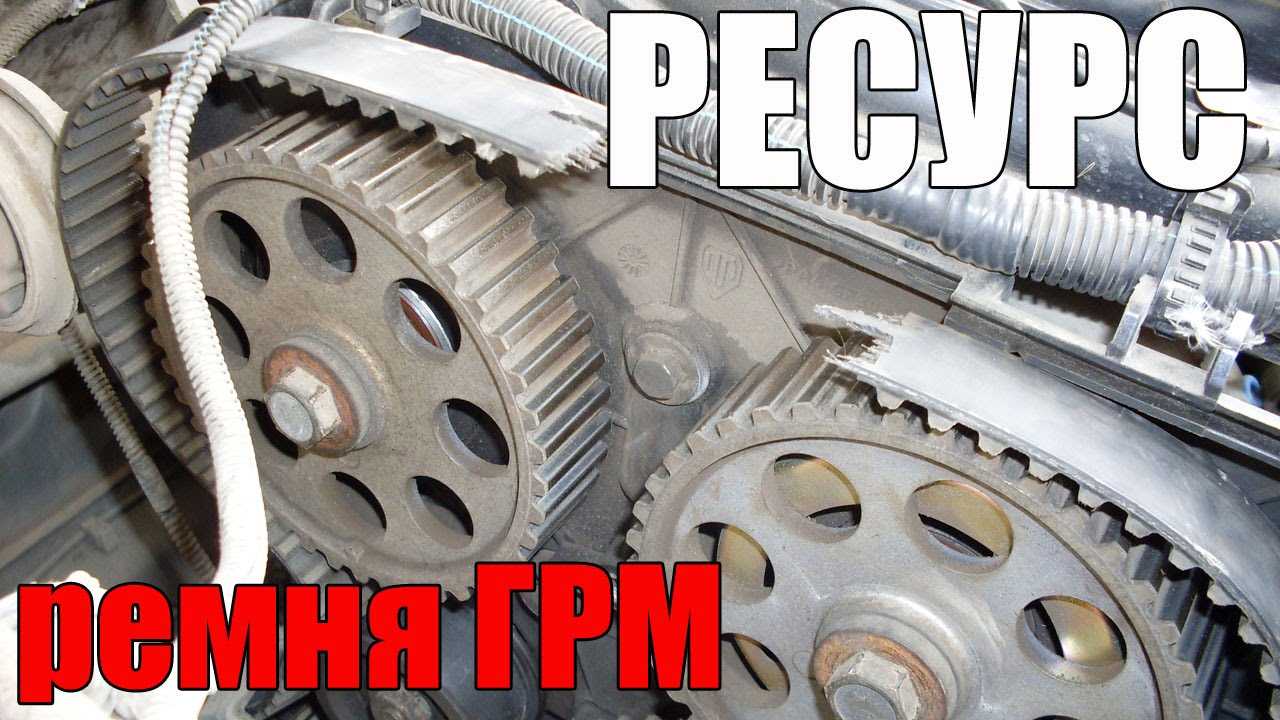

Когда менять: последствия несвоевременной смены
Замену ремня ГРМ на Приоре советуют проводить спустя разные периоды времени. Производитель утверждает, что он выдерживает сто тысяч пробега, но опыт показывает, что смена может понадобиться гораздо раньше.
Оптимальный период — каждые пятьдесят тысяч километров пробега. Некоторые утверждают, что за такой короткий срок эксплуатации резина просто не способна выйти из строя. Однако никто не учитывает условия — дороги, качество топлива и т.д.
Также в ходе работы механизмов он изнашивается, резина растягивается, а значит не обеспечивает правильную натяжку ремня ГРМ, возможны проскальзывания. Зубья способны стереться — из-за этого не обеспечивается сцепление с шестеренками.
Нет точного срока для смены, который подошел бы всем автомобилистам. Кто-то бережно относится к транспорту, водит аккуратно, пользуется только качественным топливом. Другие используют более экстремальный вид вождения, на резину попадают посторонние жидкости и т.д.
Чтобы не потерять авто на срок ремонта и не тратить целое состояние на восстановление механики, запишите или запомните дату последней смены ремня ГРМ на Приору. Далее регулярно проверяйте состояние резины, в случае износа поменяйте на новое устройство.
Признаки возможного выхода из строя
Выделяют несколько характерных признаков, которые должны насторожить водителя:
- При включении двигателя возникает посторонний шум. Иногда водители путают неисправность ГРМ с плохой работой натяжного ролика.
- Если поменялся цвет выхлопного газа.
- Плохо заводится мотор.
- Чувствуется непривычная вибрация.
Обратите внимание на данные “симптомы”, даже если пробег Приоры с новым ремнем ГРМ еще не составил 50 тыс. км
Он может выйти из строя раньше, если на привод попадает посторонняя жидкость — масло, охлаждающее вещество, а также пыль или грязь.
Хуже, если именно охлаждающая жидкость попадает на привод. Во-первых, это соответствует о выходе из строя прокладки, обеспечивающую герметичность помпы, или есть проблема с насосом. Тогда резина повреждается, и эксплуатации сокращается в десятки раз.
Даже если ремень новый, но на него попала ОЖ или тосол, то он выйдет из строя даже при эксплуатации сроком в 10тысяч пробега. Придется провести замену ремня ГРМ Приоры и разобраться, почему на него попадает сторонние вещества.

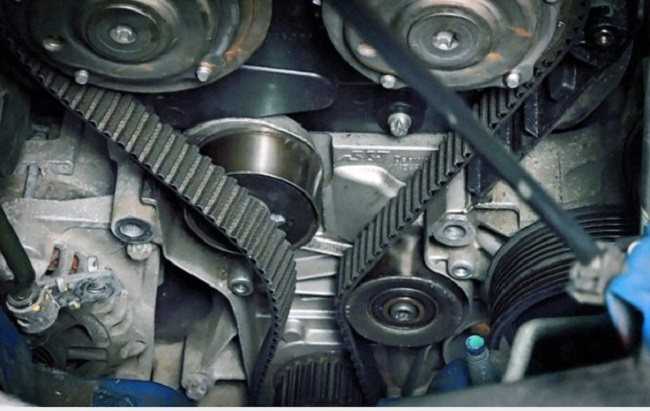

Как самостоятельно проверить исправность ремня
Если возникло подозрение, что пора заменять ремень ГРМ Приоры, не помешает осуществить проверку исправности этого резинового изделия. Визуальная диагностика позволит проверить исправность и отсутствие потертостей на ремне ГРМ Приоры.
Под рукой должен находиться на выбор один из инструментов, или сразу два — ключ-шестигранник на 5, или бита-звездочка Т-30. Если не подойдет один, попробуйте воспользоваться вторым.
- Откройте и поднимите крышку капота.
- Увидите переднюю панель, закрывающую механизм и ГРМ.
- Возьмите ключ и отвинтите пять болтов, которые держат переднюю панель, снимите ее.
- Перед собой увидите механизм, включая натяжной ролик.
- Со стороны пассажира установите домкрат, поставьте колесо в подвешенное положение. Включите пятую передачу, пока она работает, просматривайте поверхность ремня, нет ли на нем повреждений, даже небольших дефектов.
- Если заметили трещинки любых размеров, механические порезы, или торчат нити, то обязательно осуществите замену, обратившись к мастеру или самостоятельно.
- Проверьте помпу. Если заметны любые следы протекания охлаждающей жидкости из помпы, то резину также придется менять, даже если нет механических повреждений.
- Проверьте натяжной ролик. Автомеханики советуют менять его реже, чем резину. Средняя продолжительность «жизни» составляет приблизительно сто тысяч километров. Меняйте его через раз при смене ремня.
- Измерьте натяжение ремня. Для этого надавите на натянутую резину в области между шестеренок двух распределительных валов. Давить нужно с усилием около десяти килограмм. Правильная натяжка ремня ГРМ не должна прогибаться более, чем на семь миллиметров.
- Проверьте, не слишком ли свободно размещена резина. Убедитесь, что метки ГРМ Приора совпадают с изначальным состоянием. Первая, похожая на углубление, находится на наружной обойме ролика натяжения. Следующая размещена в основании ролика. Максимальное отклонение — четыре миллиметра, если натяжение не соответствует нормам, придется менять изделие.
Нашли несоответствие нормам? Меняйте изделие. Комплект ремня с роликами для двигателя Приоры 126 стоит всего пять тысяч рублей. Это гораздо меньшая сумма, чем стоимость капительного ремонта в случае разрыва компонента.
Последствия такой эксплуатации
Если зубья срезает, то ремень проходит через очередную звездочку без зацепления. В этот момент возникает вероятность его проскальзывания. А когда ремень проскальзывает ни о какой синхронизации коленчатого вала и распределительного речи быть не может.
Фазы смещаются и мотор начинает работать нестабильно. Ведь в тот момент, когда у поршня начинается сжатия, клапана могут быть еще открыты, часть топливовоздушной смеси уйдет в выхлоп, а другой для горения будет недостаточно. Так что и потеря мощности не обойдет стороной автовладельца.
Но есть и другая проблема — более широкое смещение фаз может привести к последствиям, сравнимыми с обрывом ремня. Поршни будут идти вверх, а клапана откроются. Произойдет столкновение и загиб последних. Дорогостоящий ремонт в данном случае обеспечен.
Так что, если есть подозрения на плохое состояние ремня — срочно меняйте его, иначе финансовых потерь не избежать.
Фото взяты из интернета!
Ремень ГРМ имеет важную функцию в работе силовой установки автомобиля. Но как и любая деталь, он может периодически неправильно функционировать. Ситуация, когда перескочил ремень ГРМ знакома многим автолюбителям. Он может перескочить на один или несколько зубов на шкиве. Это может стать причиной поломок транспортного средства.
Самостоятельная замена ремня ГРМ на Лада Калина
Неисправности ременной передачи ГРМ
Ремень газораспределительного механизма – резиновое изделие, армированное внутри капроновыми нитями. Одна сторона у него гладкая, другая покрыта зубьями, обеспечивающими сцепливание с звездочками привода ГРМ не допуская перескакивания через зубья.
Во время эксплуатации автомобиля газораспределительный ремень испытывает большие нагрузки и с течением времени могут возникнуть следующие неисправности:
- обрыв;
- слабое натяжение;
- нарушение целостности изделия.
На износ ременной передачи влияют следующие факторы:
- качество изделия;
- правильность монтажа;
- степень натяжения;
- условия эксплуатации;
- манера езды водителя.
Повреждения ремня могут вызвать неправильно отрегулированные элементы узла. При недостаточном натяжении возможен перескок ремня через зубья, что нарушит работу привода. Чрезмерное натяжение способствует быстрому износу ремня и других деталей привода ГРМ.
Обрыв происходит, если водитель вовремя не заменит пришедшее в негодность изделие. Если ремень оборвется в пути, автомобиль не сможет дальше самостоятельно передвигаться. Машину придется доставлять эвакуатором в автосервис. Состояние ремня напрямую влияет на работу вспомогательного оборудования, так как оно работает через ременную передачу. Порой нити обтрепанных краев обматывают на вал генераторной установки и блокируют ее работу.
Периодичность замены газораспределительного ремня?
Производитель рекомендует при замене ремня ГРМ ориентироваться на пробег и менять изделие на Лада Калина через каждые 75 тыс. км пробега. Срок замены может наступить раньше, это зависит от состояния ременной передачи.
Следует регулярно проводить ее визуальный осмотр, не реже одного раза в месяц или через 15 тыс. км пробега. Проверка проводится на остывшем двигателе. Для этого выкручиваются болты крепления и демонтируется передняя защитная крышка газораспределительного механизма. Далее вывешивается переднее колесо справа и при включенной пятой передаче проворачивается коленвал. В это время осматриваем ремень. Он подлежит замене, если обнаружатся следующие признаки:
- трещины и складки на поверхности;
- расслоение материала;
- наличие износа;
- обтрепанные края;
- подрез или отсутствие зубьев;
- пятна рабочих жидкостей;
- ремень ослаблен и его невозможно натянуть.
Незамедлительная замена позволит избежать внезапный обрыв ремня. На 8-клапанном двигателе старых версий Лада Калина при обрыве ремня ничего серьезного не происходит, в отличие от новых 8-цилиндровых и 16-цилиндровых моторов, в которых при обрыве поршни сталкиваются с клапанами, что приводит к загибанию клапанов и повреждению поршней.
При обрыве на восьмицилиндровом агрегате после обрыва меняется ремень и можно продолжать эксплуатировать автомобиль. В случае с 16 цилиндрами обрыв грозит дорогостоящим ремонтом с заменой ГБЦ.
Как провести замену ременной передачи ГРМ на Лада Калина: пошаговая инструкция
Для выполнения процедуры нужно приготовить необходимый инструментарий:
- ключ на «17»;
- ключ на «13;
- головку с трещеткой или рожковый ключ на «10;
- большую отвертку;
- домкрат;
- специальный ключ для натяжителя;
- баллонный ключ.
Меняем ремень ГРМ на Калина
Если вы желаете приобрести первый опыт замены ремня ГРМ, Калина – не самый подходящий для этого автомобиль. Лучше доверить ремонтные работы специалисту. Пора бы и смириться: прошли те времена, когда отечественная автотехника могла все стерпеть.
В начале процедуры разборки необходимо выставить метки относительно расположения газораспределительного механизма и коленвала, чтобы потом собрать механизм согласно их положению.
Второй нюанс – натяжение ремня ГРМ. Сейчас выполнить натяжение проще – ролики оснащены соответствующими индикаторами, поэтому нет риска «недотянуть» или «перетянуть». Так постоянно случалось со старыми авто, когда усилие натяжения определялось «на глазок» и неопытный механик мог запросто привести механизм в негодность.
При разборке также следует снять датчик положения коленвала – ведь он может быть поврежден и выведен из строя.
Какие инструменты понадобятся?
Прежде чем приступать к ремонту, нужно подготовить инструмент. Вопреки распространенному мифу, что пригодятся молоток и гвозди на 120, для ремонта Лада Калина понадобится стандартный набор приспособлений. К ним относят:
- ключи на 17;
- ключ для снятия колеса;
- набор торцовых головок (обязательно должна присутствовать головка или ключ на 10);
- отвертка шлицевая;
- натяжной ключ для натяжения ролика.
Подготовительные работы
Прежде чем приступить к разборке ГРМ и снятию ремня, следует установить автомобиль на ровную поверхность, включить передачу и поднять переднее колесо на домкрат. Далее поднимите капот, слейте антифриз.
Колесо также рекомендуется снять. Это облегчает доступ к приводному колесу коленчатого вала и упрощает процедуру разборки механизма.
Замена ремня ГРМ на Калине: пошаговый алгоритм
Вот как заменить ремень ГРМ на Калине:
- Проведите демонтаж ремня генератора.
- Снимите кожух двигателя, вывернув предварительно крепежные болтовые соединения. Затем демонтируйте поддомкраченное колесо – вы получите доступ к щитку (защита двигателя) и сможете открыть шкив на коленвале.
- Далее необходимо выставить метки. Сначала следует определить верхнюю мертвую точку — то есть положение ГРМ по отношению к коленвалу. Это позволит избежать отклонений при сборке агрегата и последующих проблем.
- Ослабьте натяжные ролики, чуть-чуть ослабив гайку. Но не откручивайте ее полностью.
- Снимите ремень ГРМ – сначала демонтируйте шестеренки распредвала, затем ролика и только после этого шкива водной помпы.
- Для полного снятия ремня демонтируйте генераторный шкив.
- Установите принудительную фиксацию сцепления, чтобы блокировать коленчатый вал. Далее необходимо ослабить крепежный элемент приводного колеса коленвала и снять его.
- Снимите ремень газораспределительного механизма.
- Замените натяжной ролик на новый (если при прокручивании он заедает, создает шумы и скрипы) и установите новый ремень на посадочное место. Произведите сборку механизма в обратной последовательности. Не забудьте правильно натянуть ремень перед тем, как крышка ГРМ будет установлена на место.
8 и 16 клапанов – какая разница?
Если двигатель на 16 клапанов, то замена ремня ГРМ на Калина проводится аналогичным способом, что и в случае, когда ДВС на 8 клапанов. Единственная сложность – нужно демонтировать, затем установить обратно переднюю опору двигателя.
Для этого следует снять болты TORX E14, которые фиксируют опору к кронштейнам. Чтобы облегчить задачу, если болты туго откручиваются, необходимо варьировать положение двигателя с помощью домкрата.
На Лада Калина 2 замена ремня выполняется иначе?
Принцип замены все тот же:
- Снимается защитная крышка двигателя.
- Производится демонтаж переднего правого колеса и брызговика мотора.
- Проворачивается коленвал для выставления меток.
- Снимается шкив коленвала (необходимо открутить болт), отпускается натяжение ремня.
- Ремень снимается, на его место устанавливается новый.
Вы можете посмотреть видео о замене ремня ГРМ:
Ремень ГРМ на Лада Калина: оригиналы, аналоги, артикулы и цена
Технические характеристики привода: длина 1305 х число зубьев 137 х ширина 22 мм.
Наименование / артикул | Цена в рублях |
Оригинал | |
GATES K015631XS | От 2000 |
GATES K015521XS | От 2000 |
GATES K055468XS, K015521, K015539 | От 2000 |
Аналоги | |
Master-Sport1137-SD-PCS-MS 570 | От 1500 |
BOSCH 1987948286 | От 1300 |
BOSCH 1987946329 | От 1300 |
CONTITECH CT527K2 | От 2100 |
CONTITECH CT1137K1 | От 2100 |
DAYCO KTB842 | От 1500 |
FLENNOR F904410 | От 1500 |
Grand prix JH8025 | От 1500 |
LYNXauto 137FL22 | От 1500 |
Hola TH1372 | От 1500 |
CT1137 1280 | От 1500 |
Finwhale BD137 | От 1500 |
Dayco 941071 | От 1500 |
Optibelt ZRK1593 | От 1500 |
Pilenga CT-P11374720 | От 1500 |
Trialli GD7705060 | От 1800 |
Перед покупкой запчастей обязательно уточните совместимость детали с моделью вашего технического средства. Сверяйте каталожные артикулы по данным, указанным в руководстве по эксплуатации.
Характерные причини износа ремня
- Естественный фактор: длительность эксплуатации автомобиля без проведения промежуточной профилактики, диагностики;
- Покупка с последующей установкой неоригинальных деталей, низкого качества изготовления;
- Несоответствие размеров, длины, ширины, количества зубьев;
- Агрессивный стиль вождения;
- Высокие скоростные режимы;
- Несоответствие температурных режимов, климатические особенности региона эксплуатации.
Типичные признаки износа ремня
- Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение приводят к нарушению в работе системы зажигания. Топливная смесь воспламеняется раньше (позже) положенного срока, вследствие этого мотор работает нестабильно;
- Обильное количество дыма из выхлопной трубы: как правило связано с оплавлением каталитического наполнителя. Когда часть горючего попадает во впускной тракт через клапана, что приводит к повышению температуры, плавлению сот. Черный (сизый) дым из выхлопной – вероятный признак износа приводного механизма;
- Появление сторонних звуков при работающем двигателе;
- Наличие маслянистых потеков по периметру установки приводного механизма;
- Явные, видимые трещины, порывы волокон на ремне, обрывы зубьев, прочие следы износа;
- Силовой агрегат не запускается, стартер крутит в холостую.
Последствия несвоевременной замены привода ГРМ
- Преждевременный износ поршней, вкладышей коленвала;
- Чрезмерное потребление масла двигателем;
- Износ распредвала, клапанного механизма;
- Деформация шестерней, головки блока цилиндров.
