Ремень поликлиновый и ручейковый отличия

Что представляет собой поликлиновый ремень

Дэу Нексия. Электрические схемы Ремни, которые устанавливались на машинах 20-30 лет назад, в основном были клиновыми (клиновидными), с профилем в виде трапеции (клина), такая форма не обеспечивала надежной передачи вращения, возникали различные проблемы:

• ремешок часто вытягивался и рвался (ресурс составлял в среднем 20-25 тыс. км), мог время от времени слетать;
• не достигалось нормальной соосности между шкивами генератора, помпы и двигателя;
• из-за малой площади контакта со шкивами ремень проскальзывал, даже зубчатая форма (еще одна разновидность) не обеспечивала нормальной передачи крутящего момента.

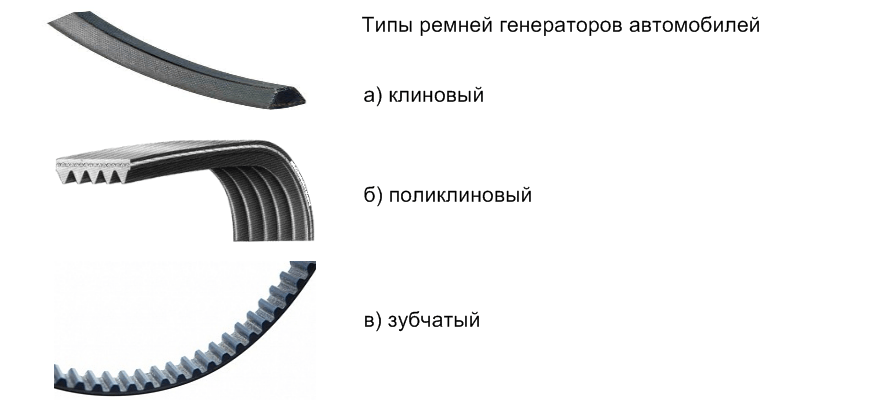

Поликлиновый ремень, в отличие от клиновидного, плоский, на нем также есть несколько клиньев, но они неглубокие. За счет того что ремешок широкий, с несколькими ручейками, обеспечивается более надежная передача вращения, с такой формой легче и точнее можно разместить приводные шкивы соосно.

У ПР есть несколько названий, в которых можно даже запутаться, ремешок также называют приводным, генераторным, ручейковым, обводным, многоручейковым, но по сути, это названия одной и той же детали. В автомобилях премиального уровня установлено различное дополнительное оборудование, поэтому приводных ремней может быть несколько.

Для того чтобы четко зафиксировать направление ПР, в схеме ременной передачи присутствуют ролики, необходимое натяжение обеспечивается специальным механизмом с регулировкой, которое называется натяжителем. Слишком слабо или сильно натянутым ремешок быть не может, от неправильной регулировки деталь быстро выходит из строя, не напрасно состояние и натяжка ПР проверяется при каждом техобслуживании.

Срок службы

Зачастую водители интересуются, что такое ресурс ремня ГРМ, и когда его нужно менять. Для начала разберемся, что такое ресурс. Ресурс – это то время, которое он работает правильно, а это означает тот промежуток времени, когда он находится в практически новом состоянии.

Срок службы ремня ГРМ также полностью зависит не только от пройденного расстояния, но и от того, как он используется.

Также ремень может прийти в негодность раньше срока из-за ролика натяжителя. Натяжитель и промежуточный ролик следует менять вместе с приводом. Это нужно для того, чтобы исключить вероятность протирания об некрутящийся ролик.

Характеристика

Десятки современных производителей запчастей и комплектующих деталей и узлов сегодня наладили изготовлении поликлиновых ремешков (ПР). Для автомобиля ремни генератора можно найти в любом соответствующем магазине, а такой огромный выбор производителей может сбить с толку покупателей. Поэтому мы разберемся в характеристиках поликлиновых ремешков, в сферах их применения и других вопросах.

Что касается основных характеристик:

• достаточно высокий коэффициент полезного действия, который в среднем составляет около 98%;
• могут применяться в различных узлах и установках при крайне высоких оборотах;
• качественные ПР создают минимальный уровень шума;
• в зависимости от размеров вполне могут использоваться на валах даже с минимальным диаметром , который составляет менее Понятие

Ремни поликлиновые на сегодняшний день представляют собой одной из самых современных средств для осуществления передачи энергии от ведущего к ведомому валу. Передача энергии происходит в результате трений контакта рабочей поверхности приводного ремешка с клиновидными зубцами.

Ремни ручейковые являются результатом долгих и последовательных работ по развитию компонентов привода. Ремешки сочетают в себе характеристики сильной эластичности и оптимальной передачи мощностей между узлами. ПР — это приводной элемент между несколькими ведущими валами. В цепочке элементов, в которой работают ПР, обязательно используется компонент натяжения привода.

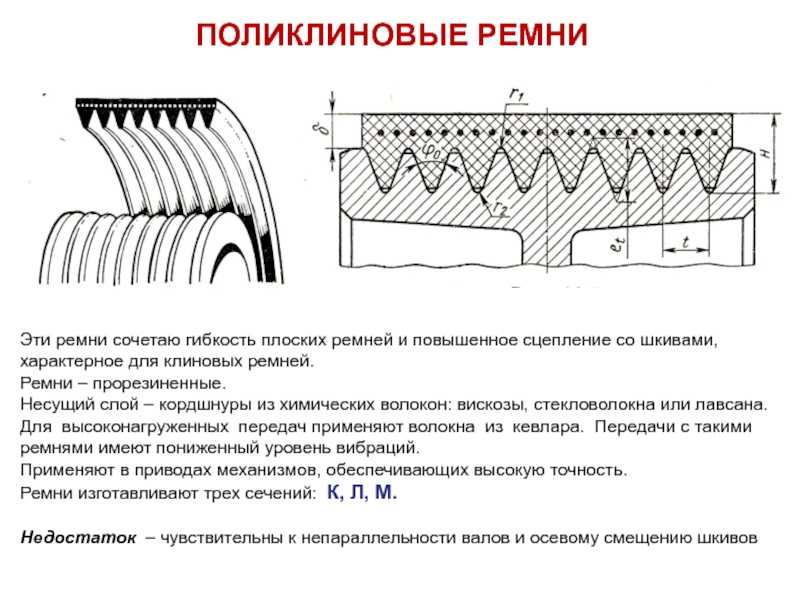

Как правило, ПР состоит из следующих компонентов:

1. Несущего слоя. Производители изготавливают этот слой из прочных композитных нитей, которые распределены по периметру ремня. Эти нити имеют небольшое линейное удлинение, они довольно крепко соединены с основным слоем. В результате достигается максимальная стабильность всей длины ремешка даже при высоких растягивающих усилиях. Так достигается функция оптимальной передачи больших нагрузок.
2. Покрытия. Если покрытие гибкое и имеет долгий ресурс эксплуатации, это позволяет обеспечить высокую защиту несущего слоя. Кроме того, качественное покрытие может еще дольше работать на поликлиновых передачах натяжного ролика.
3. Непосредственно основы. Основа являет собой ряд параллельных зубчиков с V-образным сечением. При помощи данных зубчиков обеспечивается надежное сцепление с валом, а также равномерное распределение нагрузки по всему периметру ПР. Обычно основной слой выполняется из прочного материала, к примеру полихлорпреновой основы эластомера, покрытого армированными поперечными волокнами.

Применение

Такая продукция находит свое применение в:

• сложных условиях эксплуатации;
• в узлах с высокими передаточными отношениями;
• в узлах с большими скоростями;
• в узлах с маленьким диаметром ременных валов.

Сфер применения ПР много. Поликлиновая продукция находит применение не только в генераторах в автомобильном или тракторном производстве. Много производителей, занимающихся выпуском станков используют ПР в своих технологиях. В данном случае у изготовителей появилась возможность увеличения точности элементов, которые проходят обработку. Производители научились снижать уровень шума, а также временные затраты по подготовительным мероприятиям по диагностике и обслуживанию станков. Отметим, что с использованием ПР в отрасли был пересмотрен ряд параметров по формировке отношений передаточных в узлах.

В каких сферах используются ПР:

• в автомобильном производстве для газораспределительных механизмов, генераторов, кондиционеров, насосов;
• в автомобильно-тракторной промышленности (в производстве в частности);
• в станкостроительной сфере;
• в бытовой технике;
• в металлургии;
• в химическом производстве;
• в производстве сельскохозяйственной техники;
• в узлах в армейской промышленной сфере;
• и даже в области атомной энергетики.

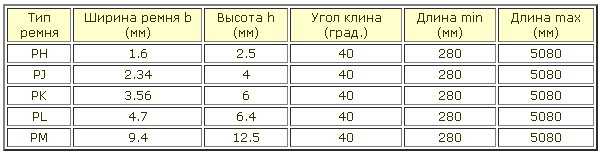

Размеры

Что касается размеров, об этом поговорим далее. Поликлиновые ремни для генератора автомобиля, могут быть разных размеров. Все зависит от производителя, а также специфики узла. Ведь поликлиновые ремни могут применяться не только в генераторах, но и кондиционерах, газо-распределительных механизмах и так далее. Ниже приведены размеры согласно ГОСТам, а также размеры от некоторых производителей.

ГОСТы по размерам ПР

Видео «Установка ПР своими силами»

О том, как в домашних условиях произвести замену приводного ремня своими силами, смотрите ниже на видео.

Исцеляющая музыка Рейки — гармонизация сознания

Описание

:

Присоединяйтесь к нашим социальным группам — в них публикуется множество интересных материалов по медитации и развитию сознания.

Либо в соцсети ВКонтакте по адресу:

Данная программа не является медитацией, хотя совершенно не возбраняется медитировать под эту музыку. Хорошо использовать ее в качестве фона при занятии любимым делом.

Во время прослушивания настоятельно рекомендую не испытывать никаких негативных эмоций по отношению к кому-либо или чему-либо. Наоборот, сконцентрируйтесь и ощутите приток положительной энергии, направьте его всем живым существам этой планеты.

Эту программу можно прослушивать неограниченое количество раз в течение дня. Использование наушников не обязательно, можно слушать через колонки.

Хотите научиться медитировать? Заходите к нам на сайт. Полный список медитаций на сайте

Ваше огородие — Уральские Пельмени

https://youtube.com/watch?v=yLiXaoFxopU

Описание

:

Чем отличается садовый участок от дачи и как избавиться от колорадских жуков? Смотрите в новой садово-огородной программе «Ваше огородие»!

Афиша и билеты на Шоу «Уральские Пельмени» ►

Подпишись на Пельменей ►

Они всегда огурцом, хотя родились в капусте.

Они чешут репу перед тем, как её съесть.

Они закатывают глаза в трёхлитровые банки.

Они сажают перец весной, а печень круглый год.

Это они обуздали горох и им даже картошка строит глазки.

Из винограда они делают вино, а из картошки карто!

Полить редиску для них – раз плюнуть.

И только им удаётся выманивать с огорода колорадских жуков фотографиями Обамы.

Потому что они – «Шоу Уральские Пельмени» с новой окучивающей программой «Ваше Огородие!»

Шоу целиком:

Читай все наши новости, смотри фото, участвуй в конкурсах и узнавай обо всех событиях в команде в наших сообществах

►ВК:

►Facebook:

►Instagram:

►Одноклассники:

►Twitter:

►Google+:

►Мой Мир:

На официальном YouTube канале «Уральских Пельменей» смотри бесплатно онлайн все номера, видео за кадром, вырезанное из эфира СТС, закулисные съемки, ляпы и тематические подборки с участием артистов Шоу: Дмитрия Брекоткина, Андрея Рожкова, Вячеслава Мясникова, Юлии Михалковой, Дмитрия Соколова, Максима Ярицы, Сергея Исаева, Иланы Юрьевой, Александра Попова, Сергея Ершова, Ксении Корневой.

«Уральские Пельмени» — российское творческое объединение из Екатеринбурга, работающее в комедийном жанре. Организовано в 1993 году как команда КВН. Одна из самых популярных команд КВН, чемпионы Высшей лиги КВН 2000 года. С 2009 года «Уральские Пельмени» представляют собственное одноименное юмористическое шоу на телеканале СТС, а также ряд других юмористических проектов.

Команда состоит из 12 человек во главе с Сергеем Исаевым. Актёры команды являются и авторами номеров; в то же время есть и другие группы сценаристов, которые трудятся над различными проектами «Уральских пельменей».

Вкусные, горячие, вареные или отмороженные, со сметанкой и с юмором — Уральские Пельмени!

Пельмени залезли без масла в нашу жизнь и теперь занимаются производством телепередач, режиссурой, рекламой, выступают на новогодних корпоративах (а кто, извините, на них не выступает??) и колесят по разным городам, чтобы не столько мир посмотреть, сколько себя показать. У жителей многих городов есть возможность получать порцию Уральских Пельменей на ужин не только из телевизора и в YouTube, но и вживую со сцены. Ждём вас на наших шоу!

Ручейковый ремень

Примечательно, что поликлиновой ремень имеет ещё другое, чуть менее распространенное название. Благодаря его внешнему виду, а именно за счет наличия множества прямых полос-клиньев и борозд-проточек между ними, напоминающих ручейки, данный приводной ремень и стали называть ручейковым. Собственно, число таких ручейков меняется в зависимости от того, какую мощность должно передать изделие: чем больше клиньев имеет поликлиновой ремень, тем надежнее его сцепление со шкивами. Следовательно нагрузка распределяется по всей длине уже наиболее равномерно, а это позволяет продлить эксплуатационный ресурс.

Минимальное число клиньев, которое может иметь ручейковый ремень, составляет всего 3 штуки. Однако такие изделия применяют крайне редко, поскольку их передаточная мощность невысока. В основном в приводах различных механизмов, например, легковых автомобилей, устанавливают поликлиновые ремни, в которых число ручейков начинается с 4-х и доходит до 7. В более мощные и тяжелые типы машин, как правило, устанавливают уже ручейковые ремни, имеющие от 8 до 10 клиньев. Для грузовиков и другой тяжелой техники количество данных ручейков может достигать практически любого значения, которые необходимо.

Так, например, встречаются изделия, состоящие из 12-ти клиньев, а также из 16-ти клиньев и даже из 20-ти ручейков. Само собой, шкивы поликлиновых ремней, как и сами приводы, в каждом случае будут различаться шириной, при этом число полос для сцепления в них будет соответствовать количеству ручейков. Кроме того, поликлиновые ремни могут компоноваться сразу с несколькими шкивами, так как для них свойственен обратный изгиб при установке, а также они способны осуществлять полуперекрестную передачу с непараллельными валами. Эти свойства достигаются за счет их уникальной конструкции, которая также позволяет:

1. Передавать мощность вплоть до 20кВТ на одно ребро
2. Работать при скорости вращения до 60метров в секунду
3. Функционировать при температуре от -30°С до +80°С
4. Выдерживать воздействие многих агрессивных сред
5. Обеспечивать 98% коэффициента полезного действия

При этом ручейковые ремни обладают устойчивостью к вибрации, а также практически не издают шума при вращении. Они поддерживают довольно высокие передаточные отношения и обеспечивают наименьший дисбаланс, поскольку передаточный механизм для данного вида изделий имеет уже наименьшие габариты по сравнению, например, с обычными клиновыми изделиями. Дело в том, что шкивы поликлиновых ремней отличаются меньшей шириной и меньшей массой вращающихся элементов. Помимо этого, они устойчивы к любым погодным условиям и износу. За счет таких характеристик их используют в самых разных отраслях:

• В легковых и грузовых автомобилях
• В сельхозтехнике и агрегатах
• В станках и оборудовании
• В бытовой и спецтехнике
• В медицинских аппаратах

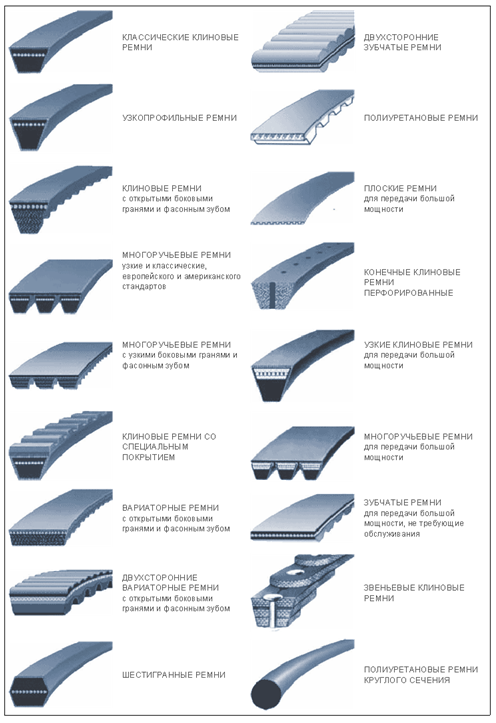

Профили поликлиновых ремней

Поликлиновые ремни, как и любые другие виды приводных ремней имеют достаточно большой размерный ряд. Основные их параметры — это длина, ширина и высота. Собственно, последние два параметра образуют специальную классификацию, которая называется профилем. Профили поликлиновых ремней отличаются еще и по форме клиньев. В частности, профили PH, PJ, PK, PL и PM подразумевают усеченный трапециевидный профиль. А вот профили поликлиновых ремней К, Л, М подразумевают полный тип профиля с острой формой клиньев. Высота зубьев, а также расстояние между ними, то есть шаг, будут отличаться в каждом из данных профилей:

Снятие и установка ремня Ford Focus-2

Автомобили Фокус-2 комплектуются различными двигателями, бензиновыми и дизельными, соответственно схемы ременных приводов у них разные. Также может отличаться комплектация, не на всех машинах устанавливается кондиционер. Сложность снятия-установки обводных ремней на моторах 1.4 и 1.6 L (бензин) заключается в том, что здесь отсутствует натяжной механизм. На движках 1.8 и 2.0 такое устройство предусмотрено, но для того чтобы произвести натяжение ПР, необходимо специальное приспособление, которое продается в наборе с деталями, и стоит такой комплект недешево.

Рассмотрим, как можно поменять ремень генератора на Фокусе 1.6 л без специального инструмента:

• чтобы удобнее было работать, снимаем переднее правое колесо, защитный пыльник с правой стороны и подкрылок;
• ослабляем четыре болта крепления шкива водяного насоса, три болтика вынимаем;
• если старый ПР уже не нужен, срезаем его ножом, теперь шкив в расслабленном состоянии (болтается);
• надеваем новый ремень, начинаем установку со шкива коленвала, затем заводим ремешок на генератор, и в последнюю очередь на помпу;
• шкив водяного насоса, держащийся на одном ослабленном болту, естественно, стоит с перекосом, теперь нужно провернуть коленчатый вал (потребуется ключ на 18);
• при проворачивании вала в определенный момент шкив встает на место, остается установить выкрученные болты, произвести их основательную затяжку.

На автомобилях, оснащенных климатической установкой, чтобы добраться до ремня генератора, нужно сначала снять ПР компрессора кондиционера. Этот ремень также не имеет натяжителя, и для его установки тоже требуется специальное приспособление. Установить ремешок можно и при отсутствии «приспособы», делаем это следующим способом:

• откручиваем крепеж компрессора (5 болтов);
• чтобы не повредить патрубки, освобожденный от болтов агрегат подвешиваем;
• надеваем на оба шкива ремень, двигаем компрессор на место, стараемся наживить задний болт (для совмещения болтов с отверстиями можно воспользоваться домкратом);
• закрепляем агрегат, на этом работу можно считать законченной.

Установку ПР с помощью специальных ключей нужно проводить по инструкции, которая прилагается к комплекту оригинальных ремней.

Проверка состояния

В среднем ресурс ремня составляет 50-60 тыс. км. Но продолжительность работы его во многом зависит от условий эксплуатации и качества  изделия.

Определение состояния и уровня износа ремня зависит от конструктивных особенностей автомобиля. Но сводится это определение к визуальному осмотру ремня.

Вначале производится проверка натяжения ремня. В нормальном состоянии он не должен проседать при нажатии на определенное расстояние, указанное в технической документации к авто.

Схема расположения ремня генератора

Далее визуально осматривается ремень на наличие повреждений и износ. Торчащие армирующие нити, вырванные куски резины, следы от горюче-смазочных материалов укажут на потребность в замене.

Устранить визг можно путем дополнительной подтяжки натяжения. Однако если уже натягивать ремень некуда, значит он сильно изношен и требует замены.

Если установлено, что ремень сильно изношен, производится замена. Перед выполнением данной операции нужно приобрести новый. Причем подбирать нужно по модели авто, а также по виду ремня. Клиновидный ремень невозможно будет установить на место многоручейного и наоборот.

Проверка на износ и его признаки

Прежде чем пытаться своими руками поменять узел, нужно убедиться в том, что он действительно исчерпал свой ресурс, не выполняет возложенные на него функции и требует замены.

Самым главным признаком износа считается появление характерного свиста в процессе работы генератора. Этот свист можно услышать, подав на генераторное оборудование соответствующую нагрузку. На практике это выглядит просто. Нужно запустить кондиционер или просто включить фары дальнего или ближнего света. Далее запускается двигатель, и нажимается педаль газа. Если в этот момент появляется свит из подкапотного пространства, ремень ослаб.

На свист и ослабление натяжения еще не говорит о полном износе. В некоторых случаях он лишь немного порепаный, но еще пригодный к дальнейшей эксплуатации.

Свист не выступает сигналом о критической неисправности узла. Но это очевидный признак того, что в скором времени придется менять элемент.

Когда устройство изнашивается и натяжение снижается, генератор продолжает функционировать. Пусть его эффективность снижается и заряд может подаваться частично, доехать до автосервиса или собственного гаража можно. Но как только вы узнаете, какая цена работы в СТО за такую процедуру, наверняка захочется лично разобраться в нюансах замены ремня генератора. Ничего здесь сложного нет. Зато получите дополнительный опыт и сохраните солидную часть своего бюджета.

Значительно хуже свиста считается постоянный шум от генератора. Причем появляться он может при нагрузке и без воздействующей нагрузки со стороны электрозависимого оборудования.

Что это за услуга?

Приводной ремень соединяет генератор, насос гидроусилителя рулевого управления и компрессор кондиционера со шкивом коленчатого вала двигателя, ремень передает мощность от двигателя к этим узлам. При отсутствии этого ремня аккумуляторная батарея не будет заряжаться, и ни один из электрических компонентов автомобиля не будет работать. Из-за высокой температуры двигателя, со временем ремень может потрескаться и порваться. При разрыве ремня рулевое колесо будет трудно вращать, и управление автомобилем станет опасным. В некоторых автомобилях насос системы охлаждения приводится приводным ремнем. При разрушении ремня нарушается циркуляции охлаждающей жидкости, необходимой для поддержания надлежащей температуры двигателя. Двигатель перегреется, что может привести к его серьезному повреждению

Приводные ремни являются важной частью силовой установки, и как любая её часть они подвержены износу. Во избежание проблем при работе автомобиля, замена приводного ремня должна совершаться сразу после обнаружения подозрений о неисправности

В ином случае возможен выход из строя многих агрегатов вплоть до их поломки, и как следствие, дорого ремонта.

Функции приводного ремня

В зависимости от модели автомобиля в нем может использоваться несколько приводных ремней. Их главная задача – приводить в движение большое количество агрегатов, среди которых наиболее важными являются генератор, компрессор и насос рулевого управления.

Обычно неисправность приводного ремня не приводит к немедленной остановке машины, скорее всего вам удастся доехать до дома или СТО. При этом ремонт откладывать нельзя, ведь в таком случае генератор не будет работать, а система охлаждения не сможет отводить тепло от двигателя.

Как заменить приводной ремень?

Если вы обладаете необходимыми навыками, то выполнить такую процедуру можно самостоятельно. Для этого нужно прочитать документацию к автомобилю, купить необходимое оборудование и совершить замену. Естественно, что для этого нужны определенные навыки, без которых лучше доверить это дело профессионалу.

Цена замены приводного ремня более чем доступна, поэтому проще вызвать механика и заняться более полезными делами. Если вы не знаете, когда в последний раз была сделана данная процедура, то перед тем, как заменить ремень грм, осмотрите его визуально на наличие дефектов, возможно это вовсе и не требуется. Замена ремня ГРМ и роликов прописана в инструкции по эксплуатации транспортного средства — не стоит принебрегать данной услугой.

https://youtube.com/watch?v=RwgPEtcN24s

Клиновый ремень

Клиновый ремень изготавливается бесконечным, в основном СЛОЕНОЙ конструкции. Он состоит из сердечника, расположенного в срединной зоне сечения ремня во всю его ширину, который и воспринимает на себя всю нагрузку резинового или резинотканевого заполнения ( слой растяжения и слой сжатия, расположенные соответственно над и под сердечником), и тканевой обертки. Тканевая обертка скрепляет составные части ремня, предохраняет боковые грани от истирания и способствует устойчивой посадке ремня в канавке шкива.  

Состоит клиновый ремень из корда /, завулканизированного в резину 2, и обертки 3 из двух-трех слоев прорезиненной ткани. Он расположен в зоне нейтральной линии ремня.  

Надевается клиновый ремень на шкив насоса и электродвигателя. Устанавливается электродвигатель так, чтобы ручьи шкивов на холились в одной плоскости, а ремень имел достаточное натяжение. Натяжение ремня проверяется нажатием на ремень между шкивами с усилием 1 кг, при этом ремень должен прогнуться на 4 — 6 мм.  

Запрещается снимать клиновый ремень при помощи рычагов; устанавливать и снимать ремень необходимо путем передвижения электродвигателя.  

Передающим элементом здесь служит клиновый ремень или специальная цепь. Винтовой механизм управления ( см. рис. 9.4) раздвигает одну и сдвигает другую пару конусов одновременно на ту же величину. При этом ремень перемещается на другие рабочие диаметры без изменения своей длины.  

График мощности, пере — 13. Размеры канавок клино-даваемой одним клиновым ремнем вых шкивов ( шкив диаметром 280 мм.

При работе в канавке шкива клиновый ремень прогибается и из-за эксцентричного приложения сил трения нагрузка по ширине несущего слоя ( корда) распределяется неравномерно. В узких ремнях вследствие меньшей ширины прогиб ремня незначителен и нагрузка распределяется более равномерно. Вогнутые боковые поверхности узкого ремня при огибании шкива становятся плоскими, и контактная нагрузка между ремнем и канавкой распределяется более равномерно, уменьшая износ и увеличивая ресурс ремня.  

При работе в канавке шкива клиновый ремень прогибается и из-за эксцентричного приложения сил трения нагрузка по ширине несущего слоя ( корда) распределяется неравномерно. В узких ремнях вследствие меньшей ширины прогиб ремня незначителен и нагрузка распределяется более равномерно. Вогнутые боковые поверхности узкого ремня при огибании шкива становятся плоскими, и контактная нагрузка между ремнем и канавкой распределяется более равномерно, при этом уменьшается износ и увеличивается ресурс ремня.  

В этих вариаторах ( рис. 2, ш) шкивы представляют собой раздвижные конические диски, а тяговый элемент — нормальный или широкий клиновый ремень.  

Делается это поворотом диска на 180 при помощи микропереключателя и электромагнита, причем шкив рабочего бобинодержателя выходит из зацепления с тексропным ремнем и останавливается колодочным тормозом, а шкив второго запасного бобинодержателя подходит под клиновый ремень, становясь на место первого. После этого цикл намотки продолжается без перерыва.  

Для получения большой подачи главным ограничением являются возможности клиновых ремней в отношении передаваемой мощности. Наиболее мощный клиновый ремень площадью сечения Е способен передать максимальную мощность Л 0 33 кВт при скорости 25 м / с; при меньших скоростях передаваемая одним ремнем мощность уменьшается.  

Транспортерные ленты.

Физико-механические свойства клиновых ремней не нормированы, но в ГОСТ 1284 — 45 приведен порядок подбора сечений ремней и количества их для различных видов передач, со скоростью до 25 м / сек. В этом же ГОСТ 1284 — 45 указан порядок подбора размера шкивов и желобков шкивов. Клиновый ремень должен быть полностью погружен в желобок шкива и опираться боковыми гранями на стенки желобка, не достигая дна его.  

После монтажа колонка подвергается внешнему осмотру и опробованию. Первый пробный пуск колонки должен быть произведен без нагрузки. При этом следует помнить, что клиновый ремень должен быть установлен на малый шкив электродвигателя и большой шкив роторно-шиберного насоса. Неправильная установка ремня влечет за собой выход из строя электродвигателя. При ослаблении клинового ремня следует произвести его натяжку, для чего нужно ослабить крепление на плите электродвигателя, нижним упорным винтом поднять электродвигатель на некоторую величину, а затем закрепить его. Сильно перетягивать ремень не рекомендуется. Нормальным натяжением ремня считается такое, когда при легком нажатии пальца ремень прогибается на 10 — 15 мм.  

Стенд для испытания топливораздаточной колонки.

Ремни клиновые и поликлиновые

Поликлиновые ремни представляют собой современный усовершенствованный элемент приводного устройства. От обычных плоских ремней их в первую очередь отличает наличие продольных ребер на внутренней стороне. Также, в отличие от клиновых, поликлиновые ремни имеют несколько продольных клиньев (от трех до восьми), а также меньшей высотой профиля. Такие ремни обладают высокой эластичностью, свойственной плоским ремням, а также повышенной прочностью на разрыв и истирание. Продольные клинья треугольной формы обеспечивают наилучшее сцепление со шкивом. Клиновые и поликлиновые ремни изготавливаются из резины. Несущей основой при этом выступает кордшнур из полиамидных и полиэфирных волокон. Наивысшей прочностью характеризуются ремни, для создания кордшнура в которых используется «Кевлар». Такие ремни отвечают высоким требованиям по упругости на растяжение. Показатель упругости таких ремней в 5-6 раз выше, чем у ремней, кордшнур в которых выполнен из других волокон. Существуют также ремни, дополнительно укрепленные несколькими слоями ткани, повышающими износостойкость.

Код	Наименование	Применяемость на компрессорах
4302104403	Ремень ХРА – 1107	ВК10-8, ВК10Е-8, ВК15Е-10, ВК15Е-15, ВК15А-10, ВК15А-15, ВК20Е-15, (ВК20А-15 зав.№…по 5283) — по 2 шт.
4302104203	Ремень ХРА – 1060	ВК5-8, ВК5Е-8, ВК7-10, ВК7Е-10, ВК7-15, ВК7Е-15, ВК5-10, ВК5Е-10, ВК10-10, ВК10Е-10, ВК10-15, ВК10Е-15, (ВК20А-15 зав № 5284…) — по 2 шт.
4302104603	Ремень ХРА – 1180	ВК(20А-10, 20Е-10) – по 2 шт.
4302104903	Ремень ХРА – 1250	ВК(15Е-8, 20Е-8) – по 2 шт.
4303115203	Ремень POLY-VL-1333-8	ВК30Е-8, ВК25Е – по 1 шт.
4303115403	Ремень POLY-VL-1371-8	ВК20, ВК30Е-10, ВК30Е-15 – по 1 шт.
4303126103	Ремень POLY-VL-1562-12	ВК40, ВК40Е – по 1 шт.
4303136103	Ремень POLY-VL-1562-16	ВК50, ВК50Е – по 1 шт.
4303146402	Ремень POLY-VL-1613-20	ВК60Е – по 1 шт.
4303146602	Ремень POLY-VL-1664-20	ВК75, ВК75Е – по 1 шт.
4303147103	Ремень POLY-VL-1841-20	ВК100 – по 1 шт.

Наивысшая степень сцепления поликлинового ремня с поверхностью шкива достигается благодаря усеченному профилю продольных клиньев. Такая конструктивная особенность при небольшом диаметре шкива, а также высокой скорости, способна увеличить передаваемую мощность на 80%.

Поликлиновые ремни имеют довольно обширный ряд эксплуатационных преимуществ. Использование данной конструкции исключает проскальзывание и вибрации в ходе работы

Стоит также обратить внимание на то, что работа устройства допустима при температуре воздуха от -30 до + 80 градусов по Цельсию. Благодаря малым размерам шкивов, а также небольшой высоте и массе ремня снижается процент выделения тепла во время работы. Максимальная скорость работы поликлинового ремня достигает 60 м/с

Максимальная скорость работы поликлинового ремня достигает 60 м/с.

Клиновые и поликлиновые ремни имеют довольно длительный срок эксплуатации и обладают повышенной устойчивостью к механическим повреждениям. Никакие атмосферные явления и загрязнения не способны повлиять на качество их работы. Поверхность данного устройства нечувствительна к машинным маслам, а также ударным нагрузкам.

Поликлиновые ремни являются оптимальным вариантом для использования при больших эксплуатационных нагрузках. Они также отлично подходят для работы со шкивами небольших диаметров, при высоких скоростях.

Регулярная проверка приводных ремней

Периодически каждый владелец автомобиля должен проверять состояние всех приводных ремней и их натяжку. Для этого необходимо проверять ремни пальцем при выключенном двигателе. Например, нажав пальцем на ремень, вы сможете понять для себя, ослабла ли натяжка ременного привода или нет. Помните о том, что ремень при этом осмотре не должен двигаться (смещаться на 1 – 2 см). Если вы увидели подобное, то виной тому слабая натяжка ремня. Также вы должны на ощупь осмотреть ремень на его повреждение, а еще необходим и визуальный осмотр на предмет сколов, трещин и рваных элементов на ремне.

Для этого воспользуйтесь карманным фонариком, который сделает ваш обзор не только лучше, но и сможет помочь вам выявить затертые участки на ремне (как правило, изношенный участки ремня будут блестеть).

В любом случае, если вы увидели повреждённые участки на ремне, то его в таком случае необходимо заменить на новый

Обратите свое внимание, что приобретая новые приводные ремни вам нет необходимости приобретать именно оригинальные расходники. Сегодня на рынке существует немало неоригинальных ремней, которые по своему качеству часто даже превосходят заводские оригиналы

Например, отлично зарекомендовала себя компания “Continental”, которая является крупнейшим поставщиком приводных ремней.

Средняя стоимость замены ремня в автомастерской составляет примерно около 2.500 тыс. рублей. Сама стоимость ремней для автомобиля зависит уже от известности марки и от себестоимости данной продукции. На рынке присутствуют как дешевые приводные ремни, так и дорогие, которые имеют у себя особую конструкцию и способны выдерживать экстремальные нагрузки.

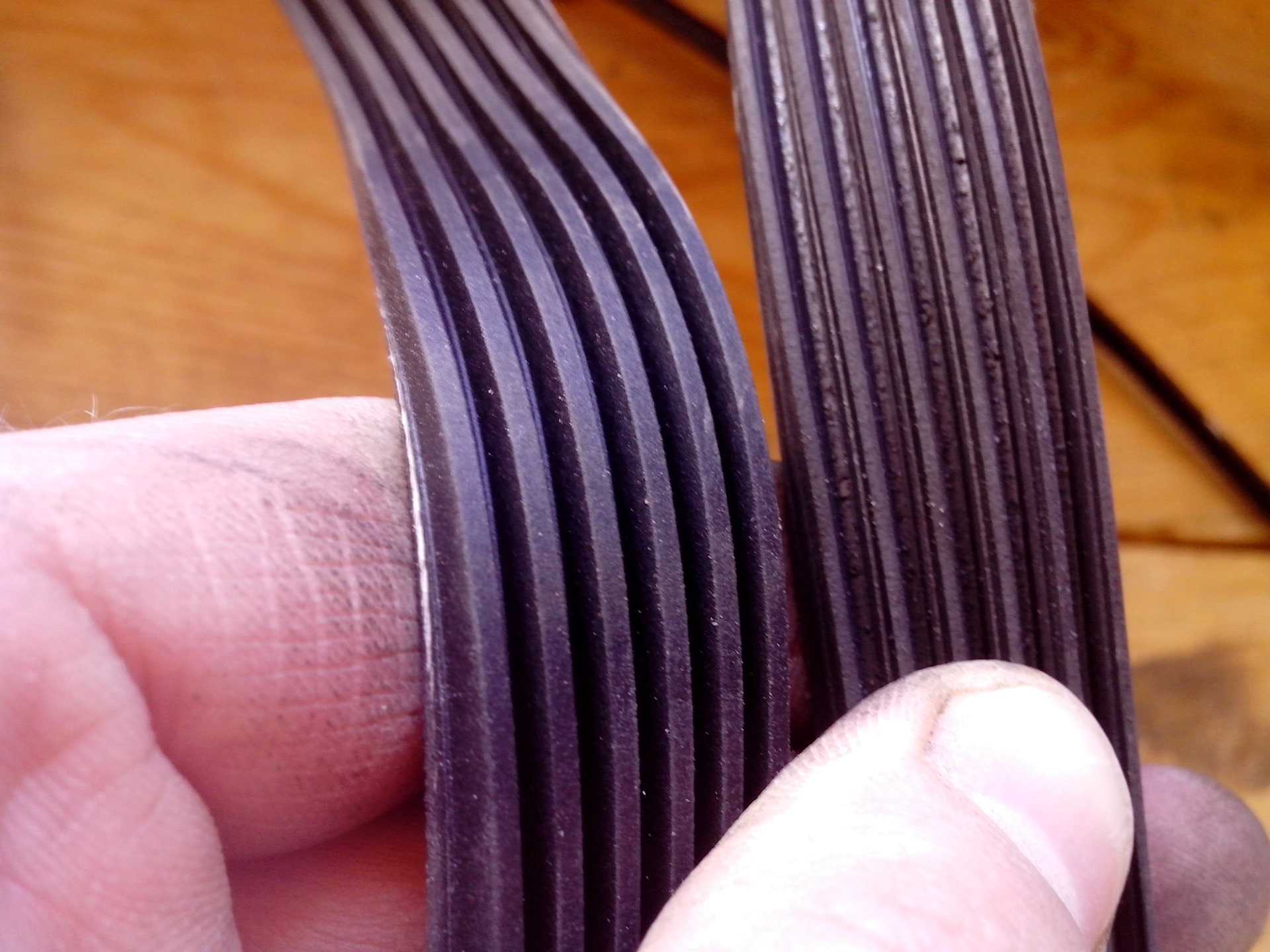

Износ поликлинового ремня

Какой бы качественной не была продукция, с истечением эксплуатационного ресурса, она подвергается значительному механическому износу. Изношенная деталь в конструкции узла автомобиля может сказаться на качестве и безопасности движения и на работе мотора.

В связи с чем рекомендуется периодически проводить диагностику ремней:

1. Осмотр внешнего состояния. Визуальный осмотр — основной способ выявить механические повреждения. При обнаружении расслоения нитей, появлении трещин, требуется как можно быстрее заменить.
2. Осмотреть не только ремень, но и шкивы. Если на шкивах есть сколы, то они создают задиры на боковых поверхностях ремня, что приводит к очень быстрому износу.
3. Осмотреть шкивы на наличие масла. Масло и другие продукты ГСМ не должны присутствовать на поверхностях шкивов и ремней.
4. Кроме этого, надо регулярно проводить осмотр натяжных роликов. Посмотреть, чтобы натяжные ролики четко держали ремень.
5. Проверять уровень натяжки ремня.

При сильно изношенном ремне, не только ручейкового поликлинового, но и других видов, появляется посторонний шум.

Профессионалы по ремонту и обслуживанию автомобилей рекомендуют менять ремень генератора, не реже, чем 50 000 км. Ремень должен быть натянут так, чтобы коэффициент прогиба был не более 0,5 см. При невозможности сделать натяжение, чтобы прогиб был меньше 0,5 см, то, значит проблема в роликах.

Важно! Осматривать ремень при покупке, чтобы не было заусенцев и трещин. Даже дорогие ремни надо осматривать

У всех видов товаров есть свой процент брака.

Стоимость ремней поликлиновых:

• для автомобилей АУДИ — ремень BOSCH — от 251 руб.;
• для автомобилей Порше — ремень Contitech 3РК600 — от 255 руб.;
• для автомобилей Форд — ремень БОШ — от 253 руб.;
• для Ситроен — ремень Skf — от 259 руб.;
• для Альфа Ромео — ремень фирмы Бош — от 250 рублей;
• для БМВ — Skf — от 250 руб.;
• для авто Cadillac (Кадилак) — ремень Gates — от 825 руб.;
• для машины Hummer (Хаммер) — ремень Contitech — от 2701 руб.;
• для Ягуара — ремень Dayco — от 305 р.;

Дальше список продолжается, примерно, в таком диапазоне цен — от 250 рублей на 2018 год. Что ВАЗ ЛАДА, что АУДИ, БМВ, Мерседсес, авто из Кореи или Китая, и т.д., требуют не больших вложений на замену ремня. Для Роллс-Ройса, Бентли, Феррари и других топовых мировых авто, соответственно, ремни в обычных автолавках не купить.

Подведем итоги

С учетом приведенной выше информации становится понятно, как поменять ремень генератора своими руками.  При этом сама замена не требует специализированного инструмента и профессиональных навыков. На деле, справиться с такой задачей  зачастую сможет даже рядовой автовладелец. Единственный нюанс – реализовать свободный доступ к механизму для регулировки натяжения. На некоторых авто с этим могут возникнуть сложности.

Так или иначе, зная, как поставить ремень генератора, можно быстро поменять изношенный элемент самому. При этом замена позволяет прямо на месте избавиться от посторонних шумов и свиста без посещения автосервиса. В свою очередь, такой подход позволяет немного сэкономить на содержании, ремонте и обслуживании автомобиля.

Напоследок отметим, что многие владельцы предпочитают менять ремни ГРМ, ремни генератора, шкивы и ролики не только ради экономии, а по причине того, что правильно выполненное самостоятельное обслуживание является гарантией установки качественных запчастей и точного выполнения всех регулировок. В результате замененные элементы служат долго, в процессе эксплуатации зачастую не возникает посторонних шумов и т.п.
