Как подмазать, чтобы поехать: изучаем конструкцию современных масляных фильтров

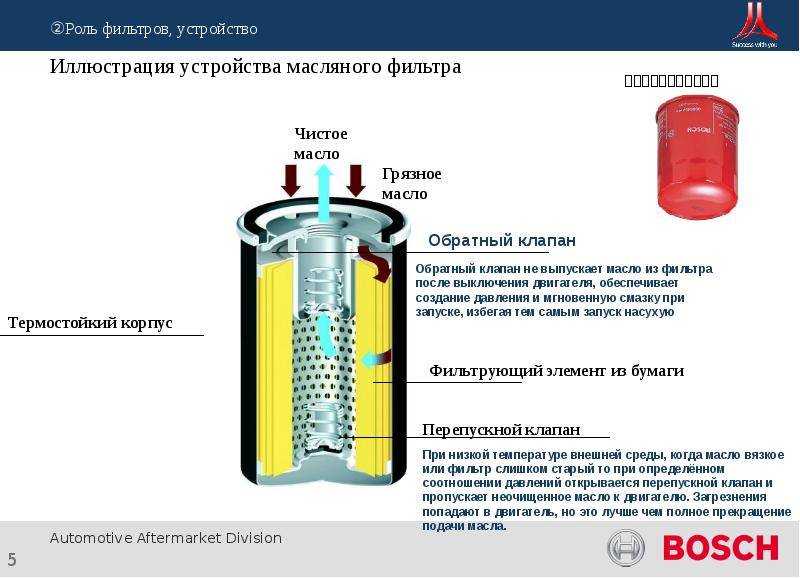

Устройство масляного фильтра

Современные автомобили чаще всего оснащаются неразборными механическими масляными фильтрами с бумажным фильтрующим элементом, которые все имеют примерно одинаковую конструкцию.

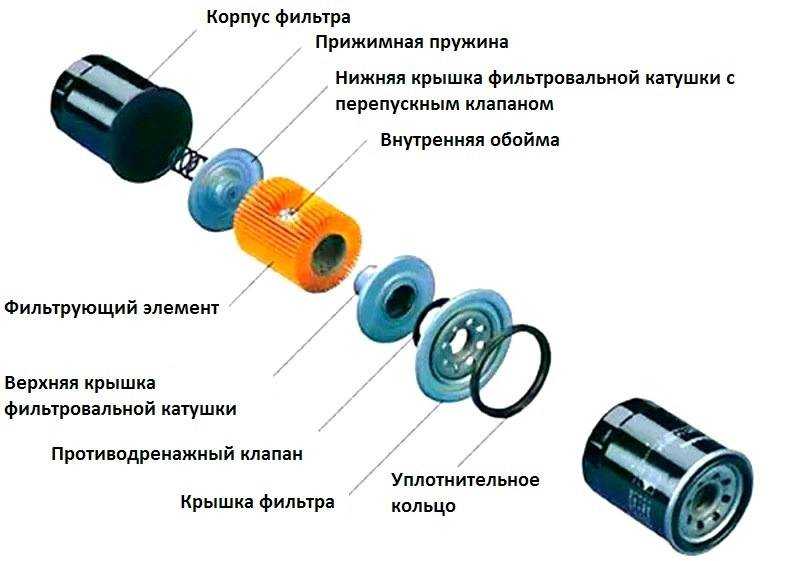

Корпус фильтра имеет вид тонкостенного металлического стакана, закрытого сверху завальцованной толстостенной металлической крышкой. В крышке имеются несколько отверстий по которым неочищенное масло поступает в фильтр. Масло проходит через фильтрующий элемент и уже очищенное поступает через центральное резьбовое отверстие обратно в двигатель. Центральное резьбовое отверстие одновременно служит для крепления фильтра к двигателю, прикручиваясь к резьбовому патрубку на двигателе.

С наружной стороны крышки имеется резиновое уплотнительное кольцо, которое обеспечивает герметичность соединения фильтра с двигателем. Уплотнительное кольцо может иметь прямоугольный, круглый или полукруглый профиль.

Главным элементом масляного фильтра является фильтровальная катушка, которая представляет собой внутреннюю обойму из перфорированного металлического листа с отверстиями для прохода масла, вокруг которой располагается фильтровальный материал.

В качестве фильтровального материала чаще всего используется фильтровальная бумага, реже используются волокнистые материалы. Для увеличения площади фильтрации фильтровальная бумага укладывается гофрами, в виде многолучевой звезды. Гофры обычно ровные, иногда в виде шевронов. Фильтровальную катушку внутри корпуса фильтра часто прижимает пружина.

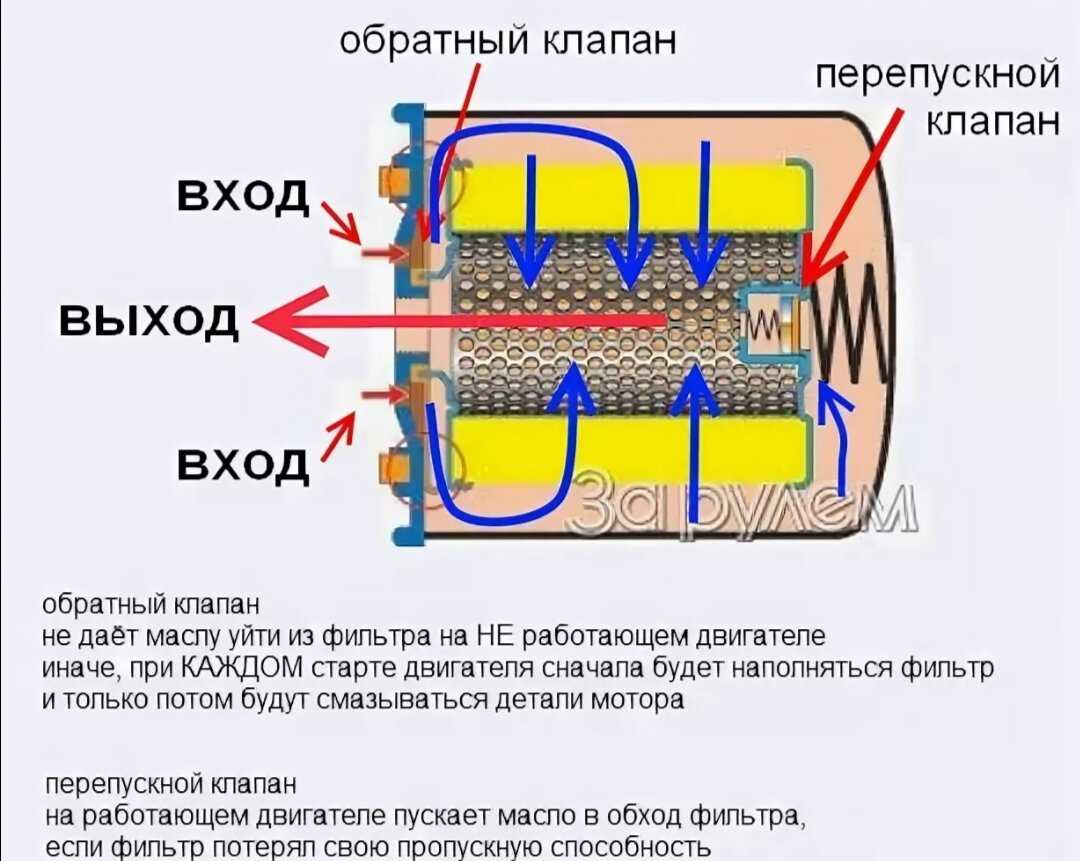

Конструкция масляных фильтров может включать в себя несколько клапанов: перепускной, противодренажный и противосливной.

• Противодренажный клапан представляет эластичное кольцо из обычной или силиконовой резины и закрывает изнутри входные отверстия в корпусе фильтра. Противодренажный клапан предотвращает слив масла из фильтра в картер двигателя после его остановки, что исключает образование воздушной пробки и задержку подачи масла в систему смазки при пуске двигателя, а также предотвращает переток грязного масла с наружной стороны фильтровальной катушки в полость с очищенным маслом внутри центральной обоймы.
• Перепускной клапан обычно расположен с другой стороны фильтровальной катушки и представляет собой подпружиненную тарелку, которая перекрывает отверстие в торце катушки. Открываясь перепускной клапан пропускает масло напрямую, мимо фильтровальной катушки, в двигатель без очистки. Перепускной клапан защищает двигатель от масляного голодания, если по каким-либо причинам фильтровальная катушка перестала пропускать масло. Например, когда фильтр забился продуктами износа, когда масло слишком густое от низкой температуры воздуха или при резком наборе оборотов двигателем, когда из-за резкого роста давления в масляной системе фильтрующий материал может не справиться с прокачкой резко возросшего объема масла.
• Противосливной клапан иногда устанавливается в неразборных фильтрах в комбинации с перепускным или противодренажным клапаном. Противосливной клапан не позволяет маслу выливаться из корпуса через выходное отверстие при замене отработавшего фильтра.

Для чего нужен фильтр

Данное приспособление служит для удержания загрязнений – частиц пыли, стружки, мусора, прочих твердых частиц, которые могут повредить систему смазки или движущиеся элементы.

Ведь масло, циркулирующее внутри двигателя, не только смазывает и охлаждает каждую деталь. Оно также собирает разного рода загрязнения, попадающие в систему, которые затем оседают внутри небольшого черного цилиндра. Постепенно такие включения забивают фильтрующий элемент, и масло перестает через него проходить.

Устройство фильтра такой режим предусматривает, при увеличении сопротивления открывается особый клапан, и поток масла начинает идти «в обход». Система продолжает работать, но уже без защиты. Поток идет мимо фильтра, который перестает защищать двигатель от опасностей. А грязное масло, которое продолжает циркулировать в системе, значительно снижает ресурс силового агрегата, повышает износ и уменьшает мощность.

Пошаговая инструкция по замене системы очистки

Замена очищающего модуля зависит от типа фильтра. К каждой модели прилагается документация, в которой отражена техническая информация по эксплуатации устройства. В ней также имеется инструкция по замене картриджа.

Обновление картриджа в кувшине

Процесс смены фильтрующего элемента в кувшинах состоит из нескольких шагов:

1. Из кувшина извлекают старый картридж.
2. Хорошо промывают емкость, включая воронку.
3. Наливают в кувшин воду до 1/2 объема.
4. Опускают в воду новый картридж на 10 минут.
5. Достают картридж и плотно устанавливают его в воронку.
6. Первые два объема воды сливают.

На заметку! Иногда новый фильтр медленно пропускает воду. Чтобы устранить это, необходимо извлечь картридж, встряхнуть его и вновь установить на место.

Наглядно весь процесс замены картриджа продемонстрирован в видео на примере кувшина Аквафор:

Замена картриджа в проточном фильтре

Так как проточное устройство подключается к водопроводу, первое, что необходимо сделать – это перекрыть подачу воды до места установки фильтра. Затем открывают кран, чтобы спустить остатки воды и уменьшить давление на участке водопроводной системы.

Необходимо также заранее приготовить емкость (например, ведро) для старых картриджей. Из них будет вытекать вода, поэтому емкость должна стоять рядом.

Чтобы извлечь колбу из корпуса крепления, необходимо нажать на кнопку и повернуть колбу против часовой стрелки. Из модулей извлекают картриджи и складывают их в приготовленную емкость. Колбы и резиновые уплотнители промывают без применения химических моющих средств.

Новые картриджи устанавливают на место старых элементов. В колбы наливают немного воды. Эта мера защитит мембраны от повреждающего воздействия воздушных пузырьков. Закручивают колбы, открывают воду и проверяют систему на предмет протечек.

Картриджи имеют одинаковый внешний вид, но разное наполнение. При замене их нельзя путать местами.

Справка! Если картриджи покупаются сразу в колбах, установка упрощается: достаточно поменять старые экземпляры на новые.

В следующем видео пошагово показан весь процесс замены на примере фильтра Аквафор:

Смена модуля в системе с обратным осмосом

Перед обновлением фильтров с многоступенчатой очисткой также требуется сначала перекрыть подачу воды, сбросить остаток давления в трубе и подготовить емкость для старых элементов.

Далее в работе следует придерживаться такой схемы:

1. С помощью специального кольцевого ключа откручивают колбу, на которую поступает водопроводная вода.
2. Проверяют качество уплотнительного кольца. При необходимости меняют его на новое или смазывают.
3. Удаляют старый картридж, промывают емкость и ставят новый фильтр.
4. Колбу вкручивают на свое место, предварительно положив уплотнительное кольцо.
5. Таким же образом меняют второй угольный фильтр.
6. Снимают трубку с авторегулятора и открывают подачу воды.
7. Сливают в емкость через трубку 5-7 литров воды.
8. Возвращают на место трубу и перекрывают воду.
9. Меняют механический картридж в третьей колбе.
10. Открывают воду и проверяют герметичность соединений.

Мембранный компонент меняют отдельно, когда закончится его ресурсный лимит. Для извлечения колбы необходимо снять входящие и исходящие трубки. Для этого вытаскивают фиксатор и нажимают на кольцо. С нового картриджа снимают заглушки. Открутив двойники и тройники со старого элемента, надевают их на новый.

Подсоединяют в разъемы трубки (до упора) и, подняв вверх кольцо, вставляют фиксатор. Новый фильтр нуждается в предварительной промывке минимум в течение 10-15 минут.

Наглядное пошаговое исполнение инструкции по смене картриджей в очистителе с обратным осмосом представлено в видео:

Замена магистрального очистителя

Магистральные устройства установлены путем врезки на трубу холодного или горячего водоснабжения. Несмотря на это при экстренной или плановой необходимости они также подлежат замене.

Их обновляют по следующей схеме:

1. Перекрывают поступление воды в нужном трубопроводе.

2. Сбрасывают остаточное давление в системе.
3. С помощью специального ключа откручивают корпус.
4. Промывают корпус в проточной воде.
5. Меняют старый механический картридж на новый.
6. Вручную ввинчивают корпус на место.
7. Открывают воду в системе, проверяют протечки.

В видео показано, как поменять магистральный фильтр, установленный в ванной:

Воздушный для двигателя

Эти элементы работают в системах забора воздуха, нужного для создания воздушно-топливной смеси. Если бы фильтра не было бы – то вся пыль и грязь которая оседает на нем проникла в цилиндры двигателя, а это и песок, и грязь, и пыль, и даже вода. Все это негативно скажется на ресурсе мотора, ведь песок от больших температур просто расплавится и превратиться в стекло, если он осядет на кольцах или стенках поршней – то ресурс снизится в разы! Фильтр не смотря на свою простоту и устройство, не дает этому произойти. Его функцию сложно переоценить.

Что хочется заметить, при замене вы обязательно должны просмотреть плотно ли он прилегает к своему «гнезду», даже мелкие трещинки не возможны, потому как через них может поступать нежелательный «мусор».

Также стоит отметить что — воздушные элементы, меняются намного чаще, чем скажем топливные, желательно с каждой заменой масла.

По классификации они стоят на втором месте, то есть не пропускают частички менее – 1 мкм, этого вполне достаточно.

Виды и устройство топливных фильтров

Конструкция и характеристика топливного фильтра зависят от нескольких факторов: вида топлива, для которого он предназначен, рабочего объема двигателя, типа топливной системы, конструкции автомобиля и фантазии инженера. В итоге, появилось довольно много разновидностей топливных фильтров, в которых довольно легко запутаться.

По виду топлива различают бензиновые, дизельные и газовые фильтры.

1. Бензиновые предназначены для тонкой очистки примесей в бензине. Они отфильтровывают твердые частички, но не задерживают воду.

   Устройство бензинового фильтра

2. Дизельные – самые сложные по конструкции. Помимо удаления грязи, они могут отфильтровывать воду из топлива, скапливая ее в специальном резервуаре.

   Устройство дизельного фильтра

3. Газовые отличаются полностью запаянным корпусом.

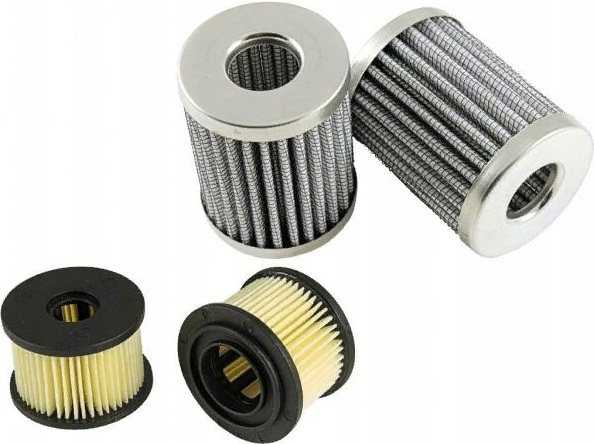

Общий вид газовых фильтров По размещению различают погружные и магистральные.

1. Погружные, как правило, ставятся на бензиновые автомобили. Они входят в единый блок с топливным насосом и датчиком уровня. Устройство погружного насоса с фильтром: 1 – корпус топливного фильтра тонкой очистки; 2 – крышка электробензонасоса; 3 – заглушка топливного фильтра; 4 – прокладка электробензонасоса; 5 – резиновый упор; 6 – фиксирующая шайба; 7 – фильтр грубой очистки топлива (сеточка погружная); 8 – электробензонасос; 9 — провода модуля топливного насоса. Погружной насос с фильтром всборе
2. Магистральные могут устанавливаться в любой точке топливной магистрали, от бака до ТНВД, карбюратора или инжектора.

Устройство выносного топливного фильтра для инжекторных двигателей По типу бензинового двигателя.

1. Для карбюраторных автомобилей – малопроизводительные, предназначенные для небольшого объема топлива.
2. Для инжекторных двигателей – с большой пропускной способностью, большей степени очистки.

Также разнятся по назначению.

1. Грубой очистки – это простая нейлоновая сетка, которая устанавливается на входе в топливный насос и задерживает только крупные частички загрязнений, как у погружных фильтрах.
2. Тонкой очистки – это те самые одноразовые фильтры, о которых идет речь в большинстве случаев.

По конструкции делят на прямоточный, накручиваемый и разборной.

1. Прямоточный имеет патрубки для соединения с топливной магистралью. Они могут находиться на противоположных сторонах корпуса или на одной.
2. Накручиваемый по своей конструкции очень похож на масляный фильтр: он подсоединяется к топливной магистрали по тому же принципу. Впускное и выпускное отверстия находятся одно внутри другого, и вся эта конструкция накручивается на специальный разъем.
3. Разборные – самые экономные. В них меняется только фильтрующий элемент, а корпус получается многоразовым.

Типичная схема топливного фильтра одинаковая для бензиновых и газовых двигателей.

1. Корпус. Он должен быть достаточно прочным, чтобы выдерживать рабочее давление.
2. Складчатый фильтрующий элемент, через который проходит топливо, забирает на себя все загрязнения.
3. Патрубки для подключения и сброса лишнего топлива.

В фильтрах для дизельных двигателей немного другие требования к качеству очистки: они должны удалять из топлива воду, сернистые примеси. Поэтому фильтрующий элемент делается из материала, отличающегося от наполнителя обычных фильтров. Кроме того, в дизельных фильтрах ставится сепаратор, в котором скапливается вода. Наглядно посмотреть их принцип работы можно на видео-уроке, ниже.

Можно ли заменить масляный фильтр без замены масла

Зная конструкцию автомобильного двигателя и путь движения масла в процессе работы, можно понять, что большой утечки масла не будет, если открутить масляный фильтр и установить на его место новый. Смазка в процессе простоя автомобиля стекает в масляный картер, который значительно ниже, чем фильтрующий элемент. Соответственно, основная масса масла не соприкасается с масляным фильтром, когда двигатель не работает, и вытечь при извлечении фильтра могут только небольшие остатки масла, которые в нем хранятся — объемом около 200-250 мл.

Обратите внимание: Есть еще один способ от умельцев на форумах, как сохранить масла, но при этом заменить масляный фильтр. Они советуют слить масло в отдельную канистру, после чего выполнять замену масляного фильтра, а далее залить уже ранее используемое масло

Не рекомендуем поступать таким образом, поскольку велика вероятность попадания в масло различных загрязнений в процессе слива-залива.

Замена тормозной жидкости

Тоже включена в число обязательных технических процедур. Заменяют жидкость в автосервисе или собственном гараже (в зависимости от умения автовладельца), чтобы обеспечить безупречную работу тормоза. В принципе, операция несложная, но на машинах с ABS порой нужно спецоборудование.

Периодичность замены расходника зависит от нескольких составляющих:

• модели машины — производитель обычно указывает срок в километрах, по истечении которых надо заменять жидкость;
• жидкости — есть качественные составы современного класса, реже нуждающиеся в замене;
• условий эксплуатации автомобиля — манера ездить, наличие протечек и т.д.

А еще — если был проведен ремонт механизмов тормоза — магистралей и трубок, а также колодок или суппорта, но только в случае разгерметизации системы.

Если не вовремя заменить тормозную жидкость, это чревато аварией! Например, грязная жидкость не сможет передавать усилия на исполняющие механизмы, в результате чего тормоза не сработают или сработают плохо в экстремальной ситуации.

Масляный фильтр

Устанавливается, как правило — на блок двигателя, сбоку или снизу. Основная задача, отчищать моторное масло от продуктов нагара, грязи, стружки, пыли и т.д. То есть здесь основная задача очищать смазку.

Он состоит из корпуса, обычно железного и фильтрующей части – делается также из пропитанной бумаги (схожей с бензиновым вариантом). Только здесь пропуская способность на уровне 1 мкм, если сделать слишком «плотной», то при холодном масле его попросту разорвет.

Нужно отметить, что этот элемент работает в условиях больших нагрузок, поэтому на нем предусмотрены перепускные клапана – зимой при низких температурах, он попросту не работает, пока масло не разогреется до рабочей температуры, а сбрасывает смазку в этот клапан. Хотя сейчас начинают появляться варианты типа БАЗАЛЬТ, они сделаны по-другому.

Так как он работает с маслом двигателя, а оно находится около горячих поршней, утрачивает свои способности уже через 10 – 15000 км, поэтому ОБЯЗАТЕЛЬНО МЕНЯТЬ при каждой смене масла.

Когда нужно менять фильтры?

Периодичность, с которой должна осуществляться замена фильтра в вентиляционной системе, зависит от того, насколько грамотно подобрано оборудование. Если сравнивать с открытым окном, клапаном в стене, приточная вентиляция обеспечивает более интенсивный воздухообмен.

Благодаря использованию фильтров в квартиру попадает меньше пыли, появляется возможность исключить проникновение болезнетворных бактерий, аллергенов, которые попадают в жилое помещение вместе со спорами, пыльцой растений.

В процессе эксплуатации фильтры загрязняются, эффективность их использования резко снижается. В результате возрастает статическое сопротивление, в квартиру попадает намного меньше воздуха, чем предусмотрено нормативами. Это касается не только индивидуальных приточных систем, но и общей вентиляции, оснащенных рекуператором.

Профессионалы рекомендуют заменять фильтрующие элементы не реже, чем каждое полугодие. Для города периодичность замены фильтра составляет каждые 3 месяца при условии, что квартира расположена во внутренней части двора, и ежемесячно, когда забор воздуха осуществляется со стороны проезжей части.

Чтобы снизить уровень накладных расходов и не заменять фильтры тонкой очистки слишком часто, рекомендуется дополнительно устанавливать улавливатели крупной пыли.

Несвоевременная замена фильтра снижает качество поступающего в квартиру воздуха, а также негативно отражается на эффективности работы всей системы

Своевременная замена фильтров позволяет продлить ресурс работы вентиляции.

Чтобы оценить, нужна ли замена уловителя пыли, стоит использовать следующие методы:

1. Автоматический контроль – чем больше забивается фильтр, тем заметнее становится разница давления в разных секциях приточной вентиляции. По достижении критического показателя подается сигнал. На панели контроллера появляется информация о необходимости замены фильтра. Она может отображаться в виде текста или горящей лампочки индикатора.
2. Визуальный контроль пользователь осуществляет самостоятельно. Он осматривает фильтр, принимает решение о замене. Со временем можно составить график. Специалисты утверждают, что плановая замена фильтра является лучшим решением по сравнению с установкой нового улавливателя после его полного загрязнения.

При расчете сроков замены фильтра важно учитывать высоту расположения квартиры. Чем выше этаж, тем чище воздух

Соответственно, фильтры придется менять реже.

При составлении графика стоит учитывать сезон. Снег считается естественным фильтром, притягивающим пыль, поэтому в холодное время фильтры загрязняются меньше.

Эффективность улавливания пыли зависит от качества фильтрующего материала. Чем больше его объем, тем большее количество вредоносных частиц он способен удержать. При несоблюдении графика замены, очистки фильтра, эффективность его работы резко снижается

Помимо пыли, поднимаемой ветром, в летний период важно учитывать наличие цветущих деревьев. Например, тополей, чей пух способен быстро забить фильтр

А также других растений, пыльца которых вызывает аллергию.

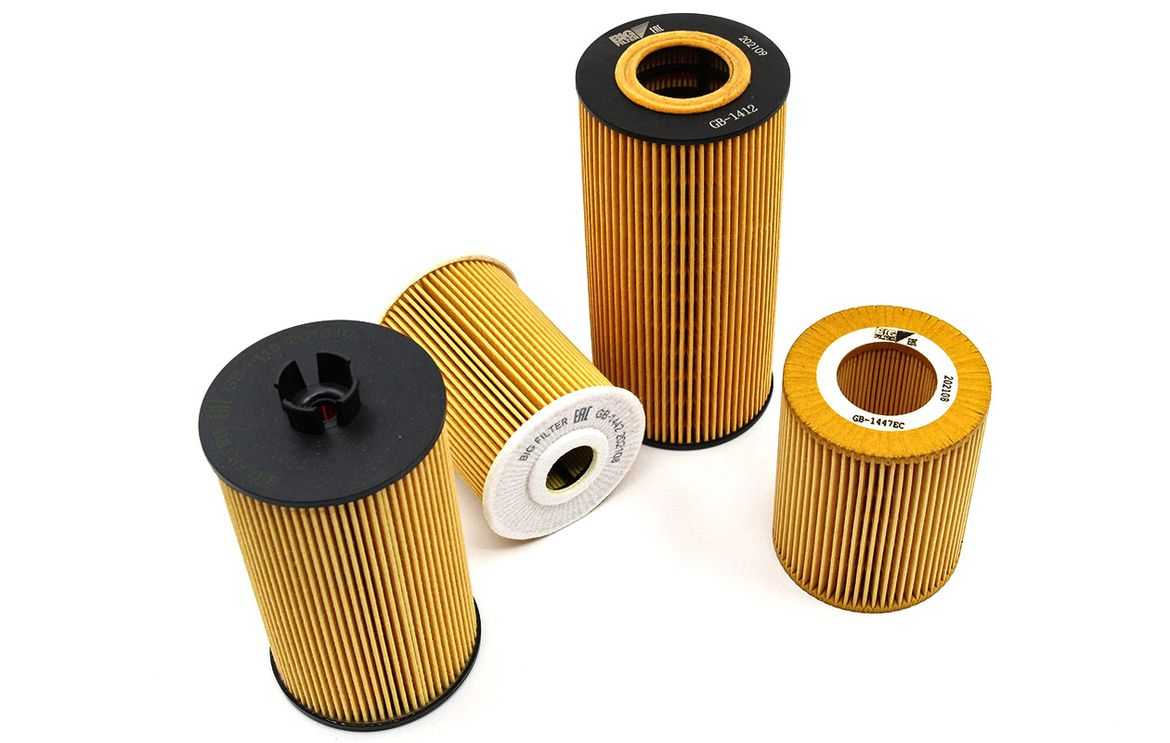

Виды масляных фильтров

По принципу действия, структуре и эксплуатационным характеристикам фильтрующие элементы делятся на несколько модификаций:

1. адсорбционные (бумажные, сетчатые, войлочные, пластинчатые и др);
2. центробежные (центрифуги);
3. гравитационные (отстойники);
4. магнитные.

Адсорбционный масляный фильтр двигателя

Адсорбционные или механические фильтры относятся к разряду приспособлений для тонкой очистки масляных жидкостей. Фильтрация эмульсий в таких конструкциях осуществляется путем их процеживания через пористый компонент.

Существуют два вида таких маслофильтров:

1. Неразборные, одноразового применения.
2. Разборные, с заменяемой рабочей частью.

Неразборные системы представляют собой автономные конструкции, которые по мере загрязнения или в соответствие нормам заменяют на новые элементы. У разборных моделей смене подлежит только фильтрующий элемент.

На практике наибольшее распространение получили устройства адсорбционного типа следующих конструкций:

• с гофрированным компонентом;
• дисковым;
• ленточно-щелевым.

Основу механического фильтра составляет сердечник цилиндрической формы, изготовленный из пористого картона или специальных полимерных нитей. Отрезок из ячеистого материала собирается в гармошку и фиксируется между двух металлических колец. Вместе они и составляют сменный маслофильтр.

Масляный адсорбционный фильтр двигателя независимо от типа корпуса состоит из следующих деталей:

• Металлический кожух со стяжным болтом – разборный, или без стяжки – неразборный.
• Пружина, прижимающая картридж к основанию.
• Обводной клапан.
• Фильтрующий элемент на внутренней обечайке (тонкостенная трубка).
• Обратный запорный клапан.
• Днище со входным отверстием, внутри которого нарезана метрическая резьба для крепления устройства.
• Уплотнительное кольцо.

Смазочная жидкость из поддона двигателя с помощью масляного насоса подается в корпус фильтра, где она проходит сквозь пористый картридж, очищается от ненужных веществ и поступает в каналы системы смазки. По такому принципу работают все адсорбционные устройства.

Отличие дискового механизма заключается в типе фильтрующего элемента. Здесь вместо гофрированного картриджа установлен металлический стержень, на который одеваются картонные диски. В ленточно-щелевых механизмах роль фильтрующего компонента выполняет стальной стержень, с намотанной на него послойно латунной проволокой.

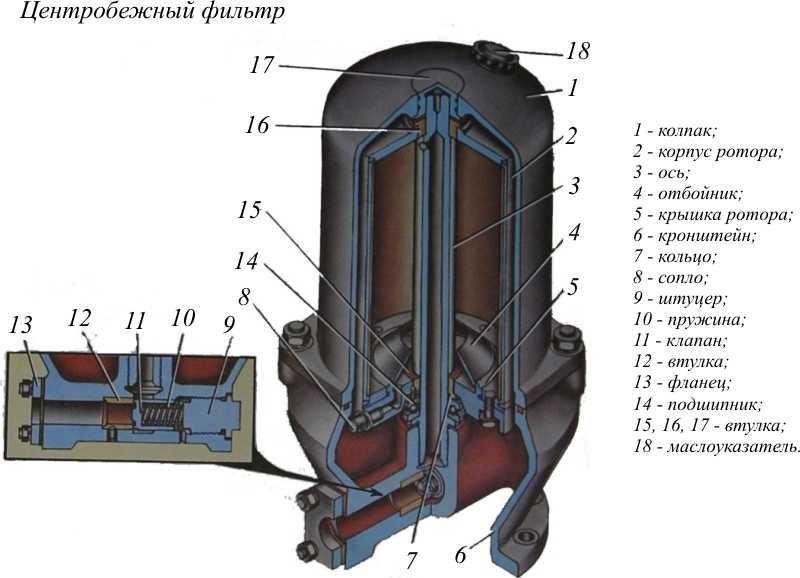

Центробежный

Принцип работы активно-реактивных фильтров центробежной очистки смазки основан на вращении с большой скоростью ротора, расположенного в центре металлического корпуса. Ротор состоит из стальной трубки, по периметру которой с определенным промежутком размещены отверстия с установленными в них жиклерами.

Масло под давлением поступает к оси вращающегося ротора и далее к соплам, откуда за счет центробежной силы отбрасывается к стенкам кожуха. В результате твердые частички прилипают к корпусу фильтра, а чистое масло поступает в двигатель.

По эффективности использования центробежный масляный фильтр относят к фильтрам грубой очистки. Поэтому, для улучшения качества масляной жидкости они всегда группируются в один блок с ФТО.

Гравитационный масляный фильтр двигателя

Фильтрующие приспособления-отстойники не применяются в качестве автономных механизмов. Их принято использовать совместно с фильтрами грубой очистки. Основу стандартных устройств составляет стальной корпус, в нижнем отсеке которого расположено днище, с установленным на нем рабочим элементом.

Вверху кожуха располагается металлический пластинчатый картридж. При продавливании жидкости через фильтр крупные частицы остаются на пластинах и впоследствии оседают на дно стакана. По мере засорения пластинчатый картридж снимают, промывают в специальном растворе и устанавливают на место для дальнейшего использования.

Магнитный маслофильтр

Самый простой очистительный механизм – это сливная пробка масляного картера, в корпус которой вмонтирован магнит. Продукты трения оседают на дно поддона, откуда с помощью магнита постепенно притягиваются к месту вывода отработанной жидкости. При сливе масла стружка вручную снимается с поверхности устройства.

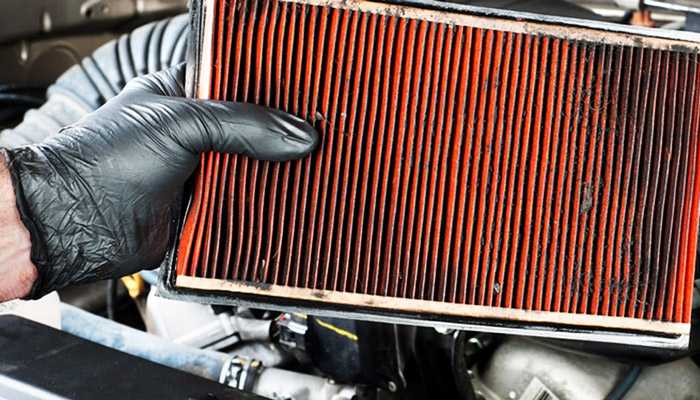

Для чего нужно менять воздушный фильтр в автомобиле

Если автомобиль лишить фильтра, в камеру сгорания начнет попадать неочищенный воздух. Он состоит из огромного количества вредных веществ – сажи, пыли, грязи, иногда даже твердых частиц. И это не говоря о насекомых, которые машина «собирает» при езде на высокой скорости (например, на автомагистрали).

Конструкция фильтрующего элемента состоит из пакета фильтрующих сеток. Они не позволяют загрязнениям и твердым частицам проникать дальше, смешиваться с топливом в карбюраторе. При постоянной эксплуатации машины по пыльным дорогам (например, по щебеночным, проселочным или полевым развязкам) соты сильно забиваются пылью. Чем это грозит?

Сначала двигатель не будет получать воздух в объеме, достаточном для качественного воспламенения рабочей смеси внутри камеры сгорания. Итог очевиден – значительно повышается расход топлива. Вся сложность состоит в том, что водитель не сразу заметит изменения в поведении мотора, особенно если речь идет о современной иномарке под управлением электронного блока. Последний попросту адаптируется под текущие параметры пропускной способности воздушной магистрали. Для поддержания паспортной мощности блок интенсивнее начнет заливать горючее. Подобная ситуация сильно снижает ресурсы двигателя, ведь горючее не догорает до конца, в цилиндрах начинает скапливаться мусор. Результаты могут оказаться печальными:

• закоксовка катализатора;
• забивание пламегасителя (при наличии такового);
• появление задиров на стенках блока камеры сгорания;
• увеличение нагрузки на рабочие элементы двигателя.

Поэтому к вопросу текущего состояния фильтра надо отнестись со всей ответственностью. Естественно, если вы не хотите потом тратить кучу денег на капитальный ремонт мотора либо полную его замену.

Основные технологические требования к выпускаемым фильтрам

В связи со значительной зависимостью нормальной работы движка от работоспособности к ним представляются такие требования:

• оптимальные параметры;
• качественный и долговечный материал;
• удобное расположение в корпусе автомобиля для быстрой и удобной замены;
• сохранение оптимального уровня работоспособности при различных погодно-климатических условиях;
• работоспособность при повышенных технических нагрузках.

Для приобретения определенной марки нужно использовать конкретный номер фильтрующего элемента, согласно каталога запасных частей определенной марки автомобиля. Чтобы не купить подделку плохого качества, лучше приобретать в сертифицированных магазинах или сервисных центрах.

Порядок замены фильтра печки

Замена фильтра печки на ваз 2110

Итак, как сменить салонный фильтр? Часть автомобилистов, не обладающих определённым опытом, вообще не рискуют заниматься сборкой-разборкой машины, прибегая к помощи мастеров СТО. Другая же часть автомобилистов пытается провести ремонт собственными силами, дабы сэкономить на дорогостоящих услугах. Существуют такие процессы, которые под силу выполнить даже непрофессионалу, к этим работам стоит отнести и ремонт печки машины ВАЗ. Для осуществления данного ремонта не обязательно иметь в своём арсенале специальный инструмент, вполне можно обойтись:

• нескольким отвертками;
• гаечным ключом 13-го размера;
• торцевым ключом 10-го размера.

Конечно, нужно знать месторасположение печного фильтра, поскольку придётся делать некоторые манипуляции по разборке:

• Для начала требуется снять щеткодержатели со стеклоочистителями(см.Замена стеклоочистителей ваз 2110 собственными силами ). Для этих целей необходимо воспользоваться ключом 13-го размера.
• Далее требуется демонтировать переднюю пластмассовую решетку, это можно осуществить с помощью обычной отвертки, предназначенной для выкрутки саморезов.

Пластмассовая решетка и ее снятие

Эти саморезы спрятаны под пластиковыми заглушками, снять подобный декор можно простой отверткой.

Дальше демонтаж нужно выполнять по определённому порядку:

• для откручивания двух гаек, которые являются крепежами для пластиковой накладки, необходим будет торцевой ключ 10-го размера. Эти гайки убираются вместе с накладкой, при этом в панели воздуховода образовывается прямоугольное отверстие. Собственно, через него и будет меняться фильтр печки;
• для фиксации фильтра не предусматриваются специальные крепежи, поэтому извлечь его можно вручную, без применения каких-либо инструментов. Таким образом, изношенный и засорённый фильтр меняется новым элементом фильтрации;
• все детали, которые демонтировались ранее, ставятся на свои места в противоположном разбору порядке. На данном этапе процесс замены печного фильтра считается оконченным.

Упрощение замены фильтра печки в машине ВАЗ (старое устройство)

Фильтр печки ваз 2110 и его защита

Смена печного фильтра на машине ВАЗ 2110 – это не сложная процедура, но, несмотря на это, придётся потратить немало времени для её выполнения.

Примечание! Многие мастера утверждают, что сменить фильтр печки можно без разбора жабо, только для таких действий потребуется определённый опыт и навыки.

Как правило, завод-изготовитель комплектует машины салонными фильтрами, но в индивидуальных случаях это не предусматривается, поэтому сразу возникает необходимость установить такой важный для водителей элемент.

Ваз 2110 фильтр печки

Мастера, которым уже приходилось менять фильтр, знают, что подобные работы не обходятся без разбора жабо, что не очень удобно и по времени не быстро. Для облегчения последующей замены фильтра не нужно обязательно разбирать жабо, достаточно будет демонтировать пару саморезов. Итак:

• Жабо разбирают, в этом процесс нет ничего сложного. Сложность может появиться при снятии пластмассового корпуса со сливом, именно за ним находится этот важный фильтр.
• Снизу можно нащупать три самореза, которые также отворачиваются. На съём саморезов тратится в среднем полчаса.

При снятии пластиковой стенки можно вырезать отверстие, соответствующее длине и ширине нового фильтра.

Новый фильтр и старый

• Собирается всё в обратном разбору порядке, только отверстие нужно закрыть фанерным листом, который прикручивается при помощи 2-х саморезов.
• В такой шумоизоляции нужно вырезать контур, который будет отгибаться в сторону при необходимости замены печного фильтра. В результате последующая смена фильтра салонного займет минимум времени.

Примечание! Если жабо новой модели, при этом фильтр размещается в горизонтальном положении, может потребоваться иная доработка.

Естественно, ремонт машины ВАЗ можно провести в условиях СТО, но если дело касается замены фильтра печки, с помощью видео и фото всё можно выполнить своими руками. В данной процедуре нет никаких сложностей, при нескольких повторениях инструкция уже не потребуется. Поскольку цена работ в условиях автосервиса не маленькая, это отличная возможность сэкономить.

Сегодня мы поговорим про то, как самостоятельно провести замену салонного фильтра в автомобиле ВАЗ 2110.

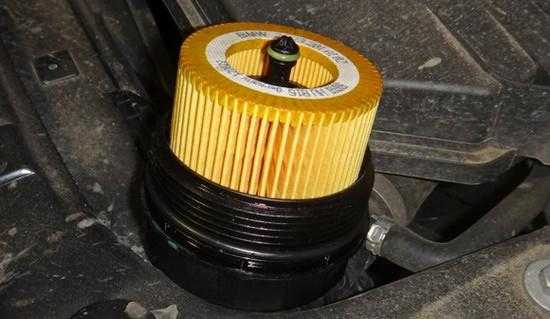

Когда менять масляный фильтр в машине желательно, но не обязательно

Установить новый фильтр на автомобиль рекомендуется в следующих случаях:

1. После использования промывочных масел. Бывалые автомобилисты, когда собираются промыть мотор промывочным маслом, специально покупают два фильтра: обычный (который ставят регулярно) и самый дешевый. На промывку ставят простой недорогой фильтр. После слива промывочного масла и перед заливкой регулярного смазочного материала ставят стандартный фильтр.
2. Если есть подозрения, что фильтрующий элемент забился. Это может проявляться в длительном горении лампочки давления после пуска двигателя или ее моргании на холостых оборотах. Первым делом в этом случае нужно не искать проблему в насосе или других участках масляной магистрали, а поменять фильтр.
3. При использовании недорогих фильтров/масел, при агрессивном стиле вождения или в тяжелых условиях эксплуатации авто. В таких случаях желательно сократить интервалы замены фильтра и масла.

Выводы

Никогда не забывайте о воздушном фильтре – от его состояния зависит качество работы силового агрегата вашего автомобиля. Старайтесь пользоваться продукцией, рекомендованной производителем. Если нет такой возможности, проверьте, есть ли сертификат качества. Справиться с заменой можно и в гаражных условиях, но не забывайте очистить внутренности от скопившейся пыли. Иначе она забьет новый фильтр пылью, из-за чего он быстрее станет непригодным. Обнаружив масло внутри пластикового короба, не торопитесь устанавливать фильтр. Его присутствие свидетельствует о разгерметизации поршневых колец двигателя.
