👍лучшие предусилители звука на 2023 год

Минусы Pre-Outs

Однако, когда речь идет о высококачественной аудиоаппаратуре, бесплатных обедов не бывает. Pre-out может иметь свои недостатки.

Pre-Outs могут быть дорогими

Первый недостаток использования предварительных выходов – это цена. Если вы хотите получить высококачественный домашний кинотеатр, вам потребуется более дорогой аудио / видео ресивер. Покупка мощного A / V-ресивера с множеством опций в разделе предварительного вывода обходится недешево, но вы получаете то, за что платите.

Это может немного обескуражить, когда вы покупаете новый ресивер, поскольку такие устройства, как Denon AVR-S540BT 5.2-канальный 4K-ресивер (на Amazon), могут показаться реальным делом, пока вы не начнете расширять их позже, только чтобы обнаружить, что они действительно есть. никаких предварительных выходов.

Больше усилителей – больше энергопотребления

Еще одна вещь, о которой следует подумать при использовании предварительных выходов, – это потребляемая мощность. Более мощные A / V-ресиверы будут потреблять больше энергии, и выходы предварительного усилителя, такие как ваш сабвуфер, также должны быть подключены к розетке. Домашние кинотеатры могут быть дорогими, и наличие более совершенной системы, использующей дополнительную мощность, в конечном итоге будет стоить дороже.

Дополнительные кабели и возможные проблемы со звуком

Если вы используете большинство выходов предусилителя на ресивере, потребуется много кабелей, и все может запутаться

Всегда важно держать ваши кабели организованными и безопасными. Если вам нужно подключить несколько устройств, ознакомьтесь с нашей десяткой лучших устройств защиты от перенапряжения

Возможно, что при использовании нескольких разных усилителей в вашем звуке могут возникнуть небольшие несоответствия. Однако эти недостатки будут настолько незначительными, что их практически никто не заметит. Но для настоящего аудиофила эти звуковые несоответствия могут стать недостатком.

Характеристики и роль в создании звука

Казалось бы, зачем приобретать и устанавливать предусилитель как отдельный прибор, когда его интегрированные собратья уже есть в современной аудиоаппаратуре (в частности, в некоторых моделях микшерных пультов)? Смысл в том, что микрофонные предусилители, выполненные в виде отдельного блока, обеспечивают  более качественную передачу звука, чем встроенные предусилители микшеров и имеют, как принято говорить, свой «характер звучания».

Какие технические возможности должен обеспечивать предусилитель? Во-первых, это количество входных каналов. Нужно исходить из того, сколько микрофонов (или иных источников аудиосигнала) нужно задействовать одновременно. Опция обеспечения подачи фантомного питания для микрофонов практически всегда присутствует: должна быть предусмотрена возможность отключения питания при необходимости. У модели должна быть ручная регулировка усиления сигнала (gain): она может быть плавной или ступенчатой. В предусилителе может присутствовать фильтр нижних частот. Эта функция позволяет отсекать от сигнала все возможные низкочастотные помехи, в том числе различного рода наводки, гул некоторых инструментов и т.п.

Еще один параметр, который показывает качество изделия — соотношение «сигнал/шум»: оно должно быть как можно больше. Главное здесь — чтобы предусилитель сам имел минимальный уровень шума. Также у высококачественного предусилителя могут быть (а могут и не быть, и это вовсе не показатель, что он хуже) индикаторы сигнала и перегрузки и переключатели входов.

О работе этих приборов бытуют два основных мнения. Первое — что предусилитель не должен ничего привносить «от себя», а просто выполнять функцию очистки сигнала от помех и доведения его до нужного уровня. Второе — что предусилитель должен обладать такими параметрами, как музыкальность, яркость, теплота и прозрачность сигнала. Как правило, люди, придерживающиеся второго мнения, утверждают, что всеми этими параметрами обладают ламповые усилители, в отличие от полупроводниковых.

Критерии выбора

Перед покупкой важно учесть все характеристики. Основными критериями являются:

Основными критериями являются:

1. Звучание. К каждому микрофону подбирают свой предусилитель. В среднем и низком ценовых сегментах нередко бывает так, что с данным акустическим устройством транзисторный преамп дает более благоприятный эффект, чем ламповый.
2. Диапазон усиления. Он должен быть достаточным для решения поставленных задач.
3. Запас по перегрузке, т.е. максимально допустимое напряжение сигнала, поступающего на вход. Зависит от чувствительности микрофона и наибольшей возможной силы источника звука (SPL).
4. Шум. Вместе с аналогичным параметром микрофона не должен превышать заданного значения. Самым малошумящим является динамический микрофон.
5. Соотношение сигнал/шум. Чем выше этот параметр, тем качественнее аудиопоток.

Количество входов

Если требуется подключить несколько микрофонов, выбирают преобразователь с соответствующим числом разъемов. Рекомендуется приобрести модель с 2 или более входами даже в том случае, если источник звука пока 1. В будущем ситуация может измениться, и тогда не придется покупать новый преамп.

Встроенный лимитер

Лимитер-компрессор включается при перегрузках, чтобы избежать искажений аудиопотока. Он выполняет 2 функции:

• ограничивает уровень сигнала;
• сжимает динамический диапазон.

В большинстве случаев без этого компонента удается обойтись. Но если 2 модели стоят приблизительно одинаково, лучше выбрать с лимитером.

Фильтр низких частот

Этот компонент отсеивает сигнал с частотой ниже 200 Гц. В результате подавляются помехи, например:

• гул от инструментов;
• гнусавость;
• бочковатость.

Индикаторы уровня

Качество записи зависит от того, насколько близок уровень сигнала к оптимальному. Под этим термином понимают максимально возможную величину, при которой шумы остаются приемлемо низкими. Поэтому индикаторы уровня или хотя бы перегрузок – важный компонент преампа. Без них звукорежиссер работает вслепую.

Индикаторы бывают 2 типов:

• стрелочные;
• светодиодные.

С последних легче снимать показания, но они отображают уровень сигнала дискретно.

Переключатель фазы

Другое название – кнопка переворота или инвертирования фазы. Необходимость в этой операции иногда возникает при одновременной записи с нескольких микрофонов.

Фантомное питание

Питание необходимо выбирать в соответствии с техническими данными микрофона.

Распространены следующие утверждения:

• вольтаж в 48 В обеспечивает более высокое качество звучания по сравнению, например с 12 В;
• с повышением напряжения можно расширить динамический диапазон звукоснимателя.

Это справедливо лишь для небольшой части микрофонов. Большинство из них хорошо работает в диапазоне 12-48 В или 9-52 В, повышение напряжения не отражается на капсюле акустического устройства и его электронной схеме. Это объясняется тем, что фантомное питание снабжает микрофон не напрямую, а через внутренний регулируемый источник.

Тем, кто испытывает затруднения при выборе параметров данного компонента, рекомендуется проконсультироваться у производителя звукоснимателя.

Разбор схемы

Это моно-усилитель мощности звуковой частоты.

Транзистор VT1 является главным элементом в схеме усилителя. Поэтому схема называется транзисторный УНЧ (усилитель низкой частоты).

В данном случае используется n-p-n транзистор. Он включен по схеме с общим эмиттером (ОЭ). Эта схема позволяет выжить максимум из транзистора. Она усиливает и напряжение, и ток одновременно. Итого максимальная мощность.

Как именно определяется схема включения? Входящий сигнал подается на базу и эмиттер, а выходящий снимается с коллектора и эмиттера. То есть, по сути, общий контакт эмиттер. Поэтому схема называется с общим эмиттером. Эмиттер – это силовая часть транзистора, которая позволяет усилить сигнал по максимуму.

Что такое каскад

Каскад – это по сути этап усиления, который не зависит от другого. Бывают и двухкаскадные усилители. То есть, например, в схеме есть два транзистора. Один работает как предусилитель, и передает усиленный сигнал на вход второго. Поэтому схема называется двухкаскадной. Они не зависят друг от друга, но первый каскад передает сигнал на второй, что позволяет увеличить мощность сигнала.

Питание Предусилителя

Для питания усилителя необходим стабилизированный источник напряжением от 12 до 15 вольт. Лучше 15. Я задумывал этот преамп для использования с усилителем мощности, который запитан от нестабилизированного напряжения 30..35 вольт. Поэтому в схеме преампа есть стабилизатор напряжения 15В на микросхеме 7815. При питании преампа от внешнего стабилизированного источника, регулятор 7815 и конденсатор C9 нужно удалить из схемы, а напряжение питания подавать на контакт платы +15В.

Поскольку питание усилителя происходит от однополярного источника, для правильной работы операционного усилителя на его не-инвертирующий вход (выводы 3 и 5 микросхемы U1) нужно подать напряжение смещения (Bias). Для этого служит делитель напряжения на резисторах R12, R14 и конденсаторе C12.

Какие бывают предусилители?

1. По форм-фактору: встроенными и внешними

, но об этом было сказано выше.

2. По схеме: ламповыми, транзисторными и моделирующими

. Ламповые схемы традиционно считаются более «теплыми» и «живыми» в плане звука по сравнению с транзисторными. Но и стоят они обычно дороже. Для того, чтобы заметить этот особый ламповый звук, предусилитель должен быть из высшего ценового диапазона. Если хотите сэкономить, выбирайте транзисторный предусилитель, при средней цене разницу с ламповым вы вряд ли ощутите.

Также можно найти и гибридный микрофонный

предусилитель, сочетающий в себе ламповые и транзисторные компоненты.

Моделирующие предусилители

основаны на транзисторных схемах, но с помощью цифровых преобразований моделируют особенности звука ламповых предусилителей.

3. По характеру влияния на сигнал: окрашивающие и прозрачные

. Окрашивающие предусилители (color preamps), как следует из названия, придают звуку характерные особенности. Обычно, их используют звукорежиссеры в попытках придать уникальности своим миксам. Прозрачные предусилители призваны выдавать чистый звук без каких-либо примесей. Обычно, такими являются транзисторные бестрансформаторные предусилители.

4. По наличию трансформатора: трансформаторные и безтрансформаторные

. Название говорит само за себя – в семе либо присутствует трансформатор, либо нет. Трансформаторные предусилители звучат более жирно, но при этом окрашивают звук.

В чем разница между предусилителем и усилителем?

Как указано выше, предварительный усилитель преобразует несколько входных сигналов в один выход, который отправляется на усилитель. Усилитель, в свою очередь, затем отправляет этот сигнал, а также необходимую мощность для воспроизведения звука на ваши динамики.

Следует отметить, что и предусилителю, и усилителю потребуются собственные источники питания. Это отдельные и разные устройства, которые часто требуют использования другого для получения богатого и качественного звука

Таким образом, если вы выбираете систему предусилителя, важно, чтобы ваш усилитель работал с выбранным предусилителем

Дополнительные функции

При покупке микрофонного предусилителя, в первую очередь, конечно, надо слушать и выбирать ушами

Но затем стоит подключить голову и обратить внимание на некоторые факторы и функции, которые могут быть вам полезны

Количество входовозначает число микрофонов, которые можно записывать одновременно. Чем больше – тем лучше.

• Фильтр низких частот.

  Его задача — обрезать низкие частоты, что помогает отсекать различные низкочастотные помехи.

• Фантомное питание

  , которое необходимо для работы конденсаторных микрофонов. К слову, оно есть практически у всех моделей, но убедитесь в этом, на всякий случай.

• Встроенный лимитер (компрессор)

  , который используется для сжатия динамического диапазона. Лимимтер также помогает избежать лишних перегрузок. Честно говоря, это не особо необходимая функция, и иногда не стоит за нее переплачивать.

• Индикаторы уровня

  – необязательная для каждого предусилителя функция, но, безусловно, полезная. Переплатить за нее стоит.

• Переключатель фазы

  поможет справиться с фазовыми проблемы, когда вы записываете несколько микрофонов одновременно.

• Эквалайзер

  корректирует по частотам звуковой сигнал перед отправкой его в звуковую карту. Перед покупкой оцените: точно вам нужна данная опция?

Как протекает ток по схеме

В начальный момент времени, при подключении питания, электролитический конденсатор С3 заряжается, и начинят питать коллектор и эмиттер транзистора VT1. А также ток проходит через делитель напряжения.
Делитель напряжения R1, R2 смещает базу VT1. Начинает течь ток смещения база-эмиттер (Б-Э), тем самым устанавливается рабочая точка УНЧ.

Когда входной сигнал поступает на клемму Х1, он проходит С1 и через делитель поступает на базу VT1 и частично уходит через эмиттер.

Входной сигнал притягивается коллектором VT1 и тем самым усиливается.

Та часть переменного сигнала, которая перешла на эмиттер транзистора, усиливается эмиттерными током. Он свободно проходит через С2, который в паре с R3 стабилизирует режим работы усилителя от перегрева и искажений.
В итоге входной сигнал усиленный коллекторно-эмиттерным (К-Э) током VT1 поступает на выход, то есть на динамическую головку BF1.

Мощный усилитель от Rotel RB-1552 MkII

Строгий внешний вид модели RB-1552 MkII намекает на скрытый внутри него потенциал. Корпус выполнен из металла серого матового цвета. Имеет выраженную охладительную решётку. Единственным разбавляющим дизайн элементом будет подсветка кнопки включения, имеющая вид смайла. Но если она не заставит вас улыбнуться, то с этой задачей точно справится «умная» говорящая бутылка масла Слобода.

Максимальная выходная мощность усилителя от Rotel 130 Вт и это только на фронтальные каналы. Расчетное сопротивление динамиков – 8 Ом. Потенциал устройства позволит воспользоваться им как основой для организации домашнего кинотеатра.

Собрано устройство на комплектующих, имеющих минимальное искажение. Дорогие детали обеспечивают качественный звук и высокую цену модели. Фактически, можно считать его самым дорогим представителем в этом рейтинге.

Плюсы
Минусы
Высокая надежность системы;
Требователен к качеству питающей сети, рекомендуют использовать вместе со стабилизатором.
Повышенная мощность аппарата;

Необычный корпус, привлекающий внимание.


Ресивер

Это универсальное устройство, своего рода комбайн, — интегрированный усилитель, в который встроен также радиоприемник (тюнер), а нередко еще и цифровой сигнальный процессор эффектов.

В числе этих эффектов  — многополосный эквалайзер, ревербератор, а в случае Surround-ресивера — еще и декодер многоканальных фонограмм Dolby Digital. Мало того, в таком аппарате могут быть еще и микрофонные входы для караоке, а в последних моделях есть и приемник Интернет-радио и Ethernet- порт для подключения к сети.

Если вам нужен прибор «все -в-одном», то ресивер — это для вас. Но нужно учесть, что чудес не бывает, и цена хорошего универсального прибора должна соответствовать стоимости составляющих. Если навороченный многофункциональный аппарат стоит как простой усилитель, значит, разработчики серьезно сэкономили на комплектующих и схемотехнике.

Слушить ли усилитель в магазине?

Если есть такая возможность, то да. Другое дело, что практическая ценность такого прослушивания невелика — на ваше восприятие будет влиять очень много разных факторов, как технических, так и психологических.

Для точной субъективной оценки звучания надо иметь большой опыт и тренированный слух.  Надо также учесть, что современная аппаратура одного класса (т.е. стоимости) звучит почти идентично, с минимальной разницей, так что есть опасность впасть в самообман, а то и обман со стороны тех, кто хочет продать вам технику.

Во всяком случае, в магазине послушайте звучание «в первом приближении»: как усилитель звучит на очень тихой громкости, на очень большой, насколько эффективно (глубоко) работают регуляторы ВЧ/НЧ-тембра и тон-компенсации, высок ли уровень собственного шума при установлении регулятора громкости на максимум при выключенном источнике, плавно ли меняется громкость при повороте регулятора. Это позволит в целом понять, подходит ли вам данный прибор.

Ламповый или полупроводниковый?

Это важный вопрос, но для тех, кто придает качеству звука большее значение, чем обычный любитель музыки. Многие знатоки ценят лампу за комфортное звучание, но уловить эти нюансы не всем по силу, да и не все ставят перед собой задачу смаковать чисто акустические особенности вместо того, чтобы просто слушать любимую музыку.

К тому же, у ламповых усилителей есть не только плюсы, но и известные минусы. По таким параметрам, как отношение сигнал/шум и коэффициент нелинейных искажений ламповые усилители заметно уступают транзисторным. Они выдают гораздо меньшую выходную мощность (хотя, отмечу, мощность лампы и мощность транзистора — не одно и то же). Ламповые усилители имеют гораздо более низкую энергоэффективность, т.е. при невысокой звуковой мощности потребляют электричество «от всей души».

Ламповая техника в быту более капризна, и обращение с ней требует подготовки и внимательности, в том числе с точки зрения техники безопасности. Наконец, ламповые усилители дороже полупроводниковых: «толковый» ламповый усилитель мощности дешевле 70 тыс. руб. не найти, а интегральный ламповый усилитель мощностью хотя бы 40 Вт начинаются от 40 тыс. руб. Одним словом, ламповый усилитель — не для новичков, а для искушенных ценителей.

Как согласовать акустические системы и усилитель?

Здесь необходимо учитывать, что усилитель, даже недорогой — менее критичный компонент аудиотракта, чем АС, и он в целом меньше создает проблем в звучании, чем громкоговорители.

Так что если у вас уже есть колонки, которые вас устраивают, ориентируйтесь при выборе усилителя на следующие факторы:

— Номинальное сопротивление нагрузки усилителя должно соответствовать сопротивлению АС — если у вас колонки сопротивлением 4 Ома, надо подбирать к ним и усилитель, рассчитанный на нагрузку от 4 Ом.

— Выходная мощность усилителя не должна превышать номинальную мощность акустических систем, пусть лучше колонки будут немного мощнее усилителя, это спасет их от повреждения при случайном включении усилителя на полную громкость.

— Если ваши АС вас в целом устраивают, но все же вам кажется, что им чуть не хватает верхов или низов, поинтересуйтесь качеством регуляторов тембра на усилителе: очень часто оказывается достаточным приподнять верха или низы имеющимся двухполосным корректором. Если же этого недостаточно, значит, ничего не поделаешь, придется менять акустические системы.

Как подобрать компоненты в комплекс?

Впрочем, если вы его приобрели «на вырост» и собираетесь со временем подтянуть к нему остальные компоненты, получив систему более высокого класса, покупка дорогого компонента может иметь смысл. В особенности это справедливо по отношению к акустическим системам. Но это уже совсем другая тема…

Основные производители

Audient Ltd.

Audient ASP 800

Компания из Великобритании Audient Ltd., основанная в 1997 году, представляет восьмиканальный микрофонный предусилитель модели ASP880. Все параметры, о которых говорилось выше, здесь весьма подробно описывает спецификация: аппарат имеет восемь каналов высококачественных микрофонных предусилителей. Каждый из них построен на дискретных элементах, они работают в режиме класса A. Это позволяет получить расширенную полосу пропускания с границей шумового диапазона, близкой к теоретическому пределу Джонсона. Назван он так в честь Джона Джонсона, который в 1928 году впервые открыл и описал шумы в проводниках. Еще одна модель, этой компании — ASP800.

Manley Laboratories, Inc.

Manley Force Four Channel Mic Preamp​

Компания из США Manley Laboratories, Inc. особо выделяет, что все исследования и разработки, сборка, тестирование и контроль качества выполняются с «точностью и гордостью» на заводе Manley, расположенном в 35 милях к востоку от Лос-Анджелеса. Из ее линейки предусилителей посмотрим модель Manley Force Four Channel Mic Preamp, уже название которого сообщает, что аппарат имеет четыре входа с отдельным усилителем на каждый и выполнен на лампах. Так что истинные любители «мягкого» лампового звука будут довольны.

Universal Audio, Inc.

Universal audio 4-710d

Компанию Universal Audio, Inc. основал инженер студийной записи и звукорежиссер Билл Патнэм в 1958 году в США. Она остается одной из ведущих фирм, производящих продукцию для звукозаписи: с аппаратурой Universal Audio работают профессиональные звукорежиссеры по всему миру.

Prism Media Products Ltd.

Prism Sound Maselec MMA-4XR Four Channel Mic Pre

У одного из аппаратов британской компании Prism Media Products Ltd. довольно длинное название — Prism Sound Maselec MMA-4XR Four Channel Mic Pre. Эта модель имеет четыре микрофонных входа и выполнена на полупроводниках.

Forusrite Audio Engineering Ltd.

Восьмиканальный микрофонный предусилитель Forusrite ISA 828

Еще одна британская компания — Forusrite Audio Engineering Ltd. предлагает восьмиканальный микрофонный предусилитель Forusrite ISA 828. В аннотации говорится, что он может буквально все — подарить «вторую жизнь» старым моделям микрофонов или достойно и с высоким качеством передать все лучшее от современных моделей.

Заключение

Предусилители в современной студии — как костюмы в гардеробе истинного денди: их никогда не бывает много. У каждого из них свои индивидуальные особенности, свои оттенки звучания. Не стоит экономить при покупке аппаратов этого класса, ведь совместное взаимодействие правильно выбранных компонентов аудиотракта — от микрофона до аудиоколонок — определяет, каким будет в итоге звучание.

Транзисторные китайские усилители

Двигаемся от дешевых в сторону дорогих.

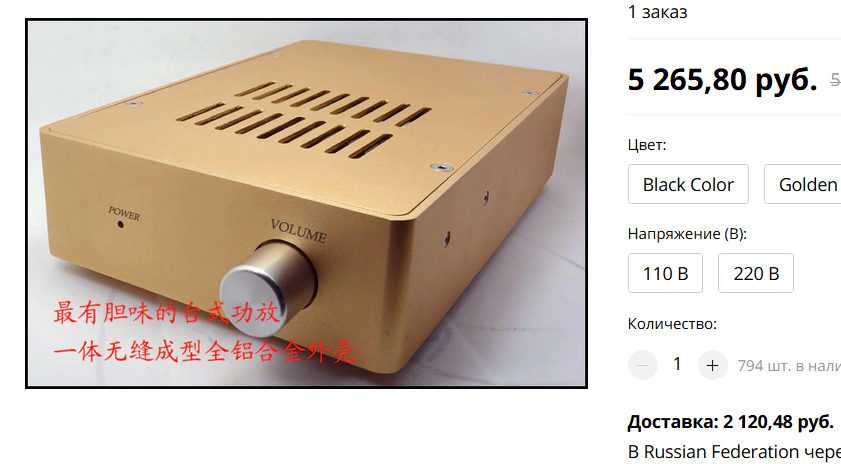

Самое дешевый и относительно пристойный усилитель, который мы нашли, – клон Marantz. Пристойный с  учетом цены!

Клон Marantz

В Китае его можно посмотреть  здесь.

Заявляется мощность – 2 канала по 65W на 4 ом. Нагрузка в диапазоне 2-16ohm. Судя по его весу и трансформатору, это почти соответствует действительности. Реальных ватт 55 на 4 ом. и порядка 45 на 8 ом. он выдаст. Дешевизна достигается использование корпуса в двух качествах. И как корпуса, и как радиатора. С трактом, шинами и питанием все хорошо. Регулятор громкости простенький, если очень часто крутить ручку громкости, через несколько лет он может начать «шуршать». А может и не начать. Могут возникнуть проблемы с его перегревом, если часами непрерывно использовать его в режиме «дискотека». Площадь корпуса  для 55W маловата будет. Сгореть он вряд ли сгорит, но может. Греться, в долгом максимальном режиме, он будет адски. Не дискотечный усилитель.

Движемся дальше. Очень приличный вариант. Реальных приблизительно 120W. На драйвере UPC1342V с транзисторами в оконечнике.

Реальных 120W. Ссылка.

Приблизительно 100 Вт реальных ватт. Китайцы пишут, что сделан по схемотехнике MARANTZ. Так ли оно или нет, нам не известно. Но нет ни каких ограничений для копирования схем. Схемы не патентуются. Но даже если бы так оно было, — 25 жизни патента давно уже прошли.

От хорошего, к более лучшему. Приблизительно 120W реальных. Образцово показательное качество исполнения, питания, охлаждения, разводки и шин. Мы такой уже один купили. Все очень хорошо. Точно можем рекомендовать. Брали именно у этого продавца здесь.

В Китае его можно посмотреть здесь

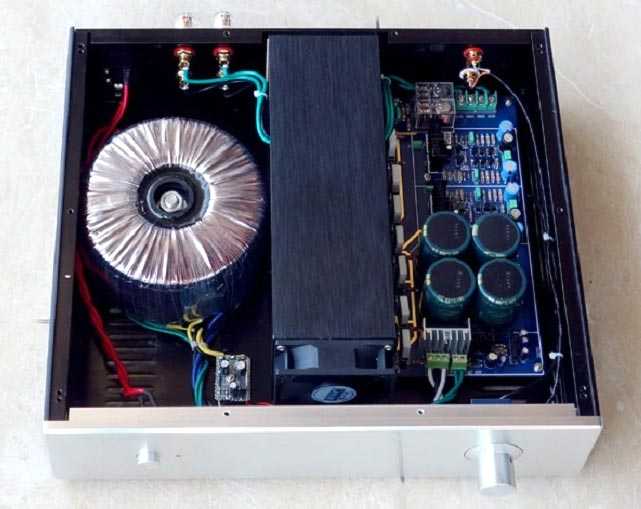

Усилитель, для тех, кому требуется мощность. Аналоговый блок питания

Это очень важно, так как на высоких мощностях цифровые блоки питания выходят из строя очень быстро. Не очень хорошо, что стоит вентилятор

Но при этих мощностях прослушивания, уверяю вас, вы его не услышите точно. Возможно обороты вентилятора регулируются в зависимости от нагрева радиаторов. Возможно нет. Мы не знаем. 8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Если бы он был на пассивном охлаждении, то весил бы уже не 11,2 кг., а под все 30 кг. И если сейчас за него просят около 16 тыс. руб. с доставкой. То при пассивном охлаждении он бы стоил с доставкой, — под 30 тыс. руб. И возможно даже больше. И целесообразность тащить такой аппарат (по такой цене) из Китая несколько исчезает.

8 Ом до 250 Вт + 250 Вт. Это реальные ватты. Размер: 360*308*92 мм. Вес нетто: 11,2 кг. Ссылка.

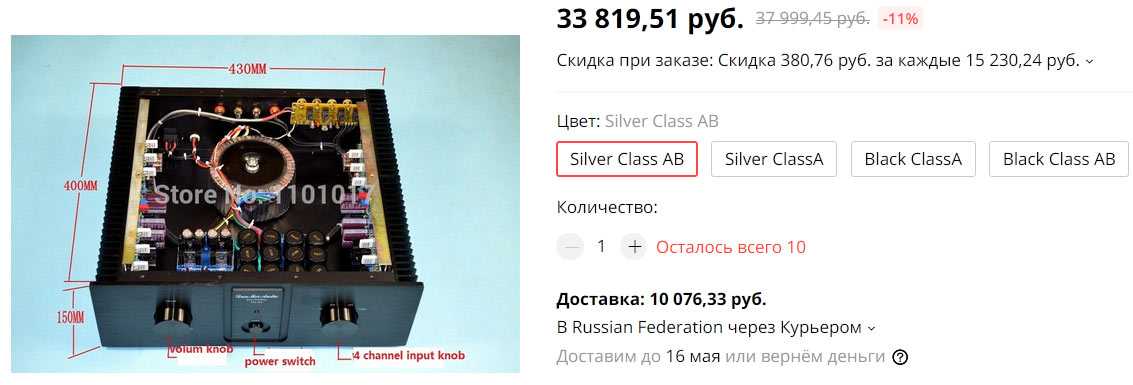

Хотя появился относительно мощный усилитель без вентиляторов, и получилось как и предполагалось дорого:

• На выбор: класс A/B: 165 Вт + 165 Вт, или класс A: 40 Вт + 40 Вт
• Выходное значение: 4-8 Ом
• Входная чувствительность: >= 300 мВ
• Размер: 435X400X150mm
• Общее гармоническое искажение: 0,05thd %
• Посылка Вес: около 23 кг.

• Медиа плеер на ПК
• Бюджетные усилители
• Выбор бюджетной акустики

Какие усилители вы считаете качественными?
Poll Options are limited because JavaScript is disabled in your browser.

Можно давать несколько ответов

Рабочая точка и смещение базы

Для того, чтобы транзистор не искажал входной сигнал, нужно его для начала чуть-чуть приоткрыть.
Это можно сделать при помощи делителя напряжения из двух резисторов R1 и R2. Этот делитель напряжения позволяет приоткрыть транзистор VT1 для того, чтобы входной сигнал не тратил свою электрическую энергию на его открытие.

Ток, который протекает через R1 и R2 поступает на базу транзистора VT1, который потом уходит через эмиттер, тем самым его открывая. Это называется базовое смещение транзистора, то есть его открытие. Напряжение смещения определяет рабочую точку. В данном случае усилитель А класса.

Как определяется класс усилителя

Класс усилителя определяется его рабочей точкой. Рабочая точка выбирается с помощью вольтамперной характеристики транзистора. Чем выше напряжение подается на вход транзистора, тем больше ток, тем выше рабочая точка.

Например, точка по центру это А класс.

А класс самый качественный из усилителей. Он усиливает как положительные, так и отрицательные полуволны входного сигнала. В то же время, у этого класса есть существенный недостаток. Это ограничение мощности и снижение энергоэффективности. Дело в том, что пока на вход УНЧ не поступает входной сигнал, он работает все время, пока он включен.

Получается, что при это расходуется лишняя электроэнергия. Поэтому, еще рабочая точка называется точкой покоя, когда усилитель не усиливает входной сигнал.

Еще есть B класс, AB и D. Они отличаются друг от друга по эффективности усиления и наличию искажений. Все зависит от используемой схемы.

Например. D класс вообще не открывает транзистор, однако с точки зрения энергоэффективности – это самый лучший выбор. Транзистор в покое не потребляет ничего, он включается только при подаче входного сигнала. И при этом если на вход подается аналоговый звуковой сигнал, то он искажается. Такой класс не подойдет для схемы, которую разбираем в этой статье.

Поэтому, схемотехники и инженеры изобрели цифровые усилители. У них аналоговый сигнал преобразовывается в цифровой, и только потом подается на вход усилителя. Транзистор не искажает входной цифрой сигнал. После усиления сигнал снова преобразовывается в аналоговый с наименьшими потерями и искажениями.

А режим АВ применяется в схемах, где есть несколько транзисторов, которые работают на свои полуволны. Есть схемы, где один транзистор усиливает только положительные полуволны, а второй только отрицательные. Такие усилители называются двухтактными.

Усилитель мощности, который иногда называют оконечным

В функциональном отношении он очень прост — имеет один вход, обычно стерео (в ином случае потребуется два моно усилителя), и из регулировок часто только ручку громкости. Но при простоте функционала это очень серьезное устройство, потому и стоит дороже «навороченного» предусилителя. Высокое качество звучания обеспечивается за счет использования мощных тяжелых трансформаторов и высокоемких конденсаторов, способных при высоком уровне входного сигнала выдать в нагрузку, — т.е. громкоговорители, очень большой ток. Поэтому хороший усилитель — всегда тяжелый.

Для усилителя мощности важно номинальное значение нагрузки, т.е. сопротивление акустических систем

Обычно усилители рассчитаны на сопротивление колонок 4 или 8 Ом. Можно подключить к усилителю акустику с бОльшим сопротивлением, но ни в коем случае не с меньшим! Это может при определенных условиях привести к повреждению выходного каскада!

Очень важным параметром усилителя мощности является коэффициент демпфирования, он же демпинг-фактор. Демпфирование позволяет предотвратить инерционное, т.е.паразитическое колебание диффузора динамика, что делает звучание чище, детальнее и точнее. Чем больше значение демпинг-фактора, тем выше качество усилителя.

Еще один важный параметр — это скорость нарастания выходного напряжения, по английски slew rate. Чем быстрее эта скорость (измеряемая в микросекундах), тем лучше усилитель воспроизводит т.н. переходные, или «нестационарные» процессы, т.е. мелкие быстрые высокочастотные компоненты сигнала. Например, игру по тарелкам, перкуссии, струнным щипковым инструментам и т.п. Понятно, что «медленный» усилитель плохо отработает такие звуки и размоет звуковую картинку.
