Как работает пламегаситель вместо катализатора? как сделать пламегаситель для авто своими руками

Как сделать пламегаситель своими руками

Как мы уже знаем, удалить катализатор (вырезать его из выхлопной системы) не составляет труда. При этом характеристики авто от этого не пострадают. Единственное, что изменится — экологическая составляющая. В выхлопных газах машины будет больше вредных веществ, из-за отсутствия дополнительный очистки.

Какие виды пламегасителей существуют, в чем их особенности? Можно ли соорудить пламегаситель своими руками? Рассмотрим эти моменты подробнее.

Удаление катализатора без монтажа пламегасителя — возможно ли?

Многие автовладельцы интересуются, можно ли убрать катализатор, а взамен его не устанавливать пламегаситель. Теоретически, это возможно. Но при этом стоит быть готовым к ряду проблем, а именно:

Снижению срока службы глушителя. Объясняется это тем, что каталитический преобразователь (как и пламегаситель) удерживает и охлаждает отработавшие газы. Далее, уже охлажденные выхлопные газы направляются к глушителю и уже не наносят изделию вреда («пригорания» металла не происходит). Если же катализатор и пламегаситель отсутствуют, то раскаленный поток выхлопных газов поступает по трубам к глушителю. По этой причине, резонатор быстрее «сгорает», а само устройство требует ремонта или замены.
Возрастает громкость выхлопа. Многие считают, что, при удалении катализатора (без его замены пламегасителем), громкость двигателя возрастает и напоминает звук гоночного авто. Вовсе нет. По статистике, катализатор убирает только 5-7 процентов звука. Это значит, что мотор становится громче, но незначительно. Дискомфорт почувствуют только особо придирчивые водители.

Именно по этим причинам, стоит купить или сделать пламегаситель, поставив его, вместо демонтированного катализатора.

Какие виды пламегасителей существуют?

В процессе выбора, важно знать о видах устройств, представленных на рынке. На сегодня выделяется два типа пламегасителей:

Коллекторные. Уже по названию можно понять, что такие устройства монтируются в непосредственной близости к коллектору. Этот вид изделия применяется чаще всего и устанавливается на 70 процентах авто.
Магистральные. Главная особенность пламегасителя — монтаж в центральной части трубы. Такой тип устройства подходит для автомобилей с турбированными моторами. Объяснить это легко. К двигателям с турбиной предъявляются особые требования: давление исходящих газов должно быть максимальным. По этой причине, на выпускной коллектор пламегаситель не ставится.

Упомянутые типы устройств отличаются и конструктивно. Так, коллекторный пламегаситель имеет более простое исполнение, в то время как магистральный узел отличается более сложным устройством.

Как устроен пламегаситель?

Пламегасители бывают совершенно разными по своей конструкции. Вот, как выглядит устройство классического («прямого») пламегасителя:

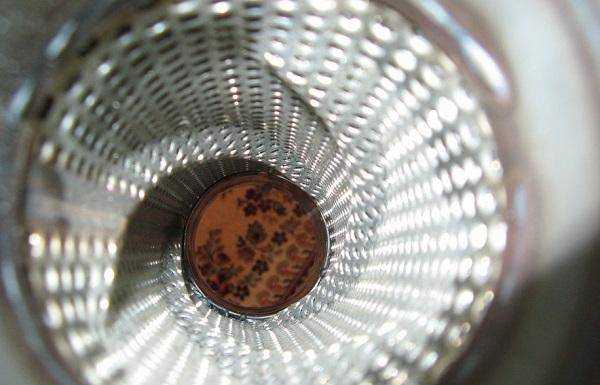

Подбираете прямую трубку и высверливаете в ней много отверстий (то есть делаете изделие перфорированным).
Изготавливаете корпус. Желательно, чтобы последний был выполнен, с применением двух листов металла и проложки (устанавливается между слоями). Далее сворачиваете заготовки в форме эллипса или цилиндра.
Вставляете в готовый корпус подготовленную ранее трубку с отверстиями, а в промежутки между ними — забиваете негорючий материал (подойдет базальтовая вата).
Завариваете верхнюю часть наружного кожуха и оставляете только трубу.

Видео: Пламегаситель своими руками на Форд Фокус 2

Если видео не показывает, обновите страницу или » style=»color:#CC3333″>нажмите здесь

Вот и все. По сути, вы сделали пламегаситель своими руками. После его установки, отработавшие газы будут поступать в трубу, проходить через сделанные отверстия и оставаться в материале. При этом, пламегаситель забирает на себя часть постороннего звука и охлаждает выхлопные газы.

Можно ли самостоятельно сделать устройство?

Из рассмотренного алгоритма видно, что сделать пламегаситель, в условиях гаража, реально. При этом готовое устройство устанавливается на место ранее выбитого катализатора. Но учтите, что, для продления срока службы пламегасителя, в качестве исходного материала, используйте нержавеющую сталь. Главное преимущество такого материала — стойкость к коррозии и отсутствие реакции на химические реагенты с дорог.

Если делать пламегаситель своими руками, с применением обычной стали, то изделие вряд ли прослужит более пяти лет (оно будет разрушено коррозией). Если же отдать предпочтение нержавейке, то срок службы возрастает в два раза или даже более. Единственная сложность заключается в особой технологии сваривания такого металла.

Сменный универсальный картридж

Для начала предлагаю подумать, а что такое вообще катализатор, какая его основная рабочая часть? Думаете трубы? Конечно же — НЕТ! Рабочая часть, это соты, которые находятся внутри, они делаются либо из керамики, либо из металла – но с добавлением благородных сплавов, таки как платина. Именно такой состав дожигает (или разлагает) большую часть вредных веществ, которые идут от двигателя.

Именно эта часть, то есть «соты» со временем изнашивается, может и оплавится, разрушится, забиться и т.д. То есть она уже не способна очищать газы от двигателя, датчик кислорода (который установлен) за катализатором видит это, и предательски выдает на панели вашего автомобиля Check Engine.

Если включить логику, не нужно менять весь металл и прочие трубы всего глушителя автомобиля, просто нужно заменить эти соты, вот и все.

Конечно, официальный дилер таким заниматься не будет – им же реально нужно содрать с вас побольше денег, а вот другие компании, зачастую из той же Европы, да и Китая, подумали, а почему бы и нет?

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

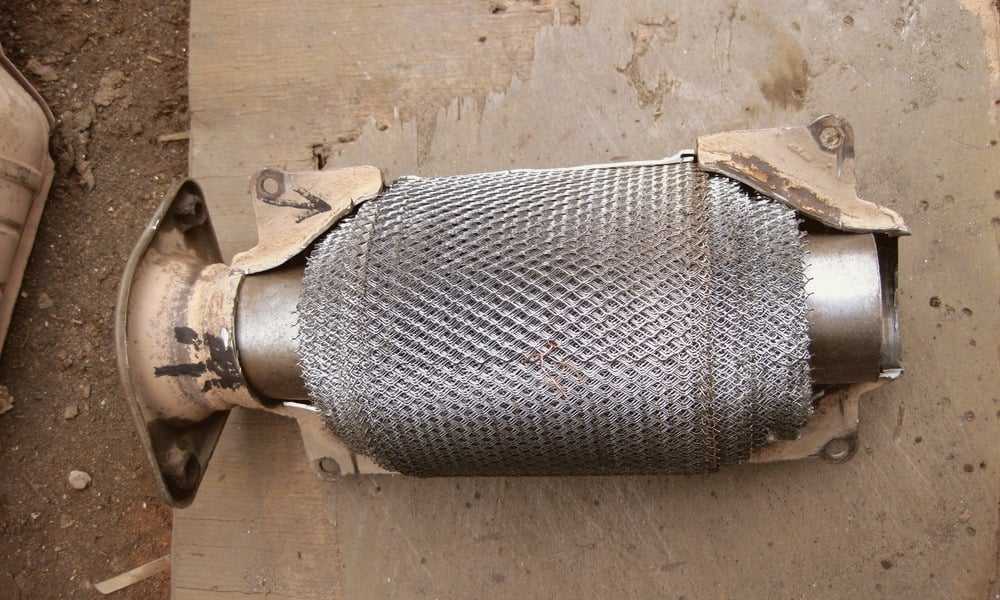

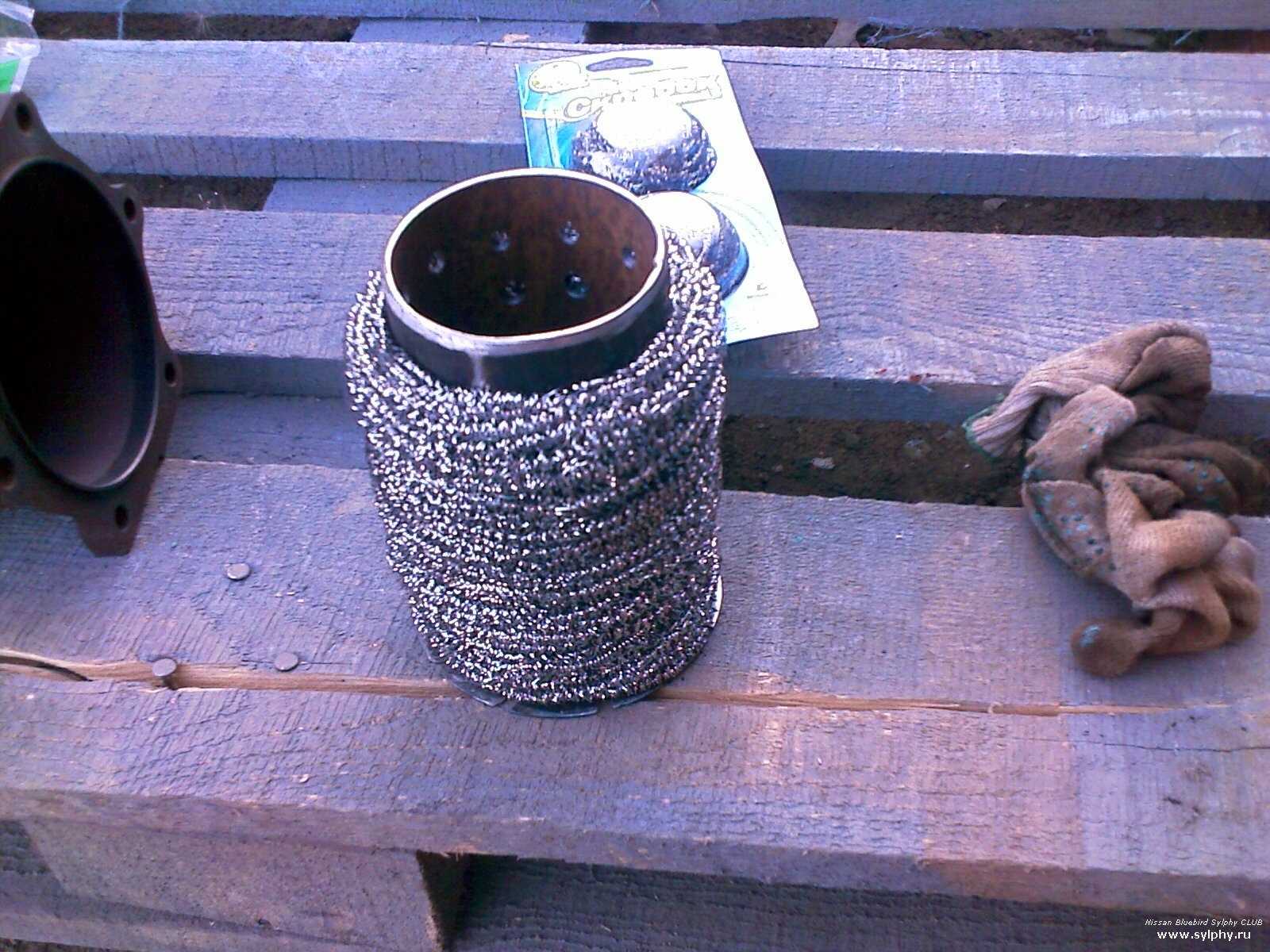

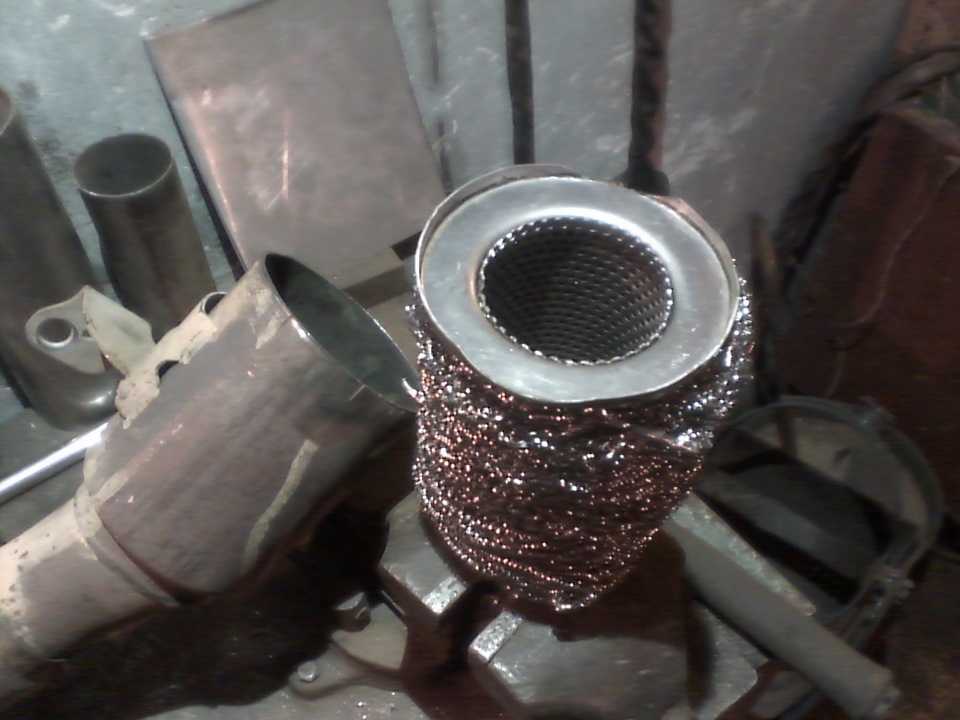

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

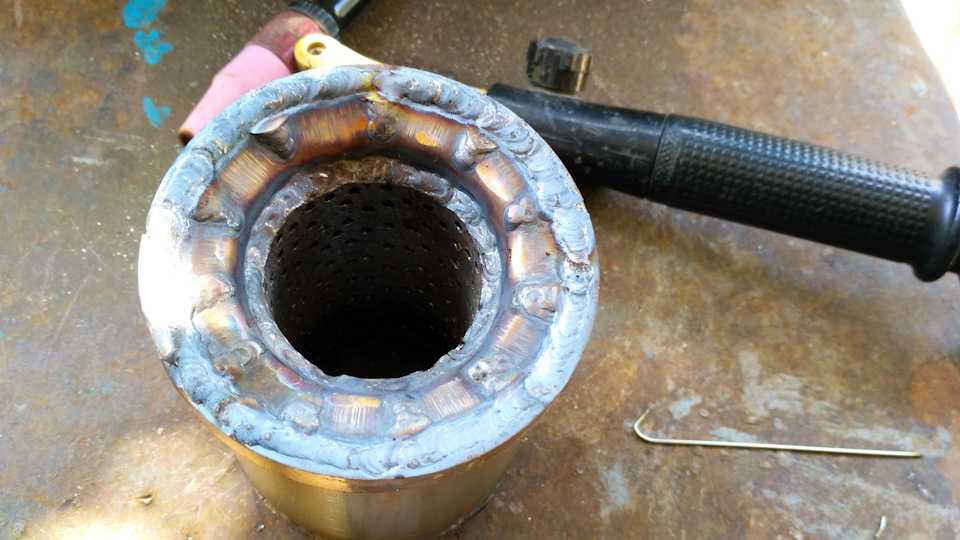

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью. Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

внутри…

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к

внутри всё практически новое

Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Источник

Пособие автомобилиста

Сколько стоит услуга по замене?

Тут суммы могут достаточно сильно варьироваться, все зависит от того какая у вас марка и расположение этого элемента.

Для примера возьмем столичные регионы, это Москва и Санкт-Петербург.

Замена коллекторного варианта — это снятие, сварочные работы, установка + прошивка ЭБУ, стоит примерно от 9000 до 15000 рублей
Замена магистрального варианта – также снятие, сварка, прошивка, установка – от 6000 до 10000 рублей.

Разбег примерно такой, конечно если у вас два катализатора, ТАКОЕ тоже бывает, например раздвоенный глушитель на каждые три или четыре цилиндра, то смело можно умножать работы на два.

Какие выбрать фирмы – сейчас есть несколько брендов которые являются вполне качественными, это Sprint, MG-Race, AWG. Также стоит отметить есть вполне качественные самодельные варианты.

Сколько стоит пламегаситель

Пламегасители от ведущих производителей вы можете найти в каталоге на нашем сайте, воспользовавшись удобной навигацией. Также вы можете подъехать к одному из наших автосервисов, в которых вам и подберут пламегаситель необходимой модели.

Многие автовладельцы не могут определиться, что лучше поставить в машину – катализатор или пламегаситель. Также часто волнует вопрос о законности установки пламегасителя вместо катализатора и экологических нормах установленных Правительством РФ на содержание CO и CH в выхлопных газах автомобиля (возможности легального прохождения контроля токсичности выхлопа).

В Российской Федерации разрешено использование пламегасителей. Нормы на CO/CH в России существенно мягче по сравнению с европейскими. Любая машина без катализатора с исправно работающим двигателем спокойно укладывается в российский норматив на CO/CH.

По своей конструкции пламегаситель является одним из видов резонатора. Этот элемент выпускной системы автомобиля в первую очередь встречается с потоком исходящих из двигателя отработанных газов и поэтому он должен быть прочным и жаростойким

Действительно, скорость и температура отходящих газов двигателя достаточно большие и очень важно максимально охладить и затормозить их до попадания в резонатор

Для снижения стоимости ремонта многие автосервисы самостоятельно изготовляют пламегасители на базе старого корпуса катализатора. Технология создания самодельного изделия обычно выглядит следующим образом:

Корпус катализатора разрезается и из него извлекаются остатки керамики;
Вдоль корпуса ставится перфорированная труба;
Промежуток между трубой и корпусом прокладывается шумопоглощающим материалом, обычно базальтовой ватой.

Самодельные пламегасители зачастую плохо гасят шум, а дешевый наполнитель, который используется при их изготовлении прогорает уже после первого года эксплуатации машины. В итоге появляется тарахтящий звук, наподобие всем хорошо знакомого звука работающего двигателя автомобиля «Волга».

Всех выше перечисленных недостатков лишены заводские изделия брендов AWG и MG-Race. Они прошли необходимую сертификацию и проверку временем в российских дорожных условиях эксплуатации.

Если у Вас старый автомобиль с довольно изношенным ДВС, то устанавливать на него новый катализатор невыгодно. Избежать попадания масла двигателя в катализатор в таком случае невозможно, а это существенно снижает его ресурс. Также крайне опасны для конвертера сбои в системе зажигания. Не сгоревший бензин начинает скапливаться в катализаторе, где впоследствии сгорает, разрушая его. Во всех подобных случаях целесообразней использовать пламегасители, которые выгодно отличаются ценой и надежностью.

Пламегаситель либо катализатор?

Катализатор — узел, в котором происходят термохимические процессы, в частности дожигание топливовоздушной смеси, которая не сгорела в двигателе. Устройство находится около резонатора (первого глушителя), исходя из этого первым принимает на себя удар повышенных температур.

Пламегасители — устройства, талантливые делать функции катализатора и всецело его заменить. За счет выравнивания выброса не только увеличивается неспециализированный комфорт поездок, но и обеспечиваются главные требования к выхлопной совокупности — надёжность и долговечность. В случае если сравнивать с катализаторами, то пламегасители имеют преимущество — они повышают мощность двигателя за счет упрощения выхода выхлопных газов.

Итогом есть ровный звуковой эффект.

Особенность пламегасителя — неспособность «погашать» лишние газы СО и СН. Выручает только тот факт, что в иномарках уровень вредных веществ ниже существующих сейчас норм. В скором будущем трансформаций в этом замысле не предвидится, исходя из этого установка нового узла очень сильно не повлияет на состав выброса и не приведет к штрафу.

Видео: пламегаситель и Катализатор, сравнение до и по окончании, 0-100(120) км\ч Nissan Almera

Можно ли выбить катализатор и не ставить пламегаситель?

Собственно тема давно раскрыта – КОНЕЧНО, МОЖНО. Однако как обычно существуют несколько минусов, с которыми вы столкнетесь.

Повышение звука выхлопа. Нет, не думайте, что ваш двигатель будет реветь как спортивный болид, катализатор (как собственно и пламегаситель) глушит всего от 5 до 7% звуковой волны. То есть шуметь будет, но не сильно. Однако если вы придирчивый водитель, то будет реально надоедать.
Снижение ресурса всего глушителя в целом. Почему? Да все просто – католический нейтрализатор (так же и пламегаситель) задерживают горячие газы, остужая их. Дальше газы проходят намного холоднее, то есть металл всего оставшегося глушителя «не пригорает». Если вы не хотите ставить ни тот, ни другой элемент. То это значит, что вы просто переводите горячие газы дальше по «трубе». То есть вполне вероятно, что резонаторы, места соединения глушителя, будут «гореть» намного быстрее.

Собственно уже по этим причинам стоит поставить пламегаситель, если вы выбиваете свой фильтр, его придумали не просто так.

Отличие нейтрализатора от пламегасителя

На подавляющем большинстве автомобилей катализатор представляет собой бачок из нержавеющей стали, установленный в начале выхлопного тракта. Внутри бочонка располагаются керамические перегородки в виде мелких ячеек, сквозь которые проходят отработанные газы.

Катализатор в разрезе

Схема работы нейтрализатора с дожиганием вредных газов

Принцип работы элемента таков: в присутствии каталитических веществ окись азота и угарный газ вступают в реакцию с остатками кислорода, происходит процесс дожигания и на выходе вредностей почти не остаётся. Пока работает двигатель, корпус агрегата сильно накаляется, ведь энергия остатков топлива превращается в тепло. По месторасположению катализаторы делятся на 2 типа:

Коллекторные. По названию нетрудно понять, что эти элементы устанавливаются в вертикальном положении сразу за выпускным коллектором.
Магистральные ставятся горизонтально на прямом участке трубы, проходящей под днищем машины.

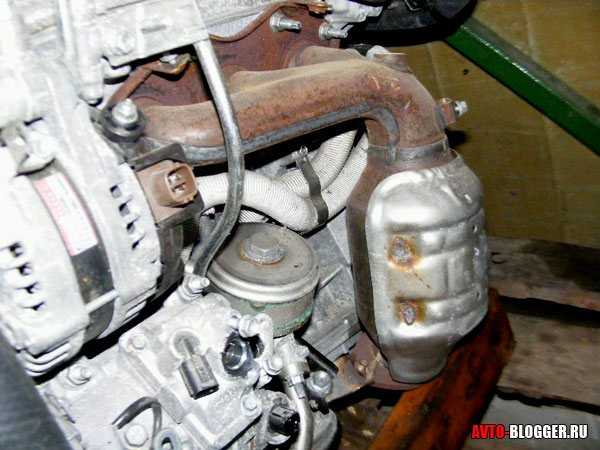

Нейтрализатор коллекторного типа

В силу своей конструкции и принципа работы нейтрализаторы снижают температуру выхлопа и слегка приглушают звук. Проблема в том, что при длительной эксплуатации керамические ячейки забиваются сажей, проходимость элемента уменьшается и отработанным газам деваться некуда, двигатель «захлёбывается». Вышедшая из строя деталь не подлежит ремонту, только замене.

Схема выхлопной системы с магистральным катализатором

Пламегаситель — это обычная нержавеющая труба с перфорацией, помещённая внутрь такого же металлического бачка. Устройство не дожигает остатки горючего, а только охлаждает дымовые газы и снижает уровень шума. По принципу действия гасители пламени делятся на 3 вида:

Активные. В них перфорированная труба окружена набивкой из негорючих материалов (базальтовое или асбестовое волокно, тонкая металлическая проволока), за счёт чего происходит поглощение звука.
Пассивные. Скорость газов и шум здесь уменьшаются одним либо несколькими диффузорами с отверстиями меньшего диаметра. Частично отражаясь от стенок, продукты горения гасят скорость основного потока, отчего уровень шума снижается.
Комбинированные. Здесь реализованы оба предыдущих способа — активный и пассивный.

Пламегаситель заводского изготовления

Отличие катализатора от пламегасителя состоит в том, что они решают разные задачи, хотя устанавливаются в одном месте. Но есть объективные причины, почему автомобилисты меняют один на другой.

Схема пламегасителя активного типа

Это интересно: Момент и порядок затяжки болтов ГБЦ — излагаем подробно

Сборка пламегасителя

Обязательно проверьте материал на прочность. Подержите губки несколько минут над пламенем. Для постройки используйте тот, который после испытаний сохранил эластичность.

Чтобы сделать хороший пламегаситель собственноручно, потребуются две стальные трубы различного диаметра, одна из которых должна в точности совпадать с выхлопной трубой глушителя. Нержавеющий жаростойкий металл не так-то просто отыскать, к тому же этот материал достаточно дорогой, поэтому вместо него будем использовать старый отработанный глушитель. Для работы потребуются:

сварочный аппарат;
щетки по металлу;
болгарка с отрезным кругом;
дрель;
набор ершиков (тех самых, которые используются для мытья посуды).

Начинаем работу с демонтажа автомобильного глушителя, поскольку нам необходимо вырезать старый катализатор. Труба, меньшего диаметра, должна полностью совпадать по размеру с демонтированным катализатором, поскольку в дальнейшем сделанный пламегаситель будет установлен вместо него.

Труба большего диаметра должна быть короче (примерно на 5-6 см, чтобы сделать отступ с каждой стороны по 2.5-3 см). С каждой стороны необходимо сделать надрезы, поскольку их нужно будет загнуть и заварить. Далее на трубе с меньшим диаметром необходимо сделать отверстия (каждое из них должно быть 3 мм в диаметре, для чего достаточно подобрать соответствующее сверло).

Большая труба должна быть на 30-40 мм больше в диаметре. После того, как по окружности малой трубы будут проделаны отверстия, ее необходимо зачистить щеткой по металлу и вставить в большую трубу (строго посредине). Большую трубу необходимо расположить с одинаковым отступом с каждой из сторон относительно меньшей, а затем следует сделать загибы надрезанных заранее частей и приварить их (швы также свариваются герметично).

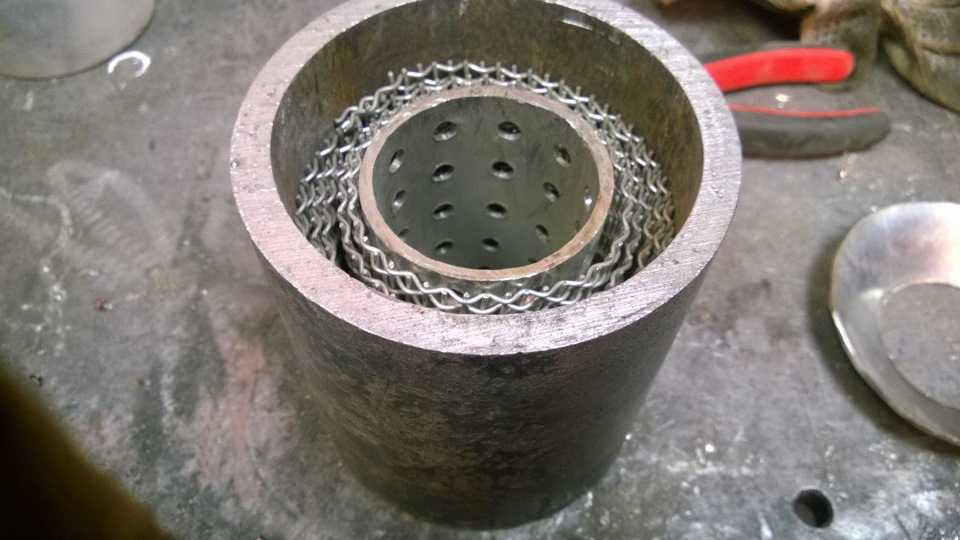

Далее разверните трубы не заваренной стороной к себе: на меньшую трубу нужно будет надеть ершики для мытья посуды, после чего их необходимо плотно утрамбовать внутри образовавшегося «стакана». После этой процедуры нужно загнуть лепестки к меньшей трубе и точно также приварить к ней (не забудьте о швах). Сварку необходимо сделать тщательно, чтобы избежать негерметичности стыков. Готовый пламегаситель необходимо тщательно очистить щеткой от грязи и ржавчины, а затем покрыть серебристой краской (можно использовать баллончики).

Известно, что неисправный катализатор будет сигнализировать водителю о нарушении работы выхлопной системы. Этому будет способствовать лямбда-зонд (кислородный датчик), подающий соответствующий сигнал на машинный ЭБУ. Одним из популярных способов решения этого вопроса, является обман лямбда зонда (не в ущерб ЭБУ). Для этой цели используются так называемые механические обманки, суть работы которых заключается в ограничении поступающего объема газов к чувствительному элементу датчика. Безусловно, объем кислорода (его концентрация) становится значительно выше.

Чтобы сделать такую обманку, на месте, где установлен сам катализатор и кислородный датчик (лямбда-зонд) устанавливают специальную проставку. При этом второй датчик выносится на определенном расстоянии от катализатора. Суть работы обманки заключается в следующем: сквозь ее отверстие проходят газовые потоки, теряя при этом свою концентрацию и рассеиваются.

сварочный аппарат;
набор ёршиков для мытья посуды;
дрель;
болгарка;
отрезной круг;
щётка для металла.

Когда она будет перфорирована, поверхность необходимо зачистить щёткой и вставить в большую строго по центру. Затем нужно загнуть её по предварительно сделанным надрезам и заварить. При этом необходимо убедиться в герметичности швов. Развернув трубы открытой стороной вверх, на меньшую следует надеть ёршики и плотно утрамбовывать их в этой своеобразной ёмкости. Остаётся лишь загнуть лепестки к трубе малого диаметра и приварить их.

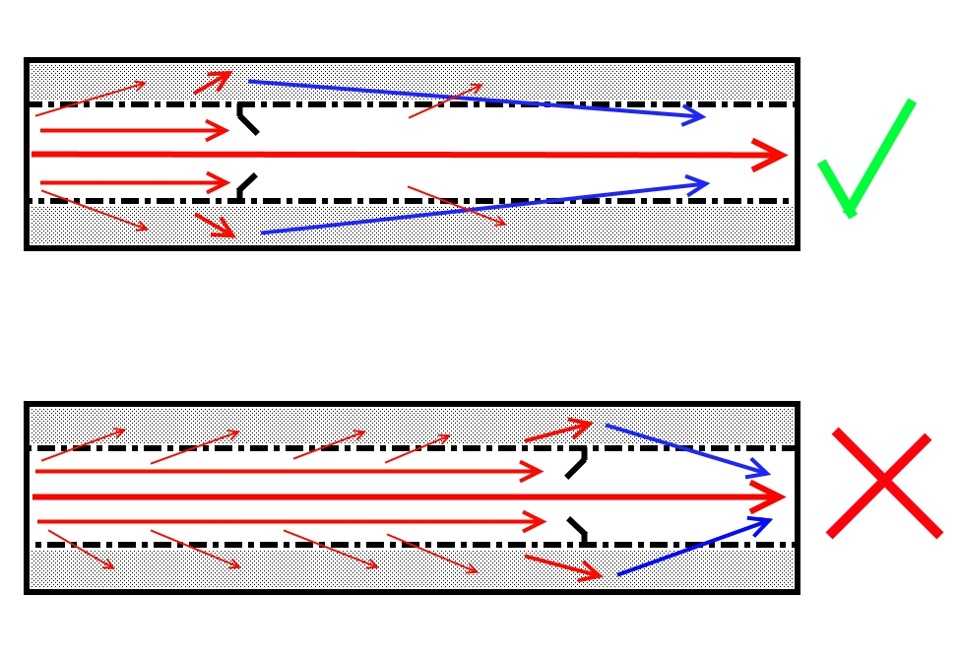

Достаточно внимательно изучить чертёж и все возможные вопросы отпадут сами собой. При сборке выхлопной системы вместо старого катализатора монтируется только что устроенный пламегаситель.

Об автосервисе «Лёха Выхлоп».

Наш сервис располагается по адресу: г. Москва, Сокольнический вал 1, кор.1, где Вы сможете найти различные виды катализаторов и пламегасителей, чтобы те подходили Вашему транспортному средству. Также Вам проведут компьютерную диагностику выхлопа – совершенно бесплатно, и дадут консультацию по любым вопросам наши лучшие специалисты. Обратившись к нам по номеру для связи: +7 (495)-142-43-27 или 8-903-129-20-00, Вы сможете узнать, есть ли той или иной компонент в наличии нашего сервиса. Мы всегда готовы помочь Вам в вопросе ремонта или тюнинга авто!

Какой пламегаситель лучше поставить вместо катализатора — фото,видео,инстаграм

Также, Вы можете прочитать Замена компенсатора выхлопной системы (виброкомпенсатора)

Подведем итоги

С учетом приведенной выше информации становится понятно, что установка пламегасителя позволяет избавиться от катализатора. В ряде случаев это является единственным возможным решением, так как владелец старого или бюджетного автомобиля может попросту не иметь денег на покупку нового катализатора для замены. Дело в том, что именно высокая стоимость данной запчасти является основной причиной манипуляций и внесения изменений в стандартную конструкцию.

Что касается установки пламегасителя, очевидны как преимущества, рассмотренные выше, так и недостатки. В любом случае, установив пламегаситель и выполнив другие работы по настойке двигателя, отключив лямбда-зонд или поставив обманки, можно дальше эксплуатировать автомобиль в штатном режиме.

Единственным исключением являются современные модели премиальных марок, где «обмануть» ЭБУ и удалить катализатор зачастую очень сложно и дорого. В этом случае выходом становится только замена катализатора на новый элемент, что и позволит мотору нормально работать в штатном режиме.
