Установка новой точки подключения
Кабели не должны перегибаться при монтаже электроточки
После установки нового стакана, нужно очистить концы проводов от мусора и грязи, проверить целостность изоляции. Если имеются повреждения, они устраняются с помощью кембриков, изоляционной ленты или термоусадочной трубки. Жилы нужно очистить от окисления. Медные провода целесообразно пропаять, так как со временем они окисляются, контакт становится хуже и розетка начинает греться, что чревато возгоранием и пожаром.
Монтаж проводится в следующей последовательности.
- Новое изделие проверяем на предмет целостности и комплектности.
- Смотрим, насколько туго входит вилка в клеммы. При необходимости выполняем регулировку.
- Распирающие лапки ослабляем, фиксируем канцелярской резинкой, чтобы в процессе установки они не цеплялись за стенки гильзы.
- Вставляем жилы в контакты так, чтобы они выступали с другого конца на 2-3 мм. Вставлять нужно с левой стороны болта, чтобы при его вращении провод не выталкивало из гнезда.
- Туго затягиваем болт. Желательно, чтобы его немного сплюснуло при закручивании. Качество затягивания проверяется вручную путем натяжения жилы рукой.
- Слабину кабеля складываем гармошкой, утапливаем розетку в отверстие, контролируя ее правильное положение по горизонтали.
- Когда скоба уперлась в края стакана, начинаем крутить болты лапок. Делать это нужно поочередно, по несколько витков, чтобы изделие не перекосилось.
- Устанавливаем крышку. На некоторых моделях имеются болты, некоторые держатся на защелках.
- Проверяем работоспособность розетки с помощью индикатора или любого электроприбора. Прочность крепления испытывается путем вставления и извлечения вилки.
После этого можно включать пакетные выключатели или вкручивать пробки.
Текст видео
Как заменить розетку старого образца в квартире своими руками если она выпадает. Как удлинить короткий провод.Канал Сам себе Мастер: https://www.youtube.com/channel/UCv8x. #СамсебеМастер#какзаменитьрозетку#розетки#ремонт
Для того чтобы заменить розетку старого образца времен #СССР вам необходимо приобрести:1. #Подрозетник для бетонных стен,2. 3 самореза с прессшайбой,3. Розетку (для удобства на два гнезда с одним механизмом, чтобы избавиться от тройников).
Если в вашей квартире #алюминиевыйпровод, то дополнительно вам понадобятся:1. #Клемники фирмы ВАГО с пастой, двух проводные 2273-242 или трех проводные 2273-243 предназначенные для алюминевых и медных проводников.2. 30 см. медного провода сечением 2,5 кв.мм.
Инструменты:1. Шуруповерт2. Бокорезы3. Ножницы4. Нож5. Отвертка6. Индикатор напряжения.
Проверяем работоспособность индикатора, а затем направляемся к щитку расположенному на площадке подъезда для отключения автоматического выключателя.
Индикатором проверяем отсутствие напряжения и приступаем к демонтажу старой розетки.Для начала необходимо отверткой открутить винт удерживающий крышку розетки, затем ослабить винты распорок ее механизма. После этого ослабляем болтовые контакты и снимаем розетку с провода.
В случае если глубины металлического стакана достаточно для установки внутрь него пластикового подрозетника, то мы можем закрепить его несколькими саморезами в районе задней стенки, удалив с него боковые соединительные элементы.
Если глубины металлического стакана не хватает, как в моем случае, то кроме соединительных элементов удаляем и заднюю часть пластикового подрозетника с учетом необходимого размера. Крепеж можно будет сделать саморезами к боковым сторонам металлического стакана в трех точках.
Вместо ножниц по металлу для удаления соединительных элементов подрозетника вы можете воспользоваться бокорезами, острым ножом или канцелярскими ножницами.
В зависимости от расположения провода необходимо сделать вырез в стенке подрозетника с учетом горизонтального расположения крепежных отверстий для розетки. Для этого достаточно подрезать перемычки вокруг отверстия ножом.После этого приступаем к удалению задней стенки подрозетника.Осталось удалить все выступающие элементы по периметру подразетника, которые помешают вставить его в старое посадочное отверстие.
Если пластик подрозетника лопнет, не расстраивайтесь, это ни на что не повлияет. Крепление в трех точках будет его очень хорошо держать.
Вставляя подрозетник обращаем внимание на горизонтальное или вертикальное расположение крепежных отверстий для розетки. Подготовленный вами подрозетник должен без особых усилий войти в металлический стакан.Выпирающие за пределы плоскости стены части подрозетника можно с легкостью удалить ножом. Остается закрепить пластиковый подрозетник саморезами с прессшайбой
Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку
Остается закрепить пластиковый подрозетник саморезами с прессшайбой. Провод поднимается вверх значит необходимо закручивать саморезы в местах подальше от провода и в те места подрозетника где нет щелей и трещин, в его сплошную стенку.
Несмотря на то, что болты и гайки клемных соединений розетки железные, и прижимают провод с одной стороны, мы соединим небольшие кусочки медного провода, сечением 2,5 кв.мм., с помощью клемников ВАГО, предназначенных для соединения как медных так и алюминиевых проводников, так будет без сомнения надежней. Кстати таким же образом можно удлинить короткий провод, если его длины недостаточно для подключения розетки или выключателя. Таких кремников вам понадобится всего 2 штуки.
Для удобства подключения розетки необходимы отрезки медного провода длиной 10-12 см., с двух сторон которых необходимо удалить изоляцию примерно по 12 мм.
Благодаря прозрачной части клемника можно убедиться, что провод прошел его контакт.Подготавливаем к монтажу оба кусочка медного провода, а затем подготавливаем к соединению алюминиевый провод. Отрезаем лишнюю часть провода без изоляции и надеваем на него клемник придерживая при этом провод плоскогубцами.
Аккуратно подгибая, укладываем алюминиевый провод к задней стенке подрозетника.
Подключив медные провода к болтовым клеммам розетки, и аккуратно загнув их гармошкой, вставляем розетку на свое место, наблюдая за тем, чтобы провод не был на пути розеточных распорок.
Фиксируем розетку саморезами из комплекта подрозетника. Этого крепления порой достаточно. Но не будет лишним, если закрепить розетку и распорками розеточного механизма.
Порядок выполнения работ по установке
Для этого потребуется осуществить следующие действия:
- На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
- Выполняется демонтаж прежней розетки.
- Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
- Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
- Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
- Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
- Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.
Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.

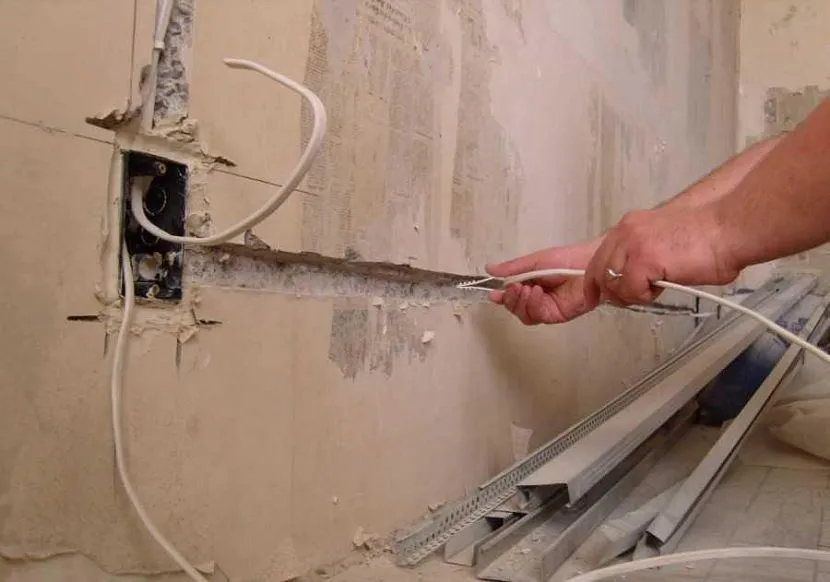

Штробирование и укладка проводаИсточник electrikmaster.ru
При выполнении работ с созданием шлейфа потребуется сделать такие действия:
- Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
- Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
- Необходимо отмерить кабель нужной длины для подсоединения.
- Его подключают к клеммам обеих розеток.
- Ставят защитную декоративную крышку.
- Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.
После завершения процедуры потребуется провести отделочные работы в помещении.
Как самостоятельно перенести розетку рассказано в видеоролике:
Как перенести розетку самостоятельно
Виды поломок розеток
Самый распространенный дефект, из-за которого приходится поменять розетку – ослабление силовых контактов. Они выполняются подпружиненными, вилка должна входить в контакты с небольшим усилием. При частой коммутации металл понемногу деформируется и перестает обжимать контакты вилки так, как это необходимо для обеспечения надежного соединения. На стыке появляется переходное сопротивление, следовательно, он начинает нагреваться. Нагреваясь, место контакта окисляется, что еще более его ухудшает. Так продолжается до полной потери соединения, сопровождаемой порою запахом горелой пластмассы, изоляции, а иногда – тлеющим разрядом внутри и появлением искр. Помимо естественного старения оборудования, причиной такого дефекта может стать низкое качество установленного изделия.
Пружинный механизм со временем расслабляется ухудшая контакт
Второй дефект – нарушение контакта в месте подсоединения проводов. Встречается он реже, а проявляется таким же образом. Дополнительной проблемой является ненадежное крепление розетки к монтажной коробке, а также ее отсутствие. При изъятии вилки из розетки последнюю необходимо придерживать другой рукой. Но некоторые люди забывают об этом, постепенно расшатывая монтажную коробку и узел, соединяющий розетку с ней. Результат – после очередного такого отключения розетка, остается в руке с оборванными проводами, иногда — вместе с монтажной коробкой.
Подготовка к установке
Перед началом работ по обустройству новой точки электропитания, вам необходимо все распланировать
Это касается покупки нового подрозетника (установочной коробки), хорошей розетки, также важно проверить, есть ли у вас необходимые инструменты
Как определить место, где будет производиться установка розетки? Вы должны учитывать такие особенности:
- насколько часто вы будете пользоваться данной розеткой;
- какие приборы планируется подключать;
- будете ли вы делать ответвление кабеля от старой проводки или станете тянуть совершенно новую линию электроснабжения;
- соблюдаются ли правила электробезопасности.
Также важно правильно отнестись к выбору новой розетки, которую вы планируете установить. Мы вам рекомендуем покупать выключатели и розетки только хорошо зарекомендовавших себя фирм
Есть ряд известных западных брендов, которые изготавливают надежные электроустановочные изделия. Если говорить об отличных вариантах нашего российского производства, то можно выделить продукцию фирмы LK Studio.
В серии LK60 представлены розетки и выключатели прекрасного качества, которые способны работать долгое время даже на нагрузках, близких к номинальным. При этом к выбору материалов и комплектующих для изготовления своих изделий данная компания относится очень серьезно.
Как поменять телефонную розетку

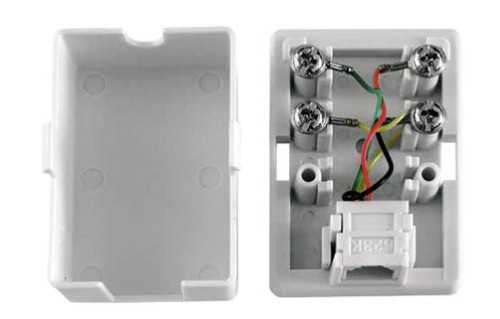

Телефонные розетки также бывают встраиваемыми и накладными. Последние – старого, «советского» образца, используются чаще всего с дисковыми аппаратами в стиле «ретро». Существуют также комбинированные (с разъемами для коннекторов типа RJ11 и RJ12). Замена такой розетки выполняется с соблюдением следующих правил.
- Демонтируется старая розетка без отключения от сети: напряжение между жилами телефонной линии мало и не представляет опасности. Для демонтажа следует снять защитную крышку, открутив винт по ее центру.
- Откручиваются винты, с помощью которых розетка крепится к стене, освобождаются контакты от проводки.
- К стене с помощью двустороннего скотча и дюбеля с винтом крепится новая розетка с таким расчетом, чтобы длины телефонной проводки хватило для монтажа.
- Провод телефонной линии (марки ТРП-2×0,4 или аналогичного типа) подключается к правой группе контактов относительно пластмассового язычка (как показано на схеме).
- В розетках комбинированного типа телефонная линия также подсоединяется к правой группе контактов, но совместно с жилами красного и зеленого (иногда синего) цвета, принадлежащими разъемам типа RJ11 и RJ12. Таким образом обеспечивается возможность подключения телефонных аппаратов различных модификаций.
- Устанавливается защитная крышка.
Современные розетки, предназначенные для подключения исключительно коннекторов типа RG11 и RG12, устанавливаются аналогично.
Выбор новой электророзетки
Обычная бытовая розетка в российских условиях должна быть рассчитана на следующие параметры:
- по напряжению – на 220-240 В;
- по току – 10-16 А для обычных устройств.
Если кабель имеет заземляющую жилу, то и розетку нужно приобретать с заземляющим контактом. Наличие заземляющей жилы – обязательное условие для розеток в помещениях с повышенной влажностью, при подключении мощных бытовых приборов, а также агрегатов, использующих при работе воду (стиральные и посудомоечные машины).
В зависимости от конструкции новой розетки, крепление проводов к её контактам может выполняться с помощью винтов или посредством безвинтовых зажимов.
Винтовое крепление может быть рассчитано на две конфигурации конца провода:
- U-образная – изгиб в виде петли;
- прямая оконечность.
Подключение розетки с петлевой фиксацией проводов потребует определённого времени – сформировать круглогубцами петли на концах жил, полностью открутить винты зажимов и закрутить их после вставки петель. Но такая конструкция, в виду большой площади соприкосновения контактов, обеспечивает прочное и надёжное подключение розетки.
Запитать розетку с винтовым креплением прямого конца провода значительно проще – оконечность жилы зачищается от изоляции, вставляется в направляющую и затягивается отвёрткой.
Электророзетки с креплением жил в контактах безвинтовым способом подключаются максимально быстро – зачищенный проводник вставляется до упора в направляющую плоскопружинного зажима, конфигурация которого обеспечивает хороший контакт и прочное соединение. Клеммы такой конструкции называют также автоматическими.

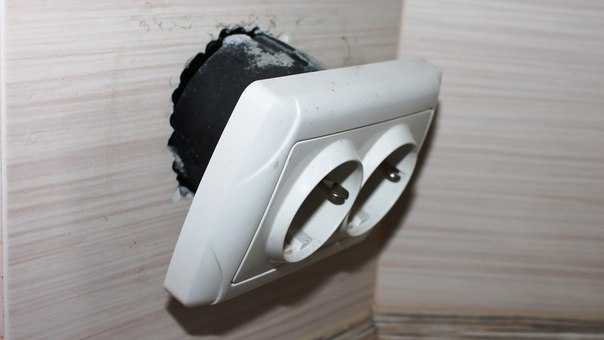

Демонтаж старой розетки
Самым сложным случаем считается ремонт розетки старого образца, когда она меняется на новую вместе со старым железным подрозетником, вместо которого устанавливается пластиковый. Если понять, как поменять такую розетку самому, то во всех остальных случаях действовать будет гораздо проще. В целом вся процедура сводится к пошаговому выполнению отдельных этапов, перед которыми надо сначала проверить наличие напряжения на контактах (чтобы убедиться, что нужна только замена, а не ремонт), затем выключив вводной автомат и снова проверить клеммы индикатором напряжения (чтобы убедиться, что автомат сработал).
Снятие крышки
В зависимости от того, одинарная меняется розетка, двойная или тройная, крышка держится на одном двух или трех болтах. Если в старых устройствах конструкция крышки монолитная, то в современных она складывается из двух деталей – декоративной рамки и собственно самой крышки, которая закрывает собой токоведущие части.
При снятии крышки могут быть следующие нюансы:
- Болты крутятся, но не выкручиваются из-за сорванной резьбы. В таком случае надо помогать им, оттягивая крышку от стены. Если болта два, то надо откручивать их понемногу, при этом поочередно тянуть за верх или низ крышки.
- Крышка или декоративная накладка могут «прикипеть» к обоям – особенно часто это случается на кухне, из-за высокой влажности. При сильном рывке такая крышка может оторвать вслед за собой хороший кусок обоев или краски со стены. Как правильно ее отодрать от стены без последствий, надо решать в каждом случае по-разному. Например, можно аккуратно отделить крышку от них ножом.
Демонтаж внутренней части
В зависимости от модели розетки ее внутренняя часть может держаться на распорных лапках, быть прикрученной к подрозетнику или крепиться непосредственно к стене дюбелями. Последний вариант встречается редко: в основном попадаются первый и второй – по отдельности или вместе.
В любом случае найти крепежи просто – болты либо надо искать по периметру подрозетника либо смотреть на распорные усики, которыми устройство касается стены, проследить какими болтами они затягиваются и открутить их. Обычно хватает два-три оборота, чтобы крепления ослабли и внутренняя часть выпала из подрозетника, точнее – повисла на проводах, которые также надо открутить.
Самих проводов может быть два или три, если есть заземление. Чтобы их извлечь, надо открутить крепежные винты. Если в сети есть провод заземления, то уложен он может быть иначе чем остальная проводка. ПУЭ рекомендует использовать для заземления цельный провод, потому к розетке может подходить жила на которой сделана петля и тот же провод будет уходить назад – к другой точке. Нарушать его целостность нельзя – это скажется на качестве заземления.
Как демонтировать розетку и установить новую в старый подрозетник смотрите подробнее в этом видео:
Способы переноса розетки
Когда возникает необходимость установки розеток на новых местах, прежде всего надо выбрать подходящий способ её выполнения. Далее рассказано о тех вариантах, которые могут иметь место.
Монтаж новой линии
В этом случае предполагается, что из распределительной коробки подводятся провода к месту установки новой розетки. В этой ситуации надёжность осуществления работ будет наибольшей. Однако при этом протяжённость проводов, которые необходимо проложить, окажется значительной.

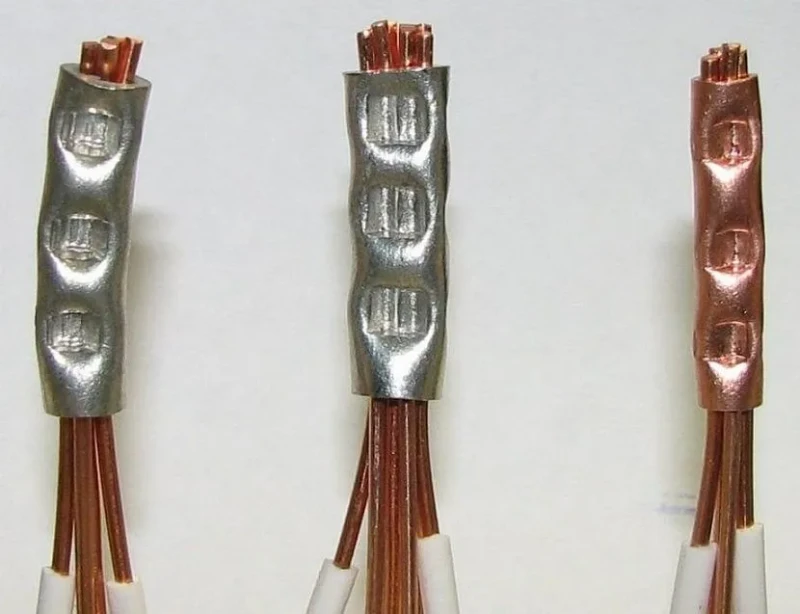

Иногда в распределительной коробке осуществляют опрессовку проводов. Для подсоединения новых их понадобиться нарастить, но для этого её потребуется отрезать.
Применение опрессовки проводовИсточник mr-build.ru
Для соединения с новой розеткой от распределительной коробки проводят штробу. Провод при этом закрепляют с помощью алебастра или применяют для этого пластиковые хомуты. Необходимо с обоих концов предусмотреть достаточную протяжённость, которая позволит обеспечить качественное проведение работ.
Наращивание провода
Применение этого способа основана на том, что вместо прежней розетки в углублении делают распределительную коробку. Соединения к монтируемой проводят от неё. Такой способ действий позволит уменьшить объём работ по сравнению с выполнением монтажа новой линии. В дальнейшем прежняя будет закрыта. Поэтому качество подсоединения при наращивании новых проводов должно быть высоким.

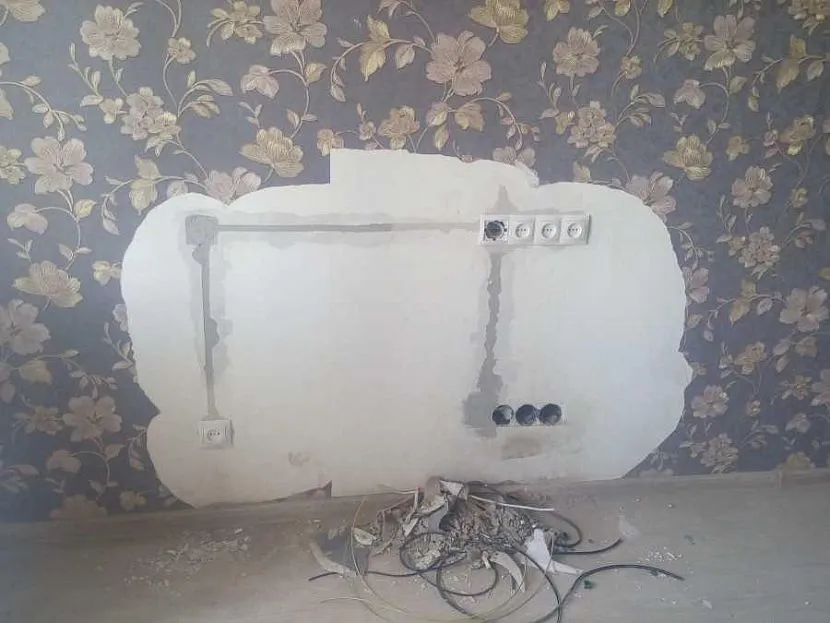

Перенос розеток на новое местоИсточник electrikmaster.ru
Использование шлейфа
В этом случае прежнее устройство сохраняет свою функциональность. К её проводам подсоединяются соединительные отводы, расположенные горизонтально. Они ведут к новой розетке, находящейся на этом же уровне. После проведения процедуры владелец получает ещё одну, работающую рядом с прежней.
Особенности переноса розетки в панельном доме показаны в видео:
Перенос розетки в панельном доме (бетонной стене) своими руками без специального инструмента.
Порядок выполнения работ по установке
Для этого потребуется осуществить следующие действия:
- На входном щитке надо полностью отключить поступление электроэнергии в квартиру. С помощью индикаторной отвёртки нужно убедиться в отсутствии напряжения на проводах.
- Выполняется демонтаж прежней розетки.
- Дальнейшие действия зависят от выбранного способа работ. При непосредственном подключении к распределительному щитку необходимо удалить провод, ведущий к старой розетке или хотя бы отсоединить его, если извлечь его невозможно. Последняя ситуация может иногда возникнуть, например, при проведении работ в панельных многоквартирных домах.
- Если точка подключения будет располагаться в старой розетке, то выполняют наращивание проводов одним выбранным способом.
- Для прокладки проводов необходимо наметить линию, вдоль которой будет выполняться штробирование. Далее с помощью перфоратора на этом месте создают углубление.
- Выполняется монтаж новой розетки. При этом нужно учитывать необходимость подключения заземляющего провода.
- Далее устанавливается защитная крышка, обеспечивающая безопасное пользование новой розеткой.
Если в старых домах применяется алюминиевая проводка, то при монтаже новых устройств мастер может столкнуться с необходимостью подключение к ней медных. Это безопасно делают при помощи клеммных соединений или аналогичных. Однако такие решения являются временной мерой при первой возможности во время капитального ремонта рекомендуется всю алюминиевую проводку заменить на медную.
Штробирование и укладка проводаИсточник electrikmaster.ru
При выполнении работ с созданием шлейфа потребуется сделать такие действия:
- Надо отключить электропитание от прежней розетки. Перед началом работ нужно проверить отсутствие напряжения. Для этого удобно использовать индикаторную отвёртку.
- Нужно подготовить место, где будет расположена новая розетка. Для неё потребуется сделать штроб.
- Необходимо отмерить кабель нужной длины для подсоединения.
- Его подключают к клеммам обеих розеток.
- Ставят защитную декоративную крышку.
- Соединительный провод нужно спрятать в сделанный для него штроб или использовать другой способ, который выберет мастер.
После завершения процедуры потребуется провести отделочные работы в помещении.
Как самостоятельно перенести розетку рассказано в видеоролике:
Как перенести розетку самостоятельно
Определение точек выводов и прокладка проводов
При определении точки монтажа и выводов кабеля, вам следует учитывать расстояния, о которых мы упоминали выше. Вам следует придерживаться существующие требования по этим вопросам.
Расстояние от пола должно быть таким, чтобы вам было удобно в будущем пользоваться розеткой. Если новая точка электропитания не предназначена для частого использования, к примеру, при подключении холодильника, телевизора в гостиной или вытяжки на кухне, то ее можно разместить в неприметном месте.
Разметка и подготовка отверстий под коробки
При определении точки вам стоит сделать разметку на стене, где она будет размещаться, а также, как к ней будут подводиться провода. Отверстия можно делать при помощи специальной насадки на дрель. Но если у вас такой насадки нет, то допускается проделывание по окружности ряда отверстий сверлами и дрелью, а затем аккуратное выбивание нужного диаметра отверстия. Образовавшиеся неровности вы сможете впоследствии заделать раствором.

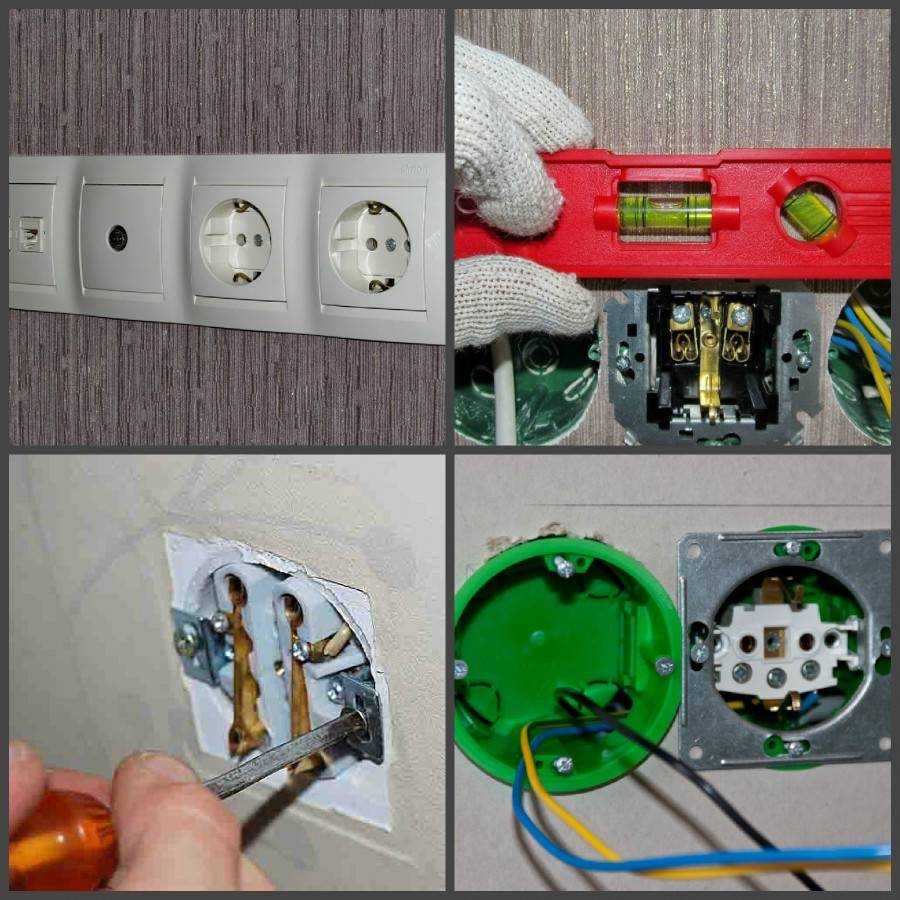

Выбор и установка подрозетников
Мы рекомендуем вам использовать пластиковый подрозетник. Он изготовлен из негорючего материала, который имеет хорошие диэлектрические характеристики. Устанавливается такой подрозетник на винты к стене, а затем дополнительно фиксируется при помощи раствора. Сам подрозетник монтируется заподлицо со стеной в ее финальной чистовой облицовке.
Зачистка и разводка проводников внутри блока
У подрозетника имеются в конструкции заглушки, которые дадут вам возможность вывести питающие провода с нужной стороны. Большое количество кабеля по длине выводить в подрозетник не рекомендуется, достаточно общей длины в 15-20 см.
Подключение и фиксация механизма
Для установки и подключения розетки вам следует надежно закрепить оголенные концы кабеля на клеммах контактов
Проверьте дополнительно надежность фиксации, это важно для правильной эксплуатации самой розетки, а также электробезопасности
После соединения концов кабеля вам следует зафиксировать механизм в подрозетнике. Это можно сделать двумя способами:
- на распорные лапки, привычный способ монтажа;
- при помощи винтового соединения суппорта механизма к стене или подрозетнику.
Включение электричества и проверка розетки
После закрепления рамки и лицевой панели розетки, вам можно включить электропитание на вводном автомате. Перед использованием новой точки электроснабжения обязательно проверьте индикаторной отверткой или прибором правильность подключения проводов
Особенно важно не ошибиться с подключением заземления. Если вы увидите на заземляющих контактах фазу, то вы совершили ошибку, и вам следует ее срочно исправить
Нюансы установки
Полностью с нуля установить розетку своими руками вполне возможно. Наши рекомендации помогут вам в этом
Важно выбрать качественные материалы. Но что, если вы устанавливаете новую розетку вместо старой, или вам подходит накладной вариант
Вместо старой розетки
Если вы ставите новую розетку вместо старой, то вам необходимо будет проделать следующую последовательность действий:
- полностью обесточить подачу электроэнергии в доме на вводном автомате;
- раскрутить винты, которые крепят лицевую панель старой розетки;
- снять лицевую панель и рамку (если рамка была установлена);
- раскрутить винты, фиксирующие механизм розетки, здесь имеется ввиду винтовое соединение к стене или на распорных лапках;
- немного вытянуть механизм, а затем освободить зажимы контактной группы и питающего провода;
- оголенные концы зачистить при помощи мелкой наждачной бумаги.
Затем можно приступать к монтажу новой розетки.

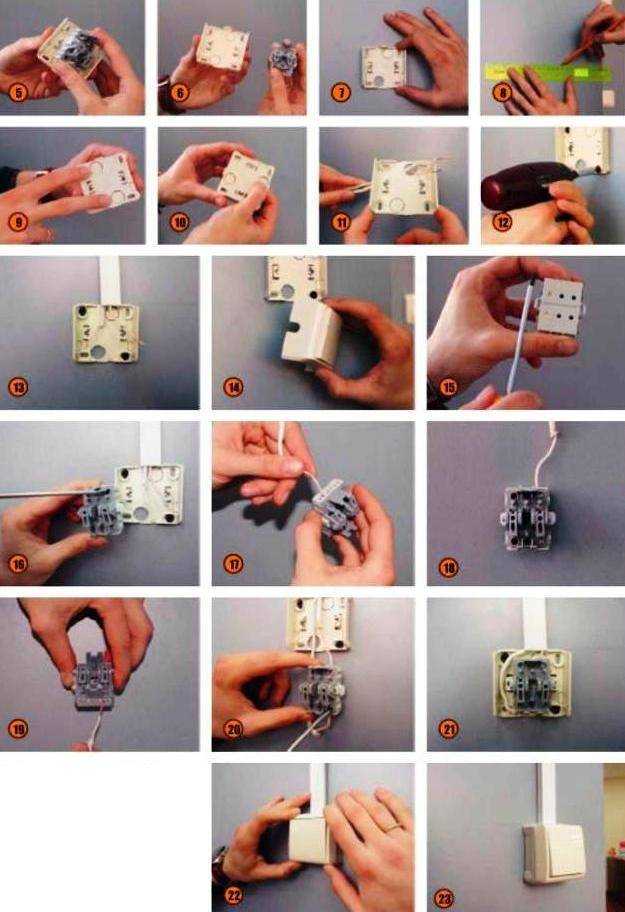

Накладные розетки
Есть еще один вариант обустройства дополнительной точки электропитания. В этом случае кабель выводится из стены, и подключается к накладной розетке
Здесь важно надежно соединить кабель на контактах с клеммами. При этом сам накладной тип крепится задней стенкой к стене, а не устанавливается в установочную коробку
Получается гибридный вариант электромонтажа с внутренней проводкой и наружной розеткой.
В гипсокартон
Если накладной вариант фиксируется к гипсокартону, то здесь можно его просто прикрутить. Также можно сверлом проделать отверстия и посадить заднюю стенку накладной розетки на винты, вкручиваемые в дюбели.
В кирпич или бетон
Для бетонной или кирпичной стены вам может понадобиться проделать отверстия нужной глубины при помощи перфоратора. Далеко не всегда это можно сделать при помощи обычного сверла и дрели, особенно это касается бетона. После того, как вы сделаете отверстия, накладные розетки фиксируются на стене при помощи винтов, вкручиваемых в дюбели.
Статья подготовлена при поддержке технических специалистов бренда LK Studio, российского производителя розеток и выключателей.
