Таймер включения и выключения электроприборов - механические и электронные: принцип работы

Традиционные механические розетки с таймером

Механические таймеры — наиболее дешёвые и простые устройства. Но несмотря на это они могут использоваться для широкого спектра задач.

Устройство и принцип работы

Под механическими таймерами сейчас понимаются устройства, внутри которых установлен электродвигатель.

Механические модели позволяют установить время вручную, физически зафиксировав сегменты

С помощью набора шестерёнок он вращает диск с делениями, который и являет собой циферблат с метками времени. Активируются деления нажатием. Каждое может содержать 15 или 30 минут. Текущее время обычно устанавливается вращением. В целом, конструкция может немного отличаться, но большинство моделей выглядят именно так.

Достоинства и недостатки

Главным плюсом такого типа розеток можно считать невысокую стоимость. Она, в свою очередь, порождает простоту конструкции и лёгкость освоения. Из минусов можно выделить зависимость от наличия тока. В приборе нет встроенного аккумулятора, поэтому настройки сбиваются при отключении. Также входное напряжение может повлиять на точность срабатывания. Присутствует и небольшой физический недостаток: прибор имеет большие габариты, то есть при включении в розетку или фильтр, он может закрыть корпусом соседнюю розетку.

Статья по теме:

Как пользоваться розеткой с таймером

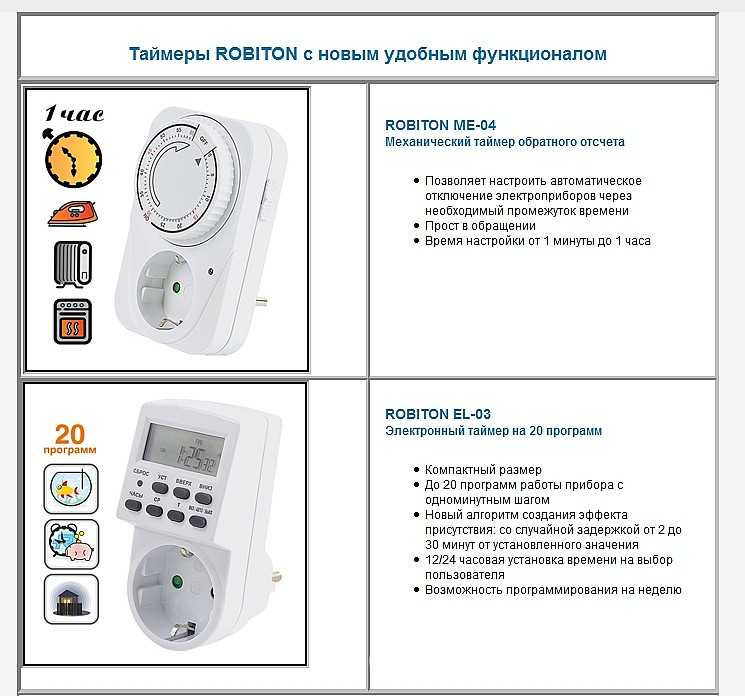

Как выбрать именно ту модель, которая пригодиться конкретно вам? Для этого рассмотрим по каким критериям и функциям вообще выбирается розетка с таймером. Отличаются они типом управления, о которых мы же упоминали, сложностью программатора, нагрузкой и другими параметрами.

Время программирования – в зависимости от типа розетки выбирается максимальное время, на которое можно запрограммировать включение-выключение необходимых приборов. Обычно минимальный показатель составляет 24 часа, а максимальный – неделя и даже месяц. Последнее встречается довольно редко и относиться к очень дорогим устройствам, которые используются в системах умный дом.

Точность таймера – больше относиться к механическим вариантам, так как недорогие модели могут показывать не самый точный отсчет. Хотя для простых действий, типа полива и включения фильтрационного насоса, особая точность не требуется, только правильная цикличность.

Советуем выбирать проверенных производителей с хорошей репутацией. Отлично работают розетки с таймером немецкого производства, хотя некоторые российские и китайские производители тоже выпускают очень неплохую продукцию: Theben и Brunnenstahl (Германия), Feron и Camelion (Россия).

Количество линий программирования – в простых недорогих розетках с таймером обычно одна линия, на которую можно подцепить только одно устройство. Более дорогие модели поддерживают 2 и более линий для подключения и программирования работы нескольких электроустройство.

Защита от влаги и пыли – некоторые модели обладают уровнем защиты от влаги и пыли, чтобы можно было использовать их на открытом воздухе – тут выбор за вами. Если планируете часто использовать устройство вне дома, то желательно подобрать розетку с сертификатом защиты не ниже IP40.

Стоимость – в зависимости от сложности функционала, типа розетки и страны-производителя меняется цена. Не всегда, то что дороже лучше, но в большинстве своем более дорогие модели имеют хороший функционал, качественную сборку, более надежные и долговечные и такими таймер-розетками удобнее пользоваться.

Как настроить таймер розетку для правильной работы

На большинстве розеток с таймером присутствуют такие кнопки как TIMER, WEEK, DAY, ON, OFF, AUTO. CLOCK, MINUTE, HOUR. С их помощью осуществляется настройка таймера на определенный режим работы.

Розетка с таймером инструкция по эксплуатации и настройке:
Данный вариант инструкции актуален для большинства моделей розеток с таймером, но не для всех. Поэтому, перед началом работы, ознакомьтесь с инструкцией, которую предоставляет производитель.
Для начала нажимается кнопка включения розетки, после появления на ее дисплее разных значков, следует нажать кнопку включения и настойки таймера.
Далее следует обозначить период настройки – сутки или целая неделя. Чередуя кнопки обозначения часов и минут, выберите интервал работоспособности таймера.
Завершает процесс настройки розетки кнопка нажатия таймера. Для того, чтобы просмотреть заданные настройки следует удержать кнопку таймер на протяжении пяти секунд.
Кнопка клок, при ее наличии делает настройки актуальными. Рекомендуем перед началом работы записать время включения и выключения таймера на листе бумаги, особенно если производится настройка розетки на пятидневный режим работы.

Если у вас таймер-розетка механического типа, то процесс е настройки осуществляется гораздо быстрее. Для того, чтобы запрограммировать розетку, следует интервал ее работы на специальном дисплее, который вращается по кругу. Сегменты, которые разделены на 15 или 30 минут обозначают период работоспособности розетки. Учтите, что не следует забывать о включении самого прибора, таким образом, розетка с таймером начнет функционировать в ранее заданном режиме.

Кроме того, различают розетки с наличием таймера отключения. При этом, включение прибора не регулируется. Для настройки таких розеток тянется специальное кольцо, на котором имеется специальный индикатор.

Например, у модели розетки с таймером «Эксперт» имеется в наличии два режима работы, для переключения которых используется как кнопка, так и боковая часть. Первый режим обеспечивает постоянную работоспособность, а второй – периодическую. Таймер и батарея обеспечивают сохранение настроек на протяжении более чем четырех суток без электричества.

На электронных таймерах включения розетки имеется возможность регулировки их работоспособности более чем в 150-ти вариациях. Кроме того, они снабжены функцией присутствия, которая является дополнительным охранным элементом жилища во время отсутствия в нем хозяев.

Настройка электронного таймера-розетки

Настроить таймер достаточно просто, как и всю, в общем-то, современную технику. Используемые сейчас электроприборы часто имеют ну очень лаконичные средства управления, например, у I-pad, чуда компьютерной техники, на все про все всего одна кнопка.

Здесь у нас дела не компьютерные, а розеточные, поэтому имеем одну кнопку выбора режима и много-много кнопок, которыми пользуются при установке точных моментов времени. Программируемые розетки — это вам не шутка!

Все управление и настройка таймера регламентирует инструкция. Однако это не так уж и сложно. Как видно на изображении выше и на следующей красивой картинке, переключатель режимов имеет два положения — ON или I, то есть запуск таймера в работу и режим установки времен, который обозначен значком циферблата º.

Электронная розетка-таймер
Электронная розетка-таймер

Пример, как может программироваться электронная розетка-таймер для управления включением насоса, обеспечивающего фильтрацию воды в бассейне.

Программа работы таймера, управляющего включением насоса на фильтре воды в бассейне

Насос фильтра включается через каждые три часа на 15 минут в течение времени, когда кто-то пользуется бассейном. При повышенном потоке купающихся в час пик его можно включать и на 30 минут. А когда нет посетителей — заставить поработать целый час, после чего совсем выключить.

На втором примере представлено использование таймера-розетки для экономии электроэнергии в сети с двумя тарифами. Программа работает для обеспечения питания устройства только в периоды, когда используется экономный тариф, а в часы пик питание блокируется.

Программа, позволяющая экономить электроэнергию

Все, на первый взгляд, сложное, может оказаться простым, если разобрать и посмотреть, что у устройства внутри.

Таймер изнутри

Это таймер-розетка наиболее простая и механическая. Разумеется, были разработаны и продаются цифровые розетки-таймеры, которые имеют немного больше режимов. Но принцип настройки почти тот же, только время выставляется на табло с помощью кнопок перемещения (Left-Right, Set) и все сохраняется в памяти. Для подпитки цифровых таймеров используется аккумулятор. Его надо иногда подзаряжать: после сброса просто оставить «без работы» часов на 12–16.

Электронная таймер-розетка
Функции кнопок

Здесь, как видим, можно точнее указать и время включения/выключения, есть режим обратного отсчета времени (явно навеянный фильмами про гангстеров), есть возможность случайного включения таймера. Цифровые таймеры могут работать не только в суточном цикле, но также и в недельном. Электронный недельный таймер используется, когда приходится уезжать на несколько дней. Например, если на дачу вы ездите только по уикендам, а остальное время живете в городе. Вот и надо, чтобы такой маленький умница-таймер выполнял за вас некоторые работы на даче, которые желательно, чтобы делались непрерывно.

Плюсы и минусы

В завершение приведем преимущества и недостатки розеток, оборудованных таймером.

Механические модели

Плюсы:

низкая цена;
высокая скорость переключения;
легкость настройки.

Недостатки:

нет встроенного аккумулятора, поэтому при отсутствии света настройки могут сбиться;
высокая погрешность;
зависимость времени срабатывания от уровня напряжения на входе;
неудобство применения из-за больших габаритов.

Электронные аналоги

Плюсы:

удобное управление;
возможность задать сложную программу на неделю;
отсутствие зависимости от напряжения;
выполнение функции часов.

Минусы:

более высокая цена;
сложность настройки;
нелюбовь к индуктивной нагрузке (блокам питания, лампам дневного света, моторам).

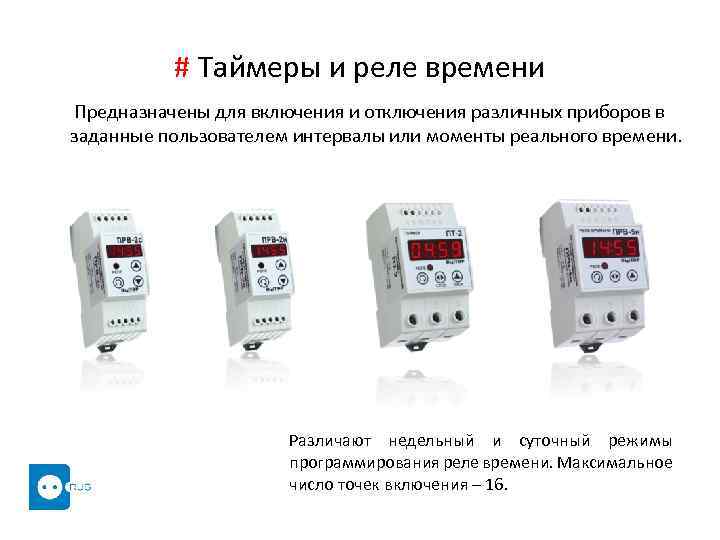

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

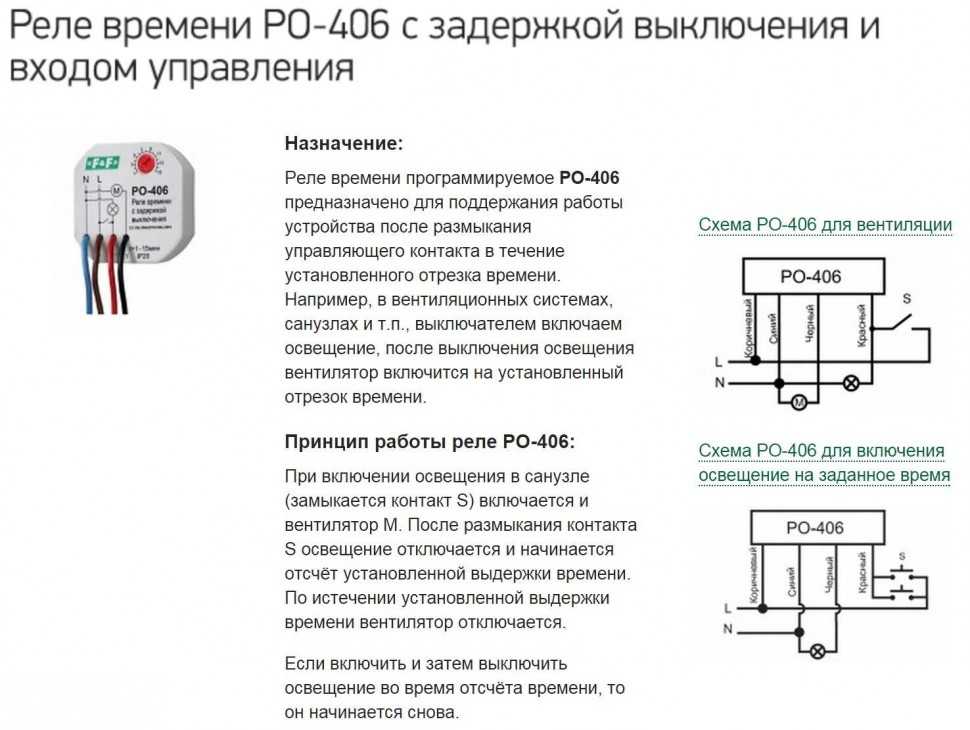

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

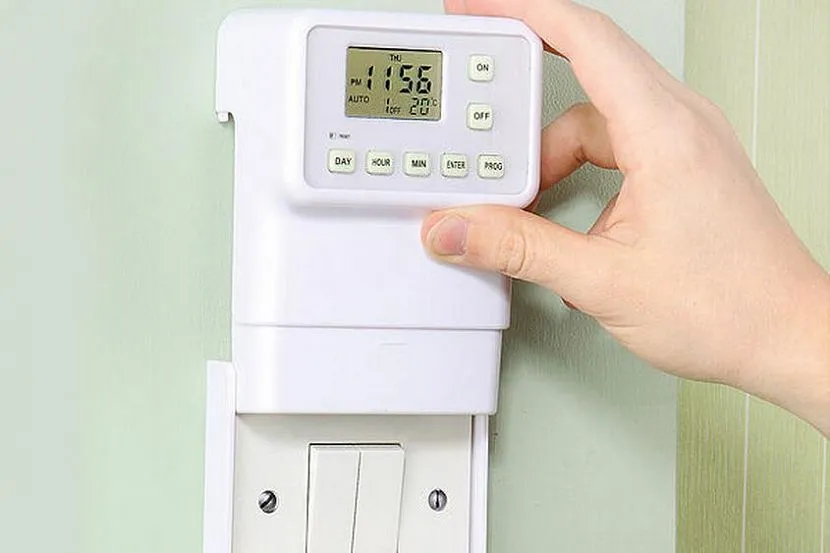

На электронных устройствах используется дисплей и несколько клавишИсточник sovet-ingenera.com

Принцип работы умных розеток

Автоматизация отдельной функции или в целом процесса предполагает применение датчиков, которые реагируют и передают на руководящий центральный механизм информацию о параметрах работы. Но приобретение этого недешевого оборудования могут позволить себе далеко не многие.

Частично решить вопрос автоматизации и управления электропитанием помогает установка выключающихся розеток.

Способ коммутации электроконтактов в таких приборах базируется на том, что при срабатывании реле проводники замыкаются.

Галерея изображений
Фото из
Розетка с таймером — полезное компактное устройство, которое отключит электрооборудование в момент, запрограммированный владельцем

Большинство моделей розеток с таймером представляет собой миниатюрное устройство с вилкой на тыльной стороне для штепсельного соединения

Выпускаются подобные розетки и для стационарной установки, но пока активней востребованы переносные варианты

По способу управления розетки делятся на разновидности с механическим и электронным таймером. Механические реже ломаются, но не слишком удобны в эксплуатации

Розетки с механическим способом выставления времени оснащены поворотным механизмом, с помощью которого обеспечивается подключение к сети в диапазоне от часа до одних суток

Модели розеток с электронным управляющим органом позволяют подключать/отключать электроприборы в интервале от часа до целой недели

В ряду торговых предложений розеток с электронным таймером не последнее место занимают устройства, управляемые с помощью смартфона

Для установки в ванных комнатах, теплицах, входных группах, бассейнах и т.д. выпускаются изделия с защитой от внешних негативных воздействий

Розетка с таймером в управлении внешними системами

Устройство со штепсельным соединением

Стационарные электроустановочные изделия

Модель розетки с механическим управлением

Программируемый интервал механического таймера

Даипазон работы электронных модификаций

Смарт-разновидности розеток с электронным таймером

Влагозащищенные электроустановочные точки

В зависимости от типа выбранной модели и ее технических параметров, умная розетка способна обеспечить настройку двух видов программ:

Суточной – когда процесс ограничен отрезком времени в 24 часа.
Недельной – предусматривает возможность запрограммировать старт и финиш работы электроприборов отдельно на каждый день недели.

В любом доме полно техники, которая может потребовать отложенного включения с применением таймера на 220 В. Розетки-таймеры помогают решить одновременно несколько задач, т.е. осуществлять:

Управление электрооборудованием. В том числе стиральной машиной, насосом, бойлером, мультиваркой… Автоматически включающиеся розетки могут быть также использованы для включения света и подогрева аквариума, курятника или сарая с животными.
Управление освещением. Автоматическое включение музыки и света поможет сформировать впечатление и эффект присутствия владельцев дома в помещении, благодаря чему позволит уберечь жилище от проникновения незваных «гостей».
Автоматизация сельскохозяйственных работ. Все процессы, которые не требуют непосредственного участия человека, могут быть успешно автоматизированы, например, вентиляция теплиц, уход за домашними животными, полив растений.

Использование умных розеток при установке двухтарифного счетчика электроэнергии позволяет статью ежемесячных платежей снизить на 30-40%. В течении пиковых по ставкам тарифных часов, при которых цена на киловатт потребляемой энергии в полтора раза превышает обычную, потребитель будет просто отключаться, осуществляя при этом расход электроэнергии в ночное время в часы минимальной по стоимости тарификации.

Розетка-таймер поможет на приусадебных участках автоматически запустить охранное устройство, подсветку теплицы и освещение территории в ночное время

Устройства этого типа очень актуальны для любителей допоздна смотреть телевизор, которые нередко засыпают перед экраном. Ведь помимо того, что включенный телевизор в течение нескольких часов будет непрерывно потреблять электроэнергию, так он и еще и будет выступать генератором электромагнитных волн, весьма негативно отражающихся на качестве сна.

Розетка с таймером по принципу функционирования во многом схожа с реле времени: по истечении заданного программой временного интервала она замыкает/размыкает контакты

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования. Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

выставьте на розетке по флажку текущее время

нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

невысокая стоимость. В 2-3 раза дешевле чем электронного типа

быстрота и простота переключения режимов

Недостатки также имеются:

отсутствует встроенный аккумулятор

большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

Настраиваем электронную розетку с таймером

Розетки с электронным таймером бывают недельные и суточные. В отличие от механических разъемов настроить их не так легко. Такие устройства включают в себя систему настройки не только текущего времени, а и дня недели. Также электронные розетки имеют предустановку на сто сорок рабочих циклов.

Настройка таких разъемов электрических сетей с таймеров проводится таким способом:

включить устройство в сеть для подзарядки аккумулятора;
на включенной розетке обозначить фактический день недели и время;
задать период включения и выключения с помощью системы программирования;
после настройки следует нажать клавишу «Time» чтобы на дисплее обозначилось заданное текущее время;
подключить розетку к сети и подсоединить к ней прибор.

При установке следует следить, чтобы не произошла накладка указанных программ друг на друга.

Как настроить розетку с таймером clear

Такая розетка имеет десять программ включения и выключения устройства, режимный выбор, дисплей с секундами и шестнадцать возможных комбинаций дней недели. Также в устройстве есть функция перевода времени на летний период и возможность выбора режимов времени – двенадцати часового или двадцати четырех часового. Перед настройкой такой розетки с электронным таймером проводится двенадцатичасовая подзарядка аккумулятора. Для этого необходимо разъем подсоединить к сети.

После этого учащаются ранее установленные программы нажатием на кнопку с обозначением «Master clear». Кнопка производится в действие с помощью острого предмета – булавки, карандаша или пишущей части ручки. Только после этого можно осуществлять программирование электронного изделия.

Программирование состоит из таких этапов:

Нажать и не отпускать кнопку «Clock» пока одновременно будет выставляться текущее время и день недели. Минуты устанавливаются клавишей «Min», часы – «Hour», а дни с помощью кнопки «Week».
Один раз нажать на клавишу «Timer» и выставить время включения. В это время на экране появится надпись «On1». Далее можно выставлять таймер на выключение розетки. Установка даты проводится теми же клавишами – «Min», «Week» и «Hour». После настройки еще раз нажимается указатель «Timer».
С помощью таких действий можно настроить параллельные задачи. Просмотреть весь список действий можно кнопкой «Timer», которую следует несколько секунд удерживать в нажатом виде.
По окончании настроек клавишей «Clock» таймер переводится в рабочий строй. В режиме «Manual on» розетка работает в обычном режиме без программирования. «Manual off» – это функция отключения прибора. Выполнять установку таймера можно только в режиме «Auto».

Электронные розетки позволяют настраивать не только текущее время, но и дни недели

Также розетка с таймером clear имеет плавающее выключение. Функция запускается клавишей «RANDOM», и такая же надпись появляется на дисплее что означает активацию программы. В такой позиции все настройки осуществляются с опережением от десяти до тридцати двух минут между восемнадцатью и шести часами. Отменить плавающую функцию можно нажав опять кнопку «RANDOM». При настройке программ такая установка работать не задается.

Для перевода с двадцати четырех часового режима в двенадцати часовой и наоборот нужно нажать два обозначения одновременно – «CLOCK» и «TIMER».

Сразу обозначив клавиши «ON/AUTO/OFF» и «CLOCK» можно перевести часы в летнее время. При этом на экране появится обозначение «S». Чтобы вернуть значение обратно на зимний период следует снова нажать те же самые клавиши одновременно. Запрещается к сети подключать электрические приборы при нагрузке свыше шестнадцать ампер. Не рекомендуется присоединять к розеткам с таймером нагревательные приборы, а особо – оставлять их без присмотра.

Функциональные особенности

Все розетки с таймером отличаются по внешнему виду, конструкции и функциональным особенностям. Остановимся на последнем факторе более подробно.

Вид механизма (электрический или механический)

Как отмечалось, такие модели отличаются по конструктивным особенностям, принципу действия и возможностям. При выборе нужно ориентироваться на цели применения.

К примеру, для включения бойлера или полива по времени подойдет механическая розетка, а для организации сложной системы лучше взять электронную версию девайса.

Точность таймера

Вопрос точности больше касается механических моделей, ведь у электронных розеток погрешность минимальна. Снова-таки, при покупке нужно ориентироваться на цели.

Если речь идет о выполнении простых действий, к примеру, включении/отключении обогрева или освещения, большой точности здесь не нужно.

Иное дело, если розетка с таймером взаимодействует с другими системами и нуждается в точечной настройке. С этой позиции более привлекательно немецкое оборудование, но и российские компании выпускают неплохую технику.

Время таймера

Современные розетки позволяют задавать время в широком диапазоне. Максимальный период может составлять 24 часа (суточные) и более. Некоторые устройства работают даже в месячном диапазоне. Такой вариант встречается редко и чаще всего идет в комплексе с умным домом.

Число программируемых линий

В обычных бюджетных девайсах предусмотрена одна линия с возможностью подключения лишь одного оборудования. Модели с более сложной структурой, позволяющие задавать более сложные настройки, стоят дороже.

Нагрузка

Как правило, розетки с таймером рассчитаны на номинальный ток 16 А, но бывают и исключения — девайсы на 10 или 7 Ампер. Здесь нужно ориентироваться на мощность подключаемого электрооборудования.

Если она высокая, может потребоваться розетка на 40 А и более. В последнем случае допускается подключение электроустановки мощностью до 8,8 кВт.
