Оптоволокно vs витая пара: какой кабель используют провайдеры, чтобы провести интернет в квартиру

Особенности и преимущества оптоволокна

Оптическая линия – это канал, в котором передача данных осуществляется по тонкому оптико-волоконному кабелю. Диаметр рабочей жилы измеряется микрометрами. Информация передаётся посредством модуляции светового потока. Этот поток движется внутри кабеля практически без затуханий. Жила изготавливается из двуокиси кремния и характеризуется минимальным затуханием.

Лёгкое и тонкое оптоволокно способно передавать гигантские объёмы информации. А если в одном кабеле объединены несколько десятков жил, то пропускная способность вырастает до неимоверных величин. Сравните сами – по традиционным медным жилам может вестись только один телефонный разговор, при высокочастотном уплотнении – несколько десятков или сотен разговоров, а оптический кабель с одной жилой может связать несколько тысяч и даже десятков тысяч абонентов.

Оптоволокно характеризуется своей дороговизной. Для его соединения и пайки необходимо дорогостоящее оборудование. Его сложно прокладывать, по нему сложно подключать единичных абонентов. На смену традиционной дорогой оптике пришли оптические сети PON (или GPON), построенные на основе пассивного оптоволокна. Оно отличается дешевизной и простотой соединения, что обеспечило быстрое развитие технологии. Благодаря GPON можно провести скоростной интернет в каждый дом или квартиру по отдельному оптическому кабелю.

Преимущества оптики для абонента:

Высокая скорость доступа к сетевым ресурсам – в отдельных регионах Ростелеком «разгоняет» домашний интернет до 250 Мбит/сек, это очень приличный показатель. В большинстве регионов максимальная скорость составляет 100 Мбит/сек. В удалённых северных областях скорость ограничена до более низких значений.
Высокая скорость на отдачу информации – оптоволоконный интернет обеспечит не только быстрое скачивание файлов, но и их быструю отправку.
Стабильность канала – забудьте о регулярных обрывах связи. Кроме того, оптоволокну совершенно не страшны жара и холод, а также атмосферные осадки.
Быстрое подключение к сети – на ADSL установление связи занимает около минуты после включения модема. Соединение по оптоволокну занимает несколько секунд.
Возможность подключения цифрового ТВ с высоким качеством изображения – наслаждайтесь телевидением в формате HD.

Оптоволокно от Ростелекома позволит подключить к интернету целую кучу домашних устройств, причём мешать друг другу они не будут.

Ещё одним преимуществом оптики является более разумный компромисс между абонентской платой и скоростью. В отдельных регионах разница может достигать в 10 раз. Например, 3 Мбит/сек за 550 рублей по ADSL и 30 Мбит/сек за те же 550 рублей по оптоволокну. А подключая сразу несколько услуг в рамках пакетного тарифного плана, вы получите скидку на суммарную абонентскую плату.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!

3 мифа об оптоволокне в квартире

Среди интернет-пользователей не утихают споры о том, какой кабель лучше использовать для выхода во всемирную сеть: оптоволокно или витую пару. Сторонники применения оптоволоконного кабеля говорят о его надежности, скорости и стабильности. Так ли это на самом деле?

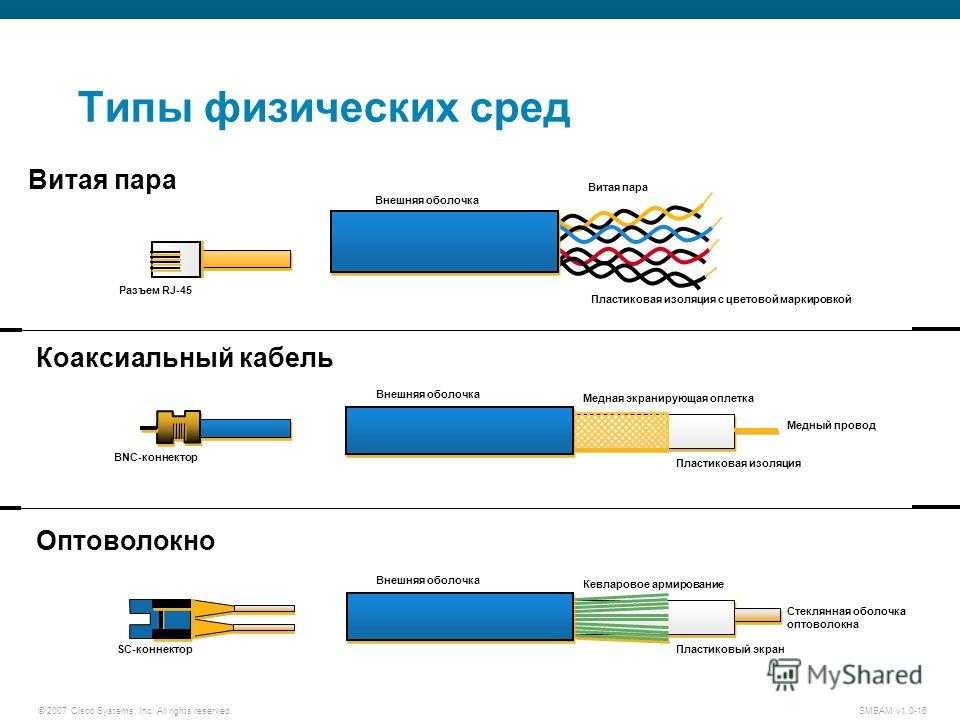

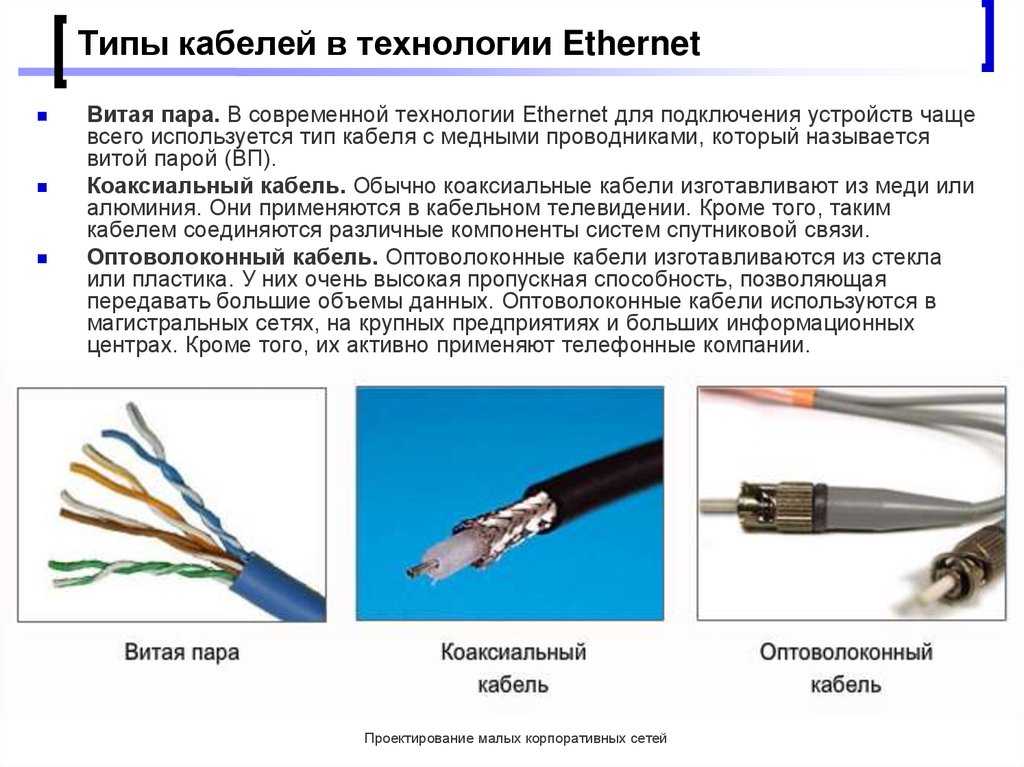

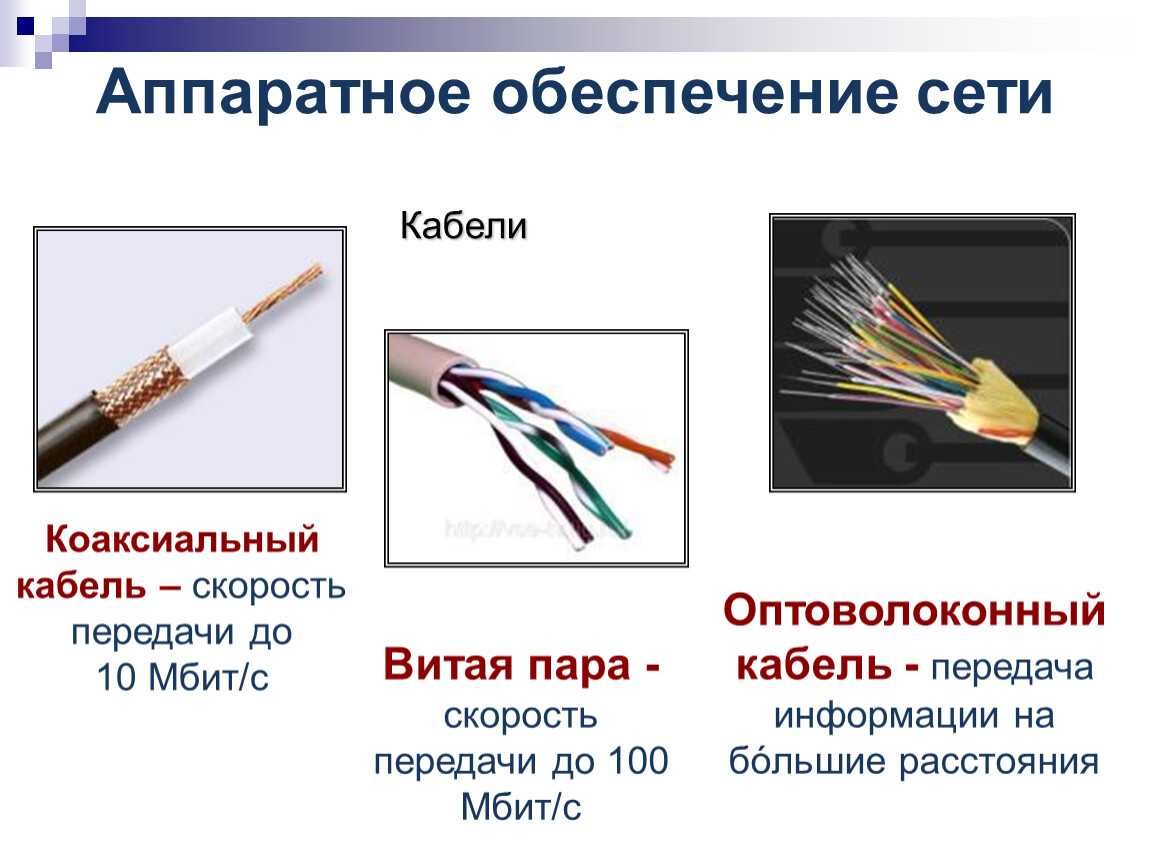

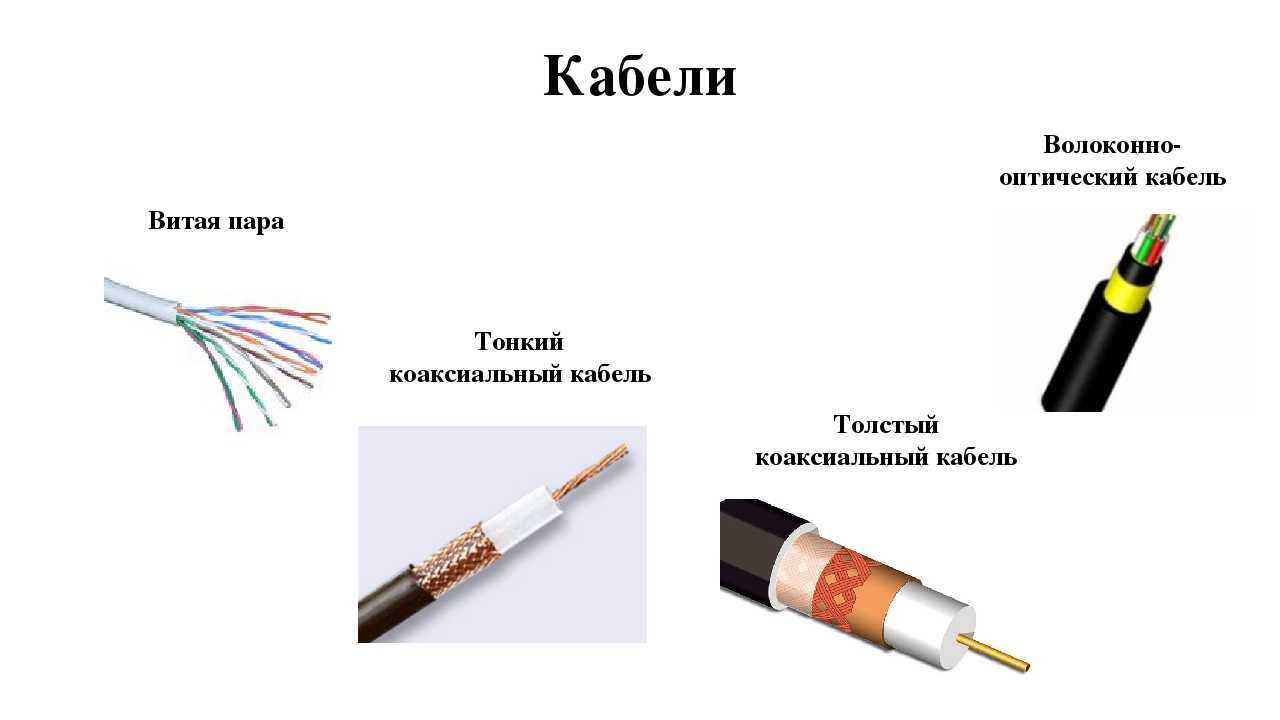

Существует два вида кабеля, с помощью которых провайдеры выполняют подключение интернета и телевидения: оптоволоконный кабель и витая пара. Абоненты Baza.net подключены именно с помощью витой пары.

Конструкция данного кабеля довольно проста. Она представляет собой одну или несколько пар изолированных проводников, скрученных между собой и покрытых пластиковой оболочкой. Такой кабель можно разместить в квартире, как вам удобно. Например, под плинтусом. А устранение повреждений витой пары не займет большого количества времени.

С волоконно-оптическим кабелем совсем другая ситуация. Внутри него находится много элементов: стеклянные волокна, пластиковые трубки, трос из стеклопластика. Его нельзя так же свободно сгибать, иначе кабель может переломиться и в результате сигнал пропадет. Чтобы устранить повреждение в оптоволокне, необходимо будет вызывать специалиста с дорогостоящим оборудованием.

Кроме того, ремонт и замена оптоволокна может «влететь в копеечку».

На конце каждого кабеля находится коннектор. У витой пары это пластиковый наконечник, похожий на тот, что вставляется в стационарный телефон

Важно отметить, что этот коннектор универсален и подойдет практически к любой сетевой плате. Вы можете вставить его в ноутбук, Wi-Fi-роутер или в игровую консоль

У оптоволокна другой коннектор, для которого необходимо будет приобрести специальный оптический терминал. Удовольствие не из дешевых, да и модельный ряд ограничен всего несколькими вариантами

Конечно, максимально возможная скорость передачи данных через оптоволокно выше, чем через витую пару. Но стоит отметить, что вы навряд ли почувствуете эту разницу в скорости. Дело в том, что каждое устройство, будь то W-Fi-роутер, домашний компьютер или ТВ-приставка, имеет свой сетевой адаптер. Если ваше устройство было выпущено несколько лет назад, то его максимальная пропускная способность составляет только 100 Мбит/c, в то время как в новых устройствах она по умолчанию позволяет разогнаться до 1 Гбит/с. В таком случае, даже если вы провели оптоволокно, но выходите в интернет со старой модели ноутбука, вы не сможете получите скорость выше, чем 100 Мбит/с.

Мы решили проверить, какая максимальная скорость необходима рядовому пользователю для комфортного времяпрепровождения в интернете.

В качестве теста мы просматривали видео на Youtube в максимально высоком качестве, запускали онлайн-игры, слушали музыку из сети и скачивали файлы с различных ресурсов. Несмотря на то, что в офисе скорость интернета достигает 1 Гбит/с, ни одна из этих задач не потребовала больше, чем 72 Мбит/с.

Если говорить откровенно, то использование оптоволокна в квартире не нужно никому. Да и пользователи сами не знают, зачем им нужна такая скорость.

Специалисты со всего заявляют, что оптоволоконная сеть останется невостребованной еще минимум десяток лет. В данный момент практически не существует интернет-ресурсов, для которых вам нужна скорость выше 70-100 Мбит/с. Даже если в будущем и появятся страницы, с которыми не справится витая пара, мы сможем в минимальные сроки заменить оборудование на более актуальное и будем предоставлять доступ через волоконно-оптический кабель.

На самом деле вы и так выходите в интернет через оптоволоконный кабель.

Как провайдер, мы проводим оптоволокно до каждого многоквартирного дома, а уже дальше выполняем подключение интернета в каждую отдельную квартиру посредством витой пары.

Проведя ряд исследований, мы пришли к выводу, что стабильность передачи данных с помощью обоих типов кабеля абсолютно идентична и никаким образом не зависит от их пропускной способности.

Так что же выбрать?

Вывод напрашивается сам. Витая пара дешевле и доступнее, чем оптоволоконный кабель, который не имеет преимуществ в использовании для обычного пользователя. Уважаемые друзья, тщательно выбирайте провайдера и всегда вспоминайте данную статью перед тем, как отдать предпочтение тому или иному способу подключения интернета.

Стекло и фотоны превосходят медь и электроны

Волоконно-оптический кабель представляет собой сетевой кабель, который содержит жилы из стекловолокна внутри изолированного корпуса. Они предназначены для высокопроизводительных сетей передачи данных и телекоммуникаций на большие расстояния.

По сравнению с проводными кабелями оптоволоконные кабели обеспечивают более высокую пропускную способность и могут передавать данные на большие расстояния. Волоконно-оптические кабели поддерживают большую часть мировых интернет, кабельного телевидения и телефонных систем.

Как работают оптоволоконные кабели

Оптоволоконные кабели передают сигналы связи, используя световые импульсы, генерируемые небольшими лазерами или светодиодами.

Кабель состоит из одной или нескольких стеклянных прядей, каждая из которых немного толще человеческого волоса. Центр каждой нити называется сердцевиной, которая обеспечивает путь для света. Сердцевина окружена слоем стекла, называемым оболочкой, которая отражает свет внутрь, чтобы избежать потери сигнала и позволяет свету проходить через изгибы кабеля.

Два основных типа оптоволоконных кабелей называются одномодовым и многомодовым оптоволокном. В одномодовом волокне используются очень тонкие стеклянные нити и лазер для генерации света, в то время как в многомодовых волокнах используются светодиоды.

В одномодовых волоконно-оптических сетях часто используются методы Wave Division Multiplexing для увеличения объема трафика данных, который может быть отправлен через цепь. WDM позволяет объединять (мультиплексировать) и затем отделять (демультиплексировать) свет на нескольких разных длинах волн, эффективно передавая несколько потоков связи через один импульс света.

Преимущества оптоволоконных кабелей

Волоконно-оптические кабели обладают рядом преимуществ по сравнению с медными кабелями на большие расстояния.

Волоконная оптика поддерживает большую емкость. Величина пропускной способности сети, которую может нести оптоволоконный кабель, превышает пропускную способность медного кабеля с аналогичной толщиной. Стандартными являются оптоволоконные кабели с пропускной способностью 10 Гбит/с, 40 Гбит/с и даже 100 Гбит/с.
Поскольку свет может распространяться на гораздо большие расстояния по оптоволоконному кабелю без потери его прочности, это уменьшает потребность в усилителях сигнала.
Волокно менее подвержено помехам. Медный сетевой кабель требует специального экранирования для защиты от электромагнитных помех. Хотя это экранирование помогает, недостаточно предотвращать помехи, когда многие кабели соединены вместе в непосредственной близости друг от друга. Физические свойства стеклянных и оптоволоконных кабелей позволяют избежать большинства этих проблем.

Оптоволокно для дома, других развертываний и оптоволоконных сетей

В то время как большая часть оптоволокна установлена для обеспечения междугородных соединений между городами и странами, некоторые провайдеры интернет-услуг в жилом секторе вложили средства в расширение своих оптоволоконных сетей в пригородных районах для прямого доступа домашних хозяйств. Поставщики и отраслевые специалисты называют эти установки «последней мили».

На сегодняшний день на рынке представлены некоторые более известные услуги «волокно на дом», такие как Verizon FIOS и Google Fiber. Эти услуги могут обеспечить гигабитную скорость интернета для каждой семьи. Однако, хотя поставщики также предлагают более низкую стоимость, они также обычно предлагают своим клиентам пакеты с меньшей емкостью. Различные подходы для домашних пользователей следуют из кабельных подходов, часто сокращаемых с помощью неясных сокращений:

FTTP (оптоволокно в помещение) . Волокно, проложенное до самого здания.
FTTB (оптоволокно в здание/бизнес/блок) . То же, что и FTTP.
FTTC/N (Волокно на обочине узла) . Волокно, которое прокладывается к узлу, но затем медные провода завершают соединение внутри здания.
Прямое волокно : волокно, которое покидает центральный офис и подключается непосредственно к одному клиенту. Это обеспечивает наибольшую пропускную способность, но дороже.
Общее волокно : аналогично прямому волокну, за исключением того, что, поскольку волокно приближается к помещению ближайших клиентов, оно разделяется на другие волокна для этих пользователей.

Что такое темное волокно?

Термин «темное волокно» (часто пишется как «темное волокно» или «неосвещенное волокно ») чаще всего относится к установленным оптоволоконным кабелям, которые в настоящее время не используются. Иногда это также относится к частным волоконно-оптическим установкам.

О типах

Сейчас наиболее ходовым признаётся UTP (Unshielded Twisted Pair – «неэкранированная витая пара»). Вопреки тому, что UTP не снабжён экраном, он изолирован от помех довольно эффективной балансной защитой.

Что касается типов FTP (Foiled Twisted Pair – «фольгированная витая пара») и SFTP (Screened Foiled Twisted Pair – «экранированная фольгированная витая пара»), то большинство наблюдателей констатируют снижение интереса к ним со стороны массового покупателя. Дело в том, что:

Ни SFTР, ни тем более FTP не снимают проблему мощных электромагнитных помех без добротного заземления обоих концов кабеля и сетевого оборудования. Даже наоборот: незаземлённый или плохо заземлённый экран и масса создают замкнутый контур, который собирает все окружающие помехи.
Ёмкость экрана объективно глушит передачу – потеря модуляции в экранированном проводнике наблюдается заметнее.
Механическое повреждение экрана, при изгибе обеспечивающее разрыв контакта, делает изделие беззащитным.
Подготовка и обслуживание экранированной продукции хлопотнее, нежели обычной.

Таким образом, применение экранированного проводника в быту оказывается нецелесообразным: его эксплуатация требует соблюдения дополнительных технологических норм при практически равнозначном результате. Да и в промышленных условиях он далеко не всегда себя оправдывает. Всё это играет в пользу прокладки оптоволокна. Более того, его дальнейшее удешевление в дальнейшем, похоже, сделает производство витопарных кабелей неактуальным.

Важные характеристики кабеля

Очень часто в бухте или на самом кабеле можно встретить определенные характеристики, которые сильно влияют на пропускную способность кабеля. Чаще всего используются три. Давайте сначала рассмотрим AWG или American Wire Gauge(Американский калибр проводов). Тут все достаточно просто, чем меньше значение, тем толще провод. Число AWG говорит, про количество потягиваний основы WAG 0 (8мм) через определенное отверстие.

Но не будем вдаваться в подробности производства, так как это не совсем нужно. А нужны нам следующие характеристики, а именно наша площадь поперечного сечения. Достаточно взглянуть на таблицу ниже.

Одна жила

AWG	Диаметр	Площадь поперечного сечения, мм 2
18	1.019	0.816
19	0.911	0.652
20	0.812	0.518
21	0.723	0.411
22	0.642	0.324
23	0.573	0.258
24	0.510	0.204
25	0.454	0.162
26	0.403	0.127

Как видите с уменьшением AWG каждый проводок увеличивается в диаметре, а также подрастает показатель поперечного сечения. Именно от показателя AWG и можно отталкиваться, смотря на категории кабелей. Так как площадь поперечного сечения растет, то по кабелю можно передавать ток куда большей частоты, от чего может расти скорость. Такие кабеля часто используют в серверах.

Давайте взглянем на следующую таблицу, где расписаны категории сетевых кабелей:

Категория	Количество жил	Частота	Скорость	Расстояние/Затухание
CAT1	2	0,1 до 0,4 МГц	256 Кбит/с	200 м
CAT2	4	1млн. до 4 млн. Гц	4 Мбит/с.	150м
CAT3	8	16 млн. Гц.	10 – 100 Мбит /с.	100м
CAT4	8	20 млн. Гц	10 – 100 Мбит /с.	100м
CAT5 (класс D)	8	100 млн. Гц	100 – 1000 Мбит /с.	100 м
CAT5e	8	1–100 МГц	100 – 1000 Мбит /с.	100 м
CAT6 (класс E)	8	50 млн. Гц	10 Гбит /с.	55 м
CAT6a	8	500 млн. Гц	10 Гбит /с.	55 м
CAT7 (класс F)	8	600 – 1000 млн. Гц	10 Гбит/с	55 м
CAT8-8.1	8	1600 – 2000 МГц	40 Гбит /с.	80 м
CAT8.2	8	1600 – 2000 МГц	100 Гбит/с	50 м

Если взглянуть на таблицу, то можно заметить увеличение частоты. Нас будет интересовать провода с 5 категории, так как меньшая категория реже используется. Как вы видите с каждым шагом увеличивается частота из-за чего также растет и AWG и поперечное сечение. Если вы читали мою прошлую статью, то помните, что я отмечал увеличение скорости изначально только за счет задействования всех проводков при передаче данных, а не отдельных пар.

Именно за счет этого можно добиться 1000 Мбит при передаче через обычный кабель, но не на далекое расстояние. Если же нужна большая скорость, то нужен общий экран, а также вокруг каждого проводка, чтобы защитить данные от электромагнитного воздействия. Далее для увеличения скорости до 10-40 Гбит в секунду, надо увеличить частоту, а следовательно, и диаметр кабеля.

Именно поэтому лучше всего также смотреть именно на категории проводов, а не на одну характеристику. Также нужно учитывать тип экранирования, от этого также будет зависеть категория и цена, которая будет только повышаться. Об этом я писал в первом статье – ссылку я оставил в самом начале.

Витая пара — кабель, состоящий из нескольких пар (иногда одной пары) медных проводников, которые скручены между собой и заключены в цветную изоляцию. При этом провода могут быть скручены как попарно, так и вокруг центральной оси. В чём особенность такого кабеля, какие бывают виды и маркировки, а также общие правила подбора кабеля и подключения — все подробности в статье.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех. Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

Наличие экранирования у кабеля не гарантирует дополнительную защиту от помех. Во-первых, кабель должен быть заземлен, то же самое касается и сетевого оборудования. Во-вторых, заземление должно быть качественным. В противном случае тонкий провод заземления будет выступать в качестве антенны, которая притягивает дополнительные помехи. В-третьих, правильно обжать кабель FTP и SFTP гораздо сложнее.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

Способы определения качества кабеля витая пара

Чтобы определить, какой кабель витая пара лучше для интернета, специалисты советуют обращать внимание на наименование торговой марки. Из европейских производителей стоит отметить Reichle De-Massari (Швейцария), неплохой кабель у компании Mollex (США)

Остальные бренды, встречающиеся в России – в основном родом из Китая (или Тайваня), хотя маркировка может быть иной, если того пожелает заказчик.

Второй критерий, на который обращаем внимание – материал изготовления жил. Медь – стандарт для витой пары, но в последнее время часто можно встретить биметаллические жилы, которые по качеству уступают медным

Они представляют собой стальной (CCS) или алюминиевый (CCA) провод, покрытый методом плакирования тонким слоем меди.

Состав кабеля витая пара

Такие изделия более доступны по стоимости, но обладают рядом недостатков, не характерных для чисто медных жил:

такие жилы недостаточно надёжно фиксируются в разъёмах, образуя так называемый «плавающий» контакт;
существует ограничение по длине участков биметаллической витой пары (до 25 метров при 100 метрах для классического медного кабеля);
во время заделки витой пары в разъём возможны значительные колебания волнового сопротивления, что сказывается на стабильности передачи сигнала конечному устройству;
при повреждении или возникновении необходимости перекладки кабеля рассчитывать на сохранение прежних характеристик не приходится;
у кабелей со стальным сердечником максимальная скорость передачи информации будет лежать в пределах 10 Мб/сек, для жил с алюминиевым сердечником – до 100 Мб/сек.

Убедиться в том, что перед вами омеднённая жила, довольно просто. Достаточно ножом попытать соскоблить верхний слой. Если под медью покажется серебристый металл – можете не сомневаться, что это витая пара из биметаллических жил. Кстати, омеднённый кабель запаять обычным паяльником не получится. Тем не менее, большинство провайдеров интернет-услуг при прокладке кабеля от щитка до конечного пользователя использует именно этот, более дешёвый тип изделий.

Наконец, о качестве витой пары можно судить по такой характеристике, как толщина жил. Чем больше диаметр, тем качественнее кабель, у известных производителей он составляет от 0.51 мм. Толщина жилы в промежутке 0.4–0.5 мм говорит о некачественной продукции.

Чаще всего более тонкие жилы можно наблюдать на паре коричневого и синего цветов, поскольку для 100-мегабитных сетей они не используются.

И последний критерий проверки качества – наличие сертификата. Крупные производители сертифицируют свою продукцию, мелкие – нет, поскольку это накладно.

Типы обжима

Не важно, какой кабель вы выберите, его можно будет только двумя способами:

Прямой — чтобы соединить сетевую карту с коммутатором или концентратором.
Перекрестный — для прямого коннекта между двумя сетевыми платами или устаревшими концентраторами/коммутаторами.

Подлежит разъем 8P8C, имеющий 8 контактов и фиксатор.

На этом останавливаю свое повествование.

До новых встреч на страницах моего блога.

витых пар

Витая пара — (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку. Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов, а также снижается влияние электромагнитных помех от внешних источников.

— (англ. twisted pair) — представляет собой кабель, в структуру которого входит от одной до нескольких пар изолированных проводов, скрученных между собой и помещённых в ПВХ оболочку.

Скручивание проводов одной пары производится с целью увеличения уровня связи между ними. Благодаря чему электромагнитные помехи влияют в равной степени на оба провода, уменьшаются взаимные наводки при передаче дифференциальных сигналов, а также снижается влияние электромагнитных помех от внешних источников. Для уменьшения связи между различными парами кабеля, так называемого «периодического сближения проводников различных пар», в кабелях UTP категории 5 и выше провода каждой пары свиваются с различным шагом.

Используется, в основном, как часть СКС — структурированных кабельных систем, а именно для передачи данных в таких компьютерных и телекоммуникационных технологиях, как Arcnet, Ethernet и Token Ring. Данный кабель имеет небольшую стоимость, легко монтируется, а также совместим со многими типами оборудования (для подключения используется разъем 8P8C). Поэтому на сегодняшний день он является лучшим выбором для пользователей любого типа.

Медь или кабель частично омедненный

При выборе провода учитывается протяженность сети, количество подключаемых объектов. На небольших расстояниях разница в изделиях из меди либо омедненных незначительна. При проведении сетей протяженностью более 50 метров в омедненных проводах возникают сбои в передаче сигнала. Проводимость алюминиевого сплава и стали ниже меди.

Изделия из медных сплавов предназначены для построения масштабных локальных систем с расстоянием между объектами до 10-20 метров. Изделия не создают помех при переводе сигнала. Для соединения компьютера с тройниками, розетками, коммутационным оборудованием достаточно жил с комбинированным составом (омедненных).

На видео ниже наглядно показаны отличия медной FTP жилы витого кабеля и покрытого медью алюминиевого UTP.
