Как обжать интернет-кабель «витая пара» с клещами и без

Разъем RJ45 распиновка

Разъем RJ45 обычно используется для подключения сетевых карт концентраторов к кабелям 10base-T и 100Base-TX в сети. RJ45 — это стандартный тип физического разъема для сетевых кабелей. Разъем RJ45 представляет собой 8-контактный модульный разъем с 8 контактами, используемый для подключения компьютеров через локальную сеть с помощью концентраторов. На сетевых картах пара 1-2 является передатчиком, а пара 3-6 — приемником. Две другие пары не используются. Перекрестные кабели используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штифты обычно соединяются по прямой линии как вперед, так и крест-накрест. Первоначально они использовались в качестве стандарта только для телефона, но позже были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждая из которых состоит из однотонного провода и полосы того же цвета. Для разъема RJ-45 существует два стандарта: T-568A и T-568B. Хотя имеется 4 пары проводов, 10BaseT / 100BaseT Ethernet использует только 2 пары: оранжевую и зеленую. Два других цвета (синий и коричневый) можно использовать для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A на обоих концах).

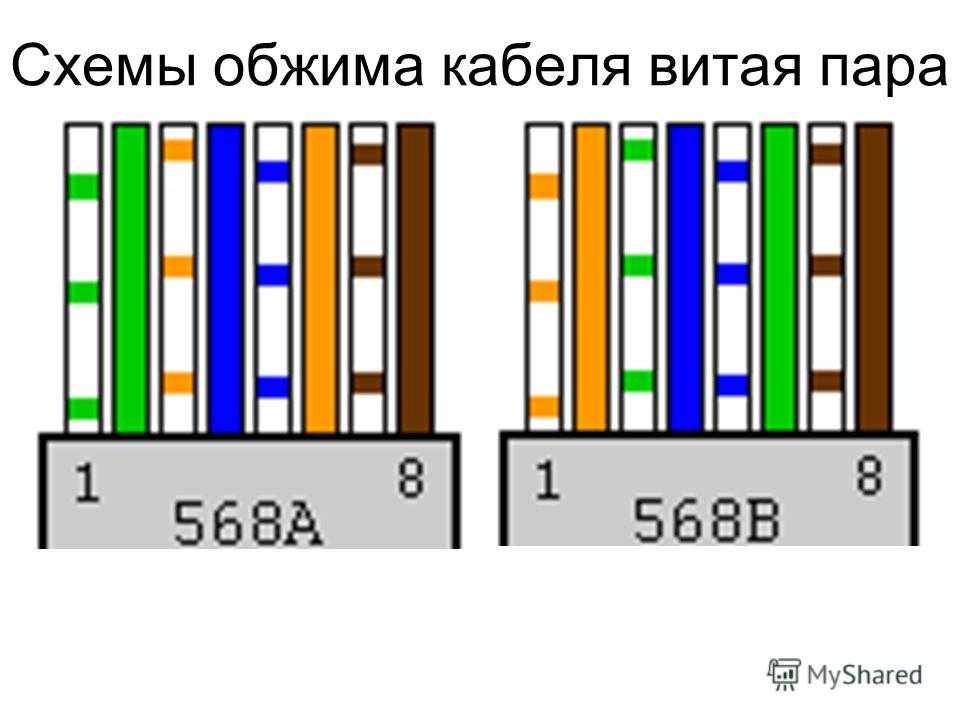

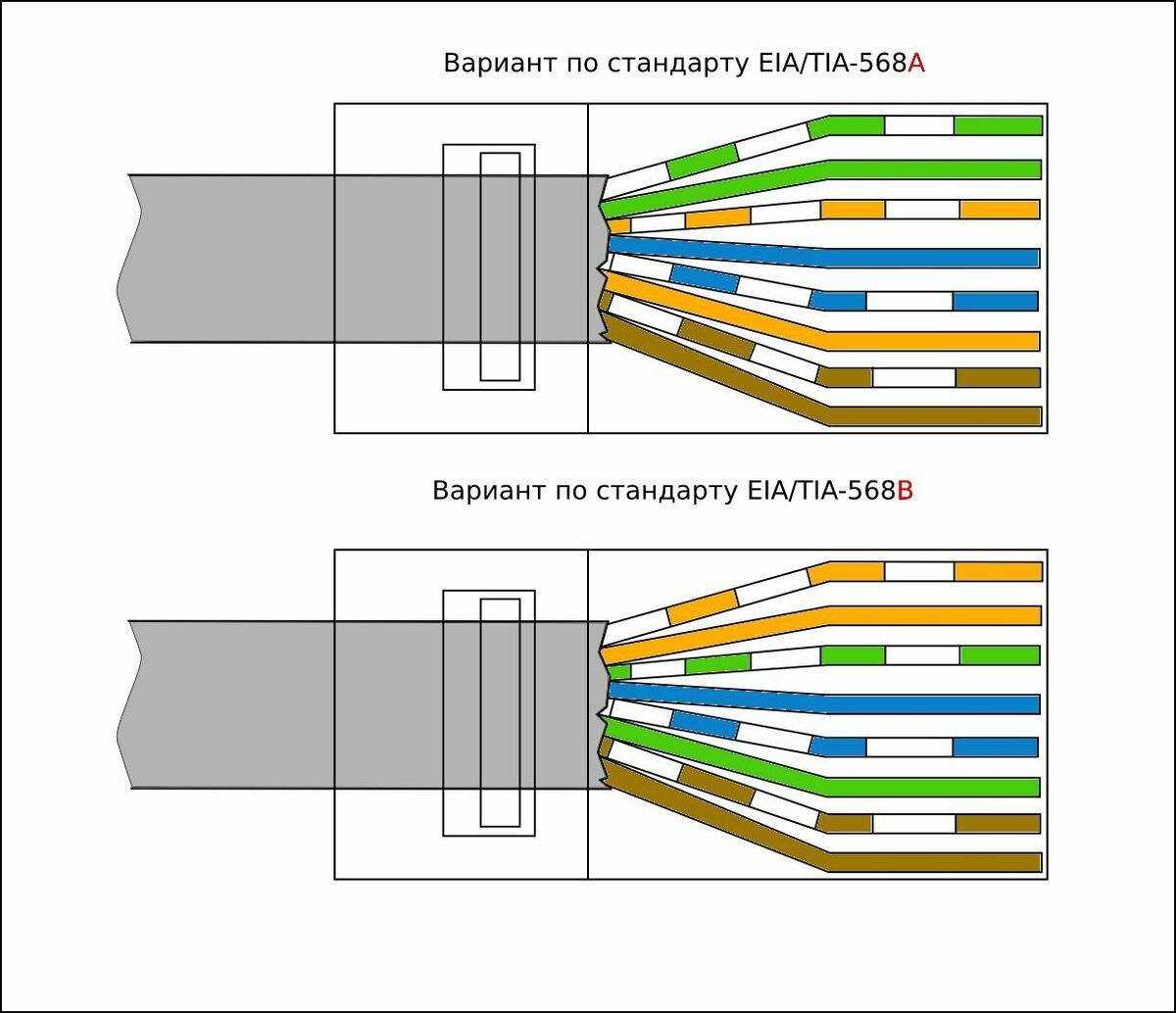

Цветная схема T-568A

1 Бело-зеленый.

2 Зеленый.

3 Бело-оранжевый.

4 Синий.

5 Белый и синий.

6 Оранжевый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

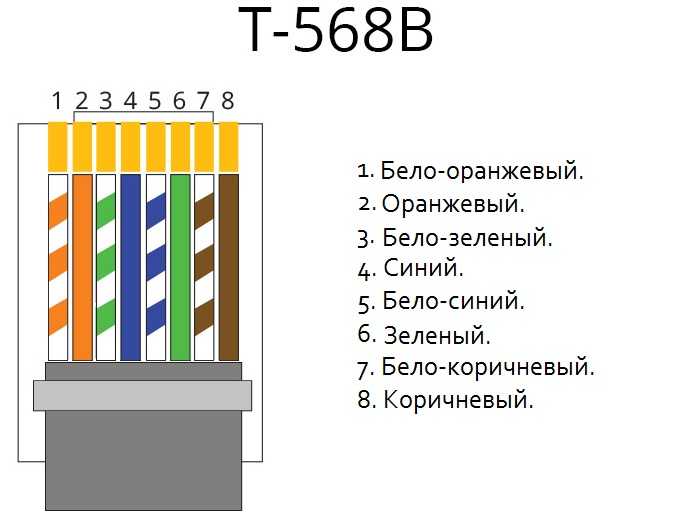

Цветная схема T-568B

1 бело-оранжевый.

2 апельсина.

3 Бело-зеленый.

4 Синий.

5 Белый и синий.

6 Зеленый.

7 Бело-коричневый.

8 Коричневый.

Также распиновка продублирована на изображении ниже.

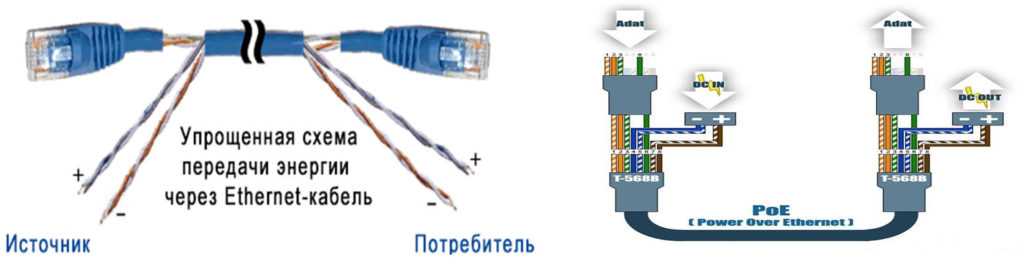

Схема обжатия витой пары RG-45 с PoE, стандарт — IEEE 802.3af

Такая схема позволит помимо информационного сигнала передавать питающее напряжение на коммутатор, роутер или любое другое устройство. Это избавляет от необходимости покупать отдельный шнур питания. В распиновке разъема rj-45 синий и коричневый провода используются для подачи электричества. Вы спросите меня, где это нам полезно? Ответ: при установке видеонаблюдения подавать электричество на коммутатор. Многие из них рассчитаны на питание от разъема RJ-45. И т.п.

Запомнить! Питание по сетевому кабелю 220В категорически невозможно, он не рассчитан на такое высокое напряжение. Последствия могут быть непредсказуемыми. Стандартный диаметр сетевого кабеля 0,51 мм, это позволяет пропускать напряжение до 1,5 А. Если нужно больше прыгнуть, соедините два провода параллельно, вы получите увеличение в 2 раза (3 А).

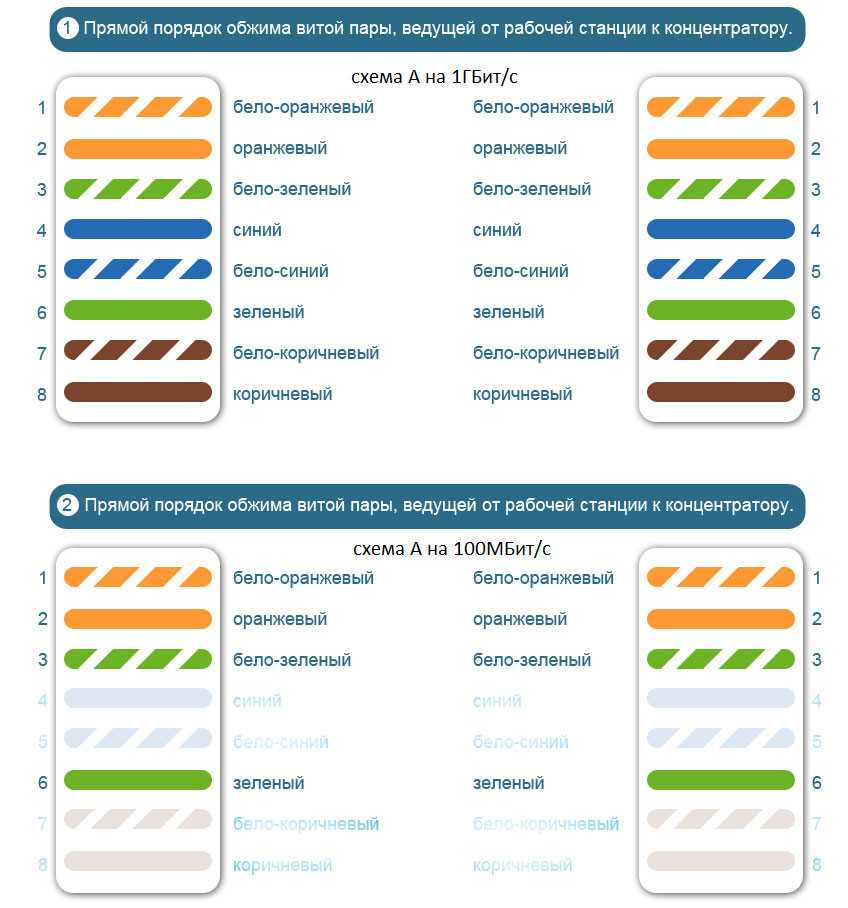

Перекрестной схемой обжимайте для скорости прокачки 1 Гбит/с

Чтобы обеспечить соединение между устройствами со скоростью 1 Гбит / с, необходимо использовать 4 пары (8 проводов). См. Ниже пример сжатия.

Возможно, вас заинтересует эта статья о том, как включить bluetooth на ноутбуке с Windows 7, 10.

Распиновка для локальной сети, в которой больше 2х компьютеров:

1. Разворачиваем пары и выравниваем пряди в следующей последовательности (сверху вниз):
   1. Белый Апельсин,
   2. апельсин,
   3. белый зеленый,
   4. синий,
   5. синий белый,
   6. зеленый,
   7. бело-коричневый
   8. коричневый.
2. Выравниваем провода ровно в одной плоскости и отрезаем лишнюю длину пар так, чтобы примерно 1 сантиметр был не больше внешней изоляции.
3. Берем нитку в левую руку так, чтобы бело-оранжевая нить была дальше от вас, а коричневая — ближе к вам. Проверяем последовательность проводов по схеме в пункте 1.
4. Берем разъем 8P8C в правую руку с зажимом внизу и вставляем провод в разъем так, чтобы каждый провод попадал в отдельную ячейку. Всего 8 ячеек.
5. Опять же проверяем правильность расположения проводов, описанных в пункте 1.
6. Вставляем коннектор в обжимной инструмент. Вдавите провод до упора, чтобы все провода были глубже зубцов контактов разъема. И когти аккуратно стягиваем.
7. Так же все повторяем со вторым концом нити. Похоже.

Правила обжима витой пары

Для правильной обжимки сетевого кабеля используется один из трех способов:

• Прямой — используется для подключения ПК к роутеру.
• Перекрестный — применяется при создании локальной сети или для соединения двух роутеров.
• Перевернутый — позволяет подключить консольные устройства.

Чтобы правильно опрессовать сетевой кабель, необходимо выполнить несколько действий. В первую очередь следует удалить с него изоляцию

В этот момент необходимо проявить максимальную осторожность, чтобы избежать повреждения цветных проводов. Когда все восемь жил будут видны, их нужно разъединить и обрезать на одинаковую длину

После этого можно выбирать схему, в соответствии с которой и будет обжиматься интернет-кабель.

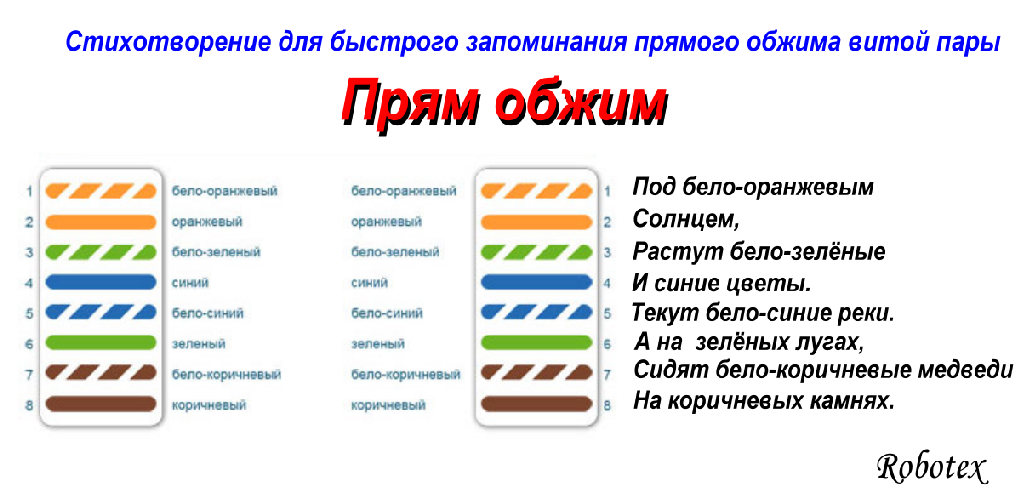

Прямой тип

Он подойдет для передачи любого трафика. Единственным условием бесперебойной работы будет использование одной и той же схемы на каждом конце кабеля. Чаще всего применяется Т568 В. Если передаваемый трафик не превысит 100 Мб/с, то можно использовать 4-жильный кабель. После удаления изоляции правильно разложите все проводки в соответствии с используемой схемой.

Вводя их в штекер, важно следить за последовательность жил, так как переобжать жилы уже не получиться. Когда провода были введены в коннектор до упора, используйте специальный инструмент обжимник, напоминающий клещи

Сильно сдавите его и обжим сетевого кабеля можно считать состоявшимся.

Перекрестный тип

Эта распиновка RJ45 применяется для создания локальной сети между двумя компьютерами. Сам процесс обжима не отличается от рассмотренного выше. Если при создании прямого интернет-кабеля на каждом из его концов применяется одна цветовая схема, то в этом случае следует использовать обе.

Как уже говорилось выше, иногда применяется и перевернутый тип кабеля. Однако он используется только сетевыми администраторами. В домашних условиях консольный кабель не потребуется. Перед началом процедуры опрессовки кабеля необходимо точно рассчитать его длину. Хотя для наращивания витой пары и можно использовать скрутку, лучше этого избегать.

Как обжать кабель RJ-45 правильно

Кабель, соединяющий два устройства, называется «патч-корд». Работа начинается с подготовки инструментов и материалов.

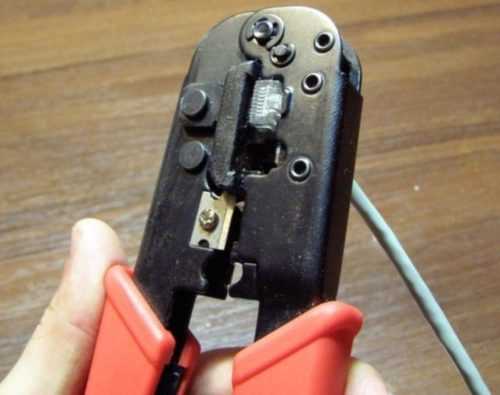

ФОТО: sovet-ingenera.comКлещи для обжимки кабелей

Инструменты и материалы

Из инструментов потребуются клещи для обжимки «кримпер», кусачки для удаления изоляции «стриппер», тестер для проверки правильности монтажа, кроссировочный инструмент для заделки изоляции. Основным материалом является сам кабель и коннекторы, которые необходимо обжать.

Пошаговая инструкция по обжиму

Технология обжимки проста, её можно представить в виде последовательности операций:

1. Первая операция – отрезание нужной длины заготовки кабеля. Эта операция выполняется кримпером или кусачками.
2. Стриппером удаляется наружная изоляция кабеля на длину 2-4 см.
3. Раскручиваются все пары, и жилы раскладываются в соответствии с выбранной схемой.
4. Выравниваются по длине все выпрямленные проводнички.
5. Концы проводничков вставляются до упора в коннектор.
6. Коннектор со вставленными жилками зажимается в нужный разъём кримпера. При сжатии ручек раздаётся щелчок.
7. Потягиванием проверяется надёжность крепления.

Тестирование готового патч-корда

Заключительная операция – проверка готового патч-корда на правильность монтажа. Коннекторы кабеля вставляются в разъёмы тестера, и прибор включается. При исправном кабеле огоньки на панели тестера будут загораться попарно зелёным светом.

ФОТО: sovet-ingenera.comТестер для проверки обжатого кабеля

Как обжать кабель RJ-45 правильно?

Существуют различные способы обжатия кабеля RJ-45, среди которых есть и обжим разъема без специальных плоскогубцев, с помощью обычной отвертки с плоской головкой.

Но мы рассмотрим, как грамотно сделать надежный и функциональный рабочий коммутационный кабель, не отличающийся по характеристикам от покупных моделей.

Подбор и подготовка инструментов

Имея под рукой ряд специальных инструментов, гораздо проще выполнить этапы обжима соединительного кабеля. Конечно, вам нужно будет заложить определенную сумму на покупку гибочного станка, стриппера, тестера или кроссовера, но если вы купите качественный инструмент, его хватит на годы.

Основными из перечисленных инструментов являются плоскогубцы и тестер — это минимальный набор, необходимый для правильной распиновки и обжима витой пары.

Приобретая плоскогубцы, необходимо проверить их качество и желательно предварительно протестировать инструмент. Некоторые закаточные машины поставляются с лезвиями, которые можно использовать для зачистки вен.

Пошаговая инструкция по обжимке

Для изготовления патч-кабеля потребуется подготовить материалы: кабели и разъемы, вооружиться инструментом и выбрать схему распиновки в зависимости от того, какие устройства будут подключать готовый кабель.

Список материалов:

• участок витой пары длиной не более 100 м — согласно распиновке Ethernet это максимальная длина стандартов для домашнего использования;
• на один кабель: два разъема RJ-45 (их маркировка 8P8C);
• набор инструментов: загиб, съемник, тестер.

Чаще всего для подключения ПК к сетевому устройству нужен кабель, поэтому запоминаем схему прямого обжима и для надежности просто кладем его на видное место, чтобы при разводке проводов он был у нас перед глазами.
Готовую цветовую схему можно найти в Интернете и распечатать на листе бумаги — зрительное восприятие способствует запоминанию и в будущем уже не понадобится

Не забывайте, что типы A и B отличаются только расположением оранжевых и зеленых завитков; можно использовать оба варианта.

Пошаговая инструкция:

• Шаг 1 — Отрежьте кусок кабеля по метрам, без запаса, но достаточной длины с помощью кусачков или щипцов.
• Шаг 2: Отводим от торца на 2-4см, делаем на внешней изоляции круговой надрез с помощью стриппера, затем аккуратно снимаем его.
• Шаг 3 — Жилы скручиваются попарно, поэтому перед обжимом разворачиваем все пары, выпрямляем жилы и распределяем их по выбранной схеме. Кроме проводников под оболочкой спрятана нейлоновая нить — ее просто нужно оттянуть назад.
• Шаг 4: Обрежьте проводники. Для этого отводим от края внешней изоляции 1,0-1,3 см и обрезаем провода плоскогубцами строго перпендикулярно оси витой пары. Убедитесь, что цветные концы одинаковой длины.
• Шаг 5: Вставьте провода в разъем и вставьте их до упора.
• Шаг 6 — Обжим: вставьте разъем с проводниками в нужный обжимной разъем (обозначенный 8P) и затяните ручки плоскогубцев. Слышен щелчок.
• Шаг 7 — проверяем надежность крепления — кабель легко выдергиваем, как будто пытаясь вытащить жилы из разъема. При правильной обжатии проводники сидят плотно.
• Шаг 8: Давайте проверим работоспособность готового патч-кабеля. Вставляем разъемы в гнезда тестера, включаем прибор и следим за индикацией. Если все в порядке, индикаторы попарно загорятся зеленым. Если индикации нет или загорелся красный свет, процедуру нужно будет повторить.

Рука пакуется быстро — после нескольких независимых складок. Навык обжима пригодится при переезде в новую квартиру, где сетевые кабели спрятаны в плинтусах или вшиты в стены и вставлены в розетки компьютеров.

Вам не нужно беспокоиться о том, будет ли кабель слишком длинным или слишком коротким — вы всегда можете обжать патч-кабель до нужной длины. Если шнур питания внезапно обгрызется собакой или просто погнут, ремонт можно будет провести незамедлительно.

Вам также может быть интересно узнать, как подключить друг к другу витую пару, для этого перейдите по этой ссылке.

Порядок действий при обжиме клещами

Обжимной инструмент (кримпер)

Чтобы обжать витые пары потребуется такой инструмент:

• кримпер (клещи для обжима наконечников проводов rj 45);
• стриппер (резак для съёма изоляции);
• канцелярский нож.

Если такого инструмента дома не имеется, лучше обратиться за помощью к специалистам.

Подготовка кабеля

Вначале нужно избрать кабель по нужному количеству жил и отрезать от него отрезок требуемой длины. Для домашней сети необходимо взять четырёхжильный провод с медными проводниками. Незадействованные проводники просто не используют. Для высокоскоростной передачи данных должен подключаться восьмижильный кабель.

Удаление изоляции

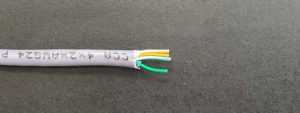

С концов отрезка кабеля необходимо снять изоляционный слой. Достаточно отступить 3-3,5 см от края и при помощи стриппера лёгким круговым движением сделать надрез на изоляции. Рез нужно делать аккуратно, без сильного нажатия, иначе оболочка жил будет повреждена. Это повлечёт за собой упадок скорости передачи данных. Оплётку режут не на полную глубину, а на половину. Затем её сгибают и она лопается по линии реза.

Подготовка жил для загрузки в коннектов

Подготовка кабеля для загрузки в коннектор

Открывшиеся после снятия изоляции проводники, свитые в пары, необходимо расплести и распрямить

Медные жилы довольно мягкие, поэтому выполнять такую операцию нужно осторожно, чтобы не оборвать их оболочку

Далее все проводники выравниваются относительно друг друга, после чего обрезаются перпендикулярно ровно, отступив от края 3-4 мм. Такую процедуру лучше всего выполнять ножницами. В итоге должен получиться прямой торцевой ряд из 4/8 жил в оплётке.

Далее будет применяться пластмассовый коннектор формата 8P (8 контактов), с помощью которого будет осуществляться обжим – контактный крепёж жил из меди.

Обжим контактной площадки

Установка и фиксация коннектора

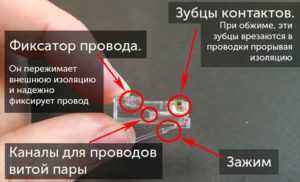

Тыльная часть коннектора 8P – это входной шлюз для ввода медных проводников. В данном шлюзе имеется 8 ячеек прямоугольной формы, в которые загружаются надлежащие по расцветке жилы.

Медные проводники сетевого кабеля загружаются в шлюз коннектора без съёма изоляционного слоя. Проводники нужно просто завести в каналы до упора.

Далее необходимо обжимать проводники с помощью кримпера для коннекторов типа 8P8C. Колодку клещей нужно наложить на пластмассовый коннектор, после чего сжать рукояти инструмента до характерного щелчка.

Тест качества обжима

После процесса обжима кримпер снимается, а само соединение подвергается тесту на прочность методом физического вытягивания кабеля из коннектора. Аналогичный тест проводится на другом конце сетевого кабеля. Если всё сделано в соответствии с технологией, обжим не позволит кабелю вырваться из запрессованных ячеек. После этого обжим можно считать завершённым.

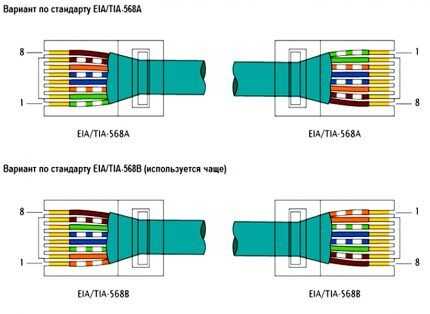

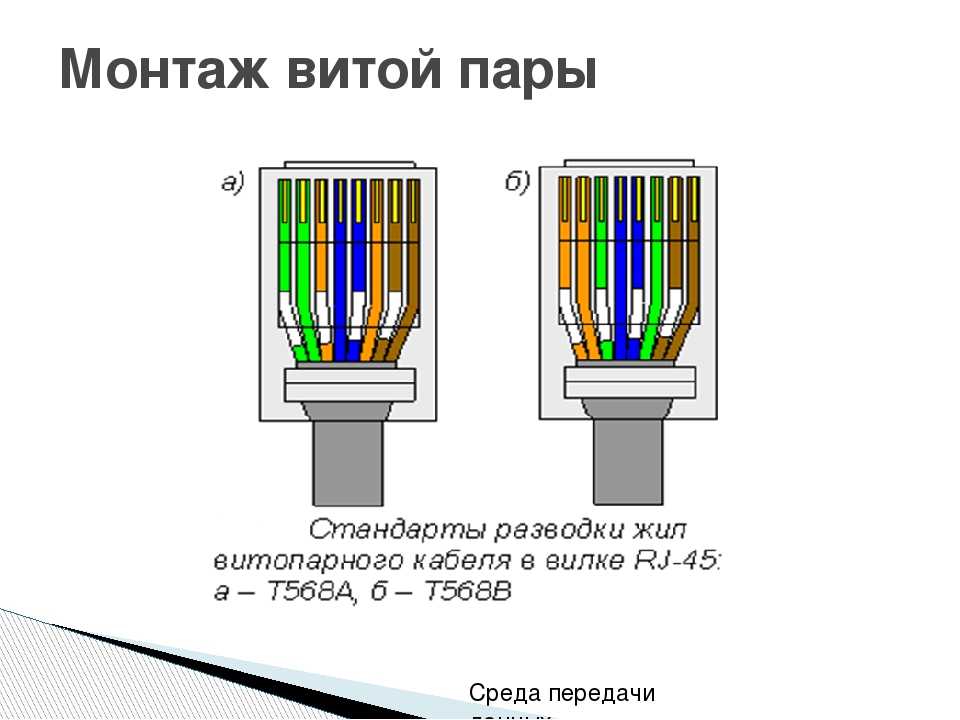

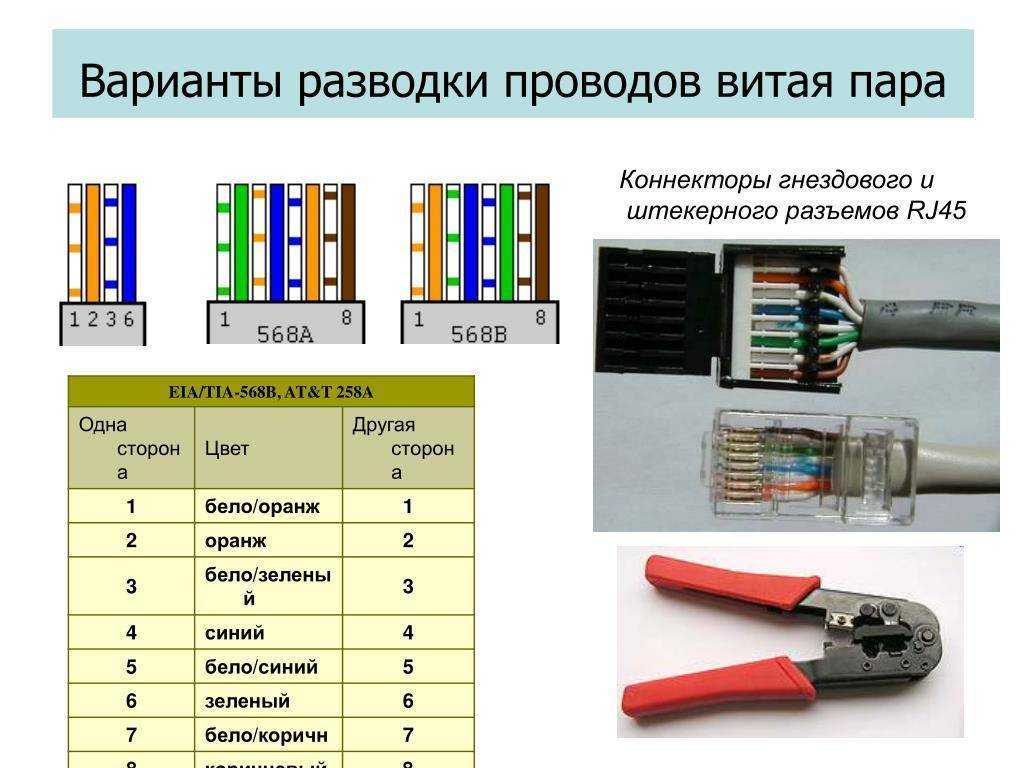

Схемы обжимки и маркировка витой пары

При обжиме 8-жильной витой пары обязательно учитывайте маркировку проводов. Каждому соединению обязательно соответствует определенная цветовая гамма, которая требует плотного прилегания. В противном случае сигнал не пройдет и сеть не будет работать.

Ленивая обжимка 2 пар

В рассмотренном варианте используется прямая обжимка кабеля, в котором задействовано 8, а всего 4 жилы. Поэтому этот метод получил свое название от тех, кто не хочет возиться со всеми своими венами. Однако такое подключение подходит только для низкоскоростных сетей.

Такой обжим на данный момент не рекомендуется использовать. Дело в том, что скорость интернета постоянно растет, оборудование совершенствуется, и 4-проводная схема перестает работать в новых условиях. Поэтому рано или поздно вам придется переходить на стандартную схему. Если сеть изначально была проложена 8-жильным кабелем, то остается только обжать разъемы RJ по-новому и все заработает. Но если сеть была оснащена четырехжильным кабелем, то его придется полностью менять и перемещать.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании разъемов RJ 45 распиновка для подключения более двух компьютеров к сети соответствует стандартной схеме. Все жилы разматываются и укладываются сверху вниз или слева направо, как показано на рисунке.

Проводники выравниваются, обрезаются, а затем обжимаются. После этого каждый разъем для витой пары вставляется в свою розетку.

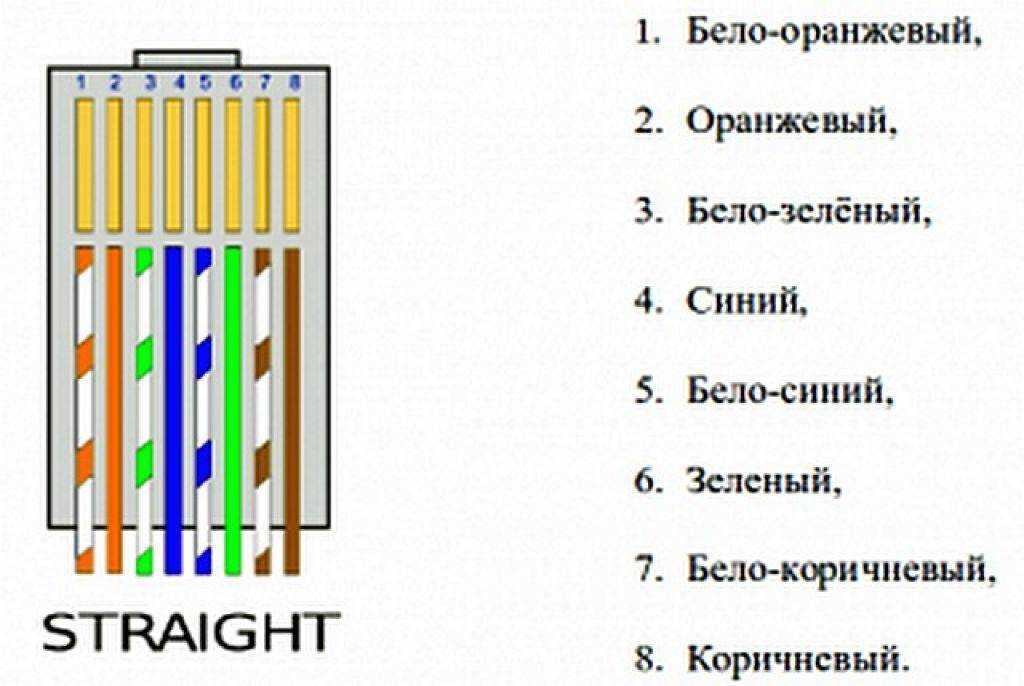

Прямая распиновка маркируется как 568B

Для подключения концентратора, маршрутизатора или коммутатора к компьютеру требуется прямое соединение. Этот метод более популярен в России. Он обозначен в виде 568 В и разводка ведется по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Обжим здесь прямой, так как провода на обоих разъемах расположены одинаково.

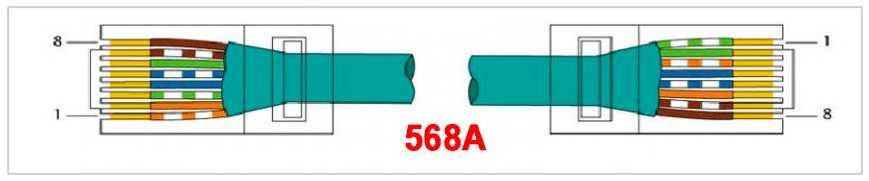

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ обжать витую пару. Например, два компьютера используются для подключения устройств одного типа, схемы кроссовера или кроссовера с маркировкой 568A. В этом случае первая вилка подключается по обычной схеме, а вторая – с заменой оранжевого и бело-оранжевого проводов на зеленые и бело-зеленые жилы. Проводники поменяны местами, поэтому схема и получила такое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

4-жильный кабель используется для низкоскоростной внутренней установки. При больших объемах можно сэкономить значительные средства, так как такой кабель намного дешевле обычного кабеля витой пары на 8 жил. Опрессовка выполняется в последовательности, показанной на рисунке.

Однако использование таких сетей имеет ряд ограничений, в основном по скорости. Также устройство не может быть запитано при необходимости.

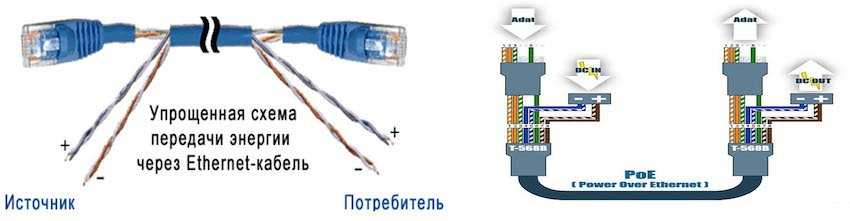

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Эта схема, выполненная с использованием технологии PoE, позволяет не только передавать информационные сигналы, но и обеспечивать питание маршрутизаторов, коммутаторов, адаптеров и других устройств. Например, при подключении камер отдельный шнур питания не требуется. Таким образом, разъем совмещает сразу две функции – передачу данных и питание устройства. Напряжение в этой распиновке проходит по синему и коричневому проводникам.

категорически запрещается использовать витую пару для подачи 220 вольт, так как это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитан на ток до 1,5 А. При необходимости увеличения силы тока два проводника подключаются параллельно, и при этом индикатор поднимается до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения используется в высокоскоростных сетях до 1 Гбит / с. Обжимаем восемь проводов в последовательности, показанной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в этом соединении обжимается и зеркально отражается друг от друга. Эта схема используется для настройки коммутатора или маршрутизатора с помощью компьютера.

RJ 45 распиновка коннектора — как обжать кабель витая пара на 8 и 4 провода

Чтобы было описание в стать более правильным и понятным все читателям, то далее в тексте будем пользоваться обеими аббревиатурами RJ45 и 8P8С подразумевающими коннектор, который применяется для оконцовки интернет кабеля «витая пара».

• Кабель «витая пара» на две или четыре пары,
• кримпер для обжима 8P8C,
• модульный разъем RJ-45 (8P8C).

Подготовка кабеля «витая пара» к оконцовке коннектором

Внутри этого кабеля, под изоляционной оболочкой находится капроновая нить. Она предназначена для облегчения разделки провода, без повреждения тонких проводков. Если сделать небольшой надрез на изоляции, то тогда можно будет потянуть за эту нить вниз, тем самым она разорвет оболочку. Разрывать оболочку нужно не более 30 мм, и потом просто отрезать ненужное.

Вообще то пользоваться дешевым инструментом для разделки изоляционной оболочки нудно очень осторожно. Дело в том, что они не редко наносят повреждение изоляции внутренним проводникам

Если имеются в наличии фирменные, высококачественные кримперы, то это уже другое дело.

RJ-45 распиновка по цветовому признаку на восемь проводов (четыре пары до 1000 Мбит/с)

Есть две схемы оконцовки провода разъемом:

• От компьютера к компьютеру. Такой вариант распайки дает возможность создать напрямую сеть из двух компьютеров. Однако,если домашняя сеть состоит из более, чем двух компьютеров, то такую схему использовать не получится.
• От компьютера к сетевому свитчу

Распиновка коннектора для домашней сети, состоящей из более двух компьютеров:

1. Для этого нужно раскрутить каждую пару проводов, таким образом, как показано на картинках ниже:

Выпрямляем проводники в плоскости, а теперь нужно укоротить их, оставив длину всего 10 мм.

Возмите веер проводов в одну руку так, чтобы бело-оранжевый провод был крайний слева, а коричневый справа. На всякий случай еще раз проверьте правильность расположение проводников, согласно приведенной выше схемы.
Возьмите разъем 8P8C в другую руку, фиксатор должен быть в нижнем положении, и поместите проводники внутрь коннектора. При этом следите за тем, чтобы каждый провод лег в предназначенное для него место.

На этом шаге помещаем коннектор в кримпер (если нет такого инструмента, смотрите ниже видео, как обойтись без кримпера). Вставляем провод до самого конца, так чтобы он уперся в переднюю стенку модуля и хорошенько сдавливаем обжим.
С другим концом провода выполняем идентичные действия.

Распиновка RJ-45 (8P8C) по цвету на две пары до 100 Мбит/с

1. Подготовка кабеля «витая пара» к оконцовке коннектором, так как написано выше:
2. Раскручиваем свитые пары проводов и устанавливаем согласно схеме:

Возможно имеющийся у вас кабель «витая пара» будет иметь другую окраску внутренних проводников. В таком случае, нужно применить своеобразную логику. То-есть, начинаем делать чередование:

1. бело-;
2. ;
3. бело-;
4. без провода,
5. без провода,
6. ;
7. без провода,
8. без провода,

Здесь принципиально то, чтобы с двух сторон провода, начиная от 1-й и до 8-й контактной площадки схема должна быть абсолютно идентична.

Возьмите провода в одну руку таким образом, чтобы бело-оранжевый проводник был слева от вас, а коричневый справа. (см. картинку выше)
Возмите такой-же модульный соединитель 8P8C в другую руку так, чтобы его фиксатор находился внизу.
Данный разъем рассчитан на восемь проводов, поэтому контакты 4,5,7,8 остаются незадействованными. Помещаем проводники в контактные места коннектора 1,2,3,6, так как показано в схеме пункта 2.

Здесь опять нужно проверить верность установки проводов.
Помещаем коннектор в кримпер и делаем оконцовку кабеля разъемом 8P8C.
Все эти действия нужно повторить в точности и с другим концом кабеля.

Как разделать и обжать кабель «витая пара»

Предыдущая запись Ремонт динамика: методы устранения неисправностей
Следующая запись VGA разъем: распиновка и конструкция коннектора

Подключение периферийного устройства

Продвинутым пользователям ПК необходимо знать, как правильно настроить контакты разъема РЖ-45 для USB. Такая сетевая структура особенно важна в тех областях, где необходимо подключить дорогостоящие серверные системы, а также офисное оборудование и кассовые аппараты. Для таких манипуляций лучше подготовить обычный паяльник, но если его нет в наличии, можно сделать скрутки.

Когда кабель полностью обжат, мастер должен зачистить обрезанный конец минимум на 5 см, после чего каждый USB-разъем аккуратно разбирается, чтобы получить свободный доступ к разъемам. Стоит отметить, что черный и красный провода нужно зачистить на медной основе и только потом скручивать вместе. Если витая пара RJ-45 и USB готовы, необходимо последовательно выполнить следующие действия:

1. Припаиваем бело-зеленый провод от третьего разъема к красно-черной скрутке.
2. Зеленый провод от USB-устройства аккуратно подключается к синему проводу от четвертого разъема.
3. Осталось только скрутить бело-синюю жилу с пятого разъема с белым кабелем.

Сами мастера утверждают, что использовать витую пару с разъемом RJ-45 не составит труда даже новичку. Не волнуйтесь, что складывание может быть не таким хорошим, как в магазине. Канал связи не будет потерян и короткого замыкания не произойдет. Используя непрофессиональные инструменты, вы можете создать только небольшой шум на линии, который не будет слышен на кабеле длиной до 5 метров. Если мастер не уверен в качестве своей работы, то лучше все переделать, чтобы сеть не вышла из строя в самый ответственный момент.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

1. UTP.
2. FTP.
3. STP.
4. S/FTP.
5. S/STP.
6. SF/UTP.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.

2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
3. III — 4 (16 МГц): 10 и 100 Мбит/с.
4. IV — 4 (20 МГц): до 16 Мбит/с.
5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Вам это будет интересно  Создание штробореза для газобетона своими руками

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Работа без специального инструмента

Зачастую под рукой не оказывается обжимника. Чтобы в такой ситуации сделать патч-корд самостоятельно, можно воспользоваться обычной отверткой. Однако это значительно усложнит процесс по двум причинам:

• Трудно добиться высокого качества монтажа.
• Повышаются риски поломки коннектора или порчи патч-корда.

Вот алгоритм действий в этой ситуации:

Выполняются действия по разделке витой пары.
Все провода сортируются в соответствии с выбранной цветовой схемой.
Жилы обрезаются на одинаковую длину и осторожно вставляются в коннектор.
Перевернув штекер защелкой вниз и контактами вверх, его необходимо положить на плоскую поверхность. При этом фиксатор должен оставаться свободным, чтобы избежать его повреждения.
Аккуратно нажимайте на защелку коннектора и зафиксируйте ее для надежного крепления кабеля.
С помощью отвертки утопите в корпус все контакты.. Здесь следует проявить максимальную осторожность, так как пластины легко повредить

Подготовка к обжиму витой пары

Обжим витой пары требует предварительной подготовки кабеля. Зачистку конца производят на 1,5 длины самого коннектора (около 7 см). При этом нужно проявлять аккуратность, чтобы не нарушить целостность жильной оболочки.

Пары проводников имеют разные цвета и свиваются в определенном порядке. Их раскручивают так, чтобы защищенная оболочкой часть кабеля осталась в прежнем виде, чтобы сохранить устойчивость к помехам на всем протяжении изделия

Также важно распределить проводники по цветам

Специнструмент для работы

Кримпер

Для зажима проводов в коннекторе применяются специальные клещи – кримпер. Они имеют сходство с пассатижами, но в рабочей зоне у них предусмотрено гнездо для интернет-разъема. В него вставляют коннектор с размещенными в соответствии со схемой проводниками и сжимают ручки до щелчка. Если покупать специальный инструмент нет желания, можно произвести обжим и отверткой с кусачками.

Если в наличии есть стриппер, он тоже будет полезен для процедуры. Этим инструментом можно подрезать кабель и снимать с него изоляцию.

Также будет полезно иметь приспособление для проверки качества сигнала и выявления короткого замыкания. Производят ее, когда кабель уже обжат. Лучше применять для этого тестер для витых пар. Подойдет для процедуры и привычный мультиметр.

Пошаговые действия обжима RJ45

Как обжать коннектор RJ45? Подробно описана последовательность действий с разъемом:

1.      Отрезание кабеля.

В оставлении запаса кабельного шнура нет необходимости, поэтому с помощью специальных кусачек или кримпером нужно отрезать материал необходимой длины. Если таких нет, то можно отрезать ножом или обычными ножницами.

2.      Снятие наружного слоя изоляции.

Для этого нужно отступить от конца кабеля примерно на 2-4 см, затем сделать при помощи стриппера надрез на наружной изоляции

Или при помощи ножниц, осторожно, чтобы не повредить провода, делайте надрезы на наружной изоляции. После этого осторожно снимается оболочка

Второй способ снятия изоляции при помощи нейлоновой нити. Помимо кабельного проводника под изоляцией проложена нейлоновая нитка.

Нейлоновая нить используется для снятия изоляции

Нужно немного разрезать изоляционную оболочку ножом или с помощью ножниц. Потом, стараясь не повредить изоляцию, защищающую внутренние провода, за нитку надо потянуть с усилием, достаточным для разрыва внешнего слоя.

Тянем за нить и разрезаем изоляцию

Рекомендуется порвать приблизительно 2-3 см. После этого отрезается лишняя изоляция.

Отрезаем ножницами 2-3 см изоляции

Для обрезки оболочки опытные электромонтажники не пользуются инструментами. Если он окажется острым, высока вероятность повреждения изоляции самих проводников. Исключение составляют качественные и дорогие клещи, специально предназначенные для RJ45 обжима.

1. Подравнивание проводников в разъеме RJ45.

С этой целью нужно отступить от края внешней изоляционной оболочки примерно на 1,0 -1,3 см. Затем отрезаются провода с помощью кусачек или ножниц. Резать надо точно перпендикулярно оси витой жилы

Обращайте внимание на то, чтобы разноцветные кончики оказались после резки одинаковой длины

1. Вставка проводников.

Провод вставляется в коннектор одним концом, затем продвигается до самого упора.

Вставка проводников в коннектор rj-45

5.      Обжатие коннектора RJ45.

Как обжать кабель RJ45? Для этого надо вставить коннектор с проводниками в разъем RJ кримпера, маркированный 8Р. Затем элемент сжимается до появления характерного щелчка.

Обжимаем с помощью клещей коннектор RJ45

6.      Проверка крепления разъема RJ45.

Чтобы убедиться в надежности распиновки проводов, надо слегка потянуть провод. Должно появиться чувство, будто пытаетесь достать проводники из гнезда коннектора. Если сделана правильная обжимка разъема, жилы провода будут сидеть довольно прочно, просто так выдернуть не получится. Сильное усилие прикладывать не рекомендуется.

7.      Тестирование распиновки интернет кабеля.

В конце всех действий проверяется готовый патч-корд на предмет его исправного функционирования. Для этого коннекторы вставляютсяв гнезда тестера, затем при включенном состоянии прибора, надо следить за индикатором. Если все зажимы выполнены корректно, система в порядке, огоньки загораются зеленым светом (попарно). В том случае, если индикации совсем не появляется на экране, либо загорается красный свет, значит, есть неисправность. Если такое случилось, процедура RJ45 распиновки повторяется по новой.
