Лазерный уровень: виды, принцип работы и как сделать самодельный?

Лазерный нивелир из указки и водного уровня пошаговая инструкция

При возникновении необходимости сделать более-менее качественное устройство, и при этом не вкладывать в него много денег, то рассмотрим еще один вариант изделия. Если нужно изготовить лазерное устройство для проецирования линий своими руками, то для этого понадобятся:

  • Лазерная указка
  • Водный уровень
  • Рейки для изготовления штатива


Готовый штатив для лазерного нивелира

Если имеется готовый штатив от фотоаппарата или микрофона, то это намного упростит процесс изготовления. Если штатива нет, то его можно изготовить из реек. Для этого делается тринога, от которой отходит в центральной части брус толщиной 25х25 мм. В верхней части бруса закрепляется водный уровень, на котором фиксируется лазерная указка. На этом процесс изготовления закончен.

Особенности расположения лазерной указки на водном уровне

Для скрепления всех деталей понадобятся болты с гайками. При необходимости можно изготовить такой штатив, в котором регулируется высота. Для этого рекомендуется взять стальную трубку, на которую закрепляется уровень. Для регулировки высоты нужно в основании триноги сделать отверстие, в которое вкручивается фиксирующий болт или саморез соответствующей длины. В итоге получается изделие следующего вида, как показано на схематическом рисунке ниже.


Самодельный лазерный уровень на штативе

Если в месте стыкования штатива с водным уровнем сделать подвижное крепление, то его можно перемещать, что упростит процесс проецирования луча на плоскость.

Настройка прибора

Для настройки самодельного лазерного нивелира можно использовать разные методы, но один из самых простых – применение зеркала. На схеме ниже показано, как задействуется этот прием.

После первичного монтажа устройства лазер включается и в месте его падения на стену (любую другую подходящую плоскость) крепится с помощью кусочка пластилина небольшое зеркало. С помощью уровня добиваются строго вертикального (перпендикулярной планируемому положению луча) положения зеркальной плоскости. После этого вновь включают лазер. При совпадении падающего (исходящего из прибора) и отраженного луча настройка считается качественной. Если совпадения не происходит, меняют положение лазерного излучателя до достижения желаемого результата.

Для настройки лазерного прибора, имеющего в качестве целеуказателя линию, а не точку, применяют мишень-рейку (удобно использовать металлический профиль для гипсокартона). В месте, где на вертикальной поверхности отражается световая линия, прижимают мишень (рейку) и с помощью уровня проверяют ее горизонтальность (или вертикальность, в зависимости от положения лазера).

Проверить правильность настройки можно и более быстрым способом. На схеме показано, как с помощью пузырькового уровня и натянутого шнура проверяется горизонтальность линий, соединяющих лазерный излучатель и шурупы на стене в месте падения луча.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора

  1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
  2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
  3. Установка резервуара производится на нужной высоте, включается указатель.
  4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

  1. Берётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
  2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
  3. Резервуар с водой устанавливается на необходимой для разметки высоте.
  4. Пенопласт с указкой помещается в воду.
  5. Указка переводится во включённое положение.
  6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

  1. Напольный
  2. Настенный
  3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

  • указатель лазерный;
  • брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
  • шнур, предназначенный для строительных работ;
  • дрель для просверливания отверстий;
  • опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

  • Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
  • Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
  • В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Проверка прибора на правильность установки

От точности результатов измерений, проводимых прибором, зависит многое. Если отбивается плоскость для укладки плитки, то ровность установки инструмента повлияет на дизайн интерьера. Если же выполняется проверка плоскости при строительстве дома, то установка нивелира повлияет на качество постройки и надежность этого сооружения.

Каждый прибор (в зависимости от модели и его стоимости) имеет соответствующие показатели погрешности

Допустимые показатели погрешности указываются непосредственно в инструкции к оборудованию, на что следует обращать внимание еще при покупке инструмента. Допустимые показатели погрешности указываются в соответствующих единицах измерения, которыми являются мм/м. Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен

Погрешности не столь важны при использовании аппарата внутри помещений, но они крайне обязательны при проведении наружных работ по отбиванию плоскости и выравниванию стен.

Погрешность относится к одним из основных технических параметров инструмента, а некоторые производители указывают величину отклонений не только в технической документации, но еще и на корпусе прибора. Если известна величина погрешности, то можно просчитать допустимое отклонение от нормы. Если величина отклонения является выше допустимой, то рекомендуется воспользоваться нивелиром с меньшим значением погрешности.

Не имеет значения, применяется лазерный уровень для выравнивания пола, стен или потолка, но перед тем, как произвести соответствующие измерения, понадобится сделать проверка точности. Проверка проводится достаточно просто, для чего выполняются следующие действия:

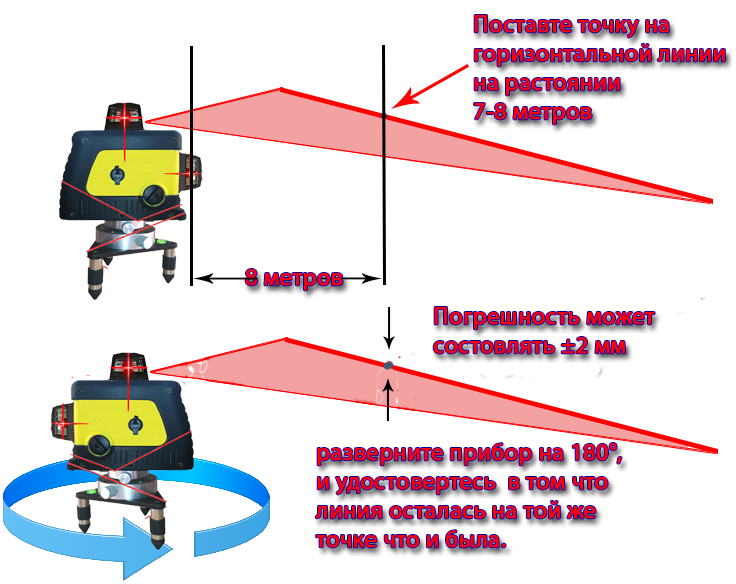

  1. Для начала нужно на двух параллельных стенках в помещении поставить отметки, по которым и будет производиться проверка
  2. Одна отметка ставится на стенке, которая ближе к прибору (на расстоянии до 1 метра)
  3. Вторая отметка ставится на противоположно стенке, расположенной на расстоянии более 2 метров. Чем дальше расстояние между стенками, тем точнее можно выявить отклонения прибора
  4. После нанесения разметки маркером или карандашом на стенке, необходимо переместить уровень непосредственно к стенке, которая находилась дальше от уровня
  5. Совместить луч направленного лазера с точкой, которая была отмечена. Затем спроецировать луч на противоположную сторону и посмотреть, совпадает ли он с отметкой
  6. Если совпадает, то инструмент имеет незначительную погрешность (учитывайте, что чем больше расстояние между стенками, тем выше погрешность, и чем меньше промежуток между ними, тем погрешность будет соответственно ниже)
  7. Если лазерный луч не совпадает с отметкой, то погрешность имеется, и ее величина достаточно высокая. В корпусе прибора есть специальные регулировочные винты, позволяющие также подстроить нивелир, уменьшив отклонение от нормы

Перед тем, как пользоваться лазерным уровнем для выравнивания стен, надо убедиться в отсутствии больших отклонений, иначе показатели будут не соответствовать действительности. Ниже представлена видео инструкция и обучение, как правильно произвести проверку нивелира на точность измерений.

https://youtube.com/watch?v=ffrWqniqrfs%3F

Конструкция лазерного нивелира

Уровень лазерного типа принадлежит к категории оптических измерительных приборов, которые требуют соответствующего подхода к применению и хранению. Несоблюдение условий хранения и эксплуатации приводит к поломкам уровня. Перед тем, как выполнить ремонт лазерного уровня, следует разобраться с его устройством.

Рассматриваемый инструмент с виду имеет простую конструкцию, однако некоторые отдельные части его имеют сложное устройство, что вызывает трудности при самостоятельном ремонте в домашних условиях. Однако упростить проведение ремонтных работ помогут знания конструкции этого измерительного прибора.

Главным элементом нивелира является источник света, по которому проводятся соответствующие построения горизонтальных и вертикальных плоскостей. В качестве светового излучателя применяются светодиоды, усиление освещенности которых достигается за счет использования системы линз. Из строя светодиод может выйти только по причине неисправности электронной микросхемы. Линзы могут только разбиться, и в таком случае понадобится их замена.

Снаружи прибора имеется корпус, который обычно обладает высокой степенью защищенности от влаги и пыли. Корпус обычно изготавливается из ударопрочного пластика. В конструкции корпуса есть разъем, где устанавливаются сменные батарейки или стоят аккумуляторы. Для проведения точных измерительных работ, прибор имеет специальную установочную систему. Эта система позволяет расположить уровень ровно, и произвести соответствующие измерения.

Нивелиры бывают разными, что зависит не только от производителей. Они классифицируются на простые или бытовые и профессиональные:

  • Бытовые модели устройств способны только создавать луч, который направляется параллельно корпуса
  • Профессиональные — они способны проецировать лазерные лучи в разных плоскостях и по всей окружности на 360 градусов. В таких устройствах дополнительно применяется электропривод, который вращает лазерный светодиод по окружности

Чем сложнее конструкция инструмента, тем труднее выполнить ремонт нивелира. Чтобы отремонтировать своими руками прибор, следует выяснить основные виды поломок, которые встречаются на лазерных уровнях.

Как работает лазерный нивелир?

Принцип работы лазерного нивелира заключается в формировании проекции лазерного луча на одном или нескольких окружающих устройства объектах. Проекция в виде линии или точки служит ориентиром при выполнении работ. Точные показания лазерного нивелира возможны только при его надлежащем выравнивании. В зависимости от выбранной модели эта процедура может выполняться как в автоматическом режиме, так и вручную. Регулировка вручную осуществляется посредством применения традиционной системы пузырьковых колб и ползунков. Лазерные нивелиры бывают статичные и ротационные.


устройство лазерного нивелира

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена
. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Преимущества применения лазерного уровня

Самодельный световой указатель позволяет на большом расстоянии наносить зеркальную, симметричную разметку, проставлять пространственные точки. Радиус действия таких моделей не превышает 10 метров, но этого расстояния достаточно для выполнения большинства необходимых разметочных работ. Профессиональные приборы (строительный нивелир, указатель пропила) имеют больший функционал, но многие из имеющихся возможностей не всегда востребованы. Поэтому в домашних условиях можно обойтись самодельной конструкцией.

Характеристик такого нивелира вполне хватит для удовлетворения основных требований и нанесения необходимой разметки, ведь он:

  • обеспечивает требуемую дальность луча, до 10 м;
  • увеличивает скорость измерений;
  • гарантирует допустимую минимальную погрешность.

Главное достоинство прибора – это позиционирование светового луча в горизонтальной плоскости, что позволяет эффективно выполнять разметку конструкций, осуществлять контроль уровней, в том числе вертикальных на стене. Кроме проведения ремонтных работ в квартире, доме и обустройства интерьера с его помощью осуществляют разбивку приусадебной территории, контролируют проведение работ по возведению ограждений, отделке фасада.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

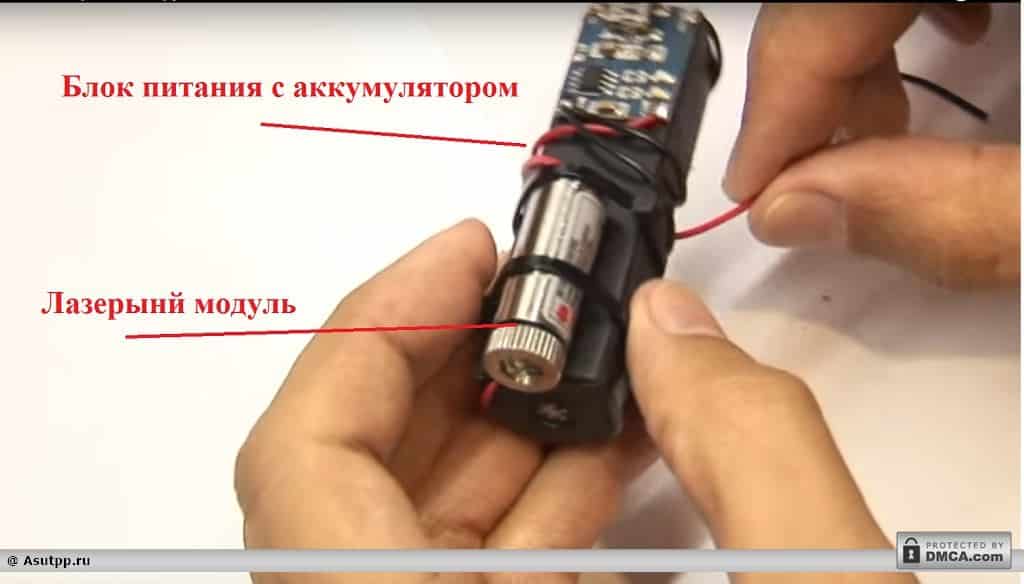

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

  • Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
  • На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
  • Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

  1. – очень низкая стоимость
  2. – проецирует видимые лазерные линии на стены, а не точку
  3. – самоустанавливающийся механизм
  4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

  • – долго устанавливается, так как нет магнитов снизу
  • – маленькая развёртка лучей
  • – кропотливая работа
  • – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

  1. 1. магазин
  2. 2. магазин
  3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
  4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Типы приборов и их использование

Лазерные уровни могут сильно различаются по конструкции, цене, возможностям и применению. Ниже перечислены основные типы устройств.

  • Простейшие приборы. Это модели пузырьковых реечных уровней, оснащённые лазером. Обычно их задача — спроецировать на поверхность точку. Иногда инструменты оснащены лазерным отвесом — генератором видимой линии, перпендикулярной рейке. Пригодны для мелких бытовых работ, стоит недорого (500—1000 рублей), самостоятельно изготавливается умельцами из лазерной указки.
  • Точечный лазерный нивелир. Проецирует на поверхности только точку, его лазерный луч невидим. Он может быть оснащён одним или несколькими излучателями, выполняющими функции уровня, отвеса, построителей осей. На рынке присутствует большое разнообразие моделей в диапазоне цен от 1 до 30 тыс. рублей.
  • Линейный лазерный уровень. Этот прибор — построитель осей длиной до 20—30 м. Обычно оснащён несколькими светодиодами и используется внутри помещений. Некоторые модели оборудованы импульсными источниками света и предназначены для наружных работ в комплекте с детекторами. Стоят линейные лазерные уровни от 2 до 35 тыс. рублей.
  • Ротационный построитель плоскостей. Генерирует вращающиеся точки для создания видимых линий на 360 градусов. Большинство устройств оснащены лучевыми отвесами. Являются наиболее дорогим и точным классом приборов, их цена колеблется от 15 до 120 тыс. рублей. Зачастую снабжены автовыравниванием и возможностью управления с дистанционного пульта. Некоторые специализированные ротационные уровни настолько громоздки, что устанавливаются на станину или шасси.

Последнее десятилетие лазерные уровни стремительно совершенствовались, стали значительно точнее, проще в использовании, доступнее и уменьшились в габаритах. Теперь их можно встретить не только на крупных строительных площадках, но и у мелких подрядчиков, у домашних мастеров.

https://youtube.com/watch?v=1L5acEhJhYg

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

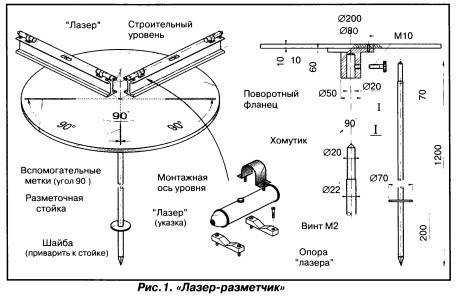

Юстировка нивелира

Процесс происходит следующим образом:

  • Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
  • Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
  • Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу

Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение
