Крышка расширительного бачка: принцип работы, неисправности и ремонт

Езда с открытой крышкой

Многие водители не считают нужным заморачиваться с проведением доработки собственного автомобиля, и попросту снимают крышку. На практике многими водителями доказано, что ни к каким страшным последствиям такие действия не приводят. Если использование происходит в обычных условиях, без длительных пробуксовок и динамичной езды, закипать антифриз не будет.

Если крышка все же вышла из строя, то несколько дней можно поездить и без нее, до приобретения новой. Но в полной мере отказываться от ее использования не стоит, так как ее функцией является защита бачка от попадания пыли и грязи. Ее наличие предотвратит преждевременное ухудшение качества жидкости для охлаждения.

Устройство крышки

Важно понимать, что запорный элемент для расширительных бачков есть на любом автомобиле, под капотом которого установлен ДВС. И не принципиально важно, дизельный он, бензиновый или работающий на газу

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Чем лучше GSM сигнализация для автомобиля и какие есть недостатки

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Вы уже поняли, что крышка служит не только для предотвращения выливания ОЖ из бачка. Это еще и регулятор давления в системе.

Внутри крышки, выполненной обычно из пластика, скрывается клапан. Именно он берет на себя такую ответственность. Клапан погружается внутрь расширительного бачка, и по мере необходимости нагнетает или стравливает избыточное давление.

Прежде чем покупать новый элемент, если прежний вы заподозрили в поломке, его можно проверить. Выбирать следует аналогичный тип запорного механизма.

Учтите, что все современные иномарки в подавляющем большинстве случаев перешли на одноклапанные крышки для расширительных бачков. То есть физически присутствует лишь одна конструкция клапана. Просто он может выполнять одновременно сразу две функции. В то время как на отечественных автомобилях до сих пор можно встретить пару клапанов. Каждый из них отвечает за выполнение соответствующей функции. Хорошо это или плохо, судить сложно. Но факт остается фактом.

Срабатывание крышки происходит только тогда, когда фиксируется избыток давления или его дефицит в системе. Для каждого авто есть свои нормы температуры и давления для срабатывания элемент.

Как самому проверить крышку на «Приоре», «Гранте», «Калине»

Кажется, что достаточно выкрутить крышку из расширительного бачка и осмотреть её внутренности, чтобы понять специфику проблемы. Однако это не так. Например, в сервисных центрах используют специальные насосы давления, которые могут нагнетать нужное количество атмосфер. Создавая искусственное давление в системе охлаждения, прибор позволяет вычислить корректность срабатывания клапанов.

Прибор для диагностики крышек бачка ВАЗ имеет манометр и насос

Но у водителей нет этого дорогостоящего оборудования, поэтому приходится справляться с тем, что есть в стандартном гараже. Диагностика качества работы крышечки бачка будет менее точная, однако можно будет выявить основные неисправности клапанов:

Заглушить двигатель.
Выкрутить крышку с горловины бачка.

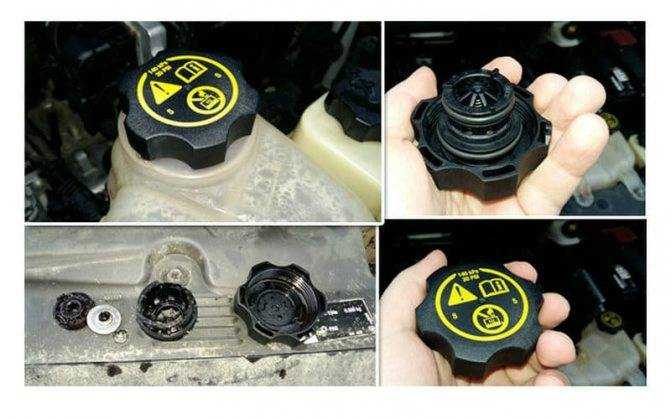

Осмотреть изделие на наличие трещинок, вмятин, сколов. Может быть, разорвалась или сильно износилась уплотнительная прокладка.
В том случае, если видимых повреждений нет, крышку следует закрутить обратно и завести мотор.
Дождаться, пока двигатель нагреется до своей штатной температуры.
Начать потихоньку выкручивать крышку с бачка.
Если в процессе откручивания слышится свист выходящего воздуха (этот звук можно сравнить с выходом газов при открывании лимонада), то крышка находится в рабочем состоянии, так как она сдерживает давление в бачке и шлангах.
После этого нужно снова заглушить двигатель.
Осмотреть патрубки системы охлаждения. Если они втянуты внутрь, то плохо работает вакуумный клапан крышки, так как давление в системе предельно низкое.

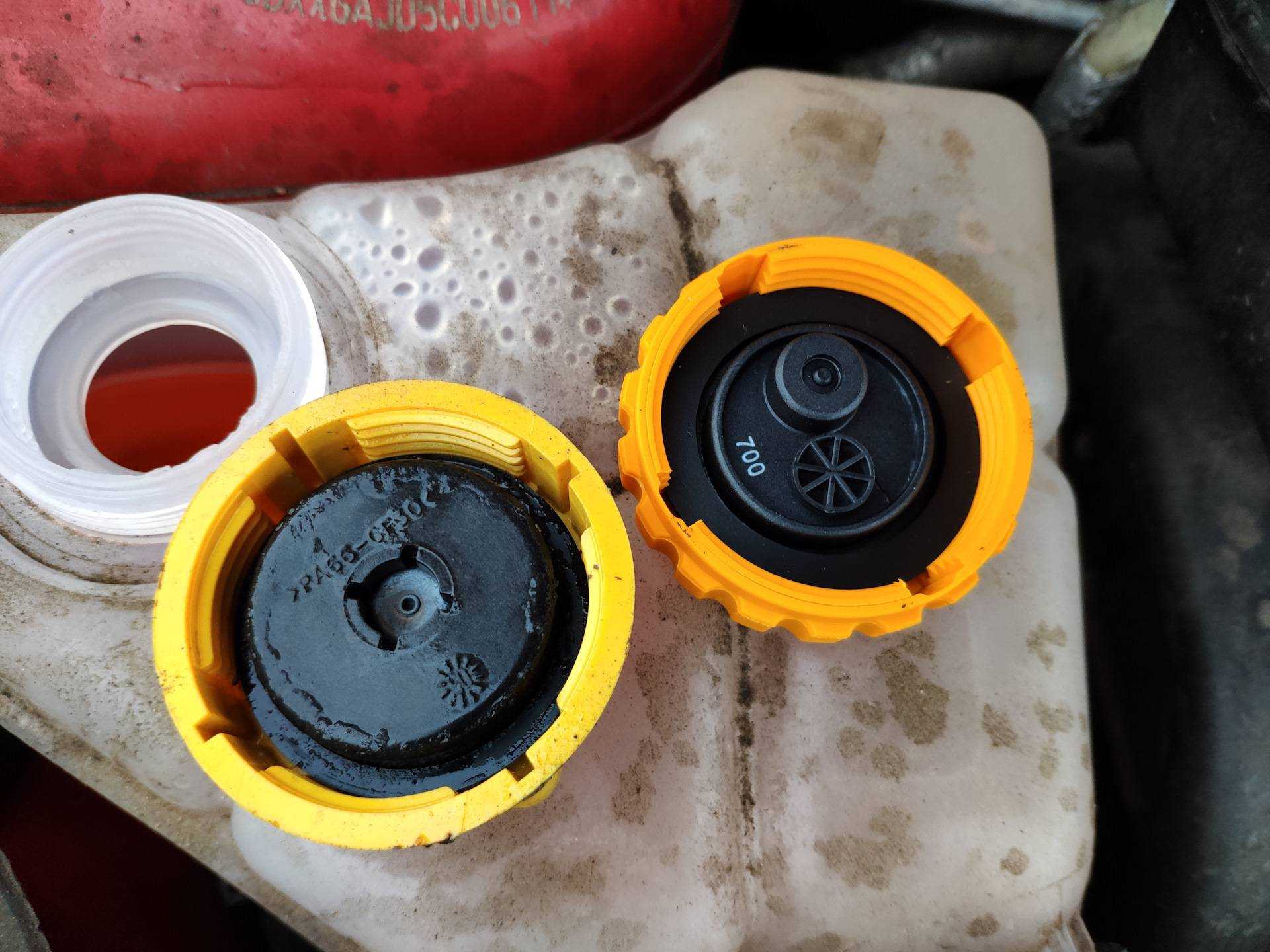

Фотогалерея: алгоритм проверки работы крышки

Крышку расширительного бачка можно выкручивать только после того, как остыл двигатель Рабочая крышка не должна иметь расширений, трещин или вмятин Все патрубки должны на всём своём протяжении иметь равный диаметр, без утолщений и сжиманий Это интересно: Ремонт и замена гофры глушителя своими руками

Это типовая схема проверки клапанов крышки расширительного бачка на всех моделях транспортных средств производства АвтоВАЗ.

Задачи крышки расширительного бачка

Многие автомобилисты полагают, что основная функция крышки расширительного бачка заключается в том, чтобы не допустить вытекание охлаждающей жидкости при эксплуатации автомобиля. В действительности же ее назначение более обширно, она играет важную роль в функционировании двигателя.

Исправная заглушка обеспечивает сохранность множества частей двигателя и системы его охлаждения.

Работающий автомобильный двигатель сильно нагревается. При этом также происходит нагрев охлаждающей жидкости – антифриза или тосола.

Часть тепла от охлаждающей жидкости (ОЖ) используется для обогрева салона автомобиля, тем самым нагрев двигателя уменьшается. Нагреваясь, ОЖ расширяется одновременно с увеличением давления. Чем горячее двигатель, тем выше давление в системе охлаждения авто.

Если бы расширительный бачок закрывался плотной крышкой, обеспечивающей герметичность всей системы охлаждения, то высокое давление внутри системы привело бы к разрыву патрубков, трубок, шлангов, выходу из строя радиатора и других деталей СОД.

Для исключения подобных последствий расширительный бачок закрывается специальной крышкой, играющей одновременно роль клапана.

Двигатели различных автомобилей функционируют при определенных температурных показателях, зависящих от типа и конструктивных особенностей ДВС. Диапазон температур для большинства моторов варьируется в пределах +90…+100 °С. Однако для нормальной работы двигателей некоторых автомобилей необходим прогрев до температуры +100…+130 °С.

Названный диапазон температур вызывает расширение охлаждающей жидкости на 20–30 % от начального объема. При этом в системе охлаждения возникает избыточное давление. В среднем, давление может составлять 1,1–1,5 атм. Более высокие или низкие значения могут стать причиной определенных неприятностей, включая создание эффекта вакуума, сжатие трубок, поломку отдельных элементов системы охлаждения.

Хорошая крышка расширительного бачка, содержащего охлаждающую жидкость (тосол или антифриз), предотвращает возникновение излишне высокого или, наоборот, низкого давления внутри системы охлаждения, поддерживает его постоянный уровень.

Остановимся подробнее на устройстве заглушки, а также на принципах работы этого незаменимого элемента двигателя практически любого автомобиля.

Про основную функцию заглушки – стабилизацию давления в системе охлаждения – мы уже рассказали. Вторая, не менее важная ее задача заключается в удержании внутри бачка всего объема охлаждающей жидкости. Следовательно, пробка должна плотно прилегать к граням.

Функционирование крышки расширительного бачка напрямую связано с ее конструктивными особенностями, заключающимися во встроенном специальном клапане. Именно он и регулирует давление внутри системы охлаждения двигателя. Этот клапан расположен с внутренней стороны заглушки, т. е. внутри расширительного бачка. Современные автомобили оснащаются одним таким приспособлением, выполняющим одновременно две функции – стравливания излишнего давления и его нагнетания при снижении показателя до критически низких значений.

Работа крышки расширительного бачка в системе охлаждения двигателя автомобиля зависит от типа заглушки. Конструкция последней, которая устанавливается на иностранных автомобилях, предусматривает наличие одного клапана, предназначенного как для нагнетания, так и для стравливания давления внутри системы.

В то же время конструкция крышек расширительного бачка автомобилей «ВАЗ» предусматривает наличие двух клапанов, один из которых предназначен для нагнетания давления, а второй – для его стравливания.

Крышка расширительного бачка оснащена следующими клапанами:

Предохранительным – от высоких значений.
Вакуумным – от низких показателей.

При нормальном давлении в охлаждающей системе оба клапана находятся в закрытом состоянии и не функционируют. Такое положение является нормой.

Впрочем, нормальная работоспособность заглушки не зависит от количества клапанов

Основное значение имеет их своевременное открывание и закрывание при достижении давлением в системе критических значений, неважно, идет ли речь о высоком или, наоборот, низком давлении

При нормальном давлении, находящемся в рамках допустимых значений, клапаны заглушки пребывают в состоянии ожидания, т. е. не функционируют. Однако при выходе показателей за пределы нормы клапан начинает либо стравливать давление, либо нагнетать его, добиваясь нормализации.

Чем грозит выбивание тосола из расширительного бака?

Последствия выбивания тосола из системы могут быть самыми разными: все зависит от того, на какой стадии была обнаружена неполадка. Если тосол уже успел опуститься ниже отметки, которая показывает минимум, то охлаждающая система не сможет защитить мотор от перегревания.

Тосол закипел в расширительном бачке

Причиной этому является тот факт, что сгорающее топливо выделяет огромное количество тепла, которое и запускает двигатель транспортного средства. Но нагревание требуется только малой части двигателя. И если корпус мотора также подвергается воздействию высоких температур, то весь двигатель может начать работать некорректно. К тому же в современных автомобилях конструкции сделаны таким образом, что зазоры и детали располагаются к друг другу очень тесно. По этой причине перегрев двигателя приведет еще и к поломкам накладных кулачков, алюминиевых деталей и так далее.

Как уже упоминалось выше, тосол может выбрасываться не только наружу, но и внутрь, попав в двигатель. Это приводит к тому, что моторное масло смешивается с антифризом и теряет свои свойства. Таким образом, может быть зациклен коленчатый вал.

В любом случае, рекомендуется проводить регулярные осмотры автомобиля с целью выявления течей охлаждающей жидкости. Чем раньше течь будет выявлена, тем меньшие последствия поломка будет иметь.

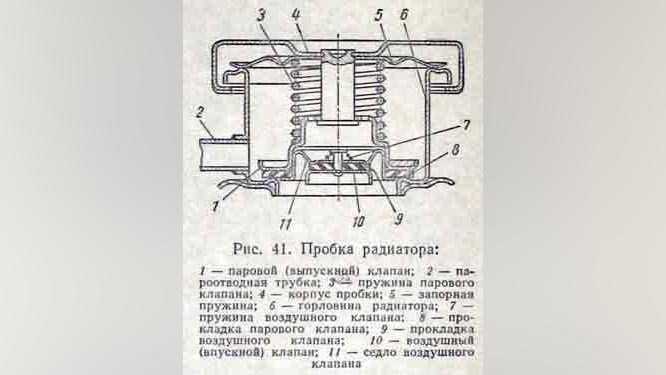

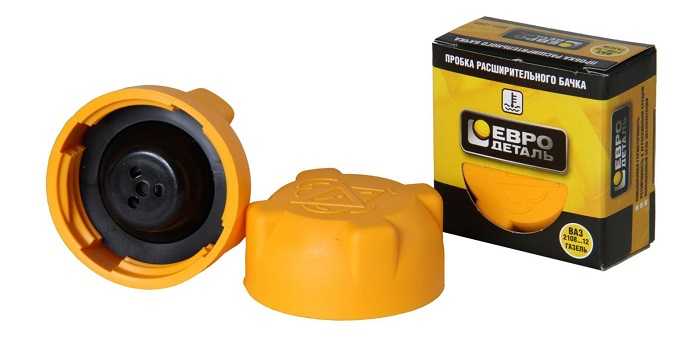

Устройство, принцип работы крышки бачка

Как я уже указывал сверху, задача крышки удерживать давление до определенного предела. Становится понятно, что она должна потно прилегать к бачку и не давать давлению стравливаться, до определенного предела – в 1,1 – 1,5 атмосфер.

Крышка сама практически ничего не держит, она нужна только для прижатия клапана высокого – низкого давления, который погружается в горловину расширительного бачка.

Как правило, на корпусе клапана стоят одна — две герметизирующих прокладки, которые и выполняют роль, своеобразных сальников. Во многих иномарках клапан один, он же и впускной и выпускной, то есть может стравливать и нагнетать давление.

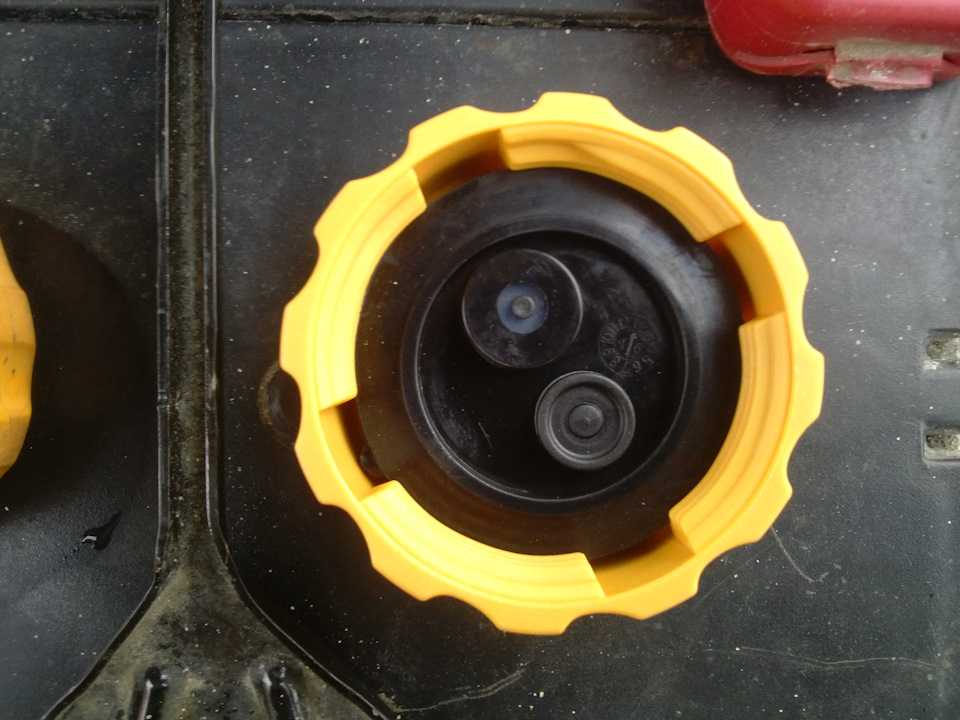

Стоит отметить на многих отечественных ВАЗ, крышка устроена по-другому, здесь стоят физически два клапана, один как вы догадались работает только для стравливания давления, другой чтобы его нагнетать (нормализировать) до нормального.

Эти клапана получили названия:

Предохранительный – от высоких показателей
Вакуумный – от низких значений

Но пока давление в системе нормальное и тот и другой закрыты – не работают, это норма! Однако зачастую происходит поломка крышки, определить простому автомобилисту (причем начинающему очень сложно), хотя это влечет за собой достаточно дорогостоящие поломки. Сейчас пару слов о признаках, такой не исправности.

Какую крышку радиатора поставить

Многих автолюбителей, затеявших проверку и замену упомянутой крышки, интересует вопрос о том, какие лучшие крышки для радиатора? Перед тем, как ответить на этот вопрос, необходимо сразу обратить внимание на то, что новая крышка должна обладать теми же эксплуатационными характеристиками, что и заменяемая. В частности, иметь аналогичный диаметр, шаг резьбы, размер внутреннего клапана, а самое главное — должна быть рассчитана на аналогичное давление. Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара

Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками

Как правило, для большинства современных легковых автомобилей в продаже реализуются крышки, предназначенные для работы в диапазоне давлений 0,9…1,1 Бара. Однако перед покупкой необходимо дополнительно уточнить эту информацию, поскольку иногда встречаются исключения. Соответственно, и выбирать новую крышку нужно с аналогичными характеристиками.

Обратите внимание, что также в продаже можно встретить так называемые тюнингованные крышки радиатора, рассчитанные на работу при повышенном давлении, в частности, до 1,3 Бара. Это сделано для того, чтобы еще больше повысить температуру кипения тосола и тем самым поднять КПД двигателя автомобиля. Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме

Такие крышки могут применяться на спортивных автомобилях, двигатели которых предназначены для работы на большой мощности, однако в кратковременном режиме.

Для обычных автомобилей, используемых в городском цикле, такие крышки категорически не подходят. При их установке возникает ряд негативных факторов. Среди них:

Работа элементов системы охлаждения «на износ». Это приводит к снижению их общего ресурса и риску преждевременного выхода из строя. И если от чрезмерного давления лопнет патрубок или хомут — это половина беды, но гораздо хуже такая ситуация может закончиться, например, в случае, если лопнет радиатор или расширительный бачок. Это уже грозит дорогостоящими ремонтами.
Снижение ресурса антифриза. У любой охлаждающей жидкости есть определенный рабочий диапазон температур. Выход за его пределы снижает эксплуатационные характеристики антифриза и значительно сокращает время его использования. Поэтому при использовании тюнингованных крышек придется чаще менять антифриз.

Таким образом, лучше не экспериментировать, и следовать рекомендациям завода-изготовителя вашего автомобиля. Что касается конкретных торговых марок крышек радиаторов, то их существует достаточно много, и для разных машин они разные (для европейских, американских, азиатских автомобилей). Лучше всего покупать оригинальные запасные части. Их артикулы можно найти в документации или на специальных ресурсах в интернете.

Заключение

Помните, что исправная крышка радиатора — залог нормальной работы двигателя любого автомобиля с замкнутой системой охлаждения. Поэтому проверять ее состояние имеет смысл не только, когда она вышла из строя (или начались проблемы в работе системы охлаждения), но и периодически. Особенно это касается старых машин, и/или машин, у которых в системе охлаждения используется вода или разведенный антифриз. Эти составы со временем повреждают материал крышки, и она выходит из строя. А поломка ее отдельных частей грозит снижением температуры кипения охлаждающей жидкости и перегреву двигателя.

Выбирать новую крышку необходимо по заранее известным параметрам. Это касается как ее геометрических размеров (диаметра крышки, диаметра прокладок, усилия пружины), так и давления, на которое она рассчитана. Эту информацию можно узнать из мануала или попросту купить крышку радиатора, аналогичную установленной прежде.

Крышка расширительного бачка на первый взгляд может казаться весьма простой деталью. Но в реальности без неё невозможна регулировка давления в системе охлаждения двигателя. Неисправность крышки приведёт к перегреву мотора или повреждению одного из компонентов системы охлаждения.

Расчет объема

Есть очень простая методика определения объема расширительного бачка для отопления: высчитывается 10% от объема теплоносителя в системе. Его вы должны были высчитать при разработке проекта. Если этих данных нет, можно объем определить опытным путем — слить теплоноситель, а потом залить новый, измерив его при этом (пустить через счетчик). Второй путь — высчитать. Определить объем труб в системе, добавить объем радиаторов. Это и будет объем системы отопления. Вот от этой цифры находим 10%.

Форма может быть разной

Второй способ определить объем расширительного бака для отопления — высчитать его по формуле. Тут тоже потребуется объем системы (обозначен буквой C), но еще нужны будут другие данные:

максимальное давление Pмакс, при котором может работать система (обычно берут максимальное давление котла);
начальное давление Pмин — с которого система начинает работу (это давление в расширительном баке, указано в паспорте);
коэффициент расширения теплоносителя E (для воды 0,04 или 0,05, для антифризов указано на этикетке, но обычно в пределах 0,1-0,13);

Имея все эти значения высчитываем точный объем расширительного бака для системы отопления по формуле:

Формула расчете объема расширительного бака для отопления

Расчеты не очень сложные, но стоит ли с ними возиться? Если система открытого типа ответ однозначен — нет. Стоимость емкости от объема зависит не очень сильно, плюс ко всему его можно сделать самостоятельно.

Расширительные баки для отопления закрытого типа стоит посчитать. Их цена от объема зависит сильно. Но, в данном случае, лучше все-таки брать с запасом, так как недостаточный объем приводит к быстрому износу системы или даже к выходу ее из строя.

Если в котле есть расширительный бак, но его емкости для вашей системы недостаточно, ставят второй. В сумме они должны давать необходимый объем (установка ничем не отличается).

К чему приведет недостаточный объем расширительного бачка

При нагревании теплоноситель расширяется, его излишки оказываются в расширительном баке для отопления. Если весь излишек не помещается, он стравливается через клапан аварийного сброса давления. То есть теплоноситель уходит в канализацию.

Принцип работы в графическом изображении

Потом, когда температура понижается, объем теплоносителя уменьшается. Но так как его в системе уже меньше чем было, давление в системе падает. Если недостаток объема незначительный, такое понижение может быть некритичным, но если его слишком мало, котел может не работать. У этого оборудования есть нижний предел давления, при котором оно работоспособно. При достижении нижнего предела оборудование блокируется. Если вы в это время находитесь дома, сможете исправить ситуацию, добавив теплоносителя. Если же вас нет, система может разморозиться. Кстати, работа на пределе тоже ни к чему хорошему не приводит — оборудование быстро выходит из строя. Потому лучше слегка перестраховаться и взять чуть больший объем.

Устройство крышки

Потому проблема с выходом из строя этого узла может встречаться на любых авто, включая такие модели как:

Лада Калина;
Форд Фокус;
Газель Некст;
Дэу Ланос;
Фольксваген Пассат;
Лада Приора;
ВАЗ 2110;
Рено Логан;
Опель Астра;
ВАЗ 2114;
Шевроле Лачетти и пр.

Какую основную роль играет крышка бачка?

У работающего двигателя, как известно, в системе охлаждения создается давление, отличное от обычного атмосферного. Это происходит в силу того, что охлаждающая жидкость (ОЖ) нагревается вместе с мотором, вследствие чего расширяется – увеличивается в объеме. В результате давление внутри системы охлаждения двигателя (СОД) возрастает, а она не контактирует с внешней средой, и ей некуда сбросить избыточное давление.

С повышенным давлением в СОД разработчики современных автомобилей не борются «радикально» – не пытаются полностью от него избавиться. С помощью крышки бачка его регулируют. Повышенное давление в СОД используют для смещения момента закипания ОЖ. Ведь ни для кого не секрет, что при нормальном атмосферном давлении для воды он наступает при температуре 100 °C, для тосола – 105–110 °C, а для антифриза – 120 °C. Рабочая температура двигателей современных автомобилей очень близка к этим критическим значениям.

Крышка бачка

Однако при некоторых режимах работы двигателя происходит кратковременное повышение его температуры до более высоких значений, что, впрочем, не приводит к выходу из строя исправного мотора, но вызывает такое же нагревание ОЖ. Например, на инжекторных ВАЗ 2109 у жидкости в такие моменты может быть 120–125 °C. Очевидно, что такого нагрева не перенесет даже антифриз. В то же время, возрастание давления любой жидкости приводит к увеличению ее температуры кипения.

Инжекторный ВАЗ 2109

Инженеры, проектирующие двигатели, давно выяснили – чтобы ОЖ не закипала даже при кратковременном критическом нагреве мотора, достаточно поддерживать давление в СОД на уровне 1,1–1,5 кгс/см2 (1,1–1,5 бар). Более высокая температура не нужна, потому что двигатель на нее не рассчитан, и она приведет к выходу его из строя. А допускать большее самопроизвольное повышение давления, которое может, тем не менее, происходить, не имеет смысла, потому что оно вызовет усложнение процесса изготовления и обслуживания мотора, а также возрастание его себестоимости, так как потребует более прочную и герметичную СОД (более прочные патрубки и расширительный бачок, крепкие хомуты).

Поэтому крышка бачка должна быть герметичной, но только до указанных выше необходимых предельных значений давления, после достижения которых она их поддерживает, соединяя по мере необходимости систему с внешней средой для выпуска сжатого внутри расширительной емкости воздуха.

Устройство, принцип работы крышки бачка

Эти клапана получили названия:

Предохранительный – от высоких показателей
Вакуумный – от низких значений

Инструкции по проверке

Пытаться создать давление ртом, чтобы проверить на работоспособность потенциально вышедшую из строя клапанную крышку от расширительного бачка, обычно тщетно. Лучше отказаться от такой затеи. Иначе есть риск хлебнуть антифриза. А если он еще и горячий, то тут без визита в больницу не обойтись.

Проще всего выполнить проверку в автосервисе. Там имеются специальные насосы для создания давления. Они нагнетают нужное число атмосфер, что дает наглядно понять, срабатывает клапан или нет.

Но многих интересует именно самостоятельная проверка. Она также возможна.

Тут нужно действовать по определенному алгоритму.

Сначала выключите двигатель, дайте ему некоторое время остыть, после чего аккуратно открутите крышку с бачка. Изучите ее состояние визуально. Любые среди разрывов уплотнителя, сколы и трещины говорят о необходимости замены;
При отсутствии механических повреждений еще нет гарантии, что элемент исправен. Закрутите пробку на место, включите мотор на холостых оборотах;
Подождите, пока температура двигателя дойдет до рабочих параметров;
Внимательно прислушайтесь, стоя около бачка, не шипит ли в районе крышки. Такой звук напоминает открытие банки с газировкой;
Если шипение есть, это указывает прямо на то, что клапан сдерживает внутри избыточное давление и не выпускает его;
При отсутствии шипения следует проверить работу на нагнетание давления. Для этого пощупайте доступные без сложного демонтажа патрубки;
Если они вдавлены и сжаты изнутри, то клапан нагнетания не работает.

Довольно простой, но эффективный способ самостоятельной проверки. Его преимущество заключается в том, что такой метод подойдет для любого автомобиля с системой жидкостного охлаждения двигателя.

Существуют альтернативные варианты диагностики, но они не всегда могут быть проведены из-за конструктивных особенностей мотора. Если вы можете дотянуться и достать до одного из толстых шлангов, идущих от бачка с ОЖ. Он сжимается, а перед этим откручивается пробка. Сжав шланг, закрутите пробку, и затем разожмите трубку. Если она примет исходную форму, клапан выполняет свои функции.

Несмотря на столь скромные размеры и внешнюю неприметность, такой элемент системы охлаждения оказывает огромное влияние на работоспособность всего двигателя. Потому обязательно следует запомнить причины, признаки и методы диагностики состояния клапанной пробки на расширительном бачке.
