Устройство и принцип работы системы охлаждения двигателя

Проблемы с внутренним давлением

Зная из руководства по эксплуатации, какое давление должно быть в норме при работе конкретно вашего мотора, может возникать все две основные проблемы.

Тут речь идет о том, почему нет давления в системе, то есть оно чрезмерно низкое, либо почему оно выше нормы, и как снизить его теперь.

Избыточное давление

Если давление окажется выше нормальных показателей, компоненты охлаждающей системы и самого ДВС могут выйти из строя. Есть случаи разрыва радиатора, срыва патрубков, деформации шлангов и пр.

Когда в процессе эксплуатации авто то и дело слетают те или иные патрубки, относящиеся к охлаждению, это указывает на чрезмерно высокое внутреннее давление. Причем причина всегда одна и та же. Это неисправный предохранительный клапан. Об этом мы уже говорили в теме о том, почему выбрасывает тосол из расширительного бачка. Настоятельно советую перечитать. Решается проблема предельно просто. Нужно снять старую пробку на бачке или радиаторе, и установить новую.

Эта крышка на самом деле клапан. Причем в современных авто он двойной, и отвечает одновременно за подсос воздуха и сброс избыточного давления.

Дефицит давления

Когда давление в системе падает, первым делом это можно идентифицировать по слабому нагреву воздуха, поступающего из печки машины.

Причин падения давления бывает несколько:

• Зависание клапанной крышки. Она зависла в открытом положении, то есть нарушена герметичность, происходит подсос воздуха. Если после прогрева мотора открутить крышку, услышите шипение выходящего воздуха. При его отсутствии клапан не работает;
• Подтекает антифриз. Не всегда удается найти источник проблемы. Потому можно провести простую проверку с помощью насоса, манометра и простейших инструментов. Насос подключается к бачку и начинается прокачка. Нужно добиться 1,4-1,6 бар. Теперь смотрите, откуда вытекает ОЖ;
• Дефицит ОЖ. Когда антифриза больше нужного, его будет выбрасывать через клапан при нагреве. Если жидкости мало, закипание происходит быстрее нормы, образуются воздушные пробки и в системе наблюдается малое давление. Тут нужно просто следить за уровнем антифриза.

В жизни автомобилиста случается всякое. Но статистика наглядно говорит о том, что большинство проблем с мотором имеет непосредственную связь с системой охлаждения и ОЖ. Нужно как минимум научиться правильно смешивать антифриз и постоянно поддерживать нужный уровень в бачке.

Всем удачи на дорогах!

Подписывайтесь, оставляйте отзывы, задавайте интересующие вас вопросы!

(2 оценок, среднее: 5,00 из 5)

Пару слов о роли крышки расширительного бачка

Как я уже писал в одной из своих статей – ее назначение сложно переоценить. Ведь по сути это клапан, который контролирует атмосферы внутри всех шлангов и патрубков.

Когда идет разогрев, и жидкость начинает разогреваться, «атмосферы растут»! И если в определенный момент их не сбросить то у вас просто разорвет либо шланг, либо радиатор (ведь сейчас у них пластиковые боковины), либо еще что-нибудь.

Крышка открывается, и излишний «пар» выходит наружу! Таким образом, внутри остается заданное значение, скажем – 1,2 атм. Также и наоборот, когда у вас машина остыла, жидкость начинает уходить вниз, но лишнее давление сброшено, поэтому начинает образовываться разряженная атмосфера. И тут опять же крышка срабатывает как клапан – открывается и подает нужный воздух, для нормализации.

Таким образом, крышка это очень серьезный узел, у меня у знакомого была проблема, постоянно выбивало шланг с печки, никто не мог понять почему!

Антифриза вытекло просто уйма! Но потом сломалась и крышка, при очередном откручивании, после того как поставили новую, все прошло! Так что если у вас выбивает шланги, первым проверяйте крышку.

Сейчас небольшое полезное видео смотрим.

НА этом заканчиваю, думаю, статья была вам полезна, читайте наш АВТОБЛОГ.

Похожие новости

• Состав незамерзайки. В процентах и стоит ли делать своими руками
• Потемнел антифриз (ТОСОЛ), стал коричневым. Почему? Разбираем ос…
• Сколько антифриза в системе охлаждения. Будем считать литры

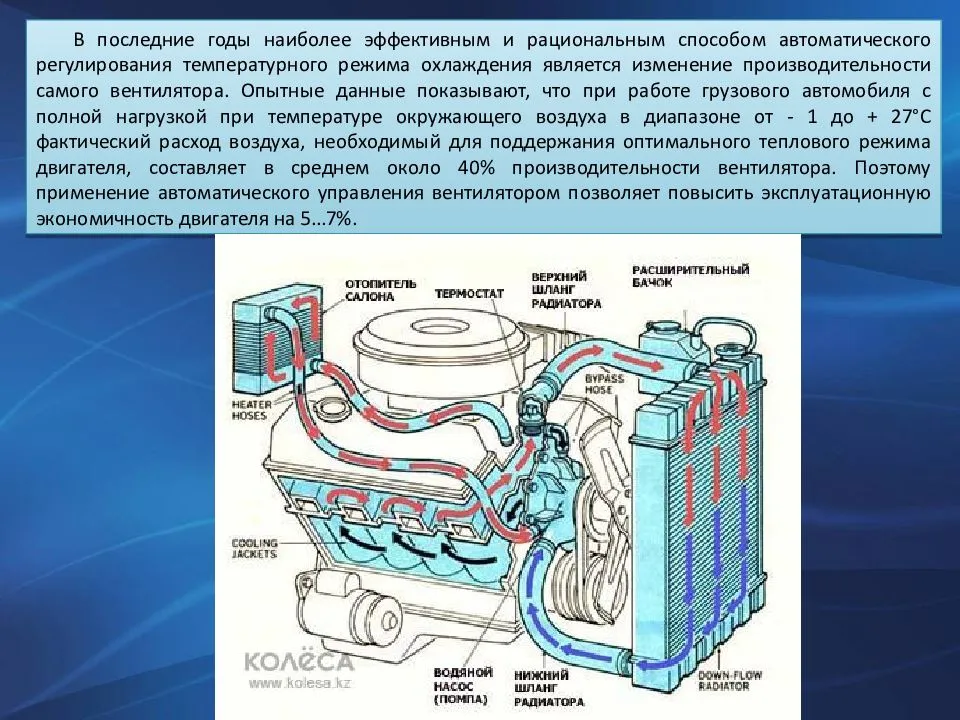

Схема циркуляции охлаждающей жидкости. Схема системы охлаждения двигателя

В любом автомобиле используется двигатель внутреннего сгорания. Широкое распространение получили жидкостные системы охлаждения – только на старых «Запорожцах» и новых «Тата» используется обдув воздухом. Нужно отметить, что схема циркуляции охлаждающей жидкости на всех машинах практически похожа – присутствуют в конструкции одинаковые элементы, выполняют они идентичные функции.

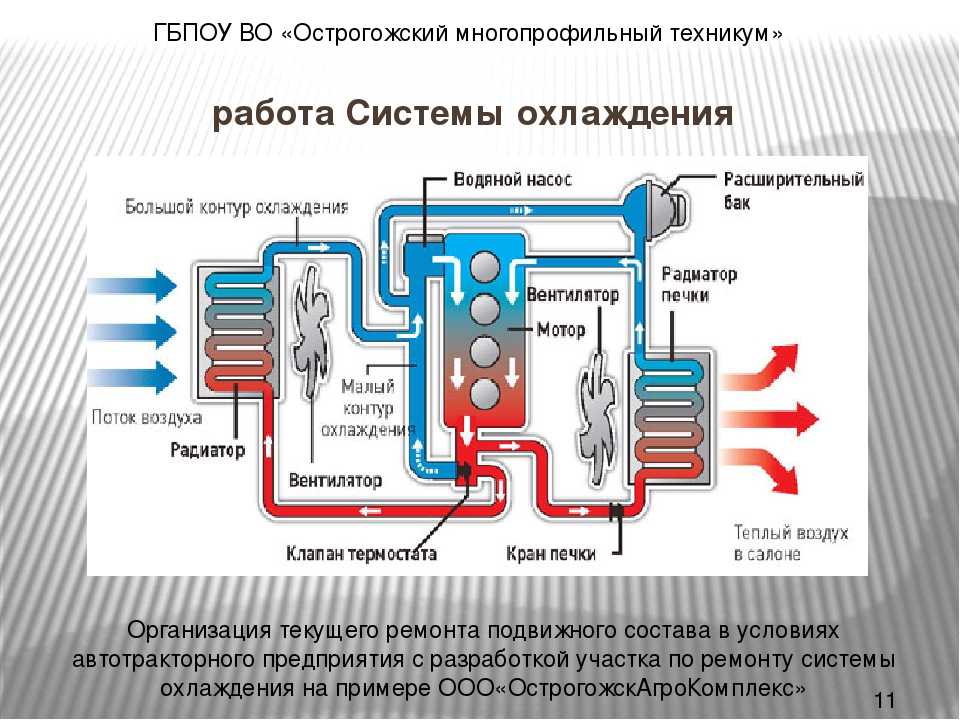

Малый круг охлаждения

В схеме системы охлаждения двигателя внутреннего сгорания присутствует два контура – малый и большой. Чем-то она схожа с анатомией человека – движением крови в организме. Жидкость двигается по малому кругу тогда, когда необходимо произвести быстрый прогрев до рабочей температуры. Проблема в том, что мотор может нормально функционировать в узком диапазоне температур – около 90 градусов.

Нельзя ее повышать или понижать, так как это приведет к нарушениям – изменится угол опережения зажигания, топливная смесь будет сгорать несвоевременно. В контур включен радиатор отопителя салона – ведь нужно, чтобы внутри машины было тепло как можно раньше. Подача горячего антифриза перекрывается с помощью крана. Место его установки зависит от конкретного автомобиля – на перегородке между салоном и моторным отсеком, в области бардачка и т.д.

Большой контур охлаждения

В схему системы охлаждения двигателя при этом включается еще и основной радиатор. Он устанавливается в передней части автомобиля и предназначен для экстренного снижения температуры жидкости в двигателе. Если на автомобиле имеется кондиционер, то радиатор его устанавливается рядом. На автомобилях «Волга» и «Газель» применяется масляный радиатор, который также ставится в передней части автомобиля. На радиаторе обычно ставится вентилятор, который приводится в движение электромотором, ремнем или муфтой.

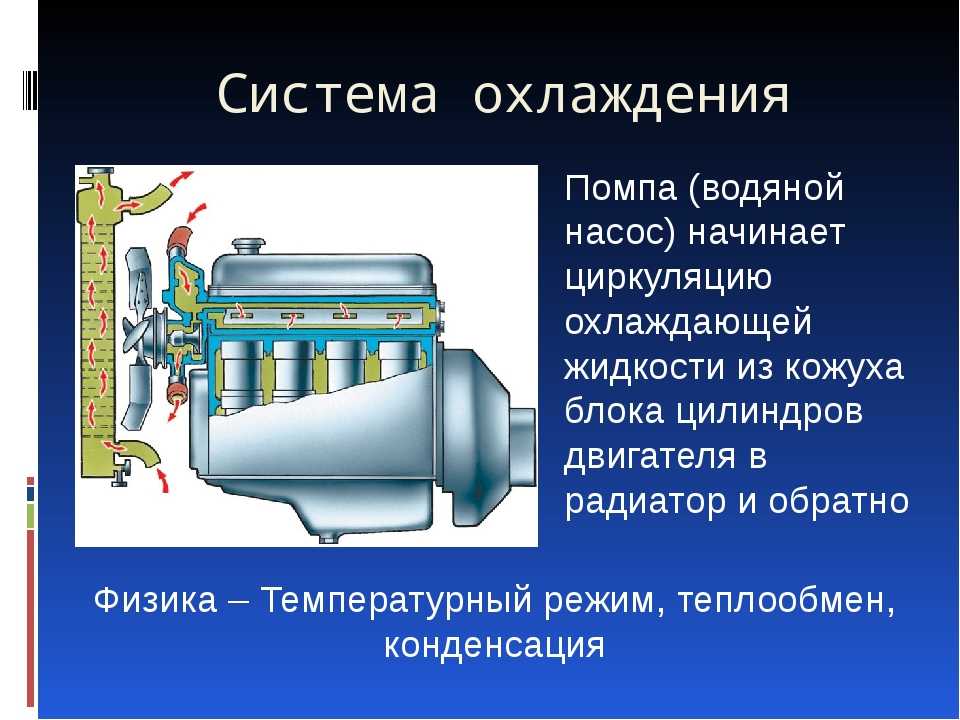

Жидкостный насос в системе

Это устройство входит в схему циркуляции охлаждающей жидкости «Газели» и любого другого автомобиля. Привод может осуществляться следующим образом:

1. От ремня газораспределительного механизма.
2. От ремня генератора.
3. От отдельного ремня.

Конструкция состоит из таких элементов:

1. Металлическая или пластиковая крыльчатка. От количества лопастей зависит эффективность работы насоса.
2. Корпус – обычно выполняется из алюминия и его сплавов. Дело в том, что именно этот металл хорошо работает в агрессивных условиях, практически не действует на него коррозия.
3. Шкив для установки ремня привода – зубчатый или клиновидный.
4. Вал – стальной ротор, на одном конце которого находится крыльчатка (внутри), а снаружи шкив для установки приводного шкива.
5. Бронзовая втулка или подшипник – смазка этих элементов осуществляется при помощи специальных присадок, которые имеются в антифризе.
6. Сальник позволяет избежать вытекания жидкости из системы охлаждения.

Термостат и его особенности

Сложно сказать, какой именно элемент обеспечивает наиболее эффективную циркуляцию жидкости в системе охлаждения. С одной стороны, помпа создает давление и антифриз двигается по патрубкам с ее помощью.

Но с другой стороны, если бы не было термостата, движение происходило бы исключительно по малому кругу. Конструкция содержит такие элементы:

1. Корпус из алюминия.
2. Выходы для соединения с патрубками.
3. Пластина биметаллического типа.
4. Механический клапан с возвратной пружиной.

Принцип работы заключается в том, что при температуре ниже 85 градусов двигается жидкость только по малому контуру. При этом клапан внутри термостата находится в таком положении, при котором не попадает антифриз в большой контур.

Как только достигнет температура 85 градусов, начнет деформироваться биметаллическая пластина. Она воздействует на механический клапан и открывает доступ антифризу к основному радиатору. Как только снизится температура, клапан термостата вернется в исходное положение под действием возвратной пружины.

Расширительный бачок

В системе охлаждения двигателя внутреннего сгорания имеется расширительный бачок. Дело в том, что любая жидкость, в том числе и антифриз, при нагреве увеличивает объем. А при охлаждении объем уменьшается. Следовательно, необходим какой-то буфер, в котором будет храниться небольшое количество жидкости, чтобы в системе всегда ее было вдоволь. Именно с этой задачей и справляется расширительный бачок – туда выплескивается излишек во время нагрева.

Крышка расширительного бачка

Еще один незаменимый компонент системы – это пробка. Существует два типа конструкции – герметичная и негерметичная. В том случае, если на автомобиле применяется последняя, пробка расширительного бачка имеет только дренажное отверстие, через которое уравновешивается давление в системе.

Дополнительные признаки поломок

Для точного выявления неисправности, помимо повышения уровня охладителя, важно своевременно заметить признаки проблем с охлаждением мотора:

• образование влаги на нижней поверхности радиатора;
• белый дым из выхлопной трубы;
• специфический запах антифриза, проникающий внутрь салона автомобиля;
• пятна под машиной на месте длительной парковки;
• белая эмульсия на пробке маслозаливной горловины;
• подтеки на крышке расширительного бачка;
• кристаллические наросты в местах соединения шлангов.

Если Вы заметили хоть один из перечисленных симптомов, необходимо проверить систему охлаждения в целом.

Процесс промывки

В первую очередь, перед промывкой сливается вся охлаждающая жидкость через выпускную пробку на радиаторе, расположенную в самом низу, и на блоке цилиндров для удаления остатков.

После слива пробки заново закручиваются и в расширительный бачок заливается вода с лимонной кислотой или лучше специальная очищающая жидкость.

Процесс заливки очистителя PRESTONE Super Radiator Flush в расширительный бачок

Далее, двигатель запускается и работает в холостом режиме на протяжении 15 минут. При этом следует проследить за тем, чтобы открылся большой круг циркуляции. Также при промывке не стоит забывать о том, что салонная печка должна работать в режиме максимального обогрева. Когда агрегат остыл жидкость можно слить, открыв пробки радиатора и блока цилиндров. Этот процесс рекомендуется повторять до тех пор, пока при сливе не будет вытекать чистая жидкость без видимых загрязнений.

Залив новой охлаждающей жидкости можно проводить сразу же после окончания промывки. Наливать тосол или антифриз в расширительный бочок следует аккуратно и медленно во избежание образования воздушных пробок в системе.

При заливке антифриза или тосола воспользуйтесь воронкой — это позволит избежать попадания охлаждающей жидкости на детали двигателя

Когда бачок заполниться почти полностью его нужно закрыть и запустить ДВС на несколько минут чтобы жидкость равномерно распространилась по системе. Далее, после отключения агрегата, тосол или антифриз доливаются до уровня между отметками максимума и минимума на бочке.

В заключение стоит сказать, что принципиальной разницы в использовании тосола или антифриза нет. Однако во многих странах мира автопроизводители давно перестали использовать тосол, поскольку его эффективность несколько ниже. Современный антифриз изготавливается с применением новейших технологий и в большей степени защищает двигатель от перегрева, а магистрали системы охлаждения от загрязнения.

Охлаждение масла и топлива

Часть теплоты, выделяемой двигателем, по­глощается маслом, для охлаждения которого часто используется поверхность масляного поддона. Если температура масла выходит за пределы установленного диапазона при ра­боте двигателя на режиме полной нагрузки (мощные автомобили), то необходима допол­нительная установка масляного радиатора.

Маслоохладители могут быть охлаждае­мыми воздухом или жидкостью. Они могут быть установлены в охлаждающем модуле или любом ином месте в моторном отсеке. Если маслоохладитель установлен вне охлаждаю­щего модуля, без принудительного обдува, необходимо принять меры к обеспечению надлежащей подачи охлаждающего воздуха.

Маслоохладители, охлаждаемые воздухом

Маслоохладители, охлаждаемые воздухом, в основном изготавливаются из алюминия. В большинстве случаев они состоят из пло­ских трубок и рифленых ребер и отличаются высокой плотностью энергии. В меньшей степени распространены сборные системы с механическим креплением круглых трубок и ребер. В целях увеличения охлаждающей способности и прочности (стойкости к высо­ким внутренним давлениям) в систему пло­ских трубок впаяны специальные вставки для создания турбулентности.

На мощных коммерческих и легковых автомобилях также устанавливаются охлаж­даемые воздухом маслоохладители транс­миссии. Для обеспечения хорошего теплооб­мена они устанавливаются перед основным радиатором двигателя.

Маслоохладители с жидкостным охлаждением

В настоящее время составные алюминиевые маслоохладители с жидкостным охлажде­нием практически вытеснили дисковые охла­дители из нержавеющей стали и алюминие­вые охладители с разветвленными трубками.

Дисковые маслоохладители устанавлива­ются между блоком цилиндров и масляным фильтром. Они имеют отдельный кожух и центральный канал для прохождения масла. Масло, возвращающееся из масляного филь­тра, проходит через лабиринт перфориро­ванных дисков, разделенных специальными вставками для создания турбулентности. Этот лабиринт охлаждается охлаждающей жидко­стью, протекающей через кожух.

Охладители с разветвленными трубками состоят из оребренных трубок, по которым протекает охлаждающая жидкость. На сто­роне подачи масла они не имеют кожуха, поэтому должны быть встроены в корпус масляного фильтра или масляный поддон.

Составные дисковые маслоохладители со­стоят из отдельных дисков с установленными между ними вставками для создания турбу­лентности. Края дисков вставлены в кожух. Каналы, образованные дисками, соединены таким образом, что охлаждающая жидкость и масло протекают по различным каналам.

Когда потребность в охлаждении более умеренна (для рабочих жидкостей в автомати­ческих трансмиссиях), могут использоваться маслоохладители для легковых и коммерче­ских автомобилей. Они не имеют кожуха на сто­роне охлаждающей жидкости и встраиваются в выпускной бачок радиатора охлаждающей жидкости. Для этой цели могут использоваться маслоохладители со сдвоенными трубками (частично изготавливаемыми из цветных ме­таллов) или с плоскими алюминиевыми труб­ками. Маслоохладители со сдвоенными труб­ками состоят из двух концентричных трубок с установленными между ними вставками для создания турбулентности. Маслоохладители с плоскими трубками представляют собой систему плоских трубок и вставок для созда­ния турбулентности на стороне охлаждающей жидкости. Соединения выполняются методом высокотемпературной пайки. Плоские трубки соединены друг с другом через отверстия на их концах. В целях повышения охлаждающей спо­собности и прочности в плоские трубки впаяны вставки для создания турбулентности.

Для охлаждения моторного масла двигате­лей коммерческих автомобилей обычно ис­пользуются дисковые охладители из нержа­веющей стали или охладители с плоскими алюминиевыми трубками без кожуха на стороне охлаждающей жидкости. Они встра­иваются в удлиненный канал охлаждающей жидкости в блоке цилиндров.

Охладитель топлива

Охладители топлива устанавливаются на совре­менных дизельных двигателях для охлаждения избытка топлива до допустимого уровня. Это избыточное дизельное топливо нагревается во время впрыска в результате сжатия в топливном насосе высокого давления перед его возвратом в топливный бак по обратной линии. Охлажде­ние топлива может осуществляться при помощи системы с воздушным или жидкостным охлаж­дением. Поэтому для этой цели используются охладители с воздушным охлаждением или дисковые охладители различных типов.

Роль клапанной крышки

Далеко не все понимают, насколько важную роль играет с виду обычная крышка, которой закрывается расширительный бачок для заливки жидкости охлаждения.

На самом деле это сложное устройство. Современные крышки оснащаются сразу двумя клапанами. Это выпускной (паровой) и впускной. Также их называют перепускным и атмосферным соответственно.

Фактически это специальный клапан, который отвечает за давление внутри рассматриваемой системы. Когда растёт внутренняя температура по мере нагрева двигателя, параллельно повышается и давление. Если в какой-то момент не сбросить лишнее, тогда герметичность будет под угрозой. Элементы может попросту разорвать изнутри. Обычно всё начинается с повреждения самых уязвимых элементов в виде уплотнителей и сальников. Не исключается и разрыв самого расширительного бачка, шлангов и патрубков.

Каждый клапан имеет определённый порог срабатывания. Его механизм выполнен так, что при достижении того или иного значения он открывается или закрывается. Тем самым сбрасывается лишнее давление либо всасывается атмосферный воздух.

При длительной стоянке двигатель остывает, жидкость охлаждается, из-за чего внутри образуется разряженная атмосфера. Это говорит о недостаточном давлении внутри. Чтобы его компенсировать, клапанная крышка открывается и происходит всасывание воздуха. Тем самым давление нормализуется.

Можно ли ездить без давления в охлаждающей системе: мнения автомобилистов

«Какое давление должно быть в системе охлаждения? Можно ездить и вообще без него (например, вставляем вместо клапана в расширительном бачке крышку с отверстием в 0,5 мм, и этого будет вполне достаточно). Давление ведь нужно в ситуации, когда охлаждающая жидкость нагревается выше точки собственного кипения. А если существенной нагрузки на мотор не давать, то и систему охлаждения напрягать не потребуется. Разве что только до сервиса доехать, если вентилятор сломается».

Есть риск доехать до капиталки

«Нужно отталкиваться от стандартных температур и рабочего давления в системе охлаждения при различных режимах двигателя. Если температура – 120 градусов и выше, то без давления тут, естественно, будет не обойтись. И не стоит ничего изобретать. Но если рабочая температура меньше, то можно и крышку со сквозным отверстием вместо клапана в бачке установить».

Нужно для запаса от кипения

«Вообще, убирать давление из системы охлаждения весьма рискованно. Если движение прямолинейное и равномерное (по шоссе), то тогда, конечно, без него можно обойтись. Но вот в жару, например, вентилятор может не справиться с охлаждением. Ведь перенос жидкости осуществляется при температуре немного большей, чем установлено на датчике, который активирует вентилятор. Давление как раз и нужно, чтобы создать этот самый «запас температуры», пока система не исправит ситуацию».

От климата зависит

«Если климат северный, холодный, то давление вообще не нужно. Можно, конечно, «закипеть», например, в пробке. Но это редкость, скорей от большого давления в системе охлаждения шланги чаще протечку давать начнут

В общем, принимайте во внимание климатические особенности».

«Искусственная разгерметизация системы охлаждения (чтобы не создавать повышенного давления) чревата ее завоздушиванием – образованием воздушных пробок. И вот это уже 100-процентный перегрев. Лучше уж найти причину низкого давления в системе и устранить ее. И пусть двигатель работает при расчетном давлении».

Выявляемые неисправности системы охлаждения нужно немедленно устранять. Но еще лучше – не доводить ситуацию до критической. А для этого нужно осуществлять регулярное техническое обслуживание автомобиля, и тогда его работа будет надежной и долговременной.

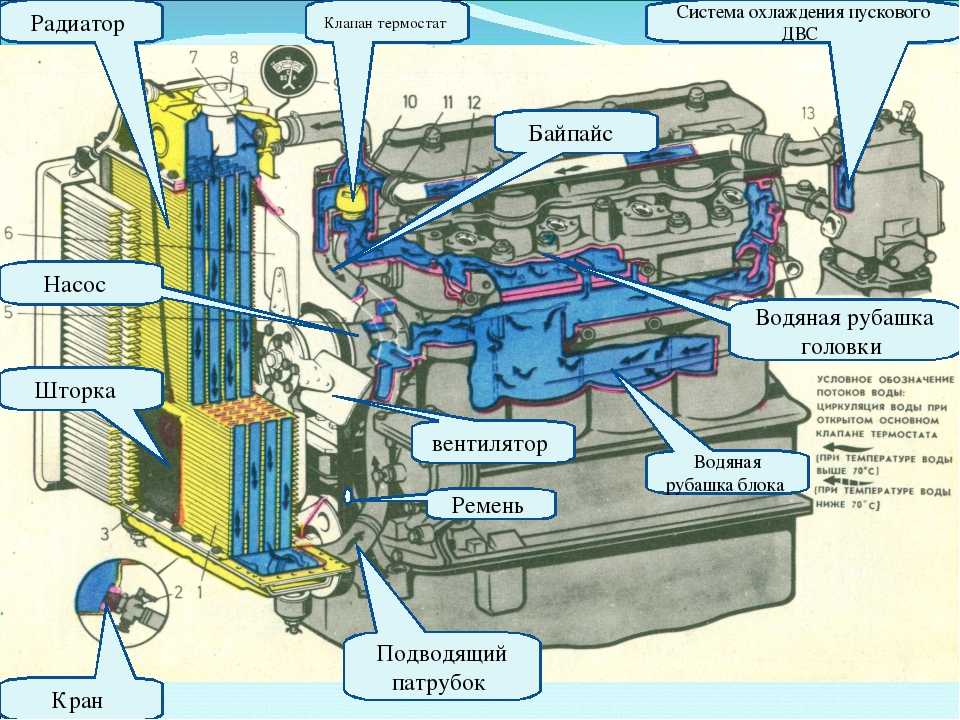

Компоненты СО

Схемы работы охлаждающих механизмов включают в себя множество элементов. Каждая из деталей выполняет свои функции, соответственно, для идеальной работы всех систем элементы должны быть в хорошем состоянии, а также они не должны поддаваться воздействию внешних негативных факторов. Бывают случаи, когда не циркулирует охлаждающая жидкость и это является признаком того, что работа одного из компонентов проходит неправильно.

1. Радиатор. Его задача – снижение температуры хладагента под постоянным потоком холодного воздуха. Отдача тепла увеличивается, тем самым повышая эффективность и охладительные возможности, позволяя выполнять больше работы за меньший срок.
2. Масляный радиатор может быть установлен наряду с основным. Он предназначен для охлаждения смазывающего вещества.
3. Еще один вид устройства того же типа, радиатор, предназначенный для охлаждения отработанных газов. Он необходим для снижения температуры горения топливной смеси.
4. Задача теплообменника – нагревать воздух. Функционирование этого устройства будет более эффективным в случае его установки на месте выхода хладагента из мотора.
5. Расширительный бачок помогает компенсировать изменяющийся объем ОЖ в результате ее расширения.
6. Циркуляция и перемещение ОЖ обеспечивается насосом с центробежной тягой. Такой насос очень часто называют помпой. Система работы может различаться в зависимости от вида устройства. В частности, бывают насосы на ремне, а бывают — на шестернях. Некоторые мощные двигатели требуют установки дополнительного насоса того же типа.
7. Термостат. Цель работы данного приспособления заключается в установке уровня и количества хладагента. Весь хладагент контролируется, благодаря чему поддерживается наиболее приемлемый режим температуры. Найти термостат можно посередине между радиатором и охлаждающей рубашкой в патрубке.
8. Термостат с электроподогревом тоже встречается на мощных моторах. Полное открытие такого термостата происходит при сильной нагрузке на ДВС.
9. Вентилятор – важная деталь радиатора. Он повышает интенсивность охлаждения и может работать на разных приводах, таких как механический, электрический или гидравлический. Чаще всего автомобили оснащены электроприводом.
10. Элементы системы управления имеют свое предназначение и позволяют пользоваться всей системой на полную мощность. Датчик температуры выводит необходимую информацию на экран, преобразовав ее в сигнал.
11. Электронный блок управления принимает сигналы от датчика, преобразовывает их в исполняющие сигналы и передает кодированный сигнал на такие же устройства.
12. Исполняющие устройства выполняют поставленные на них задачи, получив определенный сигнал. Среди них есть: нагреватель, реле, БУ вентилятора, другое реле для двигателя.

Давление в системе охлаждения двигателя: что нужно знать

Вопрос касательно давления в системе охлаждения двигателя является достаточно частым, так как проблемы с указанной системой или нарушения в работе ее отдельных компонентов нередко приводят к перегреву двигателя, разрыву патрубков, шлангов,  радиатора, расширительного бачка и т.д.

Простыми словами, часто от автолюбителей можно услышать, что шланг или бачок лопнул от высокого давления. В этой статье мы рассмотрим, как работает система охлаждения мотора, откуда в ней берется давление и почему оно образуется.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы  означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов  и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения  нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке  расширительного бачка открывается, через него происходит забор наружного воздуха.

Советы и рекомендации

Итак, если в процессе эксплуатации ТС было замечено, что антифриз выдавливает в каком-либо месте, частой причиной является избыточное давление в системе охлаждения двигателя. При этом если явной течи антифриза нет, тогда диагностику необходимо начинать с крышки расширительного бачка.

Особенно часто проблемы с  крышкой проявляются таким образом, что антифриз или тосол выдавливает из-под самой крышки (как при работе  горячего ДВС, так и после остывания силовой установки). Также частой ситуацией является такая, когда в результате нарушения давления в системе срывает какие-либо патрубки или шланги.

Как правило, нарушение герметичности по причине недостаточно затянутых хомутов на патрубках, трещины шлангов и патрубков и т.д. приводят к тому, что рабочее давление в системе охлаждения понижается и антифриз начинает кипеть. Это часто сопровождается бурлением в расширительном бачке.

Если же газы из цилиндров попадают в систему, нередко происходит критическое повышение давления, в результате чего давит тосол или антифриз, патрубки или радиатор может попросту разорвать.  В этом случае частой причиной оказывается пробитая прокладка ГБЦ, трещины в самом блоке или головке блока цилиндров.

Причины появления воздушных пробок

Воздух характеризуется относительно невысокой теплопроводностью, и сам по себе он редко используется в качестве охладительного агента (исключение – обдув радиатора, но причины здесь прозаические – полное отсутствие энергетических затрат). Но его опасность при смешивании с техническими жидкостями заключается не столько в снижении теплоёмкости, сколько в образовании воздушных пробок, которые, скапливаясь в самых высоких точках магистрали, препятствуют свободному течению охлаждающей жидкости.

В каких случаях происходит проникновение воздуха в герметичную систему охлаждения двигателя? Причин может быть несколько:

• разгерметизация системы – нарушение целостности соединений патрубков, трубок, шлангов в месте их крепления к штуцерам, что и приводит к такому явлению, как подсос наружного воздуха. Произойти такое может в результате перегрева, случайного механического воздействия, неумелых действий водителя, из-за естественного износа. Отдельно стоит упомянуть о случаях, когда потеря герметичности происходит по причине длительного воздействия пониженного давления в системе, наблюдающегося у поверхности стенок трубопроводов во время движения ОЖ;
• многие водители даже не догадываются, что при замене или доливании антифриза, если делать это быстро, образуется обширная воронка, которая не позволяет воздуху выйти наружу. В результате в систему попадает ощутимое количество воздуха, что грозит образование пробок со всеми вытекающими последствиями. Поэтому рекомендация заливать тосол тонкой струёй, не считаясь со временем, остаётся актуальной для значительной части автовладельцев;
• проблемы в функционировании воздушного клапана. Для циркуляции ОЖ в системе используется помпа, но создаваемое давление не статичное: из-за нагрева жидкости на определённых участках магистрали давление повышается, в районе радиатора – уменьшается. Это, в принципе, нормально. Но в некоторых случаях область повышенного давления достигает расширительного бачка, воздух в котором сжимается, и клапан в крышке бачка стравливает его наружу. При пониженном давлении происходит обратный процесс – засасывание воздуха. Но если клапан заело, то он работает только в одном направлении. Это чревато накоплением воздушной массы, которая просто вынуждена идти дальше через трубопроводы, смешиваясь с охлаждающей жидкостью;
• воздух может проникать в СО и через прохудившийся сальник помпы, а также через фибру, если она имеет сквозные механические дефекты;
• течи антифриза через соединения шлангов, патрубков и обоих радиаторов могут и не приводить к попаданию через них воздуха внутрь системы, но в таких случаях объем ОЖ уменьшается, что автоматически приводит к увеличению объёма воздуха (через расширительный бачок). В случае засорения радиатора двигатель начинает перегреваться, и в совокупности это приводит к образованию пробок;
• нарушение целостности прокладки ГБЦ – ещё одна распространённая причина возникновения течи антифриза, проникающего в цилиндры, в результате чего объём охлаждающей жидкости понижается, а последствия этого явления вы уже знаете.

Кстати, когда тосол попадает из цилиндров в картер и там накапливается, проверка уровня масла щупом может показать его увеличение. Если же ОЖ попадает в выхлопную систему, обнаружить это можно по изменению цвета выхлопа из прозрачного на белый.

Не следует относиться к этой проблеме, как второстепенной. Неприятности в случае неустранения завоздушенности и причин его возникновения могут оказаться слишком серьёзными. Изменение нормальной циркуляции тосола по магистрали – только первый звоночек, но именно с него начинаются проблемы с отводом тепла от силового агрегата.

Поскольку из-за воздушных пробок ОЖ не попадает в радиатор, она не охлаждается и следует в двигатель ещё горячей. Последний начинает перегреваться, ухудшая свои динамические показатели.

Вторичное проявление завоздушенности СО – ухудшение работы салонного отопителя, поскольку антифриз до него не добирается, а работа вентилятора положения не улучшает – в салон продолжает поступать холодный воздух

Чаще всего водители обращают внимание на наличие пробок не из-за перегрева мотора, а потому, что им холодно

В тёплое время года и эта причина становится неочевидной. Между тем ненормальный температурный режим работы двигателя рано или поздно завершится тепловым ударом – худшим, что может с ним случиться вообще. И тогда больших трат на восстановление мотора не избежать, причём вам придётся обходиться без средства передвижения довольно долго – такие неисправности за день-два не чинят.
