Обгонная муфта: ее устройство и принцип работы

Что такое обгонная муфта генератора

Это механизм, позволяющий устранить момент инерции и импульсную работу двигателя машины. Обгонная муфта устанавливается на шкиве генератора.

Назначение

Функция муфты состоит в том, чтобы устранять инерцию с ротора, которая поступает на ремень генератора. Это позволяет продлить его срок службы с 30 тыс. км. (как было раньше, до разработки устройства) до 100 тыс. км.

Устройство

Обгонная муфта генератора представляет собой две обоймы:

• внешняя, соединена со шкивом генератора;
• внутренняя, связана с валом якоря генератора;

Между ними есть слой специальных роликов, уложенных в два слоя:

• 1 уровень — игольчатые подшипники;
• 2 уровень — профилированные фигуры. Они нужны для того, чтобы выполнять роль стопорного механизма.

Эти обоймы интегрированы друг в друга.

Принцип работы

Когда двигатель начинает работать, вращение внешней обоймы муфты начинает усиливаться. Ролики, выполняющие роль стопорного устройства, замыкаются. При этом внешняя часть связывается с внутренней. Одновременно раскручивается вал и шкив генератора.

При прекращении работы отработанные газы начинают отходить. При этом замедляется вращение коленчатого вала. Внутренняя часть обоймы обгоняет по вращению внешнюю. Параллельно стопорный механизм открывается и её связь со внешней частью муфты становится слабее. Из-за этого внутренняя обойма перестаёт тормозить.

Это полный цикл работы узла устройства. Один процесс следует за другим. При этом инерция от ремня передаётся шкиву и ремню генератора.

Применение

со встроенной храповой обгонной муфтой

Так работает обгонная муфта : — это ведущее звено, а — ведомое

Велосипедная втулка

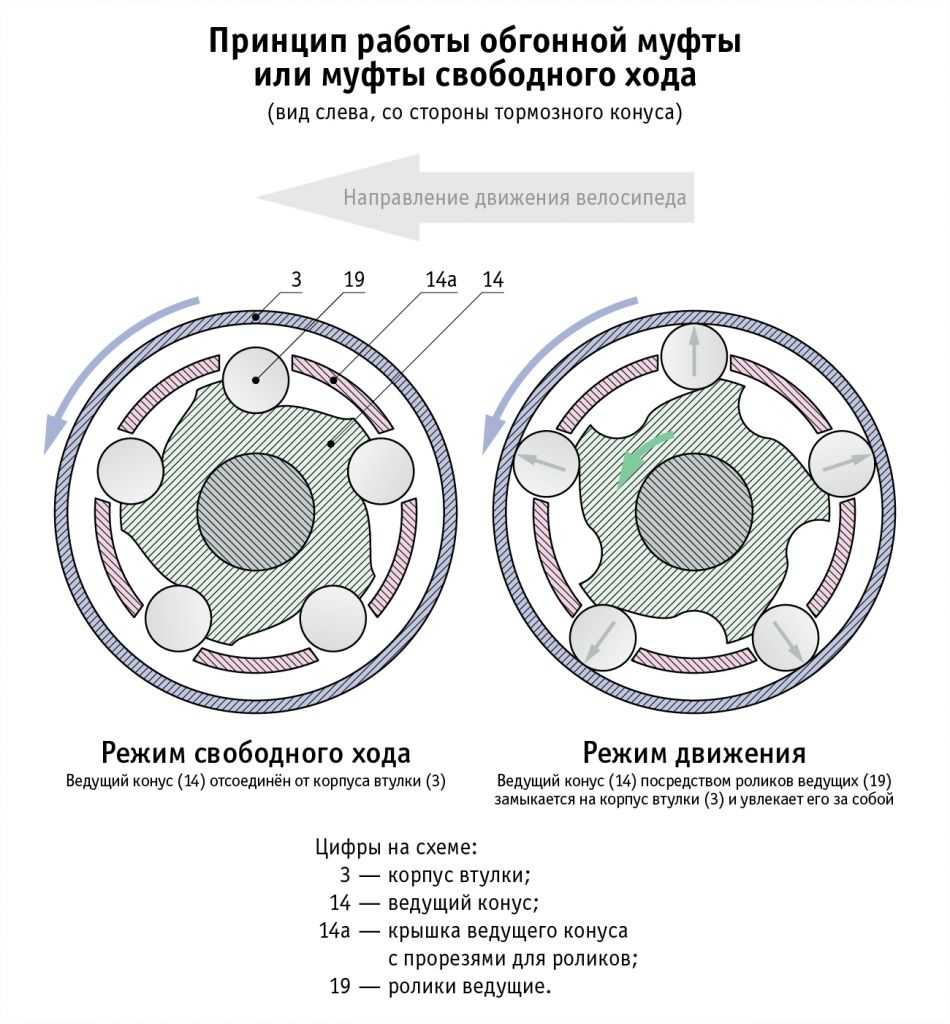

Тормозная втулка заднего колеса велосипеда. Внутреннее кольцо обгонной муфты (поз. 6 вверху) посредством роликов заставляет вращаться внешнее кольцо (поз. 5 внизу) —

Обгонные муфты широко применяются в следующих устройствах:

• валоповоротные устройства турбоустановок. Обгонная муфта обеспечивает автоматическое зацепление ротора турбины с приводом ВПУ при снижении оборотов после отключения турбоагрегата и расцепление при наборе оборотов турбины после включения её в работу;
• сельскохозяйственные прицепы с от . Применение обгонных муфт позволяет избежать поломок трансмиссии трактора в случае, когда механика прицепа по какой-то причине не может вращаться с нужной частотой;
• механические кран-экскаваторы и подъёмные краны с двигателем внутреннего сгорания, оснащённые . Обгонная муфта не позволяет турбинному колесу и соответственно механизмам машины вращаться быстрее насосного, соединённого с двигателем;
• в задней втулке велосипедов (за исключением );
• в пусковых приводах многих . таких двигателей рассчитаны на достаточно низкую частоту вращения, необходимую только для запуска. Когда двигатель уже запустился и вышел на рабочие обороты, стартер необходимо отключить от него, что и выполняется обгонной муфтой даже в случае, когда ключ зажигания ещё находится в положении «пуск»;
• в радиоуправляемых автомоделях;
• вертолёты, самолёты, при ;
• в тракте движения бумаги принтеров и копировальных аппаратов;
• в механизмах безынерционных рыболовных катушек;
• в классического типа, где обеспечивают автоматическое перераспределение крутящего момента между звеньями планетарного ряда в момент включения (выключения) гидроуправляемых муфт и тормозов, что позволяет упростить процесс переключения передач (при переходе на высшую передачу не нужно плавно отключать муфты/тормоза низшей), сделать переключение более плавным, производить переключение без разрыва потока мощности и обеспечивать движение автомобиля накатом на низших передачах (на прямой и повышающей передачах обгонные муфты не работают). Для обеспечения возможности торможения двигателем обгонные муфты блокируют дополнительными гидроуправляемыми тормозами. Недостаток АКПП с обгонными муфтами — значительное увеличение размеров и массы и необходимость большого числа управляющих элементов (фрикционных муфт, тормозов). С развитием электронного управления АКПП переходные процессы при переключении передач обеспечиваются модуляцией управляющего давления в приводах фрикционных муфт и тормозов, с контролем проскальзывания, что позволяет плавно и без разрыва потока мощности переключать передачи без помощи обгонных муфт. Это позволяет снизить число управляющих элементов, размеры и массу АКПП. Для сравнения АКПП близких по размерам автомобилей Audi Q7 и Toyota Land Cruiser Prado 150 имеют по 6 передач, но у Audi нет обгонных муфт, а у Toyota — есть. При этом в АКПП Audi для всего 5 управляемых элементов, тогда как у Toyota — 8 плюс три обгонные муфты. В результате АКПП при сопоставимой мощности двигателей у Audi имеет массу на 30 кг меньше чему у Toyota. Но для работы без обгонных муфт с реализацией переходных процессов внутри фрикционов АКПП Audi требует специальной синтетической рабочей жидкости, специального керамического покрытия рабочих дисков муфт и тормозов и размещения электронного блока управления непосредственно в поддоне АКПП (для сокращения индуктивности и активного сопротивления электрических цепей управления высокоскоростными модулируемыми электромагнитными клапанами), тогда как АКПП Toyota, где переходные процессы происходят в обгонных муфтах, использует широко распространенную полусинтетическую рабочую жидкость, имеет хорошо зарекомендовавшее себя бумажное покрытие рабочих дисков, а электронный блок управления может быть соединен с АКПП достаточно длинными проводами;
• при отсутствующем или заблокированном переднем дифференциале, устанавливаются в передние колёса ряда гоночных автомобилей.

Снятие инерционного шкива генератора Toyota Avensis

На Тойоте Авенсис с дизельным двигателем 1AD-FTV для демонтажа муфты также приходится снимать полностью генератор, который находится в правом углу моторного отсека, внизу, ближе к переднему пассажиру. К тому же здесь, чтобы добраться до нужного узла, приходится поддомкрачивать машину, откручивать правое колесо.

Отвернуть крепление генератора в целом несложно, вся проблема состоит в том, как вынуть это устройство. Сам обгонный шкив снимается стандартно специальным ключом, и в этом случае тоже лучше располовинивать корпус, а для откручивания ОМГ воспользоваться шестигранником, зажав якорь в тисках.

Разъединять части корпуса генератора нужно внимательно и аккуратно, поспешив, можно нарушить обмотку статора, оборвать провода.

Пошаговая инструкция по замене механизма свободного движения

Замена обгонной муфты осуществляется в специализированном сервисе или самостоятельно. Не забудьте при диагностике муфты проверить состояние генератора — возможно, потребуется замена якоря или расходников. Крепеж механизма свободного движения обычно скрыт защитным колпачком и утоплен под болт с потайной головкой. Необходим специальный ключ.

1. Скинуть минусовую клемму АКБ.
2. Демонтировать защиту двигателя.
3. Демонтировать ремень генератора.
4. Демонтировать генератор.
5. Открутить муфту.
6. Установить новую муфту, защитный колпачок и крышку.
7. Повторить шаги 1-4 в обратном порядке.

Нецелесообразность ремонта обгонной муфты объясняется ее низкой стоимостью. В отдельных случаях выполняют мелкий ремонт в виде замены вкладышей или роликов.

Однако процесс ремонта неразрывно связан с необходимостью обеспечить заклинивание роликов и соосности деталей для правильного функционирования в условиях рабочего механизма. Технически сложные процессы делают ремонт муфты невыгодным.

Средний срок службы обгонной муфты составляет 100 000 км пробега. Однако при интенсивной эксплуатации транспортного средства в тяжелых дорожных условиях срок может существенно сократиться. Поэтому при обнаружении одного из явных признаков неисправности механизма свободного движения необходимо провести диагностику всего генератного узла и заменить изношенные детали на новые.

Как видим, в замене муфты нет ничего сложного. Но неопытному автолюбителю мы все же рекомендуем обратиться в специализированный автосервис.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.
6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Еще пару десятилетий назад автомобили комплектовались стандартными генераторами, якорь которых приводился в движение через шкив и натяжной ремень от коленчатого вала двигателя, связывались между собой механизмы напрямую, жестко. Обгонная муфта генератора появилась в авто относительно недавно, внедрение этого устройства позволило сгладить передачу крутящего момента от ДВС, за счет чего ремни стали выходить из строя города реже, также увеличился ресурс и генераторных подшипников.

Хотя новшество и приносит определенную пользу, у него есть свои недостатки. Со временем этот узел изнашивается (в среднем ресурс составляет около 100 тыс. км), поэтому нуждается в периодической замене. Ремонтировать саму обгонную муфту генератора (ОМГ) довольно сложно, так как она считается неразборной деталью, хотя некоторые специалисты берутся перепрессовать подшипник. В этой статье мы рассмотрим, по какому принципу работает данный узел, насколько он важен в составе транспортного средства, и как производится его снятие или замена.

Фрикционная обгонная муфта

Фрикционные обгонные муфты бесшумны и могут работать при больших частотах вращения. Их применяют в автомобилях, мотоциклах, велосипедах, станках и др. В велосипеде обгонная муфта позволяет колесу свободно катиться по дороге при неподвижных педалях и передавать на колесо вращающий момент при вращающихся педалях, поэтому ее называют муфтой свободного хода.
 

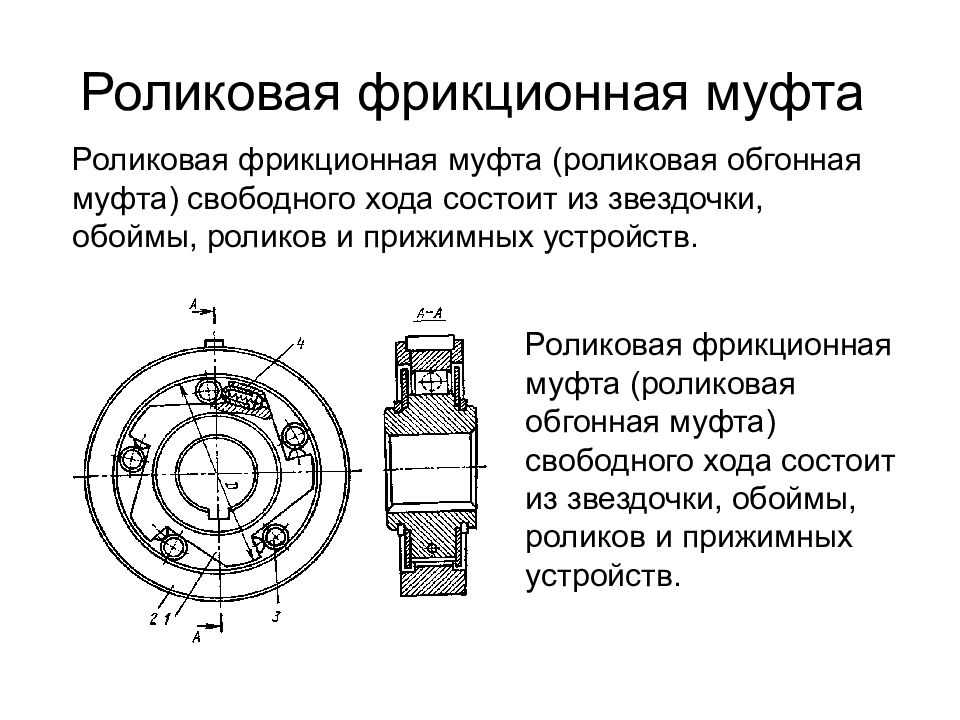

Роликовая фрикционная обгонная муфта ( рис. 28.17) состоит из двух полумуфт, между которыми в клиновидных зазорах помещаются ролики, которые отжимаются пружинами. При передаче момента ролики заклиниваются между полумуфтами в суживающейся части зазора, образуя жесткое сцепление.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами. Роликовая обгонная муфта ( рис. 313) состоит из звездочки, кольцевой обоймы и роликов. Звездочка и обойма образуют сужающиеся в одном направлении полбсти, в которых располагают ролики. Эта конструкция наиболее технологична. Муфты выполняют преимущественно с тремя роликами ( мелкие размеры муфт) и с пятью роликами ( крупные размеры), но в случае необходимости повышенной несущей способности при стесненных габаритах можно применять большее число роликов. Каждый из роликов отжимается пружинками в суживающуюся часть полости.
 

Обгонная муфта.

Основное применение имеют фрикционные обгонные муфты с роликами. Роликовая обгонная муфта ( рис. 313) состоит из звездочки, кольцевой обоймы и роликов. Звездочка и обойма образуют сужающиеся в одном направлении полости, в которых располагают ролики. Эта конструкция наиболее технологична. Муфты выполняют преимущественно с тремя роликами ( мелкие размеры муфт) и с пятью роликами ( крупные размеры), но в случае необходимости повышенной несущей способности при стесненных габаритах можно применять большее число роликов. Каждый из роликов отжимается пружинками в суживающуюся часть полости.
 

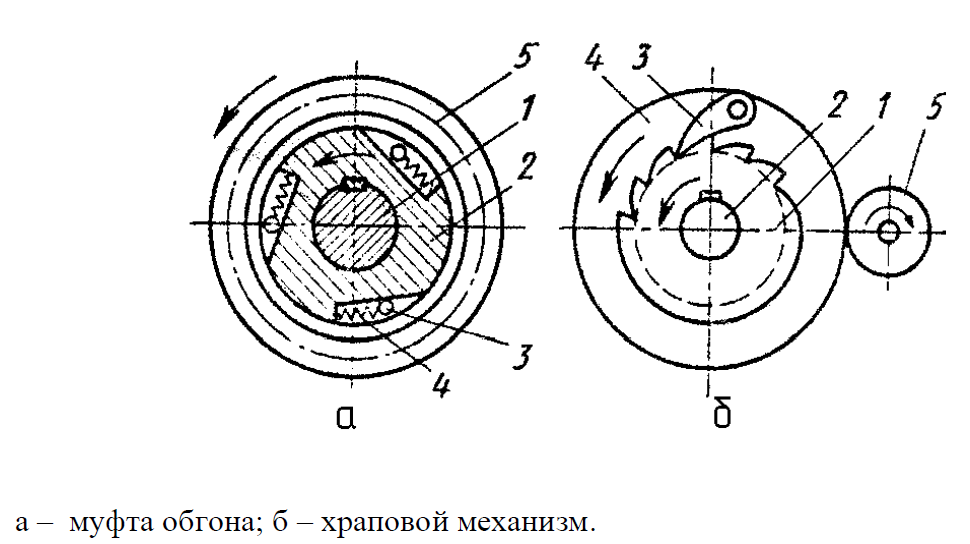

Обгонные муфты по способу сцепления полумуфт различают храповые и фрикционные. Наиболее распространены фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно. Обгонная фрикционная муфта с роликами ( рис. 19.16) состоит из двух полумуфт — звездочки / и обоймы 2 — й роликов 3, расположенных в сужающихся в одном направлении пазах между звездочкой и обоймой. Каждый ролик отжимается пружиной 4 в сужающуюся часть паза.
 

Обгонные муфты по способу сцепления их полумуфт бывают храповые и фрикционные. Преимущественное применение имеют фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.
 

Обгонные муфты по способу сцепления их полумуфт различают храповые и фрикционные. Преимущественное применение имеют фрикционные обгонные муфты с роликами, так как у них почти полностью отсутствует мертвый ход и работают они бесшумно.
 

Обгонные муфты бывают зубчатые, кулачковые и фрикционные. На рис. 294 показана фрикционная обгонная муфта, получившая наибольшее распространение.
 

Схема многодисковой электромагнитной муфты.

Обгонные муфты широко используются в механизмах для передачи движения в одном направлении, они автоматически замыкаются при одном направлении вращения и размыкаются — при противоположном. На рис. 14, д показана фрикционная обгонная муфта с роликами.
 

Револьверные приспособления ( питатели) применяются для подачи штучных заготовок различной конфигурации толщиной свыше 0 5 мм. Периодическое движение револьверного диска осуществляется пол у червячным, мальтийским, храповым и фрикционным ( фрикционной обгонной муфтой) механизмами.
 

Как работает обгонная муфта генератора

Основные признаки, причины неисправности и ресурс обгонной муфты

Работа обгонной муфты, а точнее подшипников в ней, состоит в том, чтобы во время набора или поддержания оборотов передавать энергию коленвала на вал генератора. Для этого в этот период стопорные элементы зацепляются и обе обоймы (внутренняя и внешняя), крутятся вместе. Но когда коленвал начинает замедляться, то стопорные элементы перестают работать и как бы рассоединяют внутреннюю и внешнюю обоймы. Это позволяет внешней части шкива, связанной через ремень с коленвалом, вращаться медленнее, чем внутренняя часть шкива, связанная с валом генератора.

Чтобы было понятнее, вспомните, как работает велосипед. Пока вы набираете обороты, то есть крутите педали, набирает обороты и колесо. Но когда вы перестаете крутить педали, то быстро вращающееся колесо не передает обороты обратно. Колесо крутится с одной скоростью, педали — с другой, более медленной.

Замена инерционного шкива на автомобиле Nissan Primera P12

Чтобы произвести замену обгонной муфты на авто Ниссан Примера с бензиновым мотором QR 20 (2.0 L), в любом случае придется демонтировать генератор, подобраться к шкиву на месте не получается – узел находится внизу в труднодоступном месте, закрыт другими деталями.

Для снятия шкива можно воспользоваться готовым приспособлением или изготовить его самостоятельно, сварив из прутков, потребуется шестигранник на 17 мм. Самодельный ключ будет предпочтительнее, так как он прочнее – муфта закручена очень туго, спецключ может не выдержать и сломаться. Далеко не всегда получается стронуть ОМГ с места, хотя так положено производить демонтаж инструкции.

Чтобы зафиксировать якорь, генератор придется разобрать, для этого:

• снимаем заднюю крышку, она крепится с помощью четырех длинных болтов и гайки на 12 (вместе с крышкой вынимается обмотка статора);
• зажимаем роторный вал в тисках, его следует зафиксировать, используя проставки, чтобы не повредить деталь;
• берем изготовленный самодельный ключ, откручиваем саму муфту.

Устанавливаем новый инерционный шкив, туго затягивать не обязательно – во время работы он вращается по часовой стрелке, и сам открутиться не сможет. Сверху муфты нужно не забыть установить защитный колпак, если этого не сделать, сюда попадет грязь, и ОМГ выйдет из строя преждевременно.

https://youtube.com/watch?v=ZdJesWSAdXI

Как проверить обгонную муфту генератора?

Явным симптомом того, что муфта и ремень выходят из строя, является дребезг в салоне (водитель ни с чем не спутает это звук) и существенная вибрация при медленном движении транспортного средства (либо тогда, когда авто находится на тормозе или передаче).

Проверить исправность обгонного механизма можно следующим образом:

Эластичная муфта ваз 2107

• открыть капот ТС, завести автомобиль;
• раскрутить примерно до четырех тысяч оборотов двигатель;
• отключить зажигание.

После этого необходимо прислушаться к своему «железному коню». Если вы слышите некий остаточный звук, напоминающий звук остановки турбины, значит, муфта функционирует вполне адекватно, и проблема не в ней. Если же указанного характерного «звучания» не наблюдается, вероятнее всего, обгонная муфта выработала свой ресурс.

Обгонная муфта, как и любая деталь автомобиля, имеет свой ресурс, который составляет около 100 000 километров пробега. По своему строению муфта напоминает обычный подшипник качения, соответственно и неисправности схожие. Определить неполадки можно по некоторым характерным симптомам:

• при запуске двигателя появляется свист;
• от ролика натяжителя доносятся щелчки;
• ремень начинает «прыгать», не заметить это сложно.

Неисправности могут возникнуть по разным причинам, например, при попадании грязи в механизм, из-за неправильной установки генератора и по причине естественного износа. В принципе с неисправной обгонной муфтой (если она, конечно, не заклинила) можно эксплуатировать автомобиль, однако это чревато быстрым износом ременной передачи и подшипников генератора. Чтобы избежать дополнительных финансовых затрат лучше своевременно устранить неисправность своими руками или обратившись в ближайший автосервис. Ремонт муфты не практикуется, проще купить новую деталь. Поменять можно самостоятельно, для этого необходимо демонтировать генератор и открутить болт крепления муфты битой Torx, после чего устанавливается новая деталь и фиксируется тем же болтом.

Применение муфты

Механизмы свободного хода нашли широкое применение в узлах автомобилей различных производителей. Итак, обгонная муфта присутствует в:

• системах запуска двигателя внутреннего сгорания (ДВС): здесь устройство свободного хода является частью стартера. В момент, когда двигатель запустился и набрал рабочие обороты, муфта отключает от него стартер. Без муфты коленчатый вал двигателя мог бы повредить стартер;
• АКПП классического типа: в них механизм свободного хода является частью гидротрансформатора – устройства, которое отвечает за передачу и изменение крутящего момента от ДВС к коробке передач;
• генераторах – здесь муфта выступает в качестве защитного компонента, ограничивая передачу крутильных колебаний от коленчатого вала ДВС. Также муфта нейтрализует колебания на ремне генератора, снижает шумность ременного привода. В целом, здесь механизм свободного хода существенно продлевает срок службы генератора.

Некоторые виды обгонных муфт

Обгонные муфты, как правило, имеют несложную конструкцию. Для включения/выключения муфты не требуется каких-либо дополнительных исполнительных механизмов.

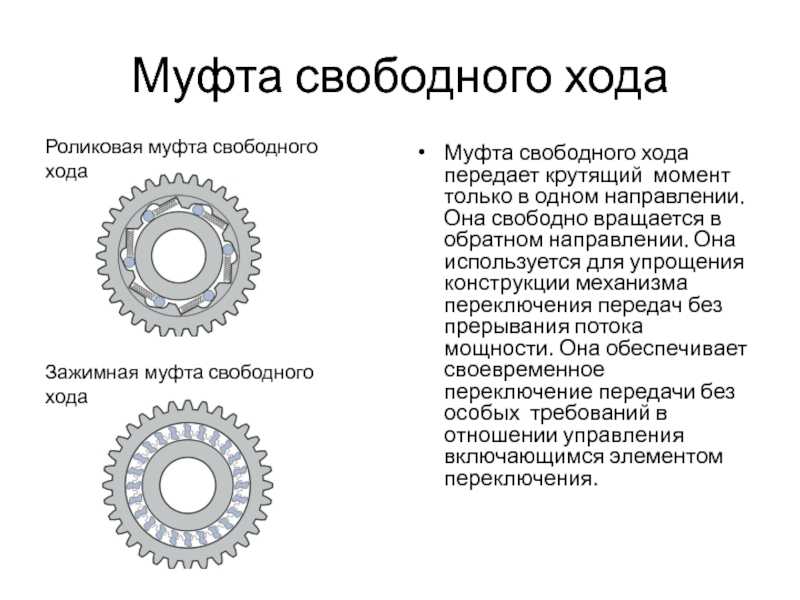

Самыми простейшими обгонными муфтами можно считать роликовые и сухариковые. Роликовая муфта получила широкое распространение в технике благодаря своей простоте, бесшумности в работе и высокой надёжности:

Обгонная роликовая муфта

Муфта состоит из двух колец – внутреннего и внешнего. В углублениях внутреннего кольца, который является ведущим валом, установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение, в результате чего внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом, которое, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм (трансмиссию).

Самым очевидным является применение обгонных муфт на велосипедах – именно благодаря этим несложным устройствам велосипедисты избавлены от необходимости всё время крутить педали. При отсутствии обгонной муфты на ведущем колесе жёсткое соединение ведомой звёздочки и ступицы колеса педали бы вынуждены всё время крутиться.

Впрочем, на «живом примере» можно более наглядно объяснить и описать принцип действия обгонных муфт, используя в качестве примеры и других образцов использования муфт, попутно рассмотрев некоторые варианты их устройств и предназначение в работе того или иного механизма.

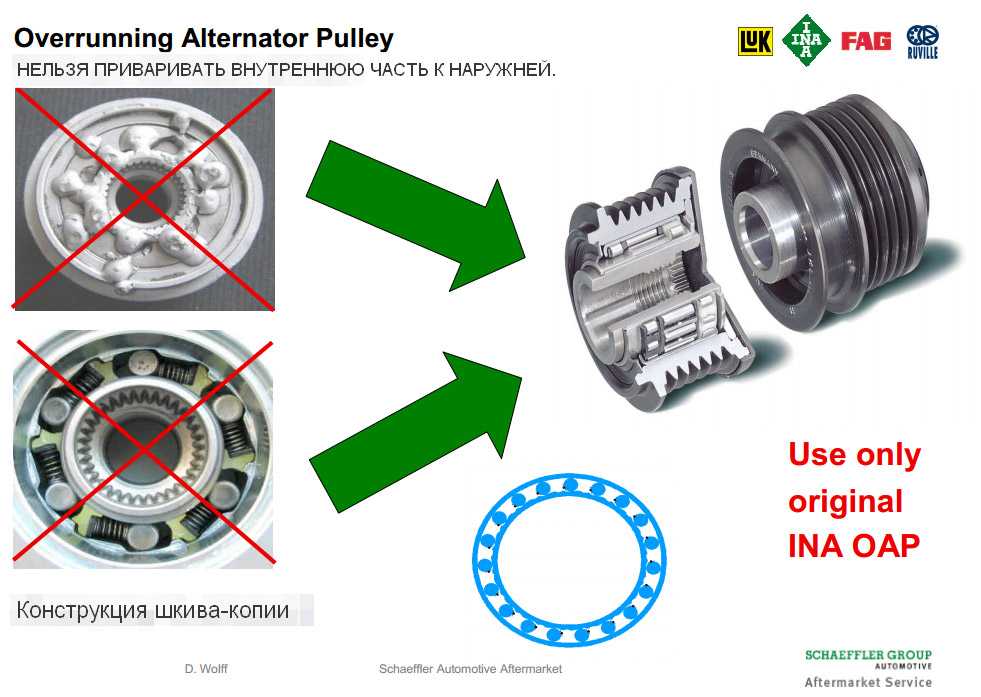

Строение обгонных муфт:

1. Обойма наружная. Внешняя обойма зацепляется со шкивом.
2. Обойма внутренняя. Внутренняя обойма соединяется с якорем — валом генератора.
3. Ролики в два ряда. Они являются соединительными элементами наружной и внутренней обойм. Первый ряд роликов — это игольчатые подшипники. Второй ряд — это спец профилированные фигуры, свободно катающиеся в обойме и являются стопором.
4. Контактная пластина с установленной в ней сальником.
5. Втулка цилиндрическая.
6. Втулка с наклонными плоскостями.
7. Крышка пластиковая.
8. Прокладка из материала эластомер.

9. Профиль со шлицами.
